锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 1 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 2 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 3 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 4 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 5 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第 6 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第7 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第8 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第9 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第10 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第11 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第12 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第13 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第14 页共15 页锤击沉桩综合记录表表K.8.0.3-1 工程名称：上海氯碱化工股份有限公司（上海化学工业区）码头扩建工程打桩船机：奔腾打桩一号锤型：DM128第15 页共15 页。
锤击预应力高强砼（PHC）管桩分项工程质量技术交底在施工工地临时堆场上堆放管桩时，场地必须平整、坚实，并应排水顺畅桩套箍开裂桩套箍与桩身结合面蜂窝桩身合缝漏浆桩套箍与桩身结合面由于空洞导致凹陷标示桩位1m控制及撒白灰定位控制线3.2管桩的接桩（1）本工程管桩接桩采用CO2气体保护焊接法，当管桩用作抗拔桩时，采用机械快速接头连接。
抗拔桩机械接头安装（2）下节桩施打后露出地面约0.5～1.0m时即可接桩，任一单桩接头数量不宜超过3个。
（3）桩头应与管桩围焊封闭。
（4）接桩时上下节桩段应保持对直，错位偏差不宜大于2mm。
上下节桩对准后用线锤找上节桩的垂直度，符合要求以后，用钢丝刷清除桩接头处的泥土、铁锈等脏物。
接桩前用钢刷清理桩头两个垂直方向垂直度的控制（5）用电焊枪在接缝剖口四周均匀对称电焊4-6点，待上下接桩固定后再分层施焊，施焊应对称进行。
（6）上下节桩接头处如有间隙，采用斜铁片垫实并与桩焊接牢固。
每个接头的焊缝不得少于3层，内层焊必须清理干净后方能施焊外一层，每层焊缝的接头应错开，焊缝须饱满，不得出现夹渣或气孔等缺陷。
（7）焊缝焊好后，焊工应敲掉焊缝表面的焊渣进行自检，不合格的部分应及时补焊，经质检员和监理确认后才能进行施打，并且作好电焊隐蔽记录。
（8）焊接接头应在自然冷却后才可继续沉桩，冷却时间不宜少于5min，严禁用水冷却或焊接后立即沉桩。
不合格焊缝质量CO2气体保护焊接质量控制3.3管桩的施打（1）第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5％，桩位偏差不大于20mm。
（2）用柴油锤施打过程中，应保证锤跳动正常。
并随时检查桩和打桩架的垂直度，垂直度偏差如超过桩长的1%（机械连接时0.3%），应及时调整。
当桩尖进入硬土层后，严禁用移动桩架等强行硬板的方法纠偏，如桩已打斜，应查明原因尽可能地拔出桩身排除故障，以砂土回填后再进行施打。
（3）当管桩一插入地表后就遇上厚度较大的淤泥层或松软的回填土时，应采用不点火的（空锤）方式施打。
PHC管桩施工质量控制QC小组名称： Q C小组单位名称：建筑工程公司编制日期：二00 年月PHC 管桩施工质量控制建筑工程公司发布人：刘某 职务：QC 小组组长大型住宅小区工程，位于大学城北侧，地下1层，地上30～34层，总建筑面积290000m 2，其中地下室建筑面积80000m 2；基坑开挖深度7.9m ，基础采用PHC 管桩筏板基础。
设计PHC 桩直径500mm ，桩长12m ～15m ，单桩承载力1450KN ，进入强风化岩2.5m ；采用ZYJ800型压桩机静压沉桩。
1、小组概况表1制表人：花某制表日期：201 年2月23日2、小组活动安排及有关规定（1）小组活动每星期一次，每次活动均要有记录。
（2）小组出勤率97%以上。
（3）定期对小组成员进行专业知识讲座及有关质量控制的培训、辅导。
（4）小组成员跟踪检查，发现问题及时反映、处理，检查要有记录。
（5）小组成员严格按公司GB/T19001-2000、GB/T24001-2004、GB/T28001-2001三合一贯标要求建立的质量、环境、职业健康安全一体化管理体系运行。
认真执行《质量手册》、《程序文件》及《作业指导书》的有关要求。
1、P阶段—计划阶段1.1 选题理由制图人：刘某制图日期：201 年2月23日1.2 现状调查QC小组成员对某市新城花园、名人广场5#楼二个项目PHC管桩质量情况进行调查，调查结果见表2、表3：PHC管桩质量检查统计表表2PHC管桩质量问题调查统计表表3根据质量调查统计表，绘制排列图如下：图1 PHC 桩质量问题排列图制图人：刘某 制图日期：201 年2月25日由统计表和排列图看出，影响PHC 管桩质量的主要因素是：桩顶偏位（横向位移）。
1.3 设定目标值及可行性论证（1）设定目标值由于桩顶偏位（横向位移）是影响PHC 管桩质量的主要因素，应进行重点管理。
本课题目标值：桩顶偏位（横向位移）的合格比例由活动前的65.2%提高到85%，PHC 管桩施工合格率达到92%以上，从而保证PHC 管桩的施工质量。

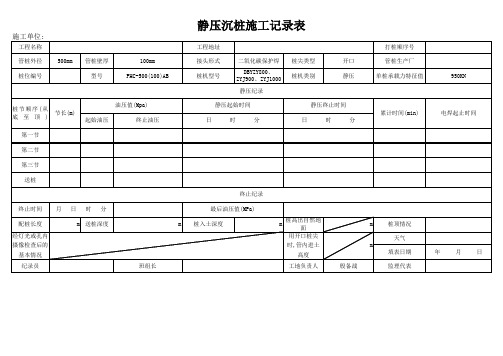

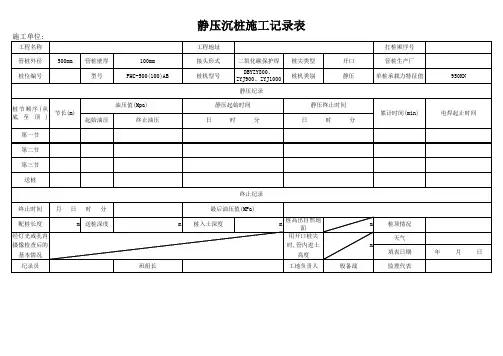

预应力混凝土管桩施工记录表预应力混凝土管桩作为一种常见的基础工程桩型，因其具有诸多优点，在建筑工程中得到了广泛的应用。
为了确保施工质量和安全，对施工过程进行详细、准确的记录是至关重要的。
下面将为您详细介绍预应力混凝土管桩施工记录表的相关内容。
一、施工记录表的表头信息施工记录表的表头通常包含工程名称、施工单位、监理单位、桩号、桩型、桩长、桩径等基本信息。
这些信息能够明确施工的具体位置和桩的规格参数，为后续的质量检查和验收提供重要依据。
二、施工日期与天气情况记录施工的具体日期和当天的天气状况，包括气温、湿度、风力等。
天气条件可能会对施工过程产生影响，例如在大风或恶劣天气条件下，可能需要暂停施工以确保施工安全和质量。
三、施工场地条件描述施工现场的地形地貌、地面平整度、地下水位等情况。
这些因素对于桩的打入或静压施工有着重要的影响，也关系到施工设备的选择和施工方案的制定。
四、施工设备及仪器记录所使用的打桩设备（如锤击桩机、静压桩机）的型号、规格和性能参数。
同时，还要记录测量仪器（如水准仪、全站仪）的型号和精度，以保证施工测量的准确性。
五、桩的制作与运输情况1、制作信息记录管桩的生产厂家、生产日期、混凝土强度等级、预应力钢筋的规格和数量等。
2、运输情况描述桩在运输过程中的保护措施，是否有损坏或变形的情况。
六、施工工艺流程详细记录预应力混凝土管桩的施工工艺流程，包括测量放线、桩位定位、桩机就位、吊桩、插桩、沉桩、接桩、送桩等环节。
1、测量放线记录测量控制点的坐标和高程，以及桩位的测量精度和偏差。
2、桩位定位说明桩位的定位方法和标志设置情况。
3、桩机就位记录桩机的就位精度和调平情况。
4、吊桩描述吊桩的方法和设备，以及桩在吊起过程中的稳定性。
5、插桩记录桩的插入垂直度和偏差情况。
6、沉桩记录沉桩的方式（锤击沉桩或静压沉桩）、沉桩的速度和压力（锤击能量）、桩的入土深度和最终贯入度等参数。
7、接桩说明接桩的方式（焊接或机械连接）、接桩的质量控制要点和焊缝的检查情况。
