粉末高速钢的应用与推广
一、粉末高速钢的制程与优点
高速钢的制造方法有两种，一为传统的钢锭浇铸，另一种则为利用粉末冶金方法制造。传统冶炼制造通常又分为二次精炼（EAF+LF+VD）或电渣重熔（ESR）制程两类，上述方法中由于金属液缓慢冷却，会造成合金的不均匀偏析和合金碳化物的生长粗大化，而影响到高速钢的性能。虽然后续的热作制程，可将钢锭的铸造组织加以改变及细化，使不良影响减低，但是却无法消除原先的铸造组织，因而对物理及机械性质有负面的影响。由于人们希望能改善传统高速钢的质量，特别是希望大直径高速钢碳化物颗粒尺寸能够细小且分布均匀，巨观的偏析产生，使得横向及纵向的机械性质没有差别。因而在1965年于美国开始发展合金粉末制程。生产出组织均匀无方向性钢种。发展至今，粉末冶金制程正成为当今制造高性能工具钢的主要方法。此制程主要原理是将已调配合合金成份的高温熔融钢液，流出时加以高压氮体雾化，使其快速凝固成均匀组成之粉末颗料，再经过筛选并充镇至已抽真空且密封的圆柱形钢瓶中，进行热均压（HIP），使钢瓶内的颗粒成为完全密实的材料，再直接经由传统锻造，辊轧成不同形状之产品，如：圆棒、板材、片材和线材料来供应工业界使用。
粉末高速钢在实际使用上的主要优点有：
1．磨削性好
2．热处理变形小及硬度均匀性佳
3．韧性高
4．耐磨耗性佳
5．使用寿命长且稳定
由于生产粉末高速钢具有一定之技术门槛，目前在全世界粉末高速钢的生产厂家并不多，主要集中在欧洲、日本及美国，代表厂有美国Crucible,欧洲（ASSAB、Soderfors、Erasteel、Bohler、DSS、Carpenter），日本（Hitachi、Daido、Nachi、Kobe）。中国目前并没有实际商业化生产粉末高速钢，全部由国外进口。因此在多数中国使用者印象中对粉末高速钢只存有模糊的概念，只知它代表一种性能优良且价格很贵的高级高速钢。其它的了解及如何应用并不清楚。由于粉末高速钢品种牌号相当多，笔者仅就几种本公司经常库存同时较常用到的四类钢种做说明，提供广大使用客户参考及选择。
二、高速钢工具钢的分类与性质比较
选择合适的高速钢作为切削工具及模具时，有三项重要的性质是必须慎重的考虑。分别是耐磨性、韧性及高温硬度，以传统M2为基础，从合金元素的角度来看，三个主要发展方向是：
（1）提高钒（V）含量，以增加耐磨耗性
（2）提高钴（Co）含量，以增加热间硬度
（3）同时提高钒及钴的含量，而兼顾耐磨耗性及热间硬度
(A) PM-A23
PM-A23是目前使用上最多的粉末高速钢，它相当于ASP23 是目前所有高速钢中韧性最好材料，同时又有极佳之耐磨耗性钢种。一般来说高速钢中耐磨性会随总合金成份和最高硬度增加而提高，而韧性则会随合金量的增加而降低，因此才会在传统高速钢M2的基础上
开发出PM-A23。耐磨性好坏取决于热处理后的硬度以及碳化物的形成有关，PM-A23在M2中增加碳及钒，提高耐磨耗性。同时在考虑韧性的前提下，使用粉末冶金制程改善韧性，使粉末PM-A23的韧性高于传统M2高速钢，根据统计其韧性约为传统高速钢的2-3倍，耐磨性亦为了3-5倍。使用范围颇为广泛，适用于各种冲压模、嵌入模、粉末成型模以及刀具中之拉刀、铣刀、丝攻、剪切刀中，任何需耐磨或强韧性的零件均可适用。综合上述两项性质，PM-A23是目前市场上最通用与最佳性能的高速优质钢。使用硬度上则因不同行业而有所不同，视生产需要而定，一般在HRC 60-66之间，最为合适，太高或太低都不正常。
（B）PM-T15
PM-T15是一种钨基高速钢，具有非常高的硬度及耐磨性，又含有钴，因而具有良好的热间硬度。适用于重切削，高切削效率及大进给高硬度之难加工材料，常常被用在取代碳化钨零件来使用，具有很高的评价，耐磨性约为传统高速钢的5-7倍，韧性与M2约略相同，广泛应用在滚齿刀、拉刀、铣刀、丝锥、以及需要耐磨之冲压模具，精密下料等。尤其是在航空工业高温合金涡轮盘扁拉刀的首选材料，以及制作加工难切削材和调质材的丝锥及模具铣刀。由于含钨量高，具有很高之耐磨性，特别适合于精密冲模上，特别是使用PM-A23产生易磨损或寿命不够长时，可以PM-T15代替，但建议在冲压件上使用时、工件厚度最好不要超过2.5mm厚度，一般常硬度约为HRC 65-67。
(C) PM-10V
PM-10V在国内熟悉程度较低，但在欧美国家却被广泛应用，其中最具特色的性质就是它的高耐磨性，是以磨耗测试的实验数据,将PM-10V与其它几种高速钢的比值得一提的是PM-10V由于含有接近10%之钒成份，因此产生最具耐磨性VC碳化物，所以虽然硬度只有HRC60左右，但仍比PM-T15 HRC67 有更好的耐磨性并不需要做到更高硬度就可以达到耐磨的目的。这主要是和碳化物型式及数量有关，一般来说PM-10V耐磨性是传统高速钢的7-10倍。对用于取代碳化钨和其它要求高耐磨性材料是最佳的选择。特别是用在切刀片、粉碎机叶片、剪断及剪切之刀口。粉末成型模具及其它要求耐耗之零件。一般使用建议硬度为HRC 60-62。PM-10V 主要是靠碳化物形成增加耐磨性，但有时候在使用时，需要更高的硬度以抵抗不正常之粗粒磨损现象或是需要有更好的抗压降伏强度时，我们会建议使用PM-T15来代替。
（D）PM-A60
PM-A60相当于ASP-60是一种高碳、高钴之粉末高速钢因为含钴量高（>10%）。因此具有优异的热间硬度及强度，在需兼具热间硬度，耐磨性及韧性的场合，此种钢材是最佳选择。一般使用硬度可以达到HRC 67-69适合在高速冲模模具、冲头、铣刀、精加工立铣刀、拉刀上。此种钢种由于合金含量高，因此价格也高，通常在日资、台资商接受程度较高，在美国市场较为少用。
结语
粉末高速钢，由于良好的组织均匀性和碳化物无偏析特点，弥补了普通高速钢的先天缺陷，使钢材质量和性能得以全面提升。对目前工业提升增加了莫大的推动力，但是因为对粉末高速钢材料特性的不了解，因此一般的使用者并无法在付出高价的同时得到相当的回报。这其中主要是在材料选用，热处理以及加工上的专业知识有关。尤其是在热处理工艺上与传统高速钢有极大的不同，具有极高的工艺技术。由于国内热处理业者，程度参差不齐，我们发现目前绝大多数国内粉末高速钢使用者，产生问题中有98%以上是存在于热处理问题，
这一点与热处理技术开展较为成熟的日本及台湾差异较多，因此，我们建议使用者在使用粉末高速钢时选择较正规及专业程度化高的供应商。同时要求其提供相对应的配套服务，这样对使用者来说是较有保障的。

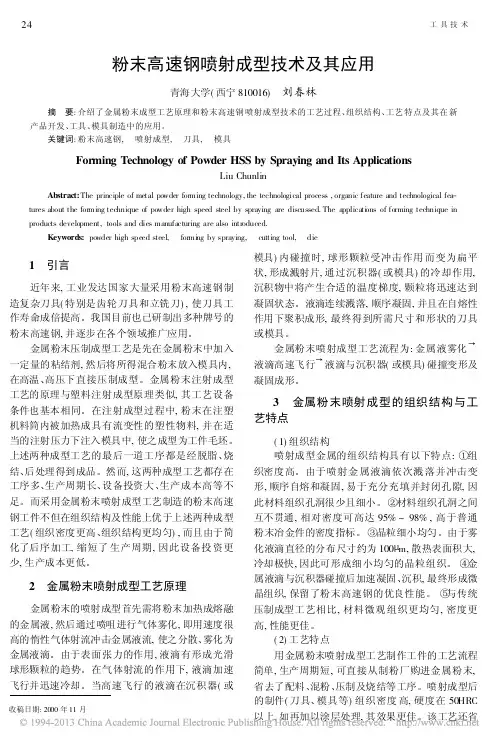

粉末高速工具钢 杨秋 （(辽宁工程技术大学材料科学与工程学院阜新123000） 摘要:粉末高速钢是通过特殊方法把高速钢微细粉末成形并烧结而制成的高速钢材产品，简称PM HSS。粉末高速钢具有碳化物颗粒细小、夹杂物含量少、分布均匀等的显微组织特点，使高速钢的抗弯强度、硬度和切削性能得到了显著提高。 关键词:综述；粉末高速钢；研究趋势；进展 1 PM HSS钢种开发 2．1第一代PM HSs 上世纪70年代工业化生产的PM Hss由美国Crucible厂和瑞典Stora厂(现属法国Erasteel公司)相继投产，此为第一代的PM粉末高速工具钢HSS。第一代PM HSS生产者使用1-2 t的中间钢包，其钢材夹杂物含量相当电弧炉+U'钢包精炼钢的水平，但是第一代PMHSS的抗弯强度较普通熔炼高速钢提高了约1倍。 2．2第二代PM HSS 继第一代PM HSS之后，各生产厂对设备和生产工艺进行了改进和更新，谓ESH技术就是带有电渣加热和吹Ar设备的中间钢包系统，2个石墨电极浸入碱性电渣内。电流通过钢水表面的活性渣产生热量，可保证3 h内高速钢钢水雾化过程中温度稳定，又可使钢水脱硫、脱氧。同时自钢包底吹Ar搅拌，使中间钢包钢水温度均匀化，又促进钢水净化反应。采用ESH方法生产的PM HSS称为第二代PMHSS，其产品商标也改为ASP2000系列(如ASP 2030，以前第一代称ASP 30)，它比第一代的PM HSS钢材更为纯净，非金属夹杂物含量可减少90％，淬回火后的钢材韧性可提高20％。钢材的质量和性能对化学成分的波动非常敏感，通常要求成分的波动范围愈小愈好。第二代钢较第一代钢达到了更高的技术水平，成分波动范围比第一代缩小近50％。此外，第二代PMHSS ASP 2000系列钢材的纵向与横向抗弯强度相差较小约为22％-32％，而普通熔炼HSS(M2、M42)的相应值达200％以上，并随钢材直径而变化，直径愈大，纵向和横向抗弯强度相差值也愈大。这一点正是大尺寸、高应力刀具使用PM HSS的理由之一。 2.3第三代PM HSS
转贴]粉末冶金生产的基本工艺流程 标签：转贴粉末冶金生产基本工艺流程时间：2008-11-26 21:23:53 点击：2803 回帖：0 上一篇：[转贴]金属磨损自修复抗磨剂的性下一篇：金相显微镜的外形尺寸图(图) 粉末冶金生产的基本工艺流程包括：粉末制备、粉末混合、压制成形、烧结及后续处理等。用简图表示于图7-1中。陶瓷制品的生产过程与粉末冶金有许多相似之处，其工艺过程包括粉末制备、成形和致密化三个阶段。 2．1 粉末制备 2．1．1 粉末制备 粉末是制造烧结零件的基本原料。粉末 的制备方法有很多种，归纳起来可分为机械 法和物理化学法两大类。 （1）机械法机械法有机械破碎法与液 态雾化法。 机械破碎法中最常用的是球磨法。该法 用直径10~20mm钢球或硬质合金对金属进行 球磨，适用于制备一些脆性的金属粉末（如 铁合金粉）。对于软金属粉，采用旋涡研磨 法。 雾化法也是目前用得比较多的一种机械 制粉方法，特别有利于制造合金粉，如低合 金钢粉、不锈钢粉等。将熔化的金属液体通 过小孔缓慢下流，用高压气体（如压缩空气） 或液体（如水）喷射，通过机械力与急冷作 用使金属熔液雾化。结果获得颗粒大小不同的金属粉末。图7-2为粉末气体雾化示意图。雾化法工艺简单，可连续、大量生产，而被广泛采用。
（2）物理化学法常见的物理方法有气相与液相沉 积法。如锌、铅的金属气体冷凝而获得低熔点金属粉末。 又如金属羰基物Fe(CO)5、Ni(CO)4等液体经180~250℃ 加热的热离解法，能够获得纯度高的超细铁与镍粉末， 称为羰基铁与羰基镍。 化学法主要有电解法与还原法。电解法是生产工业 铜粉的主要方法，即采用硫酸铜水溶液电解析出纯高的 铜。还原法是生产工业铁粉的主要方法，采用固体碳还 原铁磷或铁矿石粉的方法。还原后得到得到海绵铁，经 过破碎后的铁粉在氢气气氛下退火，最后筛分便制得所 需要的铁粉。图7-2 粉末气体雾化示意图 2．1．2 粉末性能 粉末的性能对其成形和烧结过程，及制品的性能都有重大影响，因而对粉末的性能必须加以了解。粉末的性能可分为物理性能、化学性能和工艺性能。物理性能有颗粒形状、粒度及粒度组成、密度、硬度、加工硬化性、塑性变形能力以及显微组织等；化学性能有化学成分；工艺性能有粉末的松装密度、流动性和压制性等。通常用下述几个主要性能来评价粉末的性能。 （1）颗粒形状、粒度及粒度组成 a．颗粒形状颗粒形状是决定粉末工艺性能的主要因素。用不同方法制造的粉末形状不同，如表7-2所示。颗粒的形状如图7-3所示。颗粒形状对粉末的压制成形和烧结都会带来影响。如表面光滑的粉末颗粒，其流动性好，对提高压坯的密度有利。但形状复杂的粉末，对提高制品的压坯强度有利，同时能促进烧结的进行。 表7-2 颗粒形状、松装密度与粉末生产方法的关系 粉末生产方法 粉末颗粒形状 松装密度g/cm3 粉末生产方法
高速钢种类详解 简介：高速钢又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒等碳化物形成元素。合金元素总量达10～25%左右。它在高速切削产生高热情况下(约500℃)仍能保持高的硬度，HRC能在60以上。这就是高速钢最主要的特性——红硬性。而碳素工具钢经淬火和低温回火后，在室温下虽有很高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。 高速钢的热处理工：艺较为复杂，必须经过退火、淬火、回火等一系列过程。退火的目的是消除应力，降低硬度，使显微组织均匀，便于淬火。退火温度一般为860～880℃。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1220～1250℃，后油冷。工厂均采用盐炉加热。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。 高速钢种类： 有钨系高速钢和钼系高速钢两大类。钨系高速钢有W18Cr4V,钼系高速钢有W6Mo5Cr4V等。规格主要有圆钢和方钢。钢材的表面要加工良好，不得有肉眼可见的裂纹、折叠、结疤和发纹。冷拔钢材表面应洁净、光滑、无夹杂和氧化皮等。 高速钢是一种含多量碳(C)、钨(W)、钼(Mo)、铬(Cr)、钒(V)等元素的高合金钢，热处理后具有高热硬性。当切削温度高达600℃以上时，硬度仍无明显下降，用其制造的刀具切削速度可达每分钟60米以上，而得其名。高速钢按化学成分可分为普通高速钢及高性能高速钢，按制造工艺可分为熔炼高速钢及粉末冶金高速钢。 普通高速钢 图一：高速钢是制造形状复杂、磨削困难的刀具的主要材料。
机械加工常用磨床使用砂轮的选择与应用
外圆磨床与外圆磨砂轮 外圆磨床，磨床中的一种，适用于磨削各种中小型零件的圆柱或圆锥形外圆，特别适用于电动工具、摩托车、工业缝纫机、精密仪器等轴类零件的加 工。外圆磨床所对应的砂轮称为外圆磨砂轮。砂轮外径有400mm,450mm,500mm,600mm,750mm等，砂轮厚度有 40mm,50mm,63mm,75mm,100mm,200mm等，孔径有127mm,203mm,305mm等。 外圆磨床砂轮的规格 外圆磨床砂轮的规格：外圆磨床砂轮的规格可分为普通外圆磨床砂轮：500*100*305，600*63*305，900*125*305，750*75*305；万能外圆磨床砂轮：250*20*75，300*40*127，300*50*127，400*50*203，500*50*203，500*75*203；端面外圆磨床砂轮：600*75*305，750*75*305；高精密度半自动外圆磨床砂轮：400*50*203；高精密度外圆磨床砂轮等到，这种砂轮也可以称作镜面磨砂轮。以上砂轮使用粒度是要根据对工件光洁度要求而选定。
内圆磨床与内圆磨床砂轮 内圆磨床与内圆磨床砂轮:是磨床类型中的一个品种。这种内圆磨床主要用于磨削产品的内圆孔，其中内圆孔的形状有带锥形、球形、半球形等，(包扩通孔、盲孔)和小于60°的圆锥孔，内圆磨床中的内圆磨床砂轮所用的砂轮有锥形、球形、半球形、圆柱形等形状，在实际生产中，该内圆磨砂轮，因很多品种和规格是根据客户所需要而定的，所以，这种砂轮的规格就特别多，例如：20*20*6、25*25*6、30*30*6-10。35*30*8-10、40*40*10-13、直至80*60*20等，内圆磨床砂轮削砂轮的选择要点：应根据不同的工件尺寸选用不同的砂轮，并尽可能选大些； 内圆磨削砂轮选择 内圆磨削砂轮，也称内圆磨砂轮或内园砂轮，其选择有以下几点要求： 应根据不同的工件尺寸选用不同的内圆磨砂轮或内园砂轮，并且应选大些直径的，这样可增加砂轮线速度，以提高生产效率和使工件表面粗糙度值降低。内圆磨砂轮或内圆砂轮在内圆磨削时，砂轮和工件接触面积较大，容易发生烧伤，所以选用砂轮硬度不能过高，粒度应稍粗些。 磨小而长的孔时，为避免产生锥度，砂轮硬度应选高些。 磨内圆兼靠端面时，砂轮端面要修成内斜面的形状。 内圆磨砂轮或内园砂轮磨削内孔时，选用铬刚玉砂轮能获得较好的粗糙度。 平面磨床砂轮 平面磨床砂轮：在磨削中一般平面磨床砂轮分有以下几种：卧轴矩台平面磨床砂轮，400*20*127、250*25*75、350*40*127、500*100*305（卧轴矩台平面磨床用）；立轴矩台平面磨床砂轮，350*150*280、150*100*35（砂瓦6）（立轴矩台平面磨床用）等；立轴圆台平面磨床砂轮，450*125*350、500*63*305（立轴圆台平面磨床用）等。磨料有，白刚玉（W A白色）、棕刚玉（棕色A）、铬刚玉（红色PA）、黑化硅（黑色C），绿化硅（绿色GC）的磨粒等。
高速工具钢主要用于制造高效率的切削刀具。由于其具有红硬性高、耐磨性好、强度高等特性，也用于制造性能要求高的模具、轧辊、高温轴承和高温弹簧等。高速工具钢经热处理后的使用硬度可达HRC63以上，在600℃左右的工作温度下仍能保持高的硬度，而且其韧性、耐磨性和耐热性均较好。退火状态的高速工具钢的主要合金元素有多、钼、铬、钒，还有一些高速工具钢中加入了钴、铝等元素。这类钢属于高碳高合金莱氏体钢，其主要的组织特征之一是含有大量的碳化物。铸态高速工具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。这些碳化物对高速工具钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。钨、钼是高速工具钢的主要合金元素，对钢的二次硬化和其他性能起重要作用。铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。 高速工个钢的淬火温度很高，接近熔点，其目的是使合金碳化物更多的溶入基体中，使钢具有更好的二次硬化能力。高速工具钢淬火后硬度升高，此为第一次硬化，但淬火温度越高，则回火后的强度和韧性越低。淬火后在350℃以下低温回火硬度下降在350℃以上温度回火硬度逐渐提高，至520~580℃范围内回火（化学成分不同，回火温度不同）出现第二次硬度高峰，并超过淬火硬度，此为二次硬化。这是高速工具钢的重要特性。 高速工个钢除了具有高的硬度、耐磨性、红硬性等使用性能外，还具有一定的热塑性、可磨削性等工艺性能。 多系高速工具钢主要合金元素是钨，不含钼或含少量钼。其主要特性是过热敏感性小，脱碳敏感性小、热处理和热加工温度范围较宽，但碳化物颗粒粗大，分布均匀性差，影响钢的韧性和塑性。 钨钼系高速工具钢的主要合金元素是钨和钼。其主要特性是碳化物的颗粒度和分布均优于钨系高速工具钢，脱碳敏感性和过热敏感性低于钼系高速工具钢，使用性能和工艺性能均较好。钼系高速工具钢的主要合金元素是钼，不含钨或含少量钨。其主要特性是碳化物颗粒细，分布均匀、韧性好，但脱碳敏感性和过热敏感性大、热加工和热处理范围窄。 含钻高速工具钢是在通用高速工具钢的基础上加入一定量的钴，可显著提高钢的硬度、耐磨性和韧性。 粉末高速工具钢是用粉末冶金方法产生的。首先用雾化法制取低氧高速工具钢预合金粉末，然后用冷、热静压机将粉末压实成全致密的钢坯，再经锻、轧成材。粉末高速工具钢的碳化物细小、分布均匀，韧性、可磨削性和尺寸稳定性等均很好，可生产用铸锭法个可能产生更高合金元素含量的超硬高速工具钢。粉末高速工具钢可分为3类，第一类是含钴高速工具钢，其特点是具有接近硬质合金的硬度，而且还具有良好的可锻性、可加工性、可磨性和强韧性。第二类是无钴高钨、钼、钒超硬高速工具钢。第三类是超级耐磨高速工具钢。其硬度不太高，但耐磨性极好，主要用于要求高耐磨并承受冲击负荷的工作条件。 Mn 1、在低含量范围内，对钢具有很大的强化作用，提高强度、硬度和耐磨性 2、降低钢的临界冷却速度，提高钢的淬透性 3、稍稍改善钢的低温韧性 4、在高含量范围内，作为主要的奥氏体化元素 Si 1、强化铁素体，提高钢的强度和硬度 2、降低钢的临界冷却速度，提高钢的淬透性 3、提高钢的氧化性腐蚀介质中的耐蚀性，提高钢的耐热性
W18Cr4V热处理工艺 W18Cr4V钢为W系高速钢，是在T8A钢的基础上主要加入W、Cr、V元素形成的，W18Cr4V钢常用来制造高速切削，也可以用来制造冷作模具。 ⒈W18Cr4V钢的特性⑴、由于W18Cr4V钢中加入大量W、Cr、V 元素，使Fe-C相图中的ES线上升并左移，所以钢中出现大量的共晶莱氏体碳化物，其组织形态有布直接影响钢的性能及使用。故W18Cr4V钢需经反复锻造加工，使其组织中出现的铸态鱼骨状共晶碳化物碎裂成细小的碳化物颗粒，并呈弥散分布，才能使用。⑵、W18Cr4V钢中加入Cr元素，主要是提高钢的淬透性，固溶于基体强化基体组织，并改善钢的回火稳定性；同时形成Cr的碳化物作为钢中的强化相。⑶、W18Cr4V钢中加入W、V元素主要是形成碳化物，作为钢中的强化相，提高钢的强度、硬芳与耐磨性；同时细化晶粒，改善钢的韧性。尤其是V元素细化晶粒作用较强。⑷、W18Cr4V钢在奥氏体化时，W、V元素可随时其碳化物少量地固溶于奥氏体中，进一步提高钢的淬透性，同时冷却后存在于基体组织中，强化基体组织和提高钢的回火稳定性。⑸、W18Cr4V钢中加入大量的C、W、Cr、V元素，会使MS线（马氏体相变开始点）下移，淬火后组织中存在大量的残余奥氏体，在经回火冷却时会转变成马氏体，即出现二次淬火现象。而淬火组织中的马氏体因溶有大量的W、Cr、V元素，使其保持相当稳定。在270℃回火时才有碳化物ε相析出，至400℃，碳化物ε转变为Fe3C相并进行聚集，此时马氏体硬度下降。回火温
度升至400℃以上，开始生成特殊碳化物，400℃至500℃，主要析出铬的碳化物。500℃至600℃，部分Fe3C重新溶解而自回火马氏体中开始析出弥散度很高的碳化物W2C和VC，使硬度回升，即出现二次硬化现象。由于回火马氏体中溶有大量的W、Cr、V元素，使回火马氏体保持较高的硬度，而析出的碳化物聚集的速度较缓慢，因而会产生显著的红硬性。⑹、W18Cr4V钢中加入W元素可以消除钢的回火脆性。⑺、W18Cr4V钢中存有少量的Si、Mn、Mo元素，除提高淬透性外，主要也固溶于基体组织中，起到强化基体组织和改善钢的回火稳定性的作用。 ⒉W18Cr4V钢主要化学成分：0.70%~0.80%C、0.20%~0.40%Si、 0.10%~0.40%Mn、 3.80%~4.40%Cr、17.50%~19.00%W、≤0.30%Mo、1.00%~1.40%V、≤0.030%P、≤0.030%S。 ⒊W18Cr4V钢的热处理工艺：W18Cr4V钢相变点为： AC1 820℃、Accm1330℃、Ar760℃、Ms210℃。W18Cr4V钢的始锻温度1120~1140℃，终锻温度950℃，锻造后堆集冷却或砂中冷却。W18Cr4V钢常见的热处理工艺热处理工艺工艺参数硬度要求工艺特点等温球化退火加热860~880℃，保温3h，740~760℃等温，保温5h，炉冷至550℃以下出炉空冷≤255HBS Ac1820℃，Accm1330℃，加热温度应在Ac1~Accm线之间，等温温度低于Ar1760℃线以下，以获得粒状珠光体组织+碳化物不完全退火加热860~880℃，保温2h，炉冷至550℃以下出炉空冷≤277HB加热温度应在Ac1~Accm线之间，有利于粒状珠光体组织的获得淬火一次
高速钢是加入了钨(W)、钼(Mo)、铬(Cr)、钒(V)等合金元素的高合金工具钢。按重量计，钨和钼占10—20％，铬约占4％，钒占1％以上，它们都是强烈的碳化物形成元素，在熔炼与热处理过程中与碳形成了高硬度的碳化物，从而提高了钢的耐磨性。另外，高速铜采用了接近熔点的淬火温度，得到细晶粒的合金化的马氏体组织，它在低温回火(约560℃)时又使合金碳化物析出，从而进一步提高了硬度与耐磨性。在高速钢中，钼和钨的作用基本相同，1％的钼可代替2％的钨。钼并能减少钢中碳化物的不均匀性，细化碳化物晶粒，提高韧性。 另外，在某些高速钢中，为了提高高温硬度，添加钴、铝、硅、铌等元素；为了提高耐磨性，可适当增加含钒量。但是，随着含钒量的增加，可磨削性变差，因此钒的含量不宜超过3％。表2—1、2—2分别列出了主要高速钢的成分和性能。从表中可见，高速钢在600℃时，仍能保持切削加工所要求的硬度，切削中碳钢时，切削速度可0.5m／s(30m／min)左右。 高速钢的强度、韧性和工艺性能均较好，能进行锻造，磨出的切削刃比较锋利，熔炼质量稳定，使用比较可靠。各种刀具都可用高速钢制造；尤其是形状复杂的刀具和小型刀
具，均大量使用着高速钢。目前，高速钢占刀具材料总使用量的60％以上。 按基本化学成分，高速钢可分为钨系、钨钼系和钼钨系。按切削性能分，则有普通高速钢和高性能高速钢。按制造方法分，则有熔炼高速钢和粉末冶金高速钢。 通高速钢的特点是工艺性好，切削性能可满足一般工程材料的常规加工，常用品种有： 1．W18Cr4V 属钨系高速钢。它的历史悠久，至今尚在普遍使用。其综合机械（力学）性能和可磨削性好，可用以制造包括复杂刀具在内的各类刀具． 2．W6Mo5Cr4V2 属钨铝系高速钢；其碳化物分布的均匀性、韧性和高温塑性均超过W18Cr4V，但是，可磨性比W18Cr4V略差，切削性能则大致相同。国外由于资源关系，已淘汰所谓传谓传统高速钢W18Cr4V而以W6Mo5Cr4V2代替。这一钢种目前我国主要用于热轧刀具（如麻花钻），也可用于制作大尺寸刀具。 3．W14Cr4VMn-RE

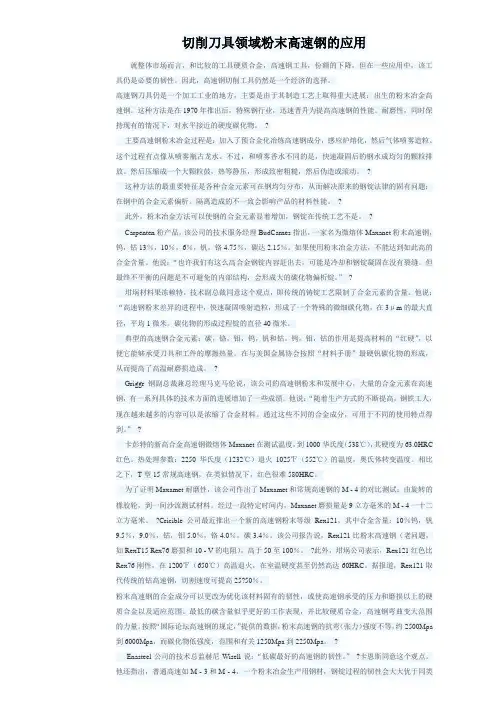

分析粉末冶金高速钢制造工艺 20世纪60年代后期在瑞典开发成功，并于70年代初期进入市场。该工艺可在高速钢中加入较多合金元素而不会损害材料的强韧性或易磨性，从而可制成具有高硬度、高耐磨性、可吸收切削冲击、适合高切除率加工和断续切削加工的刀具。 高速钢刀具材料主要由两种基本成分构成：一种是金属碳化物(碳化钨、碳化钼或碳化钒)，它赋予刀具较好的耐磨性；二是分布在周围的钢基体，它使刀具具有较好的韧性和吸收冲击、防止碎裂的能力。制备普通高速钢时，是将熔化的钢水从钢水包中注入铸模，使其缓慢冷却凝固。此时，金属碳化物从溶液中析出，并形成较大的团块。高速钢中添加的合金含量越多，碳化物团块就越大。达到某一临界点时，可形成尺寸极大的碳化物团块(直径可达40mm)。出现大的碳化物团块的临界点根据钢锭的尺寸以及其它因素而略有不同，但一般是在碳化钒含量达到约4%时发生。通过对钢锭进行锻造、轧制等后续加工，可以粉碎其中一部分碳化物团块，但不可能将其完全消除。虽然增加钢材中金属碳化物颗粒的数量可以改善材料的耐磨性，但随着合金含量的增加，碳化物的尺寸及团块数量也会随之增加，这对于钢材的韧性会产生极其不利的影响，因为大的碳化物团快可能成为产生裂纹的起始点。 粉末冶金高速钢的制备工艺与普通高速钢的制备工艺不同，熔化的钢水不是直接注入铸模，而是通过一个小喷嘴将其吹入氮气流中进行雾
化，喷出的雾状钢水迅速冷却为细小的钢粒(直径小于1mm)。由于钢水溶液中的碳化物在快速冷却过程中来不及沉淀和形成团快，因此获得的钢粒中碳化物颗粒细小且分布均匀。将这些钢粉过筛后置入一个钢桶中，并将钢粉中间的空气抽净形成真空状态，然后在高温、高压下将钢桶中的钢粉压制成型，即可得到致密度为100%的粉末冶金高速钢毛坯。这一制备工艺被称为热等静压(hotisostaticpressing,HIPing)成型。然后可对毛坯进行锻造、轧制等后续加工。 利用热等静压成型工艺制备的粉末冶金高速钢中的碳化物颗粒非常细小，而且不管其合金含量为多少，这些碳化物颗粒都可均匀分布于整个高速钢基体中。
1.粉末冶金：制取金属或用金属粉末（或金属粉末与非金属粉末的混合物）作为原料， 经过成形和烧结制造金属材料、复合材料以及各种类型制品的工艺过程。 2.二次颗粒：单颗粒以某种方式聚集就构成二次颗粒 3.松装密度：粉末在规定条件下自然充填容器时，单位体积内自由松装粉末体的质量 g/cm3。 4.孔隙率：孔隙体积与粉末体的表观体积之比的百分数称为孔隙度（θ）。 5.中位径：将各种粒级粉末个数或百分数逐一相加累积并做图，可以得到累积分布曲线， 分布曲线对应５０％处称为中位径 弹性后效：在压制过程中，粉末由于受力而发生弹性变形和塑性变形，压坯内存在着很大的内应力，当外力停止作用后，压坯便出现膨胀现象 6.合批：将成分相同而粒度不同的粉末进行混合，称为合批 7.烧结机构：研究烧结过程中各种可能的物质迁移方式及速率。 8.热压：热压又称为加压烧结，是把粉末装在模腔内，在加压的同时使粉末加热到正常 烧结温度或更低一些的温度，经过较短时间烧结成致密而均匀的制品。 9.活化烧结：是指采用化学或物理的措施，使烧结温度降低、烧结过程加快，或使烧结 体的密度和其它性能得到提高的方法。 10.单颗粒：粉末中能分开并独立存在的最小实体称为单颗粒。 11.振实密度：粉末装于振动容器，规定条件下，经振动敲打后测得的粉末密度。 12.粒度：以mm或μm的表示的颗粒的大小称颗粒直径，简称粒径或粒度。 13.混合：将两种或两种以上不同成分的粉末混合均匀。分为机械法和化学法。 14.搭桥：粉末在松装堆集时，由于表面不规则，彼此之间有摩擦，颗粒相互搭架而形成 拱桥孔洞的现象。 15.快速冷凝技术的特点：（1）急冷可大幅度地减小合金成分的偏析；（2）急冷可增加合 金的固溶能力；（3）急冷可消除相偏聚和形成非平衡相；（4）某些有害相可能由于急冷而受到抑制甚至消除；（5）由于晶粒细化达微晶程度，在适当应变速度下可能出现超塑性等。 16.粉末颗粒的聚集形式：聚合体、团粒、絮凝体；区别：通过聚集方式得到的二次颗 粒被称为聚合体或聚集颗粒；团粒是由单颗粒或二次颗粒靠范德华力粘接而成的，其结合强度不大，用研磨。擦碎等方法在液体介质中容易分散成更小的团粒或二次颗粒或单颗粒；絮凝体则是在粉磨悬浊液中，由单颗粒或二次颗粒结合成的更松软的聚集颗粒。 17.减少因摩擦出现的压力损失的措施：1）添加润滑剂、2）提高模具光洁度和硬度、3） 改进成形方式，如采用双面压制等。 18.粉末冶金技术的优点：1. 能生产用普通熔炼方法无法生产的具有特殊性能的材料：① 能控制制品的孔隙度(多孔材料、多孔含油轴承等)；②能利用金属和金属、金属和非金属的组合效果，生产各种特殊性能的材料（钨-铜假合金型的电触头材料、金属和非金属组成的摩擦材料等）；③能生产各种复合材料。 2.粉末冶金方法生产的某些材料，与普通熔炼法相比，性能优越：①高合金粉末冶金材料的性能比熔铸法生产的好（粉末高速钢可避免成分的偏析）；②生产难熔金属材料或制品，一般要依靠粉末冶金法（钨、钼、铌等难熔金属）。缺点：1、粉末成本高；2、制品的大小和形状受到一定限制；3、烧结零件的韧性较差。 19.粉末料预处理的方式及作用：1、退火：还原氧化物，消除杂质，提高纯度；消除加工 硬化，稳定粉末的晶体结构；钝化金属，防止自燃。2、混合：使不同成分的粉末混合均匀，便于压制成形和后续处理。3、筛分：筛分的目的在于把颗粒大小不匀的原始粉
粉末冶金模具材料之粉末冶金高速钢 粉末冶金模具材料之粉末冶金高速钢 2011年09月13日 粉末冶金高速钢（PMHSS）是高速钢中的上品，国内多数工具厂对它只有一个模糊的概念，只知它是一种性能优良的高级高速钢。硬度65HRC的高速钢，在表面粗糙度为Ra0.5μm时，抗弯强度为5GPa；另一种硬度为70HRC 的高速钢，在表面粗糙度为Ra0.2μm时，也能达到5GPa的抗弯强度。这只能只能在近代PMHSS上实现。在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显优势，应用相当广泛。 在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显优势，应用相当广泛。 粉末冶金高速钢的冶炼不同，经过电弧炉或感应熔炼炉熔化的钢液不是直接浇注成钢锭，而是将熔化的钢液通过喷嘴，喷入到高压氮气流中，钢液被迅速雾化冷却成细小的钢粒，其直径一般小于1mm。再将这样制成的钢粉装入钢桶，对钢桶抽真空，使桶中钢粉间的空气抽净成真空状态，然后焊合钢桶，再在高温高压下将钢桶中的钢粉压制成形，形成热等静压烧结制备工艺。由此可生产出致密度几乎为100%的粉末冶金高速钢坯料，然后接下来再锻造、轧制成钢材由于粉末冶金在喷雾制粉过程中，钢液冷却速度十分快，避免
了普通高速钢铸锭过程中的许多缺陷，雾化的钢液中碳化物来不及聚集长大形成团块状，因此碳化物颗粒细小而均匀，一般为1～3μm(最大尺寸不超过 6μm)，这就大大提高了钢的强度和韧性。 高速钢含有大量W、Mo、Cr、V等元素，其与碳形成的合金碳化物提高了钢材性能。由于粉末高速钢冶炼的独特性，合金元素含量更高，尤其是高V、高Co钢的应用较为普遍。高速钢中的W、Mo作用相似，与碳形成的合金碳化物通过溶解及析出强化，使高速钢具有特殊的二次硬化效果，红硬性大大提高；钢中V是强的碳化物形成元素，VC细小弥散，提高了钢的耐磨性，随着V 含量的提高，高速钢的抗磨粒磨损性能大幅提升；Co是固溶强化最强的合金元素之一，通过固溶基体强化来提高高速钢的硬度及热硬性，改善了刀具切削性能，使刀具寿命大为提高。图1为几种粉末高速钢与典型高速钢的性能特点对比。 粉末冶金高速钢性能十分优越,它具有高强度、高硬度、高韧性、高耐磨性，以及可加工性好的特点，是一种介于硬质合金和高速钢之间的新材料。由于粉末冶金高速钢制造的刀具的切削性能在所有切削加工领域内全面超越了原来的高速钢，其韧性优于整体硬质合金刀具而越来越受到工具行业的青睐。 粉末高速钢由于良好的组织一致性和碳化物的无偏析，弥补了普通冶炼高速钢的严重缺陷，使钢材质量和性能全面提高。粉末冶金高速钢刀具在加工铁基高温合金、钛合金、超高强钢等难加工材料时表现出了良好的切削性能及综合力学性能。由于粉末高速钢冶炼及雾化制粉的特殊性，工艺及设备要求相对复杂，钢材制造成本较高，目前在精密复杂刀具生产中应用较多，还有待进一步推广应用。
四大材料刀具的性能与选择 刀具材料的发展对切削技术的进步起着决定性的作用。本文介绍了切削中所使用的金刚石、聚晶立方氮化硼、陶瓷、硬质合金、高速钢等刀具材料的性能及适用范围。刀具损坏机理是刀具材料合理选用的理论基础，刀具材料与工件材料的性能匹配合理是切削刀具材料选择的关键依据，要根据刀具材料与工件材料的力学、物理和化学性能选择刀具材料，才能获得良好的切削效果。就活塞在切削加工时的刀具材料选用作了阐述。 高速钢：活塞加工中铣浇冒口、铣横槽及铣膨胀槽用铣刀，钻油孔用钻头等都为高速钢材料。 硬质合金：YG、YD系列硬质合金刀具被广泛应用于铝活塞加工的各个工序中，特别是活塞粗加工和半精加工工序。 立方氮化硼：立方氮化硼刀具被用于镶铸铁环活塞的车削铸铁环槽工序中。同时也应用于活塞立体靠模的加工中。 金刚石：金刚石刀具可利用金刚石材料的高硬度、高耐磨性、高导热性及低摩擦系数实现有色金属及耐磨非金属材料的高精度、高效率、高稳定性和高表面光洁度加工。在切削铝合金时，PCD刀具的寿命是硬质合金刀具的几十倍甚至几百倍https://www.doczj.com/doc/4a4496801.html,，是目前铝活塞精密加工的理想刀具，已经应用于精车活塞环槽、精镗活塞销孔、精车活塞外圆、精车活塞顶面及精车活塞燃烧室等精加工工序中。 刀具材料性能的优劣是影响加工表面质量、切削加工效率、刀具寿命的基本因素。切削加工时，直接担负切削工作的是刀具的切削部分。刀具切削性能的好坏大多取决于构成刀具切削部分的材料、切削部分的几何参数及刀具结构的选择和设计是否合理。切削加工生产率和刀具耐用度的高低、刀具消耗和加工成本的多少、加工精度和表面质量的优劣等等，在很大程度上都取决于刀具材料的合理选择。正确选择刀具材料是设计和选用刀具的重要内容之一。 每一品种刀具材料都有其特定的加工范围，只能适用于一定的工件材料和切削速度范围。不同的刀具材料和同种刀具加工不同的工件材料时刀具寿命往往存在很大的差别，例如：加工铝活塞时，金刚石刀具的寿命是YG类硬质合金刀具寿命的几倍到几十倍；YG类硬质合金刀具加工含硅量高、中、低的铝合金时其寿命也有很大的差别。所以，合理选用刀具是成功进行切削加工的关键。每一种刀具材料都有其最佳的加工对象，即存在切削刀具与加工对象的合理匹配问题。 1 刀具材料应具备的性能 1.1 高的硬度和耐磨性 硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。切削金属所用刀具的切削刃硬度，一般都在60HRC以上。耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，其耐磨性就越好。组织中的硬质点(碳化物、氮化物等)的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越好。耐磨性还与材料的化学成分、强度、显微组织及摩擦区的温度有关。可用公式表示材料的耐磨性WR：WR=KIC0.5E-0.8H1.43式中：H——材料硬度(GPa)。硬度愈高，耐磨性愈好。
ASP-60特性简介: ASP-60跟ASP60是同义词，产自瑞典，是一种超高合金粉末高速钢，其钴与钒的含量非常高，且经粉末冶金的技术制造出来。如此能让钢材是非常均一且拥有一致的特性。通过奥氏体化也可以得到非常高的硬度和抗压强度，它拥有同其他ASP系列材料一样好的热处理尺寸稳定性，其特点： ★极高的耐磨性 ★极高的抗压强度 ★良好的淬透性 ★良好的韧性 ★良好的热处理稳定性 ★非常好的回火稳定性 ASP-60化学成分: C 2.3 ; Cr 4.0 ; W 6.5 ; Mo 7.0 ; V 6.5 ; Co 10.5 ASP-60出厂状态: 软性退火最高至HB340 ASP-60常用硬度:
HRC:67~69℃ ASP-60典型运用: ASP60是一种含钴高性能粉末冶金高速钢。10.5%的含钴量提升了材料的高温性能（如红硬性和抗回火性），抗压强度和弹性模量。ASP60含大量非常小、非常硬，分布均一的碳化物，是由高含量的碳与大量的碳化物形成元素（如铬，钼，钨和钒）结合形成的。ASP60中的小颗粒碳化物不利于萌生裂纹，并且提高了材料的耐磨损性能。 ASP60特别适合用于需要同时满足极高耐磨损性和抗压强度的冷作模具。 ★冲切薄的、具有磨损性的材料，例如电子封装材料，这是取代易发生开裂和崩角的硬质合金一个很好的选择★切边工具 ★冷作冲压工具 ASP60加工方式： ★机械加工（粗铣、研磨、车铣） ★塑性变形 ★放电加工、线切割 ★焊接（要预热及注意焊条的成份） ★抛光,在研磨时，一定要避免表面局部过热的现象产生，东莞市冠鼎金属材料有限公司工程师建议研磨砂轮选用CBN 砂轮。
W 18Cr4V钢热处理工艺研究 摘要通过对W 18Cr4V钢的性能特点进行了分析、对W 18Cr4V 钢的锻造工艺以及对W 18Cr4V钢进行退火、淬火及回火等热处理研究，得到了在实际生产中, W 18Cr4V钢采用正确的锻造及热处理工艺处理后, 用它生产的刃具及冷作模具综合力学性能好, 使用寿命长. 关键词 W 18Cr4V钢；锻造；热处理 ;退火；淬火；回火 一、对W 18Cr4V钢的介绍 高速钢W 18Cr4V是一种高合金工具钢,钢中含有钨、钼、铬、钒等合金元素, 其总量超过 10%.特点是红硬性和耐磨性高,淬透性好,并且具有一定的韧性, 因而在实际生产中常用来制造刃具和冷作模具. 我们在产品使用中发现,决定其使用寿命的主要因素是锻造和热处理工艺的合理制定. 1、 W 18Cr4V钢的性能特点
W18Cr4V钢的化学成分见表 1。在钢中, 碳的质量分数为0. 70% ~ 0. 80%, 它一方面要保证能与钨、铬、钒形成足够数量的合金碳化物,又要有一定的碳量溶于奥氏体中,使淬火后获得碳含量过饱和的马氏体, 以保证高硬度和高耐磨性, 以及良好的热硬性。 钨是使高速钢具有热硬性的主要元素, W18Cr4V 钢在退火状态下钨与钢中的碳形成合金碳化物Fe4W2C, 淬火加热时, 一部分Fe4W2 C 溶入奥氏体,淬火后形成含有大量钨及其他合金元素, 有很高回火稳定性的马氏体。在 560℃回火时钨又以W2C形式弥散析出,造成二次硬化现象, 使钢具有高的热硬性,未溶的合金碳化物起阻碍奥氏体晶粒长大及提高耐磨性作用.。 铬对高速钢性能的主要影响是增加钢的淬透性并改善耐磨性和提高硬度。 钒与碳的结合力比钨或钼大,碳化物很稳定,淬火加热时高温下才可溶解, 能显著阻碍奥氏体晶粒长大。并且碳化钒的硬度高,颗粒细小、均匀,对提高钢的硬度、耐磨性和韧性有很大影响, 回火时钒也引起二次硬化现象.。 2 组织结构特点 W18Cr4V钢的铸态组织中有大量的莱氏体, 莱氏体中有粗大、不均匀分布的鱼骨状碳化物, 这些碳化物的存在导致高速钢在使用中容易崩刃和磨损。而这些粗大的碳化物不能用热处理的方法消除, 只能用锻造的方法将其击碎,并使它均匀分布,再用来制造各种刃具
粉末冶金在刀具上的应用 性能优异的粉末冶金高速钢刀具 随着汽车、航天、航空、军工、信息技术产业及机械制造业的迅速发展，现代的机械加工越来越追求“高精度、高效率、高可靠性和专业化”目标，这就需要工具行业提供高切削性能的刀具，为此开发用于制造 刀具的优质材料更显得十分重要。 粉末冶金高速钢于20世纪60年代后期开始研制生产，并在70年代投入应用。粉末冶金高速钢特殊 而先进的冶炼方法是高速钢冶炼的一种创新，它造就了性能介于硬质合金和普通高速钢之间的新钢种，使机械制造加工业的刀具用材有了新的突破。作为一种性能优异的新钢种，粉末冶金高速钢正逐渐被人们认识和接受，在机械加工业中发挥越来越大的作用。 1. 粉末冶金高速钢的冶炼特性 与普通高速钢的冶炼相比，粉末冶金高速钢的冶炼更具有其特殊性和先进性。普通高速钢通过电弧炉或感应熔炼炉熔炼后，直接将钢液浇注成钢锭，然后再通过锻造、轧制加工成钢材，但由于钢液浇注冷凝成钢锭时，凝固速度十分缓慢，从钢液中析岀大量的金属碳化物，形成鱼骨状的莱氏体和团块状的粗大共晶碳化物，并产生碳化物偏析，直接影响到钢的各种力学性能，特别是钢的韧性。 而粉末冶金高速钢的冶炼则不同，经过电弧炉或感应熔炼炉熔化的钢液不是直接浇注成钢锭，而是将熔化的钢液通过喷嘴，喷入到高压氮气流中，钢液被迅速雾化冷却成细小的钢粒，其直径一般小于1 mm。再将这样制成的钢粉装入钢桶，对钢桶抽真空，使桶中钢粉间的空气抽净成真空状态，然后焊合钢桶，再在高温高压下将钢桶中的钢粉压制成形，形成热等静压烧结制备工艺。由此可生产岀致密度几乎为100 % 的粉末冶金高速钢坯料，然后接下来再锻造、轧制成钢材由于粉末冶金在喷雾制粉过程中，钢液冷却速度十分快，避免了普通高速钢铸锭过程中的许多缺陷，雾化的钢液中碳化物来不及聚集长大形成团块状，因此碳化物颗粒细小而均匀，一般为1?3卩m （最大尺寸不超过6卩m），这就大大提高了钢的强度和韧性。 2. 粉末冶金高速钢的性能和特点 粉末冶金高速钢性能十分优越，它具有高强度、高硬度、高韧性、高耐磨性，以及可加工性好的特点，是 一种介于硬质合金和高速钢之间的新材料。由于粉末冶金高速钢制造的刀具的切削性能在所有切削加工领域内全面超越了原来的高速钢，其韧性优于整体硬质合金刀具而越来越受到工具行业的青睐。 3. 粉末冶金高速钢的应用 粉末冶金高速钢因具有极佳的韧性和机加工性能、良好的红硬性、较高的抗压强度和高的耐磨性，具有高合金含量、高纯度无偏析、细小的碳化物颗粒和各向同性同质的特点，而得到广泛的应用。它被用作加工钛和铝合金等有色金属的刀具，用作加工齿轮铣刀、滚刀、插齿刀、剃齿刀等刀具，也可用作侧面铣刀、成形铣刀和拉刀，也常用于麻花钻、机用丝锥、铰刀等制造。在锯条行业用作带锯双金属钢带，还用作精密冲切工具和冲头冲模的制造、以及其他模具制造。由于粉末冶金价格较贵（一般是普通高速钢的 4?8倍），所以考虑成本因素，粉末冶金高速钢通常用于制造精密复杂刀具或数控机床用刀具。 粉末冶金高速钢制造的切削刀具性能优于普通高速钢，使用寿命高于普通高速钢（一般2?3倍）， 在冲击负荷大的切削场合又可替代硬质合金刀具，因此粉末冶金高速钢刀具在工具行业的应用前景十分看好，越来越受到人们的关注。 亘］自20世纪70年代以来，高速钢刀具的市场份额逐渐被硬质合金刀具所蚕食。但近年来，随着粉末冶金高速钢（P/M HSS ）刀具切削性能的提高，高速钢刀具的市场占有率又有所回升。与普通高速钢刀具相比，粉末冶金高速钢刀具硬度更高、韧性更好、更耐磨损，因此在某些应用领域（如高冲击性、大切除量的 加工场合），粉末冶金高速钢刀具有逐渐取代脆性较大、在切削冲击下易发生碎裂的整体硬质合金刀具的趋势。
粉末冶金高速钢的选择与应用 粉末冶金高速钢的选择与应用 作者：哈尔滨第一工具有限公司宋学全 切削技术的发展依靠刀具技术和高 速机床技术的进步，刀具与机床的正确选用常起着决定性作用。采用耐热性更好的新型刀具材料及涂层、公道设计刀具结构与几何参数、选择最佳的切削速度是实现切削加工优化的重要保障。在目前高性能刀具材料如硬质合金、金属陶瓷、金刚石、立方氮化硼等超硬材料不断发展的同时，高速钢尤其是粉末冶金高速钢，凭借其在强韧性、工艺性及可加工性等方面优良的综合性能，在复杂刀具特别是切齿刀具、拉刀和各类铣刀制造中仍占有明显上风，应用相当广泛。 1 高速钢发展及粉末高速钢冶炼工艺特点 以切削刀具为主要用途的高速钢已经历了百年的发展历程。1900 年法国巴黎世界展览会上，美国人Taylor和White成功进行的高速切削演示标志着高速钢的应用拉开了序幕。多年来，高速钢刀具一直占据着机械加工领域的主导地位，其发展简史见表1。 表1 高速钢发展简史
冶炼，钢水容量大，成分均匀，可通过炉外精炼、真空脱气等进步钢水质量；但由于钢锭浇铸尺寸较大，钢水冷却缓慢，且高速钢化学成分复杂，合金元素含量高，使其莱氏体组织粗大，碳化物偏析严重。碳化物偏析程度反映了高速钢质量的优劣，严重的偏析降低了高速钢的性能，使钢的锻、轧加工困难，高合金、高性能高速钢的发展受限。 粉末冶金高速钢改变了传统的高速钢浇铸与成锭工艺，采用了雾化制粉及压力加工成形。国际上较先进的粉末高速钢制造基本工艺是将冶炼完、符合化学成分要求的钢水经强力高压氮气雾化，细小液滴瞬间迅速凝固成合金粉末颗粒，其粒度相当于一般铸锭亿万分之一的“超细小钢锭”，形成了极快冷凝固制粉。雾化制粉完成后，合金粉末颗粒经筛分、装包套、摇实、抽真空脱气等工序，再经冷、热等压力加工成锭。粉末冶金高速钢的优点为成分均匀、碳化物无偏析，易实现高合金化；与电炉钢比较，其强韧性大幅度进步，热处理变形小，尺寸稳定性高，可磨削性能好。 2 粉末冶金高速钢主要牌号及成分 传统冶炼生产的高速钢牌号均可运用粉末冶金方法生产，而高钒、高钴等高合金高性能高速钢却是粉末冶金高速钢所独占的牌号(如ASP2060、ASP2080等)。表2为粉末冶金高速钢主要牌号及成分范围。 表2 粉末冶金高速钢主要牌号及成分(wt%)
课程名称：粉末冶金学 Powder Metallurgy Science 第一章导论 1粉末冶金技术的发展史History of powder metallurgy 粉末冶金是采用金属粉末（或非金属粉末混合物）为原料，经成形和烧结操作制造金属材料、复合材料及其零部件的加工方法。 粉末冶金既是一项新型材料加工技术，又是一项古老的技术。 .早在五千年前就出现了粉末冶金技术雏形，古埃及人用此法制造铁器件； .1700年前，印度人采用类似方法制造了重达6.5T的“DELI柱”（含硅Fe合金，耐蚀性好）。 .19世纪初，由于化学实验用铂（如坩埚）的需要，俄罗斯人、英国人采用粉末压制、烧结和热锻的方法制造致密铂，成为现代粉末冶金技术的基础。 .20世纪初，现代粉末冶金的发展起因于爱迪生的长寿命白炽灯丝的需要。钨灯丝的生产标志着粉末冶金技术的迅速发展。 .1923年硬质合金的出现导致机加工的革命。 .20世纪30年代铜基含油轴承的制造成功，并在汽车、纺织、航空、食品等工业部门的广泛应用。随后，铁基粉末冶金零部件的生产，发挥了粉末冶金以低的制造成本生产高性能零部件的技术优点。 .20世纪40年代，二战期间，促使人们开发研制高级的新材料（高温材料），如金属陶瓷、弥散强化合金作为飞机发动机的关键零部件。 .战后，迫使人们开发研制更高性能的新材料，如粉末高速钢、粉末超合金、高强度铁基粉末冶金零部件(热锻)。大大扩大了粉末冶金零部件及其材料的应用领域。 .粉末冶金在新材料的研制开发过程中发挥其独特的技术优势。 2粉末冶金工艺 粉末冶金技术的大致工艺过程如下： 原料粉末+添加剂（合金元素粉末、润滑剂、成形剂） ↓ 成形（模压、CIP、粉浆浇注、轧制、挤压、温压、注射成形等） ↓ 烧结（加压烧结、热压、HIP等） ↓ 粉末冶金材料或粉末冶金零部件—后续处理 Fig.1-1 Typical Processing flowchart for Powder Metallurgy Technique 3粉末冶金技术的特点 .低的生产成本： 能耗小，生产率高，材料利用率高，设备投资少。 ↑↑↑ 工艺流程短和加工温度低加工工序少少切削、无切削
W18C r4V钢热处理工艺研究 胡鹏 （机电11-1 四号） 摘要：本文主要阐述了对W18C r4V钢热处理工艺的研究，通过查阅书籍资料，询问有经验人士，以及个人对于W18C r4V钢的了解分析，得出了W18C r4V钢的热处理工艺主要有三大方面，分别是：退火、淬火、回火。本文就主要围绕这三个方面作了较为详细的阐述。以此来简单谈谈本人对W18C r4V钢热处理工艺的一点小小的探究。错误之处请多多指正！ 关键词：W18C r4V钢、二次硬化、油冷淬火、热硬性 高速钢W18Cr4V是一种高合金工具钢,钢中含有钨、钼、铬、钒等合金元素,其总量超过10%. 特点是红硬性和耐磨性高,淬透性好,并且具有一定的韧性,在实际生产中常用来制造刃具和冷作模具。在产品使用中,决定其使用寿命的主要因素是锻造和热处理工艺的合理制定。 1.1 W18Cr4V钢的化学成分： 其中碳的质量分数为0. 70%～0. 80%, 它一方面要保证能与钨、铬、钒形成足够数量的合金碳化物,又要有一定的碳量溶于奥氏体中,使淬火后获得碳含量过饱和的马氏体,以保证高硬度和高耐磨性,以及良好的热硬性。钨是使高速钢具有热硬性的主要元素,W18Cr4V 钢在退火状态下钨与钢中的碳形成合金碳化物Fe4W2C, 淬火加热时,
一部分Fe4W2C溶入奥氏体,淬火后形成含有大量钨及其他合金元素。有很高回火稳定性的马氏体.。在560℃回火时钨又以W2C形式弥散析出,造成二次硬化现象,使钢具有高的热硬性,未溶的合金碳化物起阻碍奥氏体晶粒长大及提高耐磨性作用。铬对高速钢性能的主要影响是增加钢的淬透性并改善耐磨性和提高硬度。钒与碳的结合力比钨或钼大,碳化物很稳定,淬火加热时高温下才可溶解,能显著阻碍奥氏体晶粒长大。并且碳化钒的硬度高,颗粒细小、均匀,对提高钢的硬度、耐磨性和韧性有很大影响,回火时钒也引起二次硬化现象。 1.2组织结构特点： W18Cr4V钢的铸态组织中有大量的莱氏体,莱氏体中有粗大、不均匀分布的鱼骨状碳化物,这些碳化物的存在导致高速钢在使用中容易崩刃和磨损。而这些粗大的碳化物不能用热处理的方法消除,只能用锻造的方法将其击碎,并使它均匀分布,再用来制造各种刃具和模具。 1．3 用途： 如车、刨、铣、铰、拉刀、钻头、各种齿轮刀具及丝锥、板牙等，适于加工软的或中等硬度(300～320HB以下) 的材料。及制作高温耐磨机械。 2 热处理工艺： 2.1退火： 锻件锻后应立即放入白灰箱或干砂箱中严埋缓冷,冷却后应立即进行退火,退火的目的是为了消除
