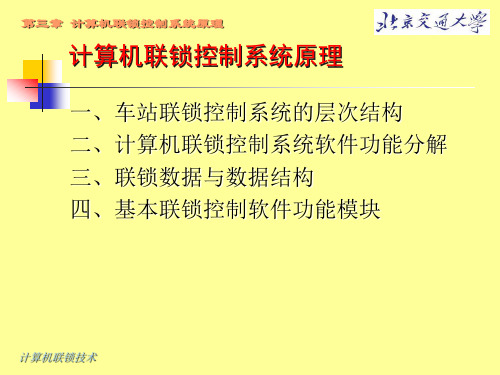

计算机联锁控制系统原理

计算机联锁系统的基本原理本
1.系统监测和数据采集：计算机联锁系统通过传感器、测量仪表等设
备对系统内各种参数进行实时监测和数据采集，例如电压、电流、温度、
压力等。

2.状态解析和逻辑判断：采集到的数据通过数据解析和处理算法进行
分析和比对，根据预设的逻辑判断条件，判断系统当前的状态和潜在的风险。

3.逻辑控制和动作执行：根据逻辑判断的结果，计算机联锁系统自动
执行相应的控制策略和动作指令，包括开关控制、断路器操作、报警信号
发送等。

4.故障检测和自动恢复：系统不断监测各个组件的运行状态，一旦发
现故障或不正常情况，计算机联锁系统会及时发送警报并采取相应的应急
措施，例如启动备用设备、切换到备用电源等。

5.数据存储和远程通信：计算机联锁系统可以将采集到的数据进行存
储和管理，以供后续的数据分析和故障诊断。

同时，系统还可以通过网络
通信接口与其他设备或者中央监控系统进行数据交换和远程操作。

6.安全保护和权限控制：计算机联锁系统需要确保系统的安全可靠性，通过合理的权限控制和数据加密技术，防止非法操作和数据篡改，以保护
系统的稳定运行和数据的安全性。

总结起来，计算机联锁系统的基本原理包括实时监测和数据采集、逻
辑判断和控制、故障检测和自动恢复、数据存储和远程通信等方面。

这些
原理的结合使得计算机联锁系统能够实现对复杂系统的高效控制和保护，
提高系统的可靠性和安全性。

01-计算机联锁系统-概述01-计算机联锁系统-概述计算机联锁系统是一种用于控制铁路交通的系统，由多个计算机节点组成，通过网络互相连接，在控制区域中实现互相通信和数据传输。

联锁系统具有使铁路交通安全、高效运行的重要作用，是铁路运输的关键技术之一。

本节将对计算机联锁系统进行介绍，包括其定义，构成要素和工作原理。

一、定义计算机联锁系统是一种用数字技术进行装置控制的铁路信号系统，可以保证列车的运行安全和信号设备的正常工作。

计算机联锁系统通过网络连接多个计算机节点，实现对所有信号装置和列车的实时监控和控制，能够保证车辆的正常运行轨迹，避免车辆之间的碰撞和信号交叉，并能够快速发现和排除故障。

二、构成要素1.计算机：计算机是整个联锁系统的核心，负责信号设备状态检测、列车位置、速度、方向等信息的处理和分析，并传输控制指令。

计算机还可以根据信号设备和列车数据，进行自主判断和控制，当发生异常时及时进行报警处理。

2.信号系统：信号系统包括轨道电路、信号机、道岔、引导信号灯等一系列设备。

信号系统将车辆的行驶情况转化为数字信号，传输给计算机进行处理和分析。

计算机根据接收到的信号信息，进行列车运行状态的预测和判断，以便正确制动或护送车辆。

3.网络：联锁系统的各个计算机节点通过网络连接起来，实现互相通信和数据传输。

网络的主要作用是将信号设备和计算机连接起来，确保信息的快速传输和处理。

同时也可以避免信号设备某一部分故障时，导致数据不准确或传输失败的情况。

三、工作原理计算机联锁系统的工作原理是：前方列车信息收集-计算机判断-指令下达-信号机与道岔控制-列车运行控制。

具体流程如下：1.前方列车信息收集。

信号设备可以通过轨道电路、道岔检测等方式，实时获取列车的行驶情况，包括车速、车号、位置、表示方向等，将这些信息传输给联锁系统的计算机。

2.计算机判断。

计算机可以根据前方列车信息和运行状态，判断是否需要进行调度控制，如通过对信号机和道岔进行控制，确定列车行驶的道路。

第一章计算机联锁基础第一节计算机联锁概述一、计算机联锁的基本原理众所周知，继电联锁是靠继电器的线圈、接点组成一套复杂的开关量控制电路，实现对信号设备的联锁控制。

而计算机是一个能够对二进制代码进行各种复杂运算的智能机器，要用计算机取代继电器实现联锁控制就必须将各种开关量转换为1、0相间的代码，构成一套复杂的控制系统。

图1—1计算机联锁基本原理框图图1—1是计算机联锁控制的原理框图，实现联锁控制主要经过信息输入、联锁运算和信息输出三个环节。

计算机一方面通过操作输入通道和接口接收由操作设备(控制台)产生的操作信息；另一方面通过状态输入通道和接口采集室外信号设备的状态信息，将上述两种开关量的动作变为二进制代码送入计算机。

信息代码进入计算机以后,计算机按照联锁程序的要求对输入的信息进行分析处理和复杂的逻辑运算(这里称为联锁运算)，其结果形成了对信号设备的控制信息和各种表示信息。

控制信息通过输出通道和接口控制道岔转换和信号变换显示；表示信息则通过表示输出通道和接口控制显示器的显示。

第二节计算机联锁系统的硬件组成一、计算机联锁的硬件基本结构各种型号的计算机联锁系统由于设计思路不同，所采用的硬件不完全相同。

即使同一种型号的系统，其控制的车站规模不同，所需要的硬件数量也不相同。

但各种系统的基本功能和基本任务大致一样，因此它们的硬件组成的基本形式差异不大。

计算机联锁系统主要由人机对话设备、联锁控制计算机系统(简称主机) 、输入/输出通道与接口、继电器结合电路及其监控对象(信号机、道岔、轨道电路) 等部分组成。

图1—2是计算机联锁系统的硬件结构框图。

下面对各组成部分作以简要说明。

1、主机主机是计算机联锁系统的核心，它要完成所有信息的处理、接口管理及与外部设备的信息交换。

由于计算机联锁系统接收和处理的信息很多，而且许多信息在时间上重叠，为了避免信息丢失，提高系统的运行速度，目前应用的各种型号的计算机联锁设备均采用多主系统。

计算机联锁系统的基本原理计算机联锁系统是一种利用计算机技术取代继电技术构成的车站信号实时控制系统。

它的基本硬件结构与工业上应用的一般计算机实时控制系统有许多相似之处，主要是由工业控制计算机、过程输入／输出通道以及外部设备等组成，并通过标准总线联结在一起，构成一个基本的联锁控制系统。

有了硬件系统，要保证它们可靠有序地工作，必须配备软件系统，因此计赁：机联锁系统中的软件和硬件一样都是计算机控制系统的重要组成部分。

由硬件系统和软件系统构成的基本计算机联锁系统，其可靠性尚不能满足人们对联锁装置的高可靠性要求，且本身不具备故障一安全性能。

必须利用汁算机的可靠性和妄全性技术用最简单、最经济的手段构成一个高可靠的故障一安全计算机系统。

第一节计算机联锁系统硬件一、计算机联锁系统的技术基础计算机联锁系统采用的是工业控制计算机系统，用以实现对铁路车站运输生产过程的监测与控制。

它由工业控制计算机和牛产过程两人部分组成。

工业控制计算机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。

对铁路信号领域来说，生产过程就是指工业控制计算机通过过程输入／输出通道和继电结合电路对现场监控对象如道岔和信号机等进行实时控制。

1．工业控制计算机(1)工业控制计算机的硬件组成工业控制计算机的硬件组成结构如图7—2所示，它主要由主机板、内部总线和外部总线、人一机接口、系统支持板、磁息系统、通信接口和过程输入／输出通道等组成。

（2)工业控制计算机的特点1.可靠性和可维修性好。

叮靠性和可维修性决定着系统在控制上的可用程度。

可靠性是指设备在规定的时间内运行不发生故障，采用可靠性技术来解决；平均故障间隔时间MTBF 是表征可靠性的重要定量性标准。

可维修性是指工：1lk控制机发生故障时，维修快速、苘单、方便。

平均故障修复时间h4丌R是表征可维修性的重要定量性标准：2.高抗干扰能力。

釆用具有抗干扰能力的工业级专用电源，用以抑制电网电压的波动，阻止通过供电线路可能侵入计算机的杂波和尖峰脉冲下扰，保护计算机正常运行的电源环境。
