GIS实习教程 第2章 地图符号、注记的初步使用

土地利用总体规划制图规范图式符号文件使用说明为方便土地利用总体规划编制单位制作土地利用总体规划图件，针对市、县、乡三级土地利用总体规划制图，制作市、县、乡土地利用总体规划必选图件的图式符号库。

该图式符号库适用于ArcGIS软件平台下的图件制作。

图式符号库由FHK.ttf文件和.style文件构成。

其中，FHK.ttf文件包含耕地（）、园地（）、农田水利设施（）三种地类符号。

.style符号库文件为每一张必备图件的要素图式符号。

各地根据实际情况，可适当调整符号大小。

市级图式符号库包括：土地利用现状图.style、土地利用总体规划图.style、基本农田保护规划图.style、建设用地管制规划图.style、土地整治规划图.style、重点建设项目用地布局图.style、中心城区土地利用现状图.style、中心城区土地利用规划图（分区）.style、中心城区土地利用规划图（用途）.style以及基础地理要素.style。

县级图式符号库包括：土地利用现状图.style、土地利用总体规划图.style、基本农田保护规划图.style、建设用地管制规划图.style、土地整治规划图.style、重点建设项目用地布局图.style、中心城区土地利用现状图.style、中心城区土地利用规划图（分区）.style、中心城区土地利用规划图（用途）.style以及基础地理要素.style。

乡级图式符号库包括：土地利用现状图.style、土地利用总体规划图（分区）.style、土地利用总体规划图（用途）.style、建设用地管制与基本农田保护图.style、土地整治规划图.style以及基础地理要素.style。

符号库文件使用步骤如下：1、将FHK.ttf文件复制到Fonts文件目录（一般为C:\WINDOWS\Fonts 目录）。

2、解压缩*.rar文件至ArcGIS安装目录下style文件夹内：如X:\Program Files\ArcGIS\Styles。

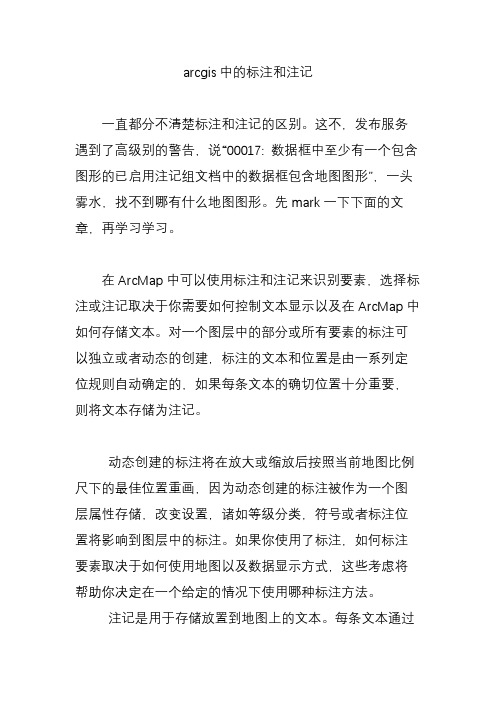

arcgis中的标注和注记一直都分不清楚标注和注记的区别。

这不，发布服务遇到了高级别的警告，说“00017: 数据框中至少有一个包含图形的已启用注记组文档中的数据框包含地图图形”，一头雾水，找不到哪有什么地图图形。

先mark一下下面的文章，再学习学习。

在ArcMap中可以使用标注和注记来识别要素，选择标注或注记取决于你需要如何控制文本显示以及在ArcMap中如何存储文本。

对一个图层中的部分或所有要素的标注可以独立或者动态的创建，标注的文本和位置是由一系列定位规则自动确定的，如果每条文本的确切位置十分重要，则将文本存储为注记。

动态创建的标注将在放大或缩放后按照当前地图比例尺下的最佳位置重画，因为动态创建的标注被作为一个图层属性存储，改变设置，诸如等级分类，符号或者标注位置将影响到图层中的标注。

如果你使用了标注，如何标注要素取决于如何使用地图以及数据显示方式，这些考虑将帮助你决定在一个给定的情况下使用哪种标注方法。

注记是用于存储放置到地图上的文本。

每条文本通过注记存储自身的位置、文本字符串以及显示属性。

ArcGIS 完全支持两种注记类型：地理数据库和地图文档。

在ARCMAP中，处理地理数据库注记的速度要比处理地图文档注记的速度快。

1. 地理数据库注记：地理数据库注记要素存储在地理数据库中特殊类型的要素类中。

如果您想要在许多地图中使用可编辑文本，那么您应该将文本存储在地理数据库注记要素类中。

可以在ArcMap 或ArcCatalog 中创建地理数据库注记要素类。

在地理数据库中存储注记与在地理数据库中存储线、点及面等地理要素类似。

您可以将存储在地理数据库中的注记添加到任何地图中，该注记会作为注记图层出现在ArcMap 的内容列表中。

像地理数据库中的其他要素类一样，注记要素类中的所有要素都有一个地理位置、范围和属性。

注记要素类可以在要素数据集内，也可以作为地理数据库中的独立要素类。

地理数据库注记可以分为标准注记和关联要素的注记两种。

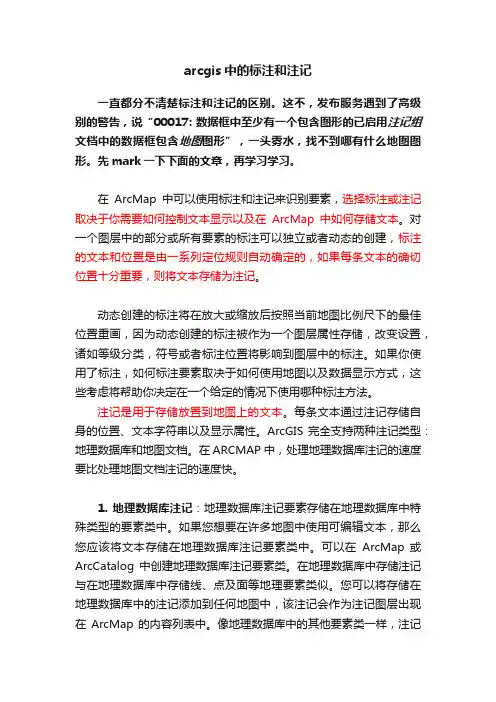

arcgis中的标注和注记一直都分不清楚标注和注记的区别。

这不，发布服务遇到了高级别的警告，说“00017: 数据框中至少有一个包含图形的已启用注记组文档中的数据框包含地图图形”，一头雾水，找不到哪有什么地图图形。

先mark一下下面的文章，再学习学习。

在ArcMap中可以使用标注和注记来识别要素，选择标注或注记取决于你需要如何控制文本显示以及在ArcMap中如何存储文本。

对一个图层中的部分或所有要素的标注可以独立或者动态的创建，标注的文本和位置是由一系列定位规则自动确定的，如果每条文本的确切位置十分重要，则将文本存储为注记。

动态创建的标注将在放大或缩放后按照当前地图比例尺下的最佳位置重画，因为动态创建的标注被作为一个图层属性存储，改变设置，诸如等级分类，符号或者标注位置将影响到图层中的标注。

如果你使用了标注，如何标注要素取决于如何使用地图以及数据显示方式，这些考虑将帮助你决定在一个给定的情况下使用哪种标注方法。

注记是用于存储放置到地图上的文本。

每条文本通过注记存储自身的位置、文本字符串以及显示属性。

ArcGIS 完全支持两种注记类型：地理数据库和地图文档。

在ARCMAP 中，处理地理数据库注记的速度要比处理地图文档注记的速度快。

1. 地理数据库注记：地理数据库注记要素存储在地理数据库中特殊类型的要素类中。

如果您想要在许多地图中使用可编辑文本，那么您应该将文本存储在地理数据库注记要素类中。

可以在ArcMap 或ArcCatalog 中创建地理数据库注记要素类。

在地理数据库中存储注记与在地理数据库中存储线、点及面等地理要素类似。

您可以将存储在地理数据库中的注记添加到任何地图中，该注记会作为注记图层出现在ArcMap的内容列表中。

像地理数据库中的其他要素类一样，注记要素类中的所有要素都有一个地理位置、范围和属性。

注记要素类可以在要素数据集内，也可以作为地理数据库中的独立要素类。

地理数据库注记可以分为标准注记和关联要素的注记两种。

本科生实验报告课程名称土地信息系统实验名称实验一 ArcMap入门学生姓名陈土英学生学号202111315105所在专业土地资源管理所在班级国土 1131广东海洋大学大学农学院一、实验准备实验名称： ArcMap入门实验时间： 2021 年 4 月 1 日1、实验目的：（1 〕熟悉 ArcMap 软件的简单入门操作；（2 〕掌握 ArcMap 地图显示和简单盘问的方法；（3 〕熟悉地图符号，注记的初步试用；（4 〕掌握属性表的使用。

2、实验资料及有关设备：计算机一台〔装有软件〕、?地理信息系统实习教程?一本。

二、实验内容、步骤和结果第一步：地图显示、简单盘问1.1 ArcMap操作界面、地图显示1.1.1 ArcGIS for Desktop的语言环境设置和练习数据〔 1〕依次点击：开始〉ArcGIS 〉 ArcGIS Administrator,；〔2 〕在出现的对话框右下侧，点击“ Advanced(或“高级〞 )按钮，选择“中文〔简体〕〔中华人民共和国〕〞，再按“save 〞键设置为中文界面。

〔如图1-1〕图1-1翻开地图文档（1〕依次点击“开始 > 所有程序 >ArcGIS>ArcMap 〞（2〕在出现的 ArcMap 启动对话框右下侧，点击取消，进入默认地图文档窗口〔如图1-2 〕（3〕在主菜单中选择“文档 > 翻开〞，依照对话框提示翻开 \gis_ex10\ex01 路径下的 ex01.mxd 文档，此时当前翻开的文档会自动关闭。

图 1-2 〔空白地图文档窗口〕1.1.3 根本操作界面〔 1 〕在左侧内容列表中有 3 个数据框： Data frame1、Data frame2、和Data frame3。

当Data frame1为粗体字时，表示该数据被激活，处于可操作状态。

〔 2 〕点击 Data frame1左侧的加号“+〞，变成减号“ -〞时，就张开并显示出Data frame1的内容。

第二章要素及其属性查询1 点击选择要素1．1 设置可选图层启动ArcMap，打开地图文档/gis_ex00/ex02/ex02.mxd。

在目录表（Table Of Content，TOC）中用鼠标右键点击data frame1，出现快捷菜单，选择Activate，data frame1 被激活，点击data frame1 左侧的“＋”号，二个图层：“道路”、“乡镇（人口密度）”被展开（见图2-1）。

图2-1 data frame1 的显示选用菜单Sele ction / Set Selectable Layers…，出现Set Selectable Layers（设置可选图层）对话框，一般情况下，ArcMap 默认Data Frame 中的所有Layer 都处于可选状态，该Data Frame 中各图层名左侧的复选框均被打了钩。

鼠标点击层名“道路”的左侧复选框，钩号消失，该图层不参与要素选择，只有“乡镇（人口密度）”处于可选状态，下一步查询只针对可选图层。

1．2 点击选择要素关闭Set Selectable Layers对话框，在基本工具条中点击图标（Select Features，选择要素），再用鼠标单击地图上某个多边形，被点中的多边形改变边界颜色，表示该要素被选中。

在目录表（TOC）中，右键单击图层“乡镇（人口密度）”，在快捷菜单中选择Open Attribute Table，图层对应的属性表“Attribute of 乡镇（人口密度）”打开，可以看到有一条记录也改变了颜色，它和被选择的要素有对应关系。

利用键盘上的Shift 键，在地图上点击多个要素，对应的多条记录也同步改变颜色（见图2-2）。

进入属性表窗口，在Ctrl 键的帮助下，点击属性表记录左侧多个小方格，可以看到，多条记录和多个要素也是同步改变颜色。

如果选择了4个要素（或4 条记录）在属性表窗口的右下侧，可以看到提示：“Records（4 out of 73 Selected.）”，即在73条记录中，有4 条被选中。

第二章 ArcGIS 10基础操作2.1 ArcMap基础操作2.1.1启动ArcMap应用程序启动ArcMap应用程序有以下4种方法：（1）单击电脑桌面上Windows任务栏中的【开始】按钮→【所有程序】→【ArcGIS】→【ArcMap 10】，启动ArcMap应用程序。

（2）双击ArcMap的桌面快捷方式图标，启动ArcMap应用程序。

（3）单击ArcCatalog中【标准工具】工具条上的ArcMap按钮，启动ArcMap应用程序。

（4）双击ArcMap文档（.mxd 文件），启动含有所需地图的ArcMap应用程序。

提示：如果桌面没有ArcMap快捷方式图标，在【开始】任务栏中找到【ArcMap 10】，右键单击【ArcMap 10】，在弹出的菜单中单击【发送到】→【桌面快捷方式】，在桌面上生成ArcMap的快捷图标。

ArcMap应用程序界面如图2.1所示。

图2.1 ArcMap应用程序界面2.1.2ArcMap工作界面ArcMap的工作界面除了菜单栏、标准工具条和状态栏等通用工具外，主要由主窗口、内容列表、目录窗口、搜索窗口组成。

ArcMap的工作界面的各个组成部分如图2.2所示。

图2.2 ArcMap工作界面内容列表、目录窗口、搜索窗口和ArcToolbox的显示、隐藏和停留在侧栏的操作都一样。

这里仅已目录窗口为例介绍操作方法。

单击ArcMap窗口菜单栏上的【窗口】→【目录】或单击【标准工具】工具条上的，即会显示目录窗口，拖动目录窗口，ArcMap窗口中则会显示窗口停靠的箭头，把鼠标指针放到停靠到右边侧栏的三角箭头上，目录窗口就会自动停靠到ArcMap窗口的右侧，然后单击目录窗口右上角的图钉，目录窗口就会收缩到侧栏里。

想要展开目录窗口只要单击侧栏的图标即可，现在展开的目录窗口的图钉已变为横向的，单击图钉两次，该窗口就会收回到侧栏。

1.地图显示窗口地图显示窗口是显示地图文档所包含的地理要素的窗口，ArcMap有2种地图视图查看环境：数据视图和布局视图。

地理信息系统实验2-ArcGis的基本操作昆明理⼯⼤学信息⼯程与⾃动化学院学⽣实验报告⼀、实验⽬的学习使⽤ArcMap，掌握⼀些基本技巧。

⼆、实验内容使⽤⼿册练习3-5三、所⽤仪器、材料（设备名称、型号、规格等或使⽤软件）PC机⼀台（Xp操作系统）、ArcGis软件四、实验⽅法、步骤（或：程序代码或操作过程）练习3：操作表1.新建数据框1.必要的话，切换到布局视图（单击View，单击Layout View选项）。

单击Insert。

2.单击Data Frame。

3.在内容表中，右击New Da ta Frame2，单击Properti es 。

4.单击G en era l 选项卡，在N am e ⽂本框中输⼊“Population Density”。

5.单击Size and Position 选项卡。

6.设置X 位置值为9，Y值为2.5。

7.单击OK。

从ArcCatalog中添加数据1.单击ArcMap 标准⼯具条上的ArcCatalog 按钮来启动ArcCatalog，调整ArcMap 窗⼝和ArcC at alog 窗⼝的位置，将ArcMap 窗⼝置于ArcCatalog窗⼝之后，但仍可见。

2.在ArcCatalog 中，指向已安装教程数据的本地驱动器上的Map ⽂件夹（缺省的安装路径是C:\ArcGIS\Arc- Tutor\Map）。

3.单击Map ⽂件夹旁的“+”，列出其内容。

4.单击a irport 地理数据库图标，在窗⼝右边的⾯板上显⽰其内容。

5.在右边的⾯板中，单击arterials。

6.按住C trl 键，单击tr ac ts 和a ir po rt_ar ea ，同时选中它们。

图层被选中后会⾼亮显⽰。

7.指向a rterials，按住⿏标左键，将其拖曳到ArcMap 布局视图中（任何地⽅都可以）。

8.释放⿏标，三个图层均被添加到了新的数据框中。

9.关闭ArcCatalog。

10. 在ArcMap内容表中单击tracts，仅使其⼀个图层被选中。

GIS第二章总结第一节地理空间及其表达1.地理空间定义不同学科对“空间”（Space）概念的解释：物理学，空间是指宇宙在三个相互垂直方向上所具有的广延性；天文学，空间是指时/空连续体的一部分；地理学，地理空间（Geographic space）是指物质、能量、信息的存在形式在空间形态、结构过程、功能关系上的分布、格局及其在时间上的延续。

地理信息系统中的“地理空间”，一般包括地理空间定位框架及其所关联的空间对象。

2.地理空间定位框架即大地测量控制，由平面控制网和高程控制网组成GIS的任何空间数据都必须纳入一个统一的空间参照系中，以实现不同来源数据的融合、连接与统一；2.1定位坐标系：平面控制网直接建立在球体上的地理坐标，用经度和纬度表达地理对象位置投影：建立在平面上的直角坐标系统，用（x，y）表达地理对象位置不同地理空间模型之间的关系固体地球表面、大地水准面和椭球体模型之间的关系2.2定位坐标系：高程控制网3.地图投影定义：将地球椭球面上的点映射到平面上的方法，称为地图投影（1）投影—为什么要进行投影将地球椭球面上的点映射到平面上的方法，称为地图投影地理坐标为球面坐标，不方便进行距离、方位、面积等参数的量算地球椭球体为不可展曲面地图为平面，符合视觉心理，并易于进行距离、方位、面积等量算和各种空间分析（2）投影实质建立地球椭球面上经纬线网和平面上相应经纬线网的数学基础，也就是建立地球椭球面上的点的地理坐标（λ，φ）与平面上对应点的平面坐标（x，y）之间的函数关系：当给定不同的具体条件时，将得到不同类型的投影方式(3)投影变形将不可展的地球椭球面展开成平面，并且不能有断裂，则图形必将在某些地方被拉伸，某些地方被压缩，故投影变形是不可避免的。

长度变形、面积变形、角度变形（4）投影方法（5）投影分类（6）投影影响因素制图区域的地理位置、形状和范围制图比例尺地图内容出版方式(7)GIS中的地图投影GIS以地图方式显示地理信息。

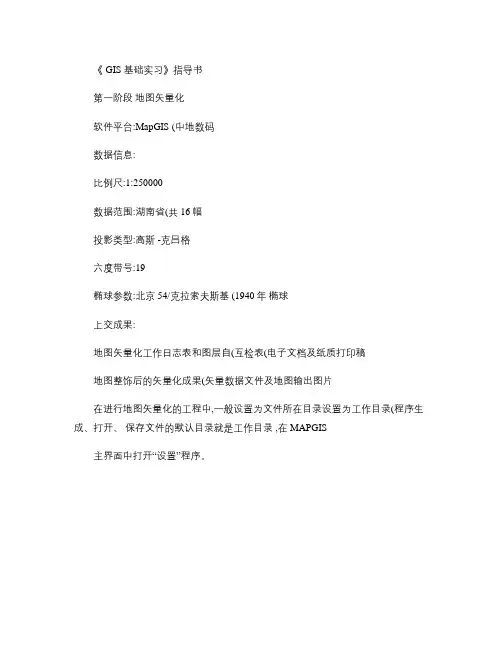

《 GIS 基础实习》指导书第一阶段地图矢量化软件平台:MapGIS (中地数码数据信息:比例尺:1:250000数据范围:湖南省(共 16幅投影类型:高斯 -克吕格六度带号:19椭球参数:北京 54/克拉索夫斯基 (1940年椭球上交成果:地图矢量化工作日志表和图层自(互检表(电子文档及纸质打印稿地图整饰后的矢量化成果(矢量数据文件及地图输出图片在进行地图矢量化的工程中,一般设置为文件所在目录设置为工作目录(程序生成、打开、保存文件的默认目录就是工作目录 ,在 MAPGIS主界面中打开“设置”程序。

图 MAPGIS 主界面在“ MAPGIS 环境设置”程序中,将图形文件所在目录设置为工作目录。

图 MAPGIS 环境设置程序界面第一步栅格地图校正纸质地图扫描成栅格图片, 这种栅格图片是没有空间参考信息的, 就和普通数码相机照的照片一样,只是普通的图片而已。

由于扫描栅格图不具备空间参考信息,所以在矢量化之前, 需要先对栅格图进行配准。

配准栅格图需要准确的空间坐标信息, 这些信息有时可以从图面上读取,如经纬网(方里网图框四个角点的坐标值等等。

1. 标准图框生成1 读取数据信息在图像处理软件中查看图片,如 PhotoShop 、 ACDSee 。

图使用图像处理软件查看图片读取地图左下角经纬度坐标值,如采用 DMS 格式记录如下(1123000,280000。

图读取地图左下角坐标值2 启动投影变换程序启动“实用服务”子系统中的“投影变换”程序,如下图所示图启动投影变换程序3 绘制标准图框选择“系列表转图框”下的“生成 1:25 万图框”菜单。

图投影变换程序界面在“ 1:250000图框”对话框中输入“起点纬度”和“起始经度” ,注意采用 DMS 格式,图框文件名采用图幅编号,如 H4916。

图 1:250000图框对话框点击“ 1:250000图框”对话框中“椭球参数”按钮,在弹出的“椭球参数设置”对话框中选择“ 1:北京 54/克拉索夫斯基 (1940年椭球”,点击“确定”按钮。

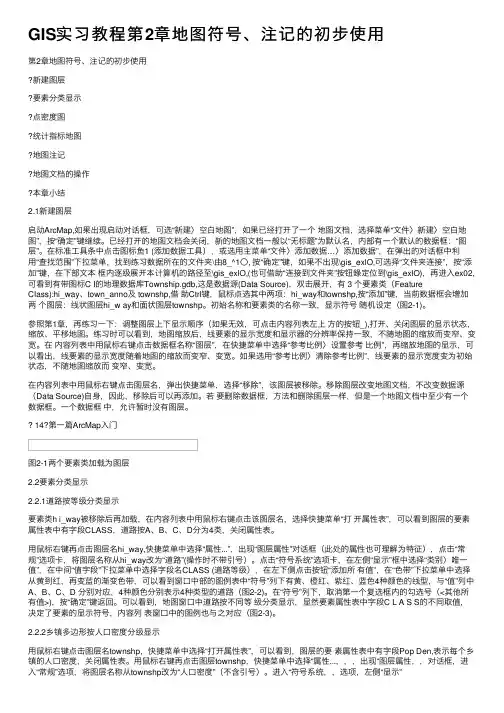

GIS实习教程第2章地图符号、注记的初步使⽤第2章地图符号、注记的初步使⽤新建图层要素分类显⽰点密度图统计指标地图地图注记地图⽂档的操作本章⼩结2.1新建图层启动ArcMap,如果出现启动对话框，可选“新建〉空⽩地图”，如果已经打开了⼀个地图⽂档，选择菜单“⽂件〉新建〉空⽩地图”，按“确定”键继续。

已经打开的地图⽂档会关闭，新的地图⽂档⼀般以“⽆标题”为默认名，内部有⼀个默认的数据框：“图层”。

在标准⼯具条中点击图标鱼1 (添加数据⼯具），或选⽤主菜单“⽂件〉添加数据…〉添加数据”，在弹出的对话框中利⽤“查找范围”下拉菜单，找到练习数据所在的⽂件夹\由8_^1〇, 按“确定”键，如果不出现\gis_exlO,可选择“⽂件夹连接”，按“添加”键，在下部⽂本框内逐级展开本计算机的路径⾄\gis_exlO,(也可借助“连接到⽂件夹”按钮錄定位到\gis_exlO)，再进⼊ex02,可看到有带图标C I的地理数据库Township.gdb,这是数据源(Data Source)，双击展开，有 3 个要素类（FeatureClass):hi_way、town_anno及 townshp,借助Ctrl键，⿏标点选其中两项：hi_way和townshp,按“添加”键，当前数据框会增加两个图层：线状图层hi_w ay和⾯状图层townshp。

初始名称和要素类的名称⼀致，显⽰符号随机设定（图2-1)。

参照第1章，再练习⼀下：调整图层上下显⽰顺序（如果⽆效，可点击内容列表左上⽅的按钮_),打开、关闭图层的显⽰状态，缩放、平移地图。

练习时可以看到，地图缩放后，线要素的显⽰宽度和显⽰器的分辨率保持⼀致，不随地图的缩放⽽变窄、变宽。

在内容列表中⽤⿏标右键点击数据框名称“图层”，在快捷菜单中选择“参考⽐例〉设置参考⽐例”，再缩放地图的显⽰，可以看出，线要素的显⽰宽度随着地图的缩放⽽变窄、变宽。

如果选⽤“参考⽐例〉清除参考⽐例”，线要素的显⽰宽度变为初始状态，不随地图缩放⽽变窄、变宽。

GIS理论与实践实习二 ArcMap空间数据可视化表达目的z掌握ArcMap的数据符号化方法z掌握对ArcMap进行数据层标注z掌握ArcMap的地图制作和输出内容z学会ArcMap中的四种数据符号化方法：单一符号、分类符号、分级符号和组合符号z学会对ArcMap进行数据层标注的两种方法：交互式标注和自动标注操作z学会ArcMap的地图制作和输出，包括地图模板的操作、版面设置、制图数据操作、地理坐标格网设置及各种地图整饰的操作一、ArcMap数据符号化1.单一符号标示数据¾在上海行政区划图的内容表上，右击要标示的层，点取Properties命令。

¾点取Symbology标签。

¾在打开的对话框中进行一系列的设置。

¾完成后单击OK.2.分类符号标示数据¾在上海行政区划图的道路图层上点右键打开图层属性对话框。

¾点取Symbology标签，在显示列表框中选择Categories中的Unique Value。

¾在Value Field中选择CLASS，即街道的分级。

¾单击Add All Values按扭，将所有街道级别添加进来。

如图：¾若对系统默认的符号样式不满意，还可以双击相应的Symbol符号，进行一系列设置。

¾完成设置后返回图层属性对话框，结果如图所示：¾另外，系统还提供了另外的两种表示方法：¾其一是同时按照多个属性值的组合进行分类来确定符号类型（Unique Value、Many Fields）‘¾其二是按照事先确定的符号类型通过自动匹配来表示属性分类（Match to Symbols in Style）。

3.分级符号标示数据（1）分级色彩设置¾在内容表上右击river图层，点取Properties命令。

¾点取Symbology标签。

¾点击Quantities，选中Graduated Colors。

ARCGIS专题地图制图一、ARCGIS软件简介ArcGIS是ESRI公司集40余年地理信息系统（GIS）咨询和研发经验，奉献给用户的一套完整的GIS平台产品，具有强大的地图制作、空间数据管理、空间分析、空间信息整合、发布与共享的能力。

本次实习主要应用ArcGIS的核心应用程序ArcMap，在ArcMap 中，可以显示和浏览研究区域的GIS 数据集，可以指定符号，还可以创建用于打印或发布的地图布局，该软件将地理信息表示为地图中的图层和其他元素的集合。

常见的地图元素包括含有给定范围的地图图层的数据框，以及比例尺、指北针、标题、描述性文本和符号图例等等。

ArcMap专题制图过程一般包括5个步骤：1．设置制图版面当用户打印或出版一幅地图时，需要在版面试图的虚拟页面上工作。

如果用户要打印或输出地图，应该规划好地图的大小。

ArcMap可以根据需要很方便的修改页面的大小，如果虚拟页面的大小和方向与用户的设计部匹配，用户可以修改页面设置。

可以在页面和打印设置对话框中设置页面大小、页面方向、图框的大小、地图的底色等；2．设置辅助要素ArcMap系统中提供了多种地图输出编辑的辅助要素。

比如辅助线、格网点、标尺、纸边线等，用户可以灵活地使用这些辅助要素，使图面要素排列得更规则；3．准备制图数据准备专题制图输出的数据层，也就是要在窗口中打开有关的图像或图形文件。

如果一幅ArcMap输出地图包含若干数据组，就需要在版面直接操作数据，比如添加数据组、防治数据组、调整数据组尺寸以及生成数据组定位图等。

4．地图整饰一幅完整的地图除了包含反映地理数据的线划及色带要素以外，还必须包括与地理数据相关的一系列辅助要素，如图名、比例尺、图例、指北针、统计图表等。

用户可以通过地图整饰操作来管理上述辅助要素。

5．地图的输出选择ArcMap主菜单中的Export Map菜单命令，选择地图导出的文件类型，打印输出地图。

二、实习内容1．掌握ARCGIS版面制图的基础知识，熟悉相关操作步骤；2．制作一幅南京中心城区范围的地图，要求地图出图的基本要素包涵图名、图例、指北针、比例尺、坐标格网以及制图信息。

第七章空间要素的输入、编辑1 输入、编辑线状专题1．1输入线状要素的基本操作启动项目\gis_ex\student\ex07.apr，进入View1，其中已经有了一个经扫描的简单道路图。

选择菜单View / New Theme，表示新建一个专题，根据系统提示，在点（Point）、线（Line）、面（Polygon）三种要素中选择Line（线），再将新建的数据称为theme1.shp，存放在\gis_ex\ex07\temp路径下，按OK键返回。

可以看到在图例框内增加了一个专题theme1，在Check Box周围出现一圈虚线，表示该专题正处于编辑状态。

点击绘图（Drawing）工具板中的线状要素图标，表示开始输入线要素，在专题显示框内，光标变成了小十字，第一次单击鼠标就输入了一条线段的起结点（Start Node），再单击鼠标，就输入该线的中间拐点（Vertex），双击鼠标就输入了终结点（End Node）。

注意：ESRI产品的软件中每条线段都是由起结点、终结点和若干中间拐点组成的。

ArcView 3.x的鼠标右键和Windows的常规不同，单击右键，表示撤消最近一次编辑操作（Undo Feature Edit）。

如果按下右键不松手，就根据当前的状态，弹出一个常用菜单让用户进一步选择，例如，可以删除最近输入的一个拐点（Delete Last Vertex）。

输入道路图时，如果未将道路交叉口作为结点，即使两条道路在几何图形上是交叉的，但在数据库中仍表示他们互不相交，不存在交叉口。

如果要求处理成交叉口，须采用分解式输入（Line Split），在绘图板中点击线状要素工具，选择图标（Line Split）后，用该工具输入线状要素，凡是和该线相交的线段，在交叉点上双方都会自动打断，产生结点，有关的线段都成为相互独立的要素。

被分解的线段也可以合并。

先点击要素选择按钮，配合<Shift>键，选择要合并的线段，再选择菜单Edit / Union Featues，就可以将分解的线段合为一体，如果选中的线段实际上并不相连，合并操作也起作用，他们成为空间上互不相连的线簇。
