直流无刷电机与永磁同步电机的比较

无刷直流电机与开关磁阻电机进行比较有哪些不同点？
无刷直流电机与开关磁阻电机进行比较，他们主要有以下几点不同：
1．无刷直流电机转子上嵌有高性能永磁材料，产生用于电机做工的主磁场，电机运转时不用从电网中吸收电能励磁，而开关磁阻电机转子上没有永磁体，电机需要从电网中吸收电能励磁，产生主磁场，造成能量消耗，因而无刷直流电机节能效果好。

2．无刷直流电机定子采用多槽结构，转子磁场与转子磁场几乎同步运转，电机运转平稳性好，震动小；开关磁阻电机定转子均开有少数的齿槽，电机转动时齿槽效应较大，电机震动较大、噪声大。

3．无刷直流电机永磁转子磁场强度高，在电机启动时很小的电流就能长生足够大的转矩，这是其它任何形式的电机所不能比拟的；开关磁阻电机的转矩来自于磁阻效应，起动转矩远不如无刷直流电机大。

4．因无刷直流电机转子上具有超强的磁场，在需要能量反馈的场合，如车辆新型刹车和下坡滑行时，该电动机马上变为发电机给电瓶充电，而不需要任何励磁电流，反馈性能优良；开关磁阻电机转子上既无磁钢又无可加励磁电流的线圈，只能靠磁阻效应发电，反馈性能很差。

5．开关磁阻电机转子既没有任何线圈或磁钢，电机本身的可靠性较高，电机成本较低。

综上所述无刷直流电机与开关磁阻电机相比具有以下特点：
☆电机转速平稳、振动小，增加系统可靠性。

☆系统效率提高20%以上，能使电网品质因数极大提高。

☆启动转矩大、启动电流小。

☆制动性能好，制动电流小。

☆回馈性能好，回馈线路简单。

☆成本较高、本身可靠性稍低。

13调速永磁同步电机在用户已经掌握RMxprt 基本使用的前提下，我们将一些过程简化，以便介绍一些更高级的使用。

有关RMxprt 的详细介绍请参考第一部分的章节。

13.1基本原理调速永磁同步电机的转子转速是通过调节输入电压的频率来控制的。

与标准的直流无刷电机不同，这种电机不需要位置传感器。

永磁同步电机的转子上安装永磁体（有内转子与外转子之分），定子上嵌有多相电枢绕组，其极数与转子相同。

永磁同步电机既可用作发电机，也可用作电动机。

当电机工作在电动状态时，定子多相绕组可由正弦交流电源供电或由直流电源经DC/AC 变换来供电。

当电机工作在发电状态时，定子多相绕组为负载提供交流电源。

13.1.1 定子绕组正弦交流电源供电永磁同步电机分析方法与三相凸极同步电机相同，电机既可工作在发电状态也可工作在电动状态，通常采用频域矢量图来分析电机的特性。

电机发电状态矢量图如图13.1a ，电机电动状态矢量图如图13.1b 。

发电机b. 电动机图13.1 同步电机相量图图13.1中，R 1、X d 、X q 分别为定子电枢的电阻、d 轴同步电抗和q 轴同步电抗。

aq1q ad 1d X X X X X X +=+=(13.1)上式中，X 1为电枢绕组漏电抗，X ad 和X aq 分别为d 轴电枢反应电抗和q 轴电枢反应电抗。

以输入电压U 为参考矢量， I 滞后U 的角度为φ， 称φ为功率因数角， 则电流矢量为：ϕ-∠=I I(13.2)令I 滞后E 0的角度为ψ。

则可得d 轴和q 轴的电流为：⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=ψψcos sin I I I q d I (13.3)所以：qd 1I I -=tan ψ (13.4)13.1.1.1 发电机模型在图13.1a ，OM 所代表的矢量可表示为：)j j (aq 11X X R OM +++=I U (13.5)OM 所代表的矢量可用来确定E 0的位置。

令U 滞后E 0的角度为θ，对于发电机称θ为功角，则角度ψ为θϕψ+=(13.6)对于给定的功角θ，我们有；⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡-θθsin cos U U E I I X R R X 0q d q 11d (13.7)求得I d 和I q 为：⎥⎦⎤⎢⎣⎡--+-+=⎥⎦⎤⎢⎣⎡θθθθsin )cos (sin )cos (U X U E R U R U E X X X R 1I I d 0110q qd 21q d(17.8)功率角φ：θψϕ-=(13.9)输出电功率：ϕcos UI 3P 2=(13.10)输入机械功率：)(Fe Cua fw 21P P P P P +++= (13.11)式中P fw 、P Cua 、P Fe 分别为风摩损耗、电枢铜损和铁心损耗输入机械转矩：ω11P T =(13.12)ω为同步角速度rad/s13.1.1.2 电动机模型在图13.1， OM 所代表的矢量可表示为：)j j (aq 11X X R OM ++-=I U (13.5’)OM 所代表的矢量可用来确定E 0的位置。

无刷直流电动机与永磁同步电动机的结构和性能比较1.在电动机结构与设计方面这两种电动机的基本结构相同，有永磁转子和与交流电动机类似的定子结构。

但永磁同步电动机要求有一个正弦的反电动势波形，所以在设计上有不同的考虑。

它的转子设计努力获得正弦的气隙磁通密度分布波形。

而无刷直流电机需要有梯形反电动势波，所以转子通常按等气隙磁通密度设计。

绕组设计方面进行同样目的的配合。

此外，BLDC控制希望有一个低电感的绕组，减低负载时引起的转速下降，所以通常采用磁片表贴式转子结构。

内置式永磁（IPM）转子电动机不太适合无刷直流电动机控制，因为它的电感偏高。

IPM结构常常用于永磁同步电动机，和表面安装转子结构相比，可使电动机增加约15%的转矩。

2.转矩波动两种电动机性能最引人关注的是在转矩平稳性上的差异。

运行时的转矩波动由许多不同因素造成，首先是齿槽转矩的存在。

已研究出多种卓有成效的齿槽转矩最小化设计措施。

例如定子斜槽或转子磁极斜极可使齿槽转矩降低到额定转矩的1%～2%以下。

原则上，永磁同步电动机和无刷直流电动机的齿槽转矩没有太大区别。

其他原因的转矩波动本质上是独立于齿槽转矩的，没有齿槽转矩时也可能存在。

如前所述，由于永磁同步电动机和无刷直流电动机相电流波形的不同，为了产生恒定转矩，永磁同步电动机需要正弦波电流，而无刷直流电动机需要矩形波电流。

但是，永磁同步电动机需要的正弦波电流是可能实现的，而无刷直流电动机需要的矩形波电流是难以做到的。

因为无刷直流电动机绕组存在一定的电感，它妨碍了电流的快速变化。

无刷直流电动机的实际电流上升需要经历一段时间，电流从其最大值回到零也需要一定的时间。

因此，在绕组换相过程中，输入到无刷直流电动机的相电流是接近梯形的而不是矩形的。

每相反电动势梯形波平顶部分的宽度很难达到120°。

正是这种偏离导致无刷直流电机存在换相转矩波动。

在永磁同步电动机中驱动器换相转矩波动几乎是没有的，它的转矩纹波主要是电流纹波造成的。

专升本《电力拖动与控制系统》一、（共75题，共150分)1。

异步电动机在采用能耗制动时需要( ）。

(2分）A.转子回路串电阻B.定子回路串电阻C.把定子回路从电源断开,接制动电阻D。

定子回路通直流电流。

标准答案：D2。

三相桥式交叉连接可逆调速电路需要配置（）个限环流电抗器。

（2分)A.1B.2C.3D.4。

标准答案:B3。

闸管反并联可逆调速电路中采用配合控制可以消除( ). (2分）A.直流平均环流B.静态环流C。

瞬时脉动环流 D.动态环流.。

标准答案：A4。

为了检测直流电流信号，且与系统主电路隔离,常用的电流检测方法是( ）。

（2分）A。

串联采样电阻 B。

并联采样电阻C。

采用电流互感器 D.采用霍尔传感器。

标准答案:D5. 电流可反向的两象限直流PWM调速系统稳态工作时，当输出电压的平均值小于电机反电势时，电机工作在( ）象限。

（2分）A。

1 B。

2 C.3 D。

4.标准答案：B6。

直流斩波调速系统在回馈电流可控的回馈发电制动时，直流电动机的反电势( ）直流电源的电压。

（2分）A.大于B.等于 C。

小于。

标准答案：C7。

异步电动机串级调速系统，当调速范围较小时,一般采用的起动方法是（）. (2分）A.用串级调速装置起动 B。

定子降压起动。

标准答案：B8。

串级调速系统中，串级调速装置的容量（）. （2分）A.随调速范围D的增大而增加；B.随调速范围D的增大而减少；C。

与调速范围D无关..标准答案:A9。

绕线转子异步电动机的串级调速属于( )的调速方法。

(2分）A。

转差功率消耗型 B。

转差功率回馈型C.转差功率不变型.标准答案：B10。

永磁无刷直流电动机的调速系统中功率变换器的变频方式是（ )。

（2分）A.他控式变频 B。

自控式变频；C.矢量控制式变频。

标准答案：B11。

无刷直流电动机调速系统的位置检测器使用的是（ ) （2分)A.增量式位置检测器 B。

正余弦变压器.标准答案：A12. 永磁无刷直流电动机与永磁同步电动机结构非常相似，永磁无刷直流电动机的气隙磁密波形是（） (2分）A.近似方波 B。

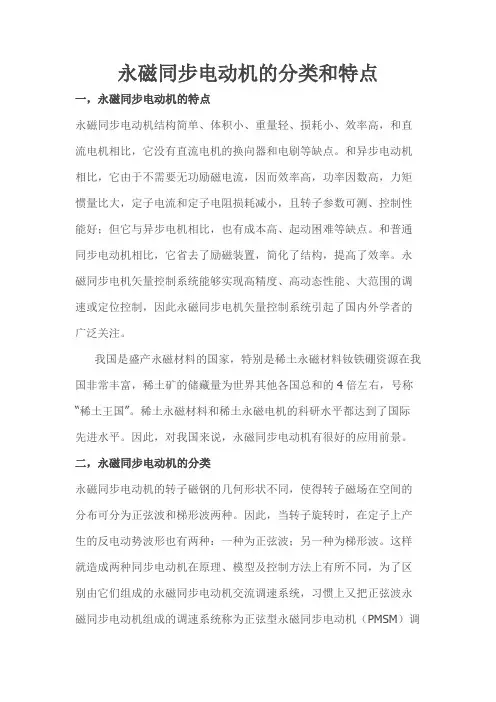

永磁同步电动机的分类和特点一，永磁同步电动机的特点永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。

和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。

和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。

永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。

我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4倍左右，号称“稀土王国”。

稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。

因此，对我国来说，永磁同步电动机有很好的应用前景。

二，永磁同步电动机的分类永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。

因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。

这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（PMSM）调速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM）调速系统。

永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。

根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。

在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。

各种电机的分类特点电机是将电能转换为机械能的设备，广泛应用于工业、农业、交通、家电等领域。

根据不同的原理和应用需求，电机可以分为多种不同类型，下面将介绍一些常见的电机分类和特点。

1. 直流电机（Direct Current Motor）直流电机是最早发展的电机之一，其特点是容易控制转速和转向。

直流电机分为直流电动机（DC Motor）和直流发电机（DC Generator），直流电动机又分为永磁直流电机（Permanent Magnet DC Motor）和电磁直流电机（Electromagnetic DC Motor）。

直流电机可实现较宽的调速范围，对于需要高转矩启动和精确调速的应用非常适用。

2. 交流电机（Alternating Current Motor）交流电机是目前使用最广泛的电机类型，其特点是结构简单、制造成本低、维护方便。

交流电机分为异步电机（Synchronous Motor）和同步电机（Asynchronous Motor）。

异步电机是最常见的交流电机类型，适用于大部分功率范围的应用。

同步电机在需要精确调速和高效率运行的场合下常被采用。

3. 步进电机（Stepper Motor）步进电机是一种数字控制电机，其特点是运动时以固定的步进角移动，可实现高精确度的定位和轨迹控制。

步进电机分为永磁步进电机（Permanent Magnet Stepper Motor）和混合型步进电机（Hybrid Stepper Motor）。

步进电机在印刷、纺织、自动化设备等领域广泛应用于需要精确定位的场合。

4. 无刷电机（Brushless Motor）无刷电机也称为电子换向电机，其特点是结构简单、转速范围广、效率高。

无刷电机常用于无人机、电动汽车、家电等领域。

无刷电机由电子调速器控制转速和转向，无需维护换向系统，具有较长的使用寿命和较低的噪音。

5. 永磁同步电机（Permanent Magnet Synchronous Motor）永磁同步电机是一种功率密度高、效率高的电机，由于采用永磁体作为励磁源，具有高转矩、高响应和较低的能耗。

交流与直流电机调速方法分类原理优缺点应用三相交流电机调速有哪些方法1 变极调速。

2变频调速。

3变转差率调速.。

三相交流电机有很多种。

1。

普通三相鼠笼式。

这种电机只能通过变频器改变电源频率和电压调速（F/U)。

2.三相绕线式电机，可以通过改变串接在转子线圈上的电阻改变电机的机械特性达到调速的目的。

这种方式常用在吊车上。

长时间工作大功率的绕线式电机调速不用电阻串接,因为电阻会消耗大量的电能。

通常是串可控硅，通过控制可控硅的导通角控制电流。

相当于改变回路中的电阻达到同上效果。

转子的电能经可控硅组整流后，再逆变送回电网。

这种方式称为串级调速。

配上好的调速控制柜，据说可以和直流电机调速相比美。

3.多极电机.这种电机有一组或多组绕组.通过改变接在接线合中的绕组引线接法，改变电机极数调速.最常见的4/2极电机用(角/双Y）接。

4.三相整流子电机。

这是一种很老式的调速电机，现在很用了。

这种电机结构复杂,它的转子和直流电机转子差不多，也有换向器，和电刷.通过机械机构改变电刷相对位置，改变转子组绕组的电动势改变电流而调速。

这种电机用的是三相流电，但是，严格上来说，其实它是直流机.原理是有点象串砺直流机。

5.滑差调速器。

这种方式其实不是改变电机转速。

而是改变和是电机轴相连的滑差离合器的离合度，改变离合器输出轴的转速来调速的.还有如,硅油离合器，磁粉离合器，等等，一此离合机械装置和三相电机配套，用来调速的方式。

严格上来说不算是三相电机的调还方式.但是很多教材常常把它们算作调速方式和一种。

直流电机的调速方法一是调节电枢电压，二是调节励磁电流,而常见的微型直流电机，其磁场都是固定的，不可调的永磁体，所以只好调节电枢电压，要说有那几种调节电枢电压方法，常用的一是可控硅调压法,再就是脉宽调制法(PWM)。

PWM的H型属于调压调速。

PWM的H桥只能实现大功率调速。

国内的超大功率调速还要依靠可控硅实现可控整流来实现直流电机的调压调速。

二轮电动车电机分类二轮电动车电机是电动车的核心部件之一，根据其特点和结构不同，可以分为直流无刷电机和交流异步电机两大类。

直流无刷电机是目前应用最广泛的电动车电机之一。

它采用无刷电机控制器驱动，通过电流反馈实现对电机的精确控制。

直流无刷电机具有转速范围宽、转矩大、效率高等优点。

其中，永磁无刷电机和感应无刷电机是直流无刷电机的两种常见类型。

永磁无刷电机是利用永磁体产生的磁场与电流感应力产生转矩的一种电机。

由于永磁体具有较高的磁场强度，因此永磁无刷电机具有较高的功率密度和效率。

永磁无刷电机的转速范围较宽，适用于不同的工况要求。

感应无刷电机是利用感应电磁场产生的转矩的一种电机。

感应无刷电机采用异步电机的原理，通过变频器控制电机的转速和转矩。

感应无刷电机具有结构简单、成本低、可靠性高等优点，适用于中低速工况下的电动车。

交流异步电机是另一种常见的电动车电机类型。

它采用交流电源供电，通过电流的相位差产生转矩。

交流异步电机具有结构简单、可靠性高、成本较低等优点。

其中，感应电机和永磁同步电机是交流异步电机的两种常见类型。

感应电机是利用感应电磁场产生转矩的一种电机。

感应电机通过电流的相位差产生转矩，无需外部励磁。

感应电机具有结构简单、可靠性高、维护成本低等优点，广泛应用于电动车领域。

永磁同步电机是利用永磁体的磁场与电流感应力产生转矩的一种电机。

永磁同步电机具有高效率、高功率密度等优点，广泛应用于高性能电动车领域。

永磁同步电机通常与变频器配合使用，实现对电机的精确控制。

总结起来，二轮电动车电机可以分为直流无刷电机和交流异步电机两大类。

直流无刷电机包括永磁无刷电机和感应无刷电机，具有转速范围宽、转矩大、效率高等优点。

交流异步电机包括感应电机和永磁同步电机，具有结构简单、成本低、可靠性高等优点。

不同类型的电机适用于不同的工况要求，为电动车提供了多样化的选择。

永磁直流无刷电机和永磁同步电机1. 引言说到电机，很多人可能觉得这就是个硬邦邦的技术话题，其实啊，电机就像我们生活中的小助手，默默为我们的日常服务。

今天，我们就来聊聊两种电机：永磁直流无刷电机（BLDC）和永磁同步电机（PMSM）。

它们都是以“永磁”命名，听起来是不是很高大上？实际上，这两位“电机明星”各有千秋，各有自己的粉丝群体，来，咱们一起深入了解一下它们的故事。

2. 永磁直流无刷电机（BLDC）2.1 什么是BLDC？首先，永磁直流无刷电机就像是一位现代的“高科技小伙”，它的无刷设计让它比传统的有刷电机更加出色。

大家知道，电机里有刷子，像是老古董，容易磨损，还得频繁换，真是让人烦。

可是BLDC就不同了，它彻底告别了刷子，效率高得惊人，使用寿命也大大延长。

听说，有的人用了好几年都没出毛病，简直就像是电机界的“长青树”！2.2 BLDC的应用场景说到应用，BLDC可不是个闲人，简直可以说是无处不在。

无论是电动车、空调，还是咱们常见的吸尘器，甚至是智能手机里的马达，BLDC都有一席之地。

试想一下，当你在炎热的夏天打开空调，清凉的风吹来，那可都是BLDC在默默工作呢！而且，它运行的时候安静得就像小猫咪，让你在家里享受宁静时光。

3. 永磁同步电机（PMSM）3.1 PMSM的特性再来说说永磁同步电机，PMSM也不甘示弱。

它像是一位稳重的绅士，拥有极高的扭矩密度和出色的控制性能。

这位绅士可是电机界的“技术流”，使用的是同步原理，能在各类负载下稳定工作，简直是个全能选手。

很多时候，PMSM被广泛应用在工业领域，比如数控机床、自动化设备等。

它的表现就像一位经验丰富的老手，踏实稳重，给人一种值得信赖的感觉。

3.2 PMSM的优缺点当然，PMSM也有自己的小脾气。

相比BLDC，它的制造成本稍高，毕竟技术含量在那里。

不过，物有所值，使用寿命和运行效率可都是杠杠的，能让你省不少电费呢！这就好比买了个高档手机，虽然贵，但它的性能和体验真心让人满意。

二直流无刷电机工作原理及换向初始化直流无刷电机在结构上与三相永磁同步电动机相同，但控制原理却与直流有刷电动机相同。

直流有刷电机通过有刷换向使每个磁极下电枢导体的电流方向保持不变，从而产生能使电机连续旋转的转矩；直流无刷电机是通过电子换向使转子每个磁极下定子绕组导体电流的方向保持不变而产生能使电机连续旋转的转矩。

由于采用电子无刷换向代替直流有刷电机的有刷换向，所以交流永磁同步伺服电机又称直流无刷伺服电机。

直流有刷电动机必须正确调整换向电刷的机械位置才能使电机工作正常。

同样，直流无刷电机加电时必须建立正确的初始换向角，才能使直流无刷电机正常工作。

确定初始换向角的过程称为无刷换向的初始化过程。

为了了解换向初始化过程，必须先了解直流无刷电机的控制原理。

1. 直流无刷电机的控制原理1.1 直流有刷电机的工作原理直流有刷电机由定子（产生主磁场）、转子（电枢）和换向装置（换向片和电刷）组成。

直流有刷电机通过有刷换向使主磁极下的电枢导体的电流方向保持不变，从而使产生转矩的方向不变，使电动机的转子能连续旋转。

为了使直流有刷电动机在电枢绕组流过电流时能产生最大转矩，必须正确调整有刷换向装置中电刷的位置。

下面进行较为详细的讨论。

（1）有刷换向装置的作用有刷换向装置由电刷和换向片组成。

直流有刷电机的电枢绕组为环形绕组，主磁极下的每个电枢导体连接到换向片上。

换向片为彼此绝缘，均匀分布在换向器圆周上的金属片组成。

电刷与换向片滑动接触。

电枢电流通过电刷和连接电枢导体的换向片引入电枢绕组。

电枢旋转时，电刷和换向片就象一个活动接头一样始终与主磁极下的导体连接，使主磁极下电枢导体的电流方向不变，产生使电枢连续旋转的转矩。

（2）产生最大转矩的条件产生最大转矩的条件是：一个磁极下的所有电枢导体的电流方向一致。

或者说，电枢导体产生的合成磁场与主磁场垂直。

（3）直流有刷电机的运行直流有刷电机的运行可用四个基本方程式来描述：①转矩平衡方程式：电流I M流过电枢绕组，载流导体在磁场中受力（受力方向用左手法则判断），产生能使电枢连续旋转的转矩T M。

电机在家用的电器内都是比较普通的设备，没有特殊的规格和作用；而工业电机则不同，比如永磁电机，用于矿业筛选，极大提高作业效率；那么永磁电机跟普通电机有什么区别呢？
无刷直流电机通常情况下转子磁极采用瓦型磁钢，经过磁路设计，可以获得梯形波的气隙磁密，定子绕组多采用集中整距绕组，因此感应反电动势也是梯形波的。

嘉轩（JXS智能驱动，分体式）
无刷直流电机的控制需要位置信息反馈，必须有位置传感器或是采用无位置传感器估计技术，构成自控式的调速系统。

控制时各相电流也尽量控制成方波，逆变器输出电压按照有刷直流电机PWM的方法进行控制即可。

本质上，无刷直流电动机也是一种永磁同步电动机，调速实际也属于变压变频调速范畴。

通常说的永磁同步电动机具有定子三相分布绕组和永磁转子，在磁路结构和绕组分布上保证感应电动势波形为正弦，外加的定子电压和电流也应为正弦波，一般靠交流变压变频器提供。

永磁同步电机控制系统常采用自控式，也需要位置反馈信息，可以采用矢量控制（磁场定向控制）或直接转矩控制的先进控制策略。

那么永磁电机跟普通电机的区别就可以很明显的区分了
普通电机：主要家用，比如风扇/洗衣机等内部电机，电源则是220V家用电，相应功率和应用范围比较小；
永磁电机：主要用于工业，比如煤矿磁选等等，使用环境和场地的要求也比较严格。

电动车用直流无刷电机不同永磁结构对比分析蒋元广;施周;孙晓东;李艳会【摘要】为了提升微型纯电动汽车驱动用无刷直流(BLDC)电机的输出转矩并降低其损耗,对不同永磁结构与充磁方式的BLDC电机进行对比分析.首先,通过测量微型试验车辆的基础参数,对BLDC电机进行功率和转速匹配.其次,在控制永磁体用量的基础上分别确定2种永磁结构的具体结构参数,并对2种具有不同充磁方向永磁体结构进行了具体的分析,以选取最为合适的永磁体形状及充磁方式.最后,基于有限元分析方法,对比分析了平行充磁和径向充磁2种结构BLDC电机的基本电磁性能.有限元分析显示前者输出转矩比后者高3％,转矩脉动低28％,损耗低5％,验证了理论分析的有效性.结果表明,在表贴式BLDC电机在永磁体用量一定的条件下采用平行充磁的永磁结构性能更加出色.【期刊名称】《电气传动》【年(卷),期】2019(049)002【总页数】5页(P61-65)【关键词】纯电动汽车;无刷直流电机;永磁体;有限元分析【作者】蒋元广;施周;孙晓东;李艳会【作者单位】南京越博动力系统股份有限公司,江苏南京 210019;江苏大学汽车与交通工程学院,江苏镇江 212013;江苏大学汽车与交通工程学院,江苏镇江212013;江苏大学汽车工程研究院,江苏镇江 212013;南京越博动力系统股份有限公司,江苏南京 210019【正文语种】中文【中图分类】TM346作为最有潜力的新能源汽车，纯电动汽车具有零油耗、零排放、噪音低等一系列优点。

然而在当前技术条件下，纯电动汽车仍然面临着整车价格高、续航里程短等瓶颈。

因此，在电池技术未取得重大突破之前，车用驱动电机技术水平将直接影响着电动汽车的整车性能。

目前，纯电动汽车驱动用电机主要有异步电机、开关磁阻电机、永磁同步电机、无刷直流（BLDC）电机等。

其中BLDC电机具有输出转矩大、调速范围宽、动态响应快、可靠性高等突出优点，在纯电动汽车中的应用越来越广泛。
