永磁无刷直流电机(电机控制)

直流永磁无刷电机工作原理
直流永磁无刷电机是一种可以使直流电转化为直流电的电机，在我们日常生活中应用广泛，并且在工业生产中也占有重要的地位。

它的工作原理是通过反电势过零触发控制，使得电机转子转动到反电势零位，并且转子停止旋转。

这种电机能够实现无刷驱动，并且具有结构简单、成本低等优点。

直流永磁无刷电机通常由转子、定子、控制器三部分组成。

其中，定子是整个系统的核心，它由定子铁芯、绕组和绝缘材料组成。

转子是在定子内有一个“旋转磁极”的电动机。

转子上的永磁体在通电时产生磁场，在没有电流的情况下，它会自己旋转。

无刷电机的控制系统由上位机和下位机组成。

上位机对下位机发出控制信号，下位机根据控制信号来产生相应的电流来驱动电机转子运转。

上位机和下位机之间通过专用通信线进行通信。

无刷电机的工作原理是利用反电势过零触发控制方法实现电机的无刷驱动和运行，该控制方法可以产生一个在反电势过零点上的电流脉冲，这个脉冲的能量通过定子绕组传递给转子，转子再利用其能量带动电机旋转。

—— 1 —1 —。

永磁无刷直流电动机控制方法
永磁无刷直流电动机控制方法有很多种，以下列举几种常见的方法：
1. 基于电压的控制方法：这种方法通过调节电机的驱动电源电压来控制电机的转速。

可以通过调节PWM（脉冲宽度调制）信号的占空比来控制电机的转速。

2. 基于电流的控制方法：这种方法通过控制电机的相电流来控制电机的转矩。

可以通过调节PWM信号的频率来控制电机的相电流。

3. 位置控制方法：这种方法通过检测电机的转子位置来控制电机的转速和位置。

可以使用轴编码器、霍尔传感器等装置来检测转子位置，并根据实际位置与期望位置之间的差异来调整电机的输入信号，从而实现位置控制。

4. 矢量控制方法：这种方法通过测量电机的电流和电压来实时计算出电机的控制矢量，进而控制电机的转速和转矩。

矢量控制方法可以提供更精确的转速和转矩控制，并且可以减小电机的振动和噪音。

以上仅为常见的几种控制方法，实际应用中可以根据具体需求和系统要求选择合适的控制方法。

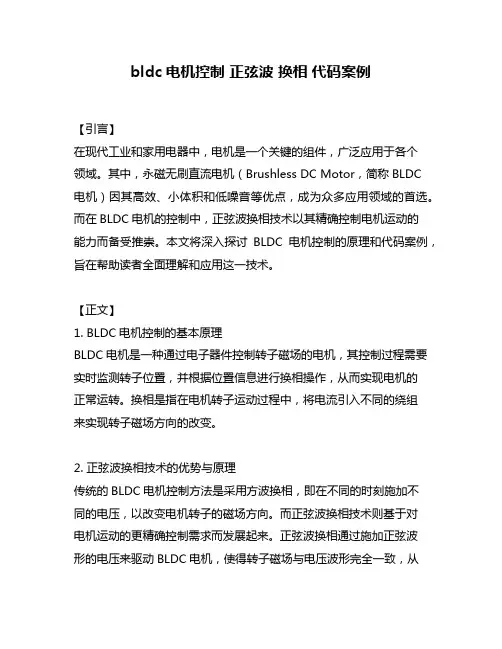

bldc电机控制正弦波换相代码案例【引言】在现代工业和家用电器中，电机是一个关键的组件，广泛应用于各个领域。

其中，永磁无刷直流电机（Brushless DC Motor，简称BLDC电机）因其高效、小体积和低噪音等优点，成为众多应用领域的首选。

而在BLDC电机的控制中，正弦波换相技术以其精确控制电机运动的能力而备受推崇。

本文将深入探讨BLDC电机控制的原理和代码案例，旨在帮助读者全面理解和应用这一技术。

【正文】1. BLDC电机控制的基本原理BLDC电机是一种通过电子器件控制转子磁场的电机，其控制过程需要实时监测转子位置，并根据位置信息进行换相操作，从而实现电机的正常运转。

换相是指在电机转子运动过程中，将电流引入不同的绕组来实现转子磁场方向的改变。

2. 正弦波换相技术的优势与原理传统的BLDC电机控制方法是采用方波换相，即在不同的时刻施加不同的电压，以改变电机转子的磁场方向。

而正弦波换相技术则基于对电机运动的更精确控制需求而发展起来。

正弦波换相通过施加正弦波形的电压来驱动BLDC电机，使得转子磁场与电压波形完全一致，从而实现更加平滑和精确的控制。

3. BLDC电机控制的代码案例为了更好地理解BLDC电机控制的实现过程，以下是一段简单的代码案例，用于控制一个三相BLDC电机的速度和方向：```c#include <stdio.h>#include <stdlib.h>// 定义PWM操作的相关参数#define PWM_FREQUENCY 1000 // PWM信号频率#define PWM_RESOLUTION 8 // PWM信号分辨率// 定义BLDC电机的相位#define PHASE_A 0 // A相#define PHASE_B 1 // B相#define PHASE_C 2 // C相// BLDC电机的代码逻辑int main() {// 初始化引脚和PWM模块等相关配置// 设置PWM的频率和分辨率set_pwm_frequency(PWM_FREQUENCY);set_pwm_resolution(PWM_RESOLUTION);// 设置电机转向（正转或反转）// 无限循环中进行换相操作while(1) {// 根据转子位置判断当前应该工作在哪个相位// 根据相位和PWM时钟的占空比来控制电机// 停顿一段时间，等待下一步换相操作delay(10);}return 0;}```4. 总结与回顾通过本文的学习，我们了解到了BLDC电机控制中正弦波换相技术的优势和原理，并通过一个简单的代码案例展示了BLDC电机控制的实现过程。

永磁无刷直流电机控制系统设计1.电机模型的建立：建立电机的数学模型是进行控制系统设计的第一步。

永磁无刷直流电机可以使用动态数学模型来描述其动态特性，常用的模型包括简化的转子动态模型和电动机状态空间模型。

简化的转子动态模型以电机的电磁转矩方程为基础，通过建立电机的电流-转速模型来描述电机的动态响应。

这个模型通常用于低频控制和电机启动阶段的设计。

电动机状态空间模型则是通过将电机的状态变量表示为电流和转速变量，用微分方程的形式描述电机的动态特性。

这个模型适用于高频控制和电机稳态响应分析。

2.控制器设计：经典的控制方法包括比例积分控制器（PI）和比例积分微分控制器（PID）。

比例积分控制器是最简单的控制器，通过调节电流的比例增益和积分时间来控制电机的速度。

这种控制器适用于低精度控制和对动态响应要求不高的应用。

比例积分微分控制器在比例积分控制器的基础上增加了微分项，通过调节微分时间来控制系统的阻尼比，提高系统的稳定性和动态响应。

3.参数调节：在控制器设计中，参数调节和整定是非常重要的环节，主要包括根据系统的要求选择合适的控制器参数，并进行优化。

参数调节可以通过试探法、经验法和优化算法等方法进行。

其中，试探法和经验法是相对简单的方法，通过调整控制器的参数值来达到稳定运行或者较好的控制性能。

优化算法可以通过数学模型和计算机仿真的方式进行，通过优化目标函数和约束条件，得到最合适的控制器参数。

总结起来，永磁无刷直流电机控制系统设计主要包括电机模型的建立、控制器设计和参数调节。

在设计过程中，需要根据系统的要求选择合适的控制器，通过参数调节和优化算法来提高系统的稳定性和动态性能。

永磁无刷直流电机设计实例永磁无刷直流电机（Brushless DC Motor，BLDC）是一种形式先进的电机，具有高效率、长寿命、高功率密度、高控制精度等优点，已广泛应用于机床、机器人、电动工具等领域。

在本文中，我们将介绍永磁无刷直流电机的设计实例。

1. 电机参数计算在进行永磁无刷直流电机设计之前，首先需要计算出电机的一些参数，包括额定功率、额定转速、额定电压、额定电流等。

这些参数将作为电机设计的基础。

1.1 标称功率Pn = Tmax × ωnPn 为电机标称功率，Tmax 为电机最大扭矩，ωn 为电机额定转速。

1.2 额定转速永磁无刷直流电机的额定转速通常由应用需求决定。

对于电动工具来说，需要较高的额定转速，而对于机床来说，需要较低的额定转速。

通常情况下，可以根据应用的要求来选择适当的额定转速。

永磁无刷直流电机的额定电压通常由电源系统决定。

通常情况下，可以选择电压稳定器或直流电源来提供稳定的电压。

根据实际需求和电源系统的限制，可以确定电机的额定电压。

2. 永磁体设计永磁体是永磁无刷直流电机中最重要的组件之一，其设计将直接影响电机的性能。

永磁体的设计包括永磁体的形状、尺寸以及选用的材料。

2.1 形状与尺寸永磁体的形状和尺寸对电机的输出特性有着重要的影响。

通常情况下，可以选择方形、圆形、椭圆形等形状，并根据电机设计参数计算出永磁体的尺寸。

2.2 材料选择永磁体选用的材料决定了电机的性能。

目前常用的永磁体材料有 NdFeB、SmCo、AlNiCo 等。

不同的永磁体材料具有不同的磁性能、机械性能和耐温性能，应根据实际应用需求进行选择。

3. 绕组设计绕组是永磁无刷直流电机中的另一个关键组件，在电机的输出特性和效率上起着重要作用。

绕组的设计涉及到绕组的形状、导线直径、匝数和线材材料等方面。

绕组的形状通常与永磁体相对应，可以根据永磁体的形状来确定绕组的形状。

3.2 导线直径导线直径直接影响到电机的电阻和电感，对电机的输出特性和效率有着重要影响。

永磁直流无刷电机和永磁同步电机1. 引言说到电机，很多人可能觉得这就是个硬邦邦的技术话题，其实啊，电机就像我们生活中的小助手，默默为我们的日常服务。

今天，我们就来聊聊两种电机：永磁直流无刷电机（BLDC）和永磁同步电机（PMSM）。

它们都是以“永磁”命名，听起来是不是很高大上？实际上，这两位“电机明星”各有千秋，各有自己的粉丝群体，来，咱们一起深入了解一下它们的故事。

2. 永磁直流无刷电机（BLDC）2.1 什么是BLDC？首先，永磁直流无刷电机就像是一位现代的“高科技小伙”，它的无刷设计让它比传统的有刷电机更加出色。

大家知道，电机里有刷子，像是老古董，容易磨损，还得频繁换，真是让人烦。

可是BLDC就不同了，它彻底告别了刷子，效率高得惊人，使用寿命也大大延长。

听说，有的人用了好几年都没出毛病，简直就像是电机界的“长青树”！2.2 BLDC的应用场景说到应用，BLDC可不是个闲人，简直可以说是无处不在。

无论是电动车、空调，还是咱们常见的吸尘器，甚至是智能手机里的马达，BLDC都有一席之地。

试想一下，当你在炎热的夏天打开空调，清凉的风吹来，那可都是BLDC在默默工作呢！而且，它运行的时候安静得就像小猫咪，让你在家里享受宁静时光。

3. 永磁同步电机（PMSM）3.1 PMSM的特性再来说说永磁同步电机，PMSM也不甘示弱。

它像是一位稳重的绅士，拥有极高的扭矩密度和出色的控制性能。

这位绅士可是电机界的“技术流”，使用的是同步原理，能在各类负载下稳定工作，简直是个全能选手。

很多时候，PMSM被广泛应用在工业领域，比如数控机床、自动化设备等。

它的表现就像一位经验丰富的老手，踏实稳重，给人一种值得信赖的感觉。

3.2 PMSM的优缺点当然，PMSM也有自己的小脾气。

相比BLDC，它的制造成本稍高，毕竟技术含量在那里。

不过，物有所值，使用寿命和运行效率可都是杠杠的，能让你省不少电费呢！这就好比买了个高档手机，虽然贵，但它的性能和体验真心让人满意。

永磁直流无刷电机工作原理
永磁直流无刷电机（Permanent Magnet Brushless DC Motor）通过电子器件对电流进行精确控制，实现电机的转速和转矩的调节。

其中的"无刷"意味着无需使用电刷和电刷环，电机转子上的永磁体直接与电机驱动电路（电子控制器）相连。

永磁直流无刷电机通常由三部分组成：定子、转子和电子控制器。

定子是电机的静止部分，包含三个相互交错的绕组，每个绕组之间相位差120度。

转子是电机的旋转部分，上面装有永磁体。

电子控制器负责监测和控制电机的电流和电压。

工作原理如下：
1. 电子控制器接收来自外部的控制信号，根据信号的参数计算所需的电流和电压，并将其提供给电机绕组。

2. 当电机通电时，电流将依次流过三个绕组，产生一个旋转磁场。

3. 由于转子上的永磁体受到旋转磁场的作用，它将试图与旋转磁场保持同步，并随着磁场的旋转而旋转。

4. 通过电子控制器不断调整绕组的电流和电压，确保转子始终与旋转磁场保持同步。

5. 转子的旋转产生了机械功，可以用来驱动机械负载。

需要注意的是，电子控制器的精确控制是通过对电流和电压进行高频调制实现的，通常需要使用专门的电机驱动芯片（例如霍尔传感器或编码器）来检测转子的位置和速度，并根据这些信息调整控制信号，以实现良好的性能和效率。

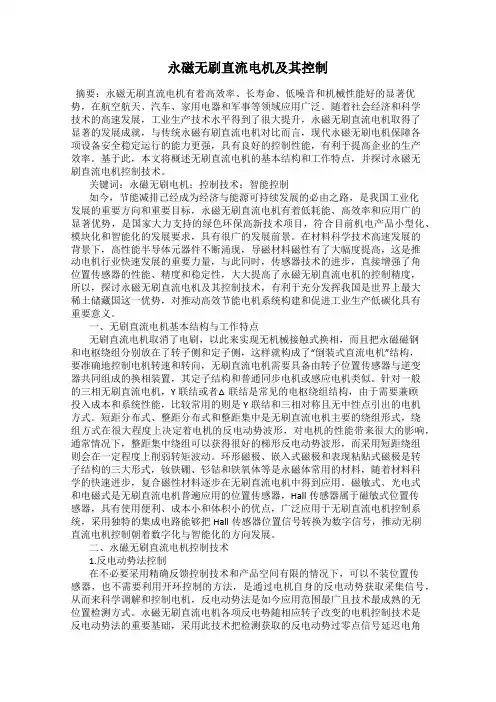

永磁无刷直流电机及其控制摘要：永磁无刷直流电机有着高效率、长寿命、低噪音和机械性能好的显著优势，在航空航天、汽车、家用电器和军事等领域应用广泛。

随着社会经济和科学技术的高速发展，工业生产技术水平得到了很大提升，永磁无刷直流电机取得了显著的发展成就，与传统永磁有刷直流电机对比而言，现代永磁无刷电机保障各项设备安全稳定运行的能力更强，具有良好的控制性能，有利于提高企业的生产效率。

基于此，本文将概述无刷直流电机的基本结构和工作特点，并探讨永磁无刷直流电机控制技术。

关键词：永磁无刷电机；控制技术；智能控制如今，节能减排已经成为经济与能源可持续发展的必由之路，是我国工业化发展的重要方向和重要目标，永磁无刷直流电机有着低耗能、高效率和应用广的显著优势，是国家大力支持的绿色环保高新技术项目，符合目前机电产品小型化、模块化和智能化的发展要求，具有很广的发展前景。

在材料科学技术高速发展的背景下，高性能半导体元器件不断涌现，导磁材料磁性有了大幅度提高，这是推动电机行业快速发展的重要力量，与此同时，传感器技术的进步，直接增强了角位置传感器的性能、精度和稳定性，大大提高了永磁无刷直流电机的控制精度，所以，探讨永磁无刷直流电机及其控制技术，有利于充分发挥我国是世界上最大稀土储藏国这一优势，对推动高效节能电机系统构建和促进工业生产低碳化具有重要意义。

一、无刷直流电机基本结构与工作特点无刷直流电机取消了电刷，以此来实现无机械接触式换相，而且把永磁磁钢和电枢绕组分别放在了转子侧和定子侧，这样就构成了“倒装式直流电机”结构，要准确地控制电机转速和转向，无刷直流电机需要具备由转子位置传感器与逆变器共同组成的换相装置，其定子结构和普通同步电机或感应电机类似。

针对一般的三相无刷直流电机，Y联结或者△联结是常见的电枢绕组结构，由于需要兼顾投入成本和系统性能，比较常用的则是Y联结和三相对称且无中性点引出的电机方式。

短距分布式、整距分布式和整距集中是无刷直流电机主要的绕组形式，绕组方式在很大程度上决定着电机的反电动势波形，对电机的性能带来很大的影响，通常情况下，整距集中绕组可以获得很好的梯形反电动势波形，而采用短距绕组则会在一定程度上削弱转矩波动。

永磁无刷直流电机工作原理知乎永磁无刷直流电机是一种采用永磁体作为励磁源，通过电子器件进行电流控制的电机。

它相比传统的有刷直流电机，具有结构简单、转速范围广、效率高等优点，被广泛应用于各种领域。

我们来了解一下永磁无刷直流电机的结构。

它主要由转子和定子两部分组成。

转子是由永磁体组成，永磁体的磁场可以提供转子的磁场。

定子上布置了若干绕组，通过这些绕组与转子磁场的相互作用，实现电机的运动。

我们来看一下永磁无刷直流电机的工作原理。

当电机通电时，电流会通过定子绕组，产生磁场。

磁场与转子上的永磁体磁场相互作用，使得转子受到力矩的作用，从而开始转动。

同时，电流的方向也会根据传感器的反馈进行调整，以保持电机的转速稳定。

在永磁无刷直流电机中，转子上的永磁体起到了关键的作用。

永磁体的磁场强度决定了电机的输出功率和转矩。

而永磁体的材料选择和制造工艺则直接影响了电机的性能。

目前常用的永磁体材料有钕铁硼磁铁和磁体陶瓷等，它们具有高磁能积、高矫顽力和稳定的磁性能。

永磁无刷直流电机还需要通过电子器件进行电流控制。

这些电子器件通常包括功率电子器件和驱动电路。

功率电子器件用于将电源提供的直流电转换成交流电，以产生恰当的电磁场。

而驱动电路则根据传感器的反馈信号，控制功率电子器件的开关状态，以实现电机的转速调节和保护功能。

传统的有刷直流电机需要通过机械刷子和换向器来实现转子的磁场变化。

而永磁无刷直流电机通过电子器件控制电流，不再需要机械刷子和换向器，从而避免了机械磨损和换向器故障等问题。

这不仅提高了电机的可靠性和寿命，还减小了电机的体积和重量。

总的来说，永磁无刷直流电机是一种高效、可靠的电机。

它通过永磁体提供转子磁场，通过电子器件控制电流，实现电机的运动。

相比传统的有刷直流电机，永磁无刷直流电机具有结构简单、转速范围广、效率高等优点。

在电动车、机器人、家用电器等领域得到了广泛应用。

随着永磁材料和电子器件的不断发展，永磁无刷直流电机的性能还将进一步提升，为各种应用场景带来更多可能性。

永磁无刷直流电机控制系统设计永磁无刷直流电机控制系统设计一、引言永磁无刷直流电机（Permanent Magnet Brushless DC Motor，简称BLDC）是一种新型的电动机，具有结构简单、运行可靠、效率高等优点，在工业、交通、家电等领域得到广泛应用。

为了实现对BLDC电机的精确控制，设计一个高效稳定的控制系统成为必要之举。

本文将分析和论述永磁无刷直流电机控制系统设计的一些关键要素和方法。

二、永磁无刷直流电机基本原理BLDC电机是通过控制电流通与断，使电机的一组定子绕组提供恒定的磁场，从而推动转子转动的一种电动机。

根据转子上磁极的个数，可以分为两极、四极、六极等型号的BLDC电机。

当定子绕组中的三个相位依次通断电流时，电机能够顺利运转。

三、BLDC电机控制系统设计要素1. 传感器信号获取为了控制BLDC电机的运行，需要获取电机运行状态的反馈信号。

常用的传感器有霍尔效应传感器和位置传感器。

霍尔效应传感器可以感知电机转子磁场的变化，提供转子位置的信息。

位置传感器则提供更加精确的转子位置反馈，用以计算电机的转速和角度。

2. 电机控制算法在BLDC电机控制系统中，常用的控制算法有直接转矩控制（Direct Torque Control，简称DTC）和磁场定向控制（Field Oriented Control，简称FOC）等。

DTC算法通过对电流和磁通矢量进行控制，能够在实时动态调整电机的转矩和速度。

FOC算法则是通过调整控制电流的矢量方向，实现对电机转矩和速度的精确控制。

3. 电机驱动器选型电机驱动器是BLDC电机控制系统中的一个重要组成部分，其功能是将控制信号转化为实际电机转子的驱动电流。

在选择电机驱动器时，要考虑电机的功率、电压范围、控制接口等因素。

常见的驱动器类型有电流型和电压型两种，根据电机的实际需求进行选择。

四、永磁无刷直流电机控制系统设计方法1. 系统硬件搭建首先需要根据电机的参数和要求，选取合适的传感器和驱动器，并进行硬件搭建。

永磁无刷直流电机的控制方法嘿，咱今儿就来聊聊永磁无刷直流电机的控制方法。

这玩意儿啊，就好像是一辆汽车，你得知道怎么去驾驭它，才能让它跑得又快又稳。

永磁无刷直流电机，听起来是不是很高大上？其实啊，它就在我们身边好多地方默默工作着呢！比如说那些电动工具啦，还有一些智能设备啥的。

那怎么控制它呢？这就好比你要驯服一匹烈马。

首先呢，你得了解它的脾气性格，知道它啥时候该发力，啥时候该歇歇。

有一种方法叫电压控制法，这就像是给电机喂饭，给它合适的电压，它就能有力气干活啦。

但给多了不行，给少了也不行，得恰到好处，就跟咱吃饭一样，吃多了撑得慌，吃少了饿得慌。

还有电流控制法呢，这就像是给电机的血液流量做调节。

电流大了，电机可能就累坏了；电流小了，它又使不上劲。

哎呀，你说这控制电机是不是跟咱过日子似的，得讲究个平衡？不能太急，也不能太缓。

咱再说说速度控制法，这就好比给电机装上了速度表，你想让它跑多快，就给它调多快。

就像你开汽车，想快点就踩油门，想慢点就松松脚。

那这些控制方法难不难呢？说难也不难，说简单也不简单。

这得看你有没有那份耐心和细心啦。

你要是马马虎虎的，那电机可不听你的话哟。

就像学骑自行车，一开始你可能会摔倒，会觉得很难，但只要你坚持，慢慢就会找到感觉，就能骑得稳稳当当啦。

控制永磁无刷直流电机也是这样啊，刚开始可能会觉得有点头疼，但只要你多研究研究，多试试，肯定能掌握其中的窍门。

你想想看，要是你能把这电机控制得乖乖的，让它干啥就干啥，那多有成就感啊！就像你驯服了一头凶猛的野兽，让它变成你的得力助手。

所以啊，别小瞧了这永磁无刷直流电机的控制方法，这里面的学问可大着呢！咱可得好好琢磨琢磨，让这小家伙为我们好好服务。

你说是不是这个理儿？。

永磁直流无刷电机工作原理
永磁直流无刷电机（BLDC）的工作原理基于定子线圈和转子磁铁之间的相互作用。

具体如下：
1.基本结构：在无刷直流电机中，永久磁铁通常作为转子，而线圈则作
为定子。

这与传统的有刷直流电机相反，后者通常是线圈为转子，磁铁为定子。

2.电子换相：为了产生连续的旋转运动，无刷直流电机使用电子换相来
替代传统直流电机中的碳刷和换向器。

这涉及到使用霍尔传感器或通过检测反电动势来确定转子的位置，并据此控制定子线圈的电流，以产生适当的磁场推动转子转动。

3.磁场交互：当定子线圈通入电流时，它会产生一个磁场。

由于转子是
永磁体，它也会有一个固定的磁场。

两个磁场之间的相互作用会导致转子旋转。

4.绕组通电控制：通过改变输入到定子线圈上的电流波形和频率，可以
在绕组线圈周围形成一个旋转的磁场。

这个旋转磁场会驱动转子连续转动，从而带动电机工作。

5.效率与性能：无刷直流电机的效率通常比有刷直流电机高，因为它们
减少了因摩擦和电气接触造成的损耗。

此外，它们还提供了更好的控制性能，因为可以通过改变提供给定子线圈的电流来精确控制转速和扭矩。

总结来说，永磁直流无刷电机通过电子方式控制定子线圈中的电流，以产生旋转磁场，该磁场与转子上的永磁体相互作用，从而驱动电机旋转。

这种设计使得无刷直流电机具有更高的效率和更好的控制特性，适用于多种应用，如无人机、电动汽车和家用电器等。

永磁无刷直流电机的工作原理1. 引言永磁无刷直流电机是一种常见的电动机类型，广泛应用于家电、工业设备、交通工具等领域。

它具有高效率、高功率密度、高可靠性等优点，因此备受青睐。

本文将详细解释永磁无刷直流电机的基本原理，包括结构、工作原理和控制方法。

2. 结构永磁无刷直流电机主要由转子和定子两部分组成。

2.1 转子转子是永磁无刷直流电机的旋转部分，通常由多个磁铁组成。

这些磁铁被称为永磁体，因为它们在没有外部电源的情况下产生恒定的磁场。

转子可以采用不同的形式，如表面贴装型、内置型等。

2.2 定子定子是永磁无刷直流电机的固定部分，通常由若干个线圈组成。

这些线圈被称为绕组，它们通过通以电流产生旋转磁场。

3. 工作原理永磁无刷直流电机的工作原理基于磁场的相互作用和电流的控制。

3.1 磁场相互作用当绕组通以电流时，定子产生旋转磁场。

这个旋转磁场与转子上的永磁体产生相互作用，导致转子开始旋转。

具体来说，当定子线圈通以电流时，它产生一个磁场。

这个磁场会与转子上的永磁体的磁场相互作用，产生力矩。

由于力矩的存在，转子开始旋转。

3.2 电流控制为了使永磁无刷直流电机正常工作，需要对定子绕组通以适当的电流。

这个电流可以通过控制器来实现。

控制器根据转子位置和速度等信息，计算出所需的电流信号，并将其发送给定子绕组。

通过控制电流大小和方向，可以实现对永磁无刷直流电机的精确控制。

3.3 增加效率为了提高永磁无刷直流电机的效率，可以采取一些额外措施。

可以通过优化定子绕组设计和材料选择来降低电阻损耗。

较低的电阻损耗会减少能量的浪费，提高效率。

可以采用磁体的优化设计，使其磁场更加均匀和稳定。

这样可以减少转子与定子之间的摩擦力，提高效率。

可以通过改进控制算法和电路设计来提高系统响应速度和功率因数。

这些措施可以减少能量损失，并提高整体效率。

4. 控制方法永磁无刷直流电机可以通过不同的控制方法实现不同的运行方式。

4.1 直流刷子控制直流刷子控制是一种常见的控制方法，通过对绕组通以脉冲宽度调制（PWM）信号来控制电流大小和方向。

BLDC永磁电机及其控制原理BLDC永磁电机（BLDC，Brushless DC motor）是一种无刷直流电动机，通过电子换向器来实现转子的可控电流和电磁力矩。

相比于传统的有刷直流电机，BLDC电机具有更高的效率、更低的噪音和更长的使用寿命，因此在许多领域得到了广泛应用，比如电动车、工业自动化和家电等。

BLDC电机由定子（stator）和转子（rotor）组成。

定子上绕有三相对称的线圈，在每个线圈上通过交流电，产生旋转磁场。

转子上则有多对永磁体（通常是永磁铁）有序分布，这些永磁体的北极和南极之间形成一对一对的磁对。

当定子线圈的电流发生变化时，定子上产生的旋转磁场会与转子上的磁对相互作用，导致转子发生转动。

BLDC电机的控制原理主要包括PWM调制、传感器反馈和闭环控制。

PWM调制：PWM（Pulse Width Modulation）调制技术是一种通过调节脉冲宽度来控制电压的方法。

在BLDC电机控制中，PWM调制技术被用来调节定子线圈的电流。

根据转速和负载需求，控制器会计算出合适的电流大小和方向，并按照PWM调制的方式将电流施加到对应的定子线圈上。

这样就可以实现旋转磁场的调节，从而控制转子的旋转。

传感器反馈：传感器反馈可以提供转子位置信息和转子转速信息，从而实现对BLDC电机的准确控制。

传感器通常包括霍尔传感器和编码器传感器。

霍尔传感器安装在定子上，可以检测转子的位置，提供给控制器作为反馈信号。

编码器传感器则可以实时测量转子的转速，反馈给控制器。

闭环控制：闭环控制是BLDC电机控制的一种方法，通过比较实际转子位置和期望转子位置，控制器可以根据误差来调整电流大小和方向，从而实现对电机的准确控制。

闭环控制可以实现对电机的速度和位置的闭环调节，提高电机的准确性和稳定性。

总结起来，BLDC永磁电机通过PWM调制、传感器反馈和闭环控制来实现对电机的准确控制。

通过调节定子线圈的电流，电机可以产生旋转磁场，从而驱动转子转动。

无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，简称BLDC）是一种新型的电机，它与传统的有刷直流电机相比具有无刷、长寿命、低噪音、高效率等优点，因此在众多电动设备中得到广泛应用。

下面将介绍无刷直流电机的运行原理以及基本控制方法。

无刷直流电机由转子和定子组成。

定子上通常安装有三个正弦波分布的绕组，转子上安装有多个永磁体。

当电源施加在定子绕组上时，绕组内产生三相交流磁场，永磁体受到定子磁场的作用而旋转。

无刷电机实际上是一种由电脉冲驱动的电机，控制器通过给定的电流波形控制磁场的大小和方向，从而控制电机的转速和方向。

1.开环控制：开环控制是指在控制电机转速时仅根据给定转速信号来控制电机的工作状态，不考虑电机实际转速，也不进行反馈控制。

开环控制简单、成本低，但对于负载变化、电压波动等因素敏感，稳定性较差。

开环控制主要有直接转速控制和扭矩控制两种方式。

(1)直接转速控制：通过控制输入电压或电流的大小来控制电机的转速。

比如，PWM控制器可以根据所设定的占空比控制电流的大小，从而影响电机的转速。

(2)扭矩控制：通过控制输入电流的大小来控制电机的输出扭矩。

可以使用电流传感器来测量电机的电流，并通过调整电流大小来控制扭矩输出。

2.闭环控制：闭环控制是在开环控制的基础上加入反馈控制，以提高电机的稳定性和动态性能。

闭环控制可以根据电机实际转速与设定转速之间的误差来调整控制信号，从而使电机的运行更加精确。

通常使用位置传感器、速度传感器或反电动势等反馈信号来进行闭环控制。

闭环控制的主要方式包括位置环控制、速度环控制和电流环控制。

(1)位置环控制：通过位置传感器检测电机的位置，并将该信息与设定位置进行比较，然后根据误差信号进行控制。

位置环控制可以实现较高的精度，但对传感器的要求较高。

(2)速度环控制：通过速度传感器检测电机的转速，并将该信息与设定转速进行比较，然后根据误差信号进行控制。
