管线完整性管理

油气输送管道完整性管理规范一、总则1. 为了保证油气输送管道的完整性，保护人民群众的安全，防止资源的浪费和污染，特制订本规范。

2. 本规范适用于全国范围内的油气输送管道。

二、监管机构1. 由行业主管部门对油气管道完整性进行监督。

2. 各省份及地方人民政府应建立或委托专业机构负责通过定期的安全检查和监督来确保油气输送管道的完整性。

三、油气输送管道的安全检查1. 由拥有专业油气输送设备使用许可的机构对油气管道进行定期的安全检查和检测。

2. 机构应定期检查管道的外观，结构和装置保护，确保无损坏现象发生。

进行适当的腐蚀控制，并定期检查腐蚀情况，防止管线腐蚀破坏完整性。

3. 机构应定期检查防腐蚀改造和修理工作情况，确保管道安全。

4. 工程施工单位应定期检查油气管道是否受到机械损坏或其它不可预料因素影响。

5. 严禁以任何方式、暗地等未经允许穿越、改变油气管道。

1. 设立油气输送管道的安全管理部门和责任人，负责管道完整性监管。

2. 建立完善的油气管道维护和保养机制，预防管道的损坏。

3. 加强人员的安全教育，保证油气管道的安全生产。

4. 建立完善的专业技术人员搜寻、救援、维修及疏散体系，以便根据工程项目需要进行及时、准确、及时地应急处理工作，保障人民群众的生命安全与财产安全。

五、处罚1. 对违反本规范的行为将依照国家的相关法律法规进行处理。

2. 违反使用油气管道的完整性管理规定的，由有关领导或行政相对人依法责令改正，并依法给予处罚。

3. 构成犯罪的，由治安警察机关依法追究责任。

六、附则本规范自发布之日起施行。

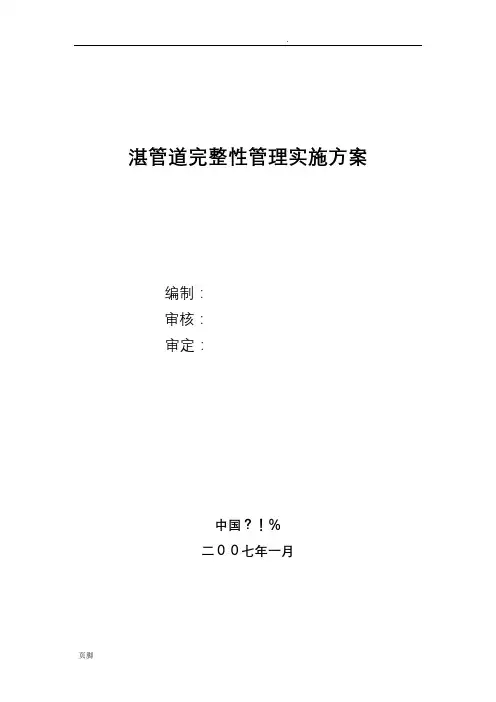

湛管道完整性管理实施方案编制：审核：审定：中国？！％二００七年一月目录一、完整性管理概述1、管道完整性管理的概念2、开展管道完整性管理的重要性及原则3、管道完整性管理的主要内容4、国内外管道完整性管理进展二、？原油管道完整性建设构想及步骤1、！！！管道管理的现状和存在的问题2、！！！管道完整性管理建设的步骤三、实施管道完整性管理的总体方案1、建立湛管道完整性管理框架体系文件2、管道完整性管理系统平台3、完整性数据的收集及阶段要求4、管道风险评价5、完整性评价一、完整性管理概述随着科技的不断发展，管道完整性管理已经成为全球管道技术发展的重要内容。

国家发改委、安监局发出文件《关于贯彻落实国务院安委会工作要求全面推行油气输送管道完整性管理的通知》发改能源〔2016〕2197号指出：各单位要坚持“安全第一、预防为主、综合治理”的方针，牢固树立以人为本、安全发展理念，建立完善油气输送管道完整性管理体系，加强管道完整性管理，不断识别和评价管道风险因素，采取有效风险消减措施，确保管道结构功能完整、风险受控，减少和预防管道事故发生，实现管道安全、可靠、经济运行。

1、管道完整性管理的概念管道完整性（Pipeline Integrity）是指：●管道始终处于安全可靠的工作状态；●管道在物理和功能上是完整的；●管道处于受控状态；●管道运营单位不断采取行动防止管道事故的发生；●管道完整性与管道的设计、施工、运行、维护、检修和管理的各个过程是密切相关的。

管道完整性管理：通过根据不断变化的管道因素，对管道运营中面临的安全因素的识别和评价，制定相应的风险控制对策，不断改善识别到的不利影响因素，从而将管道运营的风险水平控制在合理的、可接受的范围内，达到减少管道事故发生、经济合理地保证管道安全运行管理技术的目的。

完整性管理的实质是，评价不断变化的管道系统的安全风险因素，并对相应的安全维护活动做出调整。

管道完整性管理是预防管道事故发生、实现事前预控的重要手段，它以管道安全为目标并持续改进的系统管理体系，其内容涉及管道的设计、施工、运行、监控、维修、更换、质量控制和通讯系统等全过程，并贯穿管道整个运行期。

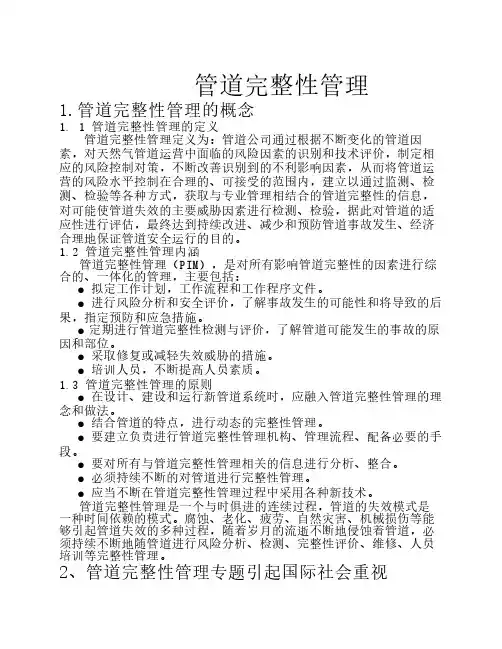

管道完整性管理1.管道完整性管理的概念1. 1 管道完整性管理的定义 管道完整性管理定义为：管道公司通过根据不断变化的管道因素，对天然气管道运营中面临的风险因素的识别和技术评价，制定相应的风险控制对策，不断改善识别到的不利影响因素，从而将管道运营的风险水平控制在合理的、可接受的范围内，建立以通过监测、检测、检验等各种方式，获取与专业管理相结合的管道完整性的信息，对可能使管道失效的主要威胁因素进行检测、检验，据此对管道的适应性进行评估，最终达到持续改进、减少和预防管道事故发生、经济合理地保证管道安全运行的目的。

1.2 管道完整性管理内涵管道完整性管理（PIM），是对所有影响管道完整性的因素进行综合的、一体化的管理，主要包括：● 拟定工作计划，工作流程和工作程序文件。

● 进行风险分析和安全评价，了解事故发生的可能性和将导致的后果，指定预防和应急措施。

● 定期进行管道完整性检测与评价，了解管道可能发生的事故的原因和部位。

● 采取修复或减轻失效威胁的措施。

● 培训人员，不断提高人员素质。

1.3 管道完整性管理的原则● 在设计、建设和运行新管道系统时，应融入管道完整性管理的理念和做法。

● 结合管道的特点，进行动态的完整性管理。

● 要建立负责进行管道完整性管理机构、管理流程、配备必要的手段。

● 要对所有与管道完整性管理相关的信息进行分析、整合。

● 必须持续不断的对管道进行完整性管理。

● 应当不断在管道完整性管理过程中采用各种新技术。

管道完整性管理是一个与时俱进的连续过程，管道的失效模式是一种时间依赖的模式。

腐蚀、老化、疲劳、自然灾害、机械损伤等能够引起管道失效的多种过程，随着岁月的流逝不断地侵蚀着管道，必须持续不断地随管道进行风险分析、检测、完整性评价、维修、人员培训等完整性管理。

2、管道完整性管理专题引起国际社会重视从国际上来看，尽管人们对管道完整性已经进行了不少研究，但目前管道完整性仍然是管道工程研究的热点问题。

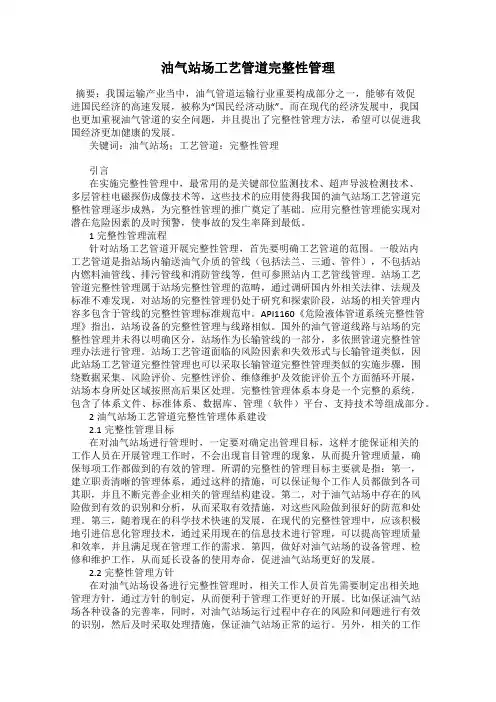

油气站场工艺管道完整性管理摘要：我国运输产业当中，油气管道运输行业重要构成部分之一，能够有效促进国民经济的高速发展，被称为“国民经济动脉”。

而在现代的经济发展中，我国也更加重视油气管道的安全问题，并且提出了完整性管理方法，希望可以促进我国经济更加健康的发展。

关键词：油气站场；工艺管道；完整性管理引言在实施完整性管理中，最常用的是关键部位监测技术、超声导波检测技术、多层管柱电磁探伤成像技术等，这些技术的应用使得我国的油气站场工艺管道完整性管理逐步成熟，为完整性管理的推广奠定了基础。

应用完整性管理能实现对潜在危险因素的及时预警，使事故的发生率降到最低。

1完整性管理流程针对站场工艺管道开展完整性管理，首先要明确工艺管道的范围。

一般站内工艺管道是指站场内输送油气介质的管线（包括法兰、三通、管件），不包括站内燃料油管线、排污管线和消防管线等，但可参照站内工艺管线管理。

站场工艺管道完整性管理属于站场完整性管理的范畴，通过调研国内外相关法律、法规及标准不难发现，对站场的完整性管理仍处于研究和探索阶段，站场的相关管理内容多包含于管线的完整性管理标准规范中。

API1160《危险液体管道系统完整性管理》指出，站场设备的完整性管理与线路相似。

国外的油气管道线路与站场的完整性管理并未得以明确区分，站场作为长输管线的一部分，多依照管道完整性管理办法进行管理。

站场工艺管道面临的风险因素和失效形式与长输管道类似，因此站场工艺管道完整性管理也可以采取长输管道完整性管理类似的实施步骤，围绕数据采集、风险评价、完整性评价、维修维护及效能评价五个方面循环开展，站场本身所处区域按照高后果区处理。

完整性管理体系本身是一个完整的系统，包含了体系文件、标准体系、数据库、管理（软件）平台、支持技术等组成部分。

2油气站场工艺管道完整性管理体系建设2.1完整性管理目标在对油气站场进行管理时，一定要对确定出管理目标，这样才能保证相关的工作人员在开展管理工作时，不会出现盲目管理的现象，从而提升管理质量，确保每项工作都做到的有效的管理。

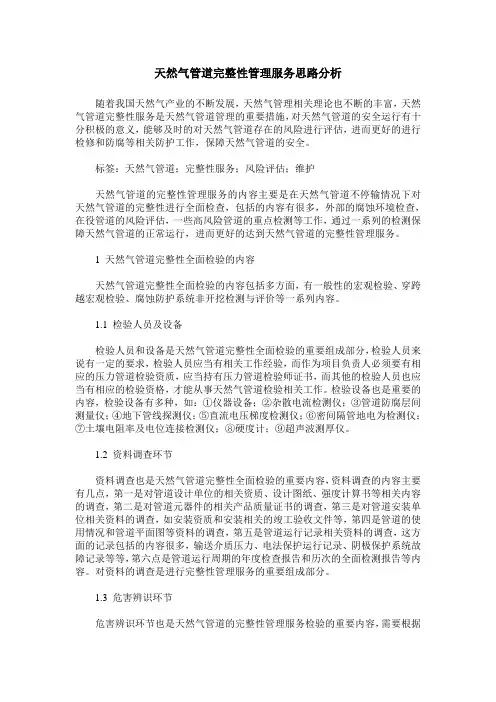

天然气管道完整性管理服务思路分析随着我国天然气产业的不断发展，天然气管理相关理论也不断的丰富，天然气管道完整性服务是天然气管道管理的重要措施，对天然气管道的安全运行有十分积极的意义，能够及时的对天然气管道存在的风险进行评估，进而更好的进行检修和防腐等相关防护工作，保障天然气管道的安全。

标签：天然气管道；完整性服务；风险评估；维护天然气管道的完整性管理服务的内容主要是在天然气管道不停输情况下对天然气管道的完整性进行全面检查，包括的内容有很多，外部的腐蚀环境检查，在役管道的风险评估，一些高风险管道的重点检测等工作，通过一系列的检测保障天然气管道的正常运行，进而更好的达到天然气管道的完整性管理服务。

1 天然气管道完整性全面检验的内容天然气管道完整性全面检验的内容包括多方面，有一般性的宏观检验、穿跨越宏观检验、腐蚀防护系统非开挖检测与评价等一系列内容。

1.1 检验人员及设备检验人员和设备是天然气管道完整性全面检验的重要组成部分，检验人员来说有一定的要求，检验人员应当有相关工作经验，而作为项目负责人必须要有相应的压力管道检验资质，应当持有压力管道检验师证书，而其他的检验人员也应当有相应的检验资格，才能从事天然气管道检验相关工作。

检验设备也是重要的内容，检验设备有多种，如：①仪器设备；②杂散电流检测仪；③管道防腐层间测量仪；④地下管线探测仪；⑤直流电压梯度检测仪；⑥密间隔管地电为检测仪；⑦土壤电阻率及电位连接检测仪；⑧硬度计；⑨超声波测厚仪。

1.2 资料调查环节资料调查也是天然气管道完整性全面检验的重要内容，资料调查的内容主要有几点，第一是对管道设计单位的相关资质、设计图纸、强度计算书等相关内容的调查，第二是对管道元器件的相关产品质量证书的调查，第三是对管道安装单位相关资料的调查，如安装资质和安装相关的竣工验收文件等，第四是管道的使用情况和管道平面图等资料的调查，第五是管道运行记录相关资料的调查，这方面的记录包括的内容很多，输送介质压力、电法保护运行记录、阴极保护系统故障记录等等，第六点是管道运行周期的年度检查报告和历次的全面检测报告等内容。

前言近年来近海石油工业的不断发展,使得海底管线在近海石油及天然气的大量开采运营中得到了广泛应用。

对于海上油气开采，海底管道是一种非常方便快捷的运输方式，但是海底管道一旦发生泄漏，那么带来的后果也是十分的严重的，会对人身安全、环境以及经济财产带来一定的损失。

因此，减少事故的发生,将风险控制在管理者容许的范围之内是很有必要的,可以通过对其进行完整性管理，监控海底管道的运行状态，以便及时的采取相应的措施来降低管道失效的概率。

随着2002年5月《管道安全法案》颁布,管道安全风险管理的概念变得尤为重要。

在海底管道的完整性管理程序中，管道风险源的检测和分析评价，以确定风险事件发生后导致管道失效的概率以及应对风险的措施，以及采取措施后对措施的分析评价，从而不断地完善管道完整性管理程序。

在此过程中对于风险源的分析和风险的评价是非常重要的。

本程序参考DNV-RP-F116，在对海底管道的完整性管理程序进行详细的研究的基础上，对海底管道风险源进行详细的分析和评价。

海底管线完整性管理程序应用在从设计、制造、安装运行到废弃整个过程中的用于保证系统安全运行的连续的过程。

它主要有四个部分组成，首先是风险评价与完整性管理计划，其次是管道检测、监测与测试，然后是管道完整性评价，最后是缓解、干预和维修措施。

如图2-1 所示：图2-1 完整性管理程序为保持海底管道始终处于安全可靠的状态，该完整性管理程序是一个长期的循环过程，涉及到与完整性控制和改善工作相关的所有的设计、执行、评价和相关的文件记录资料。

1.目的完整性管理是实施海底管道维护科学化、管理科学化的重要内容，完整性监测是完整性管理的重要内容，建立和提出管道完整性管理检测程序，是保证管道安全运行的重要内容，可为实施完整性管理的有效性打下坚实的基础，该程序将有利于海底管道管理者发现和识别管道的缺陷特征，保证管道的安全打下坚实的基础。

2.适用范围本程序适用于海底管道的完整性管理，适用于运行管理者和检测工程师或其它相关人员，应用范围为海底管道。

中国石油天然气集团公司企业标准管道完整性管理规范第4部分：管道完整性评价导则Pipeline integrity management specification—Part 4: Pipeline integrity assessment guideline管道完整性管理规范第4部分：管道完整性评价导则Pipeline integrity management specification—Part 4: Pipeline integrity assessment guideline2009-01-23发布2009-03-15实施中国石油天然气集团公司发布目次前言 (4)1 范围 (5)2 规范性引用文件 (5)3完整性评价目的 (5)4 完整性评价方法 (5)5缺陷评价 (7)6完整性评价报告 (8)附录A (9)附录B (11)附录C ................................................................................................................错误!未定义书签。

参考文献.. (14)前言Q/SY 1180 《管道完整性管理规范》分为8个部分：-第1部分：总则；-第2部分：管道高后果区识别规程；-第3部分：管道风险评价导则；-第4部分：管道完整性评价导则；-第5部分：建设期管道完整性管理导则；-第6部分：数据库表结构；-第7部分：建设期管道完整性数据收集导则；-第8部分：效能评价导则。

本部分为Q/SY 1180 的第4部分。

本部分参照SY/T 6648《危险液体管道的完整性管理》和SY/T 6621《输气管道系统完整性管理》，并借鉴了美国完整性管理的经验。

本部分的附录A、附录B和附录C均为资料性附录。

本部分由中国石油天然气集团公司天然气与管道专业标准化技术委员会提出并归口。

本部分起草单位：管道分公司、西气东输管道公司。

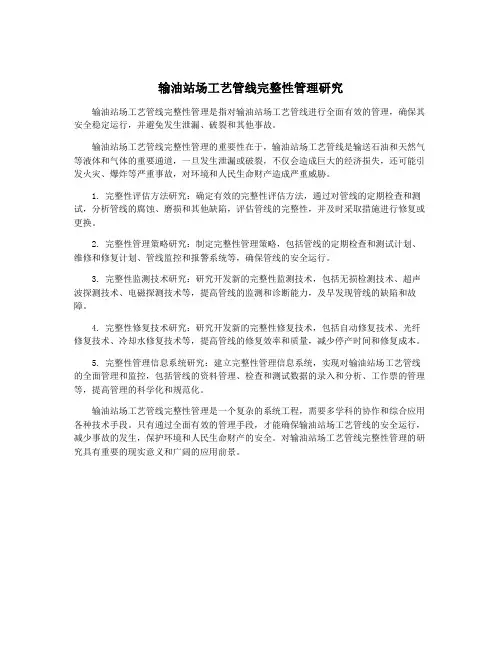

输油站场工艺管线完整性管理研究
输油站场工艺管线完整性管理是指对输油站场工艺管线进行全面有效的管理，确保其安全稳定运行，并避免发生泄漏、破裂和其他事故。

输油站场工艺管线完整性管理的重要性在于，输油站场工艺管线是输送石油和天然气等液体和气体的重要通道，一旦发生泄漏或破裂，不仅会造成巨大的经济损失，还可能引发火灾、爆炸等严重事故，对环境和人民生命财产造成严重威胁。

1. 完整性评估方法研究：确定有效的完整性评估方法，通过对管线的定期检查和测试，分析管线的腐蚀、磨损和其他缺陷，评估管线的完整性，并及时采取措施进行修复或更换。

2. 完整性管理策略研究：制定完整性管理策略，包括管线的定期检查和测试计划、维修和修复计划、管线监控和报警系统等，确保管线的安全运行。

3. 完整性监测技术研究：研究开发新的完整性监测技术，包括无损检测技术、超声波探测技术、电磁探测技术等，提高管线的监测和诊断能力，及早发现管线的缺陷和故障。

4. 完整性修复技术研究：研究开发新的完整性修复技术，包括自动修复技术、光纤修复技术、冷却水修复技术等，提高管线的修复效率和质量，减少停产时间和修复成本。

5. 完整性管理信息系统研究：建立完整性管理信息系统，实现对输油站场工艺管线的全面管理和监控，包括管线的资料管理、检查和测试数据的录入和分析、工作票的管理等，提高管理的科学化和规范化。

输油站场工艺管线完整性管理是一个复杂的系统工程，需要多学科的协作和综合应用各种技术手段。

只有通过全面有效的管理手段，才能确保输油站场工艺管线的安全运行，减少事故的发生，保护环境和人民生命财产的安全。

对输油站场工艺管线完整性管理的研究具有重要的现实意义和广阔的应用前景。

管道完整性数据库管理系统功能模块设计管道完整性数据库管理子系统的功能模块总体划分为两部分：一部分是管道完整性数据库管理，负责对管道设计阶段、施工阶段和生产运营阶段数据进行导入、存储、检索、关联查询，对管道全生命周期的数据进行管理与维护；另一部分是管道风险信息管理，功能包括管道风险等级管理、管道风险因素管理、管道风险评价方法等。

1.1.1管道完整性数据库管理建立的管道基础数据库应可以导入、存储、检索、关联查询管线全生命周期的重要数据。

所涉及的数据按照类型可以分为文档、图纸和表格数据，根据数据类型，对管道完整性数据库建立的过程软件进行了设计，其软件的工作流程如下软件基于工作流平台，能满足录入、审核、批准发布、查询浏览等协同工作需求。

系统与文档管理系统、地理信息系统建立了接口，在完整性要求和符合总体文档编码的基础上进行数据的集中存储、统一质量规范。

模块总体上采用B/S结构，用户不用安装专门的客户端，只要有网络浏览器即可，既减轻了系统部署的工作量，也降低了系统维护的费用。

根据管理的内容，将管道完整性数据库管理划分为设计资料管理模块、施工数据采集管理模块、设备数据管理模块、竣工资料管理模块和运营期完整性数据管理模块。

1.1.1.1设计资料管理模块设计资料管理模块用于存储工程设计过程中产生的多种结果资料，通过将各种资料的分类管理，统一为工程建设期的项目管理及日后的运营管理服务。

设计资料数据内容设计资料管理模块管理的内容包括：1）设计文档：包括立项论证报告、可研报告、设计任务书、设计委托合同、设计说明书、选线踏勘报告、设计方案修改文件、设计规范及标准；2）设计图纸：包括管线线路走向图，穿跨越点平面图、穿跨越点立面图、站场平面布置图等；3）设计数据：包括管线总里程、管道规格、管材钢号、管材化学成分、管材机械性能、制管厂家名称、设计输压、设计数量、管道设计埋深、腐蚀裕量、管线外防腐等级、防腐材料技术指标、阴极保护方案、阴极保护站间距离、设计保护电位、沿线土壤理化性质等。

油气管道完整性管理与实践摘要：管道完整性管理是油气管道运行管理科学化、程序化、规范化的重要手段，作为一种新的以预防为主的管道安全管理模式，不仅可以提高管道安全管理水平，而且可以有效延长管道使用寿命。

镇海炼化紧密跟踪国内外完整性管理最新进展，建立了较为完善的管道完整性管理体系，制定和实施了管道信息化建设、安全隐患整治、管道检测与压力试验、管道维护修复等完整性技术。

本文总结了镇海炼化在油气管道完整性管理实施过程中取得的成果和经验做法，以及将各类风险控制在可接受范围内的成功案例，对于其它同类企业实施完整性管理具有重要借鉴意义。

关键词：管道；完整性管理；管道检测；维护修复。

1.引言镇海炼化公司加工原油和石脑油已实现100%管道输送，汽、煤、柴三类油品的管输比例均＞80%，液化气管输比例＞40%，油气管道运输已成为维持公司正常运行的“血脉和生命线”。

公司共有输送原油、成品油的埋地油气管道21根，途经上海金山、嘉兴平湖及宁波镇海、北仑、慈溪等多个行政区，总长度约450公里。

为了保证管道安全运行，急需提高管道安全管理水平，管道完整性管理技术成为最佳选择。

为了能够实施管道完整性管理，镇海炼化开展了系统的完整性管理技术探索和实践，搭建管道完整性管理平台，集中开展油气输送管道隐患排查工作，引进管道检测与评价等核心技术，并在管理中实施应用，实现对管道安全管理关键点高风险因素和缺陷的识别与预控，提高了管道安全管理水平，基本实现了“风险可控、事故可防”，为同类企业提供了可行的参考经验。

2.全面开展管道完整性管理工作2.1明晰组织职责，完善制度保障建立实施了以“职责划分、流程程序、规章制度”为核心的“三项制度”体系，在油气管道管理上，具有明确的管理职责、管理流程和管理制度。

以机动部为油气管道的主管部门，生产安环等相关部门按职责从专业角度共同推进管理。

健全制度建设，涉及日常巡检、运行管理、管道防腐、应急预案等全面环节，并建立考核制度。

城市燃气输配管道完整性管理分析随着城市化进程的不断推进，城市燃气装置的使用范围和规模不断扩大，城市燃气输配管道的重要性日益突出。

城市燃气输配管道完整性管理分析是指通过对城市燃气管道系统进行综合分析和评估，以保障管道系统的安全运行和正常供气，确保城市居民的用气需求得到满足，并减少管道事故对环境和人民生命财产安全造成的危害。

本文将从管道完整性管理需求分析、管道完整性管理方法和完整性管理的关键问题等方面进行探讨。

一、管道完整性管理需求分析城市燃气输配管道的完整性管理是基于现有管道技术条件和使用状况的综合管理方法。

由于管道运行环境的复杂性和管道材料的老化，管道完整性管理需求十分迫切。

一方面，城市燃气管道系统长期使用，管道材质老化，容易出现管线破裂、泄漏等问题；另一方面，城市规模不断扩大，燃气使用量也日益增加，对输配管道的要求也日益提高，因此必须对管道系统的完整性进行管理，保障其安全运行。

二、管道完整性管理方法1.定期巡检：通过对管道系统进行定期巡检，及时发现和处理管道系统的安全隐患，如管线破裂、渗漏等问题，确保管道系统的安全运行。

2.检测技术应用：利用先进的检测技术，如超声波检测、红外线检测等，对管道系统进行全面的检测，及时发现管道的异常情况，预防管道事故的发生。

3.维护保养：对管道进行定期维护保养，如清洗管道、防腐处理等，延长管道的使用寿命，提高管道的完整性和安全性。

4.故障排除：及时处理管道故障，保证管道系统的正常运行，避免因故障造成的漏气、爆炸等危险事故。

5.停气与停供：在管道系统存在重大安全隐患时，及时停止供气，确保人民生命财产安全。

三、完整性管理的关键问题1.完整性评价：通过对管道系统进行全面综合评价，确定管道的安全状况和使用寿命，制定相应的完整性管理方案。

2.完整性检查：定期对管道进行全面检查，包括管道的材料、连接方式、表面情况等，发现管道的问题并及时处理。

3.完整性监测：利用监测设备对管道系统进行全面监测，及时发现管道的异常情况，并采取相应的措施加以处理。

管道完整性系统运行管理规定1 目的为确保PIS系统正常运行，规范系统的使用和维护、确保数据及时、准确、规范、完整，根据PIS系统的运行特点，结合公司信息系统建设应用的实际，制定本规定。

2 范围本规定适用于公司所有使用PIS系统处理业务、分析数据的各类用户。

3 术语和定义3.1 PIS系统本规定所称的PIS系统是指“管道完整性系统”，即Pipeline Integrity System的英文首写字母缩写。

3.2 主数据MD本规定所称的主数据MD（Master Data）是指系统间共享数据，例如：客户、供应商、账户和组织部门等相关数据。

3.3 GCC本规定所称的GCC（General Computer Control）是指信息系统总体控制。

3.4 APDM本规定所称的APDM（ArcGIS Pipeline Data Model）的缩写。

ArcGIS管线数据模型，是用于存储、收集和传输与管线（尤其是气体和液体系统）相关的要素信息的系统。

3.5 完整性管理本规定所称的完整性管理是指使管道始终处于安全、可靠、受控的工作状态，管理人员已经并仍将不断采取措施防止管道事故的发生，是一个连续的、循环进行的管道检测管理过程。

4 职责4.1 管道处4.1.1 负责制定PIS系统运行管理规定；4.1.2 负责组织处理PIS系统日常业务，监控业务流程的运转情况；4.1.3 负责监督、检查各单位PIS系统业务的执行情况；4.1.4 负责解决PIS系统运行中存在的业务问题；4.1.5 负责对本专业体系的业务流程、控制表单及系统报表等修改建议的审批。

4.1.6 负责PIS系统的日常维护，主要包括特权用户和普通用户的帐户分配、权限管理、口令管理等常规性控制；4.1.7 负责完整性数据的维护与完整性业务的正常运行。

4.2 生产运行处4.2.1 负责对PIS系统的维护工作进行监督、检查；4.2.2 负责对PIS系统维护落实情况进行评估与考核。
