变电站操作规程第一章两票:修试作业票和倒闸操作票1 有关人员资质取得特殊工种作业证及进网证人员还须参加厂岗位资格认证。
工作票签发人、工作票许可人、工作负责人及岗位职工的上岗资格由厂安委办在每年进行资格考评认定.未取得特殊工种作业证、进网证、安规证及厂岗位资格认证:检修、调试无证人员,一律不得从事《电业安全工作规程》中有关第一、第二种工作票所涵盖内容的电气作业;运行作业区无证人员,只能进行在具有资质人员监护下的巡视点检,不得单人值班,严禁作为操作人进行倒闸操作及事故处理操作。
2.认证人员:2.1工作票签发人范围:本单位有证备案人员:电气主管、变电工区技术员、线路技术员、调试技术员,电力调度主管、用户管理员、系统运行技术员、电费结算与线损管理员、消防管理人员。
2.2工作许可人范围:运行管理员、降压站站长(助理)、正值班员。
2.3工作负责人范围:检修调试工区管理员、班组长、代班长。
2。
4其他认证范围:涉及电气作业的管理、技术、电气操作人员、修试工作人员。
2.5各工号的停、送电联系人即被视为工作负责人,其所在工号报送的备案通知书即为资格认证。
停、送电联系人必须将24小时通讯方式报知调度,保证能随时联系.2。
6未经安全部门考试合格,未经主管生产的领导批准的工作票签发人、工作负责人、工作许可人不得从事该类工作,发现有违反将严肃考核。
3“两票”的保存3.1操作票必须使用打号机编号(001-100),并按照编号顺序使用。
3.2 操作票使用完毕应及时更换。
不论是否已经使用完每季度都应更换一次;更换下的操作票按月保存,如该本操作票未使用完,只保留其未使用的第一页,并在其备注栏标明“本操作票0XX页—100页未使用,特此作废”字样,加盖“作废”章,其余空白操作票销毁。
3。
3工作票必须按规定进行编号,同一天不允许出现相同编号的工作票。
3。
4使用后的“两票”均应至少保存一年,操作票保存在降压站。
第二章操作票的管理4 操作票管理4.1电气设备计划停电必须由调度提前一日通知降压站,降压站值班员根据命令填写写操作票,并进行系统风险预知,制定危险因素应对措施,确保操作人员均已知晓。

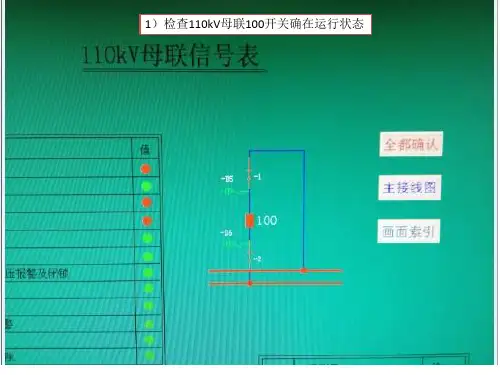

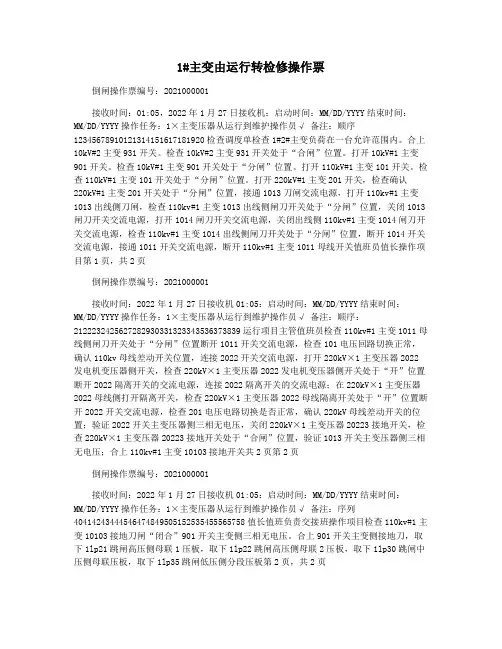

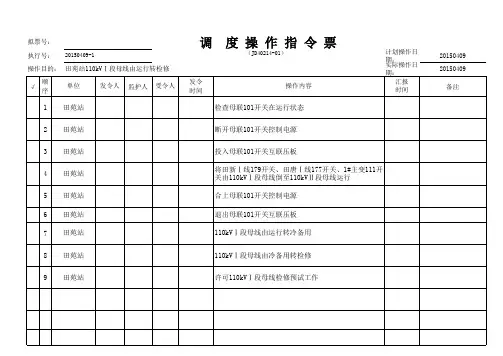

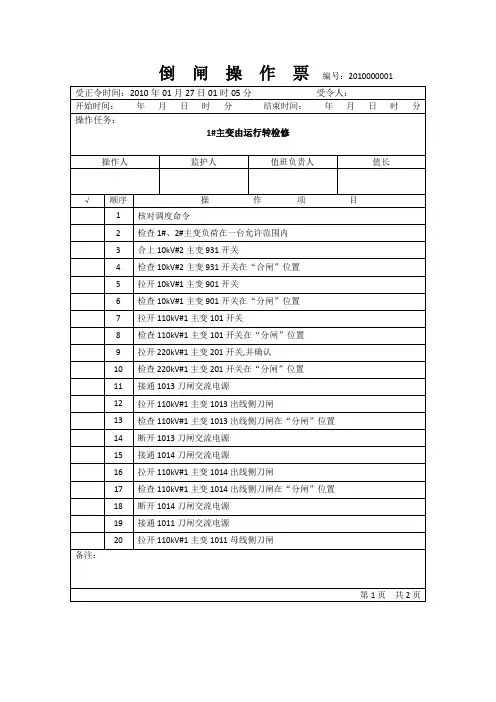

1#主变由运行转检修操作票倒闸操作票编号:2021000001接收时间:01:05,2022年1月27日接收机:启动时间:MM/DD/YYYY结束时间:MM/DD/YYYY操作任务:1×主变压器从运行到维护操作员√ 备注:顺序12345678910121314151617181920检查调度单检查1#2#主变负荷在一台允许范围内。
合上10kV#2主变931开关。
检查10kV#2主变931开关处于“合闸”位置。
打开10kV#1主变901开关。
检查10kV#1主变901开关处于“分闸”位置。
打开110kV#1主变101开关。
检查110kV#1主变101开关处于“分闸”位置。
打开220kV#1主变201开关,检查确认220kV#1主变201开关处于“分闸”位置,接通1013刀闸交流电源,打开110kv#1主变1013出线侧刀闸,检查110kv#1主变1013出线侧闸刀开关处于“分闸”位置,关闭1013闸刀开关交流电源,打开1014闸刀开关交流电源,关闭出线侧110kv#1主变1014闸刀开关交流电源,检查110kv#1主变1014出线侧闸刀开关处于“分闸”位置,断开1014开关交流电源,接通1011开关交流电源,断开110kv#1主变1011母线开关值班员值长操作项目第1页,共2页倒闸操作票编号:2021000001接收时间:2022年1月27日接收机01:05:启动时间:MM/DD/YYYY结束时间:MM/DD/YYYY操作任务:1×主变压器从运行到维护操作员√ 备注:顺序:2122232425627282930331323343536373839运行项目主管值班员检查110kv#1主变1011母线侧闸刀开关处于“分闸”位置断开1011开关交流电源,检查101电压回路切换正常,确认110kv母线差动开关位置,连接2022开关交流电源,打开220kV×1主变压器2022发电机变压器侧开关,检查220kV×1主变压器2022发电机变压器侧开关处于“开”位置断开2022隔离开关的交流电源,连接2022隔离开关的交流电源;在220kV×1主变压器2022母线侧打开隔离开关,检查220kV×1主变压器2022母线隔离开关处于“开”位置断开2022开关交流电源,检查201电压电路切换是否正常,确认220kV母线差动开关的位置;验证2022开关主变压器侧三相无电压,关闭220kV×1主变压器20223接地开关,检查220kV×1主变压器20223接地开关处于“合闸”位置,验证1013开关主变压器侧三相无电压;合上110kv#1主变10103接地开关共2页第2页倒闸操作票编号:2021000001接收时间:2022年1月27日接收机01:05:启动时间:MM/DD/YYYY结束时间:MM/DD/YYYY操作任务:1×主变压器从运行到维护操作员√ 备注:序列40414243444546474849505152535455565758值长值班负责交接班操作项目检查110kv#1主变10103接地刀闸“闭合”901开关主变侧三相无电压。

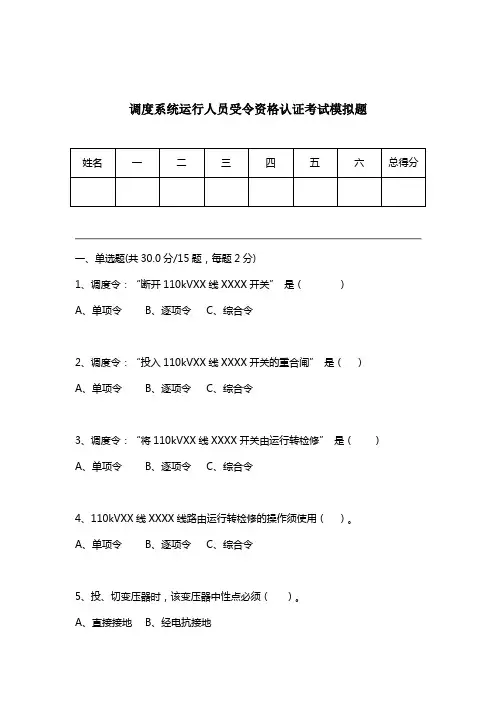

调度系统运行人员受令资格认证考试模拟题一、单选题(共30.0分/15题,每题2分)1、调度令:“断开110kVXX线XXXX开关”是()A、单项令B、逐项令C、综合令2、调度令:“投入110kVXX线XXXX开关的重合闸”是()A、单项令B、逐项令C、综合令3、调度令:“将110kVXX线XXXX开关由运行转检修”是()A、单项令B、逐项令C、综合令4、110kVXX线XXXX线路由运行转检修的操作须使用()。
A、单项令B、逐项令C、综合令5、投、切变压器时,该变压器中性点必须()。
A、直接接地B、经电抗接地6、线路的重合闸装置的“退出状态”是指其工作电源(),重合出口压板(),把部分保护功能或跳闸(重合)出口退出的状态。
()A、投入,退出B、退出,投入C、退出,退出7、图1表示110kVXX线(XXXX)开关处于()状态。
A、运行B、冷备用C、检修8、图1表示110kVXX线(XXXX)线路处于()状态。
A、运行B、冷备用C、检修图19、若运行中发现XX站110kVXX线(XXXX)开关的液压、气压、油位异常时,值班人员应()。
A、尽快报告地调输网值班调度员B、向本单位领导汇报,并退出线路的光纤保护C、立刻断开开关10、若运行中发现XX站110kVXX线(XXXX)开关CT 断线,应()。
A、尽快将泵机停运,并向深圳供电局调度值班调度员申请停运线路,通知运行部门处理B、带电将CT恢复接线11、若运行中发现XX站110kVXX线(XXXX)RCS941B保护光纤通道故障,应()。
A、向深圳供电局调度值班调度员申请退出线路的光纤保护,按调度令处理B、向本单位领导汇报,并退出线路的光纤保护C、立即派人处理,可不退出光纤保护12、若运行中发现XX站#1主变保护装置异常,应()。
A、向深圳供电局调度值班调度员申请退出主变保护装置,按调度令处理。
B、按XX站现场运行规程处理13、送电间隔的刀闸操作顺序:送电时先合()侧刀闸,后合()侧刀闸.()A、母线,设备(线路)B、设备(线路),母线14、设备停电时先拉()侧刀闸,后拉()侧刀闸。
福建省电业局(发电厂)

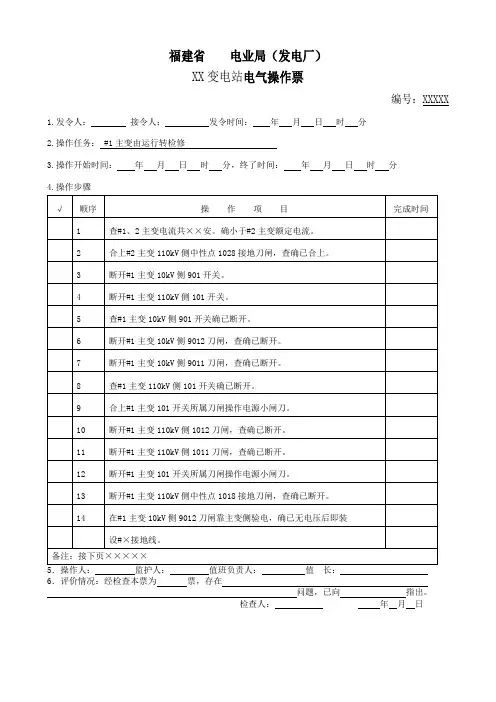

XX变电站电气操作票
编号:XXXXX
1.发令人:接令人:发令时间:年月日时分
2.操作任务: #1主变由运行转检修
3.操作开始时间:年月日时分,终了时间:年月日时分
4.操作步骤
√顺序操作项目完成时间
1 查#1、2主变电流共××安。
确小于#2主变额定电流。
2 合上#2主变110kV侧中性点1028接地刀闸,查确已合上。
3 断开#1主变10kV侧901开关。
4 断开#1主变110kV侧101开关。
5 查#1主变10kV侧901开关确已断开。
6 断开#1主变10kV侧9012刀闸,查确已断开。
7 断开#1主变10kV侧9011刀闸,查确已断开。
8 查#1主变110kV侧101开关确已断开。
9 合上#1主变101开关所属刀闸操作电源小闸刀。
10 断开#1主变110kV侧1012刀闸,查确已断开。
11 断开#1主变110kV侧1011刀闸,查确已断开。
12 断开#1主变101开关所属刀闸操作电源小闸刀。
13 断开#1主变110kV侧中性点1018接地刀闸,查确已断开。
14 在#1主变10kV侧9012刀闸靠主变侧验电,确已无电压后即装
设#×接地线。
备注:接下页×××××
5.操作人:监护人:值班负责人:值长:
6.评价情况:经检查本票为票,存在
问题,已向指出。
检查人:年月日。
一将110KV旁路100开关代人苗123开关运行,123开关由运行转检修1 检查110KV旁母无短路接地及杂物2 将100开关定值区改为代123开关运行定值区4 核对100开关定值区代123开关运行定值区正确5 检查100开关保护屏距离、零序、出口,失灵压板在投入位置6 投入100开关充电保护(母差屏上)7 合上100开关对110KV旁母进行充电8 检查100开关对110KV旁母充电正常9 退出100开关充电保护10 拉开100开关11 检查100开关三相确在“分”位12 拉开1002刀闸,检查1002刀闸三相确已拉开13 合上1001刀闸,检查1001刀闸三相确已合上14 合上1235旁路刀闸,检查1235刀闸三相确已合上15 检同期合上100开关16 检查100开关与123开关负荷基本平衡17 退出123开关重合闸18 投入100开关重合闸19 将电压切换开关切至旁路20 将高频通道由本路切换至旁路21 测试高频通道正常22 投入100开关保护屏高频主保护压板23 拉开123开关24 检查123开关三相确在“分”位25 拉开1233刀闸,检查1233刀闸三相确已拉开26 拉开1231刀闸,检查1231刀闸三相确已拉开27 退出123屏出口,失灵,距离,零序,高频保护压板28 退出110KV母差保护跳123开关出口,失灵压板29 验明123开关与1233刀闸之间三相确无电压30 在123开关与1233刀闸之间挂#1接地线一组31 验明123开关与1231刀闸之间三相确无电压32 合上12320三相接地刀闸33 检查12320接地刀闸三相确已合上二将110KV人苗123开关由检修转运行,旁路100由运行转备用,恢复正常运行方式1 拉开12320三相接地刀闸2 检查12320接地刀闸三相确已拉开3 拆除123开关与1233刀闸之间挂#1接地线一组4 投入人苗123保护屏距离、零序保护压板5 测量123出口,失灵压板无脉冲后投入6 测量110KV母差保护跳123开关出口,失灵压板后投入7 检查123开关回路无短路接地及杂物8 检查123开关三相确在“分”位9 合上1231刀闸,检查1231刀闸三相确已合上10 合上1233刀闸,检查1233刀闸三相确已合上11 检同期合上123开关12 检查123开关与100开关负荷基本平衡13 退出100开关重合闸14 投入123开关重合闸15将电压切换开关切至本路16将高频通道由旁路切换至本路17测试高频通道正常18投入123屏高频主保护压板19拉开100开关20检查100开关三相确在“分”位21拉开1235刀闸,检查1235刀闸三相确已拉开22拉开1001刀闸,检查1001刀闸三相确已拉开23合上1002刀闸,检查1002刀闸三相确已合上24退出旁路100开关出口,失灵保护25退出零序、距离、高频保护压板26退出110KV母差保护跳100开关出口,失灵压板三将110旁路100开关代石小124开关运行,124开关由运行转检修1 检查110KV旁母无短路接地及杂物2 检查110KV旁路100开关保护屏无异常信号发出3 将100开关定值区改为代124开关运行定值区4 核对100开关定值区代124开关运行定值区正确5 投入100开关保护屏零序、距离保护压板6 测量出口,失灵压板无脉冲后投入7 测量110KV母差保护跳100开关出口,失灵压板后投入8 投入100开关充电保护9 合上100开关对110KV旁母进行充电10 检查100开关对110KV旁母充电正常11 退出100开关充电保护12 拉开100开关13 检查100开关三相确在“分”位14 合上1245旁路刀闸,检查1245刀闸三相确已合上15 检同期合上100开关16 检查100开关与124开关负荷基本平衡17退出124开关重合闸18投入100开关重合闸19将电压切换开关切至旁路20将高频通道切换开关由本路切换至旁路21测试高频通道正常22投入高频主保护压板23拉开124开关24检查124开关三相确在“分”位25拉开1243刀闸,检查1243刀闸三相确已拉开26拉开1242刀闸,检查1242刀闸三相确已拉开27退出石小124保护屏出口,失灵压板28退出124距离、零序、高频主保护压板29退出110KV母差保护跳124开关出口,失灵压板30验明124开关与1243刀闸之间三相确无电压31在124开关与1243刀闸之间挂#1接地线一组32验明124开关与1242刀闸之间三相确无电压33合上12420三相接地刀闸34检查12420接地刀闸三相确已合上四将110KV石小124开关由检修转运行,旁路100由运行转备用,恢复正常运行方式1 拉开12420三相接地刀闸2 检查12420接地刀闸三相确已拉开3 拆除124开关与1243刀闸之间挂#1接地线一组4 投入石小124保护屏零序、距离保护压板5 测量124出口,失灵压板无脉冲后投入6 测量110KV母差保护跳124开关出口,失灵压板后投入7 检查124开关回路无短路接地及杂物8 检查124开关三相确在“分”位9 合上1242刀闸,检查1242刀闸三相确已合上10 合上1243刀闸,检查1243刀闸三相确已合上11 检同期合上124开关12 检查124开关与100开关负荷基本平衡13退出100开关重合闸14投入124开关重合闸15将电压切换开关切至本路16将高频通道切换开关由旁路切换至本路17拉开100开关18检查100开关三相确在“分”位19拉开1245刀闸,检查1245刀闸三相确已拉开20退出旁路100开关保护屏出口,失灵保护21退出零序、距离、高频保护压板22退出110KV母差保护跳100开关出口,失灵压板。

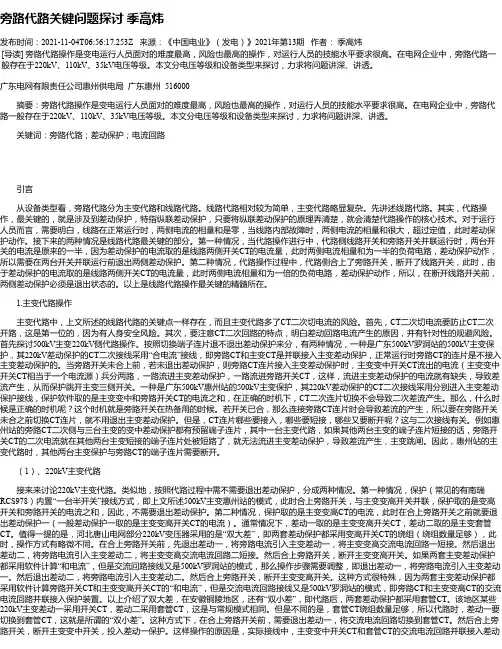

旁路代路关键问题探讨季高炜发布时间:2021-11-04T06:56:17.253Z 来源:《中国电业》(发电)》2021年第13期作者:季高炜[导读] 旁路代路操作是变电运行人员面对的难度最高,风险也最高的操作,对运行人员的技能水平要求很高。
在电网企业中,旁路代路一般存在于220kV、110kV、35kV电压等级。
本文分电压等级和设备类型来探讨,力求将问题讲深、讲透。
广东电网有限责任公司惠州供电局广东惠州 516000摘要:旁路代路操作是变电运行人员面对的难度最高,风险也最高的操作,对运行人员的技能水平要求很高。
在电网企业中,旁路代路一般存在于220kV、110kV、35kV电压等级。
本文分电压等级和设备类型来探讨,力求将问题讲深、讲透。
关键词:旁路代路;差动保护;电流回路引言从设备类型看,旁路代路分为主变代路和线路代路。
线路代路相对较为简单,主变代路略显复杂。
先讲述线路代路。
其实,代路操作,最关键的,就是涉及到差动保护,特指纵联差动保护,只要将纵联差动保护的原理弄清楚,就会清楚代路操作的核心技术。
对于运行人员而言,需要明白,线路在正常运行时,两侧电流的相量和是零,当线路内部故障时,两侧电流的相量和很大,超过定值,此时差动保护动作。
接下来的两种情况是线路代路最关键的部分。
第一种情况,当代路操作进行中,代路侧线路开关和旁路开关并联运行时,两台开关的电流是原来的一半,因为差动保护的电流取的是线路两侧开关CT的电流量,此时两侧电流相量和为一半的负荷电路,差动保护动作,所以需要在两台开关并联运行前退出两侧差动保护。
第二种情况,代路操作过程中,代路侧合上了旁路开关,断开了线路开关,此时,由于差动保护的电流取的是线路两侧开关CT的电流量,此时两侧电流相量和为一倍的负荷电路,差动保护动作,所以,在断开线路开关前,两侧差动保护必须是退出状态的。
以上是线路代路操作最关键的精髓所在。
1.主变代路操作主变代路中,上文所述的线路代路的关键点一样存在,而且主变代路多了CT二次切电流的风险。
110kVⅠ母母线由运行转入检修状态(以111Y PT及避雷器、1150断路器、CT、11501隔离开关清扫、阜米一线已停电,13251隔离开关清扫为例)1.接命令、2.检查运行方式、3.模拟操作4.投入110kV母差保护屏(一)上的“互联”压板5.检查110kV母差保护屏(一)上的“互联”状态指示灯亮6.投入110kV母差保护屏(二)上的“互联”压板7.检查110kV母差保护屏(二)上的“互联”状态指示灯亮8.拉开1150断路器控制电源开关9.检查1150断路器确在“合闸”位置10.检查13261隔离开关三相确已合好11.合上13262隔离开关控制箱内动力电源小开关12.合上13262隔离开关13.检查13262隔离开关三相确已合好14.检查13262隔离开关辅助接点动作正确15.拉开13262隔离开关控制箱内动力电源小开关16.合上13261隔离开关控制箱内动力电源小开关17.拉开13261隔离开关18.检查13261隔离开关三相确已拉开19.检查13261隔离开关辅助接点动作正确20.拉开13261隔离开关控制箱内动力电源小开关21.检查11021隔离开关三相确已拉开22.检查1B011隔离开关三相确已合好23.合上1B012隔离开关控制箱内动力电源小开关24.合上1B012隔离开关25.检查1B012隔离开关三相确已合好26.检查1B012隔离开关辅助接点动作正确27.拉开1B012隔离开关控制箱内动力电源小开关28.合上1B011隔离开关控制箱内动力电源小开关29.拉开1B011隔离开关30.检查1B011隔离开关三相确已拉开31.检查1B011隔离开关辅助接点动作正确32.拉开1B011隔离开关控制箱内动力电源小开关33.检查11011隔离开关三相确已合好34.合上11012隔离开关控制箱内动力电源小开关35.合上11012隔离开关36.检查11012隔离开关三相确已合好37.检查11012隔离开关辅助接点动作正确38.拉开11012隔离开关控制箱内动力电源小开关39.合上11011隔离开关控制箱内动力电源小开关40.拉开11011隔离开关41.检查11011隔离开关三相确已拉开42.检查11011隔离开关辅助接点动作正确43.拉开11011隔离开关控制箱内动力电源小开关44.检查13271隔离开关三相确已拉开45.检查13251隔离开关三相确已拉开46.检查110kVⅠ母确无负荷47.检查有关电能表运转正常48.合上1150断路器控制电源开关49.退出110kV母差保护屏(一)上的“互联”压板50.检查110kV母差保护屏(一)上的“互联”状态指示灯灭51.退出110kV母差保护屏(二)上的“互联”压板52.检查110kV母差保护屏(二)上的“互联”状态指示灯灭53.检查110kV母差保护屏上有关刀闸位置指示正确54.打开110kVⅠ母电压互感器二次开关55.检查110kVⅠ母电压指示到零56.检查1150断路器电流指示回零57.拉开1150断路器58.检查1150断路器三相确已拉开59.合上11501隔离开关控制箱内动力电源小开关60.拉开11501隔离开关61.检查11501隔离开关三相确已拉开62.检查11501隔离开关辅助接点动作正确63.拉开11501隔离开关控制箱内动力电源小开关64.合上11502隔离开关控制箱内动力电源小开关65.拉开11502隔离开关66.检查11502隔离开关三相确已拉开67.检查11502隔离开关辅助接点动作正确68.拉开11502隔离开关控制箱内动力电源小开关69.合上111Y隔离开关控制箱内动力电源小开关70.拉开111Y隔离开关71.检查111Y隔离开关三相确已拉开72.检查111Y隔离开关辅助接点动作正确73.拉开111Y隔离开关控制箱内动力电源小开关74.拉开1150断路器控制电源开关75.拉开110kVⅠ母电压互感器端子箱内111Y隔离开关控制电源开关76.拉开110kVⅠ母电压互感器端子箱内111Y隔离开关的动力电源开关77.在110kVⅠ母电压互感器端子箱内111Y隔离开关的控制电源开关上悬挂“禁止合闸,有人工作”标示牌78.在110kVⅠ母电压互感器端子箱内111Y隔离开关的动力电源开关上悬挂“禁止合闸,有人工作”标示牌79.在111Y隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌80.在11501隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌81.在11502隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌82.拉开1150断路器端子箱内隔离开关控制电源开关83.拉开1150断路器端子箱内隔离开关的动力电源开关84.在1150断路器端子箱内隔离开关的动力电源开关上悬挂“禁止合闸,有人工作”标示牌85.在1150断路器端子箱内隔离开关的控制电源开关上悬挂“禁止合闸,有人工作”标示牌86.在13261隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌87.在13271隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌88.在11021隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌89.在1B011隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌90.在11011隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌91.检查13251隔离开关三相确已拉开92.在13251隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌93.检查13252隔离开关三相确已拉开94.在13252隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌95.拉开1325断路器端子箱内隔离开关控制电源开关96.拉开1325断路器端子箱内隔离开关的动力电源开关97.在1325断路器端子箱内隔离开关的动力电源开关上悬挂“禁止合闸,有人工作”标示牌98.在1325断路器端子箱内隔离开关的控制电源开关上悬挂“禁止合闸,有人工作”标示牌99.检查13253隔离开关三相确已拉开100.在13253隔离开关操作机构箱上悬挂“禁止合闸,有人工作”标示牌101.验明13251D接地刀闸三相静触头上确无电压102.合上13251D接地刀闸103.检查13251D接地刀闸三相确已合好104.验明11501D接地刀闸三相静触头上确无电压105.合上11501D接地刀闸106.检查11501D接地刀闸三相确已合好107.验明11502D接地刀闸三相静触头上确无电压108.合上11502D接地刀闸109.检查11502D接地刀闸三相确已合好110.验明111YD接地刀闸三相静触头上确无电压111.合上111YD接地刀闸112.检查111YD接地刀闸三相确已合好113.验明111MD接地刀闸三相静触头上确无电压114.合上111MD接地刀闸115.检查111MD接地刀闸三相确已合好116.在110kVⅠ母PT及避雷器四周装设围栏117.在110kVⅠ母PT及避雷器四周围栏上向内悬挂“止步,高压危险”标示牌118.在110kVⅠ母PT及避雷器四周围栏上向外悬挂“在此工作”标示牌119.在110kVⅠ母PT及避雷器围栏出入口处向外悬挂“从此进出”标示牌120.在11501隔离开关四周装设围栏121.在11501隔离开关四周围栏上向内悬挂“止步,高压危险”标示牌122.在11501隔离开关四周围栏上向外悬挂“在此工作”标示牌123.在11501隔离开关围栏出入口处向外悬挂“从此进出”标示牌124.在1150断路器四周装设围栏125.在1150断路器四周围栏上向内悬挂“止步,高压危险”标示牌126.在1150断路器围栏上向外悬挂“在此工作”标示牌127.在1150断路器围栏出入口处向外悬挂“从此进出”标示牌128.在1150电流互感器四周装设围栏129.在1150电流互感器四周围栏上向内悬挂“止步,高压危险”标示牌130.在1150电流互感器围栏上向外悬挂“在此工作”标示牌131.在1150电流互感器围栏出入口处向外悬挂“从此进出”标示牌132.在13251隔离开关四周装设围栏133.在13251隔离开关四周围栏上向内悬挂“止步,高压危险”标示牌134.在13251隔离开关四周围栏上向外悬挂“在此工作”标示牌119在13251隔离开关围栏出入口处向外悬挂“从此进出”标示牌120全面检查。
#2主变带全部负荷,#1主变由运行转为检修1.检查10kV分段015隔离手车确在工作位置2.检查10kV分段014开关手车确在工作位置3.投入10kV分段014开关柜闭锁备自投压板4.检查#1主变10kV侧005开关潮流指示5.检查#2主变10kV侧024开关潮流指示6.合上10kV分段014开关7.检查10kV分段014开关确已合好8.拉开#1主变10kV侧005开关9.检查#1主变10kV侧005开关确已拉开10.检查#2主变10kV侧024开关潮流指示11.检查#1主变220kV侧中性点1-D20接地刀闸确在合上位置12.检查#1主变110kV侧中性点1-D10接地刀闸确在合上位置13.检查#1主变110kV侧101开关潮流指示14.检查#2主变110kV侧102开关潮流指示15.拉开#1主变110kV侧101开关16.检查#1主变110kV侧101开关确已拉开17.检查#2主变110kV侧102开关潮流指示18.检查#2主变220kV侧202开关潮流指示19.退出#2主变保护1屏4LP高压侧间隙零序压板20.退出#2主变保护2屏4LP高压侧间隙零序压板21.投入#2主变保护1屏3LP高压侧接地零序压板22.投入#2主变保护2屏3LP高压侧接地零序压板23.合上#2主变220kV侧中性点2-D20接地刀闸24.检查#2主变220kV侧中性点2-D20接地刀闸确在合上位置25.拉开#1主变220kV侧201开关26.检查#1主变220kV侧201开关确已拉开27.将#1主变10kV侧005小车开关拉至试验位置28.检查#1主变10kV侧005小车开关确已拉至试验位置29.合上#1主变110kV侧101间隔刀闸操作电源空开30.拉开#1主变110kV侧101-3刀闸31.检查#1主变110kV侧101-3刀闸确已拉开32.检查#1主变110kV侧101-2刀闸确在拉开位置33.拉开#1主变110kV侧101-1刀闸34.检查#1主变110kV侧101-1刀闸确已拉开35.合上#1主变220kV侧201间隔刀闸操作电源开关36.拉开#1主变220kV侧201-3刀闸37.检查#1主变220kV侧201-3刀闸确已拉开38.检查#1主变220kV侧201-2刀闸确在拉开位置39.拉开#1主变220kV侧201-1刀闸40.检查#1主变220kV侧201-1刀闸确已拉开41.在#1主变220kV侧201-3刀闸主变侧三相验电、确无电压42.合上#1主变220kV侧201-D3接地刀闸43.检查#1主变220kV侧201-D3接地刀闸确已合上44.拉开#1主变220kV侧201间隔刀闸操作电源开关45.在#1主变110kV侧101-3刀闸主变侧三相验电、确无电压46.合上#1主变110kV侧101-D3接地刀闸47.检查#1主变110kV侧101-D3接地刀闸确已合上48.拉开#1主变110kV侧101间隔刀闸操作电源开关49.在#1主变10kV套管引出线上三相验电、确无电压50.在#1主变10kV套管引出线上装设9号接地线51.拉开 #1主变冷却器电源开关52.拉开#1主变有载调压电源开关53.退出#1主变保护屏(1) 24LP过流启动失灵压板54.退出#1主变保护屏(1)27LP过流解除220kV失灵复压闭锁压板55.退出#1主变保护屏(1)29LP高压侧失灵启动压板56.退出#1主变保护屏(1)33LP高压侧失灵启动输入压板57.退出#1主变保护屏(1)37LP后备保护跳中压侧母联100开关压板58.退出#1主变保护屏(1)39LP后备保护跳低压侧分段014开关压板59.退出#1主变保护屏(2)29LP高压侧失灵启动输入压板60.退出#1主变保护屏(2)40LP后备保护跳中压侧母联100开关压板61.退出#1主变保护屏(2)43LP后备保护跳低压侧分段014开关压板62.退出#1主变保护屏(2)45LP高压侧失灵启动压板63.退出220kV母差保护屏(1)TLP1跳1号主变220kV侧201开关(Ⅰ)压板64.退出220kV母差保护屏(1)BLP1跳1号主变220kV侧201开关(Ⅱ)压板65.退出220kV母差保护屏(2)TLP1跳1号主变220kV侧201开关(Ⅰ)压板66.退出220kV母差保护屏(2)BLP1跳1号主变220kV侧201开关(Ⅱ)压板67.退出110kV母差保护屏TLP2跳#1主变110kV侧 101开关压板68.拉开#1主变保护屏(2)直流总控制电源空开169.拉开#1主变保护屏(2)直流总控制电源空开2以下空白。
间接验电典型操作票(红字部分为间接验电部分)110kV母联100开关由热备用转运行,101开关中支一线由运行转检修1.听电话,模拟操作2.停用110kV备自投跳中支一线101开关压板3.停用110kV备自投合中支一线101开关压板4.停用110kV备自投跳中支二线102开关压板5.停用110kV备自投合中支二线102开关压板6.停用110kV备自投合母联100开关压板7.检查电气联锁开关在”联锁投”位置8.检查母联100开关在热备用9.将100切换开关由“远方”切至“就地”10.合上母联100开关11.检查母联100开关三相已合上12.检查母联100开关负荷分配正常13.检查中支一线101开关电流指示正常14.检查中支一线101开关线路避雷器三相“运行”绿灯亮15.检查中支一线101开关线路避雷器电流表三相有指示16.将101切换开关由“远方”切至“就地”17.拉开中支一线101开关18.检查中支一线101开关三相已拉开19.拉开1012闸刀20.检查1012闸刀机构连杆在分闸位置21.拉开1011闸刀22.检查1011闸刀机构连杆在分闸位置23.回报24.检查中支一线101开关电流指示为025.检查101开关中支一线线路避雷器三相“运行”绿灯灭26.检查101开关中支一线线路避雷器电流表三相指示为零27.取下101开关中支一线线路压变低压空气开关28.合上1010接地闸刀29.检查1010接地闸刀机构连杆在合闸位置30.拉开1016闸刀31.检查1016闸刀机构连杆在分闸位置32.在1011闸刀操作把手上挂“禁止合闸,线路有人工作”标示牌一块33.将100切换开关由“就地”切至“远方”34.回报。
操作任务:铝厂I线121-1刀闸检修,110KV I母线由运行转为检修
1、合上110KV母联130开关、
2、检查110KV母联130开关确已合好
3、拉开110KV母联130开关合闸电源空开
4、合上2#动力变102-2刀闸
5、检查2#动力变102-2刀闸确已合好
6、合上1#动力变101-2刀闸
7、检查1#动力变101-2刀闸确已合好
8、拉开1#动力变101-1刀闸
9、检查1#动力变101-1刀闸确已拉开
10、拉开2#动力变102-1刀闸
11、检查2#动力变102-1刀闸确已拉开
12、拉开110KV I母PT二次测量和保护空开
13、检查110KV I母负荷转移至II母
14、合上110KV母联130开关合闸电源空开
15、拉开110KV母联130开关
16、检查110KV母联130开关确已拉开
17、拉开110KV母联130开关合闸电源空开
18、拉开110KV母联130-1刀闸
19、检查110KV母联130-1刀闸确已拉开
20、拉开110KV母联130-2刀闸
21、检查110KV母联130-2刀闸确已拉开
22、拉开110KV I母PT P11刀闸
23、检查110KV I母PT P11刀闸确已拉开
24、用合格验电器在110KV I母D11接地刀闸母线侧验电,验
明确无电压
25、合上110KV I母D11接地刀闸
26、检查110KV I母D11接地刀闸确已合好
27、用合格验电器在1#动力变101-1刀闸母线侧验电,验明确
无电压
28、在1#动力变101-1刀闸母线侧装设01#接地线
29、々。
变电站(发电厂)倒闸操作票
单位 XXX电厂编号
发令人受令人发令时间年月日时分
操作开始时间:
年月日时分操作结束时间:
年月日时分
操作任务:110Kv101开关由运行转检修
()监护下操作()单人操作()检修人员操作顺序操作项目√ 1将35kV311、313开关所带设备停机
2检查35kV311、313开关所带设备已全部停机
3拉开35kV311开关
4检查 35kV311开关确在分闸位置
5拉开35kV313开关
6检查 35kV313开关确在分闸位置
7拉开35kV833开关
8 检查 35kV833开关确在分闸位置
9 拉开35kV301开关
10 检查 35kV301开关确在分闸位置
11 合上#1主变7-1中性点接地刀闸
12 检查#1主变7-1中性点接地刀闸三相确在合闸
位置
13 拉开110kV101开关
14 检查 110kV101开关确在分闸位置
15 拉开110kV 101-2刀闸
16 检查110kV 101-2刀闸三相确在分闸位置
17 拉开110kV 101-4刀闸
18 检查110kV 101-4刀闸三相确在分闸位置
19 在110kV 101-2刀闸开关侧侧验电确无电压
20 合上110kV 101-27接地刀闸
21 检查110kV 101-27接地刀闸三相确在合闸位置
22 在110kV 101-4刀闸开关侧验电确无电压
23 合上110kV 101-47接地刀闸
24 检查110kV 101-47接地刀闸三相确在合闸位置
备注:
操作人:监护人:值班负责人(值长):。
