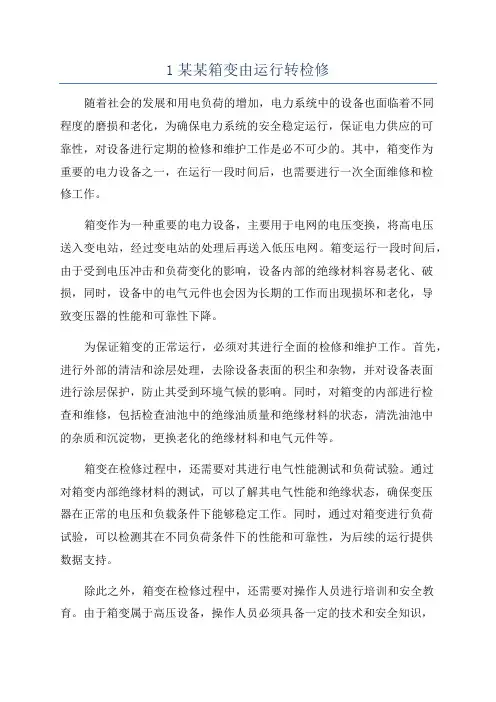

1某某箱变由运行转检修随着社会的发展和用电负荷的增加,电力系统中的设备也面临着不同程度的磨损和老化,为确保电力系统的安全稳定运行,保证电力供应的可靠性,对设备进行定期的检修和维护工作是必不可少的。
其中,箱变作为重要的电力设备之一,在运行一段时间后,也需要进行一次全面维修和检修工作。
箱变作为一种重要的电力设备,主要用于电网的电压变换,将高电压送入变电站,经过变电站的处理后再送入低压电网。
箱变运行一段时间后,由于受到电压冲击和负荷变化的影响,设备内部的绝缘材料容易老化、破损,同时,设备中的电气元件也会因为长期的工作而出现损坏和老化,导致变压器的性能和可靠性下降。
为保证箱变的正常运行,必须对其进行全面的检修和维护工作。
首先,进行外部的清洁和涂层处理,去除设备表面的积尘和杂物,并对设备表面进行涂层保护,防止其受到环境气候的影响。
同时,对箱变的内部进行检查和维修,包括检查油池中的绝缘油质量和绝缘材料的状态,清洗油池中的杂质和沉淀物,更换老化的绝缘材料和电气元件等。
箱变在检修过程中,还需要对其进行电气性能测试和负荷试验。
通过对箱变内部绝缘材料的测试,可以了解其电气性能和绝缘状态,确保变压器在正常的电压和负载条件下能够稳定工作。
同时,通过对箱变进行负荷试验,可以检测其在不同负荷条件下的性能和可靠性,为后续的运行提供数据支持。
除此之外,箱变在检修过程中,还需要对操作人员进行培训和安全教育。
由于箱变属于高压设备,操作人员必须具备一定的技术和安全知识,才能正确操作设备,并确保自己和他人的安全。
因此,在检修期间,应对操作人员进行相关培训和安全教育,提高其对设备操作和安全防范的意识。
经过一段时间的维修和检修工作,箱变将焕然一新,重新投入到电力系统中,为社会提供稳定可靠的电力供应。
然而,在设备恢复运行后,仍然需要对其进行定期的检修和维护,以确保其长期稳定工作。
只有通过对电力设备的维修和检修工作的不断深入,才能保障电力系统的可靠性和安全性,为社会经济的发展提供强有力的支持。

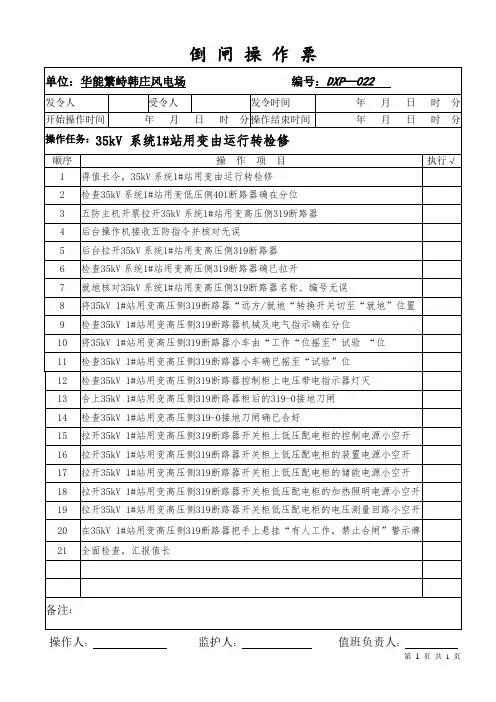

倒闸操作票单位:华能繁峙韩庄风电场编号:DXP—022发令人受令人发令时间年月日时分开始操作时间年月日时分操作结束时间年月日时分操作任务:35kV 系统1#站用变由运行转检修顺序操作项目执行√1 得值长令,35kV系统1#站用变由运行转检修2 检查35kV系统1#站用变低压侧401断路器确在分位3 五防主机开票拉开35kV系统1#站用变高压侧319断路器4 后台操作机接收五防指令并核对无误5 后台拉开35kV系统1#站用变高压侧319断路器6 检查35kV系统1#站用变高压侧319断路器确已拉开7 就地核对35kV系统1#站用变高压侧319断路器名称、编号无误8 将35kV 1#站用变高压侧319断路器“远方/就地“转换开关切至“就地”位置9 检查35kV 1#站用变高压侧319断路器机械及电气指示确在分位10 将35kV 1#站用变高压侧319断路器小车由“工作“位摇至”试验“位11 检查35kV 1#站用变高压侧319断路器小车确已摇至“试验”位12 检查35kV 1#站用变高压侧319断路器控制柜上电压带电指示器灯灭13 合上35kV 1#站用变高压侧319断路器柜后的319-0接地刀闸14 检查35kV 1#站用变高压侧319-0接地刀闸确已合好15 拉开35kV 1#站用变高压侧319断路器开关柜上低压配电柜的控制电源小空开16 拉开35kV 1#站用变高压侧319断路器开关柜上低压配电柜的装置电源小空开17 拉开35kV 1#站用变高压侧319断路器开关柜上低压配电柜的储能电源小空开18 拉开35kV 1#站用变高压侧319断路器开关柜低压配电柜的加热照明电源小空开19 拉开35kV 1#站用变高压侧319断路器开关柜低压配电柜的电压测量回路小空开20 在35kV 1#站用变高压侧319断路器把手上悬挂“有人工作,禁止合闸”警示牌21 全面检查,汇报值长备注:操作人:监护人:值班负责人:第1页共1 页。
针对一期220KV #1母线检修期间的预案当前一期220KV#01母线转检修,将启备变和发电机、及所有线路均在#2母运行的非正常运行方式,发生故障时各值应按以下预案及时处理,保证设备安全和防止事故扩大。
一、220KV#01启备变跳闸的处理方法:一、集控岗位:1、电气人员(主、副控):1.1、当#01启备变跳闸时,立即检查9B段的进线开关6KV9B01和6KV2B02备用电源进线开关断开,母线电压为零。
1.2、将6KV1B段厂用电“手/自动”切换把手打至“手动”位;手动合上6KV1B06备用电源进线开关,检查6KV9B段母线电压指示正常。
1.3、合上9B1变的高、低压侧开关,恢复400V9B1段母线电压正常。
1.4、合上9AB2变的高、低压侧开关,恢复400V9AB2段母线电压正常.1.5、将400V9A1段倒至400V9AB2段供电。
1.6、电气巡检立即赶往集控楼暖通MCC处,检查暖通MCC2和MCC1电压正常,否则立即恢复暖通MCC2和MCC1。
1.7、电气副控或二期巡检(电气资格)立即赶往江边泵房,立即恢复循环泵房PC-B段后,用母联恢复循环泵房PC-A段。
1.8、电气人员恢复6KV9A段母线和母线上相应负荷。
1.9、检查或恢复燃油PC段正常,确保燃油泵运行。
2、机、炉和除灰人员:2.1、机、炉值班员应立即通知或协助除灰人员启动除灰B厂用、A、D仪用空压机,恢复压缩空气压力正常。
二、预处理岗位:1、当发现运行工业水泵跳闸,工业水压力下降时,应立即启动二期工业水泵,开一二期工业水联络门恢复一、二期工业水压力。
三、江边泵房岗位:3、1、当发现一、二期工业水压力降低,应及时汇报值长,并加强运行循环水泵橡胶轴承、油盆推力瓦、电机线圈等温度点的监视。
3、2、#1源水泵跳闸后,若电源立即恢复可重启#1原水泵恢复一期循环水泵电机冷却水,若不能及时恢复#1原水泵,应立即关闭#1、#2原水泵出口电动后新增手动门(循环水泵电机层),开启#3、#2、#1源水泵间联络门恢复一期循环水泵电机凉风器冷却水。
部门:发电运行部班组:编号:工作时间年月日工作内容启备变由运行转为检修风险等级班组级风险项目简述该项目所涉及的主要工作:停用变压器中性点间隙保护;合中性点接地刀闸;拉开变压器各侧断路器(开关);解除变压器保护跳其他运行设备压板;拉开隔离开关(刀闸);停用变压器PT;变压器风冷器停电;验电;装接地线(合接地刀闸)等。
适用于#1、2主变、启备变停电的操作。
存在风险1、人身伤害方面:1.1绝缘手套不合格或使用方法不当、雷雨天气室外操作,造成人身触电、烧伤。
1.2带负荷拉隔离开关、绝缘手套不合格或使用方法不当,引起人身触电、烧伤。
1.3误入带电间隔、绝缘手套不合格或使用方法不当,造成人身触电、烧伤。
1.4误入带电间隔、绝缘手套和验电器不合格或使用方法不当、雷雨期间室外验电,造成人身触电、烧伤。
1.6 带电装接地线(合接地刀闸)、绝缘手套不合格或使用方法不当,造成人身触电、烧伤。
1.7装设接地线不合格危及人身安全。
1.8登主变时高处坠落。
2.设备损坏方面:2.1未核对保护名称、编号、位置,误停其他运行保护。
2.2操作方法不当导致接地刀闸机构损坏。
2.3 未核对设备名称、编号、位置,误拉断路器。
2.4断路器分闸后出现非全相运行,导致设备损坏。
2.5未正确解除保护压板,保护装置通电时导致运行设备误跳闸。
2.6带负荷拉隔离开关、隔离开关机构卡涩强行操作、手车开关坠落,造成设备损坏。
2.7操作方法不当导致接地刀闸机构损坏。
防范措施1.防止人身伤害的措施1.1防触电、烧伤措施1.1.1必须核对设备名称、编号、位置正确;绝缘手套贴有有效合格证且外观检查合格;使用绝缘手套要双手戴好,不能包裹使用;雷雨天气室外操作必须穿合格绝缘靴。
2.2防触电、烧伤措施2.2.1必须核对设备名称、编号、位置正确;拉隔离开关前检查断部门:发电运行部班组:编号:防范措施路器确在分闸位置;绝缘手套必须贴有有效合格证且外观检查合格;使用绝缘手套要双手戴好,不能包裹使用;禁止未经批准强行解除“五防闭锁装置”拉隔离开关或将手车开关拉出间隔。
运行转检修的基本操作顺序运行转检修是指在设备(如机械设备、电气设备等)运行一段时间后进行例行检修和维护。
下面是一般的运行转检修的基本操作顺序:1. 停止设备:在开始转检修之前,首先必须停止设备的运行。
根据设备的性质和工作特点,选择合适的方法和程序来安全地停止设备运行,如关闭电源、切断气源或其他必要的操作。
2. 断开电源:确保设备完全断电,以确保操作人员的安全。
这包括断开主电源以及与设备相关的所有电源。
3. 清理和准备:清理设备和工作区域,清除可能存在的杂物和污垢,并准备所需的工具、设备和材料。
确保安全措施已经采取,例如安装警示标识、设置防护栏等。
4. 检查和维护:根据设备的检修维护计划,逐项对设备进行检查和维护。
这可能涉及清理、润滑、更换耗损部件、检修电气线路等。
5. 测试设备:在完成检查和维护后,对设备进行测试以确保其正常运行。
这涉及重新连接电源、调试设备、运行系统功能检测等。
6. 整理记录:记录设备的检修和维护情况,包括所做的操作、更换的部件、维修的问题和解决方案等。
这些记录对于今后的维护和排除故障非常重要。
7. 重新启动设备:在完成检修和维护后,对设备进行重新启动,并确保设备运行正常。
始终根据设备的操作规程进行操作,并注意确认所有操作步骤均符合安全要求。
8. 检查运行:在设备重新运行后,进行监视和检查,确保设备正常工作。
如果发现异常或问题,必要时采取适当的措施。
请注意,运行转检修的具体操作顺序可能会因设备的类型、性质和特殊要求而有所不同。
在进行运行转检修时,请始终参考设备的操作手册、维护手册或制造商提供的指导,并遵循相关的安全程序和要求。
如遇复杂情况或需要专业知识,请寻求相关技术人员的帮助和指导。
山西京玉发电有限责任公司电气操作票值编号命令操作时间:年月日时分操作终了汇报时间:日时分操作任务01启备变由运行转检修状态由运行状态转换为检修状态√顺序操作项目操作时间1接值长令:01启备变由运行转检修2在微机五防系统上模拟预演正确3检查1号发变组运行正常,发电机负荷在60MW以上4检查2号发变组运行正常,发电机负荷在60MW以上5在1号机DCS画面检查厂用6KV 11段备用电源进线开关10BBA03在断开状态6在1号机DCS画面检查厂用6KV 12段备用电源进线开关10BBB03在断开状态7在2号机DCS画面检查厂用6KV 21段备用电源进线开关20BBA03在断开状态8在2号机DCS画面检查厂用6KV 22段备用电源进线开关20BBB03在断开状态9在NCS上断开01启备变210开关10在NCS检查210开关确已断开,启备变有功为零,电流为零11检查1号机6KV 11段备用电源进线开关10BBA03确在断开位12将1号机6KV 11 段备用电源进线开关10BBA03切换至“就地”位置13将1号机6KV 11段备用电源进线开关10BBA03摇至“试验”位14断开1号机6KV 11段备用电源进线开关10BBA03的储能电源开关QF115断开1号机6KV 11段备用电源进线开关10BBA03的控制电源开关QF216断开1号机6KV 11段备用电源进线开关10BBA03的装置电源开关QF317断开1号机6KV 11段备用电源进线开关10BBA03的多功能电源开关QF418断开1号机6KV 11段备用电源进线开关10BBA03的交流电源开关QF519断开1号机6KV 11段备用电源进线开关10BBA03的保护电压开关QF6备注:值长:值班负责人:监护人:操作人:、值编号操作任务01启备变由运行转检修状态由运行状态转换为检修状态√顺序操作项目操作时间20断开1号机6KV 11段备用电源进线开关10BBA03的电压回路开关QF721检查1号机6KV 12段备用电源进线开关10BBB03确已断开22将1号机6KV 12段备用电源进线开关10BBB03切换至“就地”位置23将1号机6KV 12段备用电源进线开关10BBB03摇至“试验”位24断开1号机6KV 12段备用电源进线开关10BBB03的储能电源开关QF125断开1号机6KV 12段备用电源进线开关10BBB03的控制电源开关QF226断开1号机6KV 12段备用电源进线开关10BBB03的装置电源开关QF327断开1号机6KV 12段备用电源进线开关10BBB03的多功能电源开关QF428断开1号机6KV 12段备用电源进线开关10BBB03的交流电源开关QF529断开1号机6KV 12段备用电源进线开关10BBB03的保护电压开关QF630断开1号机6KV 12段备用电源进线开关10BBB03的电压回路开关QF731将1号机6KV 11段备用电源进线开关PT摇至试验位32断开1号机6KV 11段备用电源进线开关PT小空开33将1号机6KV 12段备用电源进线开关PT摇至试验位34断开1号机6KV 12段备用电源进线开关PT小空开35检查2号机6KV 21段备用电源进线开关20BBA03确在断开位36将2号机6KV 21段备用电源进线开关20BBA03切换至“就地”位置37将2号机6KV 21段备用电源进线开关20BBA03摇至“试验”位38断开2号机6KV 21段备用电源进线开关20BBA03的储能电源开关QF139断开2号机6KV 21段备用电源进线开关20BBA03的控制电源开关QF240断开2号机6KV 21段备用电源进线开关20BBA03的装置电源开关QF3备注:值编号操作任务01启备变由运行转检修状态由运行状态转换为检修状态√顺序操作项目操作时间41断开2号机6KV 21段备用电源进线开关20BBA03的多功能电源开关QF442断开2号机6KV 21段备用电源进线开关20BBA03的交流电源开关QF543断开2号机6KV 21段备用电源进线开关20BBA03的保护电压开关QF644断开2号机6KV 21段备用电源进线开关20BBA03的电压回路开关QF745检查2号机6KV 22段备用电源进线开关20BBB03确已断开46将2号机6KV 22段备用电源进线开关20BBB03切换至“就地”位置47将2号机6KV 22段备用电源进线开关20BBB03摇至“试验”位48断开2号机6KV 22段备用电源进线开关20BBB03的储能电源开关QF149断开2号机6KV 22段备用电源进线开关20BBB03的控制电源开关QF250断开2号机6KV 22段备用电源进线开关20BBB03的装置电源开关QF351断开2号机6KV 22段备用电源进线开关20BBB03的多功能电源开关QF452断开2号机6KV 22段备用电源进线开关20BBB03的交流电源开关QF553断开2号机6KV 22段备用电源进线开关20BBB03的保护电压开关QF654断开2号机6KV 22段备用电源进线开关20BBB03的电压回路开关QF755将2号机6KV 21段备用电源进线开关PT摇至试验位56断开2号机6KV 21段备用电源进线开关PT小空开57将2号机6KV 22段备用电源进线开关PT摇至试验位58断开2号机6KV 22段备用电源进线开关PT小空开59在01启备变冷却器控端子内将冷却器风扇打至“停止”位60在01启备变冷却器控端子内将冷却器控制电源打至“停止”位61断开01启备变中性点接地刀闸备注:值编号操作任务01启备变由运行转检修状态由运行状态转换为检修状态√顺序操作项目操作时间62断开01启备变210开关第一组操作电源开关4K163断开01启备变210开关第二组操作电源开关4K264检查01启备变210-东刀闸“远控/近控”切换开关在“近控”位65合上01启备变210-东刀闸操作机构电动机电源开关QF166合上01启备变210-东刀闸操作机构箱照明加热电源开关QF267合上01启备变210-东刀闸操作机构控制电源开关QF368将01启备变210-东刀闸“电动/手动”切换开关切至“电动”位69将01启备变210-东刀闸“远控/近控”切换开关切至“远控”位70在NCS上拉开01启备变210-东刀闸71检查01启备变210-东刀闸A相确已拉开72检查01启备变210-东刀闸B相确已拉开73检查01启备变210-东刀闸C相确已拉开74检查NCS中01启备变210-东刀闸位置显示正确75将01启备变210-东刀闸“远控/近控”切换开关切至“近控”位76将01启备变210-东刀闸“电动/手动”切换开关切至“手动”位77断开01启备变210-东刀闸操作机构控制电源开关QF378断开01启备变210-东刀闸操作机构箱照明加热电源开关QF279断开01启备变210-东刀闸操作机构电动机电源开关QF180检查01启备变210-西刀闸A相确在断开位81检查01启备变210-西刀闸B相确在断开位82检查01启备变210-西刀闸C相确在断开位备注:值编号操作任务01启备变由运行转检修状态由运行状态转换为检修状态√顺序操作项目操作时间83检查01启备变210开关及回路确在冷备用状态84检查01启备变210开关确已断开85检查01启备变210-东刀闸三相确已断开86检查01启备变210-西刀闸三相确已断开87验明01启备变210-东刀闸与210开关之间三相确无电压88合上01启备变210-西0接地刀闸89检查220kV母线RCS-915GA差动保护屏刀闸位置指示正确90在220kV母线RCS-915GA差动保护屏按“位置确认”复位刀闸位置91检查220kV母线BP-2CS差动保护屏刀闸位置指示正确92在220kV母线BP-2CS差动保护屏按“复位”复位刀闸位置93验明01启备变出口避雷器处三相确无电压94在01启备变出口避雷器处挂一组接地线,编号:95根据工作票内容,做其它检修措施96复查以上操作无误97汇报值长:“01启备变由运行转检修操作完毕”9899100101102103备注:山西京玉发电有限责任公司电气操作危险因素控卡值编号操作任务01启备变由运行转检修状态由运行状态转换为检修状态危险因素与分析一、停、送电操作1、操作人员走错间隔,触电,发生人生伤亡或设备损坏事故。
2、带负荷拉合隔离开关,造成人员伤亡或设备损坏。
3、带接地刀(接地线)送电,三相短路,母线失压或设备损坏。
4、带电合接地刀,发生人身伤害、设备损坏。
二、6KV 开关停、送电操作1、开关在合闸状态送电,产生电弧伤人、电弧短路,母线失压或设备损坏。
2、带接地刀(接地线)送电,三相短路,母线失压或设备损坏。
3、操作人员走错间隔,触电,发生人生伤亡或设备损坏事故。
4、带电合接地刀,发生人身伤害、设备损坏。
三、PT和CT1、PT二次短路或CT二次开路,造成人员触电或设备损坏。
2、PT一次保险熔断,造成无法正确监视电压。
3、PT或CT二次侧未接地,造成人员触电。
具体控制措施一、停、送电操作1、必须严格执行操作票制度和操作监护制度、操作前必须核对设备位、名称、编号。
2、必须检查开关的“五防”闭锁可靠、操作开关前必须检查开关确断。
3、送电前必须检查开关所属的接地刀(接地线)确断(确已拆除),检查接地刀闭锁正常。
4、合接地刀闸前应正确验明确无电压。
二、6KV 开关停、送电操作1、必须检查开关的“五防”闭锁可靠、操作开关前必须检查开关确断。
2、开关送电前必须检查开关所属的接地刀(接地线)确断(确已拆除),检查接地刀闭锁正常。
3、必须严格执行操作票制度和操作监护制度、操作前必须核对设备位置、名称、编号;4、合任一开关的接地刀前必须查进线电源开关及馈线电源开关都在柜外;操作时必须戴安全帽、绝缘手套、穿绝缘靴;正确、规范地使用验电器。
三、PT和CT1、认真检查PT和CT的二次回路接线正确、牢固。
2、选择合适容量的熔断器并检查其良好。
3、认真检查PT或CT二次侧接地良好。
作业成员声明:我已掌握上述危险点预控制措施。
在作业过程中,我将严格执行。
监护人:操作人:。
