【建筑电气工程】电气典型倒闸操作票

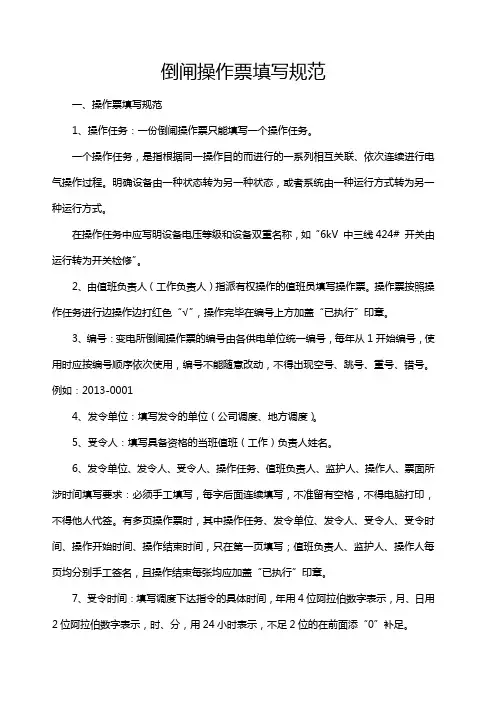

倒闸操作票填写规范一、操作票填写规范1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线424# 开关由运行转为开关检修”。

2、由值班负责人（工作负责人）指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√”，操作完毕在编号上方加盖“已执行”印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从1开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如：2013-00014、发令单位：填写发令的单位（公司调度、地方调度）。

5、受令人：填写具备资格的当班值班（工作）负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行”印章。

7、受令时间：填写调度下达指令的具体时间，年用4位阿拉伯数字表示，月、日用2位阿拉伯数字表示，时、分，用24小时表示，不足2位的在前面添“0”补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作项目的时间，年、月、日、时、分填写同第7项。

10、模拟操作打“√”：打在操作票“顺序”所在列正中间，用兰笔打“√”，每模拟、检查、审核一项正确无误时才能打上“√”，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√”栏所在列正中间，用红笔打“√”，由监护人完成。

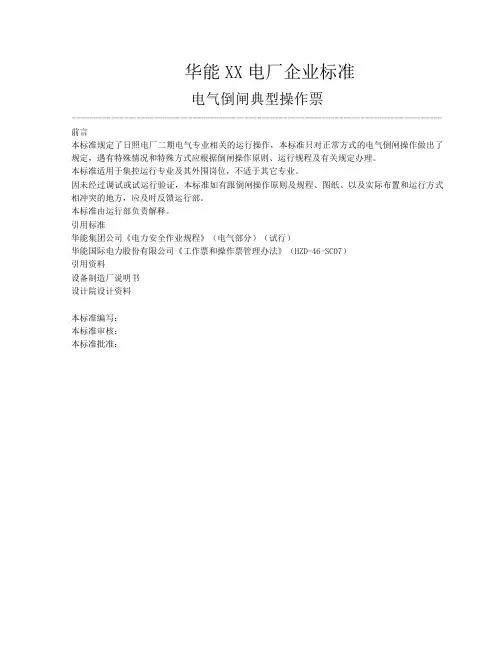

华能XX电厂企业标准电气倒闸典型操作票--------------------------------------------------------------------------------------前言本标准规定了日照电厂二期电气专业相关的运行操作，本标准只对正常方式的电气倒闸操作做出了规定，遇有特殊情况和特殊方式应根据倒闸操作原则、运行规程及有关规定办理。

本标准适用于集控运行专业及其外围岗位，不适于其它专业。

因未经过调试或试运行验证，本标准如有跟倒闸操作原则及规程、图纸、以及实际布置和运行方式相冲突的地方，应及时反馈运行部。

本标准由运行部负责解释。

引用标准华能集团公司《电力安全作业规程》（电气部分）（试行）华能国际电力股份有限公司《工作票和操作票管理办法》（HZD-46-SC07）引用资料设备制造厂说明书设计院设计资料本标准编写：本标准审核：本标准批准：目录1．发变组倒闸操作票1.1#3发变组检修后恢复热备用操作1.2#3发变组转冷备用1.3#3发变组破坏备用转检修1.4＃3发电机励磁系统恢复热备用1.5＃3发电机励磁系统破坏备用2．发电机解并列操作2.1 发电机程控启动方式与系统并列2.2发电机“自动方式”升压，自动准同期与系统并列2.3发电机“手动方式”升压，自动准同期与系统并列2.4 #3发电机与系统解列操作票3．启/备变倒闸操作3.1220KV #02启备变由热备用转检修3.2220KV #02启备变由检修转热备用4．6KV厂用电切换操作4.1#3机6KV工作A、B段由#3高厂变供电倒至#02启备变供电4.2#3机6KV工作A、B段由#02启备变供电倒至#3高厂变供电，#02启备变热备用5.220KV线路操作5.1 220KV乙站电村I线221开关由运行转检修5.2 200KV电村I线221开关由检修转运行6.220KV母线操作6.1 220KV电村II线222开关、#4发变组204开关由II母线倒至I母线运行，II母线及母联200开关由运行转检修6.2 200KV II母线及母联200开关由检修转运行；电村II线222开关、#4发变组204开关由I母线倒至II 母线运行7. 400V厂用系统操作#3机400V汽机PCA段停电并设安全措施＃3机汽机MCCIA母线停电检修做安全措施＃3机保安PC段撤除安全措施并送电#3机保安PC段停电并设安全措施8.直流系统操作8.1 220V直流系统操作8.1.1#3机220V直流B充电器倒至A充电器运行8.1.28.1.2. #3机220V直流蓄电池充放电退出运行8.1.38.1.3. #3机220V直流蓄电池充放电投入运行8.2110V直流系统操作8.2.1集控室#3机110v直流#1蓄电池组投入运行步骤8.2.28.2.2.集控室#3机110v直流#1蓄电池组退出运行步骤8.2.38.2.3.集控室#3机110v直流#1蓄电池组由3A充电柜倒至备用充电柜充电的步骤8.2.48.2.4.升压站110v直流#1蓄电池组投入运行步骤8.2.58.2.5.升压站110v直流#1蓄电池组退出运行步骤9．煤灰脱硫6KV、400V操作9.1 ＃3机停运，二期脱硫6KVA段切至由联络开关供电9.2 #3机脱硫低压变A拆除安全措施恢复400V脱硫PCA段正常供电，备用电源开关恢复热备用9.3.＃3机6KVA段停电，煤灰6KVⅡA段由联络开关供电9.4.＃3机6KVA段恢复正常运行，煤灰6KVⅡA段由联络开关供电恢复正常运行方式9.5.电除尘备变PC段停电并设安全措施9.6电除尘备用段撤除安全措施并送电恢复正常运行方式9.7.输煤变A停电，400V输煤A段倒由联络开关运行9.8.输煤变恢A恢复送电400V输煤A段由联络开关运行倒至正常运行方式1.发变组倒闸操作票1.1 #3发变组检修后恢复热备用操作1.1.1检查#3发变组所有检修工作已结束，工作票已收回1.1.2拆除在发电机出口避雷器处挂的＃接地线一组1.1.3拖出＃3机6KV工作A段工作电源进线开关所属接地小车1.1.4将＃3机6KV工作A段工作电源进线开关送至“隔离”位置1.1.5检查＃3机6KV工作A段工作电源进线开关各部良好1.1.6送上＃3机6KV工作A段工作电源进线开关开关所属控制、保护、加热等电源小开关1.1.7装上＃3机6KV工作A段工作电源进线PT一次保险，将其送入工作位置，合上二次小开关。

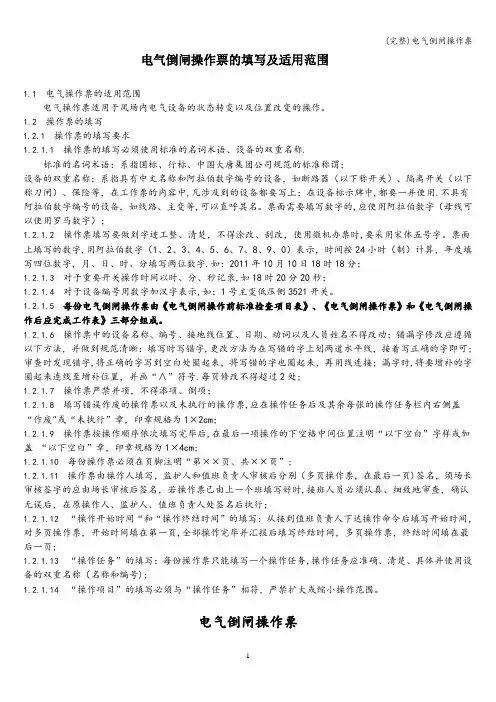

电气倒闸操作票的填写及适用范围1.1 电气操作票的适用范围电气操作票适用于风场内电气设备的状态转变以及位置改变的操作。

1.2 操作票的填写1.2.1 操作票的填写要求1.2.1.1 操作票的填写必须使用标准的名词术语、设备的双重名称.标准的名词术语：系指国标、行标、中国大唐集团公司规范的标准称谓；设备的双重名称：系指具有中文名称和阿拉伯数字编号的设备，如断路器（以下称开关）、隔离开关（以下称刀闸）、保险等，在工作票的内容中,凡涉及到的设备都要写上；在设备标示牌中,都要一并使用.不具有阿拉伯数字编号的设备，如线路、主变等,可以直呼其名。

票面需要填写数字的,应使用阿拉伯数字（母线可以使用罗马数字）；1.2.1.2 操作票填写要做到字迹工整、清楚，不得涂改、刮改，使用微机办票时,要采用宋体五号字。

票面上填写的数字,用阿拉伯数字（1、2、3、4、5、6、7、8、9、0）表示，时间按24小时（制）计算，年度填写四位数字，月、日、时、分填写两位数字.如：2011年10月10日18时18分；1.2.1.3 对于重要开关操作时间以时、分、秒记录,如18时20分20秒；1.2.1.4 对于设备编号用数字加汉字表示,如：1号主变低压侧3521开关。

1.2.1.5 每份电气倒闸操作票由《电气倒闸操作前标准检查项目表》、《电气倒闸操作票》和《电气倒闸操作后应完成工作表》三部分组成。

1.2.1.6 操作票中的设备名称、编号、接地线位置、日期、动词以及人员姓名不得改动；错漏字修改应遵循以下方法，并做到规范清晰：填写时写错字,更改方法为在写错的字上划两道水平线，接着写正确的字即可;审查时发现错字,将正确的字写到空白处圈起来，将写错的字也圈起来，再用线连接；漏字时,将要增补的字圈起来连线至增补位置，并画“∧”符号.每页修改不得超过2处;1.2.1.7 操作票严禁并项，不得添项、倒项；1.2.1.8 填写错误作废的操作票以及未执行的操作票,应在操作任务后及其余每张的操作任务栏内右侧盖“作废"或“未执行”章，印章规格为1×2cm；1.2.1.9 操作票按操作顺序依次填写完毕后,在最后一项操作的下空格中间位置注明“以下空白”字样或加盖“以下空白”章，印章规格为1×4cm;1.2.1.10 每份操作票必须在页脚注明“第××页、共××页”;1.2.1.11 操作票由操作人填写，监护人和值班负责人审核后分别（多页操作票，在最后一页)签名，须场长审核签字的应由场长审核后签名，若操作票已由上一个班填写好时,接班人员必须认真、细致地审查，确认无误后，在原操作人、监护人、值班负责人处签名后执行；1.2.1.12 “操作开始时间“和“操作终结时间”的填写：从接到值班负责人下达操作命令后填写开始时间，对多页操作票，开始时间填在第一页,全部操作完毕并汇报后填写终结时间，多页操作票，终结时间填在最后一页;1.2.1.13 “操作任务”的填写：每份操作票只能填写一个操作任务,操作任务应准确、清楚、具体并使用设备的双重名称（名称和编号);1.2.1.14 “操作项目”的填写必须与“操作任务”相符，严禁扩大或缩小操作范围。

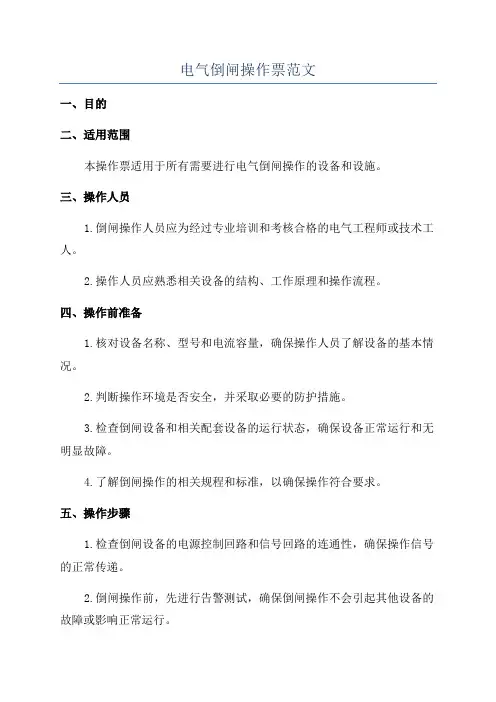

电气倒闸操作票范文一、目的二、适用范围本操作票适用于所有需要进行电气倒闸操作的设备和设施。

三、操作人员1.倒闸操作人员应为经过专业培训和考核合格的电气工程师或技术工人。

2.操作人员应熟悉相关设备的结构、工作原理和操作流程。

四、操作前准备1.核对设备名称、型号和电流容量，确保操作人员了解设备的基本情况。

2.判断操作环境是否安全，并采取必要的防护措施。

3.检查倒闸设备和相关配套设备的运行状态，确保设备正常运行和无明显故障。

4.了解倒闸操作的相关规程和标准，以确保操作符合要求。

五、操作步骤1.检查倒闸设备的电源控制回路和信号回路的连通性，确保操作信号的正常传递。

2.倒闸操作前，先进行告警测试，确保倒闸操作不会引起其他设备的故障或影响正常运行。

3.关闭与倒闸设备相关的隔离开关，防止误操作导致其他设备的影响。

4.操作前确认操作信号的准确性，如电压、电流、时间等指标的确认。

5.操作前，通过与其他部门或人员的沟通，确保没有其他设备或人员会受到操作的影响。

6.操作人员应穿戴符合操作要求的防护设备，如绝缘手套、绝缘鞋等。

7.操作人员应使用专用工具进行倒闸操作，确保操作安全可靠。

8.操作人员应按照操作要求进行倒闸操作，严禁瞬时重合闸。

9.操作后，测试操作设备的运行状态，确保设备正常运行。

六、注意事项2.注意操作中其他设备和人员的安全，严禁在操作过程中大声喧哗或不相关的行为。

3.注意操作设备的绝缘状态，防止发生漏电或触电事故。

4.注意操作过程中设备的温度变化，及时采取必要的措施，防止设备过热导致故障。

5.注意操作后的设备的状态，及时清理和维护设备，确保设备的正常运行。

6.注意及时做好记录和报告工作，将倒闸操作的相关信息及时上报到相关部门。

七、操作票的填写要求1.操作票应详细记录倒闸操作的步骤和注意事项，包括设备的名称、型号、电流容量、操作员信息等。

2.操作票应填写操作日期、操作时间、操作地点等信息。

3.操作票应由操作人员和监督人员签字确认，确保操作的真实性和可靠性。

电气设施倒闸操作、操作票一、倒闸操作与设施状态倒闸操作 : 电气设施有一种状态转变到另一种状态，或改变系统的运转方式所进行的一系列操作。

电气设施的四种运转状态：检修状态、冷备用状态、热备用状态、运转状态。

（1）检修状态：检修设施各方面电源以及所有的操作电源都已断开，并部署与检修有关的安全举措 ( 合接地刀闸、挂接地线、悬挂表记牌、装装设暂时遮拦 )（2）冷备用状态：检修工作已所有结束，有关检修暂时安全举措已所有拆掉，恢复常设安全举措，其各个方面电源和操作电源仍断开，设施具备全部运转的条件。

（3）热备用状态：设施一经合闸便带点运转的状态（4）运转状态：凡带电设施均为运转状态二、倒闸操作的内容倒闸操作有一次设施的操作也有二次设施的操作。

一次设施：直接生产、输配电能的设施。

包含发电机、变压器、断路器、隔走开关、空开、接触器、刀闸、母线、电力电缆、熔断器、互感器。

二次设施：对一次设施进行督查、丈量、保护、控制的设施、倒闸操作的内容（1）拉合路器和隔走开关（2）拉合接地刀闸，拆装接地线（3）装取控制回路、合闸回路、电压互感器回路的熔断器。

（4）投退继电保护、自动装置及改变其整定值三、操作的一般规定（1）倒闸操作一定获得相应级别调动和值长命令才能履行（2）履行操作票和单项操作，均应进行模拟操作，已查对操作票操作次序正确无误。

（3）设施送电前一定结束所有工作票，拆掉所有接地线以及有关安全举措，检查送点线路一次回路，摇测绝缘电阻合格（4）设施投运前保护一定先投运（5）检修的断路器送电时，一定进行远方分合实验四、倒闸操作基来源则（1）拉合隔走开关一定先检查并确认断路器在断开地点（2）禁止带负荷拉合隔走开关（3）停电时先断断路器，后断负荷侧隔走开关，再断电源侧隔走开关，送电时相反。

（4）在操作中发现误拉合的隔走开关，不同意再次合上或断开 ( 因为隔走开关没有灭弧装置，不可以用于带负荷通断电路，不然产生电弧会惹起三相弧光短路事故 )（5）母线送电，先投电压互感器，停电时先将负荷所有转移，再停电压互感器。

#1 发电机解列停机1、将#1发电机有功负荷减至零，电度示数不在增加。

2、停用#1发电机强行励磁。

3、拉开#1发电机101开关。

4、检查#1发电机101开关确已拉开。

5、将磁场变阻器阻值全部加入，降下发电机电压。

6、拉开#1发电机励磁开关。

7、检查#1发电机励磁开关确已拉开。

8、向汽机发出“注意”、“已断开”信号。

9、取下#1发电机合闸电源保险“+、－”两只。

10、拉开#1发电机101—1刀闸。

11、检查#1发电机101—1刀闸确已拉开。

12、拉开#1发电机出口PT—1刀闸。

13、检查#1发电机出口PT—1刀闸确已拉开。

14、拉开#1发电机速励PT—3刀闸。

15、检查#1发电机速励PT—3刀闸确已拉开。

16、拉开#1发电机励磁刀闸。

17、检查#1发电机励磁刀闸确已拉开。

18、取下#1发电机控制电源保险“+、－”四只。

19、待#1发电机转子停转后，测量发电机绝缘。

#1 发电机升压并列1、装上#1发电机控制电源保险“+、－”四只。

2、检查#1发电机101开关确在断开位置。

3、合上#1发电机101—1刀闸。

4、检查#1发电机101—1刀闸确已合好。

5、装上#1发电机合闸电源保险“+、－”两只。

6、合上#1发电机出口PT—1刀闸。

7、检查#1发电机出口PT—1刀闸确已合好。

8、合上#1发电机速励PT—3刀闸。

9、检查#1发电机速励PT—3刀闸确已合好。

10、检查#1发电机励磁开关确在断开位置。

11、合上#1发电机励磁开关刀闸。

12、检查#1发电机励磁开关刀闸确已合好。

13、检查#1发电机磁场变阻器阻值确在最大位置。

14、合上#1发电机励磁开关。

15、检查#1发电机励磁开关确已合好。

16、缓慢转动磁场变阻器，将电压升至额定值。

17、检查#1发电机励磁电流、电压，应为空载时正常值。

18、检查#1发电机三相静子电流应为零。

19、投入#1发电机“同期开关”。

20、检查中央信号盘“同期闭锁”开关确在闭锁位置。

21、将中央信号盘“手动准同期”开关切至“粗调”位置。

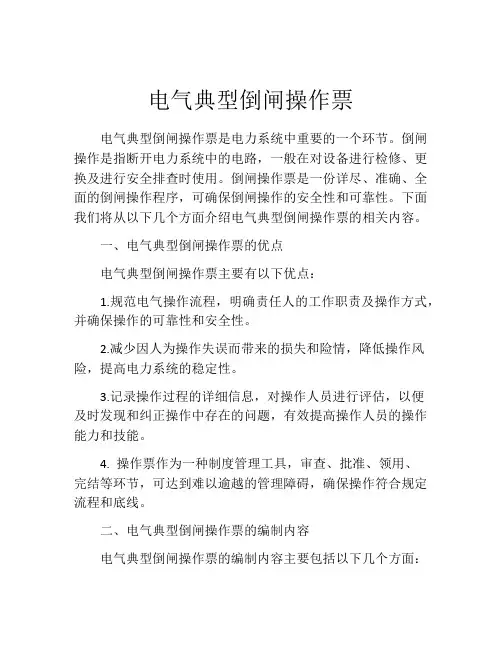

电气典型倒闸操作票电气典型倒闸操作票是电力系统中重要的一个环节。

倒闸操作是指断开电力系统中的电路，一般在对设备进行检修、更换及进行安全排查时使用。

倒闸操作票是一份详尽、准确、全面的倒闸操作程序，可确保倒闸操作的安全性和可靠性。

下面我们将从以下几个方面介绍电气典型倒闸操作票的相关内容。

一、电气典型倒闸操作票的优点电气典型倒闸操作票主要有以下优点：1.规范电气操作流程，明确责任人的工作职责及操作方式，并确保操作的可靠性和安全性。

2.减少因人为操作失误而带来的损失和险情，降低操作风险，提高电力系统的稳定性。

3.记录操作过程的详细信息，对操作人员进行评估，以便及时发现和纠正操作中存在的问题，有效提高操作人员的操作能力和技能。

4. 操作票作为一种制度管理工具，审查、批准、领用、完结等环节，可达到难以逾越的管理障碍，确保操作符合规定流程和底线。

二、电气典型倒闸操作票的编制内容电气典型倒闸操作票的编制内容主要包括以下几个方面：1. 操作票的名称和编号：编制完操作票后，需要为其编制一个唯一的编号和名称，以方便跟踪管理。

2. 操作的日期及时间：需要具体记录下操作的时间和日期，以便记录下每一次操作的信息，为遇到问题时，提供依据。

3. 操作票的审批人员和操作人员：在操作票上需要记录下审批人员和操作人员，以便了解到操作是否符合规范。

4. 操作的设备信息：在操作票上需要记录下操作的设备名称、型号以及位置等信息，以便确认操作的准确性。

5. 操作前的准备工作：在进行操作之前，需要做好充分的准备，如场地安全检查，设备检查以及进行相关的安全培训等工作。

6. 操作时的安全注意事项：在进行操作时，需要做到确定的步骤和清晰的指示，每一步需要注重安全，注意细节，以确保操作安全可靠。

7. 操作的具体步骤：具体的操作步骤需要详细记录，以便进行纠正和评估。

针对不同的设备操作，步骤也不能完全一致，需要逐一进行分析和记录。

8. 操作后的设备检查：在进行操作后，需要针对设备进行检查和测试，确保其完好无损，并对相关数据进行记录，及时反馈给相关人员。

华能XX电厂企业标准电气倒闸典型操作票-------------------------------------------------------------------------------------- 前言本标准规定了日照电厂二期电气专业相关的运行操作，本标准只对正常方式的电气倒闸操作做出了规定，遇有特殊情况和特殊方式应根据倒闸操作原则、运行规程及有关规定办理。

本标准适用于集控运行专业及其外围岗位，不适于其它专业。

因未经过调试或试运行验证，本标准如有跟倒闸操作原则及规程、图纸、以及实际布置和运行方式相冲突的地方，应及时反馈运行部。

本标准由运行部负责解释。

引用标准华能集团公司《电力安全作业规程》（电气部分）（试行）华能国际电力股份有限公司《工作票和操作票管理办法》（HZD-46-SC07）引用资料设备制造厂说明书设计院设计资料本标准编写：本标准审核：本标准批准：目录1．发变组倒闸操作票1.1#3发变组检修后恢复热备用操作1.2#3发变组转冷备用1.3#3发变组破坏备用转检修1.4＃3发电机励磁系统恢复热备用1.5＃3发电机励磁系统破坏备用2．发电机解并列操作2.1 发电机程控启动方式与系统并列2.2发电机“自动方式”升压，自动准同期与系统并列2.3发电机“手动方式”升压，自动准同期与系统并列2.4 #3发电机与系统解列操作票3．启/备变倒闸操作3.1220KV #02启备变由热备用转检修3.2220KV #02启备变由检修转热备用4．6KV厂用电切换操作4.1#3机6KV工作A、B段由#3高厂变供电倒至#02启备变供电4.2#3机6KV工作A、B段由#02启备变供电倒至#3高厂变供电，#02启备变热备用5.220KV线路操作5.1 220KV乙站电村I线221开关由运行转检修5.2 200KV电村I线221开关由检修转运行6.220KV母线操作6.1 220KV电村II线222开关、#4发变组204开关由II母线倒至I母线运行，II母线及母联200开关由运行转检修6.2 200KV II母线及母联200开关由检修转运行；电村II线222开关、#4发变组204开关由I母线倒至II 母线运行7. 400V厂用系统操作#3机400V汽机PCA段停电并设安全措施＃3机汽机MCCIA母线停电检修做安全措施＃3机保安PC段撤除安全措施并送电#3机保安PC段停电并设安全措施8.直流系统操作8.1 220V直流系统操作8.1.1#3机220V直流B充电器倒至A充电器运行8.1.28.1.2. #3机220V直流蓄电池充放电退出运行8.1.38.1.3. #3机220V直流蓄电池充放电投入运行8.2110V直流系统操作8.2.1集控室#3机110v直流#1蓄电池组投入运行步骤8.2.28.2.2.集控室#3机110v直流#1蓄电池组退出运行步骤8.2.38.2.3.集控室#3机110v直流#1蓄电池组由3A充电柜倒至备用充电柜充电的步骤8.2.48.2.4.升压站110v直流#1蓄电池组投入运行步骤8.2.58.2.5.升压站110v直流#1蓄电池组退出运行步骤9．煤灰脱硫6KV、400V操作9.1 ＃3机停运，二期脱硫6KVA段切至由联络开关供电9.2 #3机脱硫低压变A拆除安全措施恢复400V脱硫PCA段正常供电，备用电源开关恢复热备用9.3.＃3机6KVA段停电，煤灰6KVⅡA段由联络开关供电9.4.＃3机6KVA段恢复正常运行，煤灰6KVⅡA段由联络开关供电恢复正常运行方式9.5.电除尘备变PC段停电并设安全措施9.6电除尘备用段撤除安全措施并送电恢复正常运行方式9.7.输煤变A停电，400V输煤A段倒由联络开关运行9.8.输煤变恢A恢复送电400V输煤A段由联络开关运行倒至正常运行方式1.发变组倒闸操作票1.1 #3发变组检修后恢复热备用操作1.1.1检查#3发变组所有检修工作已结束，工作票已收回1.1.2拆除在发电机出口避雷器处挂的＃接地线一组1.1.3拖出＃3机6KV工作A段工作电源进线开关所属接地小车1.1.4将＃3机6KV工作A段工作电源进线开关送至“隔离”位置1.1.5检查＃3机6KV工作A段工作电源进线开关各部良好1.1.6送上＃3机6KV工作A段工作电源进线开关开关所属控制、保护、加热等电源小开关1.1.7装上＃3机6KV工作A段工作电源进线PT一次保险，将其送入工作位置，合上二次小开关。

典型倒闸操作票#1厂变由冷备用转运行1.查900开关确在合闸位置；2.查1#厂变确在冷备用位置；3.查904开关柜三相带电显示器指示有电压；4.将#1厂变高压侧904手车开关由“试验”位置摇入至“接通”位置，查确已合上；5.将#1厂变低压侧401手车开关由“试验”位置推入至“接通”位置，查确已合上；6.将401手车上的开关操作闭锁钥匙打到“解锁”位置；7.合上#1厂变高压侧905开关；8.查905开关确已合上；9.查#1厂变三相带电显示器指示有电压；10.查#1厂变充电正常；11.合上#1厂变低压侧401开关；12.查401开关确已合上；13.查#1厂变低压侧三相电流指示 A；14.断开400VPCI段母线备用分支403开关；15.查403开关确已断开；16.将#1厂变备用分支403开关备自投BK转换开关切换至“投入”位置；#1厂变由运行转检修1.查900开关在合闸用状态。

2.查#0备变充电正常。

3.核对1#厂变负荷电流小于0#厂变额定电流。

4.合上#1厂变备用分支403开关。

5.查403开关确已合上。

6.#1厂变403开关已有电流，电流指示Ａ。

7.断开#1厂变低压侧401开关。

8.查401开关确已断开。

9.将#1厂变备用分支410开关的备自投BK转换开关切换至“退出”位置。

10.断开#1厂变高压侧904开关。

11.查904开关确已断开。

12.查#1厂变高压侧904开关柜上三相带电显示器指示无电压。

13.将#1厂变低压侧401手车开关由“接通”位置拉出至“试验”位置，查确已断开。

14.将#1厂变高压侧905手车开关由“接通”位置拉出至“试验”位置，查确已断开。

15.断开904开关的保护电压输入空开FB65。

16.断开904开关“控制电源”二次空开FB30。

17.断开904开关“保护”二次空开FB20。

18.断开904开关“储能”二次空开FB10。

19.断开904开关加热照明空开FB90。

20.取下904开关二次航空插头。

重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：系统送电、保安电源断电操作基本操作步骤：1、将AH6联络柜真空断路器摇入工作位置2、将同期屏上2TK开关切换至投入3、将同期屏上1STK开关切换至精确同期位置4、将同期屏上STK开关切换至闭锁同期位置5、将中控室控制屏1KK开关切换至合闸位置、合闸指示灯亮6、再将中控室控制屏1KK开关切换到遥控位置7、7、将同期屏上2TK、1STK、STK开关退出8、将低压配电室1AT柜S2开关切换至手动位置9、将中控室控制屏S1开关切换至集中位置10、按下中控室控制屏上4S22分闸按钮、分闸指示灯亮11、将低压配电室1AT柜上保安电源断路器摇出12、将AH5柜真空断路器摇入工作位置13、将中控室控制屏16KK开关切换至合闸位置、合闸指示灯亮14、再将中控室控制屏16KK开关切换到遥控位置15、将低压配电室1AT柜上市电进线断路器摇入到工作位置16、按下中控室控制屏上1S12合闸按钮、合闸指示灯亮市电恢复供电操作步骤重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：系统断电、保安电源送电操作基本操作步骤：1、将低压配电室1AT柜S2开关切换至手动位置2、将中控室控制屏S1开关切换至集中位置3、按下中控室控制屏上1S22分闸按钮、分闸指示灯亮4、将低压配电室1AT柜市电进线断路器摇出5、将中控室控制屏16KK开关切换至分闸位置、分闸指示灯亮6、再将中控室控制屏16KK开关切换到遥控位置7、将AH5柜真空断路器摇出。

8、将中控室控制屏1KK开关切换至分闸位置、分闸指示灯亮9、再将中控室控制屏1KK开关切换到遥控位置10、将AH6联络柜真空断路器摇出11、将低压配电室1AT柜上保安电源断路器摇入到工作位置12、按下中控室控制屏上4S12合闸按钮、合闸指示灯亮厂用电中断、柴油发动机供电操作步骤重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：系统送电操作具体步骤：操作顺序：检查无操作障碍1、合上6AH联络柜各空开2、检查综合保护装置显示正常3、将柜上保护分闸、差动保护压板投入4、将装置检修、重合闸、闭锁重合闸压板退出5、将PT手车摇入工作位置6、将真空断路器摇入工作位置7、合4AH柜上各空开8、检查4AH柜上各装置仪表显示正常9、合4AH柜PT刀闸10、检查中控室控制屏上联络线断路器分闸指示灯亮11、将同期屏上2TK开关切换至投入12、将同期屏上1STK开关切换至精确同期位置13、将同期屏上STK开关切换至闭锁同期位置14、将中控室控制屏1KK开关切换至合闸位置15、检查中控室控制屏上联络线断路器合闸指示灯亮16、将中控室控制屏1KK开关切换到遥控位置7、17、将同期屏上2TK、1STK、STK开关退出18、合5AH柜上各空开19、检查5AH柜上综合保护装置显示正常20、将保护跳闸压板投入21、拉开接地刀闸22、打开柜内照明认真检查接地刀闸应该在断开位置23、将真空断路器摇入工作位置24、检查中控室控制屏上1#站用变分闸指示灯亮25、将中控室控制屏16KK开关切换至合闸位置26、检查中控室控制屏上1#站用变合闸指示灯亮27、将中控室控制屏16KK开关切换到遥控位置28、将低压配电室1AT柜上1#进线断路器摇入到工作位置29、将中控室控制屏S1开关切换至集中位置30、检查中控室控制屏上1#低压进线分闸指示灯亮31、按下中控室控制屏上1S12合闸按钮合上1#进线断路器32、检查中控室控制屏上1#低压进线合闸指示灯亮重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：发电机自动准同期并网操作操作顺序：检查无操作障碍1、将同期屏上STK切换至解除闭锁位置2、将同期屏上1TK切换至投入位置3、将同期屏上DTK切换至投入位置4、将同期屏上QK切换至1#发电机位置5、按下QA按钮GP灯亮6、将同期屏上1STK切换至精确同期位置7、同时将发电机保护屏上1KK切换至右边就地位置8、发电机断路器同期合闸(右边指示灯亮)9、将1TK、DTK、1SKT同期开关退出10、在DCS上操作增磁按钮，增加发电机无功重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：投励磁操作操作顺序：检查无操作障碍1、将励磁屏上各空开合上2、将DK隔离刀闸合上3、将QK2闭环切换开关切换至电压位置7、4、将QK1 A/B套切换开关切换至自动位置5、合上发电机小间励磁变刀闸6、合灭磁开关QK7、按下AN3手动开机按钮8、按下AN1增磁（或AN2减磁）按钮调节发电机电压与系统电压一致重庆小南海水泥厂余热电站班操作开始时间：年月日时分终止时间：时分标记（√）操作任务：发电机解列操作1、将发电机保护屏上1KK切换至左边跳闸位置2、按下AN4手动停机按钮3、断开灭磁开关QK4、断开DK隔离刀闸5、断开励磁屏上各空开6、断开发电机小间励磁变刀闸7、将AH1柜发电机PT手车摇出8、将AH2柜发电机励磁PT手车摇出9、将AH3柜发电机开关断路器手车摇出。

二十五种倒闸操作票一、填写操操作作票的要求一、停电的操作要求1，先停低压，后停高压；先停负荷后停电源;先拉断路器，后拉隔离开关（或刀开关）.2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关.3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。

4, 先停出线开关后停主进开关.5，每操作一项应查确已处在断开位置.6, 33、44、55、39、49、59不操作。

7, 变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。

8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送.调度用户：两路10KV电源可以合环,合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。

9, 全站停电应用21、22。

10,检修时：停电，验电，挂标示牌。

11，备用分热备用和冷备用：冷备用断路器、隔离开关（刀开关)都处于断开位置;热备用断路器处于断开位置，隔离开关（刀开关)处于合闸位置。

二、送电操作要求1，先送电源，后送负荷;先送高压，后送低压；先合主进,后合出线;先合隔离开关，后合断路器.2，操作完后,查确已处在合上位置。

3,合隔离开关（刀开关)之前，应查断路器确处在断开位置。

4，先合电源侧隔离开关，后合负荷侧隔离开关。

5，电源必须PT二次电压应正常。

6，变压器送电后,必须听声音正常，充电三分钟。

7,变压器并列运行应满足并列运行条件，且分接开关在同一档位。

8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。

9,当合401-2,402—2后应查变压器二次电压且正常。

10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作;操作时应两人，穿绝缘靴，戴绝缘手套，执行复诵制，应有预令和动令。

二，填写操作票一、全站停电操作1、全站停电操作现运行方式为：第一电源供电，1T运行带全负荷；第二电源及2T备用。

1,拉低压电容器开关，查确已断开；2,拉低压各出线开关，查确已断开；3，拉445，查确已断开；4，拉445-5,查确已断开；5,拉445—4，查确已断开；7,拉401-4，查确已断开；8，拉401—2，查确已断开；9，拉211,查确已断开；10，拉211—2，查确已断开；11，拉211-4，查确已断开；12，拉201，查确已断开；13，拉201-4,查确已断开；14，拉201-9,查确已断开；15,拉201—2，查确已断开；16，拉202—9，查确已断开;17,拉202-2,查确已断开；18,拉21，查确已断开；19,拉22，查确已断开；20,全面检查操作质量.2、全站停电操作现运行方式为：第一电源供电，2T运行带全负荷;第二电源及1T备用。

电气倒闸典型操作票标准概述1. 引言在电力系统运维中，电气倒闸是一项重要的操作，用于实现线路、设备的关闭和开启。

为了确保电气倒闸操作的安全性和标准化，制定了电气倒闸典型操作票标准。

本文档旨在对电气倒闸典型操作票标准进行概述，包括操作票的内容和格式要求。

2. 操作票的内容要求电气倒闸典型操作票应包含以下内容：2.1 运维单位信息操作票首先应包含运维单位的信息，包括单位名称、操作人员姓名和联系方式。

2.2 设备信息操作票需要明确要操作的设备信息，包括设备名称、设备型号和设备位置等。

2.3 倒闸操作步骤操作票中应详细描述倒闸操作的步骤，包括准备工作、操作方法和安全措施等。

2.4 管控措施操作票应包含管控措施，用于确保操作的安全性。

管控措施可能包括设备的断开、锁定、检修和试验等。

2.5 操作风险与应急措施操作票中应对可能的操作风险进行评估，并制定相应的应急措施。

应急措施可能包括紧急停电、人员疏散和事故报告等。

2.6 操作记录与验收操作票最后应包含操作记录和验收签字，用于记录实际操作情况和确认操作的完成。

3. 操作票的格式要求电气倒闸典型操作票应符合以下格式要求：3.1 标题操作票的标题应准确明确地描述所要操作的设备和操作类型。

3.2 标注操作票中需要对各项内容进行明确的标注，如编号、日期、设备名称等。

3.3 表格操作票可以采用表格的形式，用于清晰地列出各项内容和要求。

3.4 插图操作票中可以插入设备示意图、操作流程图等插图，以便操作人员更好地理解和遵守操作要求。

3.5 打印和保存操作票应打印成纸质文档，并保存在专用的文档管理系统中，以备查阅和溯源。

4. 总结电气倒闸典型操作票的制定和遵守对保障电气倒闸操作的安全性和标准化具有重要意义。

本文概述了电气倒闸典型操作票标准的内容和格式要求，有助于相关人员了解操作票的编制和使用。

在实际操作中，运维人员应按照标准的要求执行操作，以确保操作的安全性和可控性。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气倒闸操作票(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process电气倒闸操作票(标准版)误操作事故仍不断发生，其主要原因是操作票不正确，操作马虎，不严肃，不认真执行操作模拟、监护、唱票、复诵、核对设备等制度。

(1)操作票中有并项的现象，两项并在一起，且没有逐项打“√”。

(2)有的操作票没有写双重名称，用字过于简化。

(3)有的操作票使用的调度术语不规范，有的调度一次发令中，同时发出两个以上的操作任务。

(4)操作票中有代签名的现象。

(5)有的操作票漏项，有的随意增加操作项目。

(6)有些检查项目，没有作为一个项目填入操作票，如：“合上220kV××××线路闸刀并检查等”。

(7)防误操作闭锁装置的解锁制度不够完善，曾多次发生强行解锁的误操作事故。

(8)有的操作票，每次操作完毕后，没有逐项打“√”，有的操作结束不在操作票上盖“已执行”章。

(9)有的操作票，没有填写操作人、监护人、值班负责人姓名。

(10)有的企业已推行用计算机开操作票，但由于运行方式，操作要求多变，因此打印出来的标准操作票往往不能适应需要，票面临时涂改较多，稍一疏忽，就会发生误操作事故。

其次，缺乏防止值班人员“逐渐生疏”的措施，没有规定定期进行手工开操作票的训练。
