轴结构改错题目:1、请指出下图所示轴系结构的主要错误,并将正确结构画在图的下半部,或另行绘制。
(10分)2、请指出图示轴系结构的主要错误,并绘出正确的结构(结构对称,画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(7分)(注:润滑方式、倒角和圆角忽略不计。
)例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
(5分)⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应该小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
轴系装配结构设计错误案例:1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(注:润滑方式、倒角和圆角忽略不计。
)解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
解答⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应该小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖,且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误。
(注:润滑方式、倒角和圆角忽略不计。
)例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3.①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片 ②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位 ④——端盖轴孔处未密封⑧——齿轮没有周例4.①——联轴器左端无轴端挡圈 ②——联轴器无周向固定(缺键) ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定(缺键) ⑦——定位轴肩过高 ⑧——缺调整垫片①③② ④⑤⑥⑤⑥⑦⑦⑧①②④③⑤⑥⑧⑦⑧例5.①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6.①轴承端盖与箱体间无调整密封垫片;②推力轴承应成对使用,宽边相对或者窄边相对安装;轴承剖面线内、外圈不一致。
各种轴结构改错题⽬轴结构改错题⽬:3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。
请按⽰例①所⽰,指出图中的其他结构错误(不少于7处)(7分)(注:润滑⽅式、倒⾓和圆⾓忽略不计。
)例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误(不合理)的原因。
(5分)⑴——轴肩的⾼度超出了轴承内圈的外径;⑵——轴段的长度应该⼩于轮毂的宽度;⑶——螺纹轴段缺少螺纹退⼑槽;⑷——键槽应该与中间部位的键槽在同⼀母线上布置;⑸——键的长度应该⼩于轴段的长度。
轴结构常见错误总结㈠、轴本⾝的常见结构错误:⑴、必须把不同的加⼯表⾯区别开来;⑵、轴段的长度必须⼩于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤;②、⽅向必须正确,必须正装或反装;③、外圈定位(固定)边⼀定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径;②、外圈的内径⼀定要⼩于固定结构的直径。
⑶、轴上如有轴向⼒时,必须使⽤能承受轴向⼒的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同⼀轴上所有键槽应在⼀个对称线上;⑵、键槽的长度必须⼩于轴段的长度;⑶、半圆键不⽤于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承,轴承端盖⼀定要顶在轴承的⼤端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。
北航轴的结构设计改错——机械设计基础(总9页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--机械设计基础——轴的结构设计改错一、指出图中结构不合理之处,并改正。
1、答案:1)左端轴承处的弹性挡圈去掉。
2)右端轴承处轴肩过高,应改为低于轴承内圈。
3)齿轮右端用轴套固定,与齿轮配合的轴头长度应小短于齿轮轮毂宽度。
4)左端轴承处应有越程槽。
5)联轴器没固定,左端应改为轴肩固定。
6)右端轴承改为轴套定位。
7)与齿轮配合处的键槽过长,应短于其轮毂宽度。
8)齿轮应改为腹板式结构。
9) 将联轴器的周向固定,改为键联接。
2、答案:主要结构错误:1)与齿轮处键槽的位置不在同一母线上;2)端盖孔与轴径间无间隙;3)左轴承端盖与箱体间无调整密封垫片;4)轴套超过轴承内圈定位高度;5)三面接触,齿轮左侧轴向定位不可靠;6)键顶部与齿轮接触;7)无挡油盘;8)两轴承端盖的端面处应减少加工面。
3、答案:1)轴承内外圈剖面线方向不一致,应改为方向一致;2)左端轴承用轴肩定位,且轴肩不高于轴承内圈;3)齿轮没有轴向固定,改为左端用轴环,右端用轴套固定;4)与左端轴承配合的轴段上应有砂轮越程槽;5)联轴器没有轴向定位,应必为用轴肩定位;6)右端轴承改为加大定位和固定,且低于轴承内圈;7)与齿轮配合的轴段应有键槽;8)齿轮改为腹板式结构性9)轴的右端键槽过长,改为短于联轴器的孔的长度。
4、答案:1)左边轴肩高于轴承内圈;2)与齿轮配轴段太长,齿轮轴向未定位;3)齿轮与轴承间缺套筒;4)右边轴肩过高超过轴承内圈;5)右端盖与轴接触;6)右端盖处缺少密封圈;7)皮带轮周向定位缺键槽;;8)皮带轮孔未通。
5、答案:此轴系有以下6个方面13处错误:1)轴承类型配用不合适:左轴承为角接触轴承,角接触轴承不能单个使用;2)转动件与静止件直接接触:轴身与右端盖之间无间隙;3)轴上零件未定位、未固定:套筒未可靠的固定住齿轮;联轴器轴向未固定;联轴器周向未固定;4)工艺不合理:轴外伸端无轴肩,轴承不易装;装轴承盖箱体的加工面与非加工面没有分开;轴承与轴承座之间无调整垫片,轴承的轴向间隙无法调整;轴上的键槽过长;左轴承处轴肩过高,轴承无法拆卸;5)润滑与密封问题:轴承脂润滑而无挡油环;端盖上无密封件;6)制图投影错误箱体孔投影线未画6、答案:1)轴肩过高;2)无轴向定位;3)不能准确定位;4)套筒定位轴承不合理;5)静止件和活动件相碰。
111.3.5结构设计与轴系结构综合题(1)指出下列图 11-10 中各轴系结构设计的错误。
(2)试指出图 11-11 所示圆柱齿轮轴系中的结构错误,并画出正确的结构图。
(齿轮油润滑,轴承脂软滑)(3)图 11-12 所示为小锥齿轮轴系部件结构图(小锥齿轮与轴一体,为齿轮轴)。
试改正图中不合理或错误的结构,并简述原因。
211.3.5(1)答图 12a 中轮毂两边都被轴环挡住试错误的,这样齿轮装不进去;轮毂与轴之间应有键联接,与轮毂配合段轴头长度应小于轮毂的宽度。
答图 12b 中联轴器应为通孔,与轴头间应有键联接;轴应有台阶靠住联轴器端面,试联轴器轴向定位。
(2)见答图 13。
3 (3)答(见答图 14)4Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片, 螺纹外径略小于轴承内径;Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径;Ⅲ透盖与轴之间应有间隙,且应有密封毡圈;Ⅳ两轴承内圈之间的轴径应小于轴承内径;Ⅴ两轴承外圈之间的套筒内径应小于轴承外径;形成轴承外圈定位凸肩;Ⅵ左轴承内圈左侧轴肩过高,应减至内圈高的 2/3左右;Ⅶ套杯凸缘不应在左边,应在右边;Ⅷ箱体孔的中部直径应加大,以减少精加工面;Ⅸ透盖与套杯配合段过长,透盖与右轴承外圈之间应右较大的间隙;Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片;Ⅺ轴的右端及透盖外圆外侧应有倒角。
5 13B01 指出如图 1-13-4、图 1-13-5所示齿轮系结构中标号处的错误性质,轴承用油脂润滑。
613B01答:图 1-13-4答案:1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长 1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔,且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长,套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图 1-13-5答案:1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定,如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误76. 轴承外圈线漏画7. 止口不易加工没必要8. 轴和内圈无定位台阶9. 轴段应比轮宽短 1~2mm10. 轴段应短于半联宽度,以便压紧11. 应有加工凸台于垫片12. 应加密封圈、并留间隙13. 轴环右端不应超过内圈高的 2/314. 应有加工凸台与垫片15. 端盖右端中部应下凹加工16. 座孔处应有甩油环17. 齿轮右端面无轴向定位,应加定位轴肩18. 为便于加工与安装,应做成阶梯轴13B02 如图 1-13-6所示齿轮轴系结构图,一直轴承用脂润滑,试找出图 1-13-6中设计上的错误,并加以改正。

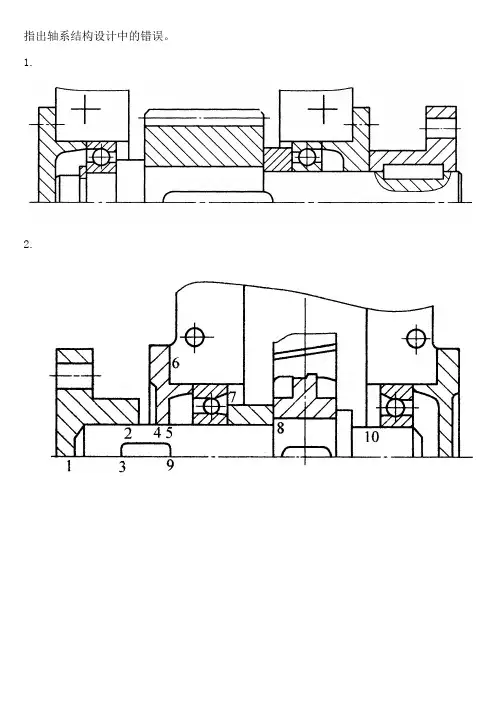

指出轴系结构设计中的错误。
1.
2.
3.
4.
1)轴承端盖不应与轴直接接触;
2)套筒高度过高应低于轴承内圈的厚度;
3)轴长应比轮毂的宽度短2-3mm;
4)联轴器未轴向固定;
5)联轴器未周向固定;
6)弹性挡圈多余;
7)悬伸轴的精加工面过长,不利于轴承的装拆;8)联轴器应为通孔;
9)轴承端盖与箱体间应有密封垫片;
10)轴肩高度过高,应低于轴承内圈厚度;11)键的长度过长,无法周向固定齿轮;12)箱体未区分加工面与非加工面;
13)轴肩高度过低,不利于齿轮轴向定位14)轴承端盖内应有轴上密封件
主要结构错误有
(1)缺少调整垫片;
(2)轮毂键槽结构不对,键顶面不应与轮毂接触;
(3)与齿轮处键槽的位置不在同一角度上;
(4)键槽处没有局部剖;
(5)端盖孔与轴径间无间隙;
(6)多一个键;
(7)齿轮左侧定位不可靠;
(8)齿轮右侧无轴向定位;
(9)轴承安装方向不对;
(10)轴承外圈定位超高;
(11)轴与轴承盖相碰。
轴改错题与总结】轴的设计改错题总结轴结构改错题目:1、请指出下列图所示轴系结构的主要错误,并将正确结构画在图的下半部,或另行绘制。
(10分)2、请指出图示轴系结构的主要错误,并绘出正确的结构〔结构对称,画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误〔不少于7处〕〔7分〕〔注:润滑方式、倒角和圆角忽视不计。
〕例①——缺少调整垫片[解] ⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确〔应当局部剖视〕⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不行靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误〔不合理〕的缘由。
〔5分〕⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应当小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应当与中间部位的键槽在同一母线上布置;⑸——键的长度应当小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必需把不同的加工外表区分开来;⑵、轴段的长度必需小于轮毂的长度;⑶、必需考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、肯定要成对使用;②、方向必需正确,必需正装或反装;③、外圈定位〔固定〕边肯定是宽边。
⑵、轴承内外圈的定位必需留意内外圈的直径尺寸问题①、内圈的外径肯定要大于固定结构的直径;②、外圈的内径肯定要小于固定结构的直径。
⑶、轴上如有轴向力时,必需使用能承受轴向力的轴承。
⑷、轴承必需考虑密封问题;⑸、轴承必需考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上全部键槽应在一个对称线上;⑵、键槽的长度必需小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖肯定要顶在轴承的大端;⑵、和机体的联接处必需要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必需和轴有间隙,同时,必需考虑密封问题。
轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示,指出图中的其他结构错误(不少于7处)(7分)(注:润滑方式、倒角和圆角忽略不计。
)例①一一缺少调整垫片[解](1)——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上(1)——键槽处表达不正确(应该局部剖视)⑸一一端盖孔与轴径间无间隙(1)——多一个键⑺一一齿轮左侧轴向定位不可靠(1)齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。
(5分)⑴一一轴肩的高度超出了轴承内圈的外径;⑵一一轴段的长度应该小于轮毂的宽度;⑶一一螺纹轴段缺少螺纹退刀槽;(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
轴系结构改错题随着现代工业的发展,越来越多的机械设备采用轴系结构进行传动,轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此,在设计和制造轴系结构时,需要注意各种因素,杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题,来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置,其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴,输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后,出现了以下问题:(1)输出轴转速低于设计要求。
(2)输出轴发生了严重的振动和噪声。
(3)输出轴温度升高,超过了允许的范围。
请根据以上问题,分析该轴系传动装置的设计和制造中可能存在的错误,并提出改进方案。
2.问题分析(1)输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
(2)输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
(3)输出轴温度升高,超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案(1)电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时,需要考虑电机的转速和输出轴的转速之间的匹配关系,以确保输出轴的转速符合设计要求。
(2)减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时,需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系,以确保输出轴的扭矩符合设计要求。
(3)传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时,需要考虑链条松紧度的合理性,以确保链条不会过紧或过松。
轴系结构改错例题
轴系结构改错例题:简要说明图中轴系部件结构的错误及不合理原因15 φ36
讲解:此类问题主要从以下几方面考虑: 一、转动件与静止件接触9( 轴与端盖接触;
6( 套筒与轴承外圈接触。
二、轴上零件未定位、固定
5( 套筒顶不住齿轮;
12(带轮无轴向固定;
三、工艺不合理
属加工方面:
2(箱体端面加工面与非加工面没有分开;
3(轴过长;
10(轮毂上键槽应开通孔;
11(齿轮与带轮的键槽应开在同一母线上;
13(轴承端面加工面与非加工面没有分开;
14(箱体两侧不对称;
15. 无轴径为36的滚动轴承。
属工艺安装方面:
7(精加工面过长,且装拆轴承不便;
4( 轴肩太高,无法拆卸轴承;
属调整方面:
1( 无调整垫片,无法调整轴承间隙。
四、润滑与密封问题8(透盖中无密封件。
轴系结构改错题(共8题)1、 在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。
图4-1解:○1.无垫片;○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长,起不到定位作用; ○8无定位;○9无垫片○10采用反装。
修改后图:162873549102、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上,也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。
解:画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1~2mm,轴端挡圈压到联轴器端面上,与轴端面留有间隙;②联轴器与透盖不能接触,联轴器应右移;③联轴器与轴配合直径应小一点,形成轴肩定位;④联轴器处联接平键与蜗轮处联接平键应在一条线上;键与毂孔键槽底面间应有间隙;⑤右轴承圈左端面只能与套筒端面接触,与轴肩端面应有间隙,所以套筒轴颈右端面应左移1~2mm;⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1~2mm,轴颈右端面缩进去;⑦左轴承圈不能被轴环全挡住,轴环左部轴径减小至圈厚度的2/3左右;⑧透盖和闷盖外圆外侧应倒角,与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长,应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号,分析错误原因,说明改正措施)。
解:1.应设密封圈并留间隙;2.套筒不可同时接触、外圈;3.轮毂应比轴段长1-2mm;4.联轴器应给定位台阶;5.应有绩作用向定位;6.此处不必卡圈固定圈;7.轴承圈装入应有台阶;8.联轴器应为通孔,且应有轴端档圈固定;9.箱体端盖应有加工凸台并加垫片;10.轴环高不能超过圈厚度;11.键太长,套筒不能起定位作用;12.轴承盖凸缘应切倒角槽;13.应加挡油环。
机械设计(轴系改错)一.齿轮轴轴系上的错误结构并改正。
(轴承采用脂润滑,齿轮采用油润滑。
)1.转动件与静止件接触1) 轴与端盖接触;2) 套筒与轴承外圈接触;2.轴上零件未定位、固定 3) 套筒顶不住齿轮;4)联轴器没轴向固定及定位; 5 )联轴器没周向固定; 6) 此弹性圈没有用。
3. 工艺不合理 (属加工方面)7) 精加工面过长,且装拆轴承不便; 8) 联轴器孔未打通;9) 箱体端面加工面与非加工面没有分开; 10) 轴肩太高,无法拆卸轴承; 11) 键过长,套筒无法装入。
12) 无调整垫片,无法调整轴承间隙。
4.润滑与密封问题13) 轴承脂润滑无档油环;14) 轴承与轴直接接触且无密封。
二.锥齿轮轴系结构中的错误,并画出正确结构结构图,锥齿轮为油润滑,滚动轴承为脂润滑。
1.零件的固定(1) 轴承外圈不定位不固定;(2) 其轴端装联轴器时,没有轴向定位轴肩。
2. 调整与预紧(3) 无垫片,不能调整轴承游隙。
无套杯及垫片结构,不能调整锥齿轮的位置。
3.转动件与固定件接触摩擦(4) 端盖固定而轴转动,应该有间隙。
4. 加工与装配(5) 箱体端面的加工部份与不加工部分没分开。
(6) 缺台阶,使精加工面过长,且装拆轴承时压配距离过长,不方便。
(7) 凹进去太少,齿加工不方便。
(8) 端盖的端面加工部分与不加工部分没有分开。
(9) 锥齿轮直径大,箱体孔直径小,锥齿轮轴不能装入(设箱体是整体式不是剖分式)。
(10) 轴的此种结构使前轴承装不进去。
(11) 键的位置不正确,使端盖装不进去。
5.润滑与密封(12) 缺挡油盘。
(13) 缺注油孔。
(14) 缺密封。
6. 结构刚度(15) 轴承支点距离约为锥齿轮悬臂端伸出距离的2倍,为保证轴系的运转刚度,支点距不宜过小。
