轴结构改错例题

轴系结构改错题（共8题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

修改后图：2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解： 画出的正确结构图如图。

16287354910①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；5．应有绩作用向定位； 6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；13．应加挡油环。

轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。

）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖，且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误。

（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3.①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片 ②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位 ④——端盖轴孔处未密封⑧——齿轮没有周例4.①——联轴器左端无轴端挡圈 ②——联轴器无周向固定（缺键） ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定（缺键） ⑦——定位轴肩过高 ⑧——缺调整垫片①③② ④⑤⑥⑤⑥⑦⑦⑧①②④③⑤⑥⑧⑦⑧例5.①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6.①轴承端盖与箱体间无调整密封垫片；②推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。

各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。

请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。

）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。

轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。

⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。

指出图中齿轮轴系上的错误结构并改正之。

滚动轴承采用脂润滑。

解: 此轴系有以下四方面的错误结构。

1. 转动件与静止件接触
(1) 轴与端盖；
(2) 套筒与轴承外圈；
2. 轴上零件未定位、固定
(3) 套筒顶不住齿轮；
(4) 联轴器未定位；
(5) 联轴器周向及轴向皆未固定；
(6) 卡圈无用；
3. 工艺不合理
加工: (7) 精加工面过长且装拆轴承不便；
(8) 联轴器孔未打通；
(9) 箱体端面加工面与非加工面没有分开；
安装: (10) 台肩过高, 无法拆卸轴承；
(11) 键过长,套筒无战装入；
调整: (12)无垫片, 无法调整轴承游隙；
4. 润滑与密封的问题
(13) 齿轮油润滑, 轴承脂润滑而无甩油环;
(14) 无密封。

改正后的正确结构如下图。

1----弹簧垫圈开口方向错误；
2----螺栓和螺纹孔结构表示错误；
3----轴套、轴肩过高，超过轴承内圈的厚度；
4----齿轮所在轴段长度等于轮毂的长度，轴套定位齿轮不可靠；5----键过长，轴套无法装入；
6----键顶面与轮毂接触；且键与固定齿轮的键不位于同一母线上；7----轴与端盖直接接触，且无密封圈；
8----未区分箱体的加工面与非加工面，且无调整垫片；
9----轴承内圈重复轴向定位；
10----齿轮油润滑，轴承脂润滑但没设计甩油环。

11----无工艺轴肩，装配轴承不方便；
12----应减小轴承端盖加工面；。

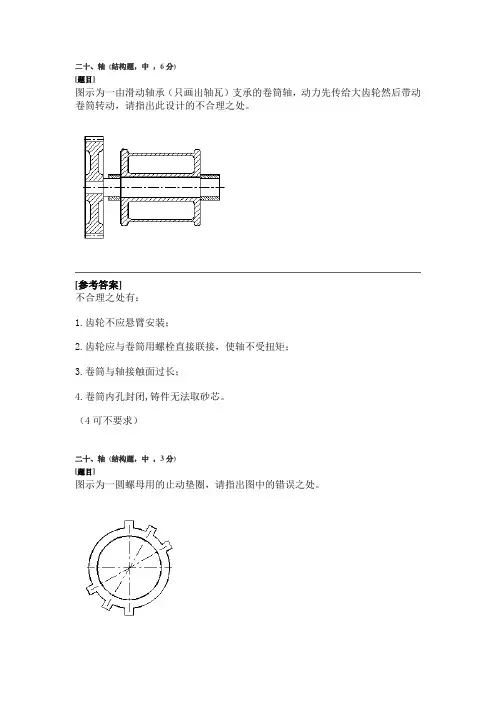

二十、轴(结构题，中，6分)[题目]图示为一由滑动轴承（只画出轴瓦）支承的卷筒轴，动力先传给大齿轮然后带动卷筒转动，请指出此设计的不合理之处。

[参考答案]不合理之处有：1.齿轮不应悬臂安装；2.齿轮应与卷筒用螺栓直接联接，使轴不受扭矩；3.卷筒与轴接触面过长；4.卷筒内孔封闭,铸件无法取砂芯。

（4可不要求）二十、轴(结构题，中，3分)[题目]图示为一圆螺母用的止动垫圈，请指出图中的错误之处。

[参考答案]1.右上角的三个齿位置画错（应转过15 ）2.内圈正下方应有一个凸起的齿。

二十、轴(结构题，中，10分)[题目]轴上有一零件与轴为过盈配合。

举出三种减小此种结构应力集中的结构措施，并画出改进后的图。

（给出的是示意图，具体结构可以按需要设计。

）[参考答案]1）开减荷槽（在毂上）2）开减荷槽（在轴上）3）把轮毂设计成有一定斜度（逐渐加厚）4）轴局部加粗二十、轴(结构题，中，8分)[题目]轴肩处圆角半径r太小，应力集中很大，但由于轴上零件的倒角C很小,又限制了加大r，请举出三种可以考虑的改进方案，并画出其结构图。

（给出的是示意图，具体结构按要求设计）[参考答案]1）用凹切圆角2）用肩环3）用卸载槽减小应力集中二十、轴(结构题，较难，5分) [题目]指出图中之错误。

[参考答案]图中错误;1.机座为整体式，轴两端细中间粗,无法安装。

2.紧定螺钉无法扭紧。

3.齿轮与机座之间（端面）有摩擦。

二十、轴(结构题，较难，15分)[题目]指出图中之错误,并画出正确的结构图[参考答案]图中错误;1.机座为整体式，轴两端细中间粗,无法安装。

2.紧定螺钉无法扭紧。

3、齿轮与机座之间（端面）有摩擦。

二十、轴(结构题，中，18分)[题目]图示为一由滑动轴承（只画出轴瓦）支承的卷筒轴，动力先传给大齿轮然后带动卷筒转动，请指出此设计的不合理之处，然后画出你认为正确的结构图。

[参考答案]不合理之处有：1.齿轮不应悬臂安装；2.齿轮应与卷筒用螺栓直接联接，使轴不受扭矩；3.卷筒与轴接触面过长；4.卷筒内孔封闭,铸件无法取砂芯。

轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①一一缺少调整垫片［解］（1）——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上（1）——键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙（1）——多一个键⑺一一齿轮左侧轴向定位不可靠（1）齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶一一螺纹轴段缺少螺纹退刀槽；(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位(固定)边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件，端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩。

轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈与壳体壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。

轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。

3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。

2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解： 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

3、试分析指出图中所示轴系结构中的错误，说明原因。

图中齿轮用油润滑，轴承用脂润滑。

解: 每指出1个错误得1分，说明错误原因得1分。

总分不超过10分。

存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。

2）全固式结构中，轴左端的弹性挡圈多余，应去掉。

3）端盖处没有调整垫片，不能调整轴承游隙。

（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。

3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
