各种轴结构改错题目
各种轴结构改错题目轴结构改错题目：3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①一一缺少调整垫片［解］⑴缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷一一键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙⑹——多一个键⑺ 齿轮左侧轴向定位不可靠⑻ 齿轮右侧无轴向定位⑼一一轴承安装方向不对（⑽ 轴承外圈定位超咼（11）——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误 合理）的原因。
（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置.⑸一一键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密圭寸问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；(2)、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
轴系结构改错题
轴系结构改错题
4. 加工与装配 (10) 轴的此种结构使 前轴承装不进去。 (11) 键的位置不正确， 使端盖装不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。 (14) 缺密封。
轴系结构改错题
6. 结构刚度 (15) 轴承支点距离约 为锥齿轮悬臂端伸出 距离的2倍，为保证 轴系的运转刚度，支 点距不宜过小。
轴系结构改错题
三．一轴上装有斜齿 轮和联轴器， 轮和联轴器，两个深 沟球轴承支承轴， 沟球轴承支承轴，请 画出轴的具体结构， 画出轴的具体结构， 补足有关零件，并标 补足有关零件， 出轴的各段直径。 ( 图中 尺寸不允许变 图 中尺寸不 允许变 动，它们的孔径均标 注在图中。 注在图中。)
轴系结构改错题
轴系结构改错题
3. 转动件与固定件 . 接触摩擦 (4) 端盖固定而轴转动， 端盖固定而轴转动， 应该有间隙。 应该有间隙。 4. 加工与装配 (5) 箱体端面的加工部份 与不加工部分没分开。 与不加工部分没分开。 (6) 缺台阶，使精加工 缺台阶， 面过长，且装拆轴承 时压配距离过长，不 方便。 方便。
轴系结构改错题
3. 工艺不合理 (属加工方面 属加工方面) 属加工方面 7) 精加工面过长，且装拆轴承不便； 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通； 联轴器孔未打通； 9) 箱体端面加工面与非加工面没有分开； 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环； 轴承脂润滑无档油环； 14) 轴承与轴直接接触且无密封。 轴承与轴直接接触且无密封。
《专业型文档》轴改错题与总结.doc
轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
轴系结构改错题
轴改错习题课

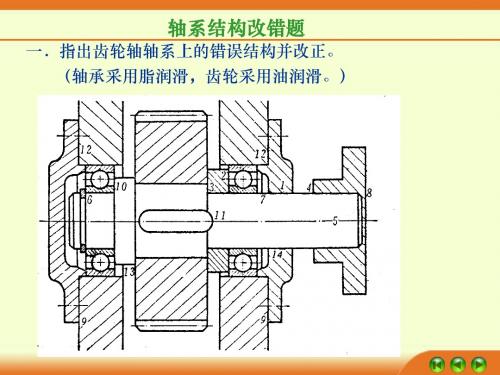

轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 3) 套筒顶不住齿轮；
1) 轴与端盖接触；
4)联轴器没轴向固定及定位；
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
2.轴上零件未定构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通； 9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环； 14) 轴承与轴直接接触且无密封。
(9) 锥齿轮直径大， 箱体孔直径小， 锥齿轮轴不能装 入(设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。
(11) 键 的 位 置 不 正确，使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
(14) 缺密封。
轴系结构改错题
二．锥齿轮轴系结构中的错误，并画出正确结构结 构图，锥齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题
1．零件的固定 (1) 轴承外圈不定 位不固定;
(2) 其 轴 端 装 联 轴 器时，没有轴向定 位轴肩。
2. 调整与预紧
(3) 无垫片，不能 调整轴承游隙。 无套杯及垫片结 构，不能调整锥 齿轮的位置。
轴系结构改错题 3. 转动件与固定 件接触摩擦
(4) 端盖固定而轴转 动，应该有间隙。
4. 加工与装配
轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 3) 套筒顶不住齿轮；
1) 轴与端盖接触；
4)联轴器没轴向固定及定位；
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
2.轴上零件未定构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通； 9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环； 14) 轴承与轴直接接触且无密封。
(9) 锥齿轮直径大， 箱体孔直径小， 锥齿轮轴不能装 入(设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。
(11) 键 的 位 置 不 正确，使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
(14) 缺密封。
轴系结构改错题
二．锥齿轮轴系结构中的错误，并画出正确结构结 构图，锥齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题
1．零件的固定 (1) 轴承外圈不定 位不固定;
(2) 其 轴 端 装 联 轴 器时，没有轴向定 位轴肩。
2. 调整与预紧
(3) 无垫片，不能 调整轴承游隙。 无套杯及垫片结 构，不能调整锥 齿轮的位置。
轴系结构改错题 3. 转动件与固定 件接触摩擦
(4) 端盖固定而轴转 动，应该有间隙。
4. 加工与装配
轴系结构改错(有答案的)
1．图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。
试按示例○I所示找出其他错误（不少于7处）。
注：不考虑轴承润滑、倒角和圆角；示例：○I—缺少调整垫片。
解：②此处不需用键联接；③转动件与静止件直接接触；④此处应有密封；⑤精加工面过长，不便于轴承装拆；⑥套筒厚度太大，轴承无法拆卸；⑦轴段的长度与轮毂宽度一样长，套筒顶不住齿轮；⑧右端轴承无轴向固定。
2.分析图示齿轮轴轴系结构设计的错误，用数字标出并说明错误原因，至少10处。
数字标注与说明不匹配不得分。
（注：不考虑轴承润滑、倒角和圆角）。
每条1分，满分10分1.左（右）端盖的加工面与非加工面没有分开2.左（右）端盖与箱体端面之间无调整垫片3.左边轴承定位轴肩高于轴承内圈4.齿轮周向定位键过长，套筒无法装入5.套筒顶不住齿轮6.右边轴承定位轴肩高于轴承内圈7.轴伸与透盖直接接触8.透盖无密封9.轴右端精加工面过长．装配轴承不便10.联轴器轴向和端盖接触11.联轴器无键槽，无法装入12.两个键应布置在同一水平线上13.最右边挡圈和轴端接触，不一定能固定联轴器3．分析图示轴系结构设计的错误，用数字标出并说明错误原因。
注：不考虑轴承润滑、倒角和圆角。
示例：①—右端端盖与箱体间缺少调整垫片，无法调整轴承间隙（2）角接触球轴承单个使用；（3）左端轴承处轴肩过高，轴承无法拆卸（4）齿轮周向定位键过长，套筒无法装入（5）套筒项不住齿轮（6）轴伸与透盖直接接触（7）透盖无密封（8）左端端盖与箱体端面之间无垫片．无法调整轴承的游隙（9）联轴器周向未固定（10）联轴器轴向未固定（11）轴右端精加工面过长．装配轴承不便（12）箱体端面的加工面与非加工面没有分开（13）箱体孔投影线可见。
轴系结构改错习题汇总
轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。
）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
(完整版)轴系结构改错题
轴系结构改错题（共8题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1 解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用；○8无定位；○9无垫片○10采用反装。
修改后图：2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
16287354910①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承内环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈内与壳体内壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承内圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；5．应有绩作用向定位； 6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；13．应加挡油环。
轴系结构改错题
轴系结构改错题 三．齿轮轴系结构中的错误，并画出正确结构结构 图，齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题 1．缺少密封圈。 2．套筒高过轴 承内圈，应加 挡油环。 3．轴长应短于 轮毂长度，保 证轴套压紧齿 轮。
4．联轴器没有轴向定位。 5．联轴器没有周向定位。
6．不需要弹性挡圈。
轴系结构改错题 7．轴与轴承端 盖接触。 8．联轴器没打 通。 9．箱体应设凸 台，缺少调整 垫片。
轴改错习题课
轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 1) 轴与端盖接触； 2.轴上零件未定位、固定
3) 套筒顶不住齿轮； 4) 联轴器没轴向固定及定位； 6) 此弹性圈没有用。
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
轴系结构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便；
8) 联轴器孔未打通；
9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无挡油环； 14) 轴承与轴直接接触且无密封。
11．键太长。 12．整体式箱体不方便装拆。
10 ．轴肩高过 轴承内圈，应 加上挡油环。
轴系结构改错题 二．锥齿轮轴系结构中的错误，并画出正确结构结 构图，锥齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题 1．零件的固定 (1) 轴承外圈不定 位不固定; (2) 其 轴 端 装 联 轴 器时，没有轴向定 位轴肩。 2. 调整与预紧 (3) 无垫片，不能 调整轴承游隙。 无套杯及垫片结 构，不能调整锥 齿轮的位置。
轴改错题与总结
3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）
例①——缺少调整垫片
[解]
⑴——缺少调整垫片
⑵——轮毂键槽不对
⑶——与齿轮处键槽的位置不在同一角度上
⑷——键槽处表达不正确（应该局部剖视）
⑸——端盖孔与轴径间无间隙
⑹——多一个键
⑺——齿轮左侧轴向定位不可靠
⑻——齿轮右侧无轴向定位
⑼——轴承安装方向不对
⑽——轴承外圈定位超高
⑾——轴与轴承端盖相碰
4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）
⑴——轴肩的高度超出了轴承内圈的外径；
⑵——轴段的长度应该小于轮毂的宽度；
⑶——螺纹轴段缺少螺纹退刀槽；
⑷——键槽应该与中间部位的键槽在同一母线上布置；
⑸——键的长度应该小于轴段的长度。
轴系结构改错的题目
轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。
修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴系装配结构设计错误案例：
1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）
（注：润滑方式、倒角和圆角忽略不计。
）
解答
⑴——缺少调整垫片
⑵——轮毂键槽不对
⑶——与齿轮处键槽的位置不在同一角度上
⑷——键槽处表达不正确（应该局部剖视）
⑸——端盖孔与轴径间无间隙
⑹——多一个键
⑺——齿轮左侧轴向定位不可靠
⑻——齿轮右侧无轴向定位
⑼——轴承安装方向不对
⑽——轴承外圈定位超高
⑾——轴与轴承端盖相碰
2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
解答
⑴——轴肩的高度超出了轴承内圈的外径；
⑵——轴段的长度应该小于轮毂的宽度；
⑶——螺纹轴段缺少螺纹退刀槽；
⑷——键槽应该与中间部位的键槽在同一母线上布置；
⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结
㈠、轴本身的常见结构错误：
⑴、必须把不同的加工表面区别开来；
⑵、轴段的长度必须小于轮毂的长度；
⑶、必须考虑轴上零件的轴向、周向固定问题；
⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：
⑴、角接触轴承和圆锥滚子轴承
①、一定要成对使用；
②、方向必须正确，必须正装或反装；
③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题
①、内圈的外径一定要大于固定结构的直径；
②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；
⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：
⑴、同一轴上所有键槽应在一个对称线上；
⑵、键槽的长度必须小于轴段的长度；
⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误
⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；
⑵、和机体的联接处必须要考虑轴承的间隙调整问题；
⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误
⑴、轴上螺纹应有螺纹退刀槽;
⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;
⑶、螺纹联接应保证安装尺寸;
⑷、避免螺纹联接件承受附加弯矩。
3.
1.轴端无倒角，轴上零件不便装拆。
2.轴肩过高，轴承不便拆卸。
3.齿轮无周向固定。
4.轴头段长度等于齿轮轮毂的长度，套筒顶不住齿轮，齿轮固定不可靠。
5.联轴器没有轴向定位。
6.联轴器没有周向固定。
7.联轴器没有轴向固定。
8.无调整垫片，轴承间隙无法调整。
9.无密封装置，无法防漏油及防尘。
10.精加工面过长而不便装拆轴承。
11.转动的轴与静止轴承端盖相接触，轴不能正常运转。
12.转动的套筒与静止的轴承外圈相接触，轴系不能正常运转。
13.铸造箱体的机加工面与非机加工面未区分开。
14.无砂轮越程槽，轴颈处不便磨削加工。
4.
6.图示采用一对反装圆锥滚子轴承的小锥齿轮轴承组合结构。
指出结构中的错误，加以改正并画出轴向力的传递路线。
解题要点：
该例支点的轴向固定结构型式为两端固定结构，即两支点各承担一个方向的轴向力。
（1）存在的问题
1）两轴承外圈均未固定，轴运转时，外圈极易松动脱落。
2）轴向力无法传到机座上。
向左推动轴外伸端时，整个轴连同轴承均将从套杯中滑出；齿轮工作时将受到向右的轴向力，此时轴将带着左轴承和右轴承的内圈向右移动，致使右轴承分离脱落。
3）轴承间隙无法调整。
4）改正方法
（2）改正方法
1）将两轴承内圈间的套筒去掉，再将套杯中间部分内径减小，形成两价目内挡肩固定轴承外圈，从而使左轴承上向右的轴向力及右轴承上向左的轴向力通过外圈、套杯传到机座
上。
2)在右轴承右侧轴上制出一段螺纹，并配以圆螺母和止动垫圈用来调整轴承间隙，同时借助圆螺母轴上向左的轴力传到套杯上。
3）在套杯和机座间加调整垫片，以调整轴系的轴向位置；在套杯和端盖间也应加调整垫片，使端盖脱离轴承外圈，兼起密封作用。
改正后的结构及轴向力的传递路线见图解。
7.图示的蜗杆轴轴承组合结构，一端采用一对正装的角接触球轴承，另一端为圆柱滚子轴承。
指出图中错误加以改正，并画出轴向力的传递路线。
解题要点：
该例的支点轴向固定结构应为一端固定、一端游动的型式，即轴承组一侧为固定端、固柱滚子轴承一侧为游动端。
（1）存在问题
1）固定端两轴承的内、外圈均未作双向固定。
当轴肥向左的轴力时，该支点上两轴承将随着轴从套杯中脱出，或轴颈与轴承内圈配合松动，故无法将向左的轴向力传到机座上。
2）固定端两轴承的间隙无法调整。
3）游动端支承采用的是普通型圆柱滚子轴承，即外圈两侧均不带挡边，因
此是可分离型的轴承，为保证“游而不散”其内、外圈均应作双向固定，否则内圈与
轴颈的配合易松动，外圈与滚动体极易分离、脱落。
4）轴系的轴向位置无法调整。
（2）改正方法
1）固定端套杯的左端应加内挡肩；轴右端制出螺纹，配圆螺母、止动垫圈固定轴承内圈。
这样可将向左的轴向力通过轴承组和套杯传到机座上。
2）在右端盖和套杯间加调整垫片1，以调整轴承间隙。
3）左支承处套杯右侧加内挡肩，轴承外圈左侧加孔用弹性挡圈，以实现对外圈的双向固定，防止其轴向移动；轴承内圈左侧加轴用弹性挡圈，以实现内圈的双向固定；游动将在滚动体和外圈滚道之间实现。
4）套杯与机座间应加调整热片2，实现轴系轴向位置的调整。
改正后的结构及轴向力传递路线如图解所示。
8.试分析图示轴系结构的错误，并中以改正。
齿轮用油润滑、轴承用脂润滑。
解题要点：
（1）支点轴向固定结构错误
1）该例为两端固定结构，但应将两轴承由图示的反安装型改为正安装，否则轴向力无法传到机座上；
2）左轴端的轴用弹性挡圈多余，应去掉。
3）无法调整轴承间隙，端盖与机座间应加调整垫片。
（2）转动件与静止件接触错误
1）左轴端不应顶住端盖；
2）联轴器不应与端盖接触；
3）右端盖不应与轴接触，孔径应大于轴径。
（3）轴上零件固定错误
1）套筒作用不确定，且轴上有键，无法顶住齿轮；套筒不能同时顶住轴承的内、外圈；齿轮的轴向固定不可靠（过定位）；
2）联轴器轴向位置不确定。
（4）加工工艺不合理
1）轴上两处键槽不在同一母线上；
2）联轴器键槽未开通，深度不符标准；
3）箱体外端面的加工面与非加工面未分开。
（5）装配工艺错误
1）轴肩、套筒直径过大，两轴承均无法拆下；
2）齿轮处键过长，轴颈右侧应减小直径。
（6）润滑与密封错误
1）轴承处未加挡油盘；
2）右端盖未考虑密封。
改正后的结构见图解。
