山东大学 机械设计 轴结构改错题目

例：图所示轴的结构有哪些不合理的地方？用文字说明。

①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片1、键无法装上3、运动件不能与静止件接触15、轴承盖不能与轴直接接触，缺少密封5、缺少密封和调节垫6、轴颈该段长度太长14、套筒外径太大7、齿轮轴向夹不紧13、键太长，且与另一键不在同一侧面12、轴肩太高8、缺少密封和调节垫11、轴承应安装成肩并肩9、多余10、轴不能与轴承盖接触2、无法定位4、箱体外面加工面与非加工面未分开例2: 分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定联轴器轴向和周向均未固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定齿轮周向未固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）齿轮轴向用套筒固定得不可靠1、轴上零件的固定2、转动件与静止件的关系联轴器与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）2、转动件与静止件的关系轴与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）箱体端面的加工面积过大1、轴上零件的固定2、转动件与静止件的关系例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性轴承盖无退刀槽轴承盖外端面的加工面积过大3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。

（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性右轴头伸出过长4、装拆与调整轴缺少台阶，轴承装拆不便3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。

}(1)缺少调整垫片；(2)轮毂键槽结构不对；(3)与齿轮处键槽的位置不在同一角度上；(4)键槽处没有局部剖；(5)端盖孔与轴径间无间隙；(6)多一个键；—(7)齿轮左侧轴向定位不可靠；(8)齿轮右侧无轴向定位；(9)轴承安装方向不对；(10)轴承外圈定位超高；(11)轴与轴承端盖相碰。

^①轴承内圈定位过高②与轮毂相配的轴段长度应短于轮毂长度③键槽过长"④应有调整垫片⑤动静件之间应有间隙应有调整垫片⑥轴承盖处应设密封装置⑦轴段过长，不利于轴承安装，应设计为阶梯轴⑧键槽位置错误⑨联轴器轴向定位错误'>①左端轴承的左端无轴向定位②与轮毂相配的轴段长度应短于轮毂长度③与轮毂相配键槽位置错误④右端轴承的右端无轴向定位⑤右端齿轮处的键槽位置错误⑥右端齿轮处的轴径错误⑦中间齿轮相配轴段过长，不利于轴承安装，应设计为阶梯轴：…①轴端无倒角，装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高③轴承内圈定位过高④轴段过长，不利于轴承安装，应设计为阶梯轴⑤键槽位置错误，联轴器没有轴向定位。

（①无倒角，轴承装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；②轴肩过高，轴承无法拆卸；③轮毂与轴无键联接，周向固定不可靠；④轴头过长，齿轮装拆不便；》⑤轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；一．齿轮轴轴系上的错误结构并改正。

（轴承采用脂润滑，齿轮采用油润滑。

）—"];￥！1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位；5 )联轴器没周向固定；6)此弹性圈没有用。

3.工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便；8)联轴器孔未打通；9)箱体端面加工面与非加工面没有分开；10)轴肩太高，无法拆卸轴承；11)键过长，套筒无法装入。

12)无调整垫片，无法调整轴承间隙。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。

1. 应设密封圈并留有间隙
2. 套筒不可同时接触内、外圈
3. 轮毂应比轴段长1~2mm
4. 联轴器应给定位台阶
5. 应有键作周向定位
6. 此处不必卡圈固定内圈
7. 轴承内圈装入应有台阶
8. 联轴器应为通孔，且应有轴端挡圈固定
9. 箱体装盖应有加工凸台并加垫片
10. 轴环高不能超过内圈厚度
11. 键太长，套筒不可起定位
12. 轴承盖凸缘内应切倒角槽
13. 应加挡油圈
图1-13-5 答案：
1. 轴承外圈端线未画出
2. 齿轮左端面无轴向固定，如可加套筒
3. 螺钉联接画法错误
4. 抽上两键槽应位于一条线上
5. 齿轮啮合处画法错误
6. 轴承外圈线漏画
7. 止口不易加工没必要
8. 轴和内圈无定位台阶
9. 轴段应比轮宽短1~2mm
10. 轴段应短于半联宽度，以便压紧
11. 应有加工凸台于垫片
12. 应加密封圈、并留间隙 13. 轴环右端不应超过内圈高的2/3 14. 应有加工凸台与垫片
15. 端盖右端中部应下凹加工 16. 座孔处应有甩油环 17. 齿轮右端面无轴向定位，应加定位轴肩18. 为便于加工与安装，应做成阶梯轴
下图为正确的轴系图。

结构改错集锦1结构改错（10分）指出下图设计中的错误，并改正。

（注：改正10处以上者满分，对尺寸比例无严格要求，齿轮油润滑，轴承脂润滑，考虑固定可靠、装拆方便、调整容易、润滑及加工工艺合理等，标上编号，用文字说明①联轴器上应为通孔 ②联轴器无轴向定位 ③键槽位置错误 ④动静件之间应有间隙 ⑤轴承盖处应设密封装置 ⑥应有调整垫片⑦轴承内圈定位过高 ⑧与轮毂相配的轴段长度应短于轮毂长度 ⑨轴段过长，不利于轴承安装，应设计为阶梯轴 ⑩轴承内圈无定位五．改错题1．无倒角，轴承装拆不方便；⑥ ⑦ ⑤ ⑧ ⑩ ① ② ③ ⑨ ④2．轴肩过高，轴承无法拆卸；3．轮毂与轴无键联接，周向固定不可靠；4．套筒与轴肩平齐，右轴承定位固定不可靠，套筒外径过大，轴承无法拆卸；5．轴头过长，齿轮装拆不便；6．精加工面过长，也不利于轴承拆卸；7．轴与轴承盖无密封件，盖孔与轴间无间隙，动静件未分开，工作时会干涉；8．联轴器与轴间无键联接，周向固定不可靠，不利于装拆轴上零件。

1．图示为二级齿轮减速器中中间轴的结构，试指出图中结构不合理的地方（在图上标出），并改正之。

四、改错题从左至右① 套筒轴肩过高，应降低高度；② 齿轮左端面距内臂距离太小；③ 两齿轮间距太小④ 轴环位置不对，大齿轮装不进去，应改到两齿轮中间；轴承类型不对，应选用同类型。

图示结构，指出6~1位置处结构为什么是错的？（12分）五、.①轴肩过高 (2分) ②定位不准确 (2分) ③轴承无法拆卸 (2分)④没有定位 (2分) ⑤密封槽不对 (2分) ⑥静止件与运动件相碰 (2分)九、①轴肩过高②无轴向定位③不能准确定位④套筒定位轴承不合理⑤静止件和活动件相碰八、①联轴器无轴向定位②联轴器与端盖接触③端盖不能与轴接触④端盖中缺密封圈⑤套筒处不应有键⑥轴承座孔不应有凸肩⑦齿轮左侧轴向定位不可靠⑧右端轴承不需要弹性挡圈⑨右端盖未顶到轴承外圈⑩与端盖的配合面应凸起。

轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈与壳体壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。

一、结构改错题：共八处错误题七图第七题1。

无垫片,无法调整轴承的游系2。

轴肩过高,无法拆卸轴承3。

齿轮用油润滑,轴承用脂润滑，但无挡油盘4。

轴套长度应小于轮毂的长度5.同一根轴上的两个键槽应布置在同一母线上。

6.套筒顶不住齿轮（过定位）7.套筒应低于轴承外圈8.轴承端盖与相应轴段处应有密封件，且与轴间不应接触，应有间隙。

9。

连轴器无轴向固点，且与端盖间隙太小,易接触10.键顶部与轮毂糟间应有间隙.例15.4 请将图15。

3中轴系结构有错误及不合理处，用序号标出，并按序号简要说明原因。

图15。

3解:其错误如下：（1）轴的右端面应缩进带轮右端面12mm且应有轴端挡圈固定带轮；(2）带轮与轴间应有键联接；(3）带轮左端面靠轴肩定位，下一段轴径加大；（4）带轮两个槽中间没有线;（5）取消套筒（若保留套筒对带轮的定位也可，那么套筒应穿过透盖顶到轴承内圈右端面）; （6）透盖与轴之间应有间隙，且还应有密封毡圈；(7）应改为喇叭口斜线，用角接触球轴承；（8）与轮毂配合段轴径应比轮毂长12mm;(9）轮毂与轴之间应有键联接;（10) 两个轴承端盖与箱体间应有调整垫片；（11）箱体上端盖接触之外的外表面应低一些；（12) 轴承端盖外圆外侧应倒角.轴系结构改正如图15。

4轴线上6。

图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。

试按示例错误!所示找出其他错误(不少于7处）。

(注：不考虑轴承润滑、倒角和圆角）。

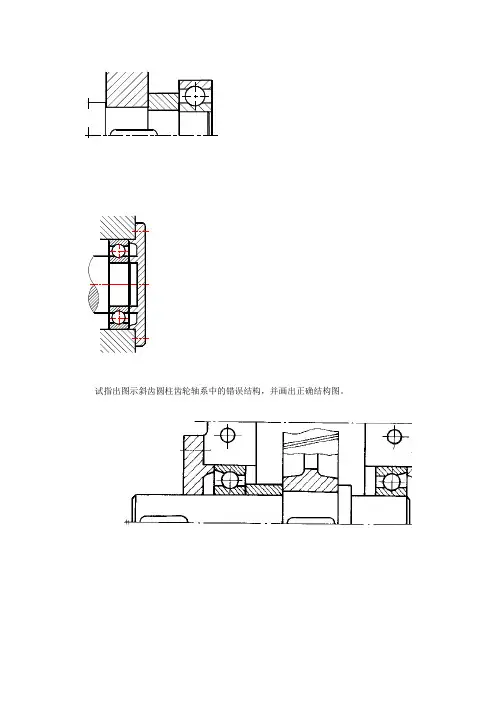

试指出图示斜齿圆柱齿轮轴系中的错误结构，并画出正确结构图。

在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

分析图中结构错误，并将正确结构画出来。

指出图示轴系中的结构错误（需在答题册上画出轴系装配图，用笔圈出错误之处，并简要说明错误的原因，不要求改正）。

16287
3549
10
图示为某输送机的两种传动系统布置方案。

1）分析哪个方案较合理，为什么？
2）三种类型齿轮传动（锥齿轮、斜齿轮、直齿轮）的布置顺序是否合理，简述理由。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

机械设计轴系结构改错题轴系结构改错题（共8题）1.图中所示轴的结构图中有许多错误，请指出错误点，解释错误原因，并加以改正。

一千零一十九234568图74-1解：1.无垫片；○2.无间隙和密封○ 3键太长○ 4无定位肩○ 5.没有肩膀○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用；○8.没有定位；○ 9无垫圈○ 10.采用反向安装。

○修改后图：2.指出图纸（图纸）中的结构错误○ 对有误差的地方进行编号，分析误差的原因），并在轴线下绘制正确的结构图。

解决方案：正确的结构图如图所示。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③ 轴承内圈和套筒不能简单地安装或拆卸。

④ 轴承安装方向错误。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3.指出图纸（图纸）中的结构错误○ 对有误差的地方进行编号，分析误差的原因），并在轴线下绘制正确的结构图。
