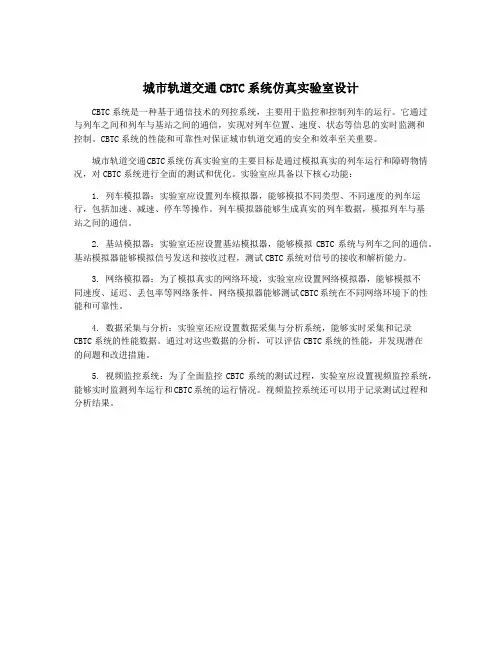

城市轨道交通CBTC系统仿真实验室设计
CBTC系统是一种基于通信技术的列控系统，主要用于监控和控制列车的运行。

它通过与列车之间和列车与基站之间的通信，实现对列车位置、速度、状态等信息的实时监测和
控制。

CBTC系统的性能和可靠性对保证城市轨道交通的安全和效率至关重要。

城市轨道交通CBTC系统仿真实验室的主要目标是通过模拟真实的列车运行和障碍物情况，对CBTC系统进行全面的测试和优化。

实验室应具备以下核心功能：
1. 列车模拟器：实验室应设置列车模拟器，能够模拟不同类型、不同速度的列车运行，包括加速、减速、停车等操作。

列车模拟器能够生成真实的列车数据，模拟列车与基
站之间的通信。

2. 基站模拟器：实验室还应设置基站模拟器，能够模拟CBTC系统与列车之间的通信。

基站模拟器能够模拟信号发送和接收过程，测试CBTC系统对信号的接收和解析能力。

3. 网络模拟器：为了模拟真实的网络环境，实验室应设置网络模拟器，能够模拟不
同速度、延迟、丢包率等网络条件。

网络模拟器能够测试CBTC系统在不同网络环境下的性能和可靠性。

4. 数据采集与分析：实验室还应设置数据采集与分析系统，能够实时采集和记录CBTC系统的性能数据。

通过对这些数据的分析，可以评估CBTC系统的性能，并发现潜在
的问题和改进措施。

5. 视频监控系统：为了全面监控CBTC系统的测试过程，实验室应设置视频监控系统，能够实时监测列车运行和CBTC系统的运行情况。

视频监控系统还可以用于记录测试过程和分析结果。

地铁CBTC系统信号系统分析与故障1. 引言1.1 介绍地铁CBTC系统信号系统分析与故障地铁CBTC系统信号系统是一种先进的列车控制系统，它采用了计算机技术和无线通信技术，实现了列车之间的实时通信和自动调度。

CBTC系统的信号系统是系统中的关键部分，它负责向列车发送信号和指令，以确保列车能够安全、高效地运行。

对于CBTC系统信号系统的分析和故障排查显得尤为重要。

在实际运行中，CBTC系统信号系统可能会出现各种故障，例如信号传输中断、信号误码等。

为了及时排除这些故障，需要对CBTC系统信号系统进行分析，并采取相应的维修措施。

通过对故障案例的分析，可以总结出一些常见的故障原因和解决方法，为系统的维护和优化提供参考。

本文将重点介绍地铁CBTC系统信号系统的原理、分析方法、故障排查技术，以及相关的案例分析和维护优化策略。

通过对这些内容的深入探讨，可以更好地理解CBTC系统信号系统的重要性，同时也可以为今后地铁CBTC系统信号系统的发展提出建设性建议。

2. 正文2.1 CBTC系统原理CBTC系统通过无线通信技术实现列车与地面控制中心之间的实时数据传输。

列车上搭载有装有通信设备的车载控制器，地面控制中心通过无线信号与车载控制器进行数据交换，实现列车位置、速度等信息的传输。

CBTC系统通过计算机技术实现列车的实时监控和控制。

地面控制中心通过计算机系统对列车所传输的数据进行处理和分析，然后下达相应的指令控制列车的运行，包括限速、停车等操作。

CBTC系统还包括了车载信号系统和地面轨道侧信号系统的配合工作。

车载信号系统通过车载控制器对列车进行控制，地面轨道侧信号系统则通过信号灯等装置向列车发送控制指令，实现列车的安全运行。

CBTC系统原理是通过无线通信技术和计算机技术实现列车运行的实时监控和控制，保障列车运行的安全和高效。

CBTC系统的原理为地铁运行提供了技术支持，是地铁运行的重要保障之一。

2.2 CBTC系统信号系统分析CBTC系统信号系统分析主要是对地铁CBTC系统中信号系统的功能、结构、性能等进行系统的分析和研究。

城市轨道交通CBTC系统仿真实验室设计城市轨道交通CBTC系统是一种先进的运行控制系统，它可以实现高密度地铁车队的安全、高效、精准运作。

CBTC系统模拟仿真实验室是实现CBTC系统快速验证和优化的关键技术之一。

本文旨在介绍一种城市轨道交通CBTC系统仿真实验室设计方案。

一、实验室总体设计1.实验平台实验平台由控制区、仿真区和可视化区构成。

控制区安装控制台和控制设备，包括计算机、通讯设备以及控制开关等。

仿真区安装轨道交通CBTC系统仿真软件，并建立虚拟的车站和车辆模型。

可视化区安装显示屏，主要用于显示仿真实验的结果和数据。

2.实验流程仿真实验包括设计、配置参数、运行仿真、数据分析和优化等步骤。

实验平台需要提供简单易用的界面和操作指南，实现仿真实验的自动化和可重复性。

3.实验环境实验室应该提供稳定、安全、高速的计算机设备和网络系统，保证仿真实验的精度和效率。

实验室还需要提供恒温、湿度适宜的环境，保证设备的正常运行和数据的精度和稳定性。

二、仿真模型设计1.运营模型运营模型是CBTC系统仿真实验的核心模型。

它主要包括列车模型、车站模型、线路模型等。

列车模型应该能够模拟列车的运行速度、加速度、减速度等特性；车站模型应该能够模拟列车在站点内的停靠、开关门等操作；线路模型应该能够模拟地铁线路的曲线、坡度、限速等因素，以及不同时间段的客流量变化。

2.通信模型CBTC系统是一种无线通信系统，实验室需要建立通信模型，模拟地面基站和车载终端之间的通信过程。

通信模型应该考虑不同信道的传播特性、信噪比、多路径干扰等因素，以及信号重发和错误修正等机制。

3.故障模型实验室需要建立故障模型，模拟CBTC系统中可能出现的故障，例如车载设备故障、通信故障、信号故障等。

同时，还需要建立CBTC系统的应急措施模型，模拟系统遇到故障的恢复和应对过程。

三、仿真分析与优化通过仿真实验，可以得到CBTC系统的运行数据和结果，包括车头时间、车尾时间、行车速度、停车次数等参数指标。

城市轨道交通CBTC系统关键技术探讨随着计算机和通讯技术的飞速发展，自动控制技术也得以迅猛发展，广泛应用于城市轨道交通行业。

为提高城市轨道交通的运营效率，人们研发出一种基于无线通信的列车自动控制系统，即CBTC系统。

文章主要就轨道交通CBTC系统关键技术进行了相关的分析，以供参考。

标签：城市轨道交通；CBTC系统关键技术；列车自动驾驶子系统（ATO）目前我国城市轨道交通运行速度和运行密度的不断提高，实现高水平列车自动驾驶的系统功能则成为CBTC信号系统的关键。

一、CBTC系统及其构成CBTC系统由ATS子系统、ATP、ATO子系统、联锁子系统、DCS子系统等构成，各子系统均采用模块化设计。

ATP子系统是保证行车安全、防止错误进路、防止列车进入前方列车占用区段和防止超速运行的设备。

ATP负责全部的列车运行保护，是列车安全运行的保障。

ATO即列车自动驾驶，它代替司机操纵列车驱动、制动设备，自动实现列车的启动、加速、匀速惰性、制动等驾驶功能。

在ATP系统的基础上安装了ATO系统，列车就可以采用手动方式或自动方式行驶。

ATS在ATP和ATO系统的支持下，根据运行时刻表完成对列车运行的自动监控，可自动或由人工监督和控制正线（车辆段、试车线除外），及向调度员和外部系统提供信息。

DCS数据通信系统的主要作用是在各个子系统之间传输ATC 报文。

（一）CBTC技术组成CBTC 技术包括：⑴无线通信技术，⑵移动闭塞技术，⑶列车定位技术。

由于CBTC 是基于无线通信的列车控制系统，自然离不开通信技术的支持。

无线通信的种类很多，常见的有基于OFDM（正交频分复用技术）通信、扩展频谱通信、跳频技术、WLAN（无线局域网）技术。

移动闭塞是实现CBTC的关键技术之一，CBTC是这种闭塞方式的应用系统。

它与固定闭塞相比，其最显著的特点是取消了以信号机分隔的固定闭塞区间。

列车在线路上运营的间隔距离由列车在线路上的实际位置和运行情况确定，闭塞区间随列车的形势，不断变化，故称为移动闭塞。

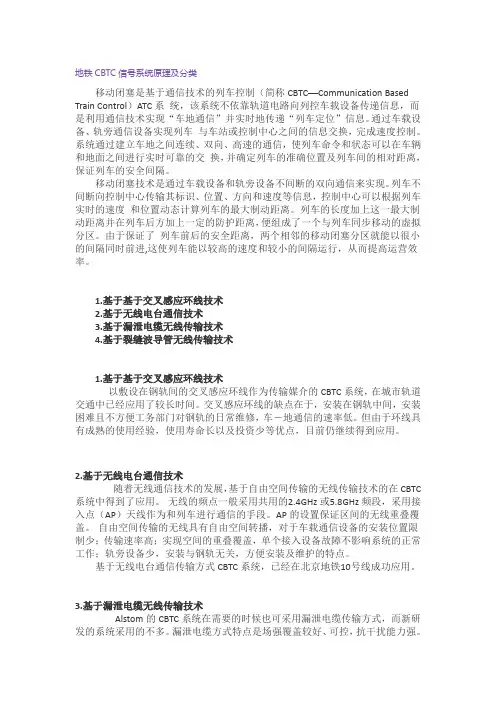

地铁CBTC信号系统原理及分类移动闭塞是基于通信技术的列车控制（简称CBTC—Communication Based Train Control）ATC系统，该系统不依靠轨道电路向列控车载设备传递信息，而是利用通信技术实现“车地通信”并实时地传递“列车定位”信息。

通过车载设备、轨旁通信设备实现列车与车站或控制中心之间的信息交换，完成速度控制。

系统通过建立车地之间连续、双向、高速的通信，使列车命令和状态可以在车辆和地面之间进行实时可靠的交换，并确定列车的准确位置及列车间的相对距离，保证列车的安全间隔。

移动闭塞技术是通过车载设备和轨旁设备不间断的双向通信来实现。

列车不间断向控制中心传输其标识、位置、方向和速度等信息，控制中心可以根据列车实时的速度和位置动态计算列车的最大制动距离。

列车的长度加上这一最大制动距离并在列车后方加上一定的防护距离，便组成了一个与列车同步移动的虚拟分区。

由于保证了列车前后的安全距离，两个相邻的移动闭塞分区就能以很小的间隔同时前进,这使列车能以较高的速度和较小的间隔运行，从而提高运营效率。

1.基于基于交叉感应环线技术2.基于无线电台通信技术3.基于漏泄电缆无线传输技术4.基于裂缝波导管无线传输技术1.基于基于交叉感应环线技术以敷设在钢轨间的交叉感应环线作为传输媒介的CBTC系统，在城市轨道交通中已经应用了较长时间。

交叉感应环线的缺点在于，安装在钢轨中间，安装困难且不方便工务部门对钢轨的日常维修，车－地通信的速率低。

但由于环线具有成熟的使用经验，使用寿命长以及投资少等优点，目前仍继续得到应用。

2.基于无线电台通信技术随着无线通信技术的发展，基于自由空间传输的无线传输技术的在CBTC 系统中得到了应用。

无线的频点一般采用共用的2.4GHz或5.8GHz频段，采用接入点（AP）天线作为和列车进行通信的手段。

AP的设置保证区间的无线重叠覆盖。

自由空间传输的无线具有自由空间转播，对于车载通信设备的安装位置限制少；传输速率高；实现空间的重叠覆盖，单个接入设备故障不影响系统的正常工作；轨旁设备少，安装与钢轨无关，方便安装及维护的特点。

地铁CBTC信号系统原理及分类移动闭塞是基于通信技术的列车控制（简称CBTC—Communication Based Train Control）ATC系统，该系统不依靠轨道电路向列控车载设备传递信息，而是利用通信技术实现“车地通信”并实时地传递“列车定位”信息。

通过车载设备、轨旁通信设备实现列车与车站或控制中心之间的信息交换，完成速度控制。

系统通过建立车地之间连续、双向、高速的通信，使列车命令和状态可以在车辆和地面之间进行实时可靠的交换，并确定列车的准确位置及列车间的相对距离，保证列车的安全间隔。

移动闭塞技术是通过车载设备和轨旁设备不间断的双向通信来实现。

列车不间断向控制中心传输其标识、位置、方向和速度等信息，控制中心可以根据列车实时的速度和位置动态计算列车的最大制动距离。

列车的长度加上这一最大制动距离并在列车后方加上一定的防护距离，便组成了一个与列车同步移动的虚拟分区。

由于保证了列车前后的安全距离，两个相邻的移动闭塞分区就能以很小的间隔同时前进,这使列车能以较高的速度和较小的间隔运行，从而提高运营效率。

1.基于基于交叉感应环线技术2.基于无线电台通信技术3.基于漏泄电缆无线传输技术4.基于裂缝波导管无线传输技术1.基于基于交叉感应环线技术以敷设在钢轨间的交叉感应环线作为传输媒介的CBTC系统，在城市轨道交通中已经应用了较长时间。

交叉感应环线的缺点在于，安装在钢轨中间，安装困难且不方便工务部门对钢轨的日常维修，车－地通信的速率低。

但由于环线具有成熟的使用经验，使用寿命长以及投资少等优点，目前仍继续得到应用。

2.基于无线电台通信技术随着无线通信技术的发展，基于自由空间传输的无线传输技术的在CBTC 系统中得到了应用。

无线的频点一般采用共用的2.4GHz或5.8GHz频段，采用接入点（AP）天线作为和列车进行通信的手段。

AP的设置保证区间的无线重叠覆盖。

自由空间传输的无线具有自由空间转播，对于车载通信设备的安装位置限制少；传输速率高；实现空间的重叠覆盖，单个接入设备故障不影响系统的正常工作；轨旁设备少，安装与钢轨无关，方便安装及维护的特点。

城市轨道交通中轨道电路与CBTC系统比较城市轨道交通是指具有运量大、速度快、安全、准点、环保、节约能源和用地等特点的交通方式，是世界公认的低能耗、少污染的“绿色交通”。

城市轨道交通是城市交通的主干线，客流运送的大动脉，对于实现城市的可持续发展具有非常重要的意义。

目前轨道交通信号系统采用的主要有轨道电路和CBTC两种方式。

标签：轨道交通；轨道电路；CBTC1 轨道电路概述当闭塞区间内无列车行驶，电流会从轨道流经继电器，并使其激磁带动接点，接通绿灯电路，显示绿色灯光，表示前方线路空闲，允许车辆占用。

当列车占用轨道电路，电流通过机车车辆轮对，轨道电路被分路，由于轮对电阻很小，使之短路，继电器吸力减弱，释放衔铁搭在后接点上，接通信号机的红灯电路，显示禁止信号。

轨道电路的另一个重要作用是能发现钢轨断裂。

当导线的钢轨安全无事时，轨道电流保持通畅，继电器工作正常。

旦若前方钢轨折断或出现阻碍，即切断轨道电流，会使继电器因供电不足而释放衔铁接通红色信号电路。

此时线路虽然空闲，但信号机仍然显示红灯，从而防止列车颠覆事故。

轨道电路有多种分类，按信号电流可分为交流轨道电路、直流轨道电路和脉冲轨道电路；按分支接受电端的多少，分为一送一受轨道电路和一送多受轨道电路；按结构可分为开路式轨道电路和闭路式轨道电路，除此之外还有无绝缘轨道电路，中国和世界大多数国家都采用闭路式轨道电路。

轨道电路主要工作状态有调整状态、分路状态、断轨状态。

（1）调整状态指轨道电路在没有机车车辆占用时，不论在任何不利天气条件下，接收端的继电器都处于励磁状态，发出轨道电路区段空闲的信息。

（2）分路状态指轨道电路被机车车辆占用时，不论在任何不利的电源和天气等条件下，接收端的继电器都处于失磁状态，发出轨道电路区段被占用的信息。

（3）断轨状态指轨道电路任何部分出现故障时，接收端的继电器都处于失磁状态，发出故障信息，除了与电源电压最大，钢轨阻抗最小有关系外，还与道渣电阻和断轨地点大小有关。

城市轨道交通CBTC系统关键技术探讨
一、无线通信技术
CBTC系统以无线通信技术为基础，用信号得到列车的位置信息和列车间的相对位置信息。

CBTC系统使用无线通信技术使列车掌握其他列车的位置、速度和方向，以便能够在列车距离不足时自动停车。

CBTC系统通常利用WiFi或其他局域网，如ITS-G5或IEEE
802.11p典型的无线通信技术，实现列车与信号系统之间的相互联系。

二、信号控制技术
CBTC系统采用的信号控制技术与传统的ATP相比，可以有效避免由于信号不同看错信号引起的事故，同时该系统可以减轻轨道道岔调车的操作负担。

与传统的ATP系统相比，CBTC系统的控制技术不依赖于信号设备，而是以列车为控制中心，进行整个系统的运行规划和控制。

三、安全性能技术
CBTC系统的安全性能具有很高的可靠性和实时性，主要体现在列车行驶速度、列车跟随距离和列车减速算法等方面。

其中列车跟随距离是指列车间的间隔距离，这是CBTC系统中非常重要的一项技术，可有效避免列车之间发生相撞事故。

CBTC系统需要同时实现列车与地面设备的信息通信和车载之间的通信。

为了确保线路安全，CBTC系统必须保证网络系统的安全，尤其是对于敏感数据的安全保护，如交通管理、列车控制等方面的数据保护。

综上所述，CBTC系统关键技术对于城市轨道交通的安全性和运行效率作用巨大。

随着城市轨道交通技术日趋成熟和发展，CBTC系统的应用将不断扩大和深化，CBTC系统的技术也将不断被改进和提升。
