城市轨道交通系统的构成—轨道

城市轨道交通系统组成及功能城市轨道交通系统是由多个分别完成不同功能的子系统所构成的，包括线路、车辆、车站三大基础设备和电气、运行和信号等控制系统。

城市轨道交通线路是城市轨道列车运行的道路设施，是城市轨道交通系统的基本组成部分。

轨道交通线路按其在运营中的地位和作用分类，可划分为①正线（用于运营线路，即乘客搭乘的线路）、②辅助线（用于辅助正线运营的线路，如渡线、临时停车线、折返线等）和车场线（主要在车辆段和停车库的线路，如检修线、出入库线、试车线、洗车线等）。

城市轨道交通实际上可以按车站的空间位置分为地下车站、地面车站和高架车站。

按运营功能可分为终点站、中间站、换乘站、区间站(或称折返站)和通勤站。

按车站站台形式分为岛式车站、侧式车站和岛侧混合式。

按车站施工方法分为明挖车站和暗挖车站。

按车站断面结构分为矩形车站(又可分为单层、双层、多层)、拱形车站(又可分为单拱、多跨连拱)、圆形车站(又可分为正圆、椭圆)和马蹄形车站。

1)从使用功能角度讲，大型城市轨道交通系统的车站组成包括车站大厅及广场、售票大厅、运营管理场所、技术设备用房和管理用房。

2)从建筑空间位置角度讲，车站一般包括车站主体、出入口及通道、通风道及风亭(地下)和其他附属建筑物。

①车站主体作为列车的停车点，它不仅要供乘客上下车、集散、候车，一般也是办理运营业务和运营设备设置的地方。

车站主体根据功能可分为乘客使用空间和车站用房。

②出入口及通道是乘客进出入站厅的通道。

城市轨道交通车站的设计原则(1)一致性原则车站选址要与城市规划、城市交通规划及轨道交通路网规划的要求相一致，以满足远期规划的要求。

(2)适用性原则车站选址要综合考虑该地区的地下管线、工程地质、水文地质条件、地面建筑物的拆迁及改造的可能性等情况；设计应能满足远期客流集散量和运营管理的需要，应具有良好的外部环境条件，最大限度地吸引乘客；要满足客流高峰时所需的各种面积及楼梯通道等宽度要求及设备用房和管理用房的要求。

第五章城市轨道交通系统的构成轨道交通系统由一系列相关设施组成，这些设施包括车站、线路、列车、控制以及通信信号系统等；它们的协同工作是为用户提供满意服务的保证。

下面分别介绍这些设备。

第一节线路一、基本概念（一）正线正线是指供载客列车运行的线路，包括区间正线、支线、车站正线及站线。

城市轨道交通正线是独立远行的线路，一般按双线设计，采用右侧行车制。

大多数线路为全封闭．与其他交通线路相交处，一般采用立体交叉。

在特殊条件下（如运营初期），两条线路或交通方式的运量均较小时，经过计算．通过能力满足要求，也可考虑采用平面交叉。

城市轨道交通车站是旅客乘降的场所，一般应设置在客流量大的集散点以及与其他线路交会的地方，车站间的距离要根据实际需要确定。

一般地，在市区车站间距应在1k m左右，在郊区不宜大2k m。

（二）辅助线辅助线为空载列车提供折返、停放、检查、转线及出入段作业所需的线路。

它包括折返线、临时停车线、渡线、车辆段出入线、联络线等。

（1）折返线城市轨道交通线路一般都比较长，全线的客流分布可能会不太均匀，这时可组织区段运行。

区段运营是指列车根据运行交路的要求，在端点站与中间车站或中间站与中间站之间进行列车折返。

因此，在这些提供折返作业的中间站上，需要为列车设置折返线。

折返线的型式匝能满足折返能力的要求。

（2）临时停车线及渡线城市轨道交通线路由十运输量大，列车远行间隔一般较密。

在运营过程中，在线运营列车可能会发生故障。

为不影响后续列车运行，设计上应能使故障列车及时退出运营正线。

一般说来，在轨道交通线路沿线每隔 3～5 个车站的站瑞应加设渡线或车辆停放线。

渡线的作用是使离开车辆段的故障列车能及时调头返回车辆段，停车线的作用则是临时停放事故列车。

（3）车辆段出入线为保证运行列车的停放和检修，在轨道交通沿线适当的位置应设置车辆段，车辆段与正线连接的线路为车辆段出入线，出入线可以设计为双线或单线，与城市道路或其他方式的交叉处可采用平交或立交，具体方案要根据远期线路通过能力需要量来确定。

1.城市轨道交通系统构成（线路、轨道、车站、车辆、供电、通讯、信号、环控与给排水）2.城市：人口集中、工商业发达、居民以非农业人口为主的地区，通常是周围地区的政治、经济、文化中心。

3.城市的出现是人类走向成熟和文明的标志，也是人类群居生活的高级形式。

4.城市病：由于城市人口、工业、交通运输过度集中而造成的种种弊病。

表现：人口膨胀、交通拥堵、环境污染、资源短缺、城市贫困5.交通：从事旅客和货物运输及语言和图文传递的行业。

6.城市交通分为城市内部交通与对外交通。

7.8.交通拥堵：指交通需求超过道路的交通容量时，超过部分的交通量滞留在道路上的交通现象。

原因：迅速推进的城市化以及大城市人口的急剧膨胀使得城市交通需求与交通供给的矛盾日益突出。

影响：最直接的影响是增加了居民的出行时间和成本；导致了事故的增多；破坏了城市环境。

分类：常发性交通拥挤、偶发性交通拥挤9.城市轨道交通：服务于城市公共客运、电力驱动的轮轨运行方式。

特征：必须具备以下五个条件：1 大众运输系统2 位于城市之内3 以电力驱动4 独立于其他交通体系以外(如马路和其他铁路) 5 班次频密10.地铁为土地紧张的城市中心区提供的一种交通形式。

特点：运量大、安全、快速、准时11.轻轨：中等运量，多采用全封闭或半封闭方式。

12.特殊形式的轨道交通：单轨系统——跨座式和悬挂式；自动导向系统（AGT）；美国旧金山有轨电车13.世界上最早的地铁是1863年1月10日在伦敦开通的一段6km长的线路。

我国最早的地铁是1969年建设的北京地铁14.轨道结构是城市轨道交通系统的重要组成部分，一般由钢轨、轨枕、扣件、道床、道岔及其他附属设备组成。

轨道交通在土质路基上一般宜采用混凝土枕碎石道床，并尽可能敷设无缝线路。

15.钢轨的功能：引导轨道交通列车的车轮，为车轮的滚动提供小阻力的表面；承受来自车轮和其他方面的力并传至于轨；供电电路和轨道电路的回路。

钢轨形式：槽形钢轨、双头钢轨、平底钢轨。

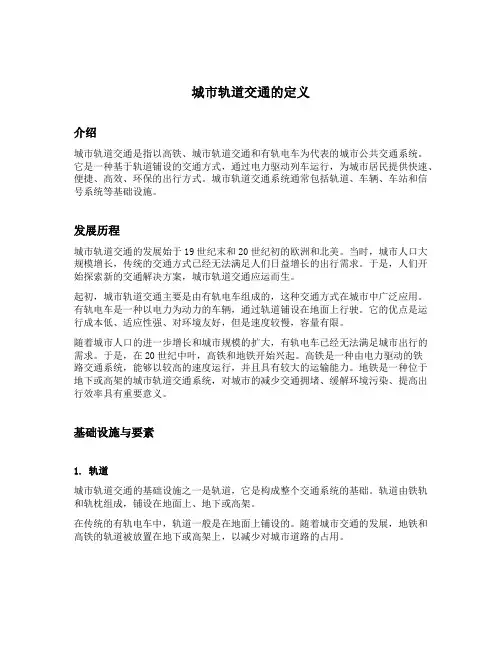

城市轨道交通的定义介绍城市轨道交通是指以高铁、城市轨道交通和有轨电车为代表的城市公共交通系统。

它是一种基于轨道铺设的交通方式，通过电力驱动列车运行，为城市居民提供快速、便捷、高效、环保的出行方式。

城市轨道交通系统通常包括轨道、车辆、车站和信号系统等基础设施。

发展历程城市轨道交通的发展始于19世纪末和20世纪初的欧洲和北美。

当时，城市人口大规模增长，传统的交通方式已经无法满足人们日益增长的出行需求。

于是，人们开始探索新的交通解决方案，城市轨道交通应运而生。

起初，城市轨道交通主要是由有轨电车组成的，这种交通方式在城市中广泛应用。

有轨电车是一种以电力为动力的车辆，通过轨道铺设在地面上行驶。

它的优点是运行成本低、适应性强、对环境友好，但是速度较慢，容量有限。

随着城市人口的进一步增长和城市规模的扩大，有轨电车已经无法满足城市出行的需求。

于是，在20世纪中叶，高铁和地铁开始兴起。

高铁是一种由电力驱动的铁路交通系统，能够以较高的速度运行，并且具有较大的运输能力。

地铁是一种位于地下或高架的城市轨道交通系统，对城市的减少交通拥堵、缓解环境污染、提高出行效率具有重要意义。

基础设施与要素1. 轨道城市轨道交通的基础设施之一是轨道，它是构成整个交通系统的基础。

轨道由铁轨和轨枕组成，铺设在地面上、地下或高架。

在传统的有轨电车中，轨道一般是在地面上铺设的。

随着城市交通的发展，地铁和高铁的轨道被放置在地下或高架上，以减少对城市道路的占用。

2. 车辆城市轨道交通的车辆是指用于载客运输的列车。

车辆主要分为动力车和拖车两种类型。

动力车是指具有自身动力装置的车辆，它可以独立运行，也可以牵引拖车。

拖车则是没有动力装置的车辆，需要靠动力车进行牵引。

车辆的设计与制造涉及到多个方面，包括车身、座位布局、门控制系统等。

为了提高乘客的出行舒适度，车辆通常会配备空调、座椅、紧急疏散设备等设施。

3. 车站城市轨道交通的车站是乘客上下车、换乘的地点，它是连接城市轨道交通网络的重要节点。
