1220S_自动插拔力试验机介绍

1220S全自动插拔力试验机产品说明：● 型号：1220S● 本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验；● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」；● 解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题；● WINDOWS系统中文版；软件（中文简体，中文繁体）；● 且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。

全自动插拔力试验机测试项目：● 连接器单孔插拔试验● 连接器整排插拔试验● 连接器插拔寿命试验● 连接器单Pin与塑胶保持力试验● 连接器退Pin试验● 连接器正向力测试（Normal Force）● 各种压缩，拉伸破坏强度试验● 端子耐荷重试验● 端子或连接器阻抗全自动插拔力试验机规格参数：规定最大荷重 50kg、20kg、5kg(任选一个）最大测定高度 150mm测定速度范围 0～300mm/minX、Y轴移动范围 0～75mm传动结构滚珠丝杆驱动马达伺服马达（日本松下）外观尺寸 400mm*300mm*1050mm（W*D*H）机台重量 65Kg电源 AC220V全自动插拔力试验机标准夹治具：全自动插拔力试验机机器特点：● 荷重元超负载之保护功能，可确保荷重元不致损坏；● 同时显示荷重-行程曲线图及寿命曲线图；● 自动荷重零点检出，并可设定原点检出荷重值；● 曲线图选样对比功能；●荷重单位显示N、lb、gf、kgf可自由切换；● 机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试；● 超规格值停止。

（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）；● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值；● 自动集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。

指导书WI-QOP-04 B/2 1/15操作作业指导书一、目的正确的使用仪器设备,有效的控制试验过程。

二、范围适用于型号为顺滢1220S的自动插拔力试验机的操作使用。

三、权责3.1.需经品保课批准权限的仪器操作人员方可操作此仪器。

3.2.仪器操作员负责仪器的日常保养及试验工作。

四、定义无五、内容5.1仪器功能模块指示图： Array制定日期 2005.12.25 核准 审核 制定东莞升鸣电子有限公司修订日期 2011.07.04DONGGUAN SHENG MING ELECTRONICS CO.，LTD指导书WI-QOP-04 B/2 2/15操作作业指导书5.2操作步骤：5.2.1开机：5.2.1.1确认仪器电源（测试电脑､显示器､仪器机台）插座必须与电源连接良好。

5.2.1.2打电电脑保护盖，按下电源开关键。

5.2.1.3双击桌面上的图标，启动操作软件。

5.2.2样品准备：5.2.2.1测试插拔力之前需选择端子表面比较干燥的,如果端子表面有太多油污,则会影响测试结果,导致插拔力偏小,测倒勾拉力之前需注意端子压线是否压紧。

5.2.2.2测试时应选对治具,用卡尺确认治具之尺寸,形态.多pin用多功能夹治具,单pin用单支圆pin夹治具.破坏性测试用单支圆pin测试。

5.2.2.3将需要测试的样品夹持在上/下夹具上，调节夹具定位镙丝，保确样品定位牢固，但不可使样品变形，影响测试数据的准确性。

5.2.2.4通过调节横向移动旋钮和纵向移动旋钮调整上下夹具的位置，从而使上下样品（端子与wafer）接口对准，wafer与端子之间的垂直距离不要太大,大约0.1mm左右,用眼睛看过去刚好有一点点缝隙就好,测倒勾拉力时应注意夹线不要太松也不要太紧。

Array制定日期 2005.12.25 核准 审核 制定东莞升鸣电子有限公司修订日期 2011.07.04DONGGUAN SHENG MING ELECTRONICS CO.，LTD指导书操作作业指导书WI-QOP-04B/23/155.2.3操作软件测试5.2.3.1启动操作软件后，会出现如下设定画面：5.2.3.2菜单功能： a、档案：◎开启档案：刚进入设定画面时，所有的设定输入项都无法输入，必须先开启一个档案。

全自动插拔力试验机工作原理一、全自动插拔力试验机12126ZX1套全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验.。

1.连接器单孔插拔试验2.连接器插拔寿命试验3.连接器NormalForce测试4.各种压缩、拉伸破坏强度试验5.连接器整排插拔试验6.连接器单Pin与塑料保持力试验二、全自动插拔力试验机技术参数：最大荷重：50kg最小解析度：0.01g最大测定高度：150mm速度范围：0-200mm/minX、Y轴移动范围：0-75mm传动机构：滚珠螺杆外观尺寸：360*260*940mm最小微调距离：0.01mm伺服马达机台重量：68kg使用电源：220V/550W三、全自动插拔力试验机仪器组合：1.试验本体2.工业电脑.17寸液晶彩显,喷墨式打印机3.荷重元(50、20、5、2Kg任选一个)4.大型X-Y移动载物台5.自动求心装置（多功能夹治具）四、全自动插拔力试验机机器特点：1.测试条件皆可由电脑书面设定，并可储存。

由下拉式选单勾选设定、或直接输入数据。

（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

2.可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、检验报表）。

3.荷重元超负载之保护功能，可确保荷重元不致损坏。

4.同时显示荷重-行程曲线图及寿命曲线图。

5.自动荷重零点检出，并可设定原点检出荷重值。

6.荷重单位显示N、lb、gf、kgf可自由切换。

7.可同时搭配数个荷重元。

（2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（选购）8.机台采高钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试。

9.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制五、测试报表输出：1、荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；2、插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化；(X轴代表行程，Y轴代表力量）每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，最小解析度0.01mm；曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图；卷轴式曲线图显示，可任意浏览曲线图；同时显示荷重-行程曲线图及寿命曲线图。

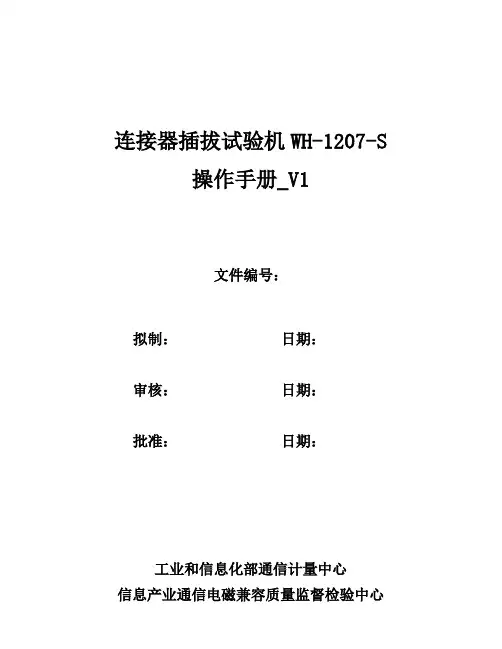

连接器插拔试验机WH-1207-S操作手册_V1文件编号：拟制：日期：审核：日期：批准：日期：工业和信息化部通信计量中心信息产业通信电磁兼容质量监督检验中心1.介绍连接器插拔试验机WH-1207-S为自动化测试设备制造商慧通测控技术有限公司制造。

功能是通过重复地自动插拔检验产品连接器的耐久性。

测试标准:YD/T1539-2006。

2.硬件组成连接器插拔试验机WH-1207-S为一体机，外观如下。

3基本操作3.1按下操作面板上电源开关，运行测试系统。

3.2点击自动按钮，进入自动测试操作界面。

3.3 点击拉力试验按钮，在拉力和压力模式下进行切换。

点击位置控制按钮，在位置模式和力模式下进行切换。

上升速度：设定压头上升的速度。

下降速度：设定压头下降的速度。

上升高度：设定压头上升的高度。

测试力：设定压力值。

速度：在力模式下电机的速度。

保持时间：点击数字部分，进入设定压头压下后保持的时间。

间隔时间：点击数字部分，进入设定每次动作的间隔时间。

3.4调整手机与测试接头的配合之后，点击插入点确认按钮，确认位置模式下的插入点。

3.5 点击压力清零键将当前压力清零。

点击返回键返回操作主界面。

点击启动自动测试操作。

点击停止自动测试操作。

3.6点击返回键按钮，返回操作主界面。

4.常见故障及处理方法4.1 若出现任何紧急情况可拍下红色急停按钮，整机自动断电，故障排除后释放急停按钮即可正常工作。

4.2当计数器到达测试设定值，机器报警，点击报警清除将当前测试值清零。

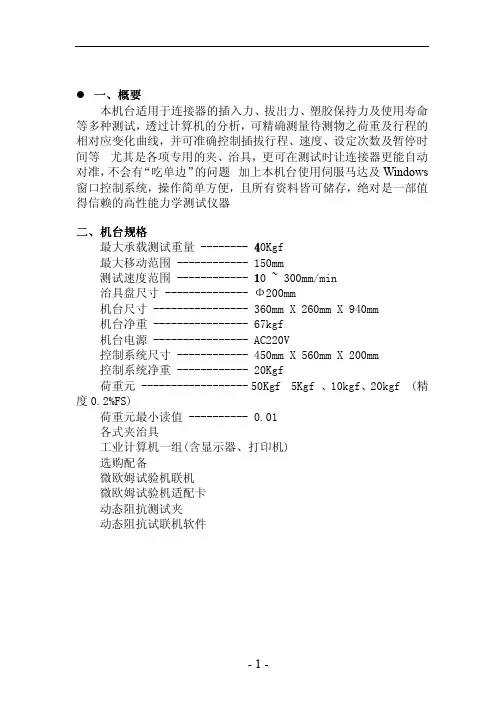

一、概要本机台适用于连接器的插入力、拔出力、塑胶保持力及使用寿命等多种测试，透过计算机的分析，可精确测量待测物之荷重及行程的相对应变化曲线，并可准确控制插拔行程、速度、设定次数及暂停时间等尤其是各项专用的夹、治具，更可在测试时让连接器更能自动对准，不会有“吃单边”的问题加上本机台使用伺服马达及Windows 窗口控制系统，操作简单方便，且所有资料皆可储存，绝对是一部值得信赖的高性能力学测试仪器二、机台规格最大承载测试重量--------40Kgf最大移动范围------------ 150mm测试速度范围------------10 ~ 300mm/min治具盘尺寸--------------Φ200mm机台尺寸---------------- 360mm X 260mm X 940mm机台净重---------------- 67kgf机台电源---------------- AC220V控制系统尺寸------------ 450mm X 560mm X 200mm控制系统净重------------ 20Kgf荷重元------------------ 50Kgf5Kgf 、10kgf、20kgf(精度0.2%FS)荷重元最小读值---------- 0.01各式夹治具工业计算机一组(含显示器、打印机)选购配备微欧姆试验机联机微欧姆试验机适配卡动态阻抗测试夹动态阻抗试联机软件三、机台各部名称说明3-１、测(Ａ)固定横杆通过此横杆，可用以固定荷重元及搭配治具放松此横杆可作上下移动，但是须配合(Ｂ)固定环使用，以免整个固定横杆往下滑落而造成荷重元损坏(Ｂ)固定环此固定环可辅助固定横杆起支撑的作用※注意若要将固定横杆升高，请先将固定横杆两侧固定螺杆松开，再将固定横杆往上移动至适当位置后，锁紧固定螺丝接着，放松固定环，移动至固定横杆下方再将其锁紧即可若要将固定横杆降低，请先放松固定环移动至适当位置后将其锁紧再将固定横杆两侧之固定螺杆松开(松开前请先用手支撑，以免固定横杆因重力而往下滑落)，缓慢往下移动至固定环的位置，锁紧两侧之固定螺杆即可(Ｃ)移动横杆此移动横杆主要是连结上下传动结构，并作为测试时行程的移动标准用(Ｄ)荷重元固定螺栓此螺栓主要功用是固定荷重元于移动横杆上，其尺寸为M10或M8固定荷重元时请务必锁紧，以免影响荷重测试数据(Ｅ)荷重元在测试时，用以检出测试力值大小的装置可将测试夹治具固定于感测端，以方便待侧物的固定及量测※注意每颗荷重元表面都贴有其最大承载规格，虽然本机台具有超负荷保护功能，但仍建议切勿超过其规格使用以免损坏荷重元(Ｆ)治具盘此治具盘可用以固定治具，搭配固定于荷重元感测端上的治具，可依产品进行各项测试(Ｇ)机台本体放置机台主要传动结构及控制电路之处，请勿撕毁封条任意拆解，如于测试过程中发现有任何异常，请及时与本公司技术人员联系(Ｈ)操作面板详细说明请参阅第5页－操作面板功能说明(Ｉ)脚座当机台放置于平台上却发生有摇晃现象时，可调整前后左右之脚座高低，以使机台可在平稳的环境中进行测试测试中请尽量保持机台的水平稳定(Ｊ)上下极限调整装置ａ.上极限调整环点，出厂前已调整至定位，请勿任意更动其位置ｂ.下极限调整环此调整环设定机台往下移动之最低a点，出厂前皆已调整至定位，请勿任意更动其位置ｃ.上限调整环d用来设定固定横杆往上移动的上限停止位置，环上附有一个小旋钮，放松后可移动调整环至适当位置，当固定横杆上的档片接触到调整环时, 上极限灯亮起 , 放松调整环后上极限灯熄灭机器恢复正常ｄ.下限调整环用来设定固定横杆往下移动的下限停止位置，环上附有一个旋钮，放松后可移动调整环至适当位置，当固定横杆上的档片接触到调整环时，机台便会停止向下移动此时下极限灯亮起，放松调整环后下极限灯熄灭机器恢复正常3-2、各式夹治具说明X-Y移动台移动范围------------- 0 ~ 75mm(日本Mitutoyo数字尺)最小读值------------- 0.01mm(公英制互换)※数字尺部份为选购配备整排连接器用自动求心装置XY轴最大补偿量-------+ 2mm角度最大补偿量-------任意角度整排连接器用夹具可使用最大宽度------- 40mm单支连接器用夹具可使用最大直径------- 4mm退PIN棒可使用的直径范围…….1mm~4mm拔PIN专用夹嘴可用的直径范围………..0mm~4mm3-3、控制系统及配备本机台乃使用工业计算机作为控制系统之用，其接线方式与一般计算机无太大差异，仅就其不同之处，列述于下(A)控制线连接器(大)通过CON1CON2不可用连接至机台本体右侧之控制盒a 上(B)控制线连接器(小)连接至机台本体右侧之控制盒b上(C)接触电阻连接线插口用来接插接触电阻测试夹(D)荷重元连接线插口通过信号线连接至荷重元3-4、微欧姆试验机选购配备))微欧姆试验机((选购配备在插拔的试验过程中，抓取微欧姆试验机之接触阻抗值，显示于数据域上并在执行画面上显示随荷重曲线一起变化的动态电阻线将测试线的夹两个夹嘴分别夹在两条分别焊接于连接器公端及母的细导线上在做连接器之接触阻抗测试时，需在进行预设值储存前将测定项目及规格设定处增加『插入点电阻值』项目完成上述之设定后，即可连同连接器之荷重及寿命试验开始进行测试四、面板功能说明(ａ)低速上升按钮按一下此按钮，则机台往上升高0.01mm；若连续按着此钮不放，则机台以低速往上升高(ｂ)中速上升按钮按一下此按钮，则机台往上升高0.10mm；若连续按着此钮不放，则机台以中速往上升高(ｃ)高速上升按钮按一下此按钮，则机台往上升高1.00mm；若连续按着此钮不放，则机台以高速往上升高(ｄ)低速下降按钮按一下此按钮，则机台往下降低0.01mm；若连续按着此钮不放，则机台以低速往下下降(ｅ)中速下降按钮按一下此按钮，则机台往下降低0.10mm；若连续按着此钮不放，则机台以中速往下下降(ｆ)高速下降按钮按一下此按钮，则机台往下降低1.00mm；若连续按着此钮不放，则机台以高速往下下降(ｇ)开始按钮当试验设定完成，可于执行画面的测定选项选择自动测定，则机台便会开始测试而在执行画面时，按下此开始按钮亦可进行不连续测定每按下一次进行一次测试(H)停止按钮开始测试后，若要终止此项试验，可用鼠标点击执行画面中“设定”菜单中的“回首页”测定项机台便会在回到原点后停止测试并回到首页，测试过程中按下此按钮机台可立即停止时可并回到首页(ｉ)上限指示灯机台往上移动时，当移动横杆碰到上限调整环，上限开关将动作，送出一个停止信号使机台停止，此时上限指示灯点亮(ｊ)下限指示灯机台往下移动时，当移动横杆碰到下限调整环，下限开关将动作，送出一个停止信号使机台停止，此时下限指示灯点亮五、标准系统之构成使用1220S自动插拔力试验机做各项试验时，其构成方式如下※注意标准配备夹治具部份视各公司实际采购而定，下述说明仅供参考1220S测试机台本体控制系统(工业计算机及控制接口、计算机屏幕、打印机)Windows系统插拔控制操作软件荷重元X-Y移动台整排连接器用位置自动修正装置单支连接器用位置自动修正装置整排连接器用夹具单支连接器用夹具D-SUB专用夹嘴单Pin与塑料保持力专用夹具微欧姆试验机及使用软件、联机GPIB适配卡计算机屏幕工业计算机机台本体六、软件使用说明进入荷重曲线试验软件后，会出现设定画面，现就此部份列述于下6-1、荷重保护刚进入设定画面时，所有的设定输入项都无法输入，必需先输入荷重保护力并用点击“确认”保护力一般要小于荷重元的最大荷重的80%并大于产品的最大力值正常情况下只需直接点击“确认”即可如果在实验过中产品的最大力值超过荷重保护力机器会立即停止运行，操作软件提示“力过大？退出”只有在点击“退出”退出操作软件后重新打开操作软件，并将“荷重”重新归零后机器才能正常运行6-2档案开启档案进入设定画面可设定各设定项建立一个新档，或开启一个旧档重新设定各个设定条件建立一个新档关闭档案关闭目前正在使用中的档案预设值储存储存目前新建或已经开启的旧档案之各项测定条件定内容新档建立必须点击“预设值储存”将新挡储存在D 或E 盘C 盘不得进行储存下次开启此新档案，即是以此内容设定为默认值结束结束荷重曲线试验软件，返回Windows 桌面6-3归零及归零及荷重原点荷重原点荷重原点校正校正目前行程值目前荷重值荷重值归零点选此功能，可将目前荷重值归零行程值归零点选此功能，可将目前行程值归零荷重原点校正点选此功能，可对荷重元的零点及误差进行补偿以达到准确量測力值的目的1、进行原点校正的条件是荷重元已经产生超出正常范围内的误差2、进行原点校正时首先要将荷重元拆下倒放在平整的桌子上，并将自动求心装置安装在上面；然后进入设定画面将“荷重”和“行程”值归零再点击“荷重原点校正”此时会出现如下图所示的对话框；点击“开始”后把不超出荷重元最大荷重的标准砝码放在倒立的夹具上此时“当前荷重”会显示标准砝码的当前荷重；如果此值与砝码的标准值的误差在正常范围之内无需校正，依次点“停止”和“退出”即可；如果此值与砝码的标准值的误差已经超出正常范围，则在“标准值”下面输入砝码的标准值，然后依次点击“荷重校正”、“停止”和“退出”即可完成对荷重元的校正6-4、执行测定画面完成设定画面之各项试验条件内容设定并进行“预设值贮存”后，点选测定画面即可进入测试画面开始准备做测试6-5、测定方法设定试验名称可输入一个字符串，作为此试验档案的批注说明试验类别＃压缩试验压缩方向的试验例如弹簧、连接器退Pin试验等＃拉伸试验拉伸方向的试验例如线材拉伸试验、单Pin塑料保持力试验等＃压缩拉伸试验同时做压缩及拉伸试验例如连接器之插拔力试验等测定运动方式＃去程单向测定压缩试验或拉伸试验中，只记录去程单一方向之测试数据＃去回程双向测定压缩拉伸试验中，记录去程及回程两个方向之测试数据＃破断裂测定抓取线材等产品做瞬间拉断试验或产品瞬间破裂的测试数据＃恒定拉\压力测试点选后会出现压力或拉力和时间的对话框，设定完成并进行预设值存储后，机器可以将产品拉压到设定的力值后开始计时，到设定的时间后自动退出实验荷重测定范围测试荷重范围设定，当荷重到达设定值时机台便会自动回程此回程条件可和行程测定范围搭配使用行程测定范围移动行程范围设定，当行程到达设定值时机台便会自动回程此回程条件可和荷重测定范围搭配使用＃注意此行程值的大小一定要比实际测得的行程值小0.1mm~0.5mm否则会因超负荷将荷重元损坏行程原点位置＃开始测定位置以开始试验时的位置当作原点＃荷重零点位置开始试验后，机台移动至接触到待测物，使得荷重元感测到某一力量值的位置当作原点行程原点检出＃一次检出原点同一档案多次试验时，只抓取第一次的测试原点为基准，后的试验皆是依据此原点来动作此方式适用于寿命试验，其目的是为了看出产品结构的衰减变化情形＃每次检出原点同一档案多次试验时，每次的试验都会重新抓取新的测试原点此方式适用每次试验都须更换产品或测试位置，所以必需每次抓取新的原点当基准测定速度试验时机台移动之速度速度范围可从10 mm/min200 mm/min测定总次数即设定所要试验的次数在连续测试的状态下，当次数到达时，机台便会自动停止每次空压数开始试验时，可设定前几次的数据和图形不作储存，此目的主要是为了让产品先行几次预压，待产品的特性稳定后选取所需之测试资料空压行程每次空压时可以设定空压的行程距离，而此项设定须在每次空压数不为0的情况下才有效＃注意空压行程的设定值不得大于行程测定范围的设定值每次等候时间做连续多次试验时，每一次试验的间隔休息时间每次等候位置每次试验完成后，机台会移动至该位置，作为下次试验的开始位置＃零点上方因为机台的上方是固定端，移动部位在下方，所以压缩试验时机台是往上移动；反之，拉伸试验时机台是往下移动，所以零点上方位置表示机台往下移动的方向＃零点下方零点下方位置表示机台往上移动的方向回转暂停时间每次试验去程与回程之间，机台回转的暂停时间测定结果保存试验结果作资料数据及测试图形的储存测定完成次数显示目前开启的档案总共完成试验的次数测定开始时间显示目前开启的档案开始做测试的时间测定结束时间显示目前开启的档案结束测试的时间6-6、测定项目及规格设定本表主要功能在于设定试验时所要抓取的数值种类、表示符号及其荷重、行程值的上、下限范围使用方式为☆新增测定项在测定项名称空白处，按下鼠标左键，会出现下拉式选单，点选此处即可选择所要的测定项目☆修改测定项在欲修改之测定项名称处，按下鼠标左键，会出现如不需此测定项则点选下拉菜单顶部的空白项测定项名称＃最大荷重值(去)去程的过程中，荷重值最大的位置＃最大荷重值(回)回程的过程中，荷重值最大的位置荷重上限设定待测物该测定项荷重值之公差下限荷重上限设定待测物该测定项荷重值之公差上限行程下限设定待测物该测定项行程值之公差下限行程上限设定待测物该测定项行程值之公差上限※注意此部份所设定之荷重值及行程值上、下限会在报表上打印出来，若所试验之资料数据超出公差范围，则超出的资料数据旁，会用＊号标示出来#行程1测荷重值去#行程2测荷重值去#行程3测荷重值去去程过程中，设定某一行程值以求其对应之荷重值分别可设定3组行程值#行程1测荷重值回#行程2测荷重值回#行程3测荷重值回回程的过程中，设定某以行程值以求其对应之荷重值分别可设定3组行程值#荷重1测行程值去#荷重2测行程值去#荷重3测行程值去去程过程中，设定某以荷重值以求对应之行程值分别可设定3组荷重值#荷重1测行程值回#荷重2测行程值回#荷重3测行程值回回程的过程中，设定某一荷重值以求其对应之行程值分别可设定3组荷重值※符号与曲线图资料或报表格式上用以表示测定项名称之代号此符号可依个人喜好更改，可输入8个英文字母或3个中文字6-7、测定器及单位设定荷重感应器目前可使用的感应器规格为5、10、20及50kgf试验时须选择与机台上安装的确荷重感应器规格一致荷重单位目前可使用的荷重单位为g、kg、N及lb电阻单位目前可使用的电阻单位为m七、操作件使用说明执行画面))操作件使用说明((执行画面执行画面主要功能是用以显示试验图形及测试结果，并可利用这些资料列印波形图及报表，详细功能列述于下7-1、设定自动测定点选自动测定或按下机台开始按钮，机台便会根据测试条件设定内容开始做测试试验中如有任何情况可随时点选回首页或按下机台停止按钮，机台便会中止测试修正测定若发现测试的波形图中有错误的或不满意之图形，可点选修正测定，输入要重做测试的序号，机台便会重新再做一次测试回首页暂停实验移动平台回到原点结束测试画面返回设定画面不连续运转点选此项，机台每次只会做单一次的测试便停止，要再启动，需点选自动测定或按下机台开始钮如不点选此项每次按开始钮或点选自动测定可进行次多次连续试验，即将勾销掉才可开始多次连续的试验7-2、归零荷重值归零：，可将目前荷重值归零行程值归零点选此项，可将目前行程值归零#注意每次开始测试前必须将荷重、行程值全部归零7-3、图形及时显示波形图点选此项，会在执行画面的底部出现两个翻页按钮，用鼠标点下它们后可以向前或向后翻页十字游标追踪线点下“及时显示波形图”后再点选此项会在执行画面底部出现“追踪”按钮，点下“追踪”后出现所点波形的十字游标追踪图将鼠标放在的十字游标中心附近按下后拖动十字游标会在上方显示实时的显示出该点的力值和行程值#如果执行画面中波形图太小或太大，此时可以改变X和Y坐标的最高点的值来改变画面显示范围以调整波形图的大小7-4、打印波形图表印出将试验的波形图印出点下下它再点下“继续”后会出现打印设置的画面1间隔打印可以设置按一定的间隔次数从任意次数开始到任意次数结束打印出试验波形图2选择打印可以任意选择打印出五个或五个以下试验波形图设置好“打印设置”点下“确定”项会出现“表头”画面，如下图所示若所有五项目填写无误后点黑“目前设定值为预设值”前面的方框后，再点下“确定”即可将报表资料印出文字报表印出点选此项会出现下页所示的文字报表预览画面将报表上方的表头填写完整后点选“列印”会出现以下三个选项# 印表机点选后会出现与波形图打印时同样的“打印设置画面”用同样方法设置好打印范围后点选“确定“便可将文字报表印出# 转Excel点选此图标可将目前预览之报表转成Excel格式，以方便使用者做更进一步的数据处理＃退出点选此项可以返回执行画面*表格式最底端有各测定项之资料统计分析结果，其代表意义说明如下Maxi代表各测定项之试验结果中最大的数值Mini代表各测定项之试验结果中最小的数值Rang代表各测定项之最大数值和最小数值的差(Maxi-Mini)Avrg代表各测定项之试验结果的平均值SDev代表各测定项之试验结果的变异数，此数值须配合上、下限公差值来求得(选项)CPK代表各测定项之试验结果的工程能力指数，此数值亦须配合设定之上、下限公差值来求得(选项)寿命试验曲线图寿命曲线图的功用在于做产品寿命试验时，可从曲线图的变化上看出从一开始试验到结束试验的过程中，产品的稳定性和衰减变化关系，提供设计者及生产者一个确切的数据，相信必能对降低产品的不良率有一定的帮助点选此项会出现下页所示的表头填写完整点黑方框并点选“确定”后又会出现下图所示打印设置完成打印设置后点选出“确定”便会出现下图所示的寿命试验曲线图改变X和Y轴最高点或最低点的值将图形调整好后点选出“列印”便可将寿命试验曲线图印出#如果不需要将上述波形图、文字报表及寿命试验曲线图直接打印到打印机，则可以在WIDOWS“开始”菜单中“设置”项中的“打印”中把PDF打印机设置为默认打印机便可将资料保存到指定的磁碟目录下，以方便用邮件方式进行发送和对试验结果进行存档八、各项测试范例整排或单Pin连接器插拔力试验1.依照连接器的不同选择适合的夹嘴来做夹持，夹持时请选择连接器最坚固且不会变形的部位，如果连接器是属于易变型塑料类，则请使用铣沟机铣过一道沟痕并使用专用夹嘴来固定2.将连接器公母端结合到底，并固定其中一端于X-Y移动台的夹具上(固定时仅能夹持公端或母端的一端，且不可阻碍到另一端的插拔动作)3.进入试验软件4.利用操作面板上、下移动按钮将机台移动至适当位置，以使自动求心装置端的夹具能够确实夹持好连接器之另一端5.公、母端之连接器皆固定好后，调整X-Y移动台的X、Y轴位置，以使自动求心装置能够维持在中心的位置6.将屏幕软件之目前行程值归零接着按下机台操作面板的下降按钮，以使连接器公母端分离在确定公母端已经分离后公母端分离时不能完全拔出必须要留一小段用以起导向作用），查看屏幕软件目前行程值为多少，而这个数值就表示将会以目前机台停止位置当作零点，机台往上移动多少的行程会使连接器公母端插到底7.请将这个数值减0.1或0.2后填入测定方法设定之行程测定范围内 (减0.1或0.2的目的是为了避免连接器有插到底而使荷重元损坏的情形) 而由于行程测定范围是已知，故在设定荷重测定范围时设定值必须大于产品最大荷重值，使得机台的插拔动作完全由行程值来控制8.依据测试规范将设定画面之各项设定值填入完成以下是范例图上的部份设定时请多加注意荷重测定范围项的值要大于连接器的最大荷重值同时又要小于荷重保护力，空压行程要小于或等于行程测定范围的值，要测量动态电阻时“RESI”前的测定项名称要选择“插入点电阻”，荷重单位改为g后荷重测定范围项的值也要一并换算成g9.设定画面设定好后一定要先点选档案中的“预设值贮存”进行存档然后才能点选执行\测定画面，进入执行画面10.将目前荷重和行程值归零后，按下开始按钮或点选“自动测定”便可开始进行一次试验；如果要进行连续多次试验需首先点选“不连续运转”将勾销掉再按下开始按钮或点选“自动测定”试验一次完后可先暂停，接着调整曲线图荷重及行程比例，以方便阅览11.试验完成后再进入“执行画面”即可打印所需之波形图、报表或寿命曲线图等与塑料保持力试验((拔单Pin试验)单Pin与塑料保持力试验1.依照连接器的不同选择适合的夹嘴来做夹持，夹持时请选择连接器最坚固且不会变形的部位，如果连接器是属于易变型塑料类，则请使用铣沟机铣过一道沟痕并使用专用夹嘴来固定2.将自动求心装置卸下，换上单Pin与塑料保持力专用自动求心装置及治具3.进入荷重曲线试验软件，并开启一个新的档案4.利用操作面板上、下移动按钮将机台移动至适当位置，以使单PIN与塑料保持力专用治具的开口调整到能够夹持连接器单Pin的位置5.在专用治具未接触到待测物的情况下，将屏幕软件之目前荷重值归零6.调整X-Y移动台的X、Y轴位置，使连接器单Pin的一端紧靠专用治具之固定端，此时旋转专用治具的开口控制旋钮，以使专用治具能确实夹紧连接器之单Pin(锁紧扭力请勿超过1kg-cm)7.量测或目测连接器单Pin拔出所须之行程距离，并将其填入测定方法设定之行程测定范围内8.依据测试规范将设定画面之各项设定值填入完成以下是设定范例图上的部分设定时请多加注意9.设定画面设定好后一定要先点选档案中的“预设值贮存”进行存档然后再点选执行\测定画面，进入执行画面10.按下开始或点选“自动测定”便可开始试验(试验一次完后可先暂停，调整曲线图荷重及行程比例，以方便阅览)。

插拔力寿命试验机测试项目的操作过程创恒仪器CH-1220S插拔力试验机不但能测试连接器的插拔力，还更应该有诸多功能例如：破断力测试，恒定拉压力测试，阻抗测试，单PIN保持力测试，正向力测试等等，下面一一介绍详细的操作指导说明。

一：插拔力的测试１、测定运动方式：去回程双向测定，速度1～3００（标准机速度）任意调节，测试次数１～１０００００００任意调节。

＂开始测定位置，一次检出原点＂２、将被测产品公母连接插好，用夹具夹稳，要夹垂直，自动求心装置要在中心位置附近，不能跑偏，以免影响自动求心功能和损坏装置。

３、荷重，行程归零，按面板的移动按钮使测试产品的公母端分离，以不完全脱出为原则，看界面显示的移动行程。

４、设定测试行程，原则上要小于实际行程０．１～０．２ｍｍ．５、设定各项参数后，点档案，点预设置储存，存档案，档案名称只能用字母和数字及＂．＂，＂－＂，不能有空格．６、到执行画面测试．若不能求行程时，则必须用高度规量出公插头的插入行程，调整好公母连接器的位置，设定其行程．同样设定行程不能大于量出的行程．起始位置也很重要．二：破断裂的测试１、将测试产品夹入上夹具或下夹具，调整上下夹具的高度，以能夹稳产品为准。

２、设定为“破断裂测试“，行程以大于测试产品的实际行程为准，以便能完全拔出。

３、设定速度，次数，存储档案。

４、归零，夹稳测试产品。

（注意夹稳后不要再归零）５、执行画面测试。

三：退ＰＩＮ测试１、用测试棒连接传感器接口，测试产品放下夹具，调整适当位置；２、设定荷重测定范围，要大于所能退出产品的力，行程测定范围要小于＂ＰＩＮ＂高出绝缘面的行程．以免行程过大，在执行画面中不能抓到退ＰＩＮ的实际力值．３、选＂荷重零点位置（有力时才开始计行程），每次检出原点＂，存档．４、执行操作．另一种方法是：测定运动方式为＂去程单向测定＂，其他设置一样．只是在曲线中没有黑色回程力曲线．四：恒定压力，拉力测试１、选恒定压力，软件会自动跳出“力”与“时间”的数据框。

精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。

为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。

在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。

特别声明:●本操作手册不能作为向本公司提出任何要求的依据。

●本操作手册的解释权在本公司。

安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。

壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。

二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。

贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。

• 64•耳机作为电子消费品家族中的重要一员，对市场的需求更是有增不减。

同时，耳机作为一款电子连接器，跟其他的连接器一样属于一种机械电子系统，用于不同设备或者系统之间的连接。

利用强大的有限元分析软件——ABAQUS ，对耳机插拔力大小进行仿真实验，并通过实验设备实际测试结果作对比，得出某型号耳机插拔力大小及精度的模拟方法，对相关连接器生产厂商，有借鉴、指导意义。

1 介绍1.1 插拔力介绍电子连接器公端与母端对插和分离时所用的力的大小，对于不同类型的连接器，行业也规定了相应的插拔力大小标准。

测量插拔力大小的原因是为了防止用户在插入或者拔出时，不会因为力过大或过小导致连接器损坏或不能插入等状况的出现。

1.2 关于摩擦理论摩擦定义：两个接触物体表面在外力作用下相互接触并产生相对运动或相对运动趋势时，在接触的表面之间产生切向运动阻力，该阻力大小与运动方向或运动趋势方向相反。

摩擦力理论公式：f = μ×G (1)f ——摩擦力；μ——摩擦系数，由两接触表面的材料属性决定；G——物体本身重量或施加在其上的载荷。

图1 经典摩擦力示意图插拔力的产生就是基于摩擦理论，公母端在对插时产生接触界面，从微观层面上来看，公母端子之间并非是通过表面接触，而是通过表面一个个凸起的点（A-port ）进行连接的，但是由于正向力的存在，来破坏这种点对点连接，形成稳定的连接，同事也能提供所要求的插拔力。

在电子连接器的设计中，塑胶之间的摩擦很小，大部分是可以忽略不计的，因此插拔力的大小主要取决于公母端子间的摩擦力。

针对本次仿真实验，采用的是简化模型，即忽略镀层金属影响且假定接触方式为端子基材之间的面面接触，因此也遵循经典摩擦力理论计算。

通过查阅《机械工程师手册》，得知不同摩擦副间的摩擦系数见表1。

在进行接触摩擦参数设置的时候，由于忽略了镀层金属之间的影响（忽略了边界摩擦），因此所选用的摩擦系数会比实际测量时的偏大。

2 仿真分析2.1 分析模型以及网格划分某型号音频接口座由7部分组成，分别是外壳，塑胶底座，左动端子，左静端子，右动端子，右静端子，下端子（如图2所示）。

HV-1220S电动立式机台使用说明书一、功能：电动立式机台专为推拉力计配套用的推拉负荷试验台。

本产品采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。

适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。

二、特点：1、电动加载，无级调速，齿轮传动；2、结构紧凑，传动平稳；3、操作简单，并可结合各种夹具使用。

三、规格参数：·最大负载：分别为5000N~30000N；·有效行程: 220mm~1000mm；（按客户要求，价格不同）·测试速度：0～240 mm/min；·工作电压：220V；·外形尺寸（mm）:640x400x2400；（按客户要求，价格不同）·净重：88kg。

（按规格及客户要求不同）四、结构示意图：五、测力计安装方法:1、传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板1上4-M6螺纹旋紧，测力计安装板1上，测力计安装孔分为两组,分别为30x145、40x90。

用户可根据自己的需要确定；2、传感器外置式：先将计安装板1卸下，再将2-M8螺丝穿入固定块2-φ8.5孔中，使外置传感器连接块与固定块连接牢固，将M12螺母穿入连接杆通孔内并与传感器连接牢固即可，控制系统可安装在测力计安装板2上。

六、测力计高度调整：测试台固定块两侧各有一颗锁紧镙钉，首先将锁紧镙钉松开，后将固定块向上或向下移动到所需要的高度后，再将锁紧螺钉锁紧即可。

七、行程调整:导柱上有两颗行程限位螺钉（注：限位螺钉禁止拆卸），限位套只允许在行程范围内行动，根据用户测量所需调节限位套位置，来达到使用目的。

八、控制面板使用方法:1、电源开关：当按下按钮时,接通电源,再次按下,电源断开；2、调速器：控制活动块的移动速度在调节范围0～240mm/min内，用户可根据各自的要求，选择适当的移动速度；3、升（UP）键：使工作平台向上运动；4、停止（STOP）键：使工作平台停止运动；5、降（DOWN）键：使工作平台向下运动；6、手动/自动切换键：A、当按键切换到手动时，如要使工作平台运动，则需按住升（UP）键或按住降（DOWN）键不放，当松开升（UP）键或降（DOWN）键则运动停止；B、当按键切换到自动时，如要使工作平台运动，则直接按下升（UP）或降（DOWN）键即可连续做往返运动，按停止（STOP）键则为动动停止；7、计数器使用方法：计数器上有两行数字显示屏，上方为记录试验次数（也就是实时测量次数），下方为预置按钮，共4个，从左至右分别为个、十、百、千，表示预设置可设在0~9999的范围内（预设置是任意设置）。

1220S插拔力试验机
一、产品说明：
本机器适用于各种连接器之插入力及拔出力测试，搭配专用之自动求心装置，将可得到完全准确之插拔力试验，检查报表等。

解决各种连接测试的夹具问题，及测试时公母连接能自动对准，不会有吃单边的问题。

深圳市科兴精密仪器有限公司生产此仪器多年,广泛应用于连接器、接插件，质量稳定，性能可靠。

二、测试项目：
连接器单孔插拔试验
连接整排插拔试验、连接器插拔寿命试验
连接器单Pin于塑胶保持力试验
连接器NORMAL FORCE试验
一般压缩，拉伸破坏试验
可同时于接触阻抗机边线
三、机器特点：
可列印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）
测试资料储存于硬碟（每一笔资料皆可储存，不限次数）
测试条件皆由电脑书面设定，方便且快速（含插拔行程，速度、暂停时间等等）
检验报表可转档至Excel做编辑
四、技术参数：
测定最大荷重 50，20，5，2kg
最小分解能 0.01
最大测定高度 150mm
测定微调距离 0．01mm
测定速度范围 0-200mm/min
X．Y轴移动范围 0-75mm
传动机构滚珠螺杆
驱动马达伺服马达
外观尺寸 400x300x950mm
重量 75kg（机台）
电源 220v。

生效日期
2012-5-3
全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。
