全自动插拔力测试仪测试仪如何操作全自动插拔力测试仪是一种用于测试电子元器件、线缆、连接器等插拔性能的设备。
它通过对被测试物件进行自动插拔，并记录插拔力大小以评估物件的耐久性和稳定性。
下面将详细介绍全自动插拔力测试仪的操作流程及注意事项。
一、操作流程1.准备工作首先，需要将全自动插拔力测试仪连接电源，并确保电源正常工作。
然后，将待测试的插头或连接器插入测试仪的插槽内。
对于一些较小的元器件，可以使用转接头来进行测试。
2.设置参数打开测试仪的控制界面，进入参数设置界面。
首先，设置测试的开始位置和结束位置。
开始位置指的是插头完全插入插槽的位置，而结束位置指的是插头完全拔出的位置。
根据被测试物件的实际情况，合理设置这两个位置，以确保测试的准确性和稳定性。
接下来，设置测试的速度。
测试速度一般有快速和慢速两档，在测试插拔力时，可以选择慢速档以获得更为精确的数据。
不同的测试仪可能还会提供其他参数的设置，如测试次数、测试延时等，根据需要进行合理设置。
3.开始测试确认参数设置完成后，点击“开始测试”按钮，测试仪将自动进行插拔动作。
在测试过程中，需要注意观察测试仪的运行情况，以确保测试的稳定性。
同时，应随时监测测试仪显示的测试力大小，并记录测试结果。
4.结束测试当测试完成时，点击“停止测试”按钮，测试仪将停止插拔动作。
此时，可以查看测试结果并进行分析。
一般来说，测试结果会以图表等形式展示，可以根据图表分析物件在插拔过程中的力变化情况，评估其耐久性和稳定性。
二、注意事项1.确保测试仪处于稳定的工作环境中，避免受到振动、电磁干扰等影响。
2.在进行测试前，需要对测试仪进行校准，以确保测试结果的准确性。
3.在进行测试时，应对测试仪进行定期维护和保养，以保证其正常工作。
4.注意安全防护，避免手指被插头或连接器夹到。
5.根据被测试物件的不同特性，合理选择测试参数，以获得准确的测试结果。
6.对于一些特殊类型的连接器，如带锁定装置的连接器，需要按照其特殊要求进行测试。
立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。
配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。
并将测试产品装于下夹具，打开“电源”开关。
2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。
夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。
2、DOWN：光标下移。
3、STOP：停止。
4、AUTO：根椐设定的参数，自动运行。
5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。
1、清除测定次数7、—：设定时，用作负数输入或小数点输入。
8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。
2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。
从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。
3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。
4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。
1.测定参数设定:。
插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。
1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。
1.3打开测试仪的电源开关。
1.4等待测试仪启动完成，进入正常工作状态。
2.测试之前的准备2.1选择适当的测试模式。
根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。
2.2设置测试参数。
根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。
2.3校准测试仪。
在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。
2.4备份已有数据。
如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。
3.进行测试3.1放置待测物品。
将待测物品放置在测试仪的夹具或支架上，并固定好。
3.2调整测试位置。
根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。
3.3开始测试。
按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。
3.4监控测试过程。
在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。
4.结束测试4.1达到停止条件。
根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。
4.2停止测试。
手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。
4.3关闭测试仪电源。
关闭测试仪的电源开关，切断电源供应。
4.4处理测试结果。
根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。
5.维护和保养5.1定期清洁。
根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。
5.2检查电源线和连接线路。
定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。
5.3校准测试仪。
定期对测试仪进行校准，确保测试结果的准确性。
5.4防止过载。
避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。
卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。
二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。
早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。
采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。
并且提高了测试速度，节约了您宝贵的时间。
传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。
可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。
高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。
特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。
1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。
适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。
1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。
◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。
◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

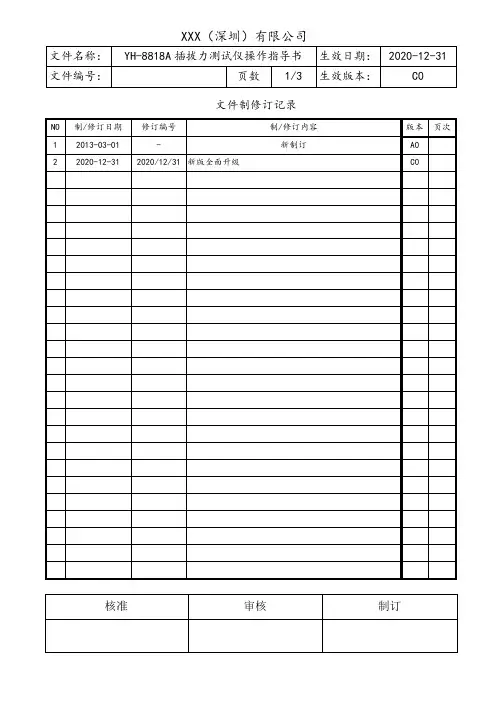

文件制修订记录1.0目的：检测卡钩强度，和端子的使用寿命，规范操作方法，提升品质标准，取得客户满意特制之。
2.0测试范围1. Connector产品的端子使用寿命测试和保持力。
2. 卡钩寿命测试。
3. Connector产品与母座的插拔力测试。
3.0操作方法1. 将母座固定装在YH-8818A自动插拔力测试仪的底座上。
2. 打开YH-8818A自动插拔仪电源开关。
3. 根据公座与母座的接触深度的需要，调节YH-8818A自动插拔力测试仪升降杆，并将公座固定在升降杆上。
4. 打开数显推拉力计的电源开关。
5. 轻按一下归零按钮，使显示屏显示数据为“0.00Kg”6. 再按一下YH-8818A自动插拔力测试仪的下降按钮，使升降杆自动下降，插入母座后，红灯亮，升降杆自动停止。
7. 读取数显推拉力计显示屏上显示的数据，为该Connector产品的插入力。
8. 再轻按一下数显推拉力计的归零按钮，使显示屏显示数据为“0.00Kg”9. 再按一下YH-8818A自动插拔力测试仪的上升按钮，使升降杆自动上升，当升降杆到达限位时，红灯亮，升降杆自动停止。
10.读取数显推拉力计显示屏上显示的数据，为该Connector产品的拔出力。
11.测试完毕后，轻按数显推拉力计的电源开关按钮，和YH-8818A自动插拔力测试仪的电源开关按钮，关闭电源。
12.最后取下测试的Connector产品和母座。
4.0公司测试标准1.插入力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做插入其所得之插入力应小于35N(客户有特殊要求则按客户要求进行)（室温情况下测试）2.拔出力：满PIN公座与满PIN母座之间以结合之速度12.5mm/分钟、200循环/小时，做拔出其所得之拔出力应小于10N(客户有特殊要求则按客户要求进行)（室温情况下测试）5.0成品测试标准吊重测试：满PIN公座与满PIN母座做吊重需达1Kg保持1分钟（客户有特殊要求时，按客户要求进行）（室温情况下测试）。

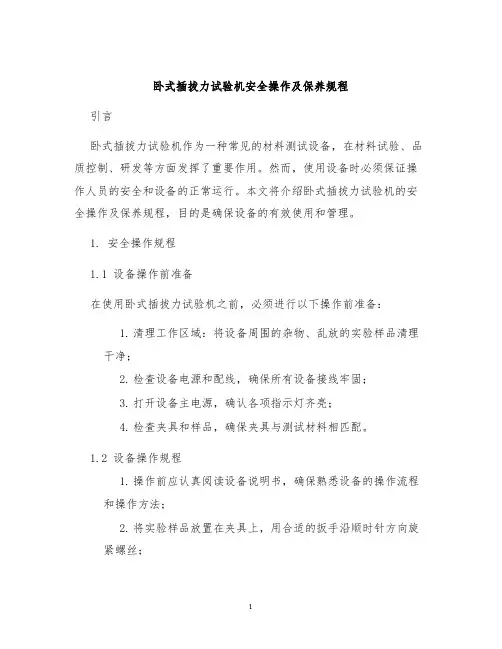

卧式插拔力试验机安全操作及保养规程引言卧式插拔力试验机作为一种常见的材料测试设备，在材料试验、品质控制、研发等方面发挥了重要作用。
然而，使用设备时必须保证操作人员的安全和设备的正常运行。
本文将介绍卧式插拔力试验机的安全操作及保养规程，目的是确保设备的有效使用和管理。
1. 安全操作规程1.1 设备操作前准备在使用卧式插拔力试验机之前，必须进行以下操作前准备：1.清理工作区域：将设备周围的杂物、乱放的实验样品清理干净；2.检查设备电源和配线，确保所有设备接线牢固；3.打开设备主电源，确认各项指示灯齐亮；4.检查夹具和样品，确保夹具与测试材料相匹配。
1.2 设备操作规程1.操作前应认真阅读设备说明书，确保熟悉设备的操作流程和操作方法；2.将实验样品放置在夹具上，用合适的扳手沿顺时针方向旋紧螺丝；3.根据所需测试条件调整设备参数，注意不要超过设备的额定负载；4.所有人员离开设备操作区，启动设备；5.观察设备运行状态，注意异常情况（如噪音、异味等）。
1.3 设备操作事项1.操作人员应穿戴合适的工作服，并戴好安全帽、手套等必要的防护用品；2.操作人员禁止在设备周围站立，以免发生意外伤害；3.操作过程中不要随意拆卸设备部件；4.禁止打开设备面板、触摸设备电线，除非有资格进行技术调试的资格。
1.4 废弃设备处理1.严禁将设备随意拆卸、丢弃；2.废弃设备应送至指定回收站处置；3.拆卸部件和残留材料应统一归类，不得随意抛弃。
2. 保养规程2.1 每日保养1.在设备使用完毕后，及时将夹具、样品等清理干净；2.清理设备表面、电线、开关等区域的灰尘；3.检查电源线和接线是否损坏；4.检查设备和周围区域是否存在异常情况（如漏水、氧气水平下降等）。
2.2 周期性保养1.定期更换设备关键元件（如压力表、传感器等）；2.维护设备正常工作状态，定期检查设备电路；3.在设备不使用时，切断电源。
3. 总结卧式插拔力试验机是一种非常重要的测试设备，其正常运行和操作安全是保证工作效率和设备寿命的关键因素。
插拔力寿命试验机测试项目的操作过程创恒仪器CH-1220S插拔力试验机不但能测试连接器的插拔力，还更应该有诸多功能例如：破断力测试，恒定拉压力测试，阻抗测试，单PIN保持力测试，正向力测试等等，下面一一介绍详细的操作指导说明。
一：插拔力的测试１、测定运动方式：去回程双向测定，速度1～3００（标准机速度）任意调节，测试次数１～１０００００００任意调节。
＂开始测定位置，一次检出原点＂２、将被测产品公母连接插好，用夹具夹稳，要夹垂直，自动求心装置要在中心位置附近，不能跑偏，以免影响自动求心功能和损坏装置。
３、荷重，行程归零，按面板的移动按钮使测试产品的公母端分离，以不完全脱出为原则，看界面显示的移动行程。
４、设定测试行程，原则上要小于实际行程０．１～０．２ｍｍ．５、设定各项参数后，点档案，点预设置储存，存档案，档案名称只能用字母和数字及＂．＂，＂－＂，不能有空格．６、到执行画面测试．若不能求行程时，则必须用高度规量出公插头的插入行程，调整好公母连接器的位置，设定其行程．同样设定行程不能大于量出的行程．起始位置也很重要．二：破断裂的测试１、将测试产品夹入上夹具或下夹具，调整上下夹具的高度，以能夹稳产品为准。
２、设定为“破断裂测试“，行程以大于测试产品的实际行程为准，以便能完全拔出。
３、设定速度，次数，存储档案。
４、归零，夹稳测试产品。
（注意夹稳后不要再归零）５、执行画面测试。
三：退ＰＩＮ测试１、用测试棒连接传感器接口，测试产品放下夹具，调整适当位置；２、设定荷重测定范围，要大于所能退出产品的力，行程测定范围要小于＂ＰＩＮ＂高出绝缘面的行程．以免行程过大，在执行画面中不能抓到退ＰＩＮ的实际力值．３、选＂荷重零点位置（有力时才开始计行程），每次检出原点＂，存档．４、执行操作．另一种方法是：测定运动方式为＂去程单向测定＂，其他设置一样．只是在曲线中没有黑色回程力曲线．四：恒定压力，拉力测试１、选恒定压力，软件会自动跳出“力”与“时间”的数据框。

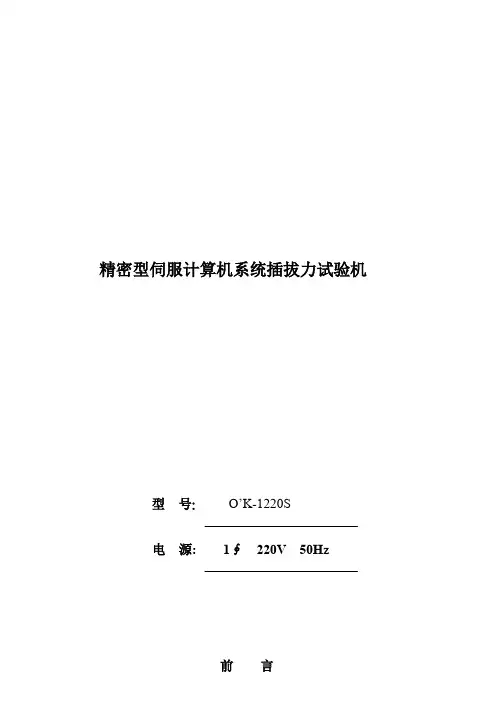

精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。
加宽型插拔力试验机安全操作及保养规程本文档旨在介绍加宽型插拔力试验机的安全操作及保养规程，以确保设备的正常运行和保障使用者的安全。
本文档适用于加宽型插拔力试验机，操作人员应当严格遵守以下规程。
一、安全操作规程1.1 前期准备在使用加宽型插拔力试验机之前，需要对设备进行一定的前期准备工作，以确保测试结果的准确性和使用者的安全。
•设备放置：加宽型插拔力试验机应当放置在平整、稳定的场地上，在周围设置隔离围栏或标识牌，以确保设备的稳定和安全。
•电源接入：在使用加宽型插拔力试验机之前，需要检查电源电压是否符合设备要求，确认主机开关已经关闭，将电源线插入电源插座并接通电源。
•检查设备：在使用加宽型插拔力试验机之前，需要将设备逐一检查，确保设备各项工作正常，如显示屏、传感器等。
1.2 操作规程在进行测试时，需要按照以下步骤操作：•步骤一：启动试验机。
确认设备开关在关闭状态下，将电源开关打开，启动试验机，等待试验机自检完成后，设备进入待机状态。
•步骤二：设置参数。
在设备待机状态下，按下“参数设置”键，进入设备参数设置页面。
根据测试需求和要求，设置好测试参数，并按下“确认”键保存参数。
•步骤三：进行测试。
在设备参数设置完成后，将待测试物体或样品放置在测试台上，固定好位置，并按下“开始测试”键开始进行测试。
在测试过程中，设备将会自动记录测试数据及过程。
•步骤四：结束测试。
测试完成后，按下“停止测试”键，设备自动停止测试并记录测试结果，并将结果显示在设备显示屏上。
取下测试物体或样品，关闭试验机，并将测试结果导出。
1.3 安全应急措施在操作过程中，若出现以下情况，应立即采取应急措施：•设备异常：若试验机出现异常，在保证人身安全的前提下，立即停止测试，检查设备并及时与厂家联系。
•紧急停机：在测试过程中，若出现紧急情况，应立即按下停止测试键，将试验机停止运行，保护测试人员安全。
•设备故障：在测试过程中，若设备出现故障，应立即停止测试，并通知相关人员进行设备维修。
电脑式插拔力试验机安全操作及保养规程1. 前言电脑式插拔力试验机广泛运用于各种行业，如电子、通讯、汽车、军工等领域。
为了保证试验机的正常运行，确保员工的安全，制定了以下的安全操作及保养规程。
2. 安全操作2.1 准备工作在使用电脑式插拔力试验机前，需做好以下的准备工作：1.了解试验机的结构和性能；2.确认试验机电源、油量等是否正常；3.确认试验机固定牢固，如底座、支架等；4.确认试验机测试部件（如实验夹具、传感器等）是否清洁，无损伤和松动现象；5.根据试验需求调整测试部件（如夹持板和传感器），并确保其位置正确；6.穿戴好工装、手套、护目镜等个人防护用品。
2.2 操作流程1.打开电源开关，按下启动试验机的按钮；2.在启动试验机的过程中，观察试验机各个部位是否有异常声响、异味等现象；3.按照试验要求，调整试验机的控制参数，如负载、位移、速度等；4.确认试验夹具和传感器等测试部件夹紧力度正常，并启动试验；5.在试验过程中，观察试验机各个部位是否有异常现象，如噪音、热量、烟雾等；6.在试验完毕后，关闭试验机电源和油源开关，清洁试验机表面及测试部件，并保持其处于干燥、整洁的状态；7.记录试验数据和测试结果，进行数据分析。
2.3 安全注意事项在使用电脑式插拔力试验机时，需要注意以下安全事项：1.禁止在试验机启动时进行异常操作；2.不得将手、头等部位放入试验机夹具或机器构造内部；3.严禁操作人员在机器运行时接近运动部件；4.试验夹具和传感器等测试部件在使用过程中，需保持表面干燥、清洁，否则可能影响测试结果；5.禁止私自开启试验机的壳体、控制板等部件；6.如果试验机发生故障或异常情况时，应立即停机并通知相关人员进行排查；7.操作人员在使用试验机时，需切记保持清醒头脑，保证个人的安全。
3. 保养规程3.1 日常保养1.每日清洁试验机表面和测试部件，并保持其干燥、无尘；2.定期检查试验机润滑油的情况，及时更换并添加；3.观察试验机控制系统是否正常，确认试验机各项功能是否正常；4.检查试验机支架及固定螺丝是否松动。
插拔力试验机操作规范1.安全操作a.在操作插拔力试验机之前，应仔细阅读并理解设备的操作手册和安全指南。
确保熟悉设备的各个部件和功能。
b.插拔力试验机应放置在平稳的工作台或平台上，以确保稳定性和安全性。
c.保持工作区域整洁，并清除任何可能造成绊倒或意外的物体。
d.在操作试验机时，应穿戴适当的个人防护设备，如手套和护目镜，以防止意外伤害。
e.在操作试验机之前，应确保设备的电源已关闭，并拔掉插头，以避免触电风险。
同时，不要触摸电子元件、电路或电缆，以免触及高压电源。
2.样品安装a.在进行测试之前，应仔细检查样品以确保其完整和无损。
b.样品必须正确安装在插拔力试验机上。
确保样品与测试机的夹具或钳具紧密连接，并牢固固定。
c.样品安装时，应确保插头和插座之间的对准和连接正确。
3.测试参数设置a.根据测试要求，设置适当的测试参数，如测试速度、测试力和循环次数等。
这些参数应在设备的操作面板上进行设置。
b.在进行测试之前，应校准设备，以确保测试结果的准确性和可靠性。
c.如果进行了多个样品的测试，应记录每个样品的批次和测试日期。
这样能够方便对测试结果进行比较和追溯。
4.进行测试a.打开插拔力试验机的电源，并按照设备的操作手册的要求进行操作。
通常，会有一个开始测试按钮或脚踏开关，用于控制测试的开始和停止。
b.当测试进行时，应密切观察设备的运行情况和测试结果。
尽量避免长时间离开设备，以便及时发现任何异常情况或故障。
c.在进行测试过程中，不要随意干预或触摸测试机的运动部件，以免造成意外伤害或设备损坏。
5.测试结束a.在测试完成后，停止设备运行并关闭插拔力试验机的电源。
b.将测试结果记录在相应的测试报告中。
应准确记录测试参数、测试过程中的任何异常或故障，并对测试结果进行分析和解释。
c.要定期检查和维护插拔力试验机，包括清洁设备、检查电线和电缆的连接、以及校准设备以确保其准确和可靠性。
通过遵守上述操作规范，可以确保插拔力试验机的安全运行，并获得准确可靠的测试结果。
word 可编辑.
一、目的:
验证工业插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度, 以保证产品质量,符合产品质量使用需求。
二、设备:
插拔寿命试验机,原理:公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品插拔真实情况。
三、条件:
1、工作电源：AC220V/50HZ
2、试验环境：常温环境中使用。
3、准备产品：对于部分连接产品需要导通测试，则对其引线处理，方便设备导通装置连接。
四、操作步骤：
1、将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上。
1.1、需要测试的导通寿命产品将引线与设备后面红黑夹子连接起来，让导线形成回路如图1；
1.2、调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如图2；
1.3、调节母端夹具上下高度，让公端产品完全适合插拔，如图3；
2、设置方法为：按右边键盘中的SET键左边显示界面如图2:
插拔单位设置: 按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1#键单位是KG, 按图4中的3#键单位是N, 按OK键确认;
插拔次数设置: 按EXIT键返回到图3的界面，再按图中5#键进入插拔次数设置，图5中输入插拔次数, 按OK键确认;
word 可编辑.
导通设置: 按EXIT键返回到图3的界面，再按图中6#键进入导通设置，图6中输入导通次数,
开关导通功能,不导能次料, 按OK键确认;
编制/日期：审核/日期：
word 可编辑.
3、导通插拔时,产品导通一次, 界面左上角计数器计数一次，不导通时自动停止计数；并有力度大小值显示.
4、测试速度调整:右下角面板上的转速旋钮(向左旋减小，向右旋加大),在界面左上转速有数值显示。
如下图: (速度调整要求: 插拔力测试速度小于或等于8；寿命测试速度按实际加快.)
5、上述所有步骤调试准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关
然后按START按键开始测试,测试途中如有异常可按红色STOP按键停止。
如下图:
五、测试结束：
1、将测试仪器的所有螺钉固定好
2、整理好试验台面。
六、注意事项
1、试验前,一定要检查设备是否将试验产品固定好；
2、所有调试准备妥当后,测试时应当检查设备运行是否顺畅；
word 可编辑.
3、如设备连续运行时间长,建议每隔一段时间检查设备运行情况。
七、测试仪器保养
编制/日期：审核/日期：word 可编辑.。
