插拔寿命试验机功能介绍

全自动插拔力试验机说明书
产品参数：
产品名称：全自动插拔力试验机
类型：高频疲劳试验机
外形尺寸：600*280*1180（mm）
重量：100（kg）
产品用途：
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）
★连接器单孔插拔试验。

★连接器整排插拔试验。

★连接器单Pin与塑胶保持力试验。

★连接器NORMAL FORCE测试。

★一般压缩，拉伸破坏试验。

★恒定拉力测试。

★恒定压力测试。

★连接器插拔寿命试验。

★弹片荷重位移测试。

★连接器接触端子动态阻抗测试接插件插拔力试验机典型应用。

插拔试验机试验机常见问题解决方法是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之全自动插拔力试验机电脑伺服插拔力插拔力寿命试验机厂家简介：全自动插拔力试验机电脑伺服插拔力插拔力寿命试验机厂家适用于排针、排母、简易牛角、长耳牛角、压线头、WAFER、圆孔IC 座及USB连接线、HDMI一、卧式插拔力试验机紧要介绍：QJ310卧式插拔力试验机是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板、超大液晶数控可以动态显示曲线QJ210F连接器插拔试验机紧要介绍:QJ210F连接器插拔试验机是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利QJ210F微机掌控全自动插拔试验机紧要介绍:微机掌控全自动插拔试验机可用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利无绳壶底座插拔寿命试验机完全充分IEC60335—2—15标准中22.103条款、GB4706.19—2023标准第22.103要求设计制造，用于检测无绳水壶与底座的插拔试验，电热水壶应分别在通电和不通电的情况下QJ210F全自动插拔试验机紧要介绍:QJ210F全自动插拔试验机是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利仪器简介：产品说明：YL—9920简易型全自动插拔力试验机产品认真资料：本机台乃适用于各种连接器之插入，拔出测试，可精准掌控插拔行程，速度，设定次数等。

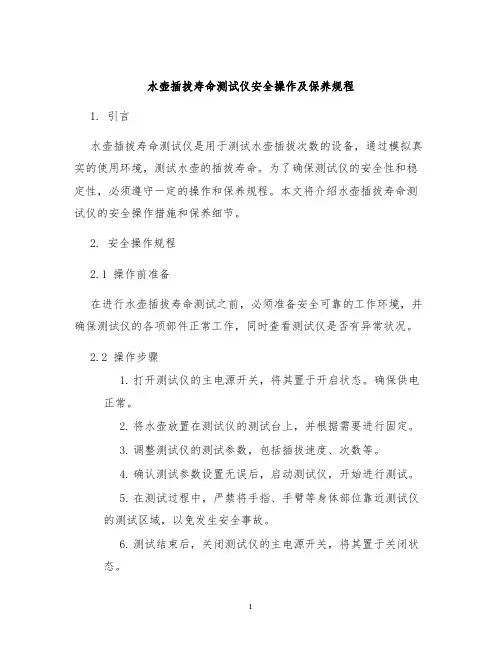

一、汽车连接器插拔寿命试验机紧要介绍：QJ310汽车连接器插拔寿命试验机是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板，寿命曲线图，检查报表等等）测试项目：★连接器单孔插拔试验★连接器整排插拔试验★连接器插拔寿命试验★连接器单pin 与塑胶保持力试验★连接器NORMALFORCE测试★一般压缩，拉伸破坏试验★可同时与接触阻抗机连线全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全精准之插拔力试验，利用Windows视窗中文画面设定，操作简单便利，且全部资料皆可储存（试验条件、位移、曲线图一、插拔连接器测试仪紧要介绍：QJ310插拔连接器测试仪是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板、超大液晶数控可以动态显示曲线产品概述：水壶插拔测试仪是依据IEC60335—2—15标准中22.103条款、GB4706—2—19：22.106要求而制造的，用于检测无绳水壶与基座的插拔试验，壶以每分钟10次的频率放到基座上拔出100002.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重—行程—阻抗曲线图」。

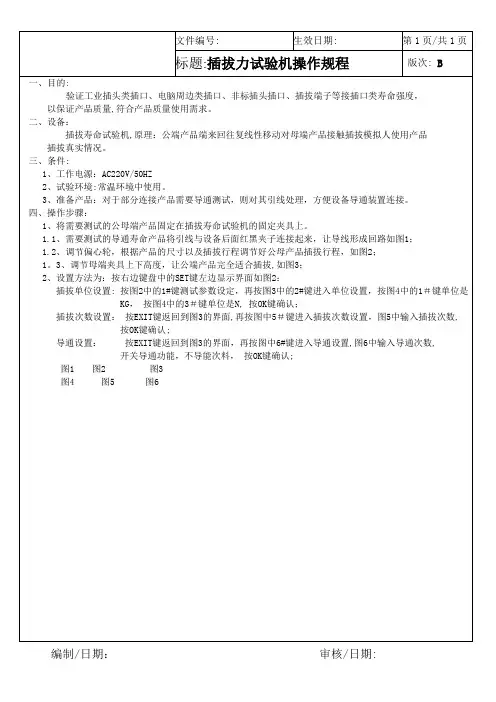

立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。

配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。

并将测试产品装于下夹具，打开“电源”开关。

2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。

夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。

2、DOWN：光标下移。

3、STOP：停止。

4、AUTO：根椐设定的参数，自动运行。

5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。

1、清除测定次数7、—：设定时，用作负数输入或小数点输入。

8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。

2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。

从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。

3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。

4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。

1.测定参数设定:。

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。

二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。

早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。

采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。

并且提高了测试速度，节约了您宝贵的时间。

传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。

可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。

高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。

特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。

1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。

适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。

1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。

◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。

◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

一、插拔力试验的实验目的插拔力试验机适用于各种之插入力及拔出力的测试，本机能解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验数据和测试报告。

二、插拔力试验机品牌选择如果有足够费用预算可以选择例如：美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。

如果预算一般可以选择国内品牌例如:恒邦仪器品牌等做的比较好的公司。

三、恒邦仪器插拔力试验机使用方法1、机台规格说明：最大承载测试重量-------- 50Kgf最大移动范围------------机型1：150mm、机型2：600mm（可定制更大行程）测试速度范围------------ 5 -500mm/min（可定制更快速度）治具盘尺寸-------------- Φ200mm机台尺寸------------机型1：360mm X 260mm X 940mm 机型2：450mm X 450mm X 1200mm机台净重---------------- 67kgf机台电源---------------- AC220V/50HZ控制系统尺寸------------ 450mm X 560mm X 200mm控制系统净重------------ 20Kgf荷重元-------------可选（2kgf、5kgf 、10kgf、20kgf、20kgf）(精度0.2%FS)2、机台各部名称说明：(Ａ)固定横杆：通过此横杆,可用以固定荷重元及搭配治具.放松此横杆后面的两个螺杆,横杆可上下移动以便根据产品高度的不同进行调整,但是必须配合固定环(B)使用,以免松开螺杆后固定横杆往下滑落而造成荷重元损坏.(Ｂ)固定环：此固定环辅助固定横杆起支撑的作用.注意:若要将固定横杆升高,请先将固定横杆两侧固定螺杆松开,再将固定横杆往上移动至适当位置后,锁紧固定螺杆.接着放权固定环,移动至固定横杆下方再将其锁紧即可.若要将固定横杆降低,请先放松固定环并将它移动至适当位置后将其锁紧.再将固定横杆两侧的固定螺杆松开(松开前请先用手支撑,以免固定横杆因重力而往下滑落),缓慢往下移动至固定环的位置,锁紧两侧之固定螺杆即可.(Ｃ)移动横杆：此移动横杆主要是连接上下传动结构,并作为测试时行程的移动标准.(Ｄ)荷重元固定螺栓:此螺栓主要功用是固定荷重元于移动横杆上,其尺寸为M10或M8.固定荷重元时请务必锁紧,以免影响荷重测试资料.(Ｅ)荷重元：在测试时,用以检出测试力值大小的装置.测试前将测试夹治具拧紧固定于感测端,以方便待测物的固定及量测.注意：每颗荷重元表面都贴有其最大承载规格,虽然本机台具有超负荷保护功能,但仍建议切勿超过其规格使用以免损坏荷重元.(Ｆ)治具盘：此治具盘可用以固定治具,搭配固定于荷重元感测端上的治具,可依产品进行各项测试.(Ｇ)机台本体：放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系.(Ｈ)操作面板：详细说明请参照操作面板功能说明.(Ｉ)脚座：当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试.(测试中请尽量保持机台的水平稳定)(Ｊ)上下极限：此调不整装置主要功能是保证机台在运动时不超出机台的最大行程而造成机器损坏.a.上限限调整环：此调整环用于设定机台往上移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。

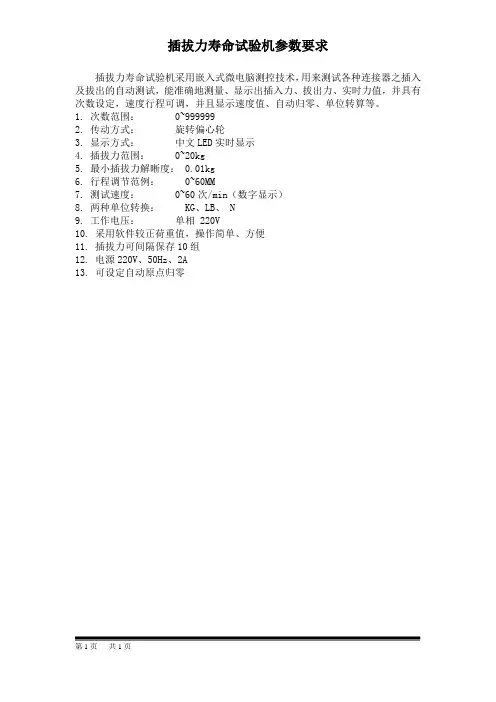

插拔力寿命试验机参数要求
插拔力寿命试验机采用嵌入式微电脑测控技术，用来测试各种连接器之插入及拔出的自动测试，能准确地测量、显示出插入力、拔出力、实时力值，并具有次数设定，速度行程可调，并且显示速度值、自动归零、单位转算等。

1. 次数范围： 0~999999
2. 传动方式：旋转偏心轮
3. 显示方式：中文LED实时显示
4. 插拔力范围： 0~20kg
5. 最小插拔力解晰度： 0.01kg
6. 行程调节范例： 0~60MM
7. 测试速度： 0~60次/min（数字显示）
8. 两种单位转换： KG、LB、 N
9. 工作电压：单相 220V
10. 采用软件较正荷重值，操作简单、方便
11. 插拔力可间隔保存10组
12. 电源220V、50Hz、2A
13. 可设定自动原点归零
第1页共1页。

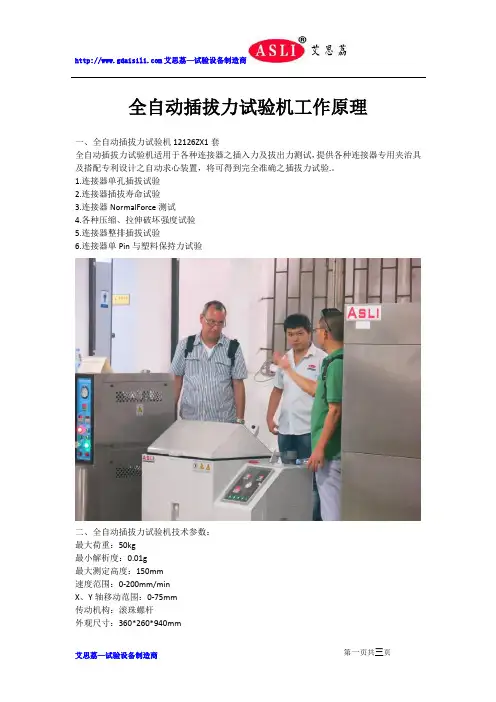

全自动插拔力试验机工作原理一、全自动插拔力试验机12126ZX1套全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验.。

1.连接器单孔插拔试验2.连接器插拔寿命试验3.连接器NormalForce测试4.各种压缩、拉伸破坏强度试验5.连接器整排插拔试验6.连接器单Pin与塑料保持力试验二、全自动插拔力试验机技术参数：最大荷重：50kg最小解析度：0.01g最大测定高度：150mm速度范围：0-200mm/minX、Y轴移动范围：0-75mm传动机构：滚珠螺杆外观尺寸：360*260*940mm最小微调距离：0.01mm伺服马达机台重量：68kg使用电源：220V/550W三、全自动插拔力试验机仪器组合：1.试验本体2.工业电脑.17寸液晶彩显,喷墨式打印机3.荷重元(50、20、5、2Kg任选一个)4.大型X-Y移动载物台5.自动求心装置（多功能夹治具）四、全自动插拔力试验机机器特点：1.测试条件皆可由电脑书面设定，并可储存。

由下拉式选单勾选设定、或直接输入数据。

（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

2.可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、检验报表）。

3.荷重元超负载之保护功能，可确保荷重元不致损坏。

4.同时显示荷重-行程曲线图及寿命曲线图。

5.自动荷重零点检出，并可设定原点检出荷重值。

6.荷重单位显示N、lb、gf、kgf可自由切换。

7.可同时搭配数个荷重元。

（2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（选购）8.机台采高钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试。

9.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制五、测试报表输出：1、荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；2、插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化；(X轴代表行程，Y轴代表力量）每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，最小解析度0.01mm；曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图；卷轴式曲线图显示，可任意浏览曲线图；同时显示荷重-行程曲线图及寿命曲线图。

全自动插拔试验机校准摘要：一、全自动插拔试验机简介1.全自动插拔试验机的定义与作用2.全自动插拔试验机的应用领域二、全自动插拔试验机校准的重要性1.校准的定义与作用2.影响全自动插拔试验机精度的因素3.校准的必要性三、全自动插拔试验机校准步骤1.准备工作2.校准过程3.校准结果的判断与处理四、全自动插拔试验机校准周期与维护1.校准周期2.校准后的维护3.校准记录的管理五、全自动插拔试验机校准的选择与建议1.选择合适的校准机构2.校准人员的资质与经验3.校准的建议与展望正文：全自动插拔试验机是一种广泛应用于电子、通信、汽车、航空等行业的自动化检测设备。

它能模拟各种插拔操作，对连接器、插座、电池等产品的耐久性、可靠性和性能进行测试。

然而，全自动插拔试验机的测量结果受到多种因素的影响，如测量系统的非线性、传感器的灵敏度、环境温度等，因此，定期对全自动插拔试验机进行校准是十分必要的。

全自动插拔试验机的校准是指利用标准设备或标准件，对试验机的测量系统进行修正，使其测量结果与标准值一致。

校准不仅能保证试验机的测量精度，还能提高试验数据的可信度和有效性。

全自动插拔试验机的校准过程主要包括准备工作、校准过程和校准结果的判断与处理。

在准备工作阶段，需要对试验机进行检查，确保其处于正常工作状态，并准备好校准所需的工具和材料。

在校准过程中，校准人员需要按照校准方案进行操作，记录校准数据。

在校准结果的判断与处理阶段，需要对校准数据进行分析，判断试验机是否达到校准要求，并对异常情况进行处理。

全自动插拔试验机的校准周期应根据试验机的使用频率、工作环境和测量结果的稳定性等因素来确定。

一般情况下，校准周期为一年。

校准后，试验机需要进行维护，如清洁、润滑等，以保证其正常工作。

同时，应妥善管理校准记录，以备查询和追溯。

在选择全自动插拔试验机校准机构时，应选择具有资质、经验丰富的机构，以保证校准质量。

校准人员的资质与经验也是影响校准质量的重要因素，因此，在选择校准机构时，应对校准人员的资质和经验进行了解和评估。
