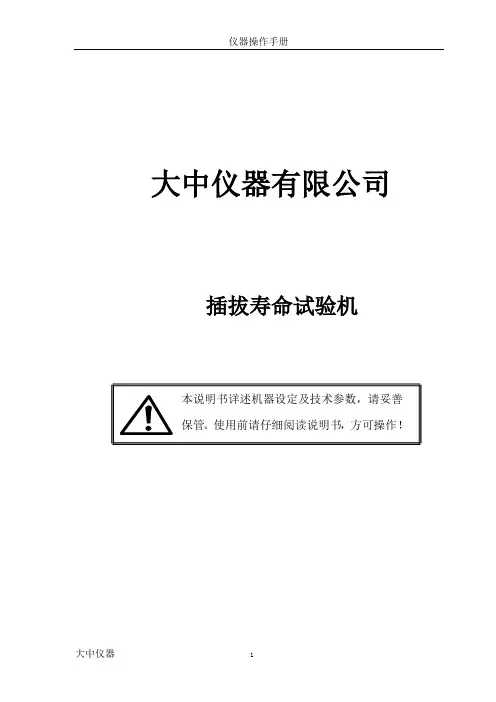

大中仪器有限公司插拔寿命试验机本说明书详述机器设定及技术参数，请妥善保管。
使用前请仔细阅读说明书，方可操作！目录1.概述2.注意事项3.整机外观及操作面板注解4.操作说明5.保养事项6.故障排除7.质量保证书前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1. 安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目,表示如不遵照,操作者有可能受伤害。
警告:此显示的项目,表示如不遵照,有可能损坏仪器。
注意:此显示的项目,表示为有可能影响测试结果和质量。
此显示,本产品在操作使用中之辅助说明。
2. 在本仪器上,以下记号表示注意﹑警告。
警告记号此记号表示在有必要参照操作手册的场所。
危险电压记号 此记号表示为高压危险。
接地保护记号 表示于本仪器上之接地端子。
【注】!☝! !☝壹﹑概述一﹑用途:：本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：本机适用于各种连接器的插入和拔出测试，测试插头插座及连接器插拔寿命试验。
贰﹑仪器说明一﹑仪器图片：叁﹑仪器安装一、电源条件：请依本机标示配置正确电源。
危险■输入电压误差范围应在±10%以内且保证机台应正确接地，防止机台漏!电造成伤害。
二、运行环境要求：室温条件。
三、本机放置注意地面之平坦，安装时请使用水平仪调整机器水平。
微电脑卧式插拔力实验机操作规范
版次
第一版
一、目的：
验证我司产品插拔能力,以保证产品质量,符合安规及使用需求.
二、设备:
微电脑卧式插拔力实验机
三、条件:
1、将物料放入微电脑卧式插拔力实验机上,根据相应的测试要求对物料进行测试
2、在室内测试温度为：23+/-2℃，湿度为：50+/-5%
四、操作步骤：
1、接测试用的线材连接头固定在设备的固定夹具上，具体步骤以下图：
2、测试参数的设定
2.1超重负荷：最大的测试荷重，如果测试荷重超过这个值，就会自动停机并报警知道操作者按STOP 键，才会停止报警，此时操作者必须仔细检查报警的原因并解决报警后方可正常猜测。
2.2单位切换：用来显示测试的单位，提供KG,IB 、N 三种挑选。
2.3设定测试次数：即实验要求的的测试次数，具体方法进入操作面板设置，开机---点击SET 键---点击5键进入设定次数-----设定好之后点击OK 键，0-999999任意设置。
如图1
2.4调解测试设备的速度，在控制面板上有雕塑旋钮可以调解，调速范畴：3-100次每分钟可任意调解，调解速度是是应从左至右逐渐增加速度。
以下图2：
图1
图2
2.4、上述所有步骤调试准备完成后，则按仪器控制面板上的绿色RUN 键开始测试，测试途中如有非常可按红色STOP 键停止,以下图
调解此处的旋钮可调解固
定夹具上下移动
调解此处的旋钮可调解固定夹具左右移动
调解此处的旋钮可调解测试设备行程，越靠近圆心测试设备的行程越小，反之则越大
2.5、详细记录实验结果。
6、操作界面图示和主要参数以下：
七、测试仪器保养。
插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。
1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。
1.3打开测试仪的电源开关。
1.4等待测试仪启动完成，进入正常工作状态。
2.测试之前的准备2.1选择适当的测试模式。
根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。
2.2设置测试参数。
根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。
2.3校准测试仪。
在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。
2.4备份已有数据。
如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。
3.进行测试3.1放置待测物品。
将待测物品放置在测试仪的夹具或支架上，并固定好。
3.2调整测试位置。
根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。
3.3开始测试。
按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。
3.4监控测试过程。
在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。
4.结束测试4.1达到停止条件。
根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。
4.2停止测试。
手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。
4.3关闭测试仪电源。
关闭测试仪的电源开关，切断电源供应。
4.4处理测试结果。
根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。
5.维护和保养5.1定期清洁。
根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。
5.2检查电源线和连接线路。
定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。
5.3校准测试仪。
定期对测试仪进行校准，确保测试结果的准确性。
5.4防止过载。
避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。
卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。
二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。
早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。
采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。
并且提高了测试速度，节约了您宝贵的时间。
传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。
可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。
高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。
特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。
1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。
适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。
1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。
◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。
◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。
插拔力试验机的详细操作步骤
两工位插拔力试验机在机构上是*独立的，共用一台控制电脑，在参数设置方面也是*独立的。
测试产品数据的独立，以及夹持不同产品测试跟标准的插拔力机无异。
但在成本方面相比标准的省了一台工控电脑和采集卡。
在市场上也是客户经常选择的一款产品。
适合测试要求高，且产品种类多的客户使用
插拔力试验机的使用方法：
1、将机置放于平稳地面，周围无剧烈振动及室内湿度不大于75%RH的试验室(机台底板与室内墙壁及相近物应保持至少0.3m)调整机台底板之水平螺丝(顺时针方向为调低，逆时针方向为调高)，将机台调平；
2、接入电源，打开机台控制表板上之电源向上拔动位置，如正常通电，电源灯应亮(如未通，请查红色急停开关有无按下，)；
3、将计算机键盘置于工作台面，用固定夹具按住底座使其牢固，注意夹具尽可能不要干扰测试；
4、调整按键与测头间距，使测头和按键至合适位置，其位置为测头按下时至行程低点时按通按键为佳；
5、调测头与试件按动点之位置；
6、将参数设定至所需参数；
7、一切准备就绪，按下启动键，开始测试，根据试件所需调整测试速率；
8、测试结束，取下试件检定其质量。
卧式插拔力试验机安全操作及保养规程引言卧式插拔力试验机作为一种常见的材料测试设备，在材料试验、品质控制、研发等方面发挥了重要作用。
然而，使用设备时必须保证操作人员的安全和设备的正常运行。
本文将介绍卧式插拔力试验机的安全操作及保养规程，目的是确保设备的有效使用和管理。
1. 安全操作规程1.1 设备操作前准备在使用卧式插拔力试验机之前，必须进行以下操作前准备：1.清理工作区域：将设备周围的杂物、乱放的实验样品清理干净；2.检查设备电源和配线，确保所有设备接线牢固；3.打开设备主电源，确认各项指示灯齐亮；4.检查夹具和样品，确保夹具与测试材料相匹配。
1.2 设备操作规程1.操作前应认真阅读设备说明书，确保熟悉设备的操作流程和操作方法；2.将实验样品放置在夹具上，用合适的扳手沿顺时针方向旋紧螺丝；3.根据所需测试条件调整设备参数，注意不要超过设备的额定负载；4.所有人员离开设备操作区，启动设备；5.观察设备运行状态，注意异常情况（如噪音、异味等）。
1.3 设备操作事项1.操作人员应穿戴合适的工作服，并戴好安全帽、手套等必要的防护用品；2.操作人员禁止在设备周围站立，以免发生意外伤害；3.操作过程中不要随意拆卸设备部件；4.禁止打开设备面板、触摸设备电线，除非有资格进行技术调试的资格。
1.4 废弃设备处理1.严禁将设备随意拆卸、丢弃；2.废弃设备应送至指定回收站处置；3.拆卸部件和残留材料应统一归类，不得随意抛弃。
2. 保养规程2.1 每日保养1.在设备使用完毕后，及时将夹具、样品等清理干净；2.清理设备表面、电线、开关等区域的灰尘；3.检查电源线和接线是否损坏；4.检查设备和周围区域是否存在异常情况（如漏水、氧气水平下降等）。
2.2 周期性保养1.定期更换设备关键元件（如压力表、传感器等）；2.维护设备正常工作状态，定期检查设备电路；3.在设备不使用时，切断电源。
3. 总结卧式插拔力试验机是一种非常重要的测试设备，其正常运行和操作安全是保证工作效率和设备寿命的关键因素。

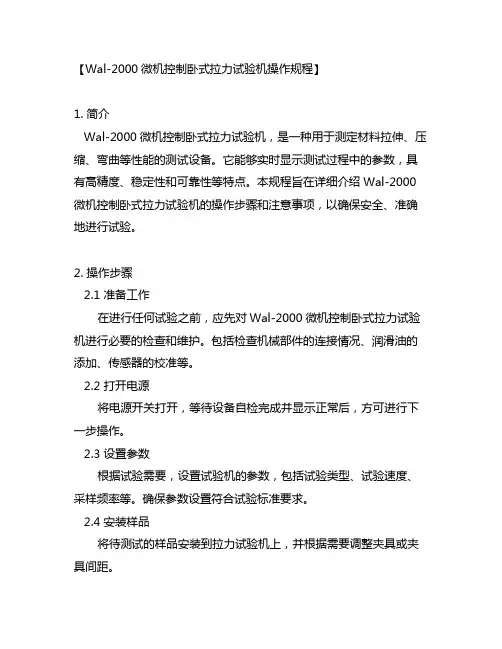

【Wal-2000微机控制卧式拉力试验机操作规程】1. 简介Wal-2000微机控制卧式拉力试验机，是一种用于测定材料拉伸、压缩、弯曲等性能的测试设备。
它能够实时显示测试过程中的参数，具有高精度、稳定性和可靠性等特点。
本规程旨在详细介绍Wal-2000微机控制卧式拉力试验机的操作步骤和注意事项，以确保安全、准确地进行试验。
2. 操作步骤2.1 准备工作在进行任何试验之前，应先对Wal-2000微机控制卧式拉力试验机进行必要的检查和维护。
包括检查机械部件的连接情况、润滑油的添加、传感器的校准等。
2.2 打开电源将电源开关打开，等待设备自检完成并显示正常后，方可进行下一步操作。
2.3 设置参数根据试验需要，设置试验机的参数，包括试验类型、试验速度、采样频率等。
确保参数设置符合试验标准要求。
2.4 安装样品将待测试的样品安装到拉力试验机上，并根据需要调整夹具或夹具间距。
2.5 开始试验确认各项参数设置无误后，可以开始试验。
在试验过程中，可通过观察试验机显示屏上的数据来监控试验情况。
3. 注意事项3.1 安全操作在进行试验前，必须严格按照操作规程进行操作，并保证个人安全。
禁止在试验过程中触摸或靠近运动部件，以免发生意外伤害。
3.2 样品要求样品的准备和安装必须符合测试标准的要求，尺寸、形状和表面质量应符合试验标准的规定。
3.3 试验环境应确保试验环境安静、整洁，温度湿度稳定，并且远离振动和异物干扰。
3.4 数据记录在试验过程中需要记录关键数据和试验结果，以备后续分析和对比。
4. 总结回顾本规程详细介绍了Wal-2000微机控制卧式拉力试验机的操作规程，包括了准备工作、操作步骤和注意事项。
对于正确定位试验机，安装样品、设置参数和开始试验都起到了关键作用。
安全操作和数据记录也是试验过程中不能忽视的重要环节。
5. 个人观点和理解作为文章写手，通过撰写本篇文章，我更加深入地了解了 wal-2000微机控制卧式拉力试验机的操作规程。
ROOFER
微电脑插拔力试验机操作及保养规范
ROOFER
微电脑插拔力试验机操作及保养规范
4.1.2面板按键功能说明
RUN: 启动
STOP: 停止
DOWN: 翻页
AUTO: 自动
ROOFER
微电脑插拔力试验机操作及保养规范
ROOFER
微电脑插拔力试验机操作及保养规范
图4 图5
图6 图7
4.3.2 按面板【SET】键，进入参数设定界面（如图6），按面板数字键【1】，进入测试参数设定界
面（如图7）：
1.超载荷重：按数字键【1】进入设置界面，设定合适的保护力值。
设定保护力值最大为40KG
仪器运行时，检测检测到的试验力值超过40KG时仪器自动报警。
ROOFER
微电脑插拔力试验机操作及保养规范。
序号作业步骤日期页次版本修订内容制作/日期审核/日期批准/日期2014-1-9 1 OF 2 2.0首次发行4567产品测试报告制作A,低速上升按钮，按一下此按钮，则机台往上升高0.01MM;若连续按着此钮不放，则机台以低速往上升高。
B,中速上升按钮，按一下此按钮，则机台往上升高0.1MM;若连续按着此钮不放，则机台以中速往上升高。
6.2如【图8】示，点击《执行》下拉菜单《测定画面》，出现如【图9】示，先点击《归零》下拉菜单下的点击《自动测试》，系统做连续运转，即寿命测试，直到测试次数达到所设定次数时，机台会停止测试。
操作面板功能说明【图6】示退PIN力测试设定C,高速上升按钮，按一下此按钮，则机台往上升高1.0MM;若连续按着此钮不放，则机台以高速往上升高。
D,低速下降按钮，按一下此按钮，则机台往下降0.01MM;若连续按着此钮不放，则机台以低速往下降。
《行程值归零》和《荷重值归零》，使测定画面的行程值与荷重值为零。
如做单次测试，勾住破断力测试设定8图示说明大于实际产品的破断力。
在行程测定范围，输入值要大于使产品完全破断时所移动行程。
测定速度标准作业介绍《归零》下拉菜单点击《行程值归零》项，使机台实际行程值显示为零。
然后用手操作面板，如【图6】示1.3在桌面点击测试软件【快捷方式】，进入测试系统，如【图1】示，荷重保护力的输入值，一定要小于荷重元的负荷值50KGF，大于测试产品的最大力值,然后点击确定，进入测试设定画面。
如【图3】示，填写试样名称，在试验类别中，选择《压缩拉伸试验》。
在测定运动方式中，如【图4】示选择《去程单向测定》，只记录去程单向之测试资料。
在荷重测定范围，输入值要大于实际产品退PIN力值。
****电子有限公司全电脑自动插拔力实验操作指导书得出产品测试实际移动行程，此行程值要减去0.1MM-0.2MM做为产品测试行程值。
1.1操作者必须经厂家培训合格上岗，认真阅读【使用说明书】，遵循【使用说明书】规定要求进行操作。
电脑式插拔力试验机安全操作及保养规程1. 前言电脑式插拔力试验机广泛运用于各种行业，如电子、通讯、汽车、军工等领域。
为了保证试验机的正常运行，确保员工的安全，制定了以下的安全操作及保养规程。
2. 安全操作2.1 准备工作在使用电脑式插拔力试验机前，需做好以下的准备工作：1.了解试验机的结构和性能；2.确认试验机电源、油量等是否正常；3.确认试验机固定牢固，如底座、支架等；4.确认试验机测试部件（如实验夹具、传感器等）是否清洁，无损伤和松动现象；5.根据试验需求调整测试部件（如夹持板和传感器），并确保其位置正确；6.穿戴好工装、手套、护目镜等个人防护用品。
2.2 操作流程1.打开电源开关，按下启动试验机的按钮；2.在启动试验机的过程中，观察试验机各个部位是否有异常声响、异味等现象；3.按照试验要求，调整试验机的控制参数，如负载、位移、速度等；4.确认试验夹具和传感器等测试部件夹紧力度正常，并启动试验；5.在试验过程中，观察试验机各个部位是否有异常现象，如噪音、热量、烟雾等；6.在试验完毕后，关闭试验机电源和油源开关，清洁试验机表面及测试部件，并保持其处于干燥、整洁的状态；7.记录试验数据和测试结果，进行数据分析。
2.3 安全注意事项在使用电脑式插拔力试验机时，需要注意以下安全事项：1.禁止在试验机启动时进行异常操作；2.不得将手、头等部位放入试验机夹具或机器构造内部；3.严禁操作人员在机器运行时接近运动部件；4.试验夹具和传感器等测试部件在使用过程中，需保持表面干燥、清洁，否则可能影响测试结果；5.禁止私自开启试验机的壳体、控制板等部件；6.如果试验机发生故障或异常情况时，应立即停机并通知相关人员进行排查；7.操作人员在使用试验机时，需切记保持清醒头脑，保证个人的安全。
3. 保养规程3.1 日常保养1.每日清洁试验机表面和测试部件，并保持其干燥、无尘；2.定期检查试验机润滑油的情况，及时更换并添加；3.观察试验机控制系统是否正常，确认试验机各项功能是否正常；4.检查试验机支架及固定螺丝是否松动。
插拔力试验机操作规范1.安全操作a.在操作插拔力试验机之前，应仔细阅读并理解设备的操作手册和安全指南。
确保熟悉设备的各个部件和功能。
b.插拔力试验机应放置在平稳的工作台或平台上，以确保稳定性和安全性。
c.保持工作区域整洁，并清除任何可能造成绊倒或意外的物体。
d.在操作试验机时，应穿戴适当的个人防护设备，如手套和护目镜，以防止意外伤害。
e.在操作试验机之前，应确保设备的电源已关闭，并拔掉插头，以避免触电风险。
同时，不要触摸电子元件、电路或电缆，以免触及高压电源。
2.样品安装a.在进行测试之前，应仔细检查样品以确保其完整和无损。
b.样品必须正确安装在插拔力试验机上。
确保样品与测试机的夹具或钳具紧密连接，并牢固固定。
c.样品安装时，应确保插头和插座之间的对准和连接正确。
3.测试参数设置a.根据测试要求，设置适当的测试参数，如测试速度、测试力和循环次数等。
这些参数应在设备的操作面板上进行设置。
b.在进行测试之前，应校准设备，以确保测试结果的准确性和可靠性。
c.如果进行了多个样品的测试，应记录每个样品的批次和测试日期。
这样能够方便对测试结果进行比较和追溯。
4.进行测试a.打开插拔力试验机的电源，并按照设备的操作手册的要求进行操作。
通常，会有一个开始测试按钮或脚踏开关，用于控制测试的开始和停止。
b.当测试进行时，应密切观察设备的运行情况和测试结果。
尽量避免长时间离开设备，以便及时发现任何异常情况或故障。
c.在进行测试过程中，不要随意干预或触摸测试机的运动部件，以免造成意外伤害或设备损坏。
5.测试结束a.在测试完成后，停止设备运行并关闭插拔力试验机的电源。
b.将测试结果记录在相应的测试报告中。
应准确记录测试参数、测试过程中的任何异常或故障，并对测试结果进行分析和解释。
c.要定期检查和维护插拔力试验机，包括清洁设备、检查电线和电缆的连接、以及校准设备以确保其准确和可靠性。
通过遵守上述操作规范，可以确保插拔力试验机的安全运行，并获得准确可靠的测试结果。
文件编号
制定日期
版 次页 次序号版本制定日期变更内容序号版本制定日期变更内容制定人/日期审核人/日期核准人/日期文件名称电脑全自动插拔力试验机操作指导书
第1页/共1页文件类型
操作指导书制定部门品质部1.操作流程：
1.1 打开电源开关启动电脑屏幕,双击桌面伺服控制系统进入“荷重保护力”设定画面,将力值设定为40KG,点击确认键进入测试设定画面(如图2)。
1.2将需要测试的样品夹持在上/下夹具上，调节夹具定位镙丝，保确样品定位
牢固，但不可使样品变形，影响测试数据的准确性
1.3 点击画面左上角“档案”，新建一个档案，并按测试要求依次设定各参数值，
各参数设定完成后点击“荷重测试范围”、行程测试范围”、“测定速度”显
示OK 。
1.4 点击画面左上角“归零”，可将荷重值及行程值归零，完成后即可准备测试；1.5 点击画面左上角“执行”即进入执行画面（如图3）。
1.6点击执行画面的“开始”即试验开始
2.注意事项：
2.1可能发生：①插拔力测试时被夹具夹伤手指。
②退PIN 力测试时被顶针插伤手指。
2.2测试完后清洁好台面。
2.3填写好仪器保养表。
全自动插拔力试验机图片设定画面
控制测试
操作执行画面。
插拔力试验机操作指导书版本/次A/1
1、目的
为了确保操作人员在使用1220S插拔力试验机时能正确操作及提高工作效率故制定本标准。
2、范围
2.1本标准对1220S插拔力试验机的使用与管理进行了规范。
2.2本标准适用于1220S插拔力试验机日常使用与维护保养。
3、职责
3.1品保课实验室测试员负责1220S插拔力试验机的使用与维护保养工作。
3.2品保课实验室组长负责对1220S插拔力试验机的使用与维护保养进行检查，并负责操作指导书的
制定及修改工作。
4、设备参数规格
4.1最大承载测试重量：50kgf
4.2最大移动范围：150mm
4.3测试速度范围：5~200mm/min
4.4治具盘尺寸：Φ200mm
4.5机台尺寸：360mm×260mm×940mm
4.6机台净重：67kgf
4.7机台电源：AC220V/50HZ
4.8控制系统尺寸：450mm×560mm×200mm
4.9控制系统净重：20kgf
5.0荷重元：50kgf（精度0.2 %FS）
5、设备结构图
5.1插拔试验机上部分图传感器
夹具上模夹具下模
插拔力试验机操作指导书
版本/次
A/1
5.2插拔试验机下部分图
5.3插拔试验机侧面图
5.4插拔试验机整体图
6、操作流程图
上升按下降按开始按
停止按
电源开关 数据线
电源线
传感器线。
微电脑卧式插拔力试验机操作规范
版次
第一版
一、目的：
验证我司产品插拔能力,以保证产品质量,符合安规及使用需求.
二、设备:
微电脑卧式插拔力试验机
三、条件:
1、将物料放入微电脑卧式插拔力试验机上,依据相应的测试要求对物料进行测试
2、在室内测试温度为：23+/-2℃，湿度为：50+/-5%
四、操作步骤：
1、接测试用的线材连接头固定在设备的固定夹具上，具体步骤如下图：
2、测试参数的设定
2.1超重负荷：最大的测试荷重，如果测试荷重超过这个值，就会自动停机并报警知道操作者按STOP 键，才会停止报警，此时操作者必须仔细检查报警的原因并解决报警后方可正常猜测。
2.2单位切换：用来显示测试的单位，提供KG,IB 、N 三种选择。
2.3设定测试次数：即试验要求的的测试次数，具体方法进入操作面板设置，开机---点击SET 键---点击5键进入设定次数-----设定好之后点击OK 键，0-999999任意设置。
如图1
2.4调节测试设备的速度，在控制面板上有雕塑旋钮可以调节，调速范围：10-60次每分钟可任意调节，调节速度是是应从左至右逐渐增加速度。
如下图2：
图1
图2
2.4、上述所有步骤调试准备完成后，则按仪器控制面板上的绿色RUN 键开始测试，测试途中如有异常可按红色STOP 键停止,如下图
调节此处的旋钮可调节固
定夹具上下移动
调节此处的旋钮可调节固定夹具左右移动
调节此处的旋钮可调节测试设备行程，越靠近圆心测试设备的行程越小，反之则越大
微电脑卧式插拔力试验机操作规范
2.5、详细记录试验结果。
6、操作界面图示和主要参数如下：
七、测试仪器保养。
