插拔力试验机使用说明..

全自动插拔力测试仪测试仪如何操作全自动插拔力测试仪是一种用于测试电子元器件、线缆、连接器等插拔性能的设备。

它通过对被测试物件进行自动插拔，并记录插拔力大小以评估物件的耐久性和稳定性。

下面将详细介绍全自动插拔力测试仪的操作流程及注意事项。

一、操作流程1.准备工作首先，需要将全自动插拔力测试仪连接电源，并确保电源正常工作。

然后，将待测试的插头或连接器插入测试仪的插槽内。

对于一些较小的元器件，可以使用转接头来进行测试。

2.设置参数打开测试仪的控制界面，进入参数设置界面。

首先，设置测试的开始位置和结束位置。

开始位置指的是插头完全插入插槽的位置，而结束位置指的是插头完全拔出的位置。

根据被测试物件的实际情况，合理设置这两个位置，以确保测试的准确性和稳定性。

接下来，设置测试的速度。

测试速度一般有快速和慢速两档，在测试插拔力时，可以选择慢速档以获得更为精确的数据。

不同的测试仪可能还会提供其他参数的设置，如测试次数、测试延时等，根据需要进行合理设置。

3.开始测试确认参数设置完成后，点击“开始测试”按钮，测试仪将自动进行插拔动作。

在测试过程中，需要注意观察测试仪的运行情况，以确保测试的稳定性。

同时，应随时监测测试仪显示的测试力大小，并记录测试结果。

4.结束测试当测试完成时，点击“停止测试”按钮，测试仪将停止插拔动作。

此时，可以查看测试结果并进行分析。

一般来说，测试结果会以图表等形式展示，可以根据图表分析物件在插拔过程中的力变化情况，评估其耐久性和稳定性。

二、注意事项1.确保测试仪处于稳定的工作环境中，避免受到振动、电磁干扰等影响。

2.在进行测试前，需要对测试仪进行校准，以确保测试结果的准确性。

3.在进行测试时，应对测试仪进行定期维护和保养，以保证其正常工作。

4.注意安全防护，避免手指被插头或连接器夹到。

5.根据被测试物件的不同特性，合理选择测试参数，以获得准确的测试结果。

6.对于一些特殊类型的连接器，如带锁定装置的连接器，需要按照其特殊要求进行测试。

立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。

配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。

并将测试产品装于下夹具，打开“电源”开关。

2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。

夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。

2、DOWN：光标下移。

3、STOP：停止。

4、AUTO：根椐设定的参数，自动运行。

5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。

1、清除测定次数7、—：设定时，用作负数输入或小数点输入。

8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。

2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。

从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。

3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。

4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。

1.测定参数设定:。

一、操作步骤：
1.依被测试产品选择匹配之配合件(如排针、公/母头)。

2.把配合件夹于夹具内夹紧，配合件必须放置平直，不可有歪斜现象。

3.选择插拔力测试机的PUSH(推，测试插入力)、PULL (拉，测试拔出力/拉断力)测试端。

一般
插拔力测试为先测试插入力，后进行拔出力测试/拉断力测试。

4.把归零鍵处于PEAK(打开状态)，按下归零鍵把指针归零，并旋转表盘把零刻度与指针重合。

5.把被测品与配合件平行推入或拔出，依表盘指针读出数值。

(外圈每小格0.1KG，内圈每小格
0.2KG)。

6.测试拉断力测试时，选择PULL (拉)测试端，把被测品夹紧于夹具上，平行做拉动作至被测物
被拉断，依表盘指针读出数值。

7.把数值记录于插拔力测试报表，并与插拔力检验标准书要求值进行对比判定。

二、注意事项：
1.在测试插拔力与拉断力时作业时必须为平行插、拔/拉，不可有斜插、拔/拉动作，避免所测试
数值不准确现象。

2.在测试作业时不可存在瞬时间的猛插、拔/拉现象，必须平稳进行测试作业。

3.如发现有异常时，须及时上报，以便及时进行处理。

插拔力测试仪操作指引1.准备工作1.1确认测试仪所需的电源电压与电源插座相匹配，插入电源线，确保电源接地良好。

1.2将测试仪连接到待测物品的插座，确保插头与插座良好接触。

1.3打开测试仪的电源开关。

1.4等待测试仪启动完成，进入正常工作状态。

2.测试之前的准备2.1选择适当的测试模式。

根据待测物品的特性，选择合适的测试模式，如拉力测试、插拔寿命测试等。

2.2设置测试参数。

根据需求设置测试仪的参数，如测试速度、测试次数、停止条件等。

2.3校准测试仪。

在开始测试之前，根据需要对测试仪进行校准，确保测试结果的准确性。

2.4备份已有数据。

如果需要保存之前的测试数据，可在测试之前将已有数据备份至外部存储设备或计算机。

3.进行测试3.1放置待测物品。

将待测物品放置在测试仪的夹具或支架上，并固定好。

3.2调整测试位置。

根据需要，调整夹具或支架的位置，确保待测物品可以正常进行插拔或拉伸。

3.3开始测试。

按下测试仪的开始按钮，测试仪将开始按照预设参数进行测试。

3.4监控测试过程。

在测试过程中，及时观察测试仪的显示屏或LED 指示灯，确保测试仪正常工作，并随时记录测试结果。

4.结束测试4.1达到停止条件。

根据预设的停止条件，当测试达到条件时，测试仪将停止测试，并显示测试结果。

4.2停止测试。

手动或软件操作停止测试仪的测试程序，确认测试仪已完全停止运行。

4.3关闭测试仪电源。

关闭测试仪的电源开关，切断电源供应。

4.4处理测试结果。

根据测试结果，进行数据处理、记录或分析等操作，以满足实际需求。

5.维护和保养5.1定期清洁。

根据测试仪的使用频率，定期清洁测试仪外壳、接口和传感器等重要部件，保持测试仪的良好工作状态。

5.2检查电源线和连接线路。

定期检查电源线和连接线路，确保电线没有断裂或磨损，连接线路紧固可靠。

5.3校准测试仪。

定期对测试仪进行校准，确保测试结果的准确性。

5.4防止过载。

避免对测试仪施加超过其额定范围的力量，以防止测试仪受损。

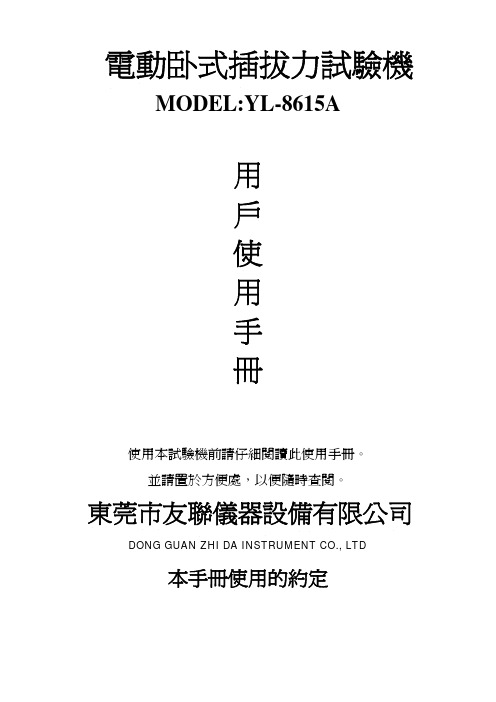

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。

二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。

早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。

采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。

并且提高了测试速度，节约了您宝贵的时间。

传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。

可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。

高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。

特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。

1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。

适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。

1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。

◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。

◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

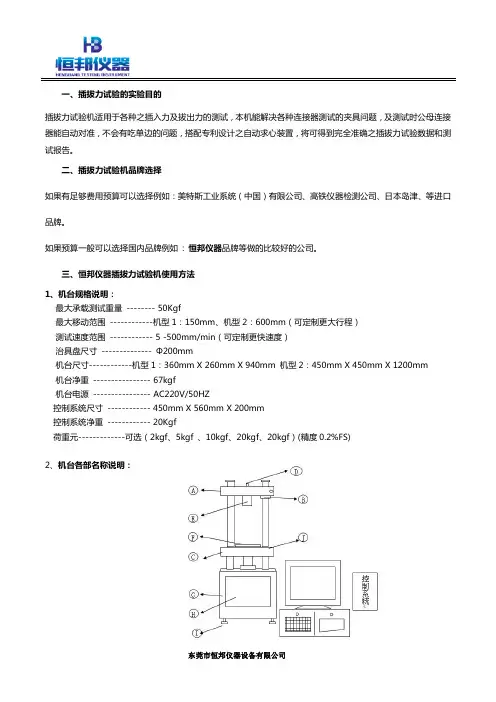

一、插拔力试验的实验目的插拔力试验机适用于各种之插入力及拔出力的测试，本机能解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验数据和测试报告。

二、插拔力试验机品牌选择如果有足够费用预算可以选择例如：美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。

如果预算一般可以选择国内品牌例如:恒邦仪器品牌等做的比较好的公司。

三、恒邦仪器插拔力试验机使用方法1、机台规格说明：最大承载测试重量-------- 50Kgf最大移动范围------------机型1：150mm、机型2：600mm（可定制更大行程）测试速度范围------------ 5 -500mm/min（可定制更快速度）治具盘尺寸-------------- Φ200mm机台尺寸------------机型1：360mm X 260mm X 940mm 机型2：450mm X 450mm X 1200mm机台净重---------------- 67kgf机台电源---------------- AC220V/50HZ控制系统尺寸------------ 450mm X 560mm X 200mm控制系统净重------------ 20Kgf荷重元-------------可选（2kgf、5kgf 、10kgf、20kgf、20kgf）(精度0.2%FS)2、机台各部名称说明：(Ａ)固定横杆：通过此横杆,可用以固定荷重元及搭配治具.放松此横杆后面的两个螺杆,横杆可上下移动以便根据产品高度的不同进行调整,但是必须配合固定环(B)使用,以免松开螺杆后固定横杆往下滑落而造成荷重元损坏.(Ｂ)固定环：此固定环辅助固定横杆起支撑的作用.注意:若要将固定横杆升高,请先将固定横杆两侧固定螺杆松开,再将固定横杆往上移动至适当位置后,锁紧固定螺杆.接着放权固定环,移动至固定横杆下方再将其锁紧即可.若要将固定横杆降低,请先放松固定环并将它移动至适当位置后将其锁紧.再将固定横杆两侧的固定螺杆松开(松开前请先用手支撑,以免固定横杆因重力而往下滑落),缓慢往下移动至固定环的位置,锁紧两侧之固定螺杆即可.(Ｃ)移动横杆：此移动横杆主要是连接上下传动结构,并作为测试时行程的移动标准.(Ｄ)荷重元固定螺栓:此螺栓主要功用是固定荷重元于移动横杆上,其尺寸为M10或M8.固定荷重元时请务必锁紧,以免影响荷重测试资料.(Ｅ)荷重元：在测试时,用以检出测试力值大小的装置.测试前将测试夹治具拧紧固定于感测端,以方便待测物的固定及量测.注意：每颗荷重元表面都贴有其最大承载规格,虽然本机台具有超负荷保护功能,但仍建议切勿超过其规格使用以免损坏荷重元.(Ｆ)治具盘：此治具盘可用以固定治具,搭配固定于荷重元感测端上的治具,可依产品进行各项测试.(Ｇ)机台本体：放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系.(Ｈ)操作面板：详细说明请参照操作面板功能说明.(Ｉ)脚座：当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试.(测试中请尽量保持机台的水平稳定)(Ｊ)上下极限：此调不整装置主要功能是保证机台在运动时不超出机台的最大行程而造成机器损坏.a.上限限调整环：此调整环用于设定机台往上移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。

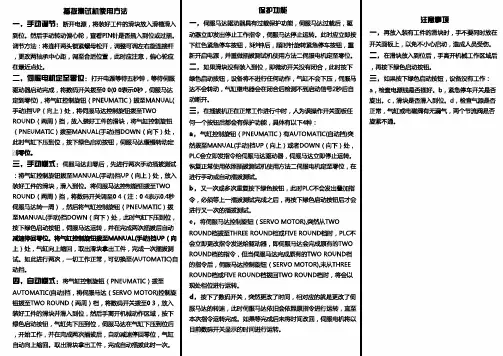

插拔测试机使用方法一，手动调节：断开电源，将装好工件的滑块放入滑槽滑入到位。

然后手动转动偏心轮，查看P I N针是否插入到位或过插。

调节方法：将连杆两头锁紧螺母松开，调整可调左右旋连接杆，更改两轴承中心距，调至合适位置，此时应注意，偏心轮应在最近点处。

二，伺服电机定至零位：打开电源等待五秒钟，等待伺服驱动器启动完成，将数码开关拨至00(00表示0秒，伺服马达定到零位)，将气缸控制旋钮（P N E U MA T I C）拨至MA N U A L(手动)挡U P（向上）处，将伺服马达控制旋钮拨至T WOR O U N D（两周）挡，放入装好工件的滑块，将气缸控制旋钮（P N E U MA T I C）拨至MA N U A L(手动)挡D O WN（向下）处，此时气缸下压到位，按下绿色启动按钮，伺服马达缓慢转动定到零位。

三，手动模式：伺服马达归零后，先进行两次手动插拔测试：将气缸控制旋钮拨至MA N U A L(手动)挡U P（向上）处，放入装好工件的滑块，滑入到位。

将伺服马达控制旋钮拨至T WO R O U N D（两周）挡，将数码开关调至04（注：04表示0.4秒伺服马达转一周），然后将气缸控制旋钮（P N E U MA T I C）拨至MA N U A L(手动)挡D O WN（向下）处，此时气缸下压到位，按下绿色启动按钮，伺服马达运转，并在完成两次插拔后自动减速停回零位。

将气缸控制旋钮拨至MA N U A L(手动)挡U P（向上）处，气缸向上缩回，取出滑块拿出工件，完成一次插拔测试。

如此进行两次，一切工作正常，可切换至(A U T O MA T I C)自动挡。

四，自动模式：将气缸控制旋钮（P N E U MA T I C）拨至A U T O MA T I C(自动)挡，将伺服马达（S E R V O MO T O R)控制旋钮拨至T WO R O U N D（两周）档，将数码开关拨至03，放入装好工件的滑块并滑入到位，然后手离开机械动作区域，按下绿色启动按钮，气缸先下压到位，伺服马达在气缸下压到位后，开始工作，并在完成两次插拔后，自动减速停回零位，气缸自动向上缩回。

插拔力试验机的详细操作步骤
两工位插拔力试验机在机构上是*独立的，共用一台控制电脑，在参数设置方面也是*独立的。

测试产品数据的独立，以及夹持不同产品测试跟标准的插拔力机无异。

但在成本方面相比标准的省了一台工控电脑和采集卡。

在市场上也是客户经常选择的一款产品。

适合测试要求高，且产品种类多的客户使用
插拔力试验机的使用方法：
1、将机置放于平稳地面，周围无剧烈振动及室内湿度不大于75%RH的试验室(机台底板与室内墙壁及相近物应保持至少0.3m)调整机台底板之水平螺丝(顺时针方向为调低，逆时针方向为调高)，将机台调平；
2、接入电源，打开机台控制表板上之电源向上拔动位置，如正常通电，电源灯应亮(如未通，请查红色急停开关有无按下，)；
3、将计算机键盘置于工作台面，用固定夹具按住底座使其牢固，注意夹具尽可能不要干扰测试；
4、调整按键与测头间距，使测头和按键至合适位置，其位置为测头按下时至行程低点时按通按键为佳；
5、调测头与试件按动点之位置；
6、将参数设定至所需参数；
7、一切准备就绪，按下启动键，开始测试，根据试件所需调整测试速率；
8、测试结束，取下试件检定其质量。

精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。

为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。

在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。

特别声明:●本操作手册不能作为向本公司提出任何要求的依据。

●本操作手册的解释权在本公司。

安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。

壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。

二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。

贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。
