锚索退锚机锚索退锚机是一种用于退放和锚释放的机器，通常用于海洋运输和船舶领域。
它被设计成一种可靠和安全的设施，可有效地控制船只在锚泊期间的位置和运动。
工作原理锚索退锚机主要由开关、传动齿轮、电机、链和锚组成。
当需要锚泊船只时，锚组将放下，船只将就位。
当需要从锚泊船位中解放船只时，锚索退锚机用于抬起锚组并将锚指向开放的海洋水域。
这个过程通常需要一段时间来完成，但它能保证船舶的安全和位置。
特点锚索退锚机的主要特点包括其高度可靠性、强大的传动能力和稳定的性能。
它可以在较低的工作温度下运行。
这些特点使锚索退锚机成为海洋运输和船舶行业的理想选择之一。
此外，锚索退锚机还具有一些其他功能：紧急停机在必要时，锚索退锚机可以通过紧急停止装置来停止运行，以减少任何可能发生的伤害或损坏。
自动控制一些先进的锚索退锚机还配备了自动控制系统。
这些系统能够对锚索退锚机的运行状态进行自动监控和控制。
这种自动化的方法可以帮助减少人为错误，并提高设备的性能和效率。
轻便锚索退锚机通常较为轻便，可以快速安装和卸载。
这为船舶提供了方便的使用和维护。
应用领域锚索退锚机通常被用于以下领域：•海洋运输•船舶领域•其他与锚泊相关的行业由于其高可靠性和强大的性能，锚索退锚机已经被广泛应用于各种船舶和海洋设施中。
无论是商业船只、游艇、货轮还是海洋平台，都可以使用锚索退锚机帮助控制其位置和运动，保证其安全和稳定性。
总结锚索退锚机是一种高度可靠的设备，主要用于退放和锚释放，是现代海洋运输和船舶行业中不可或缺的一部分。
其强大的传动能力、稳定的性能和紧急停机等特点，使之成为安全和高效的设备选择之一。
在未来，锚索退锚机将继续发挥其重要作用，为海洋贸易和航运业的发展做出重要贡献。
锚杆（锚索）支护材料力学技术参数
备注：锚索使用SDB手动油泵，张拉千斤顶（1mp对应0.441吨）；锚杆ML-30型拉拔计（1mp对应0.246吨）。
力矩扳手力臂长0.5m，使用大于240N的力来预紧。
G取9.8N/kg。
1吨=1000kg，对应9.8KN。
预紧力：安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。
单位:N
预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。
单位：N.m
锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。
单位:N
设计锚固力：设计时给定的锚杆应能承受的锚固力。
单位:N
锚杆杆体破断力：锚杆杆体能承受的极限拉力。
单位:N
锚杆拉拔力 ：锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。
单位:N。

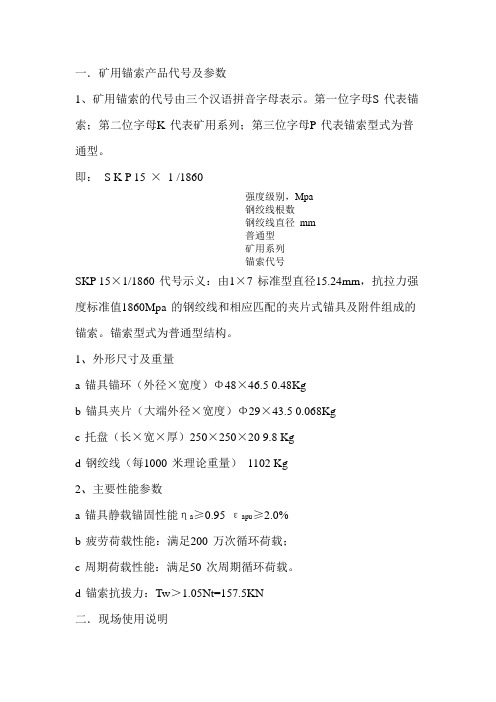

一．矿用锚索产品代号及参数1、矿用锚索的代号由三个汉语拼音字母表示。
第一位字母S 代表锚索；第二位字母K 代表矿用系列；第三位字母P 代表锚索型式为普通型。
即：S K P 15 ×1 /1860强度级别，Mpa钢绞线根数钢绞线直径mm普通型矿用系列锚索代号SKP 15×1/1860 代号示义：由1×7 标准型直径15.24mm，抗拉力强度标准值1860Mpa 的钢绞线和相应匹配的夹片式锚具及附件组成的锚索。
锚索型式为普通型结构。
1、外形尺寸及重量a 锚具锚环（外径×宽度）Φ48×46.5 0.48Kgb 锚具夹片（大端外径×宽度）Φ29×43.5 0.068Kgc 托盘（长×宽×厚）250×250×20 9.8 Kgd 钢绞线（每1000 米理论重量）1102 Kg2、主要性能参数a 锚具静载锚固性能ηa≥0.95 εapu≥2.0%b 疲劳荷载性能：满足200 万次循环荷载；c 周期荷载性能：满足50 次周期循环荷载。
d 锚索抗拔力：Tw＞1.05Nt=157.5KN二．现场使用说明1、根据煤层厚度不同，选择不同长度锚索，保证锚索深入稳定岩层不小于1.0m。
间排距：巷道顶板条件好的地段排距2.4m。
巷道顶板压力大，条件差时，排距为1.6m。
2、施工所需设备、机具：锚杆钻机，Φ27-Φ28 双翼钻头、搅拌头、张拉千斤顶。
3、施工工艺矿用锚索现场使用可分为地面准备、钻孔、锚固、张拉四个主要工序。
a 地面准备：首先检查钢绞线截去松丝，严重锈蚀和死弯现象，按设计长度截断钢绞线，除去铁锈和污泥，尤其是内锚固段。
b 钻孔：钻孔可采用锚杆钻机或轻型专用锚索钻机，可连接B19或B22 钻杆，Φ27~Φ28mm 旋转式钻头，在钻孔时，要保持钻机不挪动，以免钻孔轴线不在一直线上，给锚索安装带来困难，其工艺类似锚杆钻孔。

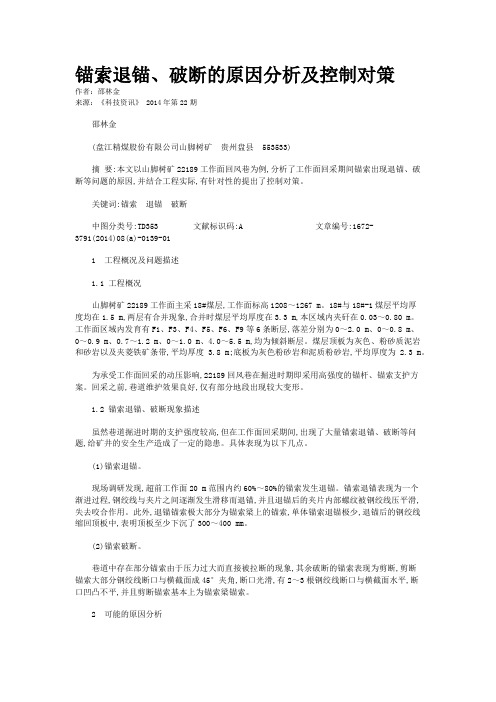

锚索退锚、破断的原因分析及控制对策作者：邵林金来源：《科技资讯》 2014年第22期邵林金(盘江精煤股份有限公司山脚树矿贵州盘县 553533)摘要:本文以山脚树矿22189工作面回风巷为例,分析了工作面回采期间锚索出现退锚、破断等问题的原因,并结合工程实际,有针对性的提出了控制对策。
关键词:锚索退锚破断中图分类号:TD353 文献标识码:A 文章编号:1672-3791(2014)08(a)-0139-011 工程概况及问题描述1.1 工程概况山脚树矿22189工作面主采18#煤层,工作面标高1208～1267 m。
18#与18#-1煤层平均厚度均在1.5 m,两层有合并现象,合并时煤层平均厚度在3.3 m,本区域内夹矸在0.03～0.80 m。
工作面区域内发育有F1、F3、F4、F5、F6、F9等6条断层,落差分别为0～2.0 m、0～0.8 m、0～0.9 m、0.7～1.2 m、0～1.0 m、4.0～5.5 m,均为倾斜断层。
煤层顶板为灰色、粉砂质泥岩和砂岩以及夹菱铁矿条带,平均厚度 3.8 m;底板为灰色粉砂岩和泥质粉砂岩,平均厚度为 2.3 m。
为承受工作面回采的动压影响,22189回风巷在掘进时期即采用高强度的锚杆、锚索支护方案。
回采之前,巷道维护效果良好,仅有部分地段出现较大变形。
1.2 锚索退锚、破断现象描述虽然巷道掘进时期的支护强度较高,但在工作面回采期间,出现了大量锚索退锚、破断等问题,给矿井的安全生产造成了一定的隐患。
具体表现为以下几点。
(1)锚索退锚。
现场调研发现,超前工作面20 m范围内约60%～80%的锚索发生退锚。
锚索退锚表现为一个渐进过程,钢绞线与夹片之间逐渐发生滑移而退锚,并且退锚后的夹片内部螺纹被钢绞线压平滑,失去咬合作用。
此外,退锚锚索极大部分为锚索梁上的锚索,单体锚索退锚极少,退锚后的钢绞线缩回顶板中,表明顶板至少下沉了300～400 mm。
(2)锚索破断。
执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索拉机具一、用途矿用锚索拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。
该锚索拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为15.24、17.8、22的锚索的安装和退卸。
二、产品名称型号及含义M□□- 180/55额定拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索拉机具。
三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。
如图1所示。
它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。
该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。
液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。
该机具还具有适用围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为15.24、17.8、22三种锚索。
附表1 基本性能参数表五、使用与操作1、拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。
2、使用要点：（1）拉机具操作按上述“拉机具操作程序”进行；（2）拉人员由二人组成，一人操作油泵，一人操作预应力拉千斤顶，操作人员应对拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。
矿用锚索规格型号技术参数矿用锚索啊，那可真是矿下世界的“定海神针”。
它的规格型号就像不同门派的武林秘籍，各有各的厉害之处。
先说说它的直径吧，有粗有细。
粗的锚索就像大力水手吃了菠菜后的手臂，壮得很。
直径大意味着更强大的支撑力，仿佛是一个彪形大汉，稳稳地站在那里，说：“有我在，这矿道塌不了！”而细一点的锚索呢，也别小瞧它，就像灵活的小瘦子，虽然看着没那么壮，但是在一些特殊的矿道环境里，能像泥鳅一样钻进需要它的地方，发挥着自己独特的作用。
长度方面更是千差万别。
长锚索就像巨人的手臂，一下子能伸到很深的地方。
要是把矿道比作一个黑暗的洞穴，那长锚索就是能贯穿整个洞穴的魔法棒，从这头到那头，牢牢地把一切固定住。
短锚索呢，就像是短跑运动员，虽然距离短，但是爆发力强，在局部的关键部位能迅速地起到加固的作用。
再看看它的抗拉强度，这可是锚索的“内力”。
高强的抗拉强度就像武侠小说里大侠的深厚内力，不管是来自岩石的压力还是矿道自身的重量压力，它都能像轻松接住飞来暗器一样，稳稳地承受住。
那些低一点抗拉强度的锚索，虽然内力没那么深厚，但也是小有所成，在压力较小的区域也是一把好手。
还有它的锚固段长度，这就像是锚索的“根”。
长锚固段的锚索就像一棵深深扎根于地下的大树，根系发达，牢牢抓住周围的岩石土壤，怎么摇晃都不怕。
短锚固段的锚索则像是长着小短腿的小动物，虽然扎根不深，但是凭借着自身的技巧和周围伙伴的配合，也能在矿道里站稳脚跟。
矿用锚索的配件也很有趣。
像那些锁具，就像是给锚索戴上的“紧箍咒”，让锚索能更好地发挥自己的力量，不会在关键时刻掉链子。
而且每个配件之间的配合就像一个默契的团队，各司其职，共同守护着矿道的安全。
不同规格型号的锚索在矿下就像一个大家庭里的不同成员，各自有着独特的性格和能力。
大的锚索负责挑大梁，小的锚索负责查漏补缺。
它们组合在一起，就像一个超级战队，对抗着矿下那黑暗中的各种危险力量，确保矿工们能够安全地在地下世界开采宝藏。
