菲斯特转子秤培训

菲斯特转子秤更中心轴教程
菲斯特转子秤是一种常用的重量测量设备，它的中心轴在使用过程中需要进行调整。

以下是关于菲斯特转子秤中心轴调整的教程：
1. 准备调整工具：你需要准备一把调整工具，一般来说是一个小型扳手或螺丝刀，具体大小要根据你所使用的转子秤型号来确定。

2. 找到转子秤上的中心轴调整螺丝：转子秤上通常有一个或多个螺丝用于调整中心轴。

这些螺丝可能位于秤盘的底部或边缘，或者可能位于秤盘和秤身之间的连接部分。

通过仔细观察，你应该能够找到这些螺丝。

3. 调整中心轴：使用调整工具，逐步转动螺丝来调整中心轴位置。

通常，顺时针旋转螺丝会使中心轴向右移动，逆时针旋转螺丝会使中心轴向左移动。

根据实际情况，逐渐调整螺丝，直到中心轴位置达到你希望的位置。

4. 进行测试：在进行任何重要测量之前，最好进行一次测试来确定中心轴调整的效果。

使用已知重量进行测试，确保转子秤的测量结果准确无误。

需要注意的是，在进行任何调整操作之前，最好仔细阅读转子秤的使用说明书，并确保你清楚了解调整步骤和注意事项。

如果有任何疑问或困惑，最好联系转子秤的制造商或售后服务部门寻求帮助和指导。

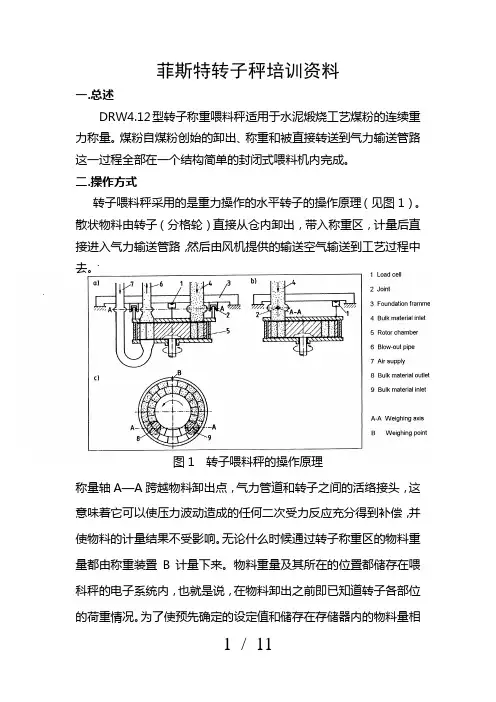

菲斯特转子秤培训资料一.总述DRW4.12型转子称重喂料秤适用于水泥煅烧工艺煤粉的连续重力称量。

煤粉自煤粉创始的卸出、称重和被直接转送到气力输送管路这一过程全部在一个结构简单的封闭式喂料机内完成。

二.操作方式转子喂料秤采用的是重力操作的水平转子的操作原理（见图1）。

散状物料由转子（分格轮）直接从仓内卸出，带入称重区，计量后直接进入气力输送管路，然后由风机提供的输送空气输送到工艺过程中去。

图1 转子喂料秤的操作原理称量轴A—A跨越物料卸出点，气力管道和转子之间的活络接头，这意味着它可以使压力波动造成的任何二次受力反应充分得到补偿，并使物料的计量结果不受影响。

无论什么时候通过转子称重区的物料重量都由称重装置B计量下来。

物料重量及其所在的位置都储存在喂科秤的电子系统内，也就是说，在物料卸出之前即已知道转子各部位的荷重情况。

为了使预先确定的设定值和储存在存储器内的物料量相适应，在卸料点处要求的转子角速度已预先计算出来，并由转子驱动装置来完成。

通过这种先期控制原理，转子喂科秤可对任何波动给予校正并给出短期高精确度。

三.设备结构装有转子的椭圆形转子外壳（1），驱动装置和空气输送系统分布支撑在带有喂料秤联接装置（3）的基础框架（2）上，并悬挂在称重设备（4）上（见图2）。

由喂料秤支撑装置形成的旋转轴A-A，它的位置通过活络接头（5），空气管线（6）和物料进口（7）的中心。

由于转子经常需要经受10个巴的压力冲击，故将水平转子（8）封闭在一个支承在椭圆形转子外壳上的密封盘内。

散状物料在重力作用下从料仓流入转子的C室，转子在旋转过程中携带物料进入卸料点D卸料。

风机提供的输送空气均匀地分布在三排转子室内，18—40m/s 之间的风速确保物料从各排转子室内卸出。

在物料进口和卸料口之间分隔着许多转子室，密封间隙的轴向可调性确保物料卸出点和空气管线之间有良好的密封条件。

这意味着输送距离可达200m以上。

由于有众多的转子室，并按1：20的控制范围设置，使转子喂料秤在喂料量很低的情况下，也可实际获得无脉冲式喂料。

菲斯特秤操作规程一、转子秤检查维护1、秤体的检查1.1秤体无积灰和杂物，每两天用压缩空气对秤体各部位进行清扫。

1.2秤在正常运行时，传感器保护螺杆与秤体无接触，否则也会影响计量；维修转子秤时，必须将保护螺杆拧紧；秤上面的传感器不受外力作用，保护传感器。

1.3观察孔无煤粉流出，如有煤粉流出，说明出料头已磨损，需停机更换，同时应拆掉上密封板，将上壳体内的煤粉清除，以免影响秤的计量。

1.4秤上各处软联接须经常检查，破损的应及时更换，避免造成煤粉泄漏。

1.5仓下手动闸板和秤上气动闸板的各个部分严禁敲击，油雾器不得缺油，汽水分离器必须工作正常，各气路、接头应无漏气。

2、传动机构的检查2.1电机、减速机无杂音无振动，温度正常。

2.2传动皮带张紧度合适，判断标准:加1kg压力皮带垂直位移5mm。

3、助流系统的维护3.1仓、下料管助流压力调整为4~6bar,转子秤壳体清洗压力≤2bar。

3.2下料管膨胀节清洗时间设置为吹2分钟，间隔20分钟。

3.3仓助流、强制助流和下料管助流、强制助流可根据下煤状况自行调整使用；助流吹气时间的调整应遵循越短越好的原则，因为压缩空气含水量大，吹气时间过长反而不利于煤粉下料。

3.4定期检查压缩空气油雾器的油位，过滤器汽水分离器定期排水、排污、检查过滤膜片，如有堵塞，建议更换过滤膜片。

二、转子秤间隙的调整1、检查并调整转子间隙，说明书要求在0.2mm左右。

厂家要求在0.25-0.3mm 之间为最好。

因为上、下密封板和转子磨损导致间隙调整不能达到要求的，原则上是调整得越小越好，能调到0.4mm间隙的，就不能放到0.45mm间隙。

2、正常状态下转子秤间隙的调整:用一把塞尺从观察孔测量间隙，调节定位螺栓上的定位螺母，三个点反复调整，直至将间隙设定在规定范围内。

3、转子或上下密封板表面有磨损的转子秤，间隙调整时要反复进行，转动转子找到最低点和最高点，使上下两点的间隙都符合要求。

否则需重新加工转子或密封板。

菲斯特(PFISTER)转子秤的使用一、现场开机的条件1 中控远程连锁信号必须撤消。

λ2 罗茨风机必须运行。

λ3 现场手自动按钮必须转换到现场位置。

λ4 speed setpoint (0-100%)设定到20%左右，根据现场情况也可调整。

λ5 按start rotor（白色）按钮将会启动转子称。

λ6 按 stop rotor(红色）按钮将会停止运行。

λ7如果需要反转运行，则按rotor reverse(黑色）按钮，此按钮是点动按钮。

λ二、转子秤常见问题：1、转子秤在运行中跳停1）测速编码器坏，在监视设定的时间内，没有速度信号返给处理器。

λ2）误操作紧停开关。

λ3）转子内进异物。

λ4）下密封板磨损严重，有煤粉进入将转子托起，导致上间隙变小跳停。

λ5）电机、变频器保护。

λ2、转子秤不能运行1）长时间停车，壳体有煤粉结露形成煤饼，转子不能运行。

λ2）中控设定低。

λ3）皮带松动或打滑。

λ4）轴密封加油量过大，油煤混合形成煤泥，负荷增大。

λ5）有异物λ3、计量不准确1）零点曲线未标定。

λ2）秤体有杂物或积灰。

λ3）间隙大，煤粉流过间隙未计量。

λ4）传感器保护螺栓与秤体有接触。

λ5）修正系数设置不当。

λ6）煤粉潮湿，转子内室有积料（死料）λ7）均压管失去作用。

λ8）转子秤工作在VFC控制状态。

λ4、转子秤的机械磨损1）转子进异物，磨损转子和密封板。

λ2）间隙大，物料流过间隙。

λ3）壳体清洗压力太小，转子与外壳体之间进煤粉。

λ4）风速太大磨损出料口出料头和耐磨套。

λ5）驱动轴密封缺油，磨损密封环，长时间时磨损驱动轴。

λ6）下料管膨胀节清洗压力太大或清洗时间过长。

λ三、我对转子秤的几点认识：零点曲线标定的重要性λ机旁“反转按钮”的使用λ“远程联锁”信号的使用λ转子秤的停车λ助流时间的调整λ1、零点曲线标定的重要性零点曲线：空秤状态下，转子旋转一周，CSC把转子不同位置的重量作为皮重记录下来，以此计算出转子每个点的物料重量，从而实现前馈控制。

FLSmidth-Pfister Seminar 史密斯菲斯特技术培训会 Maintenance on DRW Feeders DRW转子秤的使用维护 转子秤的使用维护October 2011 by Peter NorekAGENDA Maintenance SeminarTopics Part 1:FAQ - Frequently Asked Questions 常见问题 Erection and Installation 设备安装 Preventive Maintenance – Part 1 定期维护 1Topics Part 2:Preventive Maintenance – Part 2 定期维护 2 Condition Based Maintenance 视情维护 Wear and Repair 磨损与修复OUR SERVICE PHILOSOPHY 我们的服务理念 Our support does not end at the sale of the equipment but it’s the beginning of a long-term partnership with our common target 设备移交并不是我们服务终点， 设备移交并不是我们服务终点，恰恰是长期服务的起点 maximum equipment efficiency at low operating costs我们共同的目标是：用最小运行成本，让设备产生最大的效益。

我们共同的目标是： 让设备产生最大的效益。

high customer satisfaction due to reliable feeder equipment客户的满意来源于设备的可靠性 客户的满意来源于设备的可靠性adequate reaction-time and fair prices 反应及时且价格合理Maintenance SeminarFAQ - Frequently Asked Questions: 常见问题Q1: Early wear / tear on sealing plates / cellular wheel 转子、 转子、密封板易磨损 Q2: Early wear / tear on blow out nozzle / drive belt 出料头、皮带易磨 出料头、 Q3: Feeding constancy 喂料的稳定性 - Coal powder feeding is not stable 下料不稳 - Sometimes feeding of coal powder break off 有时断料 - Fluctuation of rotor load 转子负荷的波动 (e.g. aeration problems, broken axial compensator and check valves 例如：助流系统故障，金属膨胀节破损，单向阀问题等 例如：助流系统故障，金属膨胀节破损，单向阀问题等) Q4: DRW sometimes jams 有时卡秤 Q5: Shut off gate could not be closed completely 闸板阀不能完全闭合 This sign in the presentation gives you the indication that this slide is related to question no. in the triangle这个标志指示：幻灯片里，对应上面问题的序号在三角型里。

一、转子秤的基本结构:1、煤粉仓锥体及助流系统2、下料管及助流系统3、秤体4、称重系统5、电气控制系统6、CSC系统二、工作原理(1)喂料转子秤是采用重力计量的水平转子的操作原理（见右图)散状物料直接从仓内卸到转子（分格轮），带入称重区，计量调节后直接进入气力输送管路，然后由罗茨风机提供的输送空气输送到工艺过程中去。

工作原理(2)称量轴A—A跨越物料出入点，气力管道和转子的悬挂轴承.它可以使压力波动造成的反应充分得到补偿，并使物料的计量结果不受影响。

无论什么时候通过转子称重区的物料都由称重装置F计量下来。

物料重量及其所在的位置都储存在秤的控制系统内.在物料卸出之前即已知道转子各部位的荷重情况。

为了跟踪给定值,物料在卸料点处所要求的转子角速度也已预先计算出来，但并不马上调节,在这些物料到出料口前0.4秒时才调到需求的速度.通过这种预期控制原理，转子秤可对任何波动给予校正,实现很高的精确度。

三、巡检与维护1、秤体的检查1.1秤体无积灰、无杂物。

1.2转子秤防爆螺栓（红色）自然松动，螺母垫片能自由活动。

1.3传感器保护螺杆与秤体无接触。

1.4观察孔无煤粉流出。

2、传动机构的检查2.1电机、减速机无杂音无振动，温度正常。

2.2传动皮带张紧度合适，判断标准：加1kg压力皮带垂直位移5mm.3、助流系统的维护3.1仓、下料管助流压力调整为4~6bar,转子秤壳体清洗压力≤2bar.3.2下料管膨胀节清洗时间设置为吹2分钟，间隔20分钟。

3.3环形助流器循环助流时间可根据下煤状况自行调整。

3.4检查压缩空气油雾器的油位，过滤器水分离器定期排水、排污、检查过滤片4、转子秤间隙的调整4.1检查并调整转子间隙，一般要求在0.2mm左右。

4.2正常状态下转子秤间隙的调整：用一把塞尺从观察孔测量间隙，调节定位螺栓上的定位螺母，三个点反复调整，直至将间隙设定在0.20 mm。

4.3转子或上下密封板表面有磨损的转子秤，间隙调整时要反复进行，转动转子找到最低点。

CSC系统调试说明书PFISTER GmbH1.1.2 键的功能 （VT100）移动光标或选择参数 输入数据时设置光标的位置 回车键，用于输入或激活选择或接收数据输入数字或直接选择菜单输入十六进制的数 显示主菜单 刷新当前菜单，并切换到VT100 方式 刷新当前菜单，并切换到PHT 方式 错误确认 功能或指令中止 功能或指令执行 调用“服务联机”菜单（仅限于 CSC MASTER ）1.1.3 PHT （PFISTER 手操器）的联机1.) 把PHT 联到CSC 的服务接口X17 插头上。

2.) 设备的标识符和版本号在PHT 的 1--3 行显示。

在第四行将显示“Ctrl Y > Connect”，这时PHT 已经准备就绪。

3.) 按“Ctrl Y ”键，PHT 与CSC 的联接就建立了。

4.) 按“Ctrl A” 键，显示主菜单。

下面数据将显示在PHT 上。

第一行 ->菜单字头 第二行 ->参数说明 第三行 ->技术值或参数设定 第四行 ->错误信息（如果存在）如果有问题，检查与CSC 的联接和设置（波特率，数据格式）1.1.4 手操器 PHT 的按键功能描述F1 的题字和功能 传送PHT 的标识符 F2的题字和功能 执行 F3的题字和功能 错误确认 F4的题字和功能 转到主菜单 F5的题字和功能 放弃 F6的题字和功能 提出用于输入字母和特殊字符的表格或在通电后 进行组态滚动选择菜单或在选择参数时选择菜单回车键，用于输入，接收或激活选择 设置光标的位置（输入的位置）输入十进制数据或直接选择菜单1.2 操作及其显示的注解用 Ctrl + A 键可以从任何菜单返回主菜单。

回到上一级菜单用“0”键或把光标定位在<<Exit(0) 并按回车键。

任何输入和选择都用回车键来取舍。

每个选项会在左侧用“<….”来标记。

用键来选择。

任何一个输入和选择都可用“Ctrl + C ” 放弃，原设置保持不变。

菲斯特转子秤的演示资料概述菲斯特转子秤，也称为动态称重转子架，是一种通过转子的旋转来实现重量测量的装置。

在工业领域中，转子秤被广泛应用于流体和固体物料的称重和计量。

本文档将介绍菲斯特转子秤的基本原理、工作方式以及其在不同领域中的应用场景。

原理菲斯特转子秤的工作原理基于两个重要的物理原理：离心力和惯性。

•离心力：当转子以一定的速度旋转时，物体在转子中受到离心力的作用，这种力会使得物体偏离正常的轨迹。

离心力的大小取决于物体的质量、转子的转速和旋转半径。

•惯性：根据牛顿第一定律，物体在没有外力作用时保持匀速直线运动。

因此，当物体在转子中通过离心力偏离正常轨迹时，转子需要通过施加一定的力来保持物体的运动轨迹稳定。

通过精确测量转子对物体施加的力，我们可以计算出物体的质量。

基于这个原理，菲斯特转子秤实现了高精度的重量测量。

工作方式菲斯特转子秤的工作方式可以简单分为以下几个步骤：1.校准：在使用转子秤之前，需要对其进行校准，以确保准确的重量测量结果。

校准过程包括测量已知质量的物体并记录相应的转子数据。

2.载入物体：将待测物体放置在转子的适当位置，并确保其固定在转子上，以保证准确的测量结果。

3.启动转子：通过启动转子，使其以一定的速度旋转起来。

转子的转速根据被测物体的质量和轻重程度进行调整。

4.数据记录：通过传感器和控制系统，测量出转子对物体施加的力，并将数据记录下来。

这些数据将用于计算物体的质量。

5.结果显示：根据记录的数据，通过计算器或电脑系统，将物体的质量显示出来。

应用场景菲斯特转子秤在工业和实验室中有广泛的应用。

以下是一些常见的应用场景：1.药品和化学物质的称重：转子秤提供了高精度的重量测量，可用于药品和化学物质的生产和研究中，确保准确的配方和测量结果。

2.食品行业：在食品行业中，转子秤常用于对食品原料、成品和包装的称重。

通过准确的称重，生产商可以确保产品质量和合规性。

3.石油和化工行业：转子秤在石油和化工行业中广泛应用于液体和气体的测量和计量。
