空调水系统培训资料汇总综述

  • 格式：doc
  • 大小：609.50 KB
  • 文档页数：38

下载文档原格式

  / 38

合集下载

中央空调水系统节能工程培训材料

中央空调水系统节能工程培训材料

中央空调水系统节能工程培训材料一、中央空调的系统组成：中央空调系统的组成主要有三大部分，分别是：（1）用于制造产生冷量的制冷机组和提供热量的锅炉、电加热器等。

（2）空调风系统：由风机和风机盘管组成.（3）空调水系统：由水泵和管网系统组成.空调水系统包括冷冻水(或热水）系统、冷却水冷却水塔系统。

二、中央空调的工作过程中央空调工作的过程是制冷机组对冷媒进行压缩、膨胀或浓缩、蒸发的一种放、吸热反应过程,用水作为媒介，通过冷（热)量的交换并将冷（热）量输送到大楼各处的空调末端设备,再用风作为媒介，再进行冷（热)量交换并最终将冷(热）量送至整个大楼空间或至各个房间，制冷机组产生的热量由另一冷却水系统送至冷却塔扇风冷却排至室外,以上过程不断循环往复。

三、空调负荷的产生及变化:空调负荷的产生有两个因素，即室内源(人体散热、照明灯具和室内用电设备）和室外源（太阳辐射、室内和室外空气的温度差室外向室内传热）。

由于此二因素是在时刻变化，致使空调的负荷也随之相应变化.四、空调水系统：1、冷冻水系统：冷冻水系统的功能是用水作为介质,把冷（热）源的能量输送和分配到各空调末端设备（在热泵系统中，冷冻水系统也可以作为热水系统使用），再经管网设备回到冷（热)源。

2、冷却水系统及冷却塔：冷却水系统在空调制冷时使用,其功能也是以水为媒介,将制冷机组制冷时产生的热量送到室外，并将经热量交换后相对温度比较低的水重新送到制冷机组.冷却塔的功能是对冷却水进行冷却。

3、冷冻水及冷却水的温度要求:按照我国中央空调使用的实际情况，设定冷冻水出水温度为7℃,回水温度为12℃;冷却水进水为32℃，出水温度为37℃（但在实际运行过程中随着冷负荷的变化而变换).五、空调系统运行的能耗组成1、制冷机能耗——驱动压缩机或加热媒质的能耗；2、空调水泵能耗——水送冷(热）量克服水流阻力的能量和磨擦阻力;3、空调风机能耗—-风送冷(热）量克服风流阻力的能量;六、空调系统的节能潜力分析由上可以看出，空调节能就是要在中央空调系统设计中，要选用高效率的制冷(热）机、设计高效率的送水空调水系统及高效率送风的空调风系统。

空调水系统培训资料汇总综述

空调水系统培训资料汇总综述

目录第一部分空调系统设计应掌握的有关问题第二部分方案设计和施工图设计应包括的内容第三部分风管机的选取与空调系统设计第四部分通风机第五部分空调系统的分类与选择第六部分商用空调投标讲解 BOM第七部分冷水机组市场问题解决 BOM第八部分水冷冷水机组系统流程图第九部分风冷冷水机组系统流程图第一部分空调系统设计应掌握的有关问题1、当地气象资料:(1夏季室外最高气温℃;(2冬季室外最低气温℃;(3如果是高原地区要掌握当地大气压力 Pa;2、制冷机组的选择 :(1 如果电力充足,首选电制冷机组。

电制冷机组分为水冷式和风冷(热泵型式制冷机组,若采用水冷式制冷机组,则要了解冷却水塔的安装位置,制冷机组的机房位置和机房内梁下的净高;若采用风冷(热泵型式制冷机组,则要了解是冷热水机组,还是直接蒸发式机组(如:分体机、柜机、风管机、 MRV 等室外机的安装位置;若采用冷热水机组,还要了解软化设施、软化水箱、循环水泵等设备的安装位置。

(2 如果电力不充足,增容有困难,则考虑是否有天然气或城市煤气。

如果有燃气,则首选燃气型溴化锂吸收式制冷机组。

(3 如果电力不充足,又没有天然气和城市煤气,则首选燃油型溴化锂吸收式制冷机组。

(4 夏季是否有废蒸汽或废热水,如果有,则选蒸汽型或热水型溴化锂直燃机组。

(如:钢铁公司或化工厂等(以上问题需要业主或使用方明确, 也可向业主或使用方提出明确的建设性方案,供业主或使用方选用3、冬季供热热源形式的确定:(1 向业主或使用方了解:是否有城市集中供热或独立锅炉房供热, 若有则要了解一次热水的供回水温度或换热站设在何处。

(2 如果无城市集中供热或锅炉房供热,就要选用风冷热泵型冷热水机组或直接蒸发式机组,并根据实际情况考虑是否设置辅助电加热装置。

(3 明确供热管道接口的预留平面位置和标高,应向业主或使用方提出供热管道的接口尺寸和所需供水压力及供热量。

4、空调系统的确定:(1 风机盘管加新风系统(是否设计新风系统,应由业主或使用方明确 , 了解新风口引入位置及标高, 明确风机盘管的形式 (卧式暗装、卧式明装、立式暗装、立式明装、吸顶式等。

空调水系统概述及常见问题

空调水系统概述及常见问题

空调水系统概述及常见问题一、空调水系统概述1. 水系统中的制冷循环空调水系统=冷却水系统+冷冻水系统1. 冷冻水：一般供水温度7°C，回水温度12°C。

2. 冷却水：一般供水温度32°C，回水温度37°C。

二、水系统的主要组成部分中央空调水系统由各种设备组成，对于水冷式冷水系统，主要设备有：（1）冷水机组·（2）冷却塔·（3）冷冻水泵、冷却水泵·（4）定压补水装置·（5）水处理装置（6）末端装置（空气处理机组、风机盘管等）冷水机组-冷水机组（端部接管)冷水机组（侧面接管)冷却塔冷却塔，上部是为减少冷却塔对居民楼噪音影响而增加的部分。

冷却塔部分接管原理图循环水泵卧式水泵现场图片水泵部分接管原理图定压补水装置气压罐定压补水装置气压气压罐定压补水原理定压补水装置膨胀水箱接管原理图,地铁车站一般置于地面，靠近冷却塔处。

水处理装置全程水处理器电子水处理器水处理原理图水量计算1、冷冻水量计算公式推导根据式中:m单位为kg/s;Q单位为kJ/s(kw);冷负荷c为水的比热容kJ/(kg. ℃),取4.19;因此便可得到我们常用的公式：式中： G单位为m3/h；Q为我们的冷负荷，单位为kW。

△T为供回水温差，一般冷冻水系统取5℃2、冷却水量计算公式推导根据式中：K为制冷机制冷时耗功的热量系数；对于压缩式制冷机，取1.2~1.3左右。

Q单位为kJ/s(kw);c为水的比热容kJ/(kg. ℃),取4.19;tw1、tw2为冷却塔的进、出水温因此便可得到我们常用的公式：式中： G单位为m3/h；Q为我们的冷负荷，单位为kW。

△T为供回水温差，一般冷却水系统取5 ℃三、冷却塔部分冷却塔选型红皮书上的方法是在计算出的冷却水量G的基础上，考虑1.1~1.2的安全系数。

并核实运行工况与标准工况是否相符，若不符，可根据厂家产品样本所提供的热力性能曲线或热力性能表进行选择。

空调与制冷技术培训资料

空调与制冷技术培训资料
建立健全的安全管理制度，包括设 备安全操作规范、应急预案、事故 报告和处理流程等，确保系统运行 安全。
节能降耗措施实施
01
优化设备运行
通过合理调整设备运行参数，提 高设备运行效率，降低能耗。
03
实施节能改造
对老旧设备进行节能改造，如更 换高效压缩机、优化管道布局等
，提高设备运行效率。
02
采用高效设备
检查系统安装是否符合设计要求，清理系统内的杂物和污垢， 为调试做好准备。
按照调试方案进行系统调试，包括单机试车、联动试车和系统 整体试车等。
根据设计要求和验收规范制定验收标准，包括设备运行参数、 系统性能参数、室内环境参数等。
按照验收标准进行验收，填写验收记录并签署验收意见。对于 不符合要求的部分进行整改并重新验收。
环保政策
政府加强了对空调与制冷 设备环保性能的监管，鼓 励企业采用环保制冷剂和 材料。
智能化发展政策
政府支持智能家居产业的 发展，推动空调与制冷设 备的智能化升级。
未来市场前景展望
市场需求增长
01
随着人们生活水平的提高和气候变化的影响，空调与制冷设备
市场需求将持续增长。
技术创新推动产业升级
02
新技术的不断涌现和应用将推动空调与制冷行业的技术升级和
03
04
制冷循环
制冷剂在蒸发器、压缩机、冷 凝器和膨胀阀等组成的系统中
循环，实现制冷效果。
蒸发冷却
制冷剂在蒸发器中吸收热量并 蒸发，使周围空气降温。
压缩升温
压缩机将制冷剂压缩，提高其 温度和压力。
冷凝放热
高温高压的制冷剂在冷凝器中 放出热量，凝结成液体。
空调与制冷系统组成
制冷系统
包括蒸发器、压缩机、冷凝器 和膨胀阀等，实现制冷循环。

暖通空调及水系统安装工程培训资料

暖通空调及水系统安装工程培训资料

6
详 图 索 引 编 号
7
1.2 管道工程图的表示方法 管道工程图是设计人员用来表达设计意图的重要工
具。为保证管道工程图的统一性、便于识图性，管道工 程图中管线表示方法必须按国家标准进行绘制。 （1）管道线型
管道工程图上的管道和管件必须采用统一的线型来 表示。如管道线型规定中有粗实线、中实线、细实线、 粗虚线、中虚线、细虚线、细点划线、折断线、波浪线 等。
给水方式即建筑物内部给水系统的供水方案。合理 的供水方案应充分考虑以下因素：技术因素（供水可靠 性、节水节能效果、自动化程度）、经济因素（基建投 资、年经常费用等）、社会和环境因素（对建筑立面和 周围景观的影响）。
29
1、直接给水方式（下行上给供水方式）
这种给水方式是将建筑内部给水管网与外部直接相连 ，利用外网水压供水，这类供水方式适用于室外给水管网 的水量、水压在一天内均能保证建筑室内管网最不利点用 水的情况。
在建筑安装工程范围内卫生管道工程图又可分为建筑给水 排水管道、供暖管道、燃气管道、通风与空调管道等。
3
第一章 管道工程图概述
（3）按图形和作用分类： 1、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺 流程图、平面图、轴测图、立（剖）面图等。 2、详图：大样图、节点详图和标准图等。 1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按 一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该 项目整套专业图的图别、图名及其数量等。 2）设计施工说明：设计人员在图样上无法表明而又必须要建设 单位和施工单位知道的一些技术和质量的要求，一般以文字的形 式加以说明。其内容包括工程设计的主要技术数据，施工验收要 求以及特殊注意事项。
（6）管道转向、连接、交叉、重叠的表示方法

空调系统基础及节能培训

空调系统基础及节能培训

二、空调系统的节能运行 - 策略
二、 冷却塔运行策略：
三、空调水泵运行模式：
冷却塔风机有变频的广场 ， 冷却塔应按联合变频运行；
冷却塔风机无变频的广场 ，建议风水同路运行。 风水同路，
即开启冷却塔则开启对应冷却水管路阀门 ， 关闭冷却塔则
关闭对应管路阀门 ，避免混水现象
KPa
KPa
1
5-6
100- 120 50-60
检查机组电流、温度、压力正常否?
一、冷源系统简介－关机
关机程序与开机程序相反。 停冷水机组主机 关闭冷却塔风机（大约10分钟后） 停冷却水泵 停冷冻水泵 停风柜及盘管风机等末端设备。 注意：停机后应继续保持机组处于通电预热状态，以便再次启动准备，非特别故障 情况严禁将机组的 配电开关打到OFF位。
一、冷源系统简介－概述
一、冷源系统简介－开机
A、 启动前的准备 1、检查电源：包括主受电柜电源，开关柜电源，双头切换开关在正常位臵，主机控制柜按顺序（水路 电磁阀、冷却泵启动器、冷冻泵启动器、主机开关柜合闸）送电，线电压允许按铭牌标定+5 %，最大 不能超过+10%。 2、检查水压：打开通过主机热交换器的所有水路闸阀（旁通阀除外），水泵通电启动后观察运行水压 是否正常。 3、检查阀门：液体截止阀、安全阀和油压阀是否确定完全打开。 4、检查油位：油位是否在上视镜中~下视镜中。
空调系统基础 及节能培训
目录 1、冷源系统简介 2、空调系统的节能运行 3、空调系统常见问题
一、冷源系统简介－概述
一、冷源系统简介－概述
37
32 ℃
℃
39
节℃ 流
高温高压 液体
阀
3 ℃
低温低压液 体
49℃

空调系统培训资料资料


能效比
旧能效标准 (12021.3-2004) 分体式 4500＜CC≤7100 7100＜CC≤14000 新能效标准 (12021.3-2010) 类型 类型 CC≤4500 3.3 额定制冷量 (CC)W 3.4 3.1 1级 3.2 2.9 2级 3 2.7 3级 2.8 2.5 4级 2.6 5级
空调型号
国产空调器命名方法如下： KFR(d)50LW/T(D BP J X F) K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷/制热量 L-结构类型 W-室外机 T-开发型号 D-直流 BP-变频 J-离子除 尘 X-双向换风 F负离子 (L—结构类型代号中：“L”-柜式，落 地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”嵌入式;"D”-吊顶式)
控制方式
4、过渡季节时采用全新风运行，新风阀全开，回风阀 全闭。（热交换转轮旁通风阀需强制打开） 5、 回风管上有空气质量检测器，当空气质量检测器大 于设定值，DDC认为空调区域空气不良，需要加大新风量， 则新风阀开度加大。新风阀与回风阀联动开度和为100
五、空调器
全称空气调节器，是一种向房间或其他密闭区域直接提 供经过处理的空气设备。主要包括制冷和除湿用的制冷系 统、空气循环和净化装置、加热和通风装置等。空调器的 主要功能是对室内空气进行滤尘、冷却和除湿。(有的还 具有制热和更换新风的功能)实现对室内温度的自动调节。 空调按照功能不同，可分为单冷型、热泵型和电辅助加热 型。
制冷原理与装置
周洪星 编辑
绪言
从低于环境温度的空间或物体中吸取热量，并将其转 移给环境介质的过程称为制冷。 空调即房间（区域)空气调节器，是一种用于给房间 （区域)提供处理空气的机组。它的功能是对该房间（区 域）内空气的温度、湿度、洁净度和空气流速等参数进行 调节，以满足人体舒适或工艺过程的要求。

纯化水、压缩空气与空调系统知识培训讲解

药品生产环境包括室内环境及室外环境。室内环境指的是洁净的室内环境。 室内环境可能影响药品的质量，而室外环境可能影响室内环境的质量。 1、在厂房内提供工艺生产所要求的空气洁净度级别，洁净厂房内空气中的尘粒 和微生物数应符合规定。 2、洁净厂房的温度和相对湿度与其生产和工艺要求相适应。 3、青霉素、激素及抗肿瘤类药物的生产区域应设置独立的专用空调系统，空调 系统的排气要经净化处理。
检漏的范围
进风口
1、过滤器的滤材。
2、过滤器的滤材与其框架内部的连接。
丝杆
3、过滤器框架的密封垫和过滤器
彩钢板
组支撑框架之间。
送风箱体 密封层
4、支撑框架和墙壁或顶棚之间。
散流孔板

高效过滤器
空调系统的运行维护管理
高效过滤器检漏——PAO法原理
在被检测高效过滤器上风侧发生PAO气溶胶作为尘源，在下风侧用光度计进行采样 ，含尘气体经过光度计产生的散射光由光电效应和线性放大转换为电量，并由微安表快 速显示。采集到的空气样品通过光度计的扩散室，由于粒子扩散引起灯光强度的差异， 经测定这个光强度，光度计便可测得气溶胶的相对浓度。
（第二级过滤）
加 表初混 湿 冷效合 段 段段段
初级
（第一级过滤）
高效或亚高效 （第三级过滤）
回风口
洁净室
（粗过滤）
空调系统的运行维护管理
空气净化系统
洁净厂房的通风与采暖是一体的系统，包括安装有初效、中效过滤器、末端高效或亚 高效过滤器的组合式空调机组与风管和风量调节阀等。洁净厂房的净化空气的供给系 统所用关键设备是空调器，故又称为空调净化系统。
20%一30%。 ② 中效过滤器：用以滤除1 ～ 10μm的悬浮尘粒；一般由中、细孔泡沫塑料、无纺布、

暖通空调系统培训资料

求实、诚信、和谐、勤奋
压缩机故障原因分析（三）
1、排气压力过低
▪ 冷媒不足； ▪ 膨胀阀过热度大； ▪ 冷却水量过多或水温过低； ▪ 干燥计阻塞；
求实、诚信、和谐、勤奋
压缩机故障原因分析（四）
▪ 1、排气压力过高 ▪ 冷媒冲填过多； ▪ 不凝缩气体混入； ▪ 冷却塔效果不良； ▪ 水泵损坏； ▪ 冷凝器冷却管脏； ▪ 高压表不精确； ▪ 冷却水量不足； ▪ 冷却水过滤器阻塞；
空调系统培训资料
设施管理有限公司
求实、诚信、和谐、勤奋
▪空调器的功能

空调器概述
▪调节温度：
▪ 在夏季，人体感觉较舒适的温度在20-27℃；冬季在16-22℃。空调器有制冷 、制热及温度控制功能，能将温度控制在较理想的温度值范围。但室内外温 差不宜太大，否则易感冒，可参照以下公式设定：房间温度=22℃+1/3（室外 温度-21℃）
▪空调系统基本组成：
1、制冷系统 1.1 制冷机、冷却水系统、冷冻水系统、补水系统、水处理系统
2、通风系统 2.1空调机组、送风系统、排风系统
3、加热系统 3.1锅炉系统、热泵系统
4、加湿系统 4.1加湿器
求实、诚信、和谐、勤奋
一、制冷机
空调器的主要部件：
▪ 压缩机：利用内部机构容器的改变来实现制冷剂气体的压缩过程，其作用是不断从蒸发器吸入制 冷剂气体，又不断将制冷剂蒸气压缩后送入冷凝器，同时维持吸气端和排气端的压力差。根据其 结构和工作原理可分为往复式、旋转式、涡旋式压缩机。共同特点是以较小的体积产生较高的压 缩比。
▪ 截止阀：截止阀的操作是分体式空调器能否正常使用的关键必须 严格按照说明书的要求来操作，其作用是在储存、运输或拆机时 将制冷剂密封在机体内，在安装时接通制冷系统。

空调水系统基本知识


• 膨胀管的连接位置分析
图19 膨胀水箱连接位置对系统压力的影响
图中符号同前
• 设 水泵中心标高为±0.0； d点标高20m；
水泵扬程25mH20；
冷水机组阻力10mH20； 膨胀水箱水位标高25m；
• 当膨胀管接在a点时 Ha=25 mH20（定压点） Hb=25+25=50 mH20（冷水机组承压约0.5MPa）
4.1 膨胀水箱定压
图18 膨胀水箱 1—箱体；2—膨胀管；3—溢流管；4—排水管
5—信号管；6—循环管
• 膨胀水箱上接管：
膨胀管—接到定压点上，此管上不得装阀门
循环管—当膨胀水箱在不采暖区时，防止水冻
结，与膨胀水箱同时接到回水管上， 相距1.5~3m。 信号管—用于检查水箱内是否有水，接到机房水 盆处。 溢流管—膨胀水箱水过多时溢流用，接到排水处 排水管—用于水箱检修时排水。
• 例2，100kPa=100/9.8=10.2mH20≈10mH20。
3.2.3 功率和效率 • 有效功率 W （单位 W）—水在水泵中获得的能量 e
We P V gH V


水泵功率单位常用kW，因此
We


gH V
1000

注意：流量 V 的单位是m3/s。
• 轴功率 W （单位为 kW）——输入水泵的功率 s
冷热水泵、冷却水泵能耗占空调总能耗的28%。
• GB50189-2005公共建筑节能设计标准规定：
ER 0.002342 H /(t )
式中 ER—输送能效比，泵的轴功率与输送冷量（或 热量）之比； H—水泵设计扬程，mH20； △t—供回水温差，℃；
η—设计工况下水泵效率。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

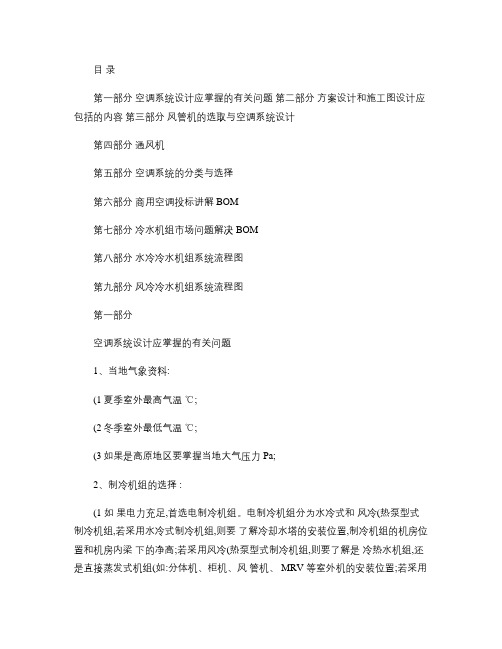

目录第一部分空调系统设计应掌握的有关问题第二部分方案设计和施工图设计应包括的内容第三部分风管机的选取与空调系统设计第四部分通风机第五部分空调系统的分类与选择第六部分商用空调投标讲解 BOM第七部分冷水机组市场问题解决 BOM第八部分水冷冷水机组系统流程图第九部分风冷冷水机组系统流程图第一部分空调系统设计应掌握的有关问题1、当地气象资料:(1夏季室外最高气温℃;(2冬季室外最低气温℃;(3如果是高原地区要掌握当地大气压力 Pa;2、制冷机组的选择 :(1 如果电力充足,首选电制冷机组。

电制冷机组分为水冷式和风冷(热泵型式制冷机组,若采用水冷式制冷机组,则要了解冷却水塔的安装位置,制冷机组的机房位置和机房内梁下的净高;若采用风冷(热泵型式制冷机组,则要了解是冷热水机组,还是直接蒸发式机组(如:分体机、柜机、风管机、 MRV等室外机的安装位置;若采用冷热水机组,还要了解软化设施、软化水箱、循环水泵等设备的安装位置。

(2 如果电力不充足,增容有困难,则考虑是否有天然气或城市煤气。

如果有燃气,则首选燃气型溴化锂吸收式制冷机组。

(3 如果电力不充足,又没有天然气和城市煤气,则首选燃油型溴化锂吸收式制冷机组。

(4 夏季是否有废蒸汽或废热水,如果有,则选蒸汽型或热水型溴化锂直燃机组。

(如:钢铁公司或化工厂等(以上问题需要业主或使用方明确, 也可向业主或使用方提出明确的建设性方案,供业主或使用方选用3、冬季供热热源形式的确定:(1 向业主或使用方了解:是否有城市集中供热或独立锅炉房供热,若有则要了解一次热水的供回水温度或换热站设在何处。

(2 如果无城市集中供热或锅炉房供热,就要选用风冷热泵型冷热水机组或直接蒸发式机组,并根据实际情况考虑是否设置辅助电加热装置。

(3 明确供热管道接口的预留平面位置和标高,应向业主或使用方提出供热管道的接口尺寸和所需供水压力及供热量。

4、空调系统的确定:(1 风机盘管加新风系统(是否设计新风系统,应由业主或使用方明确 ,了解新风口引入位置及标高, 明确风机盘管的形式(卧式暗装、卧式明装、立式暗装、立式明装、吸顶式等。

(2 若采用全空气系统,就要了解建筑的层高、梁下净高及吊顶和梁之间的高度尺寸(一般应不小于 400mm ,确定组合式空调机组的放置位置。

(3 了解空调房间的使用特点(如:对噪声、洁净等有无特殊要求。

(4 了解是否需要设置排风系统(地下室必须设排风系统。

5、送、回风管道材质应由业主或使用方明确:(1 镀锌铁皮风道;(2 玻璃钢风道;(3 铝箔复合玻纤管道;(4 板材粘接管道;6、空调冷热水管道的材质应由业主或使用方明确:(1 普通焊接钢管;(2 无缝钢管;(3 镀锌钢管;(4 P P-R 管;(5 铝塑管;(6 紫铜管;7、空调冷凝水管道的材质应由业主或使用方明确:(1 镀锌钢管;(2 P P-R 管;(3 铝塑管;(4 P VC 管;8、空调送回风管道保温材质的选材应由业主或使用方明确:(1 铝箔超细玻璃棉;(2 聚乙烯泡沫塑料板;9、空调冷热水管道保温材质的选材应由业主或使用方明确:(1 铝箔超细玻璃棉管壳;(2 聚乙烯泡沫塑料管壳;(3 聚氨脂泡沫塑料管壳;(4 橡塑管壳;10、送回风口形式和材质应由业主或使用方明确:(1 单层百叶、双层百叶、散流器、格栅、条形风口等;(2 铝合金(喷塑、塑料、木制等;11、软化装置形式应由业主或使用方明确:(1 全自动软化装置;(2 半自动软化装置;(3 电子水处理器;(4 其它;12、循环水泵形式应由业主或使用方明确:(1 立式泵;(2 卧式泵;(5-12逐项需要业主或使用方明确, 也可向业主或使用方提出明确的建设性方案,供业主或使用方选用13、应向业主或使用方索取各层建筑平面图和剖面图, 明确空调冷热水总立管的位置或管道井的位置。

第二部分方案设计和施工图设计应包括的内容一、方案设计应包括的内容:1.图纸目录(主要作用:一、使自己编写清楚;二、方便他人阅读。

2.设计说明:包括该工程的概述,甲方要求,制冷机组和末端机组的选型,机组的用电量统计(包括机组启动时所需的最大功率,总的用电量,单台机组所需的用电量等 , 机组的操作要求,控制方式,注意事项,主要设备清单明细表 (规格型号、数量等性能参数 ,工程投资概算。

3.附表:主要设备及材料表,设备用电量明细表。

4.附图:空调系统流程图、空调系统平面布置图。

4. 工程概算:1 设备费(除膨胀水箱、软化水箱、阀门管道和管件以外,全部为设备费,设备费的准确度应比合同最终签订价高 8%~10%左右。

2 设备运杂费(运输、包装费等一般取设备费的 1%~2%(根据设备的产地和使用地的距离来确定。

3 设备安装费:一般取设备的 5%~8%, (除散件设备,如:冷却塔的安装费:取冷却塔设备费的 10%~15% 。

4 设备运行调试费:一般取设备费的 0.5%~1%。

5 管道制作、安装、保温等费用,一般为设备费的 20%~40%。

(根据系统的复杂程度来确定。

6 电气费、土建费用(应另行计算。

7 工程设计费,取以上所有费用合计的 2.5%~3%。

8 工程的其他费用(包括各种税费、工程临时设施费、冬雨季施工费、利润等 ,一般取以上所有费用合计的 5%~8%。

二、施工图纸设计应包括的内容:1. 图纸目录; (主要作用:一、使自己编写清楚;二、方便他人阅读。

2. 设计说明:(应注明设计规范、设计依据【根据根据国家相关设计规范和甲方的要求】、施工安装说明、管材的选用、管道安装的标高和坡度、保温材料的厚度和规格, 最后应加一句未注明的请按国家有关设计和施工规范及标准执行。

3. 主要设备材料明细表(设备表和材料表可分开列。

4. 空调系统流程图。

5. 空调系统平面布置图。

6. 空调系统断面图。

7. 管道安装系统图(立体图。

第三部分风管机的选取与空调系统设计风管机主要应用在空调房间面积较大(60平方米以上或空调房间面积较小(15~30平方米但房间较集中的场合。

一、风管机(室内机的几项主要参数:1、名义制冷 /热量(对房间的放冷 /热量 :千瓦2、总送风量(立方米 /小时或每立升3、机外静压(帕4、送风机配电机的功率(千瓦5、风管机机外余压和送风量的曲线图表6、机器安装重量和外形尺寸。

二、风管机的选择可以根据房间的冷 /热负荷或循环风量二种方法进行选择,且这两种方法可进行相互校验。

1、根据房间的冷 /热负荷来选择所需机型。

下面是几种常用场所的冷负荷:(仅作参考2、根据房间所需的循环风量选择机型房间总的循环风量可按下式进行计算: Q=n*A*B*H Q ——总的循环风量 n ——房间的换气次数 A ——房间的长度 B ——房间的宽度 H ——房间的高度一些常用场所的换气次数(仅供参考在我们用以上的某一种方法进行机器选型后,可利用另一种方法进行校验。

例如:在用方法一选择机器后,根据所选机器的风量,再利用方法二对换气次数进行较核,若换气次数在以上范围内,则说明所选空调可行。

三、风管机管道的计算在机器型号选定之后,进行风道设计时应注意以下几点: 1、所给风机的风量、风压及风机的轴功率应满足以下条件: wz PQ N ηη∙∙∙=3600—————————————(1式中:Nz ——风机所需轴功率, WQ ——风机输送风量, M 3/hη——风机的全压效率(即风机本身的效率 ,取 80~90% ηW ——风机的机械效率(即联接效率,见下表配用电动机功率 NN=K*Nz———————————(2 式中K ——电动机容量安全系数,常取为 1.15~1.3在实际应用中,常根据机器名牌上给出的电动机功率根据(2式求出Nz ,再根据(1式对所选用的风管机的风压、风量进行进一步的校核,以确保管路很长时能够有足够的风压。

2、风管道的计算风管道的计算公式为:πννπ360036002dd Q r r Q ==式中Q d ——风管道的截面流量 V ——风管道内的截面流速 r ——风管道半径对于矩形管道,式中的面积可相应的改为矩形截面的面积。

风管道内的风速可相应的取为在进行风管机的风管道设计时,注意在风管机的进、出风处加静压箱,以均衡风压,减少噪音,并且使静压箱内的流速保证在 3米每秒以下,其长度可根据实际情况来定。

3、风口尺寸的计算风口的尺寸计算与风管道尺寸的计算基本相同,一般当层高在3~4米的房间大约取风速在 2~2.5米每秒。

根据经验一般可将使每个风口在20~25平方米的面积,其风量大约在 500立方米左右。

返回(2 配用电动机的功率 N ,按下式计算: N=K·Nz式中 K ——电动机容量安全系数(见表 2 表 2 电动机容量安全系数 K(3 风机的比转数风机的比转数 n s 表示风机在标准状态下流量 Q 、压力 P 和转速 n之间的关系,同一类型的风机,其比转数必然相等。

n s =25. 05. 0 (P Qn二、多台风机联合的工作特性风机并联工作可以提高风量,串联工作可以提高风压;但联合运行与单台运行比较总会引起经济性和可靠性的降低, 因此在非必要的情况下,应尽量不采用。

(1 并联工作图 1为两台相同风机并联运行风量;在 C 点,并联风机运行的风量小于 1风机的风量。

应注意避(1 改变介质、密度 ρ、转速 n 时,Q=Q0·n nP=P0·(0n n 2·0ρρN=N0·(0n n 3·0ρρ η=η0(2 当大气压力 P 0及其温度 t 改变时 , Q=Q0 P=P0·b b P P ·t ++27320273 N=N0·0b b P P ·t ++27320273 η=η式中 Q 0、 P 0、 N 0、 η0、 n 0、 P b0————标准状态或性能表中的风量、风压、功率、效率、转数和大气压;Q 、 P 、 N 、 η、 n 、 P b 、 t ——实际工作条件下的风量、风压、功率、效率、转数、大气压和温度。

返回第五部分空调系统的分类选择一、概述:一般的空调系统包括有:被空调的对像、空气处理设备、空气输送设备、空气分配设备、冷(热源设备控制部分。

1、被空调的对象:是指各类建筑物中不同功能和作用的房间和空间,以及人(群 ,例如:商场、客房、娱乐场所、餐厅、候机楼、写字楼、医院和手术室等。

2、空气处理设备:是指完成对空气进行降温,加温,加湿或除湿以及过滤等外理过程(系统所采用相应设备的组合,例如:过滤器,表面式换热器,加湿器等。

3、空气输送设备和分配设备:由引入室外新风,输送处理过的空气通风管,各类送风口和通风机等组成。

4、冷(热源设备:提供需要的冷(热水源,经过热交换器向空调房间提供冷(热风,例如:螺杆式冷水机组,离心式冷水机组,活塞式冷(热水机组,直燃型溴化锂吸收式冷(热水机组,热源以城市热电厂和集中锅炉房产生的热水或蒸汽为主,燃料主要是煤,石油,天然气,城市煤气,电等。
