住宅新风系统设计方案与施工培训课程

安装培训第一部分窗进器的安装首先用笔在窗框顶部画出进风套筒的尺寸大小，并留一定余量，开凿开凿好后将进风套筒装入窗框，并打上一定量的发泡剂密封，以免水或灰尘的进入，并及时修补到位注意事项进风套筒开凿时应注意不能超出和损坏滴水沿室外进风口/室内出风口的安装收尾时用螺丝将室外的进风口收紧，将室内的出风口插入进风套筒的卡槽内即可。

第二部分主机安装新风排气系统在家庭居室中，管道扇通常安装于卫生间或厨房的吊顶中，经由管道连接到卧室、浴室、储室等房间，排除室内污浊的空气及水汽，同时从卫生间排出异味。

中央新风系统提供了足够的通风。

亦可控制污染物的积聚和保持房间湿度。

达到空气清新自然的效果。

管道扇通常为吊顶安装方式，将室内的污浊空气通过各排风口近入管道扇统一排除室外。

管道扇各进风口配有空气流通控制部件，不管风管的长短，该部件可自动平衡各风口及管道内的空气流量及压力。

无需任何人工干预调节。

新风送风系统住宅式多点吸风系统具有超静音、超节能、超薄等优点。

并具有对空气过滤、杀菌、除臭功能。

主要安装于阳台、客厅或空气质量比较优良的地方，通常为吊顶安装方式。

各进风口配有空气流通控制部件，不管风管的长短，该部件可自动平衡各风口及管道内的空气流量及压力，可人工调节。

本装置带有多功能的过滤网，将室外的空气进行过滤、杀菌、除臭后的新鲜空气送至室内、使室内空气环境清新、自然。

安装过程及注意事项：1、墙体开孔，需用主机所走官道的墙体开直径为80mm的孔2、在确定中央新风机安装位置时需要考虑的因素有：需要通风的各房间的位置、排风口的位置、电源所在位置等。

安装前必须确保有足够的操作空间。

排风机有2个75mm直径的通风口，1个100mm直径的通风口，其中有1个为排风口。

主机应安装在非居住区域，如浴室、厨房、车库及洗衣房等。

当管道通过未加热的屋顶空间时，必须采取保温措施。

管道的排布应该尽可能直，吸风管必须由排风机处往下排。

将管道连接到空气管家中央排风机接口处，管道的另一头连接到室内的天花板回风口。

民用新风系统培训2016-7-12*********************目录一、新风系统 (2)二、新风系统的重要性 (2)三、新风系统的类型 (3)1、单向流新风系统 (3)2、双向流新风系统 (5)3、地送风新风类型 (6)四、新风的工作原理 (8)1、全热回收型新风工作原理 (8)2、顶送风新风工作原理 (8)3、微正压型工作原理 (9)五、新风系统参数设计 (9)1、空调系统的新风量，应符合下列规定： (9)2、风管风速 (9)3、系统新风量的确定 (10)六、新风系统安装 (11)1、PVC通风管道安装 (11)2、地送风管系统安装 (14)七、PM2.5新风系统的使用效果 (16)民用新风系统培训一、新风系统新风系统是由新风换气机及管道附件组成的一套独立空气处理系统，新风换气机将室外新鲜气体经过过滤、净化，通过管道输送到室内。

新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。

二、新风系统的重要性房间内安装新风设备的优势优势1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体，利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒；7）超静音。

三、新风系统的类型1、单向流新风系统即“强制排风、自然送风”。

以住宅为例：排风口安装在厨房、卫生间等污浊空气聚集的地方，排风口直接与卫生间的竖井或是厨房的烟道连接,导入新风的进风口安装在卧室、客厅的门窗上方,并直接连接户外。

新风系统设计教程新风系统是一种能够为室内提供新鲜空气的系统，它通过过滤外界空气并将其引入室内，同时排出室内的污浊空气。

在如今空气污染严重的环境下，新风系统的设计越来越受到人们的关注和重视。

本文将介绍新风系统设计的一些关键因素和步骤。

首先，新风系统设计需要考虑的第一个因素是室内外的空气质量。

在设计新风系统之前，需要对当地的空气质量进行调查和分析。

可以通过网络或当地环保局等渠道获取相关数据，比如PM2.5浓度、有害气体含量等。

如果当地空气质量较好，可以选择较低的过滤等级，反之则需要选择更高的过滤等级。

其次，新风系统设计还需要考虑室内外的温度差异。

在设计过程中，需要估算室内外的温度差异，并根据之前的调查数据选择适当的处理方式。

例如，可以通过加装加热器或制冷器来调节室内空气的温度，并确保室内外温度差异不会影响到人们的生活。

接下来，新风系统的设计还需要考虑室内外的湿度差异。

在一些湿度较大的地区，新风系统可能需要配备除湿机来降低室内空气的湿度。

而在一些湿度较低的地区，则可以通过增加室内的加湿设备来提高室内空气的湿度。

此外，新风系统设计还需要考虑室内的空气循环。

一般来说，新风系统应该使室内外空气进行一定的混合循环，以保持室内的空气清新。

可以通过设置气流引导板、选用合适的新风口和排风口位置等措施来实现良好的空气循环效果。

在新风系统的设计过程中，还需要考虑噪音和能耗的问题。

一些低噪音、高效能的设备可以帮助减少噪音和能耗。

此外，注意设备的定期维护和清洁也是保持良好工作状态的关键。

最后，新风系统设计需要根据实际情况选择合适的设备和材料。

在市场上有许多不同类型的新风系统设备可供选择，包括集中式新风系统、分散式新风系统等。

根据空间大小、使用需求以及预算等多方面因素，选择合适的设备和材料是非常重要的。

综上所述，新风系统设计需要考虑空气质量、温度差异、湿度差异、空气循环、噪音和能耗等因素。

通过合理的设计和选择合适的设备和材料，新风系统能够为人们提供清新的室内空气，改善室内环境，提高生活质量。

原理：KHEO 为整套房屋提供持续、高效排风，并将新风从室外引入室内。

风机置于吊顶内，通过排风口将室内浑浊空气排到室外。

室外新风通过自平衡进风口进入各主要房间。

单向流独立式住宅中央新风， 4 个 80mm 排风口和一个 125mm 排风口技术特点：· 1个125mm厨房排风口，4位风速调节· 4个80mm卫生间排风口，15M3/H和30M3/H，可调，也可关闭。

都可互换· 一个125mm室外排气口· 所有风口可更换和维修· 马达效率高· 安装简单· 电力230V 1PH 50Hz· 大小档：正常转速28W，高速73W· 电流：正常转速0.22A，高速0.35A · 噪声：正常转速26.4db· 单向流多点风机，自平衡，用于住宅送风口／排风口标准空间的新风系统是持续而且能控制通风路径的住宅通风方式，通过性能良好的风机和气流控制系统，新风的更换完全得到控制，这种技术使不影响室内的温度，保证室内的人的舒适程度。

住宅在得到永久通风的收益（365天）。

系统安静低嘈音，功能带来舒适。

定义通风的路径—新风从起居室进入，由卫生间及厨房间排出。

(通风路径)确定住房内的最小排风量，以满足人们日常生活所需的新鲜空气量(通风风量)。

保证通风的连续性必须一年365天，每天24小时按第一、第二原则持续不断的通风(通风时间)。

实际中采用分区控制的设计方法。

即把整套房屋分成二到三个区域，每个区域形成3-5个副压区，和窗上的新风口形成合理的气流组织，产生对流，是房间内的浑浊空气排出室外，室外新风引入室内。

1 ， KHEO 主机2 ，室外排气口3 ，室内抽气口4 、进风口5 ，排风管道清新舒畅每一天~~源自标准空间中央新风系统！！！！<2893>字节yaya好消息2005-8-25 16:23:37发表于房地产门户-搜房网>业主论坛>年丰山庄业主论坛会呼吸的房子，人类追求的健康住宅在中国，室内通风已经得到很大程度的认识，并被国家提上了议事日程。

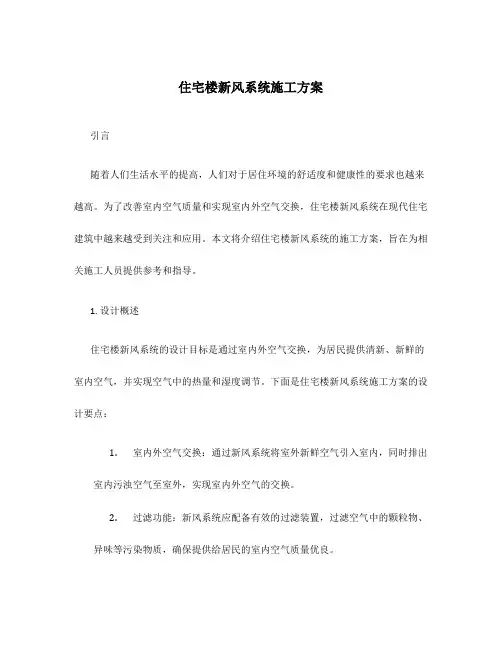

住宅楼新风系统施工方案引言随着人们生活水平的提高，人们对于居住环境的舒适度和健康性的要求也越来越高。

为了改善室内空气质量和实现室内外空气交换，住宅楼新风系统在现代住宅建筑中越来越受到关注和应用。

本文将介绍住宅楼新风系统的施工方案，旨在为相关施工人员提供参考和指导。

1. 设计概述住宅楼新风系统的设计目标是通过室内外空气交换，为居民提供清新、新鲜的室内空气，并实现空气中的热量和湿度调节。

下面是住宅楼新风系统施工方案的设计要点：1.室内外空气交换：通过新风系统将室外新鲜空气引入室内，同时排出室内污浊空气至室外，实现室内外空气的交换。

2.过滤功能：新风系统应配备有效的过滤装置，过滤空气中的颗粒物、异味等污染物质，确保提供给居民的室内空气质量优良。

3.能量回收：在室内外空气交换过程中，应建立热量回收系统，利用排出的室内空气中的热量，预热或预冷进入的室外空气，减少能量的浪费。

4.温湿度控制：新风系统应根据季节和室内外温湿度的变化，进行适时的温湿度控制，确保室内的舒适度。

5.噪音控制：新风系统的施工过程中，需要注意减少噪音的产生和传播，以保证居民的安静环境。

2. 施工步骤住宅楼新风系统的施工过程需要进行详细的规划和安排，下面是施工步骤的具体说明：1.方案设计：根据住宅楼的实际情况和需求，结合相关的技术标准和规范，制定适合的新风系统施工方案。

2.材料准备：根据施工方案，准备所需的材料和设备，包括风机、风管、过滤器等。

3.布置管道：根据施工方案，合理布置新风系统的风管和管道，并进行固定和密封处理，确保系统的正常运行。

4.安装设备：将风机等设备按照规定的位置安装好，注意设备的稳固和安全。

5.连接线路：根据设备的要求，连接相应的线路，保证设备的正常运行和控制。

6.安装过滤器：将过滤器安装到风管中，确保过滤空气的质量达到要求。

7.进行调试：完成系统的安装后，进行调试和检测，确保系统的运行正常，并符合相关的技术要求和标准。

新风系统施工图的简易设计教程一、工作原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热。

排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。

借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。

以此达到室内空气净化环境的目的。

二、新风工程施工图设计文件的内容施工图设计文件应以施工图纸为主,包括设计说明、顶回风平面布置图、顶送风平面布置图、地送风平面布置图、新风主机安装示意图及地送风构造示意图等内容。

1、设计说明依照户型的面积和户型的平面布置作出施工说明。

2、顶回风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风回风布置图。

3、顶送风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风送风布置图。

4、地送风平面布置图根据用户的需求和户型的布置图按照新风设计规范设计出新风地送风布置图。

5、新风主机安装示意图(本图为全然交换主机)6、地送风构造示意图三、主要设备安装1、主机安装注意事项：a.根据通风主机的外形尺寸，制作通风主机的固定框架，并作防锈处理；b.将主机水平安装于房屋顶面，尽量靠近连接吸风口的厅室；c.通风主机与固定框架固定时，中间采用橡胶防震块作避震处理。

校准通风主机固定框架水平，无扭曲。

d.在通风主机安装位置附近应留有足够的空间，以便于维修和保养；家用型新风主机安装在吊顶内时，其附近应留有450×450的检修口一只，检修口预留位置应便于检修，上方无遮挡；e.根据通风主机的电动机功率、电压，进行电源线的配置。
