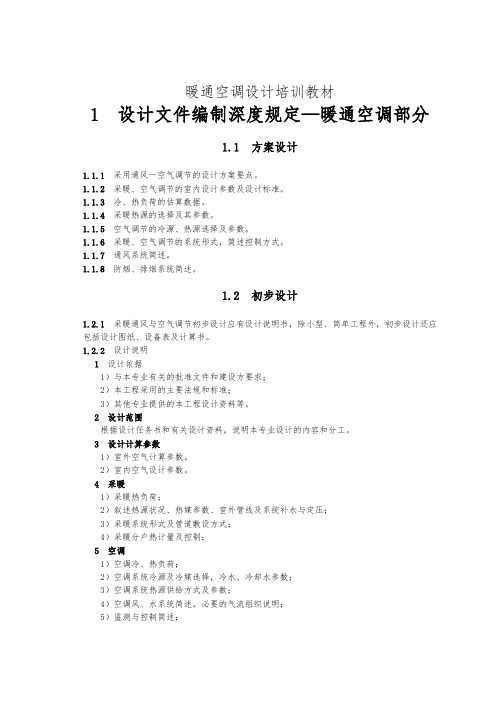

暖通空调设计培训教材 1设计文件编制深度规定一暖通空调部分 1.1方案设计 1.1.1 采用通风一空气调节的设计方案要点。 1.1.2 采暖、空气调节的室内设计参数及设计标准。 1.1.3 冷、热负荷的估算数据。 1.1.4 采暖热源的选择及其参数。 1.1.5 空气调节的冷源、热源选择及参数。 1.1.6 采暖、空气调节的系统形式，简述控制方式。 1.1.7 通风系统简述。 1.1.8 防烟、排烟系统简述。 1.2初步设计 1.2.1 采暖通风与空气调节初步设计应有设计说明书，除小型、简单工程外，初步设计还应包括设计图纸、设备表及计算书。 1.2.2 设计说明 1设计依据 1）与本专业有关的批准文件和建设方要求； 2）本工程采用的主要法规和标准； 3）其他专业提供的本工程设计资料等。 2设计范围 根据设计任务书和有关设计资料，说明本专业设计的内容和分工。 3设计计算参数 1）室外空气计算参数。 2）室内空气设计参数。 4采暖 1）采暖热负荷； 2）叙述热源状况、热媒参数、室外管线及系统补水与定压； 3）采暖系统形式及管道敷设方式； 4）采暖分户热计量及控制； 5 空调 1）空调冷、热负荷； 2）空调系统冷源及冷媒选择，冷水、冷却水参数； 3）空调系统热源供给方式及参数；
冷气技术培训教材/暖通空调与动力篇 4）空调风、水系统简述，必要的气流组织说明； 5）监测与控制简述； 6）空调系统的防火技术措施； 7）管道的材料及保温材料的选择； 8）主要设备的选择。 6通风 1）需要通风的房间或部位； 2 ）通风系统的形式和换气次数； 3）通风系统设备的选择和风量平衡； 4）通风系统的防火技术措施。 7防烟、排烟 1）防烟及排烟简述； 2）防烟楼梯间及其前室、消防电梯前室或合用前以及封闭式避难层（间）的防烟设施和设备选择； 3）中庭、内走道、地下室等，需要排烟房间的排烟设施和设备选择； 4）防烟、排烟系统风量叙述，需要说明的控制程序。 8有关专篇涉及的内容（环境保护、消防、劳动安全卫生、安保、交通组织节能、建筑智能化）。 1.2.3 设计图纸 1采暖通风与空气调节初步设计图纸一般包括图例、系统流程图、主要平面图。除较复杂 的空调机房外，各种管道可绘单线图。 2系统流程图应表示热力系统、制冷系统、空调水路系统、必要的空调风路系统、防排烟系统、排风、补风等系统工程的流程和上述系统的控制方式。 注：必要的空调风路系统是指有较严格的净化和温湿度要求的系统。当空调风路系统、防排烟系统、排风、补风等系统跨越楼层不多，且在平面图中可较完整地表示系统时，可只绘制平面图，不绘制系统流程图。 3采暖平面图 绘出散热器位置、采暖干管的入口、走向及系统编号。 4通风、空调和冷热源机房平面图 绘出设备位置、管道走向、风口位置、设备编号及连接设备机房的主要管道等，大型复杂工程还应注出大风管的主要标高和管径，管道交叉复杂处需绘局部剖面。 1.2.4 设备表：列出主要设备的名称、型号、规格、数量等。 1.2.5 计算书（供内部使用） 对于采暖通风与空调工程的热负荷、冷负荷、风量、空调冷热水量、冷却水量、管径、主要风道尺寸及主要设备的选择，应做初步计算。 1.3施工图设计 1.3.1 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。 2图纸目录先列新绘图纸，后列选用的标准图或重复利用图。
空调系统培训考试试题 姓名：得分： 一．选择题 1.冷水主机的四大部件是（） A.压缩机 B.冷凝器 C.节流阀 D.蒸发器 E.制冷剂 2.离心式水冷冷水机组使用的制冷剂是（） A．R134a B. H2O C. CO2 D.CO E.空气 3.离心式压缩机是（）型压缩机，双螺杆压缩机是（）型压缩机 A.速度型 B. 容积型 C. 涡旋式 4.按集团要求冷凝器（）年需要清洗铜管1次。 A．每年 B. 半年 C. 一季度 D. 两年 5.冷机维保需要做（） A.冷凝器清洗铜管内水垢 B. 蒸发器接近温度达到2度以上时也需要清 洗 C. 检测制冷剂纯度，不达要求时更换制冷剂 D. 检测润滑油物理特性，不达要求时更换冷冻油 E. 更换供液过滤器，更换供油过滤器 6. 冷却塔检查时，注意事项（） A. 检查布水器是否有堵塞情况 B. 检查浮球阀是否正常工作 C. 检查风机是否正常工作，检查皮带是否松脱 D. 检查布水是否均匀，是否水未经过填料直接流到集水盘 E.检查集水盘是否有污泥 7.组合式风柜巡检时注意事项（） A. 检查水侧压力表是否损坏 B.检查供水、回水温度计是否正常 C. 检查风柜内风侧过滤网是否脏堵 D.检查翅片换热器是否脏堵 E.检查风管软连接是否破损，保温是否破损 8．冷却水系统是（）式循环水系统，冷冻水系统是（）式循环水系统。 A. 闭式 B.开式 二、判断题 1. 在冷水主机日常运行启动时，最先开启时的设备是水侧管路电动蝶阀。（） 2. 发现冷水主机润滑油发黑或含有铁屑时，应马上将主机停机，并拨打维保单位电话安排检查压缩机齿轮箱或者轴承是否存在磨损。（） 3.冷水主机开启顺序依次为：开启水侧电动蝶阀，开启冷冻水泵，开启冷却水泵，达到要求最小水流量时冷水主机自检开启润滑油泵，净油压达到要求后启动压缩机。（） 4.风机盘管末端过滤网脏堵后不需要清洗，灰尘会自动脱落。（）
《暖通空调》学习心得 通过学习《暖通空调》,让我对这门课程以及建筑环境与设备工程这个专业有了新的了解,尤其对生活中的空调应用有了新的了解。懂得何谓暖通空调及建筑环境这个专业与中央空调系统就是我学习这门课程最大的 收获。 暖通在学科分类中的全称为供热供燃气通风及空调工程,本科阶段为建筑环境与设备工程。 暖通空调就是分户的中央空调,中央空调它最大特点,就是能够创造一种舒适的室内环境。而家居一般的分体的空调,它只能解决冷暖问题,而解决不了空气处理过程。现在,有了那么暖通空调就不一样了。现在这个空气处理过程它有以下这些过程:首先就是空气进来以后,除了引进新风以外,可以把空气进行冷却处理,然后就进行过滤处理,过滤处理以后,增加了几大特点:第一就增加电子除尘器、,它主要可以捕捉非常小的颗粒的灰尘,一般来讲它可以捕捉一个微米的灰尘,而这个灰尘的范围内大部分都就是细菌、病毒、烟尘,或者就是异味这样就都可以过滤掉;另外就就是会增加一种加湿设备,这个加湿器可以创造我们房间的加湿达到40％左右的相对湿度,这样人会感到很舒适。 暖通包括:采暖、通风、空气调节这三个方面,缩写HVAC那三个方面简称暖通空调。网上有这样的介绍暖通空调概念的“暖通空调就是分户的中央空调,中央空调它最大特点,就是能够创造一种舒适的室内环境。而家居一般的分体的空调,它只能解决冷暖问题,而解决不了空气处理过程。现在,有了那么暖通空调就不一样了。现在这个空气处理过程它有以下这些过
程:首先就是空气进来以后,除了引进新风以外,可以把空气进行冷却处理,然后就进行过滤处理,过滤处理以后,增加了几大特点:第一就增加电子除尘器、,它主要可以捕捉非常小的颗粒的灰尘,一般来讲它可以捕捉一个微米的灰尘,而这个灰尘的范围内大部分都就是细菌、病毒、烟尘,或者就是异味这样就都可以过滤掉;另外就就是会增加一种加湿设备,这个加湿器可以创造我们房间的加湿达到40％左右的相对湿度,这样人会感到很舒适。”“暖通”就是建筑设计中工种的一个分类的名称。 在我国的建筑行业,一直以“建筑设计院”牵头。一个建筑项目确立之后,首先由某个建筑设计院进行总体设计。建筑的总体设计包括许多分项,一般如下:建筑设计,结构设计,基础设计,电力(强、弱电)设计,给排水设计,暖通设计,配套园林绿化景观设计等等。暖通设计(如果该项目需要)就是指该项目中的所需要的“空气调节系统”简称“空调系统”。一般“空调系统”包括制冷供暖系统,新风系统,排风(排油烟)系统等的综合设计。所以说“暖通”从功能上说就是建筑的一个组成部分。从建筑设计来说,她就是建筑设计的一个分项。并不就是单指“空调”。需要说明的一点就是:“空调”在一个建筑中可能就是“中央空调系统”,也可能就是“中央空调与独立空调的混合系统”,也可能全部就是“独立空调的系统”。一切根据建筑的功能以及投资者的意向与实际需要而定。中央空调系统有主机与末段系统。按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气—水系统、冷剂系统等。中央空调系统一切实体现用户最高要求具有下列的优点故在现代建筑中广泛运用:
注册公用设备工程师（暖通空调）执业资格考试基础考试大纲 一、高等数学 1.1 空间解析几何 向量代数直线平面柱面旋转曲面二次曲面空间曲线 1.2 微分学 极限连续导数微分偏导数全微分导数与微分的应用 1.3 积分学 不定积分定积分广义积分二重积分三重积分平面曲线积分积分应用 1.4 无穷级数 数项级数幂级数泰勒级数傅里叶级数 1.5 常微分方程 可分离变量方程一阶线性方程可降阶方程常系数线性方程 1.6 概率与数理统计 随机事件与概率古典概型一维随机变量的分布和数字特征数理统计的基本概念参数估计假设检验方差分析一元回归分析 1.7 向量分析 1.8 线性代数 行列式矩阵n维向量线性方程组矩阵的特征值与特征向量二次型 二、普通物理 2.1 热学 气体状态参量平衡态理想气体状态方程理想气体的压力和温度的统计解释能量按自由度均分原理理想气体内能平均碰撞次数和平均自由程麦克斯韦速率分布律功热量内能热力学第一定律及其对理想气体等值过程和绝热过程的应用气体的摩尔热容循环过程热机效率热力学第二定律及其统计意义可逆过程和不可逆过程熵 2.2 波动学 机械波的产生和传播简谐波表达式波的能量驻波声速 超声波次声波多普勒效应 2.3 光学 相干光的获得杨氏双缝干涉光程薄膜干涉迈克尔干涉仪惠更斯—菲涅耳原理单缝衍射光学仪器分辨本领x射线衍射自然光和偏振光布儒斯特定律马吕斯定律双折射现象偏振光的干涉人工双折射及应用 三、普通化学 3.1 物质结构与物质状态 原子核外电子分布原子、离子的电子结构式原子轨道和电子云概念离子键特征共价键特征及类型分子结构式杂化轨道及分子空间构型极性分子与非极性分子分子间力与氢键分压定律及计算液体蒸气压沸点汽化热晶体类型与物质性质的关系 3.2 溶液 溶液的浓度及计算非电解质稀溶液通性及计算渗透压概念电解质溶液的电离平衡电离常数及计算同离子效应和缓冲溶液水的离子积及PH值盐类水解平衡及溶液的酸碱性多相离子平衡溶度积常数溶解度概念及计算 3.3 周期表 周期表结构周期族原子结构与周期表关系元素性质氧化物及其水化物的酸碱性递变规律 3.4 化学反应方程式化学反应速率与化学平衡 化学反应方程式写法及计算反应热概念热化学反应方程式写法 化学反应速率表示方法浓度、温度对反应速率的影响速率常数与反应级数活化能及催化剂概念 化学平衡特征及平衡常数表达式化学平衡移动原理及计算压力熵与化学反应方向判断 3.5 氧化还原与电化学 氧化剂与还原剂氧化还原反应方程式写法及配平原电池组成及符号电极反应与电池反应标准电极电势能斯特方程及电极电势的应用电解与金属腐蚀 3.6 有机化学
1.采暖： 散热器采暖，低温热水地板辐射采暖 住宅-分户计量系统，公建-传统的采暖方式， 采暖管网：一次网，二次网，采暖系统的分区。 换热站：适用面积：原则上10万~20万平米一个换热站。 2.防烟系统 防烟楼梯间及前室，合用前室，消防电梯前室，封闭楼梯间 自然排烟的防烟方式：开窗面积， 正压送风的防烟方式：正压送风的位置， 小于100米的居住，小于50米的公共建筑：宜自然排烟的防烟方式； 大于100米的居住建筑，大于50米的公共建筑：应正压送风的防烟方式； 3.排烟系统 排烟设施：自然排烟，机械排烟 1）非高层民用建筑及高度大于24m的单层公共建筑下列部位应设防烟、排烟烟设施： 公共建筑中经常有人停留或可燃物较多，且面积大于300m2的地上房间。 总面积大于200m2或一个房间面积大于50m2，且经常有人仪停留或可燃物较多的地下室。 地下室、公共建筑中长度大于20m的疏散内走道，其他建筑中长度大于40m 的疏散内走道。（公寓，通廊式居住建筑） 中庭。 2）高层民用建筑的下列部位应设防烟、排烟设施： 长度超过20m的疏散内走道； 面积超过100m2，且经常有人停留或可燃物较多的房间； 各房间总面积超过200m2或一个房间面积超过50m2，且经常有人停留或可燃物较多的地下室； 中庭； 封闭避难层（间）。 3）采用自然排烟时，其自然排烟口的净面积应符合下列条件： 防烟楼梯间前室、消防电梯间前室可开启外窗面积不应小于2m2，合用前室不应小于3m2。 靠外墙的防烟楼梯间每5层内可开启排烟窗总面积不应小于2m2，且顶层应有一定的开窗面积。 长度不超过60m的内走道可开启外窗面积不应小于走道面积的2%。 中庭、剧场舞台及生产厂房开可启外窗面积不应小于该部位建筑面积的5%。 自然排烟设施的其他场所和部位，可开启外窗面积不应小于该场所和部位建筑面积的2%。 4）自然排烟窗的要求：面积，高度，控制 4.车库 不设排烟设施的：开敞式车库，小于1000平米的车库； 排烟设施：机械排烟和自然排烟通风
暖通空调最基础知识归纳总结 暖通空调的含义 采暖——又称供暖，指向建筑物提供热量，保持室内一定温度。 通风——用自然或机械的方法向空间送入和排除空气的过程。 空气调节——（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。 暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。 物质状态 固态、液态、气态 液态汽化成气态过程：吸热； 气态液化成液态过程：放热； 固态熔化成液态过程：吸热； 液体凝固成固态过程：放热； 固态升华成气态过程：吸热； 气态凝华成固态过程：放热； 注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。比热：使1克的某种物质温度升高1℃所需的热量。 显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。 空调系统参数 温度定义：温度是用来表示物质冷与热的程度。 分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。 湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。示数达到稳定后，此时温度计显示的读数近似认为湿球温度。 焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。 湿空气的焓：为干空气的焓和相应水气的焓之和，也常用干空气为计算基准。一般规定0℃时干空气和液态水的焓和，相对应水气的焓值为零。 露点：将湿空气在总压和湿度保持不变的情况下冷却，当湿空气达到饱和时的温度即为露点。若湿空气的温度降到露点以下，则所含超过饱和部分的水蒸汽将以液态水的形式凝结出来。 湿度的定义:又称为含湿量，为单位质量干空气所带的水蒸汽质量。单位：g/kg 绝对湿度：以单位体积空气中所含水蒸气的质量来计算，单位：kg/m3
7控制与监测 7. 1 概论 7. 2 7.1.1 采暖通风和空气调节系统中，控制与监测的内容： (1)参数检测。 (2)参数和运行设备状态及故障显示。 (3)自动调节。 (4)自动控制。 (5)工况自动转换。 (6)设备安全联锁。 (7)自动保护。 (8)能量计量。 (9)中央监控与管理。 7.1.2 设置自动控制与监测系统应符合下列原则： (1)满足暖通空调系统的使用要求，保证设计标准下的温度、湿度及人体的舒适性指标。 (2)省能源，达到合理的经济技术性能。 (3)保证控制设备及受控设备的正常安全运行，保证人员安全和减少操作人员的劳动强度， 节省人力，使运行管理方便准确，维护简单。 (4)自动控制设备应做到手动与自动相结合，就地控制与远控相结合，且当使用就地控制 时，远控不能实施。 7.1.3 暖通空调控制与监测系统设计范围： (1)为确保系统正常运行，设置合理的监测控制点及联锁环节。 (2)提供典型设备及典型系统的控制原理图及要求，包括工况转换分析及边界条件，控制点 设计参数值。 (3)提供典型设备、典型系统的传感器、调节器、执行器的选择与设置。 (4)提供系统能量管理控制方案与要求。 7. 2 传感器、调节阀和执行器 7.2.1 传感器选择应符合下列原则： (1)应根据调节器的特性来决定传感器的输出方式。通常温度传感器采用电阻输出，湿度传 感器采用标准电信号输出。 (2)应注意传感器的适用范围及使用条件。 (3)应注意传感器测量范围和测量精度。 7.2.2 暖通空调系统常见的传感器类型及其在电子(或微电脑)控制系统中的输出方式： 温度传感器输出①电阻②4～20mA电流 相对湿度传感器输出①0～10V DC ②4～20mA 压力传感器输出①0～10V DC ②4～20mA 压差传感器输出①0～10V DC ②4～20mA 焓值传感器输出①0～10V DC ②4～20mA
2016年度全国注册公用设备工程师（暖通空调）执业资格考试专业考试使用的主要规范、标准
参考资料： 1.《全国勘察设计注册公用设备工程师暖通空调专业考试复习教材》（第3版-2016），中国建筑工业出版社2016年 2.《全国勘察设计注册公用设备工程师暖通空调专业考试标准规范汇编》2013年版，中国计划出版社（上述目录中2013年以后颁布、修订的标准规范另见单行本）以上资料均由全国勘察设计注册公用设备工程师专业管理委员会组织编写。 3.《全国民用建筑工程设计技术措施暖通空调·动力2009》 4.《全国民用建筑工程设计技术措施节能专篇暖通空调·动力2007》
全国注册公用设备工程师（暖通空调） 执业资格考试专业考试大纲（2014版） 1. 总则 1.1 熟悉暖通空调制冷设计规范，掌握规范的强制性条文。 1.2 熟悉绿色建筑、人民防空工程、建筑设计防火等标准中与本专业相关的部分，掌握规范中关于本专业的强制性条文。 1.3 熟悉建筑节能设计标准中有关暖通空调制冷部分、暖通空调制冷设备产品标准中设计选用部分、环境保护及卫生标准中有关本专业的规定条文。掌握上述标准中有关本专业的强制性条文。 1.4 熟悉暖通空调制冷系统的类型、构成及选用。 1.5 了解暖通空调设备的构造及性能，掌握国家现行产品标准以及节能标准对暖通空调设备的能效等级的要求。 1.6 掌握暖通空调制冷系统的设计方法、暖通空调设备选择计算、管网计算。正确采用设计计算公式及取值。 1.7 掌握防排烟设计及设备、附件、材料的选择。 1.8 熟悉暖通空调制冷设备及系统的自控要求及一般方法。 1.9 熟悉暖通空调制冷施工和施工质量验收规范。 1.10熟悉暖通空调制冷设备及系统的测试方法。 1.11了解绝热材料及制品的性能，掌握管道和设备的绝热计算。 1.12 掌握暖通空调设计的节能技术；熟悉暖通空调系统的节能诊断和经济运行。1.13 熟悉暖通空调制冷系统运行常见故障分析及解决方法。 1.14 了解可再生能源在暖通空调制冷系统中的应用。
某培训中心空调工程设计暖通空调毕业设计 暖通空调毕业设计 某培训中心空调工程设计 目录 摘要IV Abstract V 1. 设计资料 1 1.1 设计题目 1 1.2 设计基本参数 1 1.2.1 室外参数 1 1.2.2 室内设计参数 2 1.2.3 土建参数 2 2. 负荷计算 4 2.1 负荷计算基本公式 4 2.1.1 外墙、屋顶的瞬变传热的冷负荷 4 2.1.2 内围护冷负荷 4 2.1.3 外窗玻璃瞬变传导得热形成的的冷负荷 5 2.1.4 玻璃窗日射得热形成的冷负荷 5 2.1.5 设备散热冷负荷 5 2.1.6 灯光照明散热形成的冷负荷6
2.1.7 人体散热形成的冷负荷 6 2.1.8 空调新风冷负荷7 2.2 夏季冷负荷计算7 2.2.1 十层冷负荷7 2.2.2 七层、八层、九层冷负荷13 2.2.3 四、五、六层各房间冷负荷14 2.2.4 三层冷负荷17 2.2.5 二层冷负荷18 2.2.6 各层房间冷负荷汇总19 2.3 冬季热负荷23 3. 工况分析27 3.1 夏季工况分析27 3.1.1 送风量确定27 3.1.2 新风负荷的确定31 3.1.3 确定室内送风状态点34 3.1.4 确定风机盘管处理状态点M 34 4. 空调方案确定和设备选型37 4.1 空调系统的分类方案确定37 4.1.1 水系统 38 4.2 底层停车场通风量40 4.2.1 风量计算40 4.2.2 送风口 40
4.2.3 风机盘管的选取40 5. 房间的气流组织计算44 5.1 气流组织计算44 5.2 散流器型号尺寸45 5.3 风口的布置47 6. 水力计算48 6.1 风管设计48 6.1.1 风管设计的目的48 6.1.2 计算步骤48 6.2 风管的水力计算49 6.2.1 一层风系统水力计算49 6.2.2 二层风系统水力计算52 6.2.3 三层风系统水力计算56 6.2.4 四、五层风系统水力计算60 6.2.5 六层风系统水力计算64 6.2.6 七、八、九层风系统水力计算69 6.2.7 十层风系统水力计算表 73 6.3 空气调节水系统的设计计算78 6.3.1 空调水系统的选择78 6.3.2 空调水系统的设计原则 78 6.3.3 水管的水力计算78 6.3.4 二层水系统水力计算80
空气调节课程设计 说明书 课题名称：济南市某街道办公楼空调系统 学生学号： 131807011 专业班级：建筑环境与能源应用工程 学生姓名：蔡世坤 学生成绩： 指导教师：崔鹏 教师职称： 设计日期： _ 2017年1月________
第一章设计资料4 1.1设计题目4 1.2设计基本参数4 1.2.1室外参数4 1.2.2 土建参数5 第二章负荷计算6 2.1负荷计算基本公式6 2.1.1外墙、屋顶的瞬变传热的冷负荷6 2.1.2内围护冷负荷7 2.1.3外窗玻璃瞬变传导得热形成的的冷负荷7 2.1.4玻璃窗日射得热形成的冷负荷8 2.1.5设备散热冷负荷8 2.1.6灯光照明散热形成的冷负荷8 2.1.7人体散热形成的冷负荷9 第三章空调方案确定和设备选型16第四章夏季空调过程设计20
4.1送风状态确定18 4.2汇总于下表19 4.3送风量计算20 4.4新风量计算20 4.5总排风量的计算21 第六章房间的气流组织计算24 6.1气流组织计算24 第七章布置风管、进行风管水力计算，水管水力计算26 7.1风管的布置26 7.2风道的设计及水力计算27 参考文献29 摘要 本设计是济南市某街道办公楼空调工程设计，根据此楼功能要求，本建筑需要夏季提供冷负荷。以长远利益为出发点，力求达到技术可靠，经济合理，节能环保、管理方便，功能调整的灵活性及使用安全可靠。在比较各种方案的可行性及水系统形式后，此工程设计采用风机盘管加独立新风系统；水系统采用一次泵、双管制系
统：为满足整栋大楼需求，并且为了在运行过程中的节能，本设计冷热源采用风冷热泵模块机组。根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口，最后还要对空调系统的设备和管路采取消声、防振和保温等措施。 第一章设计资料 1.1设计题目 济南市某街道空调工程设计 1.2设计基本参数 1.2.1室外参数 纬度：28.13 度 经度：112.55度 海拔高度：68mAS 冬季大气压力：1018.3 pa 夏季大气压力：995.6 pa 冬季通风室外计算干球温度：3.5℃ 冬季空调室外计算干球温度：-0.8℃ 夏季通风室外计算干球温度：32.2℃
浅谈中央空调废热及废冷能量的综合利用 目前，在能源日益紧张的今天，中央空调能耗较大已经成为事实，一方面需要大量的中央空调冷气或工艺冷冻水，同时冷却塔或冷凝风扇等排掉大量的废热。另一方面需要大量的生活卫生热水，在选用热泵热水机组制热时需要排掉大量的废冷，废弃的能量就得不到充分利用，间接造成能源的很大浪费。针对这两种情况，目前，市场上已经开发出余热回收冷水机组和冷回收热泵热水机组，并且在工程案例中已经得到很好的使用。 一、简要概述两种机型 第一、余热回收冷水机组的特点概述 1、热回收机组的工作原理 热回收原理是在制冷原理基础上，将向高温环境散发的废热加以部分回收，以产生温度较高的生活用热水，供用户使用。其过程如下：从蒸发器E回来的低温低压制冷剂气体，通过压缩机COMP对其压缩做功P，使其变为高温高压制冷气体，然后排放到热回收器R中；在热回收器R中，通过生活用水将部分热量Qc1带走，使水温升高到50~60℃，同时高温高压制冷剂气体得到部分冷凝,成为中高温高压制冷剂气液混合体，然后排放到冷凝器C中；在冷凝器C中，通过冷却介质将从热回收器R中出来的的制冷剂气液混和体再进一步冷凝放热，向高温环境中散热Qc2，使制冷剂彻底发生相变，全部变为中温高压液体，然后经过膨胀阀EXP；制冷剂在热力膨胀阀EXP里经过绝热膨胀，使其变为低温低压制冷剂液体，然后送到蒸发器E中；低温低压制冷剂液体在蒸发器E中吸收低温环境中的热量Qo，发生相变成为低温低压气体，然后回到压缩机COMP中继续压缩开始下一循环。 根据能量守恒，有 Qc=Qc1+Qc2=Qo+P. Qo—是设备向低温环境吸收的总能量，称为制冷量； Qc—是设备向高温环境散发的总能量，称为制热量； Qc1—在热回收器中散发的总能量，称为热回收量； Qc2—在冷凝器中散发的总能量，称为冷凝放热量； P---是压缩机对制冷剂所做的功。 2、热回收技术的特点：
暖通空调与动力专业 新进员工培训教材目录5 设计文件编制深度规定—暖通空调部分 1. 1 方案设计 1. 2 初步设计 1. 3 施工图设计 6 通风与防火 2. 1 通风系统一般规定 2. 2 厨房通风 2. 3 洗衣房通风 2. 4 汽车库通风 2. 5 电气及设备用房通风 2. 6 卫生间通风及其他 2. 7 通风机及风道系统 2. 8 防火排烟 2. 9 防烟、排烟设计 7 人防地下室通风 3. 1 概述 3. 2 防护通风设计 3. 3 柴油发电机房通风 3. 4 工程设计实例 8 采暖与供热 4. 1 采暖建筑围护结构热工性能要求 4. 2 采暖负荷计算 4. 3 散热器 4. 4 室内散热器采暖 4. 5 热风采暖与空气幕 4. 6 地板辐射采暖 4. 7 热水采暖系统水力计算 4. 8 室内采暖管道及其他 4. 9 室外供热管道 9 空气调节 5. 1 围护结构热工要求
5. 2 冷、暖负荷计算 5. 3 系统设计 5. 4 送风量与气流组织 5. 5 空气处理过程 5. 6 典型设计图简介 10 制冷装置 6. 1 一般规定 6. 2 制冷机房布置原则 6. 3 冷媒管道设计 6. 4 控制及安全保护 6. 5 蓄冷系统 6. 6 空调水系统 11 控制与监测 7. 1 概论 7. 2 传感器、调节阀和执行器 7. 3 冷、热源及空调水系统监控 7. 4 空调机组监控 7. 5 空调系统末端装置监控 7. 6 采暖通风系统控制 7. 7 防火及防排烟系统控制 7. 8 中央监控管理系统 12 消声和减振 8. 1 基本规定 8. 2 噪声及振动标准 8. 3 设备隔声处理 8. 4 风道系统消声设计 8. 5 减振设计 13 设计文件编制深度规定—动力部分 9. 1 方案设计 9. 2 初步设计 9. 3 施工图设计 14 锅炉房和热交换站设计 10.1 民用锅炉房设计概述 10.2 锅炉房工艺布置和锅炉选型 10.3 锅炉房的土建、电气、采暖、通风及给排水设计要求10.4 锅炉房烟风系统设计 10.5 蒸汽锅炉房汽水系统设计 10.6 热水锅炉房系统设计
浅谈暖通空调节能及新技术问题 【摘要】: 本文从暖通空调节能的意义入手，分析了暖通空调节能方面存在的主要问题，并提出了解决暖通空调节能问题的措施。 【关键词】: 暖通空调节能新技术运行管理 暖通：由于暖通空调的主要功能包括：采暖、通风和空气调节这三个方面的内容，所以可缩写为HVAC(Heating,Ventilating and Air Conditioning)，取这三个功能的综合简称，即为暖通空调。 空调：空调即空气调节器(room air conditioner)，挂式空调是一种用于给空间区域（一般为密闭）提供处理空气的机组。它的功能是对该房间（或封闭空间、区域）内空气的温度、湿度、洁净度和空气流速等参数进行调节，以满足人体舒适或工艺过程的要求。 柜式空调挂式空调 图（1）空调类型 节能（energy conservation）：就是尽可能地减少能源消耗量，生产出与原来同样数量、同样质量的产品；或者是以原来同样数量的能源消耗量，生产出比原来数量更多或数量相等质量更好的产品。换言之，节能就是应用技术上现实可靠、经济上可行合理、环境和社会都可以接受的方法，有效地利用能源，提高用能设备或工艺的能量利用效率。建筑节能：是指通过采取合理的建筑设计和选用符合节能要求的墙体材料、屋面隔热材料、门窗、空调等措施，这样所建造的房屋，与没有采取节能措施的房屋相比，在保证相同的室内热舒适环境条件下，它可以提高电能利用效率，减少建筑能耗。
空调节能：随着国民经济的飞速发展，工业现代化步伐的加快，中央空调系统在各行业中得到了广泛应用，在中央空调系统中水冷冷水机组占有一定的比例。在冷水机组中,冷却塔是不可缺少的一个组成部分，而冷却塔的性能又是决定冷水机运行效率的一个关键。目前市场上客户所使用的产品大多是大气压下条件下进行热交换的产品，决定了出水温度不可能低于当时的湿球温度（设计出水温度为32度），在这一温度下，制冷机的运行效率得不到充分发挥，增加了运行的费用。经过多年研究实践经验，研制了负压冷却塔。 空调节能成了人们对空调产品好坏起了决定性的作用！低能耗低成本的耗能源成了对空调产品的重要选择。空调节能项目已成为国家重点改造和研发的策略！国家以组成《中国暖通协会》《中国空调制冷协会》《中国节能协会》等重点建议提倡高效节能的空调产品！ 随着社会的不断进步与科学技术的不断发展，现在的人们越来越关心我们赖以生存的地球，世界上大多数国家也充分认识到了环境对我们人类发展的重要性。各国都在采取积极有效的措施来改善环境，减少污染。这其中最为重要也是最为紧迫的问题就是能源问题，要从根本上解决能源问题，除了寻找新的能源，节能是关键的，也是目前最直接有效的重要措施，在最近几年,通过努力，人们在节能技术的研究和产品开发上都取得了巨大的成果。 图（2）暖通空调节能环保研讨会 近年来，随着我国建筑和交通事业的快速发展。节能的重点已从工业逐渐转向建筑和交通。暖通空调系统的节能占建筑节能的主要部分。因此，暖通空调的节能问题不仅关系到千家万户的冷暖，关系到人们的健康和安全，关系到工作效果和产品质量，还关系到国家能源安全、资源消耗和环境污染。
暖通空调毕业设计 某培训中心空调工程设计 目录 摘要 ................................................................ IV Abstract ............................................................... V 1.设计资料 (1) 1.1设计题目 (1) 1.2设计基本参数 (1) 1.2.1室外参数 (1) 1.2.2室设计参数 (2) 1.2.3土建参数 (2) 2.负荷计算 (4) 2.1负荷计算基本公式 (4) 2.1.1外墙、屋顶的瞬变传热的冷负荷 (4) 2.1.2围护冷负荷 (4) 2.1.3外窗玻璃瞬变传导得热形成的的冷负荷 (5) 2.1.4玻璃窗日射得热形成的冷负荷 (5) 2.1.5设备散热冷负荷 (5) 2.1.6灯光照明散热形成的冷负荷 (6) 2.1.7人体散热形成的冷负荷 (6) 2.1.8空调新风冷负荷 (7) 2.2夏季冷负荷计算 (7) 2.2.1十层冷负荷 (7) 2.2.2七层、八层、九层冷负荷 (13) 2.2.3四、五、六层各房间冷负荷 (14) 2.2.4三层冷负荷 (17) 2.2.5二层冷负荷 (18) 2.2.6各层房间冷负荷汇总 (19) 2.3冬季热负荷 (23) 3.工况分析 (27) 3.1夏季工况分析 (27) 3.1.1送风量确定 (27) 3.1.2新风负荷的确定 (31) 3.1.3确定室送风状态点 (34) 3.1.4确定风机盘管处理状态点M (34) 4.空调方案确定和设备选型 (37) 4.1空调系统的分类方案确定 (37) 4.1.1水系统 (38) 4.2底层停车场通风量 (40)
附件1 注册公用设备工程师（暖通空调） 执业资格考试基础考试大纲 一、高等数学 1.1 空间解析几何 向量代数直线平面柱面旋转曲面二次曲面空间曲线 1.2 微分学 极限连续导数微分偏导数全微分导数与微分的应用 1.3 积分学 不定积分定积分广义积分二重积分三重积分平面曲线积分积分应用 1.4 无穷级数 数项级数幂级数泰勒级数傅里叶级数 1.5 常微分方程 可分离变量方程一阶线性方程可降阶方程常系数线性方程 1.6 概率与数理统计 随机事件与概率古典概型一维随机变量的分布和数字特征数理统计的基本概念参数估计假设检验方差分析一元回归分析1.7 向量分析 1.8 线性代数 行列式矩阵 n维向量线性方程组矩阵的特征值与特征向量二次型 二、普通物理 2.1 热学 气体状态参量平衡态理想气体状态方程理想气体的压力和温度的统计解释能量按自由度均分原理理想气体内能平均碰撞次数和平均自由程麦克斯韦速率分布律功热量内能热力学第一定律及其对理想气体等值过程和绝热过程的应用气体的摩尔热容
循环过程热机效率热力学第二定律及其统计意义可逆过程和不可逆过程熵 2.2 波动学 机械波的产生和传播简谐波表达式波的能量驻波声速 超声波次声波多普勒效应 2.3 光学 相干光的获得杨氏双缝干涉光程薄膜干涉迈克尔干涉仪惠更斯—菲涅耳原理单缝衍射光学仪器分辨本领 x射线衍射自然光和偏振光布儒斯特定律马吕斯定律双折射现象偏振光的干涉人工双折射及应用 三、普通化学 3.1 物质结构与物质状态 原子核外电子分布原子、离子的电子结构式原子轨道和电子云概念离子键特征共价键特征及类型分子结构式杂化轨道及分子空间构型极性分子与非极性分子分子间力与氢键分压定律及计算液体蒸气压沸点汽化热晶体类型与物质性质的关系 3.2 溶液 溶液的浓度及计算非电解质稀溶液通性及计算渗透压概念电解质溶液的电离平衡电离常数及计算同离子效应和缓冲溶液水的离子积及PH值盐类水解平衡及溶液的酸碱性多相离子平衡溶度积常数溶解度概念及计算 3.3 周期表 周期表结构周期族原子结构与周期表关系元素性质氧化物及其水化物的酸碱性递变规律 3.4 化学反应方程式化学反应速率与化学平衡 化学反应方程式写法及计算反应热概念热化学反应方程式写法
暖通空调基础知识 暖通空调的含义： “暖”指的是采暖——又称供暖，主要向建筑物提供一定热量，为了保持室内一定温度。 “通”指的是通风——用自然或机械的方法向空间送入和交换空气的过程。 “空调”指的是空气调节——为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。 暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。 物质状态：固态、液态、气态（物质状态的变化带来热量的变化） 液态汽化成气态过程：吸热； 气态液化成液态过程：放热；
固态熔化成液态过程：吸热； 液体凝固成固态过程：放热； 固态升华成气态过程：吸热； 气态凝华成固态过程：放热； 注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。 比热：使1克的某种物质温度升高1℃所需的热量。 显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。 潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。 空调系统参数 温度定义：温度是用来表示物质冷与热的程度。 分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。 湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
土木建筑学院 课程设计（论文）讲明书 课程名称：《暖通空调2》课程设计 设计题目：空调通风系统设计 专业：建筑环境与设备工程班级：2010-1 设计人： 指导教师： 2014年 1 月 10日
课程设计任务书 专业（方向）：建筑环境与设备工程班级： 2010-1 学生姓名：学号： 一、课程设计题目：空调通风系统设计 二、原始资料：（1）夏季室外设计参数：空调室外计算温度34.8℃，湿球温度27℃，室外风速2.8m/s；（2）夏季室内设计参数：空调室内计算温度26±2℃，相对湿度60±10℃：（3）设计地区：济南。 三、设计应解决下列要问题： 空调通风系统设计：（1）负荷计算；（2）方案确定；（3）气流组织计算；（4）管道水力计算；（5）设备及附件选择；（6）保温计算；（7）消声减震处理；(8)施工图的绘制。 四、设计图纸： （1）空调风管平面布置图1张；（2）空调水管平面布置图1张；（3）空调水管系统布置图1张。
五、命题发出日期： 2013.12.23 设计应完成日期： 2014.1.10 设计指导人（签章）： 系主任（签章）： 日期：年月日 指导教师对课程设计评语
指导教师（签章）： 系主任（签章）： 日期：年月日
目录 目录.......................................................... ............................................................ .. (1) 第1章工程概况和原始资料.......................................................... . (3) 1.1 工程概况.......................................................... .. (3) 1.2 原始资料.......................................................... .. (3) 1.2.1 室外气象参
暖通专业基础知识 1.采暖：又称供暖，是指向建筑物供给热量，保持室内一定温度。 2.通风：用自然或机械的方法向某一房间或空间送入室外空气，和由某一房间或空间排出空气的过程，送入的空气可以是经过处理的，也可以是不经过处理的。 3.空气调节：对每一房间或空间内的温度、湿度、洁净度和空气流动速度等进行调节与控制，并提供足够量的新鲜空气 4.采暖通风与空气调节系统的分类 按对建筑环境控制功能分类：1.以建筑物热湿环境为主要控制对象的 系统。2.以建筑内污染物为主要控制 对象的系统 按承担室内热负荷、冷负荷和湿负荷的介质分类：1.全水系统2.蒸汽 系统 3.全空气系统 4.空气—水系统 5.冷剂系统 按空气处理设备的集中程度分类：1.集中式系统 2.半集中式系统 3. 分散式系统 按用途分类：1.工业与民用建筑通风2.建筑防烟和排烟3.事故通风按通风的服务范围分类：1.全面通风2.局部通风 5.全水系统：全部用谁承担室内的热负荷和冷负荷。无法调节室内空 气，属于不好的系统 6.全空气系统：全部用空气承担室内的冷负荷和热负荷。用于大空间
7.空气—水系统（风机盘管+新风）：以空气和水为介质，共同承担室 内的冷负荷、热负荷。用于小空间。 8.冷剂系统（多联机空调系统）：以制冷剂为介质，直接用于对室内 空气进行冷却、去湿或加热。用于小 空间。 9.集中式系统：空气集中与己方内进行处理，而房间内只有空气分配 装置，如全空气系统。 10.半集中式系统：对室内空气处理的设备分设在各个被调节和控制 的房间内，而又集中部分处理设备， 如空气—水系统。 11.分散式系统：对室内进行热湿处理的设备全部分散于各个房间内， 如冷剂系统。 1.冷负荷：为维持建筑物的热湿环境，在单位时间内需向房间供应的冷量。 2.热负荷：为补偿房间失热，在单位时间内需向房间内供应的热量。 3.湿负荷：为了维持房间的相对湿度，在单位时间内需从房间内出去 的湿量。 4.室外空气计算参数：现行的《采暖通风与空气调节设计规范》中所规定的用于采暖通风与空调设计计算的室外气象参数。 5.不保证系数率：夏季空调室外计算干球温度取夏季室外空气历年平均不保证50h的干球温度，夏季空调室外计算湿球温度取夏季室外空
暖通空调基础知识归纳总结 采暖一一又称供暖，指向建筑物提供热量，保持室内一定温度。 通风一一用自然或机械的方法向空间送入和排除空气的过程。 空气调节一一(简称空调)，是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。 暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC( Heating、Ventilating、Air Conditioning )。 物质状态 固态、液态、气态 液态汽化成气态过程：吸热; 气态液化成液态过程：放热; 固态熔化成液态过程：吸热；
液体凝固成固态过程：放热； 固态升华成气态过程：吸热； 气态凝华成固态过程：放热； 注：固态一液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。 比热：使1克的某种物质温度升高「C所需的热量。 显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。 潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。 空调系统参数 温度定义：温度是用来表示物质冷与热的程度。 分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。 湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。 用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，
