新风系统基础知识培训新风系统基础知识1、什么是新风系统?为了追求健康和静逸的生活品质,70年前在欧洲国家一个简单而实用的系统应运而生了,在他们的建筑里90%都安装了这套系统,目前,该系统已得到十分普遍的应用,这就是中央新风系统。
新风系统是由新风换气机及管道附件组成的一套独立空气处理系统,新风换气机将室外新鲜气体经过过滤、净化,通过管道输送到室内,同时将室内污浊、含氧量低的空气排出室外。
这个系统就是持续高效的对整套房子的室内外空气进行24小时不间断循环,是保证室内空气质量的一套空气置换系统。
保证了室内时时刻刻都有清新的空气,被昵称为“房屋的呼吸系统”。
2、新风系统原理及优势新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出,在室内会形成“新风流动场”的原理,从而满足室内新风换气的需要。
实施方案是:采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风,由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。
在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热(冬天)。
新风系统优势主要有以下几点:1)不用开窗也能享受大自然的新鲜空气;2)避免“空调病”;3)避免室内家具、衣物发霉;4)清除室内装饰后长期缓释的有害气体,利于人体健康;5)调节室内湿度,节省取暖费用;6)有效排除室内各种细菌、病毒;7)超静音。
3、新风系统分类1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统,由风机、进风口、排风口及各种管道和接头组成的。
安装在吊顶内的风机通过管道与一系列的排风口相连,风机启动,室内混浊的空气经安装在室内的吸风口通过风机排出室外,在室内形成几个有效的负压区,室内空气持续不断的向负压区流动并排出室外,室外新鲜空气由安装在窗框上方(窗框与墙体之间)的进风口不断的向室内补充,从而使您一直呼吸到高品质的新鲜空气。
一、交底目的为确保新风系统安装过程中的安全,避免安全事故发生,特制定本安全技术交底。
二、交底内容1. 施工人员要求- 所有参与新风系统安装的施工人员必须经过专业培训,掌握新风系统安装的基本技能和安全操作规程。
- 进入施工现场必须佩戴安全帽,系好安全带,穿着合适的劳动保护服装。
2. 施工环境要求- 施工现场应保持整洁,合理布置施工材料,确保通道畅通,防止发生绊倒、碰撞等事故。
- 施工区域应设置明显的警示标志,提醒人员注意安全。
3. 施工设备与材料要求- 施工设备必须符合国家安全标准,并经过定期检查和维护。
- 施工材料必须符合国家相关标准和要求,严禁使用不合格或过期材料。
4. 安装前的准备工作- 施工前应对安装现场进行仔细检查,确保现场环境符合安装要求。
- 根据设计图纸,核对安装位置、尺寸和管道走向,确保无误。
5. 安装过程中的安全措施- 安装过程中,操作人员应严格遵守操作规程,不得擅自更改安装方案。
- 严禁在高空作业时,未佩戴安全带或安全带未系紧。
- 在安装管道时,应注意防止管道扭曲、碰撞,确保管道连接牢固。
- 在安装过滤系统时,应注意过滤材料的质量,确保过滤效果。
- 安装热交换器时,应确保热交换器的密封性能,防止发生泄漏。
6. 安装后的检查与验收- 安装完成后,应对新风系统进行全面检查,确保系统运行正常,无安全隐患。
- 验收合格后方可投入使用。
三、注意事项1. 施工人员应严格遵守操作规程,不得擅自更改安装方案。
2. 高空作业时,必须佩戴安全带,并做好安全防护措施。
3. 施工现场应保持整洁,合理布置施工材料,确保通道畅通。
4. 定期对施工设备进行检查和维护,确保设备正常运行。
5. 对施工材料进行严格把关,确保材料质量。
四、应急措施1. 如发生人员受伤,应立即停止施工,并拨打急救电话。
2. 对受伤人员进行现场急救,并迅速送往医院治疗。
3. 对事故原因进行调查分析,制定整改措施,防止类似事故再次发生。
新风安装标准
一、设备选择
1.根据使用场合和室内空气质量要求,选择适当的新风设备。
设备应具备高效过滤、除臭、除菌等功能,以保证室内空气质量。
2.选择品质可靠、性能稳定、易于维护的设备,确保新风系统的正常运行。
二、安装位置
1.遵循室内空气流通原则,选择合适的位置安装新风设备。
应将设备安装在靠近室内污染源、人活动频繁的地方,以充分改善室内空气质量。
2.考虑设备安装位置对室内美观的影响,尽量将设备安装在隐蔽、不易被察觉的地方。
三、管路设计
1.根据设备参数和安装位置,设计合理的管路布局,确保新风系统的气流顺畅。
2.考虑管路材质的选择,应选择耐用、不易变形、易于清洁的管材。
同时,要保证管路的密封性,防止室外污染空气进入室内。
四、过滤系统
1.根据室内空气质量要求,选择合适的过滤网等级,以保证进入室内的空气质量。
2.定期更换过滤网,以保证新风系统的过滤效果。
五、噪音控制
1.在设备选择时,应选择噪音较低的设备,以减少对室内环境的噪音干扰。
2.在安装过程中,采取有效措施降低噪音传播,如加装减震垫、消音器等。
六、维护保养
1.定期检查设备的运行状况,确保设备正常运行。
2.定期清理和维护过滤网,保证过滤效果。
3.定期检查管路密封性和气流状况,防止室外污染空气进入室内。
七、安装验收
1.在安装完成后,应进行系统调试和验收,确保新风系统正常运行。
2.检查设备的各项性能指标是否符合要求,如风量、过滤效果等。
3.检查管路密封性和连接处是否牢固,确保无泄漏现象。
中央空调基础知识教材目录第一部分中央空调工作原理--------------------------------3一、空调的定义-----------------------------------------3二、中央空调基础知识-----------------------------------4(一)空调系统的分类----------------------------------4 (二)集中式空调系统----------------------------------6 (三)半集中式空调系统--------------------------------7 (四)空调系统的风道基本知识--------------------------9三、中央空调水系统工作原理-----------------------------11 第二部分中央空调基础知识--------------------------------13一、通风空调专业术语-----------------------------------13二、通风与空调分部工程的划分---------------------------15三、风管系统类别划分-----------------------------------15四、常规知识-------------------------------------------16五、基础知识-------------------------------------------16(一)空调分类---------------------------------------16 (二)常用的空气处理设备-----------------------------17 (三)装配式空调机组---------------------------------23 (四)集中式空调系统---------------------------------26 (五)北京地区常用的VAV变风量空调系统---------------30 (六)半集中式空调系统-------------------------------31 (七)空调冷源---------------------------------------34 (八)全分散式空调系统-------------------------------38 (九)空调冷/热水系统--------------------------------40 (十)空调水的水质处理-------------------------------40 (十一)空调管道的保温-------------------------------44六、中央空调清洗标准-----------------------------------45七、通风空调施工图识图步骤-----------------------------46八、应了解的空调其他知识-------------------------------46(一)空调系统防排烟---------------------------------46 (二)楼宇自动化控制系统(BAS)----------------------47 中央空调布局图示----------------------------------------48第一部分中央空调工作原理一、空调的定义:对某一个特定空间,对其空气的温度、湿度、清洁度、气流速度进行调节,简称空调“四度”。
楼控系统培训(一)一、楼控系统简介1、什么是楼宇自控系?楼宇自控系统它的全称是建筑楼宇设备自动化系统(英语简称BAS - Building Automation System )。
它主要管理和控制整栋建筑物的机电设备系统从而达到统一合理调度和节能的目的2、楼控系统所产生的效果?1)室内恒温控制2)便于大楼内的所有设备的保养和维修3)便于大楼管理人员对设备进行操作并监视设备运行情况,提高整体管理水平4)良好的管理将延长大楼设备的使用寿命,使设备更换的周期延长,节省大楼的设备开支5)及时发出设备故障及各类报警信号,便于将损失降到最低点,便于操作人员处理故障6)节省运行费用,节省能量3、楼控系统主要控制什么设备?楼宇自控系统主要控制以下设备(1)暖通空调系统的监控(HVAC);空调机组由新风系统、回风系统和送风系统组合而成,我们通过控制风机的启停,还有控制冷冻水阀、新风阀和回风阀的开度,来改善室内空气的质量,达到舒适、节能的目的。
新风机由电机、制冷风柜、风管组合而成我们通过控制风机的启停,还有控制冷冻水阀、新风阀来改善室内空气的质量。
排风机、送风机由电机、风箱(柜)、风管组合而成,我们通过控制风机的启/停来实现,排风烟机平时根据地下室的二氧化碳浓度、二氧化碳浓度进行间歇排风;发生火灾时,完全由消防报警系统控制。
(2)给排水系统监控;BAS系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低能耗的最优化控制,从而达到经济运行的目的。
(3)供配电系统监控;供配电监控系统,主要是检测大厦供配电设备和备用发电机组的工作状态及供配电质量。
(4)照明系统监控;根据使用的性质及特点,对照明设施进行不同的控制,在系统中应包含一个智能分站,对整个大厦的照明设备进行集中的管理控制,称为照明与动力监控系统。
该系统包括大厦各层的照明配电箱、事故照明配电箱以及动力配电箱。

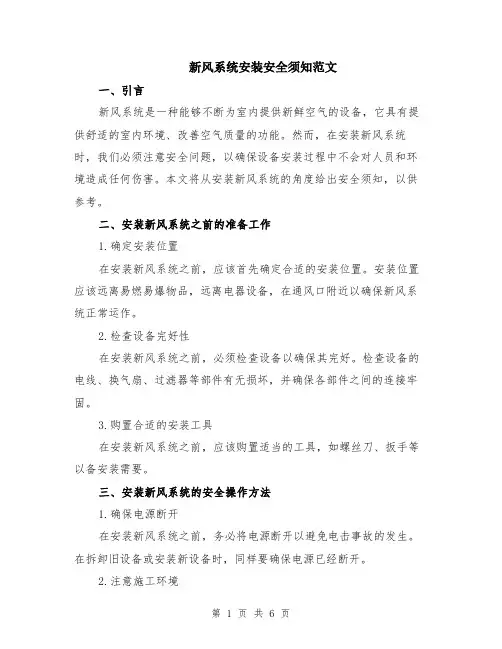

新风系统安装安全须知范文一、引言新风系统是一种能够不断为室内提供新鲜空气的设备,它具有提供舒适的室内环境、改善空气质量的功能。
然而,在安装新风系统时,我们必须注意安全问题,以确保设备安装过程中不会对人员和环境造成任何伤害。
本文将从安装新风系统的角度给出安全须知,以供参考。
二、安装新风系统之前的准备工作1.确定安装位置在安装新风系统之前,应该首先确定合适的安装位置。
安装位置应该远离易燃易爆物品,远离电器设备,在通风口附近以确保新风系统正常运作。
2.检查设备完好性在安装新风系统之前,必须检查设备以确保其完好。
检查设备的电线、换气扇、过滤器等部件有无损坏,并确保各部件之间的连接牢固。
3.购置合适的安装工具在安装新风系统之前,应该购置适当的工具,如螺丝刀、扳手等以备安装需要。
三、安装新风系统的安全操作方法1.确保电源断开在安装新风系统之前,务必将电源断开以避免电击事故的发生。
在拆卸旧设备或安装新设备时,同样要确保电源已经断开。
2.注意施工环境在安装新风系统时,必须注意施工环境的安全。
清理施工区域内的杂物,确保地面干燥稳定,以免施工时发生意外。
3.正确使用工具在安装新风系统时,必须正确使用工具。
如果需要使用电动工具,应该确保电源已经断开,并且持续检查工具的操作正常,以避免引发事故。
4.正确连接电线在安装新风系统时,必须正确连接电线。
首先,要确保电线的规格与设备相匹配,其次,要注意正确地接线,以免引发电源短路或其他电气问题。
5.注意安装位置在安装新风系统时,要注意选择合适的安装位置。
避免将新风系统安装在易燃易爆物品附近,避免将新风系统安装在高温环境或潮湿环境中,避免将新风系统安装在通风不良的地方。
6.安装过滤器在安装新风系统时,必须安装过滤器以确保空气质量。
在安装过滤器时,要注意按照规定的方法安装,并且定期更换过滤器以保证其正常使用。
7.检查安装是否牢固在安装新风系统时,必须检查安装是否牢固。
检查设备的各部件是否处于正确的位置,通过适当的固定装置确保设备不会松动或掉落。
新风施工组织设计一、引言随着人们对室内空气质量要求的提高,新风系统逐渐成为现代建筑中的重要组成部分。
为了确保新风系统的施工质量,提高施工效率,本文将阐述新风施工的组织设计。
二、施工目标本次新风施工的目标是确保新风系统的性能稳定,满足室内空气质量标准,同时确保施工周期短,成本低。
为了实现这些目标,我们将对施工过程进行详细的规划和管理。
三、施工流程1、施工准备:在施工前,我们需要对建筑结构进行详细勘察,确定新风系统的最佳布局。
同时,准备相关材料和设备,确保施工过程的顺利进行。
2、安装基础:根据勘察结果,在建筑结构中确定合理的安装位置,并安装新风系统的基座。
3、设备安装:将新风设备安装到基座上,同时连接相关的管道和电4、管道安装:根据设计图纸,安装新风系统的管道,确保管道布局合理,气流顺畅。
5、电气连接:将新风设备的电源线连接到建筑电源上,确保电气连接安全可靠。
6、调试与验收:完成施工后,对新风系统进行调试,确保系统正常运行,满足设计要求。
然后进行验收,对不合格的地方进行整改。
四、施工组织与管理1、人员组织:我们需要组建一支专业的施工团队,包括项目经理、工程师、技工等。
他们将负责整个施工过程的管理和实施。
2、材料管理:我们将对施工材料进行严格把关,确保材料质量符合要求。
同时,对材料进行分类管理,避免浪费和损坏。
3、进度管理:我们将制定详细的施工计划,包括施工周期、每日施工量等。
通过定期检查进度,确保施工按计划进行。
4、质量管理:我们将建立严格的质量管理体系,对每一道工序进行质量检查。
如果发现质量问题,立即进行整改,确保施工质量符合标5、安全措施:我们将实施全面的安全措施,包括但不限于穿戴防护设备、定期检查施工现场的安全状况、及时处理可能的安全隐患等。
6、环境保护:我们将遵守所有环保法规,尽量减少施工过程对环境的影响。
例如,合理安排作业时间,减少噪音和尘土的产生;妥善处理废弃物,保护环境卫生等。
五、结语通过以上的组织设计,我们希望能够确保新风施工的顺利进行,达到预期的施工目标。
新风系统解决方案第1篇新风系统解决方案一、项目背景随着社会经济的快速发展,人们生活品质的不断提高,室内空气质量已成为社会关注的焦点。
为了改善室内空气质量,提高居住舒适度,新风系统在住宅、商业及办公场所的应用越来越广泛。
本方案旨在为用户提供一套合法合规、高效节能、人性化设计的新风系统解决方案。
二、方案目标1. 提高室内空气质量,满足国家相关标准要求。
2. 降低能耗,实现绿色环保。
3. 提升居住、办公舒适度,满足用户个性化需求。
4. 确保系统安全可靠,便于维护管理。
三、方案设计1. 系统选型(1)根据建筑空间大小、人员密度、室内外温差等因素,选择合适的新风量及风压。
(2)选用高效节能、低噪音、具有过滤、净化、除湿等功能的新风设备。
(3)设备应符合国家相关标准,具备合法合规的生产许可和产品质量认证。
2. 系统布局(1)根据建筑结构特点,合理布局新风系统管道,确保室内空气质量均匀分布。
(2)新风入口、排风口位置应避免直接对向室外污染源,减少污染物进入室内的可能性。
(3)系统应具备独立控制功能,便于分区、分时段调节室内空气质量。
3. 通风策略(1)根据室内外气候条件,自动调整新风量,实现节能减排。
(2)采用智能控制系统,实现室内空气质量实时监测,确保系统运行在最佳状态。
(3)设置定时开关机功能,满足用户个性化需求。
4. 系统安全与维护(1)设备安装应符合国家相关标准,确保系统安全可靠。
(2)定期对系统进行清洁、检查和维护,保证系统长期稳定运行。
(3)提供详细的使用说明书和操作指南,便于用户了解系统性能及操作方法。
四、实施方案1. 前期调研(1)收集项目相关资料,了解建筑特点、用户需求、气候条件等。
(2)对现有新风系统进行评估,分析存在的问题及改进空间。
2. 方案设计根据前期调研结果,制定详细的新风系统设计方案,包括系统选型、布局、通风策略等。
3. 设备采购与安装(1)根据设计方案,采购符合要求的设备、材料。
