第8章 可编程逻辑器件一、选择题1．（多选）关于PROM和PAL的结构，以下叙述正确的是（）。
A.PROM的与阵列固定，不可编程B.PROM与阵列、或阵列均不可编程C.PAL与阵列、或阵列均可编程D.PAL的与阵列可编程【答案】AD【解析】PROM由存储矩阵、地址译码器和输出电路组成。
其中与阵列是固定的，不可编程，初始时所有存储单元中都存入了1，可通过将所需内容自行写入PROM而得到要求的ROM，PROM的内容一经写入以后（改变的是或阵列），不能修改。
PAL器件由可编程的与逻辑阵列、固定的或逻辑阵列和输出电路三部分组成。
二、填空题1．与PAL相比，GAL器件有可编程的输出结构，它是通过对______行编程设定其______的工作模式来实现的，而且由于采用了______的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
【答案】机构控制字；输出逻辑宏单元；E2CMOS2．PAL是______可编程，EPROM是______可编程。
【答案】与阵列；或阵列3．GAL 是______可编程，GAL 中的OLMC 称______【答案】与阵列；输出逻辑宏单元4．在图8-1所示的可编程阵列逻辑（PAL ）电路中，Y 1＝______，Y 3＝______。
图8-1【答案】；123234134124I I I I I I I I I I I I +++12I I ⊕【解析】×表示连通，在一条线上的×表示与，然后通过或门连接在一起。
三、简答题1．如图8-2所示为PAL16L8的一部分电路，试分析该电路，写出电路在X 控制下的函数F 对应于输入A 、B 、C 的逻辑表达式。
图8-2答：当X＝0时，F所在三态门选通；X＝1时，三态门关闭。
故该电路的逻辑关系式为：。
2．下面图8-3所示的3个卡诺图代表3个4变量逻辑的逻辑函数。
（1）用PROM实现，画出码点矩阵图；（2）用PLA实现，画出码点矩阵图。

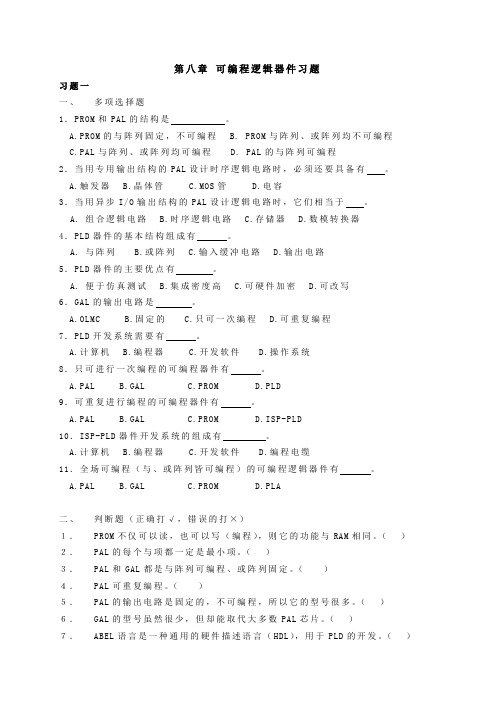

第八章可编程逻辑器件习题习题一一、多项选择题1．PROM和PAL的结构是。
A.PROM的与阵列固定，不可编程B. PROM与阵列、或阵列均不可编程C.PAL与阵列、或阵列均可编程D. PAL的与阵列可编程2．当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有。
A.触发器B.晶体管C.MOS管D.电容3．当用异步I/O输出结构的PAL设计逻辑电路时，它们相当于。
A.组合逻辑电路B.时序逻辑电路C.存储器D.数模转换器4．PLD器件的基本结构组成有。
A.与阵列B.或阵列C.输入缓冲电路D.输出电路5．PLD器件的主要优点有。
A.便于仿真测试B.集成密度高C.可硬件加密D.可改写6．GAL的输出电路是。
A.OLMCB.固定的C.只可一次编程D.可重复编程7．PLD开发系统需要有。
A.计算机B.编程器C.开发软件D.操作系统8．只可进行一次编程的可编程器件有。
A.PALB.GALC.PROMD.PLD9．可重复进行编程的可编程器件有。
A.PALB.GALC.PROMD.ISP-PLD10．ISP-PLD器件开发系统的组成有。
A.计算机B.编程器C.开发软件D.编程电缆11．全场可编程（与、或阵列皆可编程）的可编程逻辑器件有。
A.PALB.GALC.PROMD.PLA二、判断题（正确打√，错误的打×）１．PROM不仅可以读，也可以写（编程），则它的功能与RAM相同。
（）２．PAL的每个与项都一定是最小项。
（）３．PAL和GAL都是与阵列可编程、或阵列固定。
（）４．PAL可重复编程。
（）５．PAL的输出电路是固定的，不可编程，所以它的型号很多。
（）６．GAL的型号虽然很少，但却能取代大多数PAL芯片。
（）７．ABEL语言是一种通用的硬件描述语言（HDL），用于PLD的开发。
（）８．GAL不需专用编程器就可以对它进行反复编程。
（）９．在系统可编程逻辑器件ISP-PLD不需编程器就可以高速而反复地编程，则它与RAM随机存取存储器的功能相同。
第8章 可编程逻辑器件8.1试分析图8-1的与-或逻辑阵列，写出Y 1、Y 2、Y 3与A 、B 、C 、D 之间的逻辑函数式。
图8-1解：Y 1、Y 2、Y 3与A 、B 、C 、D 之间的逻辑函数式分别为：Y 1＝A'＋B ＋C ＋D'Y 2＝AB ＋A'B'＋CD'＋C'DY 3＝ABCD ＋A'B'C'D'8.2试分析图8-2的与-或逻辑阵列，写出Y 1、Y 2与A 、B 、C 、D 之间的逻辑关系式。
图8-2解：Y1、Y2与A、B、C、D之间的逻辑关系式分别为：Y1＝（AB'＋A'B＋CD）'当AB＝1时，Y2＝（CD'＋C'D）'，否则Y2呈现高阻态。
8.3 试分析图8-3中由PAL16L8构成的逻辑电路，写出Y1、Y2、Y3与A、B、C、D、E之间的逻辑关系式。
图8-3解：Y1、Y2、Y3与A、B、C、D、E之间的逻辑关系式分别为：Y1＝（A'B'＋A'C'＋A'D'＋A'E'＋B'C'＋B'D'＋B'E'＋C'D'＋C'E'＋D'E'）'Y2＝ABCD＋ACDE＋ABCE＋ABDE＋BCDEY 3＝ABCDE8.4 用PAL16L8产生如下一组组合逻辑函数。
画出与-或逻辑阵列编程后的电路图。
PAL16L8的电路图见图8-3。
解：先将组合逻辑函数化为与-或-非形式。
得到用PAL16L8的实现如图8-4所示。
图8-48.5 试分析图8-5给出的用PAL16R4构成的时序逻辑电路，写出电路的驱动方程、状态方程、输出方程，画出电路的状态转换图。
工作时，11脚接低电平。
图8-5解：若11脚接低电平，电路正常工作。
阎石《数字电子技术基础》笔记和课后习题详解第7章脉冲波形的产生和整形7.1复习笔记本章介绍矩形脉冲波形的产生和整形电路，详细介绍了常见的两种整形电路——施密特触发电路和单稳态电路，以及脉冲波形产生电路中，能自行产生矩形脉冲波形的各种多谐振荡电路，主要包括对称式和非对称式多谐振荡电路、环形振荡电路以及用施密特触发电路构成的多谐振荡电路等，还讲述了555定时器的工作原理和用它构成施密特触发电路、单稳态电路和多谐振荡电路的方法。
本章重点内容为：施密特触发电路、单稳态电路、多谐振荡电路的工作原理和各元器件参数关系；脉冲电路的分析计算方法；555定时器的应用。
一、概述1．获取矩形脉冲波形途径（1）产生：不用信号源，加上电源自激振荡产生波形。
（2）整形：输入信号源进行整形。
2．矩形脉冲特性参数描述矩形脉冲特性的主要参数如图7-1-1所示。
图7-1-1描述矩形脉冲特性的主要参数（1）脉冲周期T：周期性脉冲序列中相邻脉冲的时间间隔；（2）脉冲幅度V m：脉冲电压的最大变化幅度；（3）脉冲宽度t w：脉冲前沿0.5V m～脉冲后沿0.5V m的一段时间；（4）上升时间t r：脉冲上升沿0.1V m～0.9V m的时间；（5）下降时间t f：脉冲下降沿0.9V m～0.1V m的时间；（6）占空比q：t w与T的比值。
二、施密特触发器1．施密特触发器的结构和工作原理（1）电路结构：施密特电路是通过公共发射极电阻耦合的两级正反馈放大器，其结构如图7-1-2所示。
（2）电压传输特性：①T1饱和导通时的v E值必低于T2饱和导通时的值，故由截止变为导通的输入电压会高于T1由导通变为截止的输入电压，便可得到图7-1-3所示的电压传输特性；②V T＋：正向阈值电压；V T－：负向阈值电压；|V T＋－V T－|＝ΔV T：回差电压。
图7-1-2施密特触发电路图7-1-3施密特触发特性（3）性能特点：①输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同；②在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。
第八章半导体存储器和可编程逻辑器件一、填空题1、一个10位地址码、8位输出的ROM，其存储容量为或。
2、将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。
该ROM有根地址线，有根数据读出线。
二、综合题1、试写出图6-1所示阵列图的逻辑函数表达式和真值表，并说明其功能。
01F2F3图6-1 例6-1逻辑图2、试用256×4位的RAM扩展成1024×8位存储器。
3、下列RAM各有多少条地址线？⑴512×2位⑵1K×8位⑶2K×1位⑷16K×1位⑸256×4位⑹64K×1位4、写出由ROM所实现的逻辑函数的表达式。
(8分)Y1Y25、四片16×4RAM 和逻辑门构成的电路如图6-7所示。
试回答：AB AB 4AB AB 0地址线数据线图6-7 多片RAM 级联逻辑图⑴单片RAM 的存储容量，扩展后的RAM 总容量是多少？⑵图6-7所示电路的扩展属位扩展，字扩展，还是位、字都有的扩展？ ⑶当地址码为00010110时，RAM0~RAM3，哪几片被选中？6.用ROM 设计一个组合逻辑电路，用来产生下列一组逻辑函数。
画出存储矩阵的点阵图。
D C B A D C B A D C B A D C B A Y ⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=1 D C B A D C B A D C B A D C B A Y ⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=2 D C B D B A Y ⋅⋅+⋅⋅=3D B D B Y ⋅+⋅=47、画出实现下面双输出逻辑函数的PLD 表示。
D C AB CD B A D C B A D C B A D C B A f ABCC B A C B A C B A f ),,,( ),,(21+++=++=三、简答题1、可编程逻辑器件是如何进行分类的？2、GAL16V8的OLMC 中4个数据选择器各有多少功能？3、ROM 和RAM 有什么相同和不同之处？ROM 写入信息有几种方式？4、为什么用ROM 可以实现逻辑函数式？第八章 习题答案一、填空题1、2138K 2、11 16 二、综合题1、解：根据与阵列的输出为AB 的最小项和阵列图中有实心点·为1，无·为0，可以写出AB W F ==30B A AB B A B A W W W F +=++=++=3211B A B A B A F ⊕=+=2AB B A B A B A B A W W W F =+=++=++=2103从上述逻辑表达式可以看出，图6-1所示阵列图实现了输入变量A 、B 的四种逻辑运算：与、或、异或和与非。
