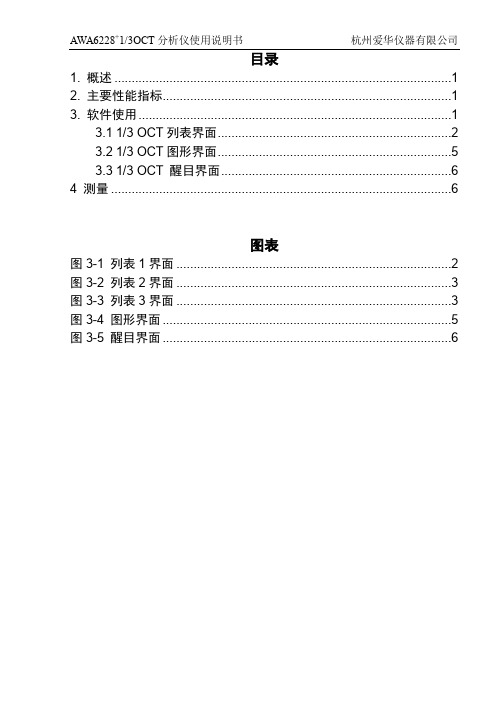

目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 1/3 OCT列表界面 (2)3.2 1/3 OCT图形界面 (5)3.3 1/3 OCT 醒目界面 (6)4 测量 (6)图表图3-1 列表1界面 (2)图3-2 列表2界面 (3)图3-3 列表3界面 (3)图3-4 图形界面 (5)图3-5 醒目界面 (6)1. 概述AWA6228+多功能声级计安装了1/3 OCT分析软件后可以对噪声进行频谱分析。
本章介绍了1/3 OCT分析软件的主要性能及使用方法。
2. 主要性能指标2.1主要功能：1/3倍频程频谱分析、积分测量2.2频率计权：并行A 、C、Z、B、D、T、U2.3时间计权：并行F、S2.4级线性范围：大于90 dB，1档量程2.5滤波器类型：并行(实时)倍频程，G=103/102.6滤波器中心频率：12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz共33个中心频率点2.7主要测量指标：频带瞬时声压级(L p)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(L eq,T)2.8实时分析：同时完成各中心频率点、SPL（A）、SPL（C）、SPL（Z）、SPL（B）、SPL（D）、SPL（T）、SPL（U）、的计算2.9积分时间：1s到99h59m59s任意设置2.10符合标准：GB/T 3785-2010 1级/ IEC 61672:2002 Class 1GB/T 3241-2010 1级/ IEC 61260:1995 Class 12.11数据存贮：最多1664组2.12测量界面：列表界面、图形界面和醒目界面2.13显示分辨率：醒目下0.01 dB，其他界面0.1 dB3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按键2秒12以上后放开，仪器进入开机界面，接着进入主菜单。
AWA6228型多功能声级计使用说明1.前言AWA6228型多功能声级计是一种用于测量环境中声音强度的仪器。
它可以广泛应用于工业、环境、建筑、交通等多个领域，用于评估噪音对人体健康和环境的影响。
本使用说明将详细介绍AWA6228型多功能声级计的特点、使用方法以及相关注意事项。
2.基本特点-宽频率测量范围：从31.5Hz到8kHz。
-高精度：测量精度为±1.5dB。
-高分辨率：分辨率为0.1dB。
-大屏幕显示：内置4.3英寸彩色液晶屏幕，显示直观、清晰。
-多种测量模式：支持瞬时测量、最大值测量、平均测量等多种模式。
-内置存储：可存储多组数据，并支持通过USB接口进行数据传输。
-便携设计：手持式设计，易于携带和操作。
3.使用方法3.1打开与关闭-打开：按下仪器顶部的开关按钮并保持按住，直到屏幕亮起。
-关闭：按住仪器顶部的开关按钮，直到屏幕关闭。
3.2测量模式选择-连续测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"连续测量"。
-最大值测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"最大值"。
-平均测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"平均值"。
3.3测量操作-定位：在需要测量的位置进行定位，确保仪器与声源的距离保持一致。
-测量：按下仪器顶部的"启动/停止"按钮，屏幕将显示当前测得的声级值。
-存储测量结果：按下仪器顶部的"存储/传输"按钮，屏幕将显示存储成功的消息。
4.注意事项-在测量之前，应确保仪器已经校准过。
如果未校准或校准过时，测量结果可能会产生偏差，影响测量的准确性。
-在测量过程中，应尽量避免与仪器直接接触，并保持一定的距离，以防止仪器自身引起的噪声对测量结果的影响。
-在测量过程中，应确保仪器的麦克风部分与要测量的声源保持垂直，并尽量避免遮挡，以保证测量结果的准确性。
AWA6228型多功能声级计操作规程1.参数设置用户第一次使用仪器时应按测量要求设置测量时间、统计用频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。
按下仪器的电源开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。
在测量界面下按下设置键也可直接进入参数设置。
注意：启动测量时不能进入参数设置。
1.1日历时钟调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面。
1.2测量时间设置进入参数设置界面下，可以将光标移到测量时间的h,m,上。
用参数键可以任意设置测量时间，也可按确定键分档选取测量时间。
T=00h00m00表示测量时间无限制（手动）直到积分结果大到超出范围为止。
分档的测量时间有：00h00m00、00h00m10、00h01m00、00h05m00、00h10m00、00h20m00、00h30m00、01h00m00、02h00m00、04h00m00、08h00m00、16h00m00、24h00m00.测量时间应按测量标准的要求进行设定，下次开机使用上次设置的测量时间。
1.3组名(测点名称)输入及选择仪器内部可以保存64个组名供用户测量过程中选用及修改，还可以预存256个组名，这256个组名保存在FLASHRAM中，需要通过计算机才能写入。
用户可在所有组名列表显示界面中将其调入到组名中，每个只能按顺序调入64个。
如果没有预存组名或已将预存组名调完，则仪器会自动生成64个不重复的组名。
用户可以为每个测量结果选择组名，组名也就是测点名称，它可由用户任意输入，最多14个字符。
进入设置界面，将光标移到“组名：”处，按下确定键进入组名编辑界面第一行显示当前组名，反白显示处表示当前输入光标的位置；中间是可选字符区；最下一行是输入方法菜单。
组名可以由用户任意输入英文或中文，当最下一行提示“英文”时表示当前为英文输入状态。
用户按光标键可以移动可选字符区的光标，当移到需要选取的字符上时，按确定键可以选中此字符，被选中字符代替第一行输入光标位置处的字符。
蓝博实验室仪器作业指导书（LBZY-024）AWA6228型多功能声级计作业指导书编制：王剑审核：蒋萍批准：李星1.1工作环境条件工作温度：-10～50℃，相对湿度：20％～90％。
测量应在无雨雪、无雷电的天气，风速为5m/s以下时进行。
1.2 参数设置：按下仪器开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。
1.2.1日历时钟调整将光标移到调整日历时钟处按确定键调整。
每月至少让仪器开机工作8小时以上，以便为内部后备电池充电，确保时钟显示的准确性。
1.2.2测量时间设置将光标移到测量时间的h,m,s上。
用参数键任意设置测量时间。
1.2.3组名(测点名称)输入及选择将光标移到“组名”处，按下确定键进入组名(测点名称)编辑界面，为每个测量结果编辑不同的组名(测点名称)，任意输入英文或中文。
1.2.4统计用频率计权的选择在启动分析统计之前，可以改为对所需频率计权或时间计权进行统计分析1.2.5 LCD显示对比度调节主菜单下按下参数键对LCD显示器的对比度大小进行调节，也可进入参数设置菜单，将光标移到“对比度”上，按参数键进行调节。
1.3 噪声测量：1.3.1噪声单次测量：①按标准要求在参数设置界面下设定好测量时间, 根据需要设定好统计用频率计权、组名、打印功能、短信发送、启动方式等参数；②进入测量菜单，将光标移到显示器最后一行的菜单条上，将第一个菜单项改为“噪声”，第二个菜单项改为“单次”，进入单次测量界面，按下启动/暂停键开始测量。
仪器启动测量后同时计算的所有测量指标，可在不同的显示内容和显示模式下切换；③测量过程中按下启动/暂停键可暂停测量，按输出键可停止测量并保存当前测量结果；如果需停止测量并清除当前测量结果，按删除键；如果需继续测量，可以再按启动/暂停键；④第二次测量时，如果相关系统参数一致，可直接按“启动/暂停”开始测量。
1.3.2二十四小时自动监测①根据需要设定好测量时间、统计用频率计权、组名等参数，检查并调整时钟。
目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 1/1 OCT列表界面 (2)3.2 1/1 OCT图形界面 (3)3.3 1/1 OCT 醒目界面 (4)3.4 1/1 OCT 室内界面 (5)4 测量 (5)目录图3-1 列表界面 (2)图3-2 图形界面 (3)图3-3 醒目界面 (4)图3-4 室内界面 (5)1. 概述AWA6228+多功能声级计安装了1/1 OCT分析软件后可以对噪声进行频谱分析。
本章介绍了1/1 OCT分析软件的主要性能及使用方法。
2. 主要性能指标2.1主要功能：1/1倍频程频谱分析、积分测量2.2频率计权：并行A 、C、Z2.3时间计权：并行F、S2.4级线性范围：大于90 dB，1档量程2.5滤波器类型：并行(实时)倍频程，G=103/102.6滤波器中心频率：16 Hz、31.5 Hz、63 Hz、125 Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz、16 kHz2.7主要测量指标：频带瞬时声压级(L p)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(L eq,T)、噪声评价数NR。
2.8实时分析：同时完成各中心频率、SPL（A）、SPL（C）和SPL（Z）的计算2.9积分时间：1s到99h59m59s任意设置2.10符合标准：IEC 61672:2002 Class 1，GB/T 3785-2010 1级IEC 61260:1995 Class 1，GB/T 3241-2010 1级2.11数据存贮：最多3328组2.12测量界面：列表界面、图形界面、醒目界面和室内界面2.13显示分辨率：0.1 dB，醒目下0.01 dB3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按1下方是存储空间的状态条，黄色为已使用。
按键，系统参数恢复到缺省值。
按键，时间计权由当前的F档改为S档。
AWA6228型多功能声级计操作规程一、适用范围AWA6228型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。
二、操作步骤1、声级计校准（1）将AWA6221型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。
（2）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。
校准菜单最下面一行是屏幕按钮条，有查阅（查看校准记录）、校准（启动声校准）、应用（将校准结果保存起来，并在以后的测量中使用新的灵敏度级）、修改（对自由场修正量、传声器灵敏度级、校准声压级进行修改）四个按钮条。
注意：传声器串号、机号、自由场修正值均在出厂时设定好，不能修改。
（3）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。
（4）校准完后，即可进行噪声测量。
2、测量噪声（1）设置①开机后屏幕显示主菜单，此时光标停在“测量”上，按“→”键，使光标停在“设置”上，按（确定）键进入设置菜单，此时光标停在“调整日历时钟”上，按确定键进入日历时钟设置，按“→”、“←”移动光标，按“▼”、“▲”键修改日历时钟，完成后按“C”返回上一级菜单。
②在设置菜单下，按“→”、“←”移动光标，按“▼”、“▲”键可修改测量时间、组名、组名选取方式。
③在设置菜单下，按“设置”键进入打印设置，按“→”、“←”移动光标，按“▼”、“▲”键可修改打印功能（自动、手动）、打印模式（有图、无图）等，设置完毕后按“C”键返回上一级菜单。
（2）在主菜单下，按“→”、“←”移动光标到“测量”上，按确定键进入测量菜单，右上角显示准备，按下“△/Ⅱ”启动/暂停键开始测量，测量完后自动保存，按“C”返回主菜单。
蓝博实验室仪器作业指导书(LBZY-024AWA6228型多功能声级计作业指导书编制:王剑审核:蒋萍批准:李星1.1工作环境条件工作温度:-10~50℃,相对湿度:20%~90%。
测量应在无雨雪、无雷电的天气,风速为5m/s以下时进行。
1.2 参数设置:按下仪器开/复位键,移动光标到“设置”菜单上,按确定键进入参数设置。
1.2.1日历时钟调整将光标移到调整日历时钟处按确定键调整。
每月至少让仪器开机工作8小时以上,以便为内部后备电池充电,确保时钟显示的准确性。
1.2.2测量时间设置将光标移到测量时间的h,m,s上。
用参数键任意设置测量时间。
1.2.3组名(测点名称输入及选择将光标移到“组名”处,按下确定键进入组名(测点名称编辑界面,为每个测量结果编辑不同的组名(测点名称,任意输入英文或中文。
1.2.4统计用频率计权的选择在启动分析统计之前,可以改为对所需频率计权或时间计权进行统计分析1.2.5 LCD显示对比度调节主菜单下按下参数键对LCD显示器的对比度大小进行调节,也可进入参数设置菜单,将光标移到“对比度”上,按参数键进行调节。
1.3 噪声测量:1.3.1噪声单次测量:①按标准要求在参数设置界面下设定好测量时间, 根据需要设定好统计用频率计权、组名、打印功能、短信发送、启动方式等参数;②进入测量菜单,将光标移到显示器最后一行的菜单条上,将第一个菜单项改为“噪声”,第二个菜单项改为“单次”,进入单次测量界面,按下启动/暂停键开始测量。
仪器启动测量后同时计算的所有测量指标,可在不同的显示内容和显示模式下切换;③测量过程中按下启动/暂停键可暂停测量,按输出键可停止测量并保存当前测量结果;如果需停止测量并清除当前测量结果,按删除键;如果需继续测量,可以再按启动/暂停键;④第二次测量时,如果相关系统参数一致,可直接按“启动/暂停”开始测量。
1.3.2二十四小时自动监测①根据需要设定好测量时间、统计用频率计权、组名等参数,检查并调整时钟。
AWA6228型多功能声级计 多功能声级计使用说明书 使用说明书目 录录1.1.概述概述....................................................................................................................................................................4 2.2.主要特点主要特点............................................................................................................................4 3.3.主要性主要性主要性能指标能指标....................................................................................................................4 4.4.结构特征结构特征............................................................................................................................6 5.符号符号、、缩写定义................................................................................................................7 6.6.按键按键....................................................................................................................................................................9 7.主要显示界面....................................................................................................................9 7.1 7.1 主菜单主菜单............................................................................................................................9 7.2 7.2 测量界面测量界面........................................................................................................................9 7.2.1 7.2.1 噪声测量界面噪声测量界面..........................................................................................................10 7.2.1.1 7.2.1.1 单次测量界面单次测量界面......................................................................................................10 7.2.1.2 24小时自动测量界面小时自动测量界面..........................................................................................................................11 7.2.2 7.2.2 定位测量界面定位测量界面..........................................................................................................12 7.2.3 7.2.3 倍频程频谱分析界面倍频程频谱分析界面..............................................................................................13 7.2.3.1 OCT 列表界面列表界面........................................................................................................................................13 7.2.3.2 7.2.3.2 醒目界面醒目界面..............................................................................................................13 7.2.3.3 7.2.3.3 图形界面图形界面..............................................................................................................14 7.2.3.4 7.2.3.4 室内界面室内界面..............................................................................................................14 7.2.4 7.2.4 机场噪声测量界面机场噪声测量界面................................................................................................14 7.3 7.3 设置界面设置界面......................................................................................................................15 7.3.1 7.3.1 设置第设置第1页..............................................................................................................15 7.3.2 7.3.2 设置第设置第2页..............................................................................................................16 7.3.3 7.3.3 设置第设置第3页..............................................................................................................16 7.4 7.4 调阅界面调阅界面......................................................................................................................17 7.5 7.5 校准界面校准界面......................................................................................................................17 8．使用方法........................................................................................................................18 8.1 8.1 参数设置参数设置......................................................................................................................18 8.1.1 8.1.1 日历时钟调整日历时钟调整..........................................................................................................18 8.1.2 8.1.2 测量时间设置测量时间设置..........................................................................................................18 8.1.3组名组名((测点名称测点名称))输入及选择输入及选择....................................................................................................................18 8.1.4 8.1.4 组名的查看组名的查看..............................................................................................................19 8.1.5 8.1.5 统计用频率计权的选择统计用频率计权的选择..........................................................................................20 8.1.6 LCD 显示对比度调节显示对比度调节................................................................................................................................20 8.1.7 SMS 设置设置. (20)8.2 8.2 噪声单次测量噪声单次测量..............................................................................................................20 8.3 24小时自动监测小时自动监测..........................................................................................................................................21 8.4 8.4 噪声频谱分析噪声频谱分析..............................................................................................................21 8.5 8.5 机场噪声测量机场噪声测量..............................................................................................................21 8.6 8.6 数据调阅数据调阅......................................................................................................................21 8.6.1单次测量结果的调阅单次测量结果的调阅................................................................................................................................21 8.6.2 24小时自动监测结果的调阅小时自动监测结果的调阅..................................................................................................................22 8.6.3 OCT 分析结果的调阅分析结果的调阅................................................................................................................................22 8.7 8.7 数据打印数据打印......................................................................................................................22 8.7.1 8.7.1 单次测量结果的单组打印单次测量结果的单组打印......................................................................................23 8.7.2 8.7.2 单次测量结果的多组打印单次测量结果的多组打印......................................................................................23 8.7.3 24小时测量结果打印小时测量结果打印..............................................................................................................................23 8.7.4 8.7.4 统计统计统计、、累积分布图打印..........................................................................................25 8.8 8.8 校准校准..............................................................................................................................25 8.8.1 8.8.1 采用采用AWA6221AWA6221（（B ）进行声校准进行声校准..............................................................................................................25 8.8.2 8.8.2 用活塞发声器进行校准用活塞发声器进行校准..........................................................................................25 8.8.3 8.8.3 直接输入灵敏度级直接输入灵敏度级..................................................................................................25 8.9 GPS 定位测量定位测量................................................................................................................................................25 9 SD 卡大容量存贮功能卡大容量存贮功能......................................................................................................................................26 9.1 9.1 大容量数据存贮大容量数据存贮..........................................................................................................26 9.1.1 9.1.1 开机自检开机自检..................................................................................................................26 9.1.2 9.1.2 数据调阅及打印数据调阅及打印......................................................................................................26 9.1.3 9.1.3 数据记录数据记录..................................................................................................................27 9.2 9.2 录音及回放录音及回放..................................................................................................................27 9.2.1 9.2.1 录音录音..........................................................................................................................27 9.2.2 9.2.2 回放回放..........................................................................................................................27 9.3 U 盘功能盘功能........................................................................................................................................................27 9.4 9.4 其它注意事项其它注意事项..............................................................................................................28 1010．．测量范围及本机噪声修正..........................................................................................28 11. 11. 过载指示过载指示......................................................................................................................29 附录一附录一：：装箱清单装箱清单（（标准配置标准配置））......................................................................................30 附录二附录二:: GPS 定位系统简介定位系统简介................................................................................................................................31 附录三附录三 指向性响应............................................................................................................32 附录四附录四 自由场响应............................................................................................................33 附录五附录五 延伸电缆的影响....................................................................................................34 附录六附录六 滤波器衰减特性. (35)更改记录及版本更改记录及版本说明说明说明版本版本时间时间说明说明V1.0V1.0 20082008--8-1010V1.1V1.1 20082008--1010--1010 加入倍频程本机电噪声加入倍频程本机电噪声、、机场噪声测量功能及相关说明机场噪声测量功能及相关说明 V1.2V1.2 20092009--3-2020 加入等间隔启动方式及自动开启加入等间隔启动方式及自动开启、、自动关机功能自动关机功能 V1.3V1.3 20092009--6-1717 加入室内测量界面加入室内测量界面，，可以自动判定是否超过国标规定值可以自动判定是否超过国标规定值 V1.4V1.420092009--8-1加入时区设置加入时区设置、、指向设置指向设置，，GPS 定位信息中加入了经度定位信息中加入了经度、、纬度的方向纬度的方向V1.5V1.5 20092009--9-3030频谱分析下量程改为四档频谱分析下量程改为四档，，图形界面下加入峰值频率显示。
AWA6228型多功能声级计操作规程1.前言2.准备工作2.1确保声级计电池充足，并且电源开关处于关闭状态。
2.2在测量前，确保声级计的麦克风是干净且无阻塞的。
2.3打开声级计盖板，检查并确认声级计的显示屏和按键是否正常工作。
3.开机与设置3.1打开声级计电源开关，等待仪器自检完成。
3.2根据需要，通过按键选择合适的声级计量程，并调整声级计的时间权重和频率权重。
3.3声级计默认设置为A频率权重、快速时间权重和最大量程。
如需更改设置，可参考声级计的用户手册进行操作。
4.测量操作4.1将声级计垂直放置于欲测量的位置，确保麦克风正对噪声源。
4.2观察声级计的显示屏，记录当前的声级读数。
4.3如需连续测量一段时间的声级，可使用声级计的存储功能或连接计算机通过USB接口进行数据记录。
5.校准和校验5.1定期进行声级计的校准和校验，以确保测量结果的准确性。
5.2校准声级计的最佳方式是使用标准声源进行比较测量。
校准过程需要按照声级计的用户手册中的指引进行操作。
5.3校验声级计的最佳方式是使用校验器进行检查。
校验器会发出特定的声音信号，声级计应当能够准确地测量到该信号。
6.注意事项6.1尽量避免在强烈的电磁辐射环境下使用声级计，以防止测量结果受到干扰。
6.2避免声级计的麦克风受到物体的遮挡，以确保噪声的测量准确。
6.3在测量过程中，尽量避免发出声音，以防止干扰声级计的测量结果。
7.结束测量测量结束后，及时关闭声级计电源开关，退出测量模式。
同时将声级计的麦克风盖板关闭，确保仪器的安全和使用寿命。
*****AWA6228+多功能声级计操作规程发布日期：****有效版本：第*版第*次修订受控状态：受控受控号：****编制人：**审核人：**批准人：**修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用AWA6228+多功能声级计，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于AWA6228+多功能声级计的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA6228系列的升级产品，测量范围超大，功能更强，功耗更低，并搭配彩屏液晶显示器。
A、C、Z三种并行（同时）的频率计权及F、S、I三种并行（同时）的时间计权，可以同时测量多种评价指标。
分析功能多，统计、积分、1/1 OCT、1/3 OCT、FFT和数字记录可以同步或异步启动。
低功耗、电池与外接电源自动切换功能的设计，以实现超长时间的持续测量。
4.2适用范围：该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。
4.3适用标准：GB 3096-2008 声环境质量标准GB 10070-88 城市区域环境振动标准GB 12348-2008 工业企业厂界环境噪声排放标准HJ/T48-1999GB 22337-2008 社会生活环境噪声排放标准GB12523-90 建筑业场界噪声标准GB12523-2011 建筑施工场界环境噪声排放标准HJ 707-2014 环境噪声监测技术规范结构传播固定设备室内噪声GB12524-90 建筑施工场界噪声测量方法HJ 706-2014 环境噪声监测技术规范噪声测量值修正GB/T 3785.1-2010 1级/IEC 61672-1:2013 Class 1GB/T 3241-2010 1级/IEC 61260-1:2014 Class 1Q/AQV 0008-2016 AWA6228+型多功能声级计（噪声分析仪）4.4主要技术指标4.4.1传声器组合：AWA14425型测试传声器和AWA14601型前置级，标配灵敏度级：-28 dB；4.4.2声压级测量范围：低量程：(20～132) dBA，(25-132) dBC，(30-132) dBZ高量程：(30～142) dBA，(35-142) dBC，(40-142) dBZ；4.4.3频率范围：10 Hz～20 kHz；4.4.4本机电噪声：低量程：小于12 dBA，17 dBC，22 dBZ高量程：小于23 dBA，27 dBC，32 dBZ；4.4.5 Ａ/Ｄ位数：24位；4.4.6采样频率：48 kHz；4.4.7检波特性：真有效值数字检波；4.4.8显示器：2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光亮度可自动调节或手动46级调节；4.4.9数据存储：标配3 MB ，最多存储积分测量结果3328组；4.4.10日历时钟：每月误差小于1分钟，可GPS授时、校时，内置后备电池；4.4.11电源：4节LR6碱性电池，可连续工作30小时左右，关背光测量时，可连续工作36小时以上；也可用DC 5 V±0.5 V、1 A外接电源；4.4.12电源切换：电池和外接电源同时供电，外接电源电压较高时，电池被切断；外接电源电压较低时，仪器自动切为电池供电；4.5 工作电源：4节LR6碱性电池，也可用DC 5 V±0.5 V、1 A外接电源；4.6 环境温度：-10 ℃～50 ℃；4.7环境湿度：25 %～90 %；5 仪器操作5.1主要显示界面显示界面主要有主菜单界面、测量界面、仪器设置界面、数据调阅界面和仪器校准界面。
AWA6228型多功能声级计使用说明
一、仪器常用符号：
见附件
二、仪器校准
本公司采用AWA6221（B）型声级校准器进行校准：
（第一次声校准时，根据AWA6221（B）型声级校准器的检定证书设定“校准器声压级”。
一般声级校准器的声压级是94.0dB，但当检定出的声压级不是94.0dB时，应按实际检定结果进行设定。
例如是94.2dB，此时应先将光标移到“修改”按钮上，按下“确定”键，再移动光标到“4.”上，用“△”、“▽”键调节数值到94.2。
按一下“△”、“▽”键数值向上或向下调节0.1dB，当按下“△”、“▽”键不放时，数值一次调节1dB，并连续调节，直到按键放开为止。
再将光标移到“修改”按钮上，按下“确定”键。
以上步骤只有在显示出的校准器声压级与使用声级校准器声压级不一样时才进行。
）将AWA6221B 型声级校准器套到传声器上，打开电源，稳定几秒后，将仪器的光标移到“校准”按钮上，按下校准器的开关（应持续2秒钟），再按下“确定”键，仪器开始自动校准。
在“LC”后显示声压级，这个声压级约等于校准器声压级减去自由场修正量。
在“Lpx”后显示灵敏度级。
在显示器的左上角显示一个数值，从0 跳到9 后停下来，仪器显示完成后。
将光标移到“应用”按钮上，按下分析仪面板上的“确定”键，新的传声器灵敏度级就被保存下来了，校准完成。
如果新校准出的灵敏度级与上一次保存的灵敏度级相差3dB 以上时，仪器会提示“两次灵敏度级相差超过3dB,能保存。
请再次确认校准无误。
应检查传声器是否损坏。
如果用户没有将光标移到“应用”上按下“确定”键，则分析仪还是使用原来的传声器灵敏度级。
三、仪器的设置
打开电源，进入设置界面，根据需要通过光标按钮移动光标、通过加减按钮调整数据和方式，依次设置时间、测量时间、选取组名等。
（再一次按下设置按钮翻页）
四、仪器的测量
本机选配了倍频程频谱分析模块，只要选定量程（共L\ML\MH\H四档）当仪器显示过载时应换下一档；仪器显示准备状态时按下测量按钮进行测量，当仪器显示测量完成后按下输出按钮测量数据。
所有数据均保存在仪器内，通过调阅按钮进行查阅。
（测量时建议选醒目界面，进入测量界面后在醒目界面选W－A“共有W－A、W－C、W－Z、63HZ等”；醒目后一栏选LP“共有LP、Leq、Lmax、Min”）（在醒目界面选择W－A和LP后显示数据即为A计权的瞬时值）
五、测量方法、注意事项和计算公司见工作场所物理因素测量第8部分：噪声。
3 测量方法
3.1 现场调查为正确选择测量点、测量方法和测量时间等，必须在测量前对工作场所进行
现场调查。
调查内容主要包括：
3.1.1 工作场所的面积、空间、工艺区划、噪声设备布局等，绘制略图。
3.1.2 工作流程的划分、各生产程序的噪声特征、噪声变化规律等。
3.1.3 预测量，判定噪声是否稳态、分布是否均匀。
3.1.4 工作人员的数量、工作路线、工作方式、停留时间等。
3.2 测量仪器的准备
3.2.1 测量仪器选择：固定的工作岗位选用声级计；流动的工作岗位优先选用个体噪声剂量计，或对不同的工作地点使用声级计分别测量，并计算等效声级。
3.2.2 测量前应根据仪器校正要求对测量仪器校正。
3.2.3 积分声级计或个人噪声剂量计设置为 A 计权、“S(慢)”档，取值为声级 LpA或等效声级 LAeq；测量脉冲噪声时使用“Peak(峰值)”档。
3.3 测点选择
3.3.1 工作场所声场分布均匀（测量范围内 A 声级差别﹤3dB(A)），选择 3
个测点，取平均值。
3.3.2 工作场所声场分布不均匀时，应将其划分若干声级区，同一声级区内声级差﹤3dB(A)。
每个区域内，选择 2 个测点，取平均值。
3.3.3 劳动者工作是流动的，在流动范围内，对工作地点分别进行测量，计算等效声级。
3.3.4 使用个人噪声剂量计的抽样方法参见附录 A。
3.4 测量
3.4.1 传声器应放置在劳动者工作时耳部的高度,站姿为 1.50m，坐姿为1.10m。
3.4.2 传声器的指向为声源的方向。
3.4.3 测量仪器固定在三角架上，置于测点；若现场不适于放置三角架，可手持声级计，但应保持测试者与传声器的间距＞0.5m。
3.4.4 稳态噪声的工作场所，每个测点测量 3 次，取平均值。
3.4.5 非稳态噪声的工作场所，根据声级变化（声级波动≥3dB）确定时间段，测量各时间段的等效声级，并记录各时间段的持续时间。
3.4.6 脉冲噪声测量时，应测量脉冲噪声的峰值和工作日内脉冲次数。
3.4.7 测量应在正常生产情况下进行。
工作场所风速超过 3m/s 时，传声器应戴风罩。
应尽量避免电磁场的干扰。
注意事项：在进行现场测量时，测量人员应注意个体防护。
六、取值方式
在噪声控制工程中，为了使声音的客观物理量与人耳的听觉特性相一致，人们在声级计中设置了三条频率计权网络：A，C和Z频率计权。
本机选配了倍频程频谱分析模块，所有计权方式数据均有，但基本取A计权值。
因为A计权是模拟人耳对声音的响应，使电信号的中、低频段有较大的衰减。
A计权滤波器覆盖频率范围为20Hz到20KHz。
使用A计权的测量通常标注dB(A)，例如LAeq，LAFmax，LAE等，A表示使用了A计权。
C计权声级是模拟高强度噪声的频率特性。
Z计权是对频率范围20Hz到20KHz的水平响应，±1.5dB，不
包括传声器响应。
使用个人噪声剂量计的抽样方法
抽样原则
在现场调查的基础上，根据检测的目的和要求，选择抽样对象。
2 抽样对象的选定在工作过程中，凡接触噪声危害的劳动者都列为抽样对象范围。
抽样对象中应包括不同工作岗位的、接触噪声危害最高和接触时间最长的劳动者，其余的抽样对象随机选择。
3 抽样对象数量的确定
每种工作岗位劳动者数不足 3 名时，全部选为抽样对象，劳动者大于 3 名时，按表 A.1 选择，测量结果取平均值。
表 A.1 抽样对象及数量
实际工作中，对于每天接触噪声不足 8h 时的工作场所，也可根据实际接触噪声的时间和测量(或计算)的等效声级，按照接触时间减半噪声接触限值增加
3dB（A）的原则，根据表 B.1 确定噪声接触限值。
表 B.1 工作场所噪声等效声级接触限值。
