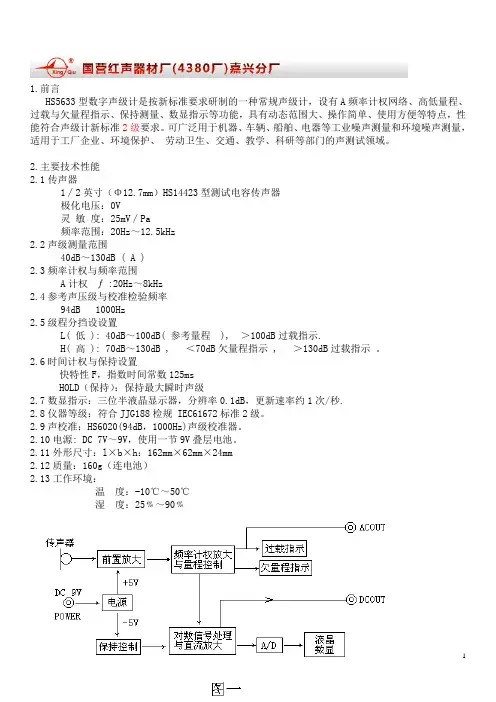

HS5633型数字声级计使用说明书

1.前言HS5633型数字声级计是按新标准要求研制的一种常规声级计，设有A频率计权网络、高低量程、过载与欠量程指示、保持测量、数显指示等功能，具有动态范围大、操作简单、使用方便等特点，性能符合声级计新标准2级要求。

可广泛用于机器、车辆、船舶、电器等工业噪声测量和环境噪声测量，适用于工厂企业、环境保护、劳动卫生、交通、教学、科研等部门的声测试领域。

2.主要技术性能2.1传声器1∕2英寸（Φ12.7mm）HS14423型测试电容传声器极化电压：0V灵敏度：25mV∕Pa频率范围：20Hz～12.5kHz2.2声级测量范围40dB～130dB ( A )2.3频率计权与频率范围A计权ƒ:20Hz～8kHz2.4参考声压级与校准检验频率94dB 1000Hz2.5级程分挡设设置L( 低 ): 40dB～100dB( 参考量程 ), ＞100dB过载指示.H( 高 ): 70dB～130dB , ＜70dB欠量程指示 , ＞130dB过载指示。

2.6时间计权与保持设置快特性F，指数时间常数125msHOLD（保持）：保持最大瞬时声级2.7数显指示：三位半液晶显示器，分辨率0.1dB，更新速率约1次/秒.2.8仪器等级：符合JJG188检规 IEC61672标准2级。

2.9声校准：HS6020(94dB，1000Hz)声级校准器。

2.10电源: DC 7V～9V，使用一节9V叠层电池。

2.11外形尺寸：l×b×h：162mm×62mm×24mm2.12质量：160g（连电池）2.13工作环境：温度：-10℃～50℃湿度：25﹪～90﹪大气压：65kPa～108kPa3 工作原理与结构功能3.1 HS5633数字声级计主要由传声器、前置放大、频率计权与量程控制、信号处理放大、电源、A/D变换器、液晶显示器等各部分组成。

工作原理框图如图一所示：3.2 声级计外形结构功能如图二所示1：传声器，将声信号转化为电信号，通过螺纹与前放连接。

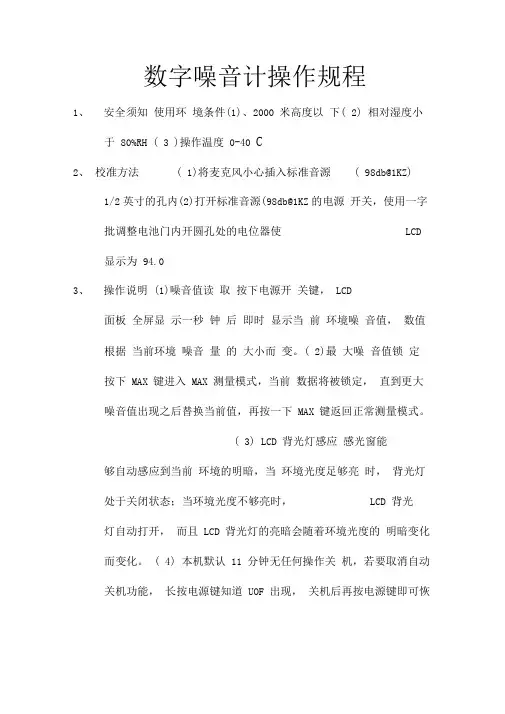

数字噪音计操作规程
1、安全须知使用环境条件(1)、2000 米高度以下( 2) 相对湿度小
于80%RH ( 3 )操作温度0-40 C
2、校准方法( 1)将麦克风小心插入标准音源( 98db@1KZ)
1/2英寸的孔内(2)打开标准音源(98db@1KZ的电源开关，使用一字批调整电池门内开圆孔处的电位器使LCD 显示为94.0
3、操作说明 (1)噪音值读取按下电源开关键，LCD
面板全屏显示一秒钟后即时显示当前环境噪音值，数值根据当前环境噪音量的大小而变。

( 2)最大噪音值锁定
按下MAX 键进入MAX 测量模式，当前数据将被锁定，直到更大
噪音值出现之后替换当前值，再按一下MAX 键返回正常测量模式。

( 3) LCD 背光灯感应感光窗能够自动感应到当前环境的明暗，当环境光度足够亮时，背光灯处于关闭状态；当环境光度不够亮时，LCD 背光
灯自动打开，而且LCD 背光灯的亮暗会随着环境光度的明暗变化而变化。

( 4) 本机默认11 分钟无任何操作关机，若要取消自动关机功能，长按电源键知道UOF 出现，关机后再按电源键即可恢
复自动关机功能。

4、注意事项（1）请勿将本仪器置于高温、潮湿的地方
使用（2）长时间不适用请取出电池，避免电解液露出损
坏本仪器（3）在室外场合测量噪音时，请将海绵球装于
麦克风上，避免麦克风直接北风吹到而测量到其他杂音。

hs5633型声级计使用方法
宝子们，今天来唠唠HS5633型声级计咋用哈。

这声级计拿到手呢，先得看看它的外观。

它有一些按键和显示屏，这些都是操作的关键部分。

在使用之前，要确保电池是安装好的哦。

要是没电，它可就罢工啦。

然后呢，咱就可以开机啦。

开机之后，它可能会有一个初始化的过程，这时候就耐心等一小下下。

这个声级计有不同的测量模式呢。

如果想测量环境的一般噪声，直接把它放在想要测量的地方就好啦。

就像你想知道客厅有多吵，就把它放在客厅的桌子上之类的。

不过要注意哦，周围别有啥东西挡住它的那个小“耳朵”，也就是拾音的部分，这样才能测准呢。

在测量的时候，显示屏上就会显示出噪声的数值啦。

这个数值就是当下环境噪声的大小哦。

如果数值一直在变，那也很正常，因为环境里的声音可能是波动的嘛。

要是想做更精确的测量，比如说测量某个特定声音源的噪声，那就要把声级计靠近那个声音源啦。

但是也别靠得太近，太近可能会影响测量的准确性呢。

就像你想测冰箱的噪声，把声级计放在离冰箱大概半米到一米的距离就比较合适啦。

用完之后呢，可别忘了关机哦。

要是一直开着，电池很快就没电啦。

而且啊，要好好保存它，别把它扔在乱七八糟的地方，不然下次用的时候可能就找不到或者弄坏了呢。

宝子们，HS5633型声级计使用起来其实并不复杂，只要按照这些小步骤来，就能轻松测量噪声啦。

声级计科技名词定义中文名称：声级计英文名称：（Sound Level Met)声级计是最基本的噪声测量仪器，它是一种电子仪器，但又不同于电压表等客观电子仪表。

在把声信号转换成电信号时，可以模拟人耳对声波反应速度的时间特性；对高低频有不同灵敏度的频率特性以及不同响度时改变频率特性的强度特性。

因此，声级计是一种主观性的电子仪器。

工作原理是由传声器将声音转换成电信号，再由前置放大器变换阻抗，使传声器与衰减器匹配。

放大器将输出信号加到计权网络，对信号进行频率计权（或外接滤波器) ，然后再经衰减器及放大器将信号放大到一定的幅值，送到有效值检波器（或外按电平记录仪），在指示表头上给出噪声声级的数值。

1）传声器是把声压信号转变为电压信号的装置，也称之为话筒，它是声级计的传感器。

常见的传声器有晶体式、驻极体式、动圈式和电容式数种。

1.1 动圈式传声器由振动膜片、可动线圈、永久磁铁和变压器等组成。

振动膜片受到声波压力以后开始振动，并带动着和它装在一起的可动线圈在磁场内振动以产生感应电流。

该电流根据振动膜片受到声波压力的大小而变化。

声压越大，产生的电流就越大，声压越小，产生的电流也越小。

1.2电容式传声器主要由金属膜片和靠得很近的金属电极组成，实质上是一个平板电容。

金属膜片与金属电极构成了平板电容的两个极板，当膜片受到声压作用时，膜片便发生变形，使两个极板之间的距离发生了变化，于是改变了电容量，位测量电路中的电压也发生了变化，实现了将声压信号转变为电压信号的作用。

电容式传声器是声学测量中比较理想的传声器，具有动态范围大、频率响应平直、灵敏度高和在一般测量环境下稳定性好等优点，因而应用广泛。

由于电容式传声器输出阻抗很高，因而需要通过前置放大器进行阻抗变换，前置放大器装在声级计内部靠近安装电容式传声器的部位。

2）放大器一般采用两级放大器，即输入放大器和输出放大器，其作用是将微弱的电信号放大。

输入衰减器和输出衰减器是用来改变输入信号的衰减量和输出信号衰减量的，以便使表头指针指在适当的位置。

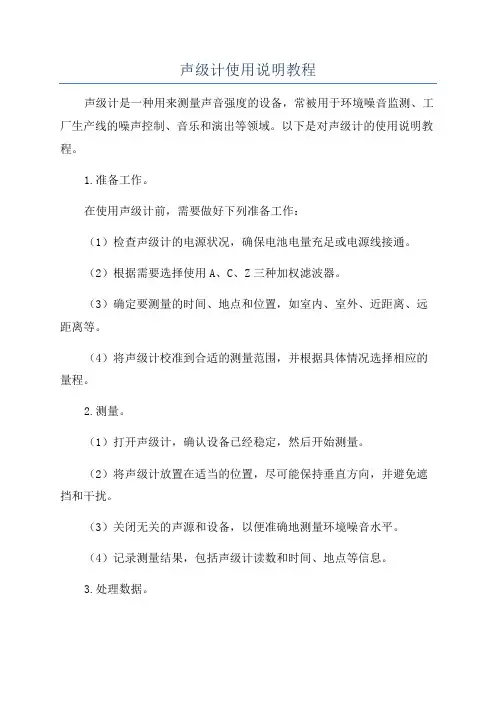

声级计使用说明教程
声级计是一种用来测量声音强度的设备，常被用于环境噪音监测、工厂生产线的噪声控制、音乐和演出等领域。

以下是对声级计的使用说明教程。

1.准备工作。

在使用声级计前，需要做好下列准备工作：
（1）检查声级计的电源状况，确保电池电量充足或电源线接通。

（2）根据需要选择使用A、C、Z三种加权滤波器。

（3）确定要测量的时间、地点和位置，如室内、室外、近距离、远距离等。

（4）将声级计校准到合适的测量范围，并根据具体情况选择相应的量程。

2.测量。

（1）打开声级计，确认设备已经稳定，然后开始测量。

（2）将声级计放置在适当的位置，尽可能保持垂直方向，并避免遮挡和干扰。

（3）关闭无关的声源和设备，以便准确地测量环境噪音水平。

（4）记录测量结果，包括声级计读数和时间、地点等信息。

3.处理数据。

在完成测量后，需要对获得的数据进行处理和分析，以便更好地理解环境噪声水平和声音强度等信息。

（1）将声级计读数转换成分贝值，并确定相应的加权滤波器。

（2）根据具体测量条件和要求，对分贝值进行修正和加权。

（3）比对测量结果和标准限制值，评估环境噪音水平是否达到安全标准。

（4）对比多次测量数据，分析噪声变化趋势和影响因素。

以上是声级计使用说明教程。

在使用中要注意保持测量环境稳定，选择合适的测量方法和参数，保持设备和数据的准确性。

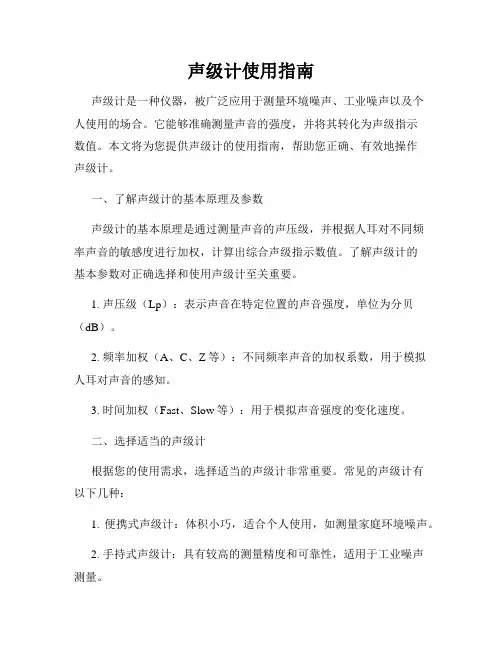

声级计使用指南声级计是一种仪器，被广泛应用于测量环境噪声、工业噪声以及个人使用的场合。

它能够准确测量声音的强度，并将其转化为声级指示数值。

本文将为您提供声级计的使用指南，帮助您正确、有效地操作声级计。

一、了解声级计的基本原理及参数声级计的基本原理是通过测量声音的声压级，并根据人耳对不同频率声音的敏感度进行加权，计算出综合声级指示数值。

了解声级计的基本参数对正确选择和使用声级计至关重要。

1. 声压级（Lp）：表示声音在特定位置的声音强度，单位为分贝（dB）。

2. 频率加权（A、C、Z等）：不同频率声音的加权系数，用于模拟人耳对声音的感知。

3. 时间加权（Fast、Slow等）：用于模拟声音强度的变化速度。

二、选择适当的声级计根据您的使用需求，选择适当的声级计非常重要。

常见的声级计有以下几种：1. 便携式声级计：体积小巧，适合个人使用，如测量家庭环境噪声。

2. 手持式声级计：具有较高的测量精度和可靠性，适用于工业噪声测量。

3. 专业声级计：具有更高的测量精度和更多的功能，适用于严格的环境噪声监测。

在选择声级计时，还需考虑以下因素：1. 测量范围：选择能够满足您测量需求的范围。

2. 精确度：较高的精确度能够提供更可靠的测量结果。

3. 响应时间：根据测量对象的特点选择合适的响应时间。

三、操作声级计的步骤正确操作声级计可以确保测量结果的准确性和一致性。

以下是声级计的操作步骤：1. 校准声级计：在使用声级计之前，确保对其进行校准。

可以通过使用校准器件或参照已知声压级进行校准。

校准声级计应遵循声级计的使用说明。

2. 选择合适的测量位置：根据测量对象的特点选择合适的测量位置，并确保声级计能够正确定位目标声音源。

避免干扰声源或障碍物对测量结果的影响。

3. 设置适当的参数：根据测量对象的特点，选择适当的频率加权和时间加权。

一般来说，A频率加权适用于模拟人耳对声音的感知，Slow时间加权适用于测量声音强度变化缓慢的场合。

1、目的
为保证本中心HS5633B型声级计的正常运转，确保测量的数据准确可靠，特制订本规程。

2、职责
仪器操作人员需严格按照此规规程执行。

3、适用范围
适用于公共场所噪声的测量。

4、操作方法
4.1打开电源开关，显示屏上显示WELCOME! HS5633B字样，进入测量状态，声级计处于M中量程档和F快计权特性，此时测量A计权瞬时声级LA。

4.2.如果测量声级过低，显示屏右上角欠压指示“Lo”出现，则按“量程”使其置于“L”抵挡量程。

4.3如果测量声级过高，显示屏右上角欠压指示“Ov”出现，则按“量程”使其置于“H”高挡量程。

4.4按“保持”键，显示屏右上角显示“Ho”，声级计处于最大值保持测量状态。

这时只有当更大声级到来时，该读数才会改变，否则将予保持。

5、注意事项
5.1 仪器所用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时放置5妥当。

5.2 仪器长期不用应取下电池，以免漏液损坏仪器。

5.3 仪器应避免放置于高温、潮湿、有污水、灰尘及含盐酸、碱成分高的空气或化学气体的地方，避免阳光直射。

5.4 禁止擅自拆卸仪器。

6、期间核查
6.1 每半年进行一次核查，并记录。

6.2 在相同环境，同一时间段，按照标准操作程序进行测量，连续测量五次，每次测量一组数据，两次测量相隔10分钟。

6.3 记录五次结果，并计算相对标准差及变异系数（Sv）。

6.4 Sv大于10%需要重复一次核查过程，若结果仍大于10%，则应查找原因，必要时进行仪器比对或者送检。

批准人：张晶修订人：编制人：陶利。

以下是HS5633B型通用声级计的说明书概述：1. 功能特点HS5633B型通用声级计是一款高性能、高精度的声级计，具有以下特点：-宽频带：HS5633B的频率响应范围为20Hz至20kHz，能够准确测量各种声音信号。

-高精度：HS5633B采用高精度的前置放大器和数字信号处理器，能够提供高精度的声级测量结果。

-多种测量模式：HS5633B提供多种测量模式，包括峰值保持、有效值测量、最大值保持、最小值保持、积分时间测量等。

-多种显示模式：HS5633B提供多种显示模式，包括数字显示、波形显示、频谱显示等，能够满足不同用户的需求。

-多种输出接口：HS5633B提供多种输出接口，包括数字输出、模拟输出、USB输出等。

2. 技术指标HS5633B的技术指标如下：-测量范围：20Hz至20kHz-测量误差：≤±1.5dB-采样率：10kHz-输入阻抗：≥10MΩ-输出阻抗：≤100Ω-电源电压：DC9V-尺寸：145mm x 75mm x 30mm3. 使用说明使用HS5633B型通用声级计时，需要注意以下几点：-连接前置放大器：将HS5633B的前置放大器连接到被测物体上，确保连接牢固可靠。

-设置测量模式：根据实际需要设置HS5633B的测量模式，包括峰值保持、有效值测量、最大值保持、最小值保持、积分时间测量等。

-设置显示模式：根据实际需要设置HS5633B的显示模式，包括数字显示、波形显示、频谱显示等。

-设置输出接口：根据实际需要设置HS5633B的输出接口，包括数字输出、模拟输出、USB 输出等。

-进行测量：将HS5633B的前置放大器与被测物体连接牢固后，进行测量。

以上是HS5633B型通用声级计的说明书概述，如果需要更详细的操作指南，请查阅HS5633B 的官方手册或在线教程。

HS5633型噪声监测仪
一. 应用范围及特点：
仪器性能符合《JJG188—2002声级计检定规程》和IEC61627《声级计》标准对２级要求。

HS5633型噪声监测仪是一种袖珍式的噪声测量仪器，它由液晶显示器显示测量“A”声级，具有“最大值保持”功能。

适用于环境交通噪声、机械和电气产品噪声的测量。

该机性能稳定、使用方便、体积小、重量轻、便于携带，特别适用于噪声的现场测量。

二. 主要技术指标及功能：
1、测量范围：（以2×10-5Pa为参考）
1) 低量程档L：40dB—100dB；
2) 高量程档H：70dB—130dB。

2、频率范围：31.5Hz～8kHz
3、频率计权：A计权；
4、显示器特性：数字自动显示，循环时间为1次/秒，分辨率0.1dB；
5、时间计权特性：F（快）
6、保持特性：保持最大有效值
7、电源：9V叠层电池一节，可连续工作8小时。

三. 其它：
１、选择附件：校准器；
２、尺寸：175mm×70mm×26mm；
３、质量：0.2kg（含电池）；
４、基本配置：主机、风罩、钟表起子、手提包。

1.目的便于操作人员正确使用声级计对设备噪音进行正确量测，保证产品质量，达到客户满意。

2.适用范围该仪器适用于设备的常规噪音测量，可以测量各种机器、车辆、船舶、电器等工业噪音，也可用于环境噪声、劳动保护、工业卫生的测量。

3.技术参数3.1 设备型号及品牌： AWA5633杭州爱华3.2 测量范围： 35dB～130Db(A)( 以 2*10-5 Pa 为参考 )3.3 频率范围： 20Hz～8kHz3.4 频率计权： A 计权3.5 时间计权： F（快）， S（慢）3.6 参考方向：为电容传声器的轴向3.7 允许误差：± 2dB3.8 显示： 4 位 LCD3.9 其它技术参数a.使用环境温度： 0-40 ℃b.电源：镍氢电池 4 节 1.2V （5#）c.外型尺寸： 270mm*72mm*32mmd. 重量： 300g4.仪器部件说明仪器箱主要部件如图 1前置放大器电容传声器测振仪主机显示器欠压指示灯图 1图 25.仪器的使用与操作5.1 使用前准备a. 检查电容传声器和前置放大器是否已安装好；b.检查电池是否已装好；c.声级计应定期送计量部门检定。

5.2 测量a. 声压级 Lp 的测量：按一下“开”键 1 秒后放开，仪器上的显示器全部点亮，接着显示电压， 2 秒后就可正常使用。

如果显示不正常，可再按一下“开”键。

这时液晶显示器上方显示“F”，仪器上显示的数值就是 A 计权声压级 Lp 。

液晶显示器每秒刷新一次，声压级Lp 实际指的是一秒内的最大声级。

如果被测噪声起伏较大，造成示值变化较大，按一下“F/S”键，使显示器上方显示“ S”可以增加平均时间使示值变化减小。

按一下“关”键,仪器上的液晶显示全部息灭，仪器关机。

b. 最大值 Lmax的测量：测量 Lmax，这时只要按一下“ Lmax/Reset”开关，使显示器左边显示“ Lmax”，显示的“ XX.X”值即为 Lmax值，并保持该值。
