hs5633型声级计使用方法
宝子们，今天来唠唠HS5633型声级计咋用哈。
这声级计拿到手呢，先得看看它的外观。
它有一些按键和显示屏，这些都是操作的关键部分。
在使用之前，要确保电池是安装好的哦。
要是没电，它可就罢工啦。
然后呢，咱就可以开机啦。
开机之后，它可能会有一个初始化的过程，这时候就耐心等一小下下。
这个声级计有不同的测量模式呢。
如果想测量环境的一般噪声，直接把它放在想要测量的地方就好啦。
就像你想知道客厅有多吵，就把它放在客厅的桌子上之类的。
不过要注意哦，周围别有啥东西挡住它的那个小“耳朵”，也就是拾音的部分，这样才能测准呢。
在测量的时候，显示屏上就会显示出噪声的数值啦。
这个数值就是当下环境噪声的大小哦。
如果数值一直在变，那也很正常，因为环境里的声音可能是波动的嘛。
要是想做更精确的测量，比如说测量某个特定声音源的噪声，那就要把声级计靠近那个声音源啦。
但是也别靠得太近，太近可能会影响测量的准确性呢。
就像你想测冰箱的噪声，把声级计放在离冰箱大概半米到一米的距离就比较合适啦。
用完之后呢，可别忘了关机哦。
要是一直开着，电池很快就没电啦。
而且啊，要好好保存它，别把它扔在乱七八糟的地方，不然下次用的时候可能就找不到或者弄坏了呢。
宝子们，HS5633型声级计使用起来其实并不复杂，只要按照这些小步骤来，就能轻松测量噪声啦。
声级计使用说明教程声级计是一种用于测量环境中声音强度的仪器。
它可以帮助我们了解不同场景下的噪音水平，并对环境噪音做出评估。
本篇文章将为您提供声级计的使用说明，以帮助您正确操作和解读测量结果。
一、声级计简介声级计是一种电子仪器，它通过测量声音的振动幅度来判断声音的强度。
通常，声级计测量结果以分贝（dB）为单位表示，分贝数越高，声音越强大。
二、声级计的准备在使用声级计之前，您需要准备以下物品：1. 声级计本体：确保声级计是经过校准和合法使用的。
2. 电池：确保电池充足，以供声级计正常工作。
3. 测量场所：选择需要测量声音的场所，请确保该场所没有其他影响测量结果的杂音。
三、声级计的使用步骤1. 打开声级计：根据声级计的具体型号，按下相应的电源开关将其打开。
确保显示屏上有电量指示。
2. 设置A/C权重：声级计可以选择使用A权重或C权重进行测量。
A权重适用于测量一般噪音场景，C权重适用于测量低频噪音。
根据实际情况，选择相应的权重模式。
3. 调节测量范围：根据测量场所的噪音水平，调节声级计的测量范围。
如果噪音较强，请选择较大的测量范围，以免数据溢出。
4. 进行测量：将声级计靠近要测量的声源，并按下“开始”或“测量”按钮，开始进行声音测量。
保持设备稳定，不要进行其他干扰操作，以确保测量结果准确可靠。
5. 结束测量：测量一段时间后，按下“停止”按钮结束测量。
声级计将会显示平均分贝数及最高分贝数等测量结果。
四、解读测量结果1. 平均分贝：声级计会显示测量时间内的平均分贝数，即该时间段内总声音的平均强度。
较低的分贝数表示较低的声音强度，而较高的分贝数表示较高的声音强度。
2. 最高分贝：声级计还会记录测量过程中的最高分贝数，即声音的峰值强度。
该数值可以帮助您了解在某一时间段内出现的噪音峰值。
3. 分贝范围：声级计会根据测量结果给出一个分贝范围，例如60-80dB。
这意味着在该时间段内测量到的声音强度范围在60到80分贝之间。

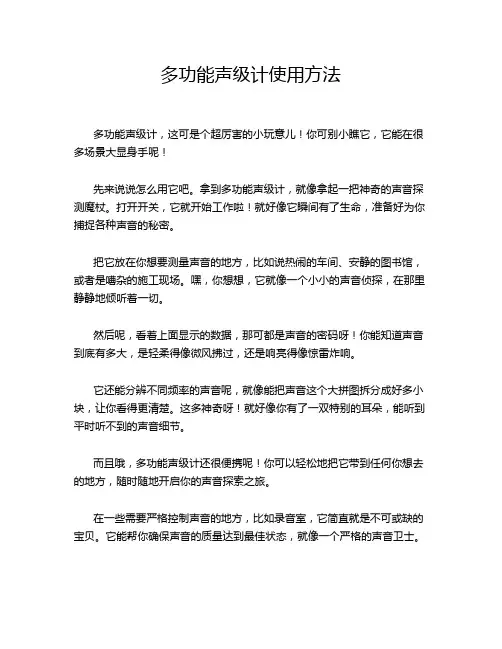

多功能声级计使用方法
多功能声级计，这可是个超厉害的小玩意儿！你可别小瞧它，它能在很多场景大显身手呢！
先来说说怎么用它吧。
拿到多功能声级计，就像拿起一把神奇的声音探测魔杖。
打开开关，它就开始工作啦！就好像它瞬间有了生命，准备好为你捕捉各种声音的秘密。
把它放在你想要测量声音的地方，比如说热闹的车间、安静的图书馆，或者是嘈杂的施工现场。
嘿，你想想，它就像一个小小的声音侦探，在那里静静地倾听着一切。
然后呢，看着上面显示的数据，那可都是声音的密码呀！你能知道声音到底有多大，是轻柔得像微风拂过，还是响亮得像惊雷炸响。
它还能分辨不同频率的声音呢，就像能把声音这个大拼图拆分成好多小块，让你看得更清楚。
这多神奇呀！就好像你有了一双特别的耳朵，能听到平时听不到的声音细节。
而且哦，多功能声级计还很便携呢！你可以轻松地把它带到任何你想去的地方，随时随地开启你的声音探索之旅。
在一些需要严格控制声音的地方，比如录音室，它简直就是不可或缺的宝贝。
它能帮你确保声音的质量达到最佳状态，就像一个严格的声音卫士。
在生活中，我们也可以用它来发现一些有趣的声音现象呀。
比如在公园里，你可以测测鸟儿的叫声有多大，和旁边的溪流声比一比。
总之，多功能声级计就是这么一个神奇又实用的东西。
它能让我们更好地了解声音的世界，让我们对周围的声音有更深刻的认识。
不用它，那不是太可惜了吗？难道你不想拥有这样一个能带你探索声音奥秘的小助手吗？。

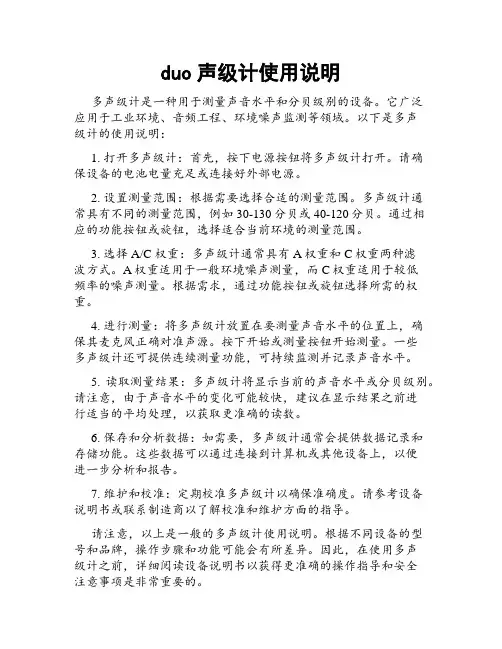

duo声级计使用说明多声级计是一种用于测量声音水平和分贝级别的设备。
它广泛应用于工业环境、音频工程、环境噪声监测等领域。
以下是多声级计的使用说明：1. 打开多声级计：首先，按下电源按钮将多声级计打开。
请确保设备的电池电量充足或连接好外部电源。
2. 设置测量范围：根据需要选择合适的测量范围。
多声级计通常具有不同的测量范围，例如30-130分贝或40-120分贝。
通过相应的功能按钮或旋钮，选择适合当前环境的测量范围。
3. 选择A/C 权重：多声级计通常具有A权重和C权重两种滤波方式。
A权重适用于一般环境噪声测量，而C权重适用于较低频率的噪声测量。
根据需求，通过功能按钮或旋钮选择所需的权重。
4. 进行测量：将多声级计放置在要测量声音水平的位置上，确保其麦克风正确对准声源。
按下开始或测量按钮开始测量。
一些多声级计还可提供连续测量功能，可持续监测并记录声音水平。
5. 读取测量结果：多声级计将显示当前的声音水平或分贝级别。
请注意，由于声音水平的变化可能较快，建议在显示结果之前进行适当的平均处理，以获取更准确的读数。
6. 保存和分析数据：如需要，多声级计通常会提供数据记录和存储功能。
这些数据可以通过连接到计算机或其他设备上，以便进一步分析和报告。
7. 维护和校准：定期校准多声级计以确保准确度。
请参考设备说明书或联系制造商以了解校准和维护方面的指导。
请注意，以上是一般的多声级计使用说明。
根据不同设备的型号和品牌，操作步骤和功能可能会有所差异。
因此，在使用多声级计之前，详细阅读设备说明书以获得更准确的操作指导和安全注意事项是非常重要的。
声级计使用说明教程
声级计是一种用来测量声音强度的设备，常被用于环境噪音监测、工厂生产线的噪声控制、音乐和演出等领域。
以下是对声级计的使用说明教程。
1.准备工作。
在使用声级计前，需要做好下列准备工作：
（1）检查声级计的电源状况，确保电池电量充足或电源线接通。
（2）根据需要选择使用A、C、Z三种加权滤波器。
（3）确定要测量的时间、地点和位置，如室内、室外、近距离、远距离等。
（4）将声级计校准到合适的测量范围，并根据具体情况选择相应的量程。
2.测量。
（1）打开声级计，确认设备已经稳定，然后开始测量。
（2）将声级计放置在适当的位置，尽可能保持垂直方向，并避免遮挡和干扰。
（3）关闭无关的声源和设备，以便准确地测量环境噪音水平。
（4）记录测量结果，包括声级计读数和时间、地点等信息。
3.处理数据。
在完成测量后，需要对获得的数据进行处理和分析，以便更好地理解环境噪声水平和声音强度等信息。
（1）将声级计读数转换成分贝值，并确定相应的加权滤波器。
（2）根据具体测量条件和要求，对分贝值进行修正和加权。
（3）比对测量结果和标准限制值，评估环境噪音水平是否达到安全标准。
（4）对比多次测量数据，分析噪声变化趋势和影响因素。
以上是声级计使用说明教程。
在使用中要注意保持测量环境稳定，选择合适的测量方法和参数，保持设备和数据的准确性。
多功能声级计使用方法
第一步：准备工作
1.确保声级计电池电量充足，或者连接外部电源。
2.将声级计放在要测量的位置上，并确保其不受外界干扰，如避免被风扇、机械设备等噪音源覆盖。
第二步：设置声级计
1.打开声级计，并按照说明书上的指示选择相应的测量范围。
通常声级计会有不同的测量范围，例如30-130分贝。
2.设置A或C频权，根据需要选择A频权或C频权。
A频权用于测量环境噪音，C频权用于测量机械设备等较高频率的噪音。
第三步：进行测量
1.确保声级计处于稳定状态后，按下“开始”按钮开始测量。
2.在测量过程中，保持安静，不要进行其他干扰性活动。
3.根据需求，进行连续测量或者短时测量。
连续测量可以得到一段时间内的平均声级，短时测量可以得到瞬间的最高声级。
第四步：测量结果处理
1.完成测量后，声级计会显示出测量结果，包括平均声级、最高声级等数据。
2.可以将结果保存下来，或者进行数据分析和处理。
第五步：注意事项
1.在使用声级计进行测量时，注意保证测量准确性。
测量时尽量避开反射物体，如墙壁、地板等，以免影响测量结果。
2.定期检查声级计的校准状态，如果发现需要重新校准，及时进行校准。
3.在操作声级计时，需要注意自己的安全，遵守相关的操作规程。
总结：
多功能声级计是一种非常实用的工具，可以帮助我们测量环境噪音，并提供详细的音量数据。
使用多功能声级计时，需要注意设置测量范围、频权以及选择适当的测量模式。
此外，还需要注意测量准确性，定期校准声级计，并遵守相关的操作规程，保障自己的安全。
声级计测量方法说明书一、引言声级计是一种用于测量环境中声音强度的仪器。
本说明书旨在介绍声级计的测量方法，以帮助用户正确操作声级计并获得准确的测量结果。
二、测量原理声级计是基于声音的压力级进行测量的。
声级计将声音信号转换为相应的电信号，再根据国际标准将电信号转换为相应的声压级。
声压级是以分贝（dB）为单位表示的。
三、测量前的准备1. 校准声级计：在进行测量之前，应确保声级计已经校准，并且校准结果有效。
2. 环境准备：测量环境应尽量保持安静，避免有其他噪音干扰。
四、测量步骤1. 打开声级计电源，确保电池电量充足或是连接了稳定的外部电源。
根据声级计的说明书操作电源开关。
2. 调整测量范围：根据预期的测量结果，选择合适的测量范围。
一般来说，选择的测量范围应略高于预测的最大声压级。
3. 选择合适的时间权重和频率权重：根据需要测量的声源类型，选择相应的时间权重（快速、慢速）和频率权重（A、C、Z）。
4. 将声级计置于合适位置：将声级计放置在离声源一定距离的位置，并确保声级计的麦克风正对着声源。
5. 启动测量：按下声级计上的启动/停止按钮，开始测量。
一般建议测量时间不少于2分钟，以获得更准确的结果。
6. 记录测量结果：根据测量需要，可以选择手动记录测量结果，或是使用声级计上的数据记录功能。
五、测量注意事项1. 避免遮挡：在测量过程中，应避免遮挡声级计的麦克风或是其它感应器。
2. 避免震动：在测量过程中应尽量避免对声级计的震动，以免影响测量结果。
3. 校准与维护：定期对声级计进行校准和维护，以确保测量结果的准确性和仪器的正常工作。
六、测量结果处理1. 数据分析：将声级计记录的数据导入计算设备，进行进一步的数据处理和分析。
2. 数据报告：根据需要，将测量结果制作成报告，以便用户更好地理解和使用测量结果。
七、安全注意事项1. 请遵循声级计的使用手册和相关安全规定，确保使用过程中的安全。
2. 不要将声级计暴露在高温、潮湿或是强烈的电磁场中，以免影响仪器的正常工作。
声级计使用指南声级计是一种仪器，被广泛应用于测量环境噪声、工业噪声以及个人使用的场合。
它能够准确测量声音的强度，并将其转化为声级指示数值。
本文将为您提供声级计的使用指南，帮助您正确、有效地操作声级计。
一、了解声级计的基本原理及参数声级计的基本原理是通过测量声音的声压级，并根据人耳对不同频率声音的敏感度进行加权，计算出综合声级指示数值。
了解声级计的基本参数对正确选择和使用声级计至关重要。
1. 声压级（Lp）：表示声音在特定位置的声音强度，单位为分贝（dB）。
2. 频率加权（A、C、Z等）：不同频率声音的加权系数，用于模拟人耳对声音的感知。
3. 时间加权（Fast、Slow等）：用于模拟声音强度的变化速度。
二、选择适当的声级计根据您的使用需求，选择适当的声级计非常重要。
常见的声级计有以下几种：1. 便携式声级计：体积小巧，适合个人使用，如测量家庭环境噪声。
2. 手持式声级计：具有较高的测量精度和可靠性，适用于工业噪声测量。
3. 专业声级计：具有更高的测量精度和更多的功能，适用于严格的环境噪声监测。
在选择声级计时，还需考虑以下因素：1. 测量范围：选择能够满足您测量需求的范围。
2. 精确度：较高的精确度能够提供更可靠的测量结果。
3. 响应时间：根据测量对象的特点选择合适的响应时间。
三、操作声级计的步骤正确操作声级计可以确保测量结果的准确性和一致性。
以下是声级计的操作步骤：1. 校准声级计：在使用声级计之前，确保对其进行校准。
可以通过使用校准器件或参照已知声压级进行校准。
校准声级计应遵循声级计的使用说明。
2. 选择合适的测量位置：根据测量对象的特点选择合适的测量位置，并确保声级计能够正确定位目标声音源。
避免干扰声源或障碍物对测量结果的影响。
3. 设置适当的参数：根据测量对象的特点，选择适当的频率加权和时间加权。
一般来说，A频率加权适用于模拟人耳对声音的感知，Slow时间加权适用于测量声音强度变化缓慢的场合。
声级计操作规程声级计操作规程声级计是一种用于测量声音强度的仪器，广泛应用于环境噪声监测、工业噪声控制和音频工程等领域。
为了正确、准确地使用声级计，以下是声级计操作规程。
1. 声级计的选择选择适合实际应用需求的声级计型号。
不同的声级计具有不同的测量范围和频率响应，用户应根据实际情况选择合适的型号。
2. 声级计的校准定期对声级计进行校准，在校准前和校准后进行全面的功能测试。
如果发现声级计的测量不准确，应重新校准或更换设备。
3. 声级计的准备确保声级计的电池充电充足，检查仪器是否完好无损。
确保声级计的麦克风达到清洁的状态，没有杂质或灰尘。
4. 测量环境的准备在进行测量之前，必须准备好测量环境。
确保没有其他噪声源干扰测量结果，并尽量消除背景噪音。
同时，避免自身对声级计的测量造成影响。
5. 声级计的正确使用确保声级计稳定地放置在测量位置，并避免与其他物体发生接触。
保持仪器正常工作状态，不要随意更改设置参数。
同时，避免遮挡声级计的麦克风。
6. 测量参数的设置根据需要设置合适的测量参数，包括频率重置、时间重置、响应时间等。
确保测量参数与实际测量要求相符。
7. 测量值的记录在测量过程中，要注意记录测量值和测量时间。
可以使用纸质记录表格或声级计自带的数据存储功能。
记录的数据可以用于后续分析和对比。
8. 测量结果的分析对测量结果进行合理的分析和解释。
可以根据测量结果判断是否超过环境噪声标准或其他标准要求，从而采取相应的控制措施。
9. 声级计的维护定期对声级计进行清洁和维护，包括清理麦克风、更换电池和存储器等。
在不使用声级计时，保持仪器存放在干燥、清洁和安全的地方。
10. 个人安全注意事项在使用声级计时，要注意个人安全。
避免长时间暴露在高噪声环境下，必要时佩戴个人防护设备，如耳塞或耳罩。
总结：声级计的正确操作和维护对于获得准确的测量结果至关重要。
按照上述操作规程，能够确保声级计的稳定工作和准确测量。
同时，要养成良好的使用习惯，做到及时校准、记录测量结果和定期维护，以保证声级计长期有效的运行。

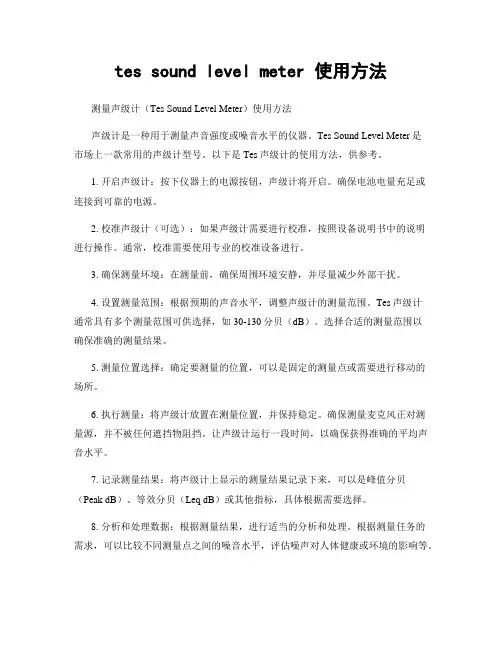

tes sound level meter 使用方法测量声级计（Tes Sound Level Meter）使用方法声级计是一种用于测量声音强度或噪音水平的仪器。
Tes Sound Level Meter是市场上一款常用的声级计型号。
以下是Tes声级计的使用方法，供参考。
1. 开启声级计：按下仪器上的电源按钮，声级计将开启。
确保电池电量充足或连接到可靠的电源。
2. 校准声级计（可选）：如果声级计需要进行校准，按照设备说明书中的说明进行操作。
通常，校准需要使用专业的校准设备进行。
3. 确保测量环境：在测量前，确保周围环境安静，并尽量减少外部干扰。
4. 设置测量范围：根据预期的声音水平，调整声级计的测量范围。
Tes声级计通常具有多个测量范围可供选择，如30-130分贝（dB）。
选择合适的测量范围以确保准确的测量结果。
5. 测量位置选择：确定要测量的位置，可以是固定的测量点或需要进行移动的场所。
6. 执行测量：将声级计放置在测量位置，并保持稳定。
确保测量麦克风正对测量源，并不被任何遮挡物阻挡。
让声级计运行一段时间，以确保获得准确的平均声音水平。
7. 记录测量结果：将声级计上显示的测量结果记录下来，可以是峰值分贝（Peak dB）、等效分贝（Leq dB）或其他指标，具体根据需要选择。
8. 分析和处理数据：根据测量结果，进行适当的分析和处理。
根据测量任务的需求，可以比较不同测量点之间的噪音水平，评估噪声对人体健康或环境的影响等。
9. 关闭声级计：使用完毕后，按下电源按钮关闭声级计，确保仪器处于关闭状态。
以上是Tes声级计的简要使用方法，通过正确操作声级计，可以准确测量声音强度并进行必要的分析。
在使用声级计进行测量时，应始终参考仪器的操作说明书以确保准确性和安全性。
ＡＷＡ５６６１型精密脉冲声级计 使用说明书杭州爱华电子仪器有限公司 2003年12月1目录1 概述………………………………………………………2 主要技术性能……………………………………………3 结构及功能…………………………………………………4 使用方法…………………………………………………… 4.1 使用前的准备…………………………………………… 4.2 A 声级、C 声级和声压级测量………………………… 4.3 最大声级的测量………………………………………… 4.4 风罩的使用……………………………………………… 4.5与外接滤波器连接使用…………………………………… 4.6 交流输出和RS-232C 输出的使用……………………… 4.7 校准………………………………………………………4.8 外接电源…………………………………………………4.9 电池检查及更换电池……………………………………4.10 计算机控制软件的使用…………………………………5 注意事项及常见问题………………………………………6 为计量目的规定的信息……………………………………附录A ：AWA14421型测试电容传声器在参考方向上的标称自由场响应。
附录B ：在近似参考环境条件下声级计在参考方向上的标称自由场响应。
附录C ：声级计在不同入射方向时的自由场响应。
附录D ：装上φ35×60风罩后，在没有风时声级计在不同方向上的标称自由场响应。
附录E ：延伸电缆的使用对测量的影响2 2 5 8 8 8 9 9 9 9 1011111112１ 概述 AWA5661型精密脉冲声级计是一种测量指数时间计权声级的通用声级计，其性能符合GB/T3785-1983和IEC61672-2002标准对1级声级计的要求，对射频场敏感度属X类。
本仪器由于采用了先进的数字检波技术，使得仪器的稳定性、可靠性大大提高。
而且动态范围大、操作简单、用途广。
外壳采用ABS工程塑料，外形美观，重量轻，便于携带；电池供电，功耗小；可外接滤波器进行频谱分析；RS232数字输出接口，可以和计算机联机进行远程遥控遥测，也可多台声级计组网，用计算机控制同时进行测量。
本仪器可以广泛用于各种机器、车辆、船舶、电器等工业噪声测量和环境噪声测量，尤其是可以用于测量脉冲噪声。
适用于工厂企业、环境保护、劳动卫生、教学、科研等领域。
AWA5661精密脉冲声级计共有4个品种。
其结构及工作原理相同，只是测试传声器和前置级不相同。
本说明书同时适用于这4种声级计，您所使用的声级计的型号为：型号名称机号传声器号AWA5661 基本型AWA5661A 高性能型AWA5661B 低声级型AWA5661C 高声级型2 主要技术性能（１） 传声器： 分别配用以下Φ１２．７ｍｍ（１／２“）测试电容传声器， 自由场响应，参考点为传声器膜片中心，它们在参考方向 的标称自由场响应见附录Ａ。
2传声器性能表声级计型号 话筒型号 极化电压 灵敏度 频率范围 ＡＷＡ５６６１ ＡＷＡ１４４２１ ０Ｖ ４０ｍＶ／Ｐａ ２０－１６０００Ｈｚ ＡＷＡ５６６１Ａ ＡＷＡ１４４２３ ０Ｖ ５０ｍＶ／Ｐａ １０－２００００Ｈｚ ＡＷＡ５６６１Ｂ ＡＷＡ１４４１３ ０Ｖ ５０ｍＶ／Ｐａ ２０－１６０００Ｈｚ ＡＷＡ５６６１Ｃ ＡＷＡ１４４１５ ２８Ｖ ５ｍＶ／Ｐａ ２０－１６０００Ｈｚ (2) 动态范围声级计型号 Ａ计权电本底 Ｃ计权电本底 Ｚ计权电本底 测量上限 ＡＷＡ５６６１ ＜２２ｄＢ（Ａ） ＜２７ｄＢ（Ｃ） ＜３２ｄＢ １４０ｄＢ ＡＷＡ５６６１Ａ ＜２０ｄＢ（Ａ） ＜２５ｄＢ（Ｃ） ＜３０ｄＢ １４０ｄＢ ＡＷＡ５６６１Ｂ ＜１５ｄＢ（Ａ） ＜２０ｄＢ（Ｃ） ＜２５ｄＢ １３５ｄＢ ＡＷＡ５６６１Ｃ ＜４５ｄＢ（Ａ） ＜５２ｄＢ（Ｃ） ＜６０ｄＢ １６０ｄＢ (3) 频率范围声级计型号 Ａ计权频率范围 Ｚ计权 电信号 ＡＷＡ５６６１ １６～１６０００Ｈｚ ２０～１６０００Ｈｚ ６～２４０００Ｈｚ ＡＷＡ５６６１Ａ １０～２００００Ｈｚ １０～２００００Ｈｚ ６～２４０００Ｈｚ ＡＷＡ５６６１Ｂ １６～１６０００Ｈｚ ２０～１６０００Ｈｚ ６～２４０００Ｈｚ ＡＷＡ５６６１Ｃ １６～１６０００Ｈｚ ２０～１６０００Ｈｚ ６～２４０００Ｈｚ 注：Z计权的允许误差为±2dB，电信号的允许误差为±2dB。
(4) 频率计权：A计权,C计权，Z计权（外接Z计权端子），在自由场中响应见附录B(5) 时间计权：F（快）,S(慢),I（脉冲）,Peak(峰值，需有计算机)(6) 检波器特性：真有效值,数字检波,峰值因数≥1034(7) 仪器精度：符合IEC61672 1级或GB/T3785 1级(8) 量程控制：手动，分三档，每档30dB 衰减，线性范围>60dB 。
(9) 总量程范围：（对1kHz 频率）以上量程是出厂时的值，当用户调过校准值或更换过传声器时，量程可能有所变化，具体范围在量程高、中时由过载指示和下限指示决定；在量程低时，测量上限由过载指示决定，下限由本底噪声决定。
（１０） 显示：3位半LCD 显示瞬时声级及最大声级，每秒刷新1次。
(11) 输出接口：交流输出（可外接滤波器），输出阻抗600Ω；RS —232C 接口。
(12) 校准：使用AWA6221型声级校准器（1级）或活塞发声器。
型号 量程开关位置 测量范围 （ｄＢ） 峰值因数１０时（ｄＢ） 峰值测量范围（ｄＢ） 高 ８０～１４０ ８０～１２３ １００～１４３ 中 ５０～１１０ ５０～９３ ７０～１１３ ＡＷＡ５６６１ 低 ２７～８０ ２７～６３ ４０～８３ 高 ８０～１４０ ８０～１２３ １００～１４３ 中 ５０～１１０ ５０～９３ ７０～１１３ ＡＷＡ５６６１Ａ 低 ２５～８０ ２５～６３ ４０～８３ 高 ７５～１３５ ７５～１１８ ９５～１３８ 中 ４５～１０５ ４５～８８ ６５～１０８ ＡＷＡ５６６１Ｂ 低 ２０～７５ ２０～５８ ３５～７８ 高 １００～１６０ １００～１４３ １２０～１６３ 中 ７０～１３０ ７０～１１３ ９０～１３３ ＡＷＡ５６６１Ｃ 低 ５０～１００ ５０～８３ ６５～１０３ (13) 电源：内部用4×LR6（5#）碱性电池，可连续工作10小时。
外接电源4.5V~6.5V，100mA。
(14) 外形尺寸：l×b×h(mm)：220×72×32。
(15) 质量：400g(连电池)。
(16) 使用条件：气温：-10℃~50℃相对湿度：25% ~90%气压：65kPa~108kPa3 结构及功能声级计的外形见图1，它由传声器、前置放大器和主机组成。
正常工作时应将测试电容传声器和前置放大器安装于主机头部，通过滚花螺母可将它们从声级计上取下，加上延伸电缆线，加入延伸电缆后对测量的影响见附录E。
前置级和声级计之间插头座引脚功能见图2。
声级计的外形呈尖形，以减小对声波的反射。
声级计外壳引起反射的标称影响及在不同入射方向时声级计的指向特性见附录C。
外壳用ABS塑料注塑而成，电池装在电池盒内，取下电池盖板可很方便的更换电池。
测量结果由3位半LCD显示，电源兼频率计权开关、时间计权开关、量程开关均为拨动式开关，位于声级计的正面中部。
灵敏度调节采用轻触按钮，位于仪器的正面左下方。
过载指示灯位于正面上方，最大值保持按钮位于声级计的右侧面。
声级计的下方底部有一个9芯插座用来连接滤波器等，引脚的定义及用途如图3。
56图1图2图3(1) 电源：+4.5～6.5V(2) 串行接收(3) 串行发送(4) 交流输入（至滤波器输出）(5) 电源地(6) 滤波器控制7(7) RTS(8) CTS(9) 交流输出（至滤波器输入）4 使用方法4.1 使用前的准备(1) 检查电容传声器和前置放大器是否已安装好。
(2) 检查电池是否已装好，如未安装则应推开声级计背面电池盖板，按正确极性安装好电池。
(3) 必要时，应使用声校准器对声级计进行校准，校准方法见４．７。
(4) 声级计应定期（如一年）送计量部门检定，以保证声级计的准确性。
4.2 A声级、C声级和声压级测量(1) 将电源兼频率计权开关推至中间位置”C”，声级计电源打开，LCD上所有的笔画同时显示2秒钟（用户可以检查LCD的好坏），然后开始显示瞬时C声级。
把电源兼频率计权开关打到最上面“A”位置，LCD上显示的就是A声级。
如果用户把Z计权端子插入下方底部9芯插座中，电源开关放在开的位置，则LCD上显示的就是声压级。
(2) 量程选择量程开关一般置于“中”档，如果声级过高，过载指示灯闪亮，则将量程开关置于“高”；如果声级太低，LCD中间出现“：”，则应将量程开关置于低档。
(3) 时间计权的选择一般测量采用快档“F”时间计权，如果读数变化较大，可采用慢档“S”时间计权。
如果被测噪声是脉冲噪声,则时间计权应选脉冲档（I），这是一种快上升（上升时间常数35ms），慢下降（下降时间常数1s）的时间计权特性, 可以较好反映短时间的8脉冲噪声信号大小。
4.3 最大声级的测量按一下声级计右侧按钮，LCD左边出现“+”号，声级计处于最大值保持测量状态。
这时，只有当更大声级到来时，该读数才会改变（升高），否则将予保持。
再按一下该按钮，“+”号消失，声级计又回到测量瞬时声级状态。
再按一下该按钮，“+”号又出现，可进行新的一次最大值测量。
4.4 风罩的使用当在有风的场合下进行测量时可以使用风罩以降低风噪声的影响。
用户可以选用不同风罩。
当选用S80风罩时，它降低风噪声能力大约为15~20dB。
当声级计装上风罩后，在没有风时声级计自由场特性的影响见附录D，图中也画出了对指向特性的影响。
4.5 与外接滤波器连接使用AWA5661型声级计可与AWA5721型倍频程滤波器和AWA5722型分数倍频程滤波器连接使用，以进行噪声的频谱分析。
将滤波器上方的9芯插头插入声级计下方的9芯插座，再用专用托架将两者固定，即可进行测量。
开启声级计电源，滤波器已自动接入声级计测量电路中，改变滤波器的中心频率，可以得到被测噪声的该频带声压级，进而获得整个频谱。
详见AWA5721型倍频程滤波器和AWA5722型分数倍频程滤波器的使用说明书。
进行频谱分析时，频率计权自动转为Z计权。
4.6 交流输出和RS—232C输出的使用从声级计下方9芯插头的第9脚可输出交流（AC）信号，供观察信号波形或信号处理使用。
交流输出的最大辐度为±1.5V(峰值)，输出阻抗为600Ω，当有外接设备时要求外接设备的输入阻抗大于50kΩ。
声级计的第2、3脚用来作RS—232C接口，通过它可以进行远程遥控遥测，它的波特率为19200，8位数据，1位9停止位，RS—232C接口控制见下表。
