公差与配合（摘自GB1800～1804－79） 1．基本偏差系列及配合种类
2．标准公差值及孔和轴的极限偏差值
孔的极限差值（基本尺寸由大于10至315mm）μm
注：标注▼者为优先公差等级，应优先选用。

形状和位置公差（摘自GB1182～1184－80）
形位公差符号
圆度和圆柱度公差μm
主参数d(D)图例
主参数d(D) mm
直线度和平面度公差μm 主参数L图例
主要参数L mm
平行度、垂直度和倾斜度公差μm
主参数L、d (D)图例
同轴度、对称度、圆跳动和全跳动公差确良μm
主参数d(D)、B、L图例
主参数d（D）、B、Lmm
表面粗糙度
表面粗糙度R a值的应用范围
微见刀痕
可见加工痕迹
微见加工痕迹
看不见加工痕迹
可辨加工痕迹的
方向
微辨加工痕迹的
方向
不可辨加工痕迹
的方向
暗光泽面
注：1. 粗糙度代号I为第一种过渡方式。

它是取新国标中相应最靠近的下一档的第
光洁度（旧国标）为▽5，R a的最大允许值取6.3。

因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。

2. 粗糙度代号Ⅱ为第2种过渡方式。

它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取
3.2。

因此，取该值提高了原表面粗糙度的要求和加工的成本。

轴尺寸的极限与配合

轴尺寸的极限与配合

平均值的大小可用（Xmax＋Ymax）/2公式计算，当Xmax＞ Ymax时，其计算结果为正值，为平均间隙；若为负值，即为 平均过盈。
∣Xmax∣＞∣Ymax∣时，Xa＝（Xmax＋Ymax）/2(正值)
∣Xmax∣＜∣Ymax∣时，Ya＝（Xmax＋Ymax）/2(负值)
过渡配合公差是间隙公差与过盈公差的合成，其数值等于最大 间隙与最大过盈代数差的绝对值，用Tｆ表示。
孔公差带相交叠
配合性质的判断
有基本偏差代号的尺寸标注中，可由基本偏差代号和公差 带图来判断其配合性质。
尺寸中只标注偏差的大小时，就要依据极限偏差的大小来 判断配合性质。
间隙配合：孔的下偏差(EI)大于或等于轴的上偏差(es)， 即： EI≥es
过盈配合：轴的下偏差(ei)大于或等于孔的上偏差(ES)； 即： ei≥ES
(3) 平均间隙就是中间位置。在数值上等于最大间隙与最小间 隙之和的一半，用Xa表示。 Xa＝（Xmax＋Xmin）/2
(4 ) 间隙配合公差是指最大间隙与最小间隙的差值，是表示间 隙允许变动的范围，用Tｆ表示。 Tｆ＝Xmax－Xmin 或 Tｆ＝Th＋Ts
间隙配合计算例题
例题：如某孔直径尺寸为 Ф 80，上偏差为0.030，下偏差为0；与其 配合的 轴 的直径尺寸为 Ф 80，上偏差为-0.030，下偏差为-0.049；
过盈配合计算例题
例题：如某孔的尺寸为 Ф 100，上偏差为-0.058，下偏差为-0.093； 轴的尺寸为 Ф 100，上偏差为0，下偏差为-0.022；求最大过盈和最
小过盈值、平均过盈、过盈配合公差各是多少？ 解： Lmax＝100＋(－0.058)＝99.942
Lmin＝100＋(－0.093)＝99.907 lmax＝100＋0＝100 lmin＝100＋(－0.022)＝99.978 Ymax＝Lmin－lmax＝99.907－100＝－0.093 Ymin＝Lmax－lmin＝99.942－99.978＝－0.036 Ya＝（Ymax＋Ymin）/2＝[－0.093＋(－0.036)]/2=－0.064 5 Tｆ＝Ymin－Ymax＝－0.036－(－0.093)＝0.057 思考：用偏差值作计算

3--第三章-孔轴的极限偏差和配合

3--第三章-孔轴的极限偏差和配合
背 如 流 ， 地 理老师
间隙配合——具有间隙的配合
2、固定连接的配合 例：火车轮与轴
过盈配合
—具有过 盈的配合
3、过渡连接
例：定位销与销孔的结合
过渡配合
一批孔和轴 ，可能具有间隙或过盈的配合。
3.1 基本术语及其定义
一、有关孔和轴的定义 1、孔——通常是指圆柱形内表面，也包括非圆柱形内表面 （由二平行平面或切面形成的包容面）。
0
+0.025 +0.018 +0.002
-
-0.025 -
-
-0.041
ø50 ø50 ø50
解： （1）最大间隙 Xmax=ES-ei=+0.025-(-0.041)= +0.066 mm
最小间隙 Xmin=EI-es=0-(-0.025)= +0.025 mm 配合公差T f =︱Xmax—Xmin︱=︱+0.066-(+0.025) ︱= 0.041 mm
φ20
Ymax Ymin Yav
φ20
平均过盈：Yav = (Ymax+ Ymin)/2
es
es
ei
Ymin=0
+
ES
0
ES=ei
_
EI
+
0
_
EI
3）过渡配合: 可能具有间隙或过盈的配合。
➢ 特点：孔的公差带与轴公差带相互交叠。 最大间隙：Xmax = Dmax－dmin = ES－ei 最大过盈：Ymax = Dmin－dmax = EI－es 平均过盈（间隙）：Yav ( Xav ) = (Xmax +Ymax )/2
➢ 孔公差：Th＝|Dmax－Dmin|＝|ES－EI| ➢ 轴公差：Ts＝|dmax－ dmin|＝|es － ei|

孔和轴的极限与配合

孔和轴的极限与配合

最小极限尺寸≤实际尺寸≤最大极限尺寸；
孔：Dmin≤Da≤Dmax
轴: dmin≤da≤dmax
1.1.3有关‘公差与偏差’的术语及定义
1）偏差
尺寸偏差是指某一尺寸减其基本尺寸所得的代数差。偏差有可能为正或 负，也有可能为零。
注： 由于尺寸有极限尺寸，实际尺寸之分，因此偏差可分为极限 偏差和实际偏差。
2.公差等级的选用 1）IT01、IT0、IT1级公差一般用于高精度量块和其它精密标准量块 的尺寸。 2）IT2~IT5级公差用于特别精密的零件尺寸。 3）IT5（孔到IT6）级公差用于高精度和重要表面的配合尺寸； 4）IT6（孔到IT7）级公差用于零件较精密的配合尺寸； 5）IT7~IT8级用于一般精度要求的配合尺寸；
计算下组配合尺寸的极限盈隙及配合公差。
孔为
60
0.030 0
mm，轴为
60
0.030 0.049
mm。
解： ∵EI＞es,∴为间隙配合,
Xmax=ES-ei=+0.030-(-0.049)=+0.079mm
Xmin=EI-es=0-(-0.030)=+0.030mm
Tf=│Xmax-Xmin│=│+0.079-(+0.030)│=0.049mm
最小间隙（Xmin） 对于间隙配合，孔的最小极限尺寸减轴的最 大间隙尺寸所得的代数差称为最小间隙。
Xmin＝Dmin－dmax＝(D＋ES)－(d＋es)＝EI－es 由上式可知，最小间隙等于孔下的偏差减去轴的上偏差的代数差。 最大间隙（Xmax）对于间隙配合，孔的最大极限尺寸减轴的最小 极限尺寸所得的代数差称为最大间隙。 Xmax＝Dmax－dmin＝(D＋ES)－(d＋ei)＝ES－ei 最大间隙也等于孔的上偏差减去轴的下偏差的代数差。 例 φ 50 00.039mm的孔与φ 50 00..0025m50 m的轴是间隙配合，求最大间隙和最小 间隙。 解：① 按极限尺寸计算 Xmax＝Dmax－dmin＝50.039－49.950＝＋0.089mm Xmin＝Dmin－dmax＝50－49.975＝＋0.025mm ② 按偏差计算 Xmax＝ES－ei＝0.039－(－0.050)＝＋0.089mm Xmin＝EI－es＝0－(－0.025)＝＋0.025mm

3 第三章 孔轴的极限偏差及配合

3 第三章 孔轴的极限偏差及配合
-0.066
1、在绘制公差带图时，必须标注零线（基本尺寸线）、基本尺
寸、偏差值、符号“0”和“±”。 2、若图中的基本尺寸和上下偏差都不标写量纲单位，这表示单
位均为mm.
例：基本尺寸D=25mm；孔的极限尺寸Dmax=25.021mm， Dmin=25mm，轴的极限尺寸dmax=24.980mm，dmin=24.967mm，


3、 判断下面标注是否正确？
10
0.021 0
10
0.021 0.03
10
0.021 0.035
10
0.021 0
4、 某工厂加工一批直径为
的轴类零件并抽样检查其
中的十个零件，实际测量尺寸分别为：
试判断哪些零件是合格零件？哪些零件是可修复的？哪些是 废品？
4、公差带图解 引入：由于公差、偏差（0.0Xmm) 与基本尺寸 (mm) 的数值 相差较大，不便用同一比例表示， 故采用公差带图。
第三章 孔、轴的极限与配合
§3.1 §3.2 §3.3 §3.4 基本术语及定义 公差与配合的标准化 公差与配合的选用 大尺寸、小尺寸公差与配合简介

本章研究对象：尺寸精度
引入：圆柱体结合（包括平行平面的结合）是机械产品中应用 最广泛的一种结合形式。圆柱结合的精度影响机械产品的使用 性能和寿命。根据不同的使用要求，轴、孔装配后会形成三类 配合关系： 间隙配合 1、相对运动的配合 例：滑动轴承与轴的配合
二、有关尺寸的术语及定义
1、尺寸
是以特定单位（mm) 表示线性尺寸值的数值。包括直径、 长度、宽度、高度、中心距等。
２、基本尺寸 （孔，轴）（D，d）
由设计确定的尺寸，(在我们研究公差时作为已知量）应尽量 按标准选取(尽量选优先数)； ★ 计算偏差的起始尺寸 ★如果孔轴相互配合

极限与配合尺寸大于3150至10000 mm孔、轴公差与配合

极限与配合尺寸大于3150至10000 mm孔、轴公差与配合

注： 公差带打 * 者不用于配合（ 下同）
D8 C11 C10 CD11 CD10 D11 D10 D9
E8 E9
5 孔和轴的配合一般采用基孔制的同级配合。 6 未注公差尺寸的公差等级规定为 IT12 至 IT18。一般孔用 H，轴用 h，长度用 1 IT （ 即 Js 或 js ） 。 2 7 除采用互换性生产外，还可按照 JB/ZQ 4716-2006 《 配制配合 》 的规定，采用配制配合。
r +845 +885 +720 +680 6 +940 +980 +720 +680 7 +1765 +1915 +2200 +2400 +2750 +3050 +3510 +3810 +4380 +4780 +4400 +4000 +3500 +3200 +2800 +2500 +2200 +2000 +1750 +1600 6
>9 000~10 000 -380 -600 -940 -1500 -2400 -3800 -6.0
返回总目录
返回分目录
后退
3
JB/ZQ 4006-2006
返回总目录
返回分目录
续表 3
后退
4
公 基本尺寸 （mm） >3 150~3 550 8* ±205 ±250 ±310 ±380 ±470 9* ±330 ±400 ±490 ±600 js 10* 11* ±825 12** 13**
表1
标准公差数值
μm
IT10 1 1 1 1 2

第一章 孔与轴的极限与配合


基孔制时最小过盈 Ymin = ES - ei = (+ ITn) -ei 基轴制时最小过盈 Ymin = ES – ei = ES - (-ITn-1) 所以 ITn -ei=ES+ITn-1 由此得出孔的基本偏差 ES=-ei+ ∆
+0.039 0
轴为
φ 50 −0..025 − 0 050
最大实体尺寸：孔为Φ50 mm，轴为49.975 mm 最小实体尺寸：孔为Φ50 .039 mm，轴为49.950 mm
7.作用尺寸
在配合面的全长上，与实际孔内接的最大理想轴的尺寸，称为孔的 作用尺寸。与实际轴外接的最小理想孔的尺寸，称为轴的作用尺寸。
IT6=10i=13.1 ≈ 13 µm IT7=16i=20.96 ≈ 21 µm
二、 基本偏差系列 基本偏差是国标使公差带位置标准化的唯一指标。
国标规定了孔、轴28种公差带位置，分别用拉丁字母表示。 去掉26个英文字母中的I、L、O、Q、W(i 、 l 、 o 、 q 、 w)， 加上7个双字母CD、EF、FG、JS、ZA、ZB、ZC（cd、ef、fg、 js、za、zb、zc），共28种。
用特定单位表示长度值的数字。广义地说，尺寸也包括以 角度单位表示角度尺寸的数值。
2 .基本尺寸
设计中由经验或根据计算得到。 孔、轴配合的基本尺寸相同。 孔：D 轴：d
3.孔和轴 孔：工件的圆柱形内表面，也包括非圆柱形内表面。 轴：工件的圆柱形外表面，也包括非圆柱形外表面。
4 .实际尺寸
通过测量获得的尺寸。 “局部实际尺寸”
第一章
孔与轴的极限与配合
第一节 概述
发展状况： 1959年，我国颁布了《公差与配合》国家标准（参照苏联）； 1979年，随着科技的发展和交流，进行了修订（参照国际标 准）； 1992、1996年，又重新进行修订，并更名《极限与配合》

孔、轴的极限与配合

⑤ 基本偏差 在极限与配合制中,用以确定公差带 相对于零线位置的上偏差或下偏差，数值均 已标准化，一般为靠近零线的那个极限偏差 。
二、有关尺寸偏差、公差的术语及定义
2、公差
① 尺寸公差（简称公差）最大极限尺寸与最小极限 尺寸之代数差的绝对值。允许尺寸的变动量。孔 、轴的公差分别用Th和Ts表示。 Th=︱ Dmax- Dmin ︱= ︱ ES-EI︱ Ts=︱ dmax- dmin ︱= ︱ es-ei︱
实际尺寸
一、有关孔、轴和尺寸的术语及定义
⑤ 最大实体尺寸（MMS）：对应于孔或轴的最 大材料量（实体大小）的那个极限尺寸， 即 ：轴的最大极限尺寸dmax；孔的最小极限尺 寸Dmin。
⑥ 最小实体尺寸（LMS）：对应于孔或轴的最 小材料量（实体大小）的那个极限尺寸， 即 ：轴的最小极限尺寸dmin；孔的最大极限尺 寸Dmax。
二、有关尺寸偏差、公差的术语及定义
3、公差带图
➢ 尺寸公差带：表示零件的尺寸相对其基本尺寸所允许变动 的范围，叫做尺寸公差带。图解方式为公差带图。 由代表上、下偏差的两条直线所限定的一个区域。
公差带有两个基本参数，即公差带大小与公差带位置。大 小由标准公差确定，位置由基本偏差确定。
二、有关尺寸偏差、公差的术语及定义
极限尺寸和最小极限尺寸,分别用符号 Dmax和dmax ，Dmin和dmin表示。
极限尺寸根据精度设计要求而定，目的是限制加工 零件的实际尺寸变动范围。
一、有关孔、轴和尺寸的术语及定义
基本尺寸与极限尺寸
一、有关孔、轴和尺寸的术语及定义
④ 实际尺寸 指零件加工后通过测量获得的某一孔、轴 的尺寸 ，分别用符号：Da,da表示 孔和轴的实际尺寸的合格条件分别为： Dmin≤Da≤Dmax ；dmin≤da≤dmax

互换性与测量技术基础-第2章 孔、轴极限与配合及其尺寸检测公差与配合


0.0025mm
过渡配合
以上几种孔、轴配合公差带示意图如下： 示意图中数字的单位：（公称尺寸为 mm ,极限偏差为μm ）
间隙配合
过盈配合
过渡配合
5. 配合制
用标准化的孔、轴公差带（即同一极限制的孔和轴）组成
各种配合的制度称为配合制。
GB/T 1800.1-2009规定了两种基准制（基孔制和基轴制）来获
公差，零线以上为正偏差，以下为负偏差。 • • 尺寸公差带：由代表上、下 • 偏差的两条直线所限定的一个区域。
•
要学生掌握公差带
•
示意图的正确画法！！
•
图2.6 孔、轴公差带示意图
2.1.4 有关偏差和公差的术语和定义（续）
4. 极限制
公差带有两个基本特征参 大小（Th 、Ts ）
数：
位置ES(es）或EI(ei)
0
(2) es=dmax-D=49.975-50=-0.025(mm) -
-25
ei=dmin-D=49.959-50=-0.041(mm)
-41
（3）Th=Dmax-Dmin=ES-EI=0.025-0=0.025(mm)
TS=dmax-dmin=es-ei=-0.025-(-0.041)=0.016(mm)
得各种配合。
（1）基孔制
定义：是指基本偏差为一定的孔的公差带，与不同基本偏差
的轴的公差带形成各种配合的一种制度（参见图2.12所示）
注意！！ 基孔制的孔为基准孔
它的基本偏差（下
极限偏差） 为零 ，即 EI=0 ，公差带位于零线上方。而基孔
制的轴为非基准轴。
一般孔、轴配合优先选用基孔制（后面会详细讲到）。
P32 图2.12 基孔制配合的几种情况（表达1）

极限与配合的术语及定义

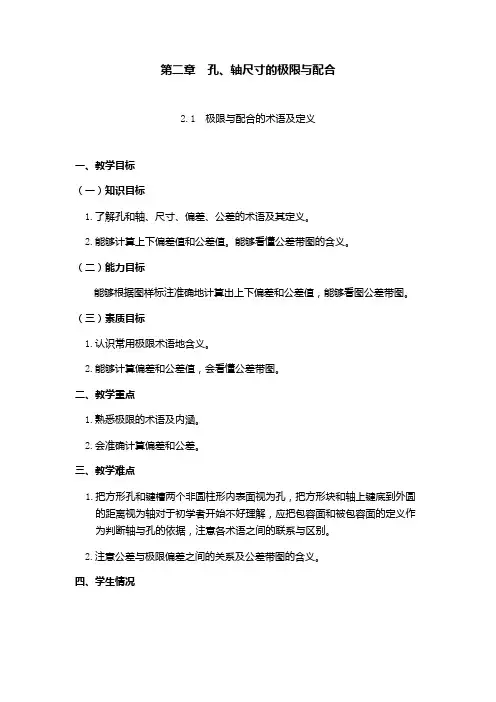

第二章孔、轴尺寸的极限与配合2.1 极限与配合的术语及定义一、教学目标（一）知识目标1.了解孔和轴、尺寸、偏差、公差的术语及其定义。

2.能够计算上下偏差值和公差值。

能够看懂公差带图的含义。

（二）能力目标能够根据图样标注准确地计算出上下偏差和公差值，能够看图公差带图。

（三）素质目标1.认识常用极限术语地含义。

2.能够计算偏差和公差值，会看懂公差带图。

二、教学重点1.熟悉极限的术语及内涵。

2.会准确计算偏差和公差。

三、教学难点1.把方形孔和键槽两个非圆柱形内表面视为孔，把方形块和轴上键底到外圆的距离视为轴对于初学者开始不好理解，应把包容面和被包容面的定义作为判断轴与孔的依据，注意各术语之间的联系与区别。

2.注意公差与极限偏差之间的关系及公差带图的含义。

四、学生情况由于名词术语较多，平时与实践接触的机会也少，所以要给学生一个理解接受的过程，每个术语表达一定要清楚，特别注意它们之间的区别。

只要概念清楚，计算不会有困难。

五、教学思路设计从实例出发讲解各种术语，必要时设疑提问，最后归纳总结。

公差值的计算由学生自己按术语的含义去做。

六、教学安排2学时以讲授为主，配合提问，计算部分请学生上台演示，最后教师总结提高。

七、教学过程（一）复习旧课1.讲评作业完成情况及存在共同问题。

2.提问：误差与公差的区别是什么？标准与标准化有什么区别？举例说明。

（二）导入新课以教材中图2－1为例来引入新课，此图中的尺寸均为为孔，图2－2均为轴。

孔和轴的形状非要是圆形的吗？请回到图2－1、2，看看本课程对孔和轴的定义又是什么？（三）新课教学1.孔和轴的定义及其特点（1）孔图2－1通常是指工件的圆柱形内表面。

它的特点应当是装配后孔是包容面或者加工过程中零件的实体材料变少，而孔的尺寸由小变大。

所以非圆柱的内表面，只要是包容面就称之为孔。

（2）轴图2－2通常是指工件的圆柱形外表面。

它的特点应当是装配后轴是被包容面或者加工过程中零件的实体材料变少，而轴的尺寸由大变小。
