公路逐桩坐标计算程序

公路逐桩坐标计算程序(可以计算对称、不对称缓和曲线)Lb1 0Z=？V=？W=V+2：Fixm｛K｝Lb1 1K>Z[W+5Z+4]=>W=W+1:Goto 1⊿(判断桩号在哪个交点范围，就是该交点曲线起点至下一交点曲线起点) S=K-Z[W+5Z+3] （计算该桩号与曲线起点的距离）R=Z[W+2Z+2]：L=Z[W+3Z+2]:E=Z[W+4Z+2] （读取该交点曲线要素R、Ls1 、Ls2）Pol（Z[W]-Z[W-1],Z[W+Z+2]-Z[W+Z+1]）（计算该交点与下一交点直线方位角）J<0=>J=J+360⊿A=JPol（Z[W-1]-Z[W-2],Z[W+Z+1]-Z[W+Z]）（计算该交点与上一交点直线方位角）J<0=>J=J+360⊿C=A-J:A=J （计算偏角）W=V+2=>Goto2⊿（如果桩号在起点与第一交点曲线起点之间，则转Lb1 2 ）I=Abs（tan（c÷2））M=L÷2-L^3÷240R^2:N=E÷2-E^3÷240R^2P=L^2÷6R-L^4÷336R^3-R（1-cos（90L÷πR））Q=E^2÷6R-E^4÷336R^3-R（1-cos（90E÷πR））D=（P-Q）I÷2 : F=（P+Q+2R）I÷2M=F+M-D:Q=F+N+DN=πRAbsC÷180+（L+E）÷2X=Z[W-1]-McosAY=Z[W+Z+1]-MsinAM=Z[W-1]+Qcos（A+C）V=Z[W+Z+1]+Qsin（A+C）Q=AbsC÷CS≤L=>P=0:Goto3⊿（如果桩号在第一缓和曲线内，则转Lb1 3）S≤N-E=>S=S-L:Goto4⊿（如果桩号在圆曲线内，则转Lb1 4）S≤N=>S=N-SQ=-Q:A=A+C-180:X=M:Y=V:L=E：P=180:Goto3 ⊿（如果桩号在第二缓和曲线内，则转Lb1 3）P=A+C:S=S-N:D=M+ScosP:F=V+SsinPGoto6 （如果桩号在直线内，则转Lb1 6）Lb1 2P=A+CD=Z[W-1]+ScosPF=Z[W+Z+1]+SsinP:Goto6Lb1 3I=S-S^5÷40R^2÷L^2+S^9÷3456R^4÷L^4J=Q（S^3÷6RL-S^7÷336R^3÷L^3）P=P+A+90Q S^2÷πRL:Goto5Lb1 4M=90（2S+L）÷πRI=RsinM+L÷2-L^3÷240R^2J=Q（L^2÷24R+R（1-cosM））P=A+QMLb1 5D=X+IcosA-jsinA:F=Y+JcosA+IsinALb1 6D″X=″◢（结果显示X坐标）F″Y=″◢（结果显示Y坐标）P″AT=″◢（结果显示该桩号方位角）{BO}：B″S″O″⊿″ （输入边桩距离，交角）P=P+OL″XB″=D+BcosP◢（结果显示边桩X坐标）M″YB″=F+Bs inP◢（结果显示边桩Y坐标）以上是坐标计算程序，括号内是程序计算的大致原理及说明，中间部分为直线、圆曲线、缓和曲线计算的各种公式，大家也知道，书上也有。

路线逐桩坐标计算高等级公路路线设计中，必须计算各点位的逐桩坐标，以作为路线施工放样的依据，也是公路交工和峻工验收时检测中线偏位的依据，故坐标计算能力，已是道路桥梁工程技术专业学生的必备技能。

1、 路线交点偏角、交点间距、曲线要素及主点桩计算如图所示，设路线起点坐标),,(000YJ XJ JD 任一交点i 的坐标为,,...3,2,1),,(n i YJ XJ JD i i i =则相邻两交点之间的坐标增量：1,11,1-----=∆-=∆i i i i i i i i YJD YJD Y XJD XJD X路线交点坐标计算：ii i i i i i i Y Y J D Y J D X X J D X J D ,11,11----∆+=∆+=交点间距：2,12,1,1)()(i i i i i i Y X S ---∆+∆=象限角i,1i i ,1i ,1X Y arctan---∆∆=i i θ象限角与方位角A 之间关系i i i i i i i i i i A Y X ,1,1,1,1,1,0,0-----=>∆>∆θθ位于第一象限，时，i i i i i i i i i i A Y X ,1,1,1,1,1180,0,0-----=>∆<∆θθ－位于第二象限，时， i i i i i i i i i i A Y X ,1,1,1,1,1180,0,0-----+=<∆<∆θθ 位于第三象限，时， i i i i i i i i i i A Y X ,1,1,1,1,1360,0,0-----=<∆>∆θθ－位于第四象限，时，路线偏角i α 等于后方位角减前方位角： 12θθα-=一般情况下，i α为正时，曲线右偏；i α为负时，曲线左偏。

2、 直线段上中桩坐标计算图中，设交点i 的坐标为Jdi(Xji,YJi)，交点i 前后相邻直线的方位角分别为A i-1,i 和A i,i+1.则ZH(或ZY)点的坐标: )180sin()180cos(,1,1++=++=--i i i i ZHi i i i i ZHi A T YJD Y A T XJD XHZ(或YZ)点的坐标:1,1,sin cos +++=+=i i i i HZi i i i i HZi A T YJD Y A T XJD X设直线上加桩里程为L ，ZHi 、Hzi 表示曲线i 的起、终点里程，则交点i 前直线上任意点坐标（i ZH L ≤）。

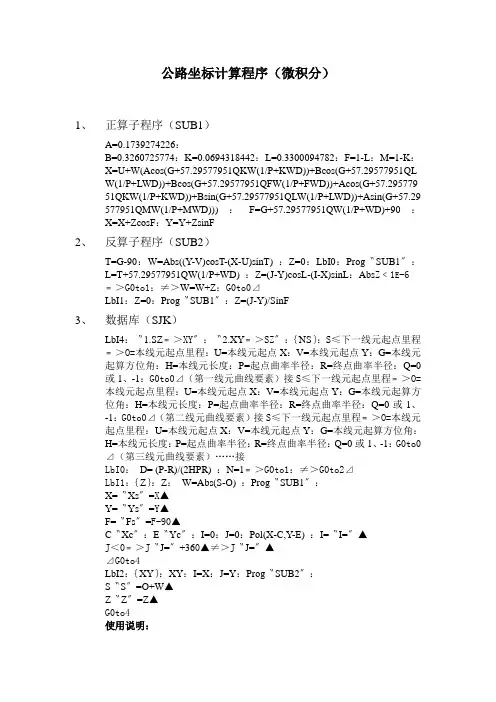

公路坐标计算程序（微积分）1、正算子程序（SUB1）A=0.1739274226：B=0.3260725774：K=0.0694318442：L=0.3300094782：F=1-L：M=1-K：X=U+W(Acos(G+57.29577951QKW(1/P+KWD))+Bcos(G+57.29577951QLW(1/P+LWD))+Bcos(G+57.29577951QFW(1/P+FWD))+Acos(G+57.29577951QKW(1/P+KWD))+Bsin(G+57.29577951QLW(1/P+LWD))+Asin(G+57.29 577951QMW(1/P+MWD)))：F=G+57.29577951QW(1/P+WD)+90：X=X+ZcosF：Y=Y+ZsinF2、反算子程序（SUB2）T=G-90：W=Abs((Y-V)cosT-(X-U)sinT) ：Z=0：LbI0：Prog〝SUB1〞：L=T+57.29577951QW(1/P+WD) ：Z=(J-Y)cosL-(I-X)sinL：Abs Z﹤1E-6﹦＞G0to1：≠＞W=W+Z：G0to0⊿LbI1：Z=0：Prog〝SUB1〞：Z=(J-Y)/SinF3、数据库（SJK）LbI4：〝1.SZ﹦＞XY〞：〝2.XY﹦＞SZ〞：｛NS｝：S≤下一线元起点里程﹦＞O=本线元起点里程：U=本线元起点X：V=本线元起点Y：G=本线元起算方位角：H=本线元长度：P=起点曲率半径：R=终点曲率半径：Q=0或1、-1：G0to0⊿（第一线元曲线要素）接S≤下一线元起点里程﹦＞O=本线元起点里程：U=本线元起点X：V=本线元起点Y：G=本线元起算方位角：H=本线元长度：P=起点曲率半径：R=终点曲率半径：Q=0或1、-1：G0to0⊿（第二线元曲线要素）接S≤下一线元起点里程﹦＞O=本线元起点里程：U=本线元起点X：V=本线元起点Y：G=本线元起算方位角：H=本线元长度：P=起点曲率半径：R=终点曲率半径：Q=0或1、-1：G0to0⊿（第三线元曲线要素）……接LbI0：D= (P-R)/(2HPR) ：N=1﹦＞G0to1：≠＞G0to2⊿LbI1：｛Z｝：Z：W=Abs(S-O) ：Prog〝SUB1〞：X=〝Xs〞=X▲Y=〝Ys〞=Y▲F=〝Fs〞=F-90▲C〝Xc〞：E〝Yc〞：I=0：J=0：Pol(X-C,Y-E) ：I=〝I=〞▲J＜0﹦＞J〝J=〞+360▲≠＞J〝J=〞▲⊿G0to4LbI2：｛XY｝：XY：I=X：J=Y：Prog〝SUB2〞：S〝S〞=O+W▲Z〝Z〞=Z▲G0to4使用说明：1、把所有线元要素依次输入数据库（一缓和曲线P=1E45，R=圆半径，圆曲线R=P=圆曲线半径，二缓和曲线P=R，R=1 E45，直线P=R=1 E45）。

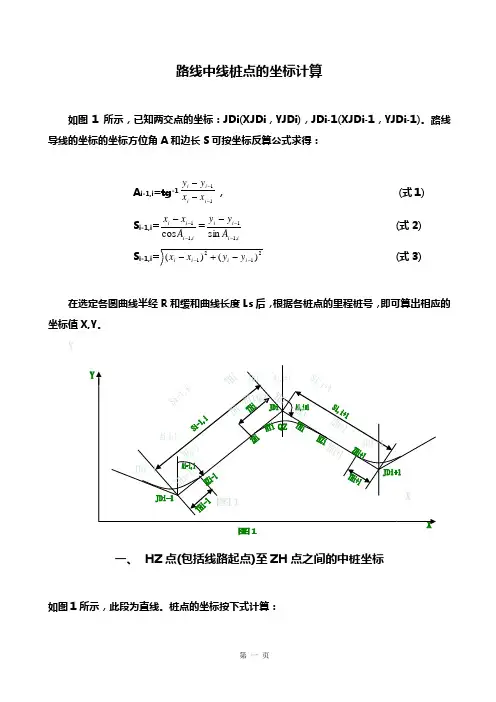

路线中线桩点的坐标计算如图1所示，已知两交点的坐标：JDi(XJDi ，YJDi)，JDi-1(XJDi-1，YJDi-1)。

路线导线的坐标的坐标方位角A 和边长S 可按坐标反算公式求得：A i-1,i =tg -111----i i i i x x y y ， (式1)S i-1,i =i i i i A x x ,11cos ---=ii i i A y y ,11sin --- (式2)S i-1,i =2121)()(---+-i i i i y y x x (式3)在选定各圆曲线半经R 和缓和曲线长度Ls 后，根据各桩点的里程桩号，即可算出相应的坐标值X,Y 。

一、 HZ 点(包括线路起点)至ZH 点之间的中桩坐标如图1所示，此段为直线。

桩点的坐标按下式计算：X JDi =X HZi-1+D i cosA i-1,iY JDi =Y HZi-1+D i sinA i-1,I (式4)式中A i-1,i 为线路导线JDi-1到JDi 的坐标方位角；Di 为桩点到HZi-1的距离(Si-1,i –THi-1)，即桩点里程与HZi-1点里程之差；X HZi-1、Y HZi-1为HZi-1点的坐标，由下式计算：XHZi-1=X JDi-1+T Hi-1cosA i-1,iY HZi-1=X JDi-1+T Hi-1sinA i-1,i (式5)同理计算出直线终点ZHi 点的坐标 X ZHi =X JDi-1+(Si-1,i –THi)cosA i-1,iY ZHi =X JDi-1+(Si-1,i –THi)sinA i-1-I (式6)二、 ZH 点至YH 点之间的中桩坐标如图1所示,此段包括第一缓和曲线及圆曲线,先计算桩点的切线支距法坐标x 、y ：1、缓和曲线上桩点的切线支距法坐标x 、y ：X=()L -22540SL R L Y=SRL L 63(式7)L 为桩点(测点)到缓和曲线起点ZH 的曲线长，即测长；R 为圆曲线半径；L S 为缓和曲线总长2、圆曲线上桩点的切线支距法坐标x 、y ：以ZH 为起点：(带有缓和曲线的圆曲线，)X=Rsin ϕ+q=Rsin )2(1800S L L R +π+2S L –23240RL SY=R(1－cos ϕ)+p=R …1–cos )2(1800S L L R +π‟+RL S 242 (式8) ○1L 为桩点到HY(缓圆点,既圆曲线的起点)的曲线长，仅为圆曲线部分的长度，则： 式中ϕ=α+βo =R L π180⨯+βo =RL π0180⨯+πR L S 21800⨯=)2(1800S L L R +π， ○2若L 为桩点到ZH(直缓点)的曲线长，则：式中ϕ=α-βo =R L π180⨯-βo =RL π0180⨯-πR L S 21800⨯=)2(1800S L L R -π。

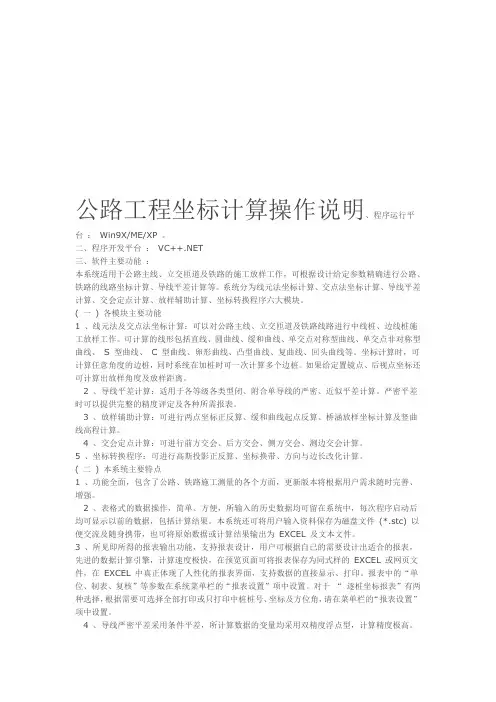

公路工程坐标计算操作说明、程序运行平台：Win9X/ME/XP 。

二、程序开发平台：VC++.NET三、软件主要功能：本系统适用于公路主线、立交匝道及铁路的施工放样工作，可根据设计给定参数精确进行公路、铁路的线路坐标计算、导线平差计算等。

系统分为线元法坐标计算、交点法坐标计算、导线平差计算、交会定点计算、放样辅助计算、坐标转换程序六大模块。

( 一) 各模块主要功能1 、线元法及交点法坐标计算：可以对公路主线、立交匝道及铁路线路进行中线桩、边线桩施工放样工作。

可计算的线形包括直线、圆曲线、缓和曲线、单交点对称型曲线、单交点非对称型曲线、S 型曲线、 C 型曲线、卵形曲线、凸型曲线、复曲线、回头曲线等。

坐标计算时，可计算任意角度的边桩，同时系统在加桩时可一次计算多个边桩。

如果给定置镜点、后视点坐标还可计算出放样角度及放样距离。

2 、导线平差计算：适用于各等级各类型闭、附合单导线的严密、近似平差计算。

严密平差时可以提供完整的精度评定及各种所需报表。

3 、放样辅助计算：可进行两点坐标正反算、缓和曲线起点反算、桥涵放样坐标计算及竖曲线高程计算。

4 、交会定点计算：可进行前方交会、后方交会、侧方交会、测边交会计算。

5 、坐标转换程序：可进行高斯投影正反算、坐标换带、方向与边长改化计算。

( 二) 本系统主要特点1 、功能全面，包含了公路、铁路施工测量的各个方面，更新版本将根据用户需求随时完善、增强。

2 、表格式的数据操作，简单、方便，所输入的历史数据均可留在系统中，每次程序启动后均可显示以前的数据，包括计算结果。

本系统还可将用户输入资料保存为磁盘文件(*.stc) 以便交流及随身携带，也可将原始数据或计算结果输出为EXCEL 及文本文件。

3 、所见即所得的报表输出功能，支持报表设计，用户可根据自已的需要设计出适合的报表，先进的数据计算引擎，计算速度极快，在预览页面可将报表保存为同式样的EXCEL 或网页文件，在EXCEL 中真正体现了人性化的报表界面，支持数据的直接显示、打印。

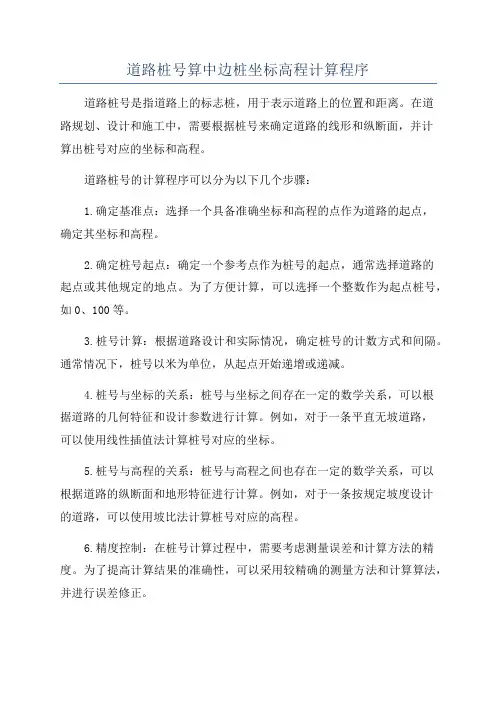

道路桩号算中边桩坐标高程计算程序道路桩号是指道路上的标志桩，用于表示道路上的位置和距离。

在道路规划、设计和施工中，需要根据桩号来确定道路的线形和纵断面，并计算出桩号对应的坐标和高程。

道路桩号的计算程序可以分为以下几个步骤：1.确定基准点：选择一个具备准确坐标和高程的点作为道路的起点，确定其坐标和高程。

2.确定桩号起点：确定一个参考点作为桩号的起点，通常选择道路的起点或其他规定的地点。

为了方便计算，可以选择一个整数作为起点桩号，如0、100等。

3.桩号计算：根据道路设计和实际情况，确定桩号的计数方式和间隔。

通常情况下，桩号以米为单位，从起点开始递增或递减。

4.桩号与坐标的关系：桩号与坐标之间存在一定的数学关系，可以根据道路的几何特征和设计参数进行计算。

例如，对于一条平直无坡道路，可以使用线性插值法计算桩号对应的坐标。

5.桩号与高程的关系：桩号与高程之间也存在一定的数学关系，可以根据道路的纵断面和地形特征进行计算。

例如，对于一条按规定坡度设计的道路，可以使用坡比法计算桩号对应的高程。

6.精度控制：在桩号计算过程中，需要考虑测量误差和计算方法的精度。

为了提高计算结果的准确性，可以采用较精确的测量方法和计算算法，并进行误差修正。

7.应用场景：道路桩号的计算程序可以应用于道路工程中的位置控制、导线布设、测量定位、横断面绘制等方面，为道路规划、建设和维护提供准确的空间位置和高程信息。

总结起来，道路桩号的计算程序是根据道路的设计和实际情况，通过选择基准点和起点桩号，确定桩号计算方式和间隔，以及桩号与坐标、高程之间的关系，计算出桩号对应的坐标和高程。

这个程序可以应用于道路工程中的各个环节，为道路的设计、施工和维护提供准确的空间位置和高程信息，提高工程质量和效率。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 ，设有平面坐标系 xoy 和x'o'y’ （左手系-- x 、 x' 轴正向顺时针旋转90°为 y 、y’ 轴正向）; x 轴与x’ 轴间的夹角为θ（ x 轴正向顺时针旋转至x’ 轴正向，θ范围：0° —360°)。

设 o' 点在 xoy 坐标系中的坐标为（xo’,yo’ ），则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在x'o’y' 坐标系中的坐标（ x'，y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点( JD )为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离( 、），在实地沿横断面方向进行丈量.随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交,处理麻烦）等缺点,已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系,根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标,是本文要探讨的问题.（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线",所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

路线中桩坐标的计算公式在道路建设和维护中，桩号是一个非常重要的概念。

它用来表示道路上的位置，帮助工程师和施工人员准确地定位和测量。

桩号通常是以公里为单位，每隔一定距离就会设置一个桩号，以便对道路进行定位和管理。

在本文中，我们将讨论路线中桩坐标的计算公式，以及如何使用这些公式进行实际测量和定位工作。

路线中桩坐标的计算公式通常涉及到道路的曲线和坡度等因素。

在实际测量中，通常会使用全站仪或者GPS等设备来测量各个桩号的坐标，然后根据这些坐标来计算出路线中桩的坐标。

下面我们将介绍几种常见的计算公式。

1. 直线路段的桩坐标计算公式。

在直线路段上，桩号和坐标的计算比较简单。

假设起点的坐标为(x1, y1)，终点的坐标为(x2, y2)，起点的桩号为P1，终点的桩号为P2。

那么在直线路段上任意一个桩号P的坐标可以通过如下公式计算得出：x = x1 + (x2 x1) (P P1) / (P2 P1)。

y = y1 + (y2 y1) (P P1) / (P2 P1)。

其中，x和y分别表示桩号为P时的坐标，P为需要计算坐标的桩号。

2. 曲线路段的桩坐标计算公式。

在曲线路段上，桩坐标的计算会更加复杂一些，需要考虑曲线的半径、圆心、圆心角等因素。

在实际测量中，通常会使用曲线表来进行计算。

曲线表是根据设计参数和曲线类型制定的一张表格，其中包含了各个桩号对应的曲线半径、圆心角等信息。

通过曲线表，可以根据桩号和曲线类型来计算出相应的曲线参数，进而得出桩坐标。

3. 坡度路段的桩坐标计算公式。

在坡度路段上，桩坐标的计算也需要考虑坡度的影响。

假设起点的坐标为(x1,y1)，终点的坐标为(x2, y2)，起点的桩号为P1，终点的桩号为P2，坡度为S。

那么在坡度路段上任意一个桩号P的坐标可以通过如下公式计算得出：x = x1 + (x2 x1) (P P1) / (P2 P1)。

y = y1 + (y2 y1) (P P1) / (P2 P1) + S (P P1)。

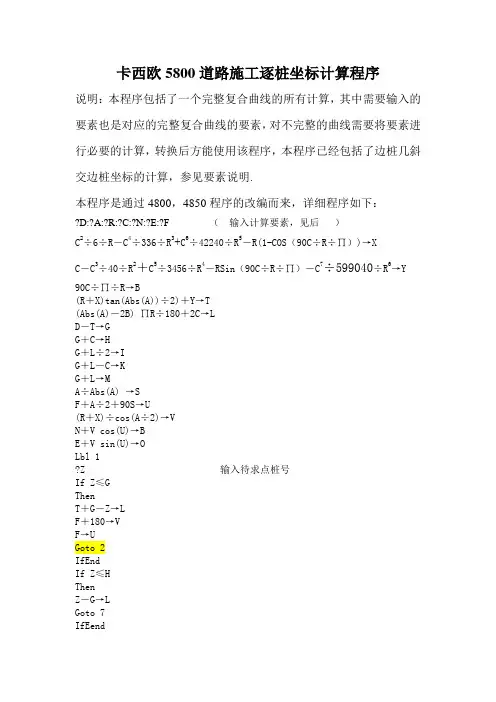

卡西欧5800道路施工逐桩坐标计算程序说明：本程序包括了一个完整复合曲线的所有计算，其中需要输入的要素也是对应的完整复合曲线的要素，对不完整的曲线需要将要素进行必要的计算，转换后方能使用该程序，本程序已经包括了边桩几斜交边桩坐标的计算，参见要素说明.本程序是通过4800，4850程序的改编而来，详细程序如下：?D:?A:?R:?C:?N:?E:?F （输入计算要素，见后）C2÷6÷R－C4÷336÷R3+C6÷42240÷R5－R(1-COS（90C÷R÷∏）)→XC－C3÷40÷R2＋C5÷3456÷R4－RSin（90C÷R÷∏）－C7÷599040÷R6→Y90C÷∏÷R→B(R＋X)tan(Abs(A))÷2)＋Y→T(Abs(A)－2B) ∏R÷180＋2C→LD－T→GG＋C→HG＋L÷2→IG＋L－C→KG＋L→MA÷Abs(A) →SF＋A÷2＋90S→U(R＋X)÷cos(A÷2)→VN＋V cos(U)→BE＋V sin(U)→OLbl 1?Z 输入待求点桩号If Z≤GThenT＋G－Z→LF＋180→VF→UGoto 2IfEndIf Z≤HThenZ－G→LGoto 7IfEendThenF＋A÷2＋180＋90S＋(Z－I)×180S÷R÷∏→LL＋90S→UGoto 5IfEendIf Z≤MThenM－Z→LGoto 7IfEndIf Z＞MThenZ－M＋T→LF＋A→VV→UGoto 2IfEndLbl 2“X=”:N＋Lcos(V)→X ▲“Y=”:E＋Lsin(V)→Y ▲Goto 6Lbl 3“X=”:X＋Abs(J)cos(V)→X ▲“Y=”:Y＋Abs(J)sin(V)→Y ▲Goto 1Lbl 4“X=”:N＋Tcos(J)＋Vcos(Y)→X ▲“Y=”:E＋Tsin(J)＋Vsin(Y)→Y ▲Goto 6Lbl 5“X=”:B＋Rcos(L)→X ▲“Y=”:O＋Rsin(L)→Y ▲Goto 6Lbl 7L－L5÷(40 R2 C2)＋L9÷3456÷R4÷C4－L13÷599040÷（C6R6）→VL3÷（6RC）－L7÷336÷（C3R3）＋L11÷42240÷（C5R5）→JStan-1(J÷V) →U√（V2+J2）→VIf Z≤G+CThenGoto 8If Z≤MThenGoto 9IfEendLbl 8F+180→JF+U→YF+90SL2÷(RC∏)→UGoto 4Lbl 9F+A→JJ+180－U→YJ－90SL2÷(RC∏) →UGoto 4Lbl 6“BZ=”:?→J 开始计算边桩坐标，J为斜距，左侧输负，右侧输正90→V 斜交角度，如果不是正交改为：？→VIf J=0 如果不计算边桩坐标J输0直接返回到桩号输入ThenGoto 1IfEndIf J＜0ThenU－180＋V→VGoto 3IfEndIf J＞0ThenU+V→VGoto 3IfEnd要素说明：D—交点桩号，该交点为完整复合曲线的大交点，如果不满足条件需要转换A—转角值，路线右偏输正，左偏输负。

道路中边桩坐标计算道路中边桩坐标计算是指在道路工程中，通过测量和计算确定道路边边坡上的边桩位置坐标。

边桩是道路上的重要控制点，用于标记路线的位置、限制土方开挖和边坡的外形。

在道路设计和施工中，准确计算道路边桩坐标非常重要，可以确保道路的质量和施工进度。

道路边桩坐标计算主要分为以下几个步骤：1.建立坐标系：道路边坡边桩一般使用直角坐标系进行计算。

首先在道路起点确定一个任意点为原点，然后建立水平坐标轴和垂直坐标轴。

水平坐标轴沿着道路的纵向延伸，垂直坐标轴与水平坐标轴相互垂直。

确定好坐标系后，可以根据测量数据进行计算。

2.测量边坡信息：在进行边桩坐标计算之前，需要先进行边坡的测量。

常用的测量方法包括经纬仪测量、GPS测量和全站仪测量。

通过这些测量手段，可以获取到边坡的各个控制点坐标、高程和坡度等信息。

3.计算边桩位置：根据测量数据，可以利用三角法或坐标几何方法来计算边桩的位置坐标。

三角法计算适用于相对简单的平面布置，通过边坡控制点与其它已知点之间的角度和距离关系，计算出边坡上的边桩位置坐标。

坐标几何法计算适用于复杂的平面和空间布置，通过建立边坡控制点之间的坐标方程组，利用线性代数方法求解控制点的坐标。

4.检查和修正：在进行边桩位置计算之后，需要对计算结果进行检查和修正。

检查主要是验证计算过程中的数据和计算方法是否正确，确保计算结果的准确性。

修正主要是根据实际情况对计算结果进行微调，使其更符合实际施工需要。

5.绘制边桩平面图：在计算和修正边桩位置之后，可以根据计算结果绘制边桩平面图。

边桩平面图是道路施工中重要的参考资料，可以清晰地标示出边坡上的边桩位置、编号和高程等信息，方便施工人员进行操作。

总之，道路边桩坐标计算是道路工程中的一项重要任务，需要通过测量和计算确定边桩的位置坐标。

准确的边桩坐标计算能够确保道路质量和施工进度，是道路设计和施工的基础工作。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 ，设有平面坐标系 xoy 和x'o'y’ （左手系-- x 、 x' 轴正向顺时针旋转90°为 y 、y’ 轴正向）; x 轴与x’ 轴间的夹角为θ（ x 轴正向顺时针旋转至x’ 轴正向，θ范围：0° —360°)。

设 o' 点在 xoy 坐标系中的坐标为（xo’,yo’ ），则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在x'o’y' 坐标系中的坐标（ x'，y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点( JD )为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离( 、），在实地沿横断面方向进行丈量.随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交,处理麻烦）等缺点,已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系,根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标,是本文要探讨的问题.（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线",所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

适用范围：单圆曲线、基本型缓和曲线、非对称基本型缓和曲线、卵型曲线、回头曲线（转角大于180 度）特点：1 .任意半径曲线、任意交角边桩2.子程序可独立执行F 5P rog “9 ' X=G+Ccos (P+Q): Y=H+Csin ( P+Q): V=P+VF 6L=Z-B : Q=90L+jR : C=2RsinQ : Prog “ 9”X=X+Ccos(AbsV+Q ) : Y=Y+Csin (AbsV+Q ) : V=AbsV+2QH<广J-GT)X=I+Ccos ( P+W-180-Q) Y=J+Csin (P+W-180-Q): V=P+W - V测站(XO,YO)X=l+Ccos ( P+W) : Y=J+Csin ( P+W) : V=P+W 源程序:F 2 (文件名：2)“ O=0 X Y Q SO O 丰 0 X Y ORS “ LSTU “ LS2” P-Q'ZHW'ZG' T -'J'B=A+S : F “ HZ: E=F- U : G “X- ZH' H “¥ ZH' I “X HZ ” J “Y HZ' M “XO' N “ YO' XHX Y “-HS': Prog A ” : Prog D ” : Lbi0 : {Z} : Z :D=0=>Goto1 : 丰>®to2 : Lbi2 : {D} : D : Lbi1 : Z< A=>Prog “ 3:' Prog “ 0:”Goto0 :丰>> A=>Z < B=>L=Z - A : K=RS : Prog “ 4' Prog “ 5:” Prog “ 0 ” Goto0 :工> > B=>Z w E=>L=S : K=RS : Prog “4' Prog “5'' Prog “6' Prog“ 0:”Goto0 :工> > E=>Z w F=>L=F -Z : K=RU : Prog 4” : Prog “9:" Prog “ 7:' Prog “ 0:" Goto0 :工> > F=>C=Z - F : Prog “ 8” Prog “0” Goto0W > 0=>Q : V :丰 >Q=Q : V= -V F 0X=X+Dcos (V+T ): Y=Y+Dsin (V+T ): O=0=> “ X=': X : Pause0: Y=Y 丄Prog A ”: Prog D ”:丰 >3 0=> “ X=：X : Pause0：Y=Y丄V=V丄F AX > M=>Prog “ B：Goto0 :丰 >X=M=>Prog “ C:丰 >X < M=>Prog “ B：Q=Q+180 : Lbi0 :Q=Q+360 : Q >360=>Q=Q-360 丄丰 >Q=QJF 3C=A-Z : X=G+Ccos (P +180): Y=H+Csin ( P +180): V=PF BQ=tan-1(Y-N)」(X-M)S=0=>X=0 : Y=0 : C=0 : Q=0 : V=0 :丰 >Gto1 : Lbi1 : X=L-L5詔0K2+L9£456K4- L13^599040K6+L17-17547 2640K8- L21-7.80337152E10K10 :Y=L3-)K-L7-336K3+L11^42240K5-L15-)676800K7+L19- 3530096640^- L23-.88024094712K11： C= V( X2+Y2): V=90L 2-J K : XM0>Q=tan-、」X :丰 >Q=0 " Y > N=>Q=90 丄丰 >Q=270JF D、边桩坐标计算及放样程序W(Z-G)后视(X-HS,Y-HS)A “ ZH'C= 2(( X-M ) 2+ (Y-N) 2))：“ SO= : Pause0CASIO fx4800 程序集杨小杰攀枝花公路建设公司R :圆曲线半径；LS1（ S ）:第一缓和曲线长 LS2（ U ）:第二缓和曲线长一、 程序中字母及符号意义：ZH-Q （P ）:直缓（直圆）点切线方位角 Z-G （ W ）弯道转角（左转为负，右转为正）J-G （T ）:中桩至右侧某点方向与中桩切线方位角 的夹角（大于等于 0度且小于等于180度，当正交 时为90度）ZH （ A ）:直缓或直圆点桩号 HZ （ F ）:缓直或圆直点桩号X-ZH Y-ZH X-HZ Y-HZ XO（ M ）:测站X 坐标； X-HS :后视点X 坐标；X 、Y :计算或放样点坐标 Q （ Q ）：计算或放样方位角 SO （ C ）:计算或放样距离 Z （ Z ）:计算点桩号 D （ D ）:边桩距中桩宽度（左为负值，右为正值） V（ V ）:中桩切线方位角 二、 输入、计算要点1.该程序一次只可输入一个弯道的参数，计算段落为上一弯道终点 （HZ 或YZ ）至下一弯道起 点（ZH 或ZY ）2 .计算单圆曲线时LS1、LS2输入时输03 .当只计算第一缓和曲线及圆曲线，不计算 第二缓和曲线时，弯道转角只需输入正或负值（左 转为正、右转为负）即可，可不输入准确的角度。

关于道路平曲线逐桩坐标的计算—CASIOfx-4500P计算器程序开发和应用简介：近年来，随着我国公路建设的不断发展，公路等级越来越高，对道路测量精度的要求也越来越高。

现在公路施工设计图一般只提供直线及转角一览表，有些道路虽然提供部分整桩号的坐标，但在实际施工中有些地方却无法进行测设，而需要在破桩号处进行测设，这就需要我们进行逐桩计算或补充一些点的坐标。

结合测量学的专业知识，利用CASIO-4500P计算器独有的编程功能，通过不断的摸索和实践，编制了一套能完整计算道路平曲线要素及逐桩坐标、距离道路中线两侧任意一点坐标的程序，这个程序不但能计算出圆曲线上各点的坐标，还能计算出带有缓和曲线的圆曲线上任意一点的坐标。

关键字：平曲线程序坐标计算前言：近年来，随着我国公路建设的不断发展，公路等级越来越高，对道路测量精度的要求也越来越高。

随着测量手段及测量仪器的不断发展，测量精度和测量效率有了明显的提高。

全站仪的应用为我们的测量工作带来了极大的方便，全站仪不但测量精度高，而且测量效率高，利用提供的高等级导线点能精确的测设出想要的目标点。

现在公路施工设计图一般只提供直线及转角一览表，有些道路虽然提供部分整桩号的坐标，但在实际施工中有些地方却无法进行测设，而需要在破桩号处进行测设，这就需要我们进行逐桩计算或补充一些点的坐标。

结合测量学的专业知识，利用CASIO-4500P计算器独有的编程功能，通过不断的摸索和实践，编制了一套能完整计算道路平曲线要素及逐桩坐标、距离道路中线两侧任意一点坐标的程序，这个程序不但能计算出圆曲线上各点的坐标，还能计算出带有缓和曲线的圆曲线上任意一点的坐标。

这样以来，在施工测量中利用CASIO-4500P计算器工作平台，就能很快计算出想要测设点的坐标，结合全站仪坐标放样功能，就能精确测设出需要的目标点。

编制的这个应用程序由两大部分组成，第一部分是主程序，主要用于计算平曲线要素及各点的坐标；第二部分是子程序，主要用于计算交点之间的计算方位角。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 ，设有平面坐标系 xoy 和 x'o'y' （左手系—— x 、 x' 轴正向顺时针旋转90°为 y 、 y' 轴正向）； x 轴与 x' 轴间的夹角为θ（ x 轴正向顺时针旋转至 x' 轴正向，θ范围：0° —360°）。

设 o' 点在 xoy 坐标系中的坐标为（ xo',yo' ），则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在x'o'y' 坐标系中的坐标（ x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点（ JD ）为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、），在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交，处理麻烦）等缺点，已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系，根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标，是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”，所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。
