印制电路板设计规范及常见问题

《华为印制电路板设计规范》一、引言华为印制电路板(以下简称PCB)设计规范旨在规范华为的PCB设计工作，提高设计效率和质量。

本规范特别强调设计原则、尺寸标准、接地与走线规范、布线与充分利用PCB面积规范等方面。

二、设计原则1.设计人员必须具备丰富的PCB设计经验和专业能力，能够满足华为产品的技术要求和质量要求。

2.PCB设计应考虑到最小化电路布线面积，最大程度减少信号干扰和串扰。

3.将信号线与电源线、地线严格分离，将信号线、电源线、地线、时钟线进行分类布线。

4.PCB设计中必须遵守相关的规范和标准，例如IPC-22215.PCB布线应尽量使用直线或45度角，避免使用90度角。

6.避免使用锐角走线，锐角走线易造成信号多次反射和串扰。

7.PCB上的信号线要避免与较大的电流线或高频线交叉，以免产生毒蛇、蛤蟆及回音效应。

三、尺寸标准1.PCB板材应根据项目要求选择，板材厚度应符合标准规范。

2.PCB板宽度和长度应保证适当的厚度和宽度，以适应各种电路元件的安装，并保证良好的散热性能。

3.最小元器件间距应符合相关的标准，以保证电路的稳定性和可靠性。

4.PCB板边缘应保持平直，不得有划痕和削薄现象。

四、接地与走线规范1.PCB设计中必须严格按照电气回路的接地规范进行设计。

2.接地线应与信号线、电源线、时钟线相分离，且接地线的长度应尽量短。

3.较短的接地线可采用直走布线，较长的接地线可采用单边走线或双边走线。

4.信号线与电源线、时钟线的走线应尽量平行布线，减少干扰和串扰。

5.PCB上重要的信号线和高速信号线应采用阻抗匹配的方式进行设计。

五、布线与充分利用PCB面积规范1.PCB设计中应充分利用整个PCB面积，合理布置和规划电路元件和走线；2.不同类型的电路元件应合理安排位置，并采取适当的封装方式；3.元件引脚的布局应符合相关的布线规范，便于并行布线；4.PCB布线时应尽量避免长距离的平行走线，以减少干扰和串扰；5.PCB布线时应注意走线的长度和形状，以最小化信号传输延迟和失真。

印制电路板设计规范一、引言印制电路板（PCB）在电子设备中起到了至关重要的作用，设计规范的制定能够有效提高PCB的可靠性和性能，本文将介绍印制电路板设计过程中的一些规范和注意事项。

二、设计原则1. 信号完整性•保持信号线的正确匹配阻抗，避免信号受到干扰。

•避免信号线之间的串扰。

2. 电源与接地•保证电源线的稳定供电，避免噪声干扰。

•合理设计接地，减小接地回路的环路面积。

•分离模拟和数字接地。

3. 热管理•合理布局散热元件和通风口，保证PCB工作温度在安全范围内。

三、设计流程1. 原理图设计•使用专业原理图设计软件，保证电路连接正确。

•避免过度交叉和布线不规范。

2. PCB布局•根据原理图设计规范布局元件，合理安排元器件位置。

•确保元件之间的间距和走线宽度符合要求。

3. 差分对布线•差分对通常用于高速传输信号，确保差分对的匹配性能。

四、元器件选择1. 封装选择•根据PCB尺寸和布局要求选择合适封装的元器件。

•避免封装过大或过小导致的布局问题。

2. 材料选择•选择质量可靠的PCB材料，考虑热膨胀系数和介电常数等因素。

五、PCB厂商选择1. 品质•选择具有良好信誉和高品质工艺的PCB厂商。

•考虑PCB厂商的交期和售后服务。

2. 成本•结合成本预算和PCB质量要求，选择性价比高的PCB厂商。

六、结论设计规范对于PCB的质量和性能至关重要，设计者应遵循相关规范，确保PCB设计的可靠性和稳定性。

同时，不断学习和改进设计技术，提高自身的设计水平和经验。

以上是关于印制电路板设计规范的一些介绍，希望对PCB设计者有所帮助。

以上文档采用Markdown文本格式输出，共计800字。

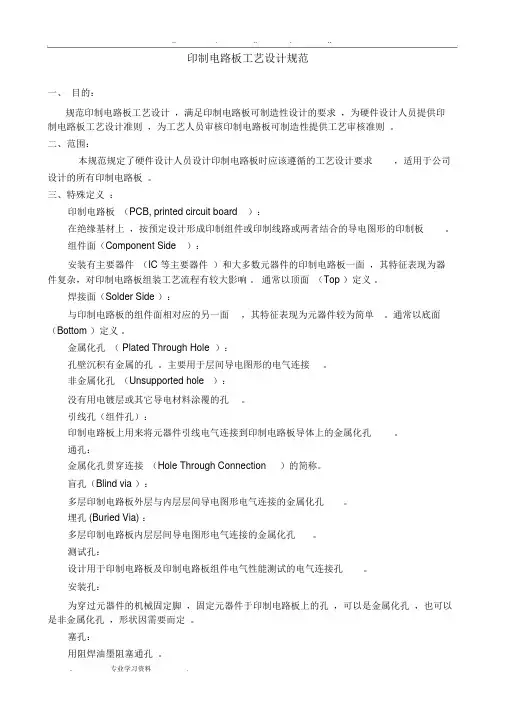

印制电路板工艺设计规范一、目的：规范印制电路板工艺设计，满足印制电路板可制造性设计的要求，为硬件设计人员提供印制电路板工艺设计准则，为工艺人员审核印制电路板可制造性提供工艺审核准则。

二、范围：本规范规定了硬件设计人员设计印制电路板时应该遵循的工艺设计要求，适用于公司设计的所有印制电路板。

三、特殊定义：印制电路板（PCB, printed circuit board）：在绝缘基材上，按预定设计形成印制组件或印制线路或两者结合的导电图形的印制板。

组件面（Component Side）：安装有主要器件（IC 等主要器件）和大多数元器件的印制电路板一面，其特征表现为器件复杂，对印制电路板组装工艺流程有较大影响。

通常以顶面（Top ）定义。

焊接面（Solder Side ）：与印制电路板的组件面相对应的另一面，其特征表现为元器件较为简单。

通常以底面（Bottom ）定义。

金属化孔（ Plated Through Hole）：孔壁沉积有金属的孔。

主要用于层间导电图形的电气连接。

非金属化孔（Unsupported hole）：没有用电镀层或其它导电材料涂覆的孔。

引线孔（组件孔）：印制电路板上用来将元器件引线电气连接到印制电路板导体上的金属化孔。

通孔：金属化孔贯穿连接（Hole Through Connection）的简称。

盲孔（Blind via ）：多层印制电路板外层与内层层间导电图形电气连接的金属化孔。

埋孔 (Buried Via) ：多层印制电路板内层层间导电图形电气连接的金属化孔。

测试孔：设计用于印制电路板及印制电路板组件电气性能测试的电气连接孔。

安装孔：为穿过元器件的机械固定脚，固定元器件于印制电路板上的孔，可以是金属化孔，也可以是非金属化孔，形状因需要而定。

塞孔：用阻焊油墨阻塞通孔。

阻焊膜（Solder Mask, Solder Resist）：用于在焊接过程中及焊接后提供介质和机械屏蔽的一种覆膜。

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。
