浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。
由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。
1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。
如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。
2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。
例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。
对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。
3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。
对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。
4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。
当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。
在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。
5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。
通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。
在学习识读和分析汽车电路图时，需要耐心和细心。
通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。
6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。
熟记这14个方法，汽车电路图就没那么难看懂了汽车上各种电气装置繁多，电路密集、纵横交错，如果不从电路原理图上掌握其连线规律，诊断电路故障就比较困难。
要修好汽车电气设备，必须读懂和掌握汽车电路图。
尤其是初学者，更要学会如何读汽车电路图。
各类汽车电路图的识别通常有以下识图要领。
1. 认真读几遍图注汽车电路图上的图注说明了该汽车所有电气设备的名称及其数码代号，通过读图注可以初步了解该汽车都装配了哪些电气设备。
然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连接线、控制关系。
这样就可以了解该汽车电路的特点及配置的基本电气设备。
2. 牢记电气图形符号汽车电路图是利用各种电气图形符号来表示其构成和工作原理的。
因此，必须牢记电气图形符号的含义，才能看懂电路原理图。
对于汽车电气线路图，由于线路中零部件或元器件多以其外形轮廓的示意形状表示，因此，对于这些外形轮廓的形状也应熟记。
3. 熟记电路标记代号为了便于绘制和识读汽车电路图，有些电气装置或其接线柱上都赋予不同的标记代号，如下表中所列。
1）点火开关的接线柱标记：在汽车电路图上，不同类型、不同品牌的车辆，其点火开关接线柱上的标记也不一样，较常见的标记归纳起来如下表中所列：2）国产汽车交流发电机电子电压调节器接线柱上的标记：电子电压调节器的端子不多，但如搞不清其接线柱上的标记功能，在识图时往往无法对其进行分析，也会影响故障检测、修理和代换。
国产汽车上常用的电子电压调节器大多为三个接线端，这三个接线端的标记及其含义如下表中所列。
对于超过三个端子的电子电压调节器的识别，可先找出上述三个主要端子，然后再通过观察它与其他电气装置的连接情况来确定，一般有如下表中所列的规律。
4. 牢记回路原则在汽车电路中，任何一个完整的电路都是由电源、熔断器、开关、用电设备、导线等组成的。
电流流向必须从电源正极出发，经过熔断器、开关、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，构成回路。
识读汽车电路图的十大技巧汽车电路图是每一辆汽车中不可或缺的，它是汽车电子系统工作所必需的指令、顺序和指南，通过汽车电路图，可以知道如何安装和更换汽车中的零部件，以及如何调整汽车电子系统中的各个零部件。
那么，如何才能更加准确和快速地识别汽车电路图呢？下面，就介绍一些更有效地识读汽车电路图的技巧。
首先，汽车电路图由多个部分组成，每一部分都有自己的功能。
因此，在读汽车电路图之前，应先分析汽车电路图，了解它的结构，以使更全面地了解汽车电路图。
其次，每一部分汽车电路图都有一定的标识，可以指示汽车电子系统中不同的零部件。
在读汽车电路图时，应特别注意相关的符号，理解各个符号的含义，以便更正确地进行识别。
再次，汽车电路图是按照线路进行组织的，每一条线路都有相应的编号，这样可以标识该线路的作用。
因此，在读汽车电路图时，应注意线路的编号，理解其含义，以便更加准确地识别汽车电路图。
第三，在读汽车电路图时，应尝试利用更快、更方便的记忆方式，例如可以将汽车电路图中的相关内容记录下来，以便更加方便和准确地读取识别汽车电路图。
第四，汽车电路图的图示也是非常重要的，它们可以清楚地描述汽车中各个零部件之间的关系。
因此，在阅读汽车电路图时，应认真观察图示，以便更加准确地了解汽车电路图的各个方面。
第五，汽车电路图中的电压和接线非常重要，在读汽车电路图时，应特别注意汽车电路图中使用的电压和接线。
第六，在读汽车电路图时，应根据汽车电路图设计的实际效果，进行理性分析，以正确理解汽车电路图的信息。
第七，汽车电路图涉及的零部件种类多样，它们之之间也可能存在相互影响的情况。
因此，在识别汽车电路图时，应尽可能多地了解不同零部件之间的关系，以便获取更准确的信息。
第八，汽车电路图在不同汽车中也可能有所不同，应根据自己实际需要，仔细了解汽车电路图，以便更精确地识别汽车电路图。
第九，在识别汽车电路图时，应先读清汽车电路图的说明文字，以便更好地理解汽车电路图的内容。
汽车电路图、原理框图、线束图、元器件布置图的识读技巧与要点一汽车电路图的识读技巧1. 分清汽车电路的三类信号想要读懂汽车电路图就必须把电的通路理清楚，即某条线是什么信号，该信号是输入信号、输出信号还是控制信号以及信号起什么作用，在什么条件下有信号，从哪里来，到哪里去。
电源：要理清楚蓄电池或经过中央控制盒后的电源都供给了哪些元件。
与电源正极连接的导线在到达用电器之前是电源电路；与接地点连接的导线在到达用电器之前为接地电路。
汽车电路的电源一般来说有常电源、条件电源两种。
信号：汽车电路中常见的是各种开关输入信号和传感器输入信号。
传感器经常共用电源线、接地线，但决不会共用信号线。
我们在分析传感器电路时，可用排除法来判断电路，即排除其不可能的功能来确定其实际功能，如分析某一具有三根导线的传感器电路时，如果已经分析出其电源电路、接地电路，则剩余的电路必然为信号电路。
控制：控制信号主要由控制单元送出，它分布在各个执行器电路中，如点火电路中的点火信号、燃油喷射控制电路中的喷油信号、空调控制电路中控制压缩机运转的控制信号等。
在汽车电路中，我们会看到执行器共用电源线、接地线和控制线的情况，2. 将电路化繁为简根据上面提到的三类信号，再根据电气系统工作的基本原则可以将电路区分为电源电路（正极供电）、接地电路（回到负极构成回路）、信号电路、控制电路。
3. 正确判断电路的串并联关系识读汽车电路图时注意各元器件的串、并联关系，特别是不同器件的公用电源线、公用接地线和公用控制线的情况。
4. 导线功能的区分直接连接在一起的导线（也可由熔丝、接点连接）必具有一个共同的功能，如都为电源线、接地线、信号线、控制线等。
凡不经用电器而连接的一组导线若有一根接电源或接地，则该组导线都是电源线或接地线。
5. 判断导线是否共用在汽车电路图中部分导线会被公用，如部分接地和供电。
有些传感器会经常公用电源线、接地线，但绝不会公用信号线。
部分执行器会公用电源线、接地线，有些还会公用控制线。

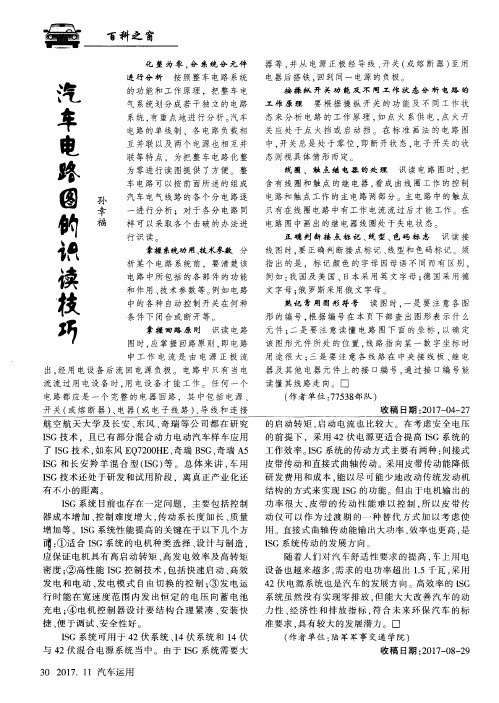

汽车电路图的识读方法一、注意搭铁极性识读汽车电路图时，首先要注意搭铁极性。
汽车电路一般为单线制，且绝大多数为负极搭铁（接地），即电源负极是与整车的金属机体相连的，各用电设备之间是相互并联的，工作电流从电源的正极----保险器----导线----开关----用电设备----搭铁（电源负极），形成闭合回路。
二、化整为零要善于化整为零，即把整车电路划分成各个局部电路，再弄清楚各导线、开关、熔丝和各用电设备的作用。
对于采用微电脑（ECU）控制的汽车，应先了解ECU各引角的主要功能、各传感器件的作用，还要知道电子控制系统与有关机械部件之间的相互关系。
三、善于应用各种图表汽车说明书和电路图所附的图表往往给出一些汽车的基本情况。
接地图表示电路如何接到汽车底盘或车架上，接地一般以“G”表示。
连接器图可表示每一个连接器的位置和它的连接终端、引角，连接器一般以“C”表示。
有时会在图上或表中给出每个连接器上电参数（电压、电流或电阻）的标准值，以便在诊断故障时，进行比较和判断。
四、注意线与线的关系在阅读线路图时，应特别注意线与线之间的关系，是交叉而过的，还是交接的。
两线或数线的交接一般用点“.”表示。
应注意的是：电线进入连接器后，会有另外的符号。
五、桑塔纳2000为列标有“30”的为正常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火均有电。
专供发动机熄火时也需要用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等。
标有“15”的小容量电器火线，它是在接通点火开关后方能有电的火线。
标有“X”的为车辆起步时方可接通的大容量电器用火线，如供起动发动机用；而标有“31”的为中央线路板内搭铁线。
汽车电路图（原理图、线束图、定位图）的识读方法汽车电路原理图的识读方法（1）掌握汽车电气设备的结构与工作原理掌握汽车电路原理图中电气设备的结构及工作原理是识读电路原理图的基础。
在掌握电路原理图中电气设备的结构及工作原理后再去分析电路原理图中各电气设备的连接关系，读懂汽车电路原理图也就变得相对比较容易。
（2）牢记汽车电气设备符号汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的。
（3）判断汽车电路原理图的类型根据汽车电气系统的工作原理可将汽车电路原理图分为电控电路原理图与非电控电路原理图。
如果是电控电路原理图，则可以电控单元为核心将电路原理图分为四部分，即电控单元信号输入电路、执行器工作电路、电控单元电源电路以及其他电气设备电路。
如果是非电控电路原理图，则可从用电器入手，然后根据用电器找出控制器。
如果控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。
应当注意继电器有时不止控制一个用电器，这时应对电路加以区分。
在电路图中无论是继电器还是控制开关均处于断开停止工作状态。
（4）利用用电器回路原则汽车上的用电器都必须在蓄电池正、负极之间构成完整的闭合回路才能工作。
可以通过此原则从用电器入手来对汽车电路进行分析。
（5）注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线均具有共同作用，如可以是电源线、接地线以及信号线等。
在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有作用（如电源线），则其他导线均具有该作用（都是电源线）。
尤其是在由电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路十分常见。
传感器经常共用电源线、接地线，但是绝不会共用信号线。
执行器会共用电源线、接地线甚至控制线。
在阅读分析带有电控单元的电路时应十分注意。
（6）运用排除法来确定电路的作用在分析电路图，尤其是带有电控单元的电路图时，往往需要确定某条电路的作用。
汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。
1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。
当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。
假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。
依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。
①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。
汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。
全部用电设备与电源正极连接均为单线。
②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。
假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。
假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。
③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。
而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。
假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。
2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。
一文看懂汽车电路原理图一、熟悉（汽车电路）绘制的规则在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，（信号）输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各（电气）系统的电路尽可能绘制在一起。
二、熟悉汽车电路元件符号及含义熟悉汽车电路图的名称，明确电气符号、文字标注、代码及缩略语的含义，建立（元器件）和图形符号间一一对应的关系。
01电气符号汽车上所有的电器在电路图中都是用电气符号来表示的。
电气符号是简单的图形符号，只大概地表示出电器外形，在图形符号上或旁边用文字加以说明电器名称。
各汽车生产厂家绘制的电气符号各有不同，有的是简单的，有的是复杂的。
举例：图1是大众/ 奥迪/ 斯柯达车系的符号，它是最常见的发动机电控单元的符号。
图1图2、图3分别是通用车系和宝马车系的符号，在电控单元处画出了简单的内部电路。
图2图3图4是奔驰车系的符号，在电控单元处用英文字母标明该端子的作用，并用箭头符号标明信号是输入还是输出。
图4图5是北京现代车系的符号，在电控单元处标注出了信号的名称和类型，从图中可以看出是供电、搭铁、输入信号还是控制信号。
图5图6是丰田车系的符号，在电控单元处用英文字母标明该端子的作用。
图6图7是本田车系的符号，在电控单元处画出了简单的内部电路并用英文字母对端子进行了标注。
图7有的电气符号也简单地表达出电器内部的（工作原理）和电路，如下图所示的起动机的符号，从图中可以看到起动机、电磁开关线圈、电磁开关触点以及它们之间线路的连接关系。
02电器端子标注为了方便查找和（维修）汽车电路，在电路图中用一定数字、字母对电器的接线端子进行了标注，了解这些端子的标注，可准确地找到导线和相应的接线端子。
各国汽车制造厂家对端子的标注方法不尽相同，下表所示为德国汽车电路设备端子的部分标注说明。
03汽车电路中的缩略语由于电路图幅面有限，对各元器件的解释大量采用缩略语。
汽车电路识图方法
1.了解汽车电路的基本原理：汽车电路由电源、导线、开关、负载等组成。
2.使用常见的电气符号：学会使用基本的电气符号，例如电源、开关、电灯等。
这可以帮助您理解电路图的内容。
3.理解电路图的常规布局：通常，电路图顶部会画出图表名称，下部会标注电源和负载位置，并连接各个部分。
电路图的中间通常是开关，电路元器件和细节图。
在学习过程中，您可以通过查阅电路图欣赏到这些布局。
4.根据电路图上的细节，了解元件的引脚功能：在电路图中，描绘了各种元器件，如电容，电阻，压力开关等，细节部分包括引脚编号和功能。
通过理解这些引脚的操作，您将理解如何将电气元件放在电路中。
5.在电路元器件之间造出连接：在汽车电路中，电线会连接电源和负载和各个电器。
因此，理解如何绘制和连接电线是电路图初学者的重点。
6.进行实际操作：找到相应的电路原件和工具，进行实际连接实践，直到您能够按照电路图完成所有操作并使汽车电路正常运行。
汽车电路图读图方法与要领一、【线路图】的判读要点：1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；3. 通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。
二、【原理图】的判读要点：1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；2.识读电路设备所处的分线路走向；3.识读分线路上的开关、保险装置、继电器结构和作用。
三、【线束图】的判读要点：1、认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。
2、认清每一线束上的枝叉通向车上哪个电器设备、每一分枝叉有几根导线、它们的颜色与标号以及它们各连接到电器的哪个接线柱上；3、认清有哪些插接件，它们应该与哪个电器设备上的插接器相连接（1）开始读图必须先读电路图注，对照图注先弄清楚各电器部件的数量及功用，找出每一个电器部件的电流通路。
（2）读图时可以采用逐一分割法进行，也就是说将各部分电路根据需要逐一摘除后，再进行必要的分析。
（3）对于庞大复杂的电路，为了防止线路交叉错乱又使读图方便，在电路图下都标有“地址”码，在电路图中未连到所处位置的线头也标注有应到位置的对应“地址”码，只要两处地址码完全相同，即说明两处导线相连。
（4）读图时应从电源开始，先找到蓄电池、发电机及电压调节器，发电机励磁电路必须受点火开关控制。
（5）找起动电路必须先找到点火开关、起动继电器及电磁开关控制电路。
（6）找点火电路时，先找点火控制器（或分电器）、点火线圈、点火开关及火花塞。
（7）找照明电路时，先找车灯控制开关、变光器、大灯、小灯及各种照明灯。
照明灯电路一般接线规律是：小灯与大灯不同时亮；大灯的近光与远光不同时亮；仪表照明灯、尾灯、牌照灯等只有在夜间工作时才常亮。
（8）找仪表电路时，先找组合仪表、点火开关、仪表传感器及仪表电源稳压器。
职教园地Professional Education Garden栏目编辑：荣博 *****************852013/05·汽车维修与保养 一、汽车电路图介绍汽车电路图，是将汽车电气与电子设备用图形符号和代表导线的线条连接在一起的关系图。
常见的汽车电路图有线路图、线束图、电路原理图和原理方框图等。
汽车线路图一般用来标记电气元件设备的安装位置、线路、外型走向等。
在汽车上，为了方便安装和保护导线，将同方向的许多导线用PVC塑料带或棉纱编制物包扎线束，称为线束。
线束图是电气设备元件在汽车上的实际安装位置描绘的电路图。
原理图是用图形符号方式，把仪表、控制器、电源等各种电器设备按照电路原理由上至下连接起来，然后再横向排列布置形成的电路图。
因此，识读汽车电路原理图的关键是理解各种图标的意义。
原理图以表达汽车电路的工作原理和相互连接控制关系为重点，它是维修时最实用的技术资料。
二、汽车电路图的识读方法由于目前各国汽车制造厂商在绘制汽车电路图的技术标准、文字标注不同，至今没有统一的规范和标准。
虽然各种汽车的电路图不同，但汽车电路图都有相似之处，可以从以下几个方面着手。
1.基础准备(1)想读懂汽车电路图，先要了解电路图中图形意义、标注规则、符号含义和使用方法等。
(2)学习电子电路基础，了解单片机(也叫汽车电脑或ECU)和微机原理以及网络数据总线(CAN和LIN)知识，打好读图基础。
(3)掌握各个电气系统的工作原理，要先掌握充电、启动、点火、灯光照明、仪表等典型电路的工作原理，尽可能把电器总成内部原理搞清楚。
(4)学习汽车电路专业英语。
首先要掌握汽车缩略英文词汇，这是当代新型豪华轿车维修必备技能之一，因为国外新型轿车电路图不可能马上有中文版本的。
2.方法和技巧(1)先易后难，逐步深入学生先从比较熟悉的车型入手，按先大车后小车的原则，由简到繁，整理归纳，比较提高。
化整为零，化繁为简，要把局部电路图从全车总图中分割出来，对于各个系统单元电路图同样可以采取各个击破的方法进行识读。
识读汽车电路图的十大技巧
一、了解电路图的基本概念
在识读汽车电路图之前，首先要对电路图的基本概念有一定的了解，其中标志、代号和符号的理解尤为重要。
二、搞清汽车电路图的组成部分
汽车电路图的组成部分主要包括电路分类、图形符号、电路符号、连接点等，要搞清楚每个构成部分的含义才能正确理解电路图。
三、熟悉各类电路图
不同的汽车厂家有不同的电路图，因此要根据汽车型号熟悉各类电路图，以便更好地识读汽车电路图。
四、掌握电路图的构成
汽车电路图由四个基本部分组成，即：控制系统、发动机电系统、辅助系统和安全系统，要掌握这四大系统的电路图，以便于更好地识读汽车电路图。
五、掌握符号及图形符号
电路图中的符号和图形符号有着重要的意义，有助于理解电路图，所以要掌握各类符号及图形符号，以便在识读汽车电路图时可以更好地理解。
六、熟悉各类电路连接点
汽车电路图上的连接点有着重要的意义，要掌握每一个连接点的作用，以便在识读汽车电路图时可以更好地理解。
七、了解电路的流向
要正确识读汽车电路图，必须了解电路的流向，以便更好地理解电路结构和功能。
八、了解电路的功能
要正确识读汽车电路图，必须理解电路结构和功能，有助于更好地识读汽车电路图。
九、掌握电路图中的特殊符号
电路图中还有一些特殊符号，如：延时符号、电抗符号、变压器符号等，要掌握相关符号的含义，以便在识读汽车电路图时更好地理解电路结构和功能。
十、熟悉电路图的检修技巧
熟悉电路图的检修技巧，有助于更快更准确地识读汽车电路图，从而提高工作效率和检修质量。
