识读电路图

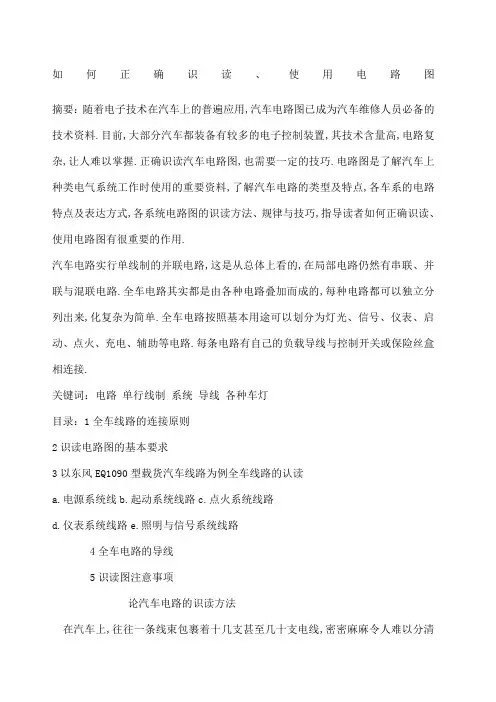

如何正确识读、使用电路图摘要：随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料.目前,大部分汽车都装备有较多的电子控制装置,其技术含量高,电路复杂,让人难以掌握.正确识读汽车电路图,也需要一定的技巧.电路图是了解汽车上种类电气系统工作时使用的重要资料,了解汽车电路的类型及特点,各车系的电路特点及表达方式,各系统电路图的识读方法、规律与技巧,指导读者如何正确识读、使用电路图有很重要的作用.汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路.每条电路有自己的负载导线与控制开关或保险丝盒相连接.关键词：电路单行线制系统导线各种车灯目录：1全车线路的连接原则2识读电路图的基本要求3以东风EQ1090型载货汽车线路为例全车线路的认读a.电源系统线b.起动系统线路c.点火系统线路d.仪表系统线路e.照明与信号系统线路4全车电路的导线5识读图注意事项论汽车电路的识读方法在汽车上,往往一条线束包裹着十几支甚至几十支电线,密密麻麻令人难以分清它们的走向,加上电是看不见摸不着,因此汽车电路对于许多人来说,是很复杂的东西.但是任何事物都有它的规律性,汽车电路也不例外.一般家庭用电是用交流电,实行双线制的并联电路,用电器起码有两根外接电源线.从汽车电路上看,从负载用电器引出的负极线返回线路都要直接连接到蓄电池负极接线柱上,如果都采用这样的接线方法,那么与蓄电池负极接线柱相连的导线会多达上百根.为了避免这种情况,设计者采用了车体的金属构架作为电路的负极,例如大梁等.因此,汽车电路与一般家庭用电则有明显不同：汽车电路全部是直流电,实行单线制的并联电路,用电器只要有一根外接电源线即可.蓄电池负极和负载负极都连接到金属构架上,也就是称为“接地”.这样做就使负载引出的负极线能够就近连接,电流通过金属构架回流到蓄电池负极接线.随着塑料件等非金属材料在汽车上应用越来越多,现在很多汽车都采用公共接地网络线束来保证接地的可靠性,即将负载的负极线接到接地网络线束上,接地网络线束与蓄电池负极相连.汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.全车电路按照基本用途可以划分为灯光、信号、仪表、启动、点火、充电、辅助等电路.每条电路有自己的负载导线与控制开关或保险丝盒相连接.灯光照明电路是指控制组合开关、前大灯和小灯的电路系统；信号电路是指控制组合开关、转弯灯和报警灯的电路系统；仪表电路是指点火开关、仪表板和传感器电路系统；启动电路是指点火开关、继电器、起动机电路系统；充电电路是指调节器、发电机和蓄电池电路系统.以上电路系统是必不可少的,构成全车电路的基本部分.辅助电路是指控制雨刮器、音响等电路系统.随着汽车用电装备的增加,例如电动座椅、电动门窗、电动天窗等,各种辅助电路将越来越多.旧式汽车电路比较简单,一般情况下,它们的正极线俗称火线分别与保险丝盒相接,负极线俗称地线共用,重要节点有三个,保险丝盒、继电器和组合开关,绝大部分电路系统的一端接保险丝或开关,另一端联接继电器或用电设备.但在现代汽车的用电装置越来越多的情况下,线束将会越来越多,布线将会越来越复杂.随着汽车电子技术的发展,现代汽车电路已经与电子技术相结合,采用共用多路控制装置,而不是象旧式汽车那样通过单独的导线来传送.使用多路控制装置,各用电负载发送的输入信号通过电控单元ECU转换成数字信号,数字信号从发送装置传输到接收装置,在接收装置转换成所需信号对有关元件进行控制.这样就需在保险丝、开关和用电设备之间的电路上添加一个多路控制装置参阅广州雅阁后雾灯线路简图.采用多路控制线路系统可.第二部分第二部分简要介绍了全车线路识读的原则、要求与方法以及电路用线的规格.主要针对其在东风EQ1090车型汽车电路与电器系统应用情况作了概括性的阐述.其包括了电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等主要部分进行了说明.通过对东风EQ1090车型的系统学习,为以后接触到各类不同车型打下个坚实的基础.一、全车线路的连接原则全车线路按车辆结构形式、电器设备数量、安装位置、接线方法不同而各有不同,但其线路一般都以下几条原则：1汽车上各种电器设备的连接大多数都采用单线制；2汽车上装备的两个电源发电机与蓄电池必须并联连接；3各种用电设备采用并联连接,并由各自的开关控制；4电流表必须能够检测蓄电池充、放电电流的大小.因此,凡是蓄电池供电时,电流都要经过电流表与蓄电池构成的回路.但是,对于用电量大且工作时间较短的起动机电流则例外,即启动电流不经过电流表；5各型汽车均陪装保险装置,用以防止发生短路而烧坏用电设备.了解上面的原则,对分析研究各种车型的电器线路以及正确判断电器故障很有帮助.二、基本要求一般来讲全车电路有三种形式,即：线路图、原理图、线束图.一、识读电路图的基本要求了解全车电路,首先要识读该车的线路图,因为线路图上的电器是用图形符号以及外形表示的,容易识别.此外,线路图上的电器设备的位置与实际车上的位置是对应的,容易认清主要设备在车上的实际位置,同时,也可对设备的功能获得感性认识.识读电路图时,应按照用电设备的功用,识别主要用电设备的相对分布位置；识别用电设备的连接关系,初步了解单元回路的构成；了解导线的类型以及电流的走向.二、识读原理图的基本要求原理图是一图形符号方式,把全车用电设备、控制器、电源等按照一定顺序连接而成的.它的特点是将各单元回路依次排列,便于从原理上分析和认识汽车电路.识读原理图时,应了解全车电路的组成,找出各单元回路的电流通路,分析回路的工作过程.三、识读线束图的基本要求线束图是用来说明导线在车辆上安装的指导图.图上每根导线所注名的颜色与标号就是实际车上导线的颜色和到端子的所印数字.按次数字将导线接在指定的相关电器设备的接线柱上,就完成了连接任务.即使不懂原理,也可以按次接线.总上所述,掌握汽车全车线路总线路,应按以下步骤进行：1对该车所使用的电气设备结构、原理有一定了解,知道他的规格.2认真识读电路图,达到了解全车所使用电气设备的名称、数量和实际安排位置；设备所用的接线柱数量、名称等.3识读原理图应了解主要电气设备的各接线柱和那些电器设备的接线柱相连；该设备分线走向；分线上开关、熔断器、继电器的作用；控制方式与过程.4识读线束图应了解该车有多少线束,各线束名称及在车上的安装位置；每一束的分支同向哪个电器设备,每分支又有几根导线及他们的颜色与标号,连接在那些接线柱上；该车有那些插接器以及他们之间的连接情况.5抓住典型电路,触类旁通.汽车电路中有许多部分是类似的,都是性质相同的基本回路,不同的只是个别情形.三、全车线路的认读下面以东风EQ1090型载货汽车线路为例,分析说明各电子系统电路的特点.东风EQ1090型载货汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成.一电源系统线路电源系统包括蓄电池、交流发电机以及调节器,东风EQ1090汽车配装电子式电压调节器,电源线路如图.其特点如下：1发电机与蓄电池并联,蓄电池的充放电电流由电流表指示.接线时应注意电流表的-端接蓄电池正极,电流表的+端与交流发电机‘电枢’接线柱A或B连接,用电设备的电流也由电流表+端引出,这样电流表才能正确指示蓄电池的充、放电电流值.2蓄电池的负极经电源总开关控制.当发电机转速很低,输出电压没有达到规定电压时,由蓄电池向发电机供给磁场电流.二起动系统线路启动系统由蓄电池、启动机、启动机继电器部分东风EQ1090型汽车配装复合继电器组成,系统线路如图.启动发动机时,将点火开关置于“启动”档位,启动继电器或复合继电器工作,接通起动机电磁开关电路,从而接通起动机与蓄电池之间得电路,蓄电池便向起动机供给400~600A大电流,起动机产生驱动转矩将发动机起动.发动机起动后,如果驾驶员没有及时松开点火开关,那么由于交流发电机电压升高,其中性点电压达5V时,在复合继电器的作用下,起动机的电磁开关将自动释放,切断蓄电池与起动电动机之间的电路,起动机便会自动停止工作.根据国家标准GB9420--88的规定,汽车用起动电动机电路的电压降每百安的培的电压差12V电器系统不得超过,24V电器系统不的超过.因此,连接启动电动机与蓄电池之间的电缆必须使用具有足够横截面积的专用电缆并连接牢固,防止出现接触不良现象.三点火系统线路点火系统包括点火线圈、分电器、点火开关与电源.系统线路如图,其特点：1在低压电路中串有点火开关,用来接通与切断初级绕组电流；2点火线圈有两个低压接线端子,其中‘-’或‘1’端子应当连接分电器低压接线端子,“+”或“15”端子上连接有两根导线,其中来自起动机电磁开关的蓝色导线,注：个别车型因出厂年代不同其导线颜色有可能不同应当连接电磁开关的附加电阻短路开关端子“15a”；白色导线来自点火开关,该导线为附加电阻电阻值为欧姆左右所以不能用普通导线代替.起动发动机时,初级电流并不经过白色导线,而是由蓄电池经起动电磁开关与蓝色导线直接流入点火线圈,使附加电阻线被短路,从而减小低压电路电阻,增大低压电流,保证发动机能顺利起动.3在高压电路中,由分电器至各火花塞的导线称为高压导线,连接时必须按照气缸点火顺序依次连接.四仪表系统线路仪表系统包括电流表、油压表、水温表、燃油表与之匹配的传感器,系统线路如图所示.其特点如下：1电流表串联在电源电路里,用来指示蓄电池充、放电电流的大小.其他几种仪表相互并联,并由点火开关控制.2水温表与燃油表共用一只电源稳压器,其目的是当电源电压波动时起到稳压仪表电源的作用,保证水温表与燃油表读数准确.电源稳压器的输出电压为+/.报警装置有油压过低报警灯和气压过低蜂鸣器,分别由各自的报警开关控制.当机油压力低于50~90kpa时,油压过低报警开关触电闭合,油压过低指示灯电路接通而发亮,指示发动机主油道机油压力过低,应及时停车维修.东风EQ1090型汽车采用气压制动系统,当制动系统的气压下降到340~370kpa时,气压过低蜂鸣器鸣叫,以示警告.五照明与信号系统线路照明与信号系统包括全车所有照明灯、灯光信号与音响信号,系统线路如图所示.其特点如下：1前照灯为两灯制,并采用双丝灯泡；2前照灯外侧为前侧灯,采用单灯丝,其光轴与牵照灯光轴成20度夹角,即分别向左右偏斜20度.因此,在夜间行车时,如果前照灯与前侧灯同时点亮,那么汽车正前方与左右两侧的较大范围内都有较好的照明,即使在汽车急转弯时,也能照亮前方的路面,从而大大改善了汽车在弯道多、转弯急的道路上行驶时的照明条件；3前照灯、前下灯、前侧灯及尾灯均由手柄式车灯开关控制；4设有灯光保护线路；5制动信号灯不受车灯总开关控制,直接经熔断丝与电源连接,只要踩下制动踏板,制动邓开关就会接通制动灯电路使制动灯发亮；6转向信号灯受转向灯开关控制；7电喇叭由喇叭按钮和喇叭继电器控制.。

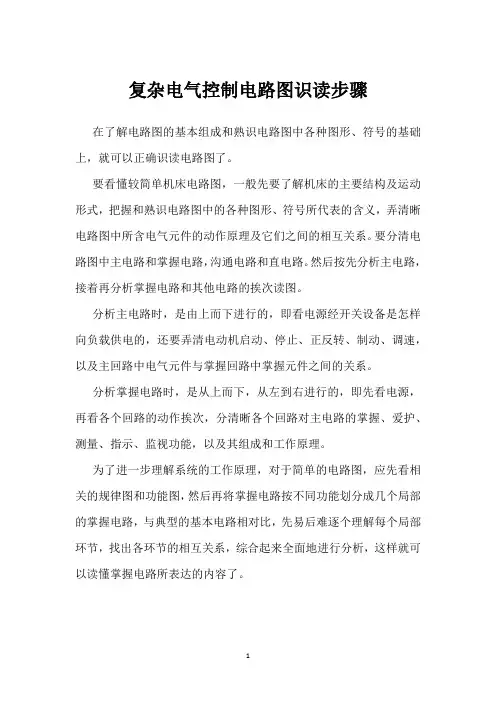

复杂电气控制电路图识读步骤
在了解电路图的基本组成和熟识电路图中各种图形、符号的基础上，就可以正确识读电路图了。

要看懂较简单机床电路图，一般先要了解机床的主要结构及运动形式，把握和熟识电路图中的各种图形、符号所代表的含义，弄清晰电路图中所含电气元件的动作原理及它们之间的相互关系。

要分清电路图中主电路和掌握电路，沟通电路和直电路。

然后按先分析主电路，接着再分析掌握电路和其他电路的挨次读图。

分析主电路时，是由上而下进行的，即看电源经开关设备是怎样向负载供电的，还要弄清电动机启动、停止、正反转、制动、调速，以及主回路中电气元件与掌握回路中掌握元件之间的关系。

分析掌握电路时，是从上而下，从左到右进行的，即先看电源，再看各个回路的动作挨次，分清晰各个回路对主电路的掌握、爱护、测量、指示、监视功能，以及其组成和工作原理。

为了进一步理解系统的工作原理，对于简单的电路图，应先看相关的规律图和功能图，然后再将掌握电路按不同功能划分成几个局部的掌握电路，与典型的基本电路相对比，先易后难逐个理解每个局部环节，找出各环节的相互关系，综合起来全面地进行分析，这样就可以读懂掌握电路所表达的内容了。

1。

识读汽车电路图教案第一章：汽车电路图基本概念与术语1.1 汽车电路图的定义与作用介绍汽车电路图的定义解释汽车电路图在汽车维修与诊断中的重要性1.2 汽车电路图的组成与结构介绍汽车电路图的基本组成部分解释电源、负载、控制开关、保护装置等概念1.3 汽车电路图的符号与表示方法介绍常用电气元件的符号及其含义解释线路、连接点、标注等表示方法第二章：汽车电路图的阅读与理解2.1 汽车电路图的阅读步骤与方法介绍阅读汽车电路图的基本步骤强调阅读时需要注意的细节与顺序2.2 汽车电路图的线路分析与解读介绍分析汽车电路图的方法与技巧解释如何识别线路、控制逻辑等2.3 汽车电路图的故障诊断与排查介绍汽车电路图在故障诊断中的应用解释如何通过电路图排查故障原因第三章：常用汽车电路图识读实例3.1 汽车照明系统电路图识读实例分析照明系统的电路图解释车灯、开关、保护装置等的工作原理3.2 汽车启动系统电路图识读实例分析启动系统的电路图解释启动机、启动开关、保护装置等的工作原理3.3 汽车空调系统电路图识读实例分析空调系统的电路图解释压缩机、温度控制、保护装置等的工作原理第四章：汽车电路图的绘制与设计4.1 汽车电路图的绘制原则与方法介绍汽车电路图绘制的基本原则解释如何合理布局、标识电气元件等4.2 汽车电路图的设计与优化介绍汽车电路图设计的方法与技巧解释如何提高电路图的可读性、可靠性与安全性4.3 汽车电路图的绘制软件与应用介绍常用的汽车电路图绘制软件解释如何利用软件绘制与优化汽车电路图第五章：汽车电路图的实践应用与维护5.1 汽车电路图在维修中的应用介绍汽车电路图在维修过程中的作用解释如何利用电路图诊断与修复故障5.2 汽车电路图的维护与保养介绍汽车电路图的维护与保养方法强调定期检查、清洁、更换损坏部件的重要性5.3 汽车电路图的安全注意事项介绍汽车电路图操作中的安全注意事项强调遵守操作规程、防止电气火灾等安全知识第六章：汽车传感器电路图识读6.1 传感器电路图的基本概念介绍传感器在汽车电路中的作用解释传感器电路图的组成与特点6.2 常见汽车传感器电路图识读分析氧传感器、温度传感器、速度传感器等电路图解释传感器的工作原理及其在电路图中的表示方法6.3 传感器电路图故障诊断与排查介绍传感器电路图在故障诊断中的应用解释如何通过电路图识别传感器故障第七章：汽车动力系统电路图识读7.1 动力系统电路图的基本概念介绍动力系统电路图的定义与作用解释动力系统电路图的组成与结构7.2 常见汽车动力系统电路图识读分析发动机控制系统、变速器控制系统等电路图解释动力系统中电气元件的工作原理及其在电路图中的表示方法7.3 动力系统电路图故障诊断与排查介绍动力系统电路图在故障诊断中的应用解释如何通过电路图识别动力系统故障第八章：汽车电子控制系统电路图识读8.1 电子控制系统电路图的基本概念介绍电子控制系统电路图的定义与作用解释电子控制系统电路图的组成与结构8.2 常见汽车电子控制系统电路图识读分析防抱死制动系统（ABS）、电子稳定程序（ESP）等电路图解释电子控制系统中的电气元件及其工作原理在电路图中的表示方法8.3 电子控制系统电路图故障诊断与排查介绍电子控制系统电路图在故障诊断中的应用解释如何通过电路图识别电子控制系统故障第九章：汽车电路图的更新与维护9.1 汽车电路图的更新原因介绍汽车电路图更新的必要性解释新技术、新部件对电路图更新的影响9.2 汽车电路图的更新方法与步骤介绍汽车电路图更新的方法与步骤强调在进行更新时需要注意的细节9.3 汽车电路图的维护与保养介绍汽车电路图在日常维护与保养中的注意事项强调定期检查、清洁、更换损坏部件的重要性第十章：汽车电路图的综合应用案例分析10.1 汽车电路图在维修案例中的应用分析实际汽车维修案例中电路图的作用解释如何利用电路图诊断与修复故障10.2 汽车电路图在汽车改装中的应用介绍汽车电路图在汽车改装中的作用解释如何利用电路图进行合理的改装设计10.3 汽车电路图在汽车性能检测中的应用介绍汽车电路图在汽车性能检测中的作用解释如何通过电路图分析汽车性能指标重点和难点解析一、汽车电路图基本概念与术语的识读，特别是对电路图的定义、组成、结构和符号表示方法的理解。

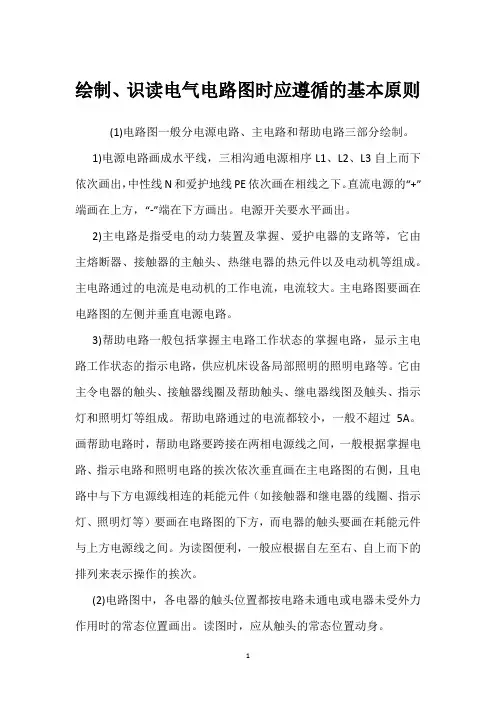

绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。

1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。

直流电源的“+”端画在上方，“-”端在下方画出。

电源开关要水平画出。

2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路图要画在电路图的左侧并垂直电源电路。

3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。

它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。

帮助电路通过的电流都较小，一般不超过5A。

画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。

为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。

(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。

读图时，应从触头的常态位置动身。

(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。

(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。

若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。

(5)画电路图时，应尽可能削减线条和避开线条交叉。

对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。

电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。

在识读电气原理图时，需要注意不要只看标题，而要仔细阅读每个元件的符号、连线以及注释等信息。

以下是一些建议以帮助理解电气原理图。

首先，要了解电气符号的含义。

电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。

每个符号代表不同的电气元件，需要通过学习和掌握这些符号的含义来理解原理图。

其次，要注意连线的走向和表示方式。

线的走向通常代表了电流的流动方向，例如水平线表示电流的平行流动，垂直线表示电流的垂直流动。

连线中的箭头则表示电流的流向。

此外，还需要注意连线的交叉、并联、串联等连接方式，以便正确理解电路的结构。

另外，注释也是理解电气原理图的重要线索。

注释可以包括元件的名称、数值、工作条件等信息。

通过仔细阅读注释，可以了解到具体元件的功能和特性，从而更好地理解整个电路的工作原理。

总之，在识读电气原理图时，不要只关注标题，而要全面了解每个元件的符号、连线和注释等信息。

通过掌握符号的含义、理解连线的走向和表示方式，以及仔细阅读注释，可以更好地理解电气原理图并应用于实际工程中。

教你怎样能够快速看懂电路图怎样快速的看懂原理图电子设备中有各种各样的图。

能够说明它们工作原理的是电原理图，简称电路图。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词——元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。

几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。

它的符号见图（ i ），用θ 或t° 来表示温度。

它的文字符号是“ RT ”。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
 如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

 2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
 整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

 根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。

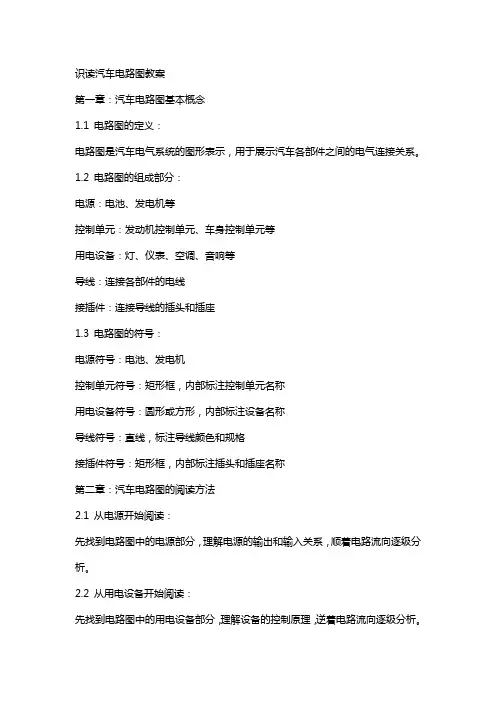

识读汽车电路图教案第一章：汽车电路图基本概念1.1 电路图的定义：电路图是汽车电气系统的图形表示，用于展示汽车各部件之间的电气连接关系。

1.2 电路图的组成部分：电源：电池、发电机等控制单元：发动机控制单元、车身控制单元等用电设备：灯、仪表、空调、音响等导线：连接各部件的电线接插件：连接导线的插头和插座1.3 电路图的符号：电源符号：电池、发电机控制单元符号：矩形框，内部标注控制单元名称用电设备符号：圆形或方形，内部标注设备名称导线符号：直线，标注导线颜色和规格接插件符号：矩形框，内部标注插头和插座名称第二章：汽车电路图的阅读方法2.1 从电源开始阅读：先找到电路图中的电源部分，理解电源的输出和输入关系，顺着电路流向逐级分析。

2.2 从用电设备开始阅读：先找到电路图中的用电设备部分，理解设备的控制原理，逆着电路流向逐级分析。

2.3 分模块阅读：将电路图分成若干模块，先阅读一个模块，理解模块内部电路关系，再与其他模块进行联系。

第三章：汽车电路图的绘制方法3.1 绘制电路图的步骤：确定电路图的绘制范围：电源、控制单元、用电设备等选择合适的符号表示各部件画出各部件之间的连接关系标注导线颜色、规格和接插件名称3.2 绘制电路图的注意事项：电路图应简洁明了，避免冗余线条电路图应遵循一定的布局原则，如从上到下、从左到右等电路图应标注单位、符号、说明等信息第四章：汽车电路图的常见故障分析4.1 短路故障：短路故障会导致电流过大，可能损坏电源、控制单元、用电设备等。

4.2 断路故障：断路故障会导致电路不通，用电设备无法正常工作。

4.3 接触不良故障：接触不良会导致电路阻抗增大，影响用电设备的正常工作。

4.4 搭铁故障：搭铁故障会导致电路短路，可能损坏电源、控制单元、用电设备等。

第五章：汽车电路图的实际应用案例5.1 案例一：某车型发动机无法启动，通过阅读发动机控制单元电路图，找到相关电路，分析故障原因并进行维修。

教你识读电子电路图18 胡老师4．电路分析步骤集成电路应用电路的具体分析步骤如下。

（1）直流电路分析。

这一步主要是进行电源和接地引脚外电路的分析。

注意：电源有多个引脚时，要分清这几个电源引脚之间的关系，例如是否是前级电路、后级电路的电源引脚，或是左、右声道的电源引脚；对多个接地引脚也要分清。

分清多个电源引脚和接地引脚，对修理是有用的。

（2）信号传输分析。

这一步主要分析信号输入引脚和输出引脚外电路。

当集成电路有多个输入、输出引脚时，要搞清楚是前级电路还是后级电路的引脚；对于双声道电路，还要分清左、右声道的输入和输出引脚。

（3）其他引脚外电路分析。

例如找出负反馈引脚、消振引脚等，这一步的分析是最困难的，对初学者而言，要借助于引脚作用资料或内电路方框图。

（4）掌握引脚外电路规律。

有了一定的识图能力后，要学会总结各种功能集成电路的引脚外电路规律，并要掌握这种规律，这对提高识图速度是有用的。

例如，输入引脚外电路的规律是：通过一个耦合电容或一个耦合电路与前级电路的输出端相连；输出引脚外电路的规律是：通过一个耦合电路与后级电路的输入端相连。

（5）分析信号放大、处理过程。

分析集成电路内电路的信号放大、处理过程时，最好是查阅该集成电路的内电路方框图。

分析内电路方框图时，可以通过信号传输线路中的箭头指示了解信号经过了哪些电路的放大或处理，最后信号是从哪个引脚输出的。

（6）了解一些关键点。

了解集成电路的一些关键测试点、引脚直流电压规律对检修电路是十分有用的。

OTL 电路输出端的直流电压等于集成电路直流工作电压的一半。

OCL 电路输出端的直流电压等于0V 。

BTL 电路两个输出端的直流电压是相等的，单电源供电时等于直流工作电压的一半，双电源供电时等于0V 。

当集成电路两个引脚之间接有电阻时，该电阻将影响这两个引脚上的直流电压。

当两个引脚之间接有线圈时，这两个引脚的直流电压是相等的；若不等，则必定是线圈开路了。

当两个引脚之间接有电容或接RC 串联电路时，这两个引脚的直流电压肯定不相等；若相等，则说明该电容已经击穿。

教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
 教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
 前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

 2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
 前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

 根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电。

怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。

下面是一些有助于您理解电路图的技巧。

1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。

常见的电子元件包括电阻、电容、电感、二极管、晶体管等。

了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。

2.电路图符号的学习：每个元件在电路图上都有对应的符号。

学习并熟悉这些符号是理解电路图的基础。

可以通过查看电子教材、参考书籍或网络资源来学习这些符号。

3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。

电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。

理解电路图的结构可以帮助您更好地理解电路系统。

4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。

了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。

5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。

理解电路的分析过程对于理解电路图非常重要。

一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。

6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。

例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。

通过了解这些定律，可以帮助您更好地分析电路图。

7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。

这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。

通过实践，可以加深对电路图的理解。

8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。

这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。

9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
