课题六常见车系电路图识读方法

汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2 ．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4 ．大部分用电设备都经过熔断器，受熔断器的保护。

5 ．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线 ( 或搭铁 ) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器 ( 或再经其他用电器 ) ，最后又回到同一电源的正极，由于电源的电位差 ( 电压 ) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

浅谈汽车电路图的识读方法与技巧汽车电路图是汽车电路系统的图表，它展示了汽车电路的各个部分之间的关系。

由于汽车电路系统相对复杂，因此理解电路图的识读方法与技巧非常重要，这可以帮助你更好地理解汽车电路系统，确保你的汽车在运作时能够正常工作。

1. 了解汽车电路图的基础在开始学习如何读取汽车电路图之前，您需要先了解几个基础概念，例如：线路、电源、输入、输出、传感器等，这些概念是电路图的基础。

如果您不了解这些基本概念，那么理解电路图的过程将会变得更加困难。

2. 阅读图例和符号在汽车电路图中有许多符号和图例，因此了解这些符号和图例的含义是极为重要的。

例如：在电路图中AC表示交流电源，DC表示直流电源，在其中的加粗的黑线表示地线等等。

对于一些较为特殊的符号，可以通过查询汽车电路图手册或在互联网上寻找资料。

3. 观察整个电路图在阅读汽车电路图时，要将电路图作为整体来观察。

对于复杂的电路图，通常很难一下子把所有细节都分析出来，因此，应该将注意力放在整体方面，先尝试了解元件的整体连接方式和位置。

4. 根据电路的工作原理分析电路图了解电路图的工作原理是理解汽车电路系统的一个基本方法。

当您能够理解电路图中电路元件的工作原理时，您将更容易识别出电路图中的关键元件和整体运作方式。

在理解电路图的基础上，您可以更容易地分析导致故障的电路部分，并进行修复。

5. 了解常见的电路故障汽车通常会出现一些常见的电路故障，例如：开路、短路、接触不良等，因此在阅读电路图时，您需要知道这些故障的源头并进行排除。

通常情况下，定位问题的最好方法就是第三条，了解电路的工作原理，一旦您知道电路的关键部分并定位到故障元素，则可以找到解决方案。

在学习识读和分析汽车电路图时，需要耐心和细心。

通过系统学习和实践，您将更好地理解汽车电路系统，并能够检测和排除电路故障。

6. 利用多种途径深入学习除了阅读汽车电路图手册和参考资料外，还可以利用各种途径深入了解汽车电路系统。

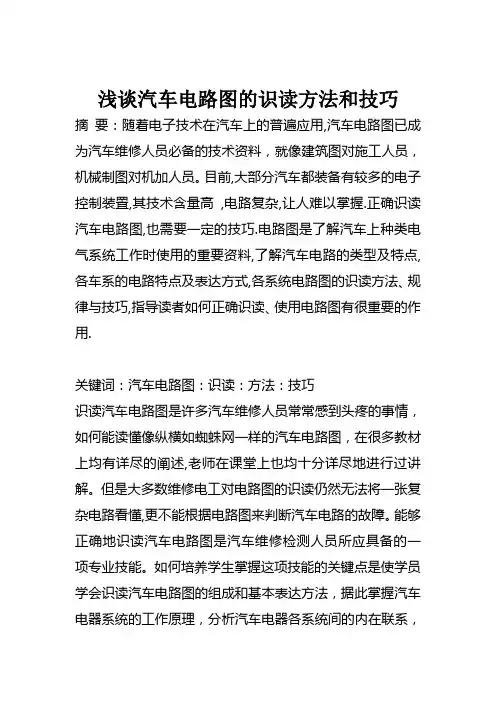

浅谈汽车电路图的识读方法和技巧摘要：随着电子技术在汽车上的普遍应用,汽车电路图已成为汽车维修人员必备的技术资料，就像建筑图对施工人员，机械制图对机加人员。

目前,大部分汽车都装备有较多的电子控制装置,其技术含量高,电路复杂,让人难以掌握.正确识读汽车电路图,也需要一定的技巧.电路图是了解汽车上种类电气系统工作时使用的重要资料,了解汽车电路的类型及特点,各车系的电路特点及表达方式,各系统电路图的识读方法、规律与技巧,指导读者如何正确识读、使用电路图有很重要的作用.关键词：汽车电路图：识读：方法：技巧识读汽车电路图是许多汽车维修人员常常感到头疼的事情，如何能读懂像纵横如蜘蛛网一样的汽车电路图，在很多教材上均有详尽的阐述,老师在课堂上也均十分详尽地进行过讲解。

但是大多数维修电工对电路图的识读仍然无法将一张复杂电路看懂,更不能根据电路图来判断汽车电路的故障。

能够正确地识读汽车电路图是汽车维修检测人员所应具备的一项专业技能。

如何培养学生掌握这项技能的关键点是使学员学会识读汽车电路图的组成和基本表达方法，据此掌握汽车电器系统的工作原理，分析汽车电器各系统间的内在联系，正确使用电器设备，迅速分析和排除汽车电器系统的故障。

培养学生掌握汽车电路图的识读技能应按以下步骤进行。

1．汽车电路图的种类汽车电路图，是将汽车电器与电子设备用图形符号和代表导线的线条连接在一起的关系图。

为了使电路图具有通用性，便于进行技术交流，构成电路图的图形符号和文字符号，不是随意的，它有统一的国家标准和国际标准。

常见的有线路图、线束图和电路原理图。

1．1线路图线路图一般用来标记电气设备的安装位置、外型、线路走向等的指示图。

全车的电器(即电器设备)数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。

它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。

在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积，但因其线条密集，纵横交错，给读图、查找、分析故障带来不便。

识读汽车电路图的十大技巧汽车电路图是每一辆汽车中不可或缺的，它是汽车电子系统工作所必需的指令、顺序和指南，通过汽车电路图，可以知道如何安装和更换汽车中的零部件，以及如何调整汽车电子系统中的各个零部件。

那么，如何才能更加准确和快速地识别汽车电路图呢？下面，就介绍一些更有效地识读汽车电路图的技巧。

首先，汽车电路图由多个部分组成，每一部分都有自己的功能。

因此，在读汽车电路图之前，应先分析汽车电路图，了解它的结构，以使更全面地了解汽车电路图。

其次，每一部分汽车电路图都有一定的标识，可以指示汽车电子系统中不同的零部件。

在读汽车电路图时，应特别注意相关的符号，理解各个符号的含义，以便更正确地进行识别。

再次，汽车电路图是按照线路进行组织的，每一条线路都有相应的编号，这样可以标识该线路的作用。

因此，在读汽车电路图时，应注意线路的编号，理解其含义，以便更加准确地识别汽车电路图。

第三，在读汽车电路图时，应尝试利用更快、更方便的记忆方式，例如可以将汽车电路图中的相关内容记录下来，以便更加方便和准确地读取识别汽车电路图。

第四，汽车电路图的图示也是非常重要的，它们可以清楚地描述汽车中各个零部件之间的关系。

因此，在阅读汽车电路图时，应认真观察图示，以便更加准确地了解汽车电路图的各个方面。

第五，汽车电路图中的电压和接线非常重要，在读汽车电路图时，应特别注意汽车电路图中使用的电压和接线。

第六，在读汽车电路图时，应根据汽车电路图设计的实际效果，进行理性分析，以正确理解汽车电路图的信息。

第七，汽车电路图涉及的零部件种类多样，它们之之间也可能存在相互影响的情况。

因此，在识别汽车电路图时，应尽可能多地了解不同零部件之间的关系，以便获取更准确的信息。

第八，汽车电路图在不同汽车中也可能有所不同，应根据自己实际需要，仔细了解汽车电路图，以便更精确地识别汽车电路图。

第九，在识别汽车电路图时，应先读清汽车电路图的说明文字，以便更好地理解汽车电路图的内容。

汽车电路识图方法 Modified by JACK on the afternoon of December 26, 2020课堂教学安排6、牢记回路原则在阅读电路图时，应掌握回路原则，即电路中工作电流是由电源正极流出，经用电设备后流回电源负极；电路中只有当电流流过用电设备时，用电设备才能工作。

虽然掌握了回路原则，但在阅读电路图时还容易犯一些错误。

常见的错误有：从电源正极出发，到某电器设备（或再经其他电器设备）又回到了电源正极；把发电机、蓄电池这两个电源当成一个电源，常从这个电源的正极出发，经过用电器回到另一个电源的负极，这实际上并未构成真正的通路，也就不能产生电流；虽然注意到回路原则，但在电流方向上却是随意的，有时从电源的负极出发，经用电器回到电源的正极，这样虽然构成了回路，容易在某些线圈与磁路中引出错误的结论，而且这种从负到正的电流方向在电子电路中是行不通的。

另外，进口汽车一般只配有接线图，其原理图往往是进口以后有关人员为研究、使用与检修而收集和绘制的。

由于这些图的来源不同，收集时间不同以及符号、惯例的变更等，在画法上可能出现差异。

所以在读电路原理图时应注意这一点。

二）汽车电路识图实例1、电源2、搭铁汽车电控系统的搭铁有三种形式，一种是直接搭铁，一种是执行元件搭铁，第三种是传感器搭铁。

所谓直接搭铁就是直接和车身相连的搭铁线，在图中，31号线是车身搭铁线，也就是说凡是直接连在31号线上的搭铁就是直接搭铁，从图中我们可以看出，燃油泵G6、发动机转速传感器G28的屏蔽线、爆震传感器G61和G66的屏蔽线、发动机控制单元J220的2号脚、点火线圈总成N152的4号脚等均直接连在31号线上，均为直接搭铁，另外4个火花塞分别拧在气缸体上也直接搭铁。

我们在排除电控汽车故障时，经常要检查相关搭铁点是否正常，那么我们知道一辆车上一共有几个搭铁点，并且都搭接在什么位置吗？通过察看直接搭铁我们便可以一目了然了。

所谓执行元件搭铁，指的就是电控系统中的执行器的搭铁方式，从图例中我们可以看出，执行元件燃油泵继电器J17、第1缸喷油器N30、第2缸喷油器N31、第3缸喷油器N32、第4缸喷油器N33、氧传感器加热器Z19、活性炭罐电磁阀N80、节气门调节电动机V60以及点火线圈总成N152中的两个电火线圈均是通过发动机控制单元J220中的控制三极管而搭铁在。

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了车辆各种电气部件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是非常重要的。

本文将介绍汽车电路图的基本结构和识读方法，帮助读者更好地理解和应用汽车电路图。

1. 汽车电路图的基本结构。

汽车电路图通常由电源部分、控制部分、负载部分和接地部分组成。

电源部分包括电瓶、发电机等供电设备；控制部分包括开关、继电器、传感器等控制元件；负载部分包括灯具、电机、喇叭等工作设备；接地部分则是整个电路的接地部分。

这些部分通过不同的线型和符号连接在一起，形成了一张完整的汽车电路图。

2. 汽车电路图的识读方法。

首先，要了解汽车电路图的符号含义。

汽车电路图中使用了许多不同的符号来表示电气元件和连接关系，如电源符号、接地符号、继电器符号、开关符号等。

只有了解了这些符号的含义，才能正确地识读汽车电路图。

其次，要理清电路的连接关系。

在汽车电路图中，不同的元件通过线型连接在一起，形成了不同的电路。

要根据线型的连接关系，理清各个元件之间的联系，从而理解整个电路的工作原理。

再次，要注意电路的供电和负载部分。

汽车电路图中，电源部分和负载部分是整个电路的重要组成部分，要特别关注这两部分的连接关系和工作原理，从而更好地理解汽车电路图。

最后，要结合实际情况进行识读。

汽车电路图是理论上的电路连接关系，实际情况可能会受到各种因素的影响，如老化、损坏、改装等。

在识读汽车电路图时，要结合实际情况进行分析，找出问题所在并进行相应的维修和调整。

总之，汽车电路图的识读方法需要对电路图的基本结构和符号含义有清晰的认识，要理清电路的连接关系，关注电路的供电和负载部分，并结合实际情况进行识读分析。

只有掌握了这些方法，才能更好地理解和应用汽车电路图，为汽车的维修和改装提供有力的支持。

希望本文对读者有所帮助，谢谢阅读！。

汽车电路图的识读一、基础知识概述1.汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。

本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。

汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。

汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。

汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。

汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。

②汽车电器设备符号旁边都标有设备名称和代码。

③过载保护装置都标有规格、代码和安装位置。

④电路图中的开关、继电器等控制器都处于断开状态，用电器都处于停止工作状态。

图1-1 汽车电路原理图示例2.汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。

下表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3.汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。

下表是通用别克车系的电路图导线颜色代号：表1-2 别克车系电路图导线颜色代号注：如果导线的颜色代号为“XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“BK/GY”即表示该导线的主色为黑色，辅色为灰色。

此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。

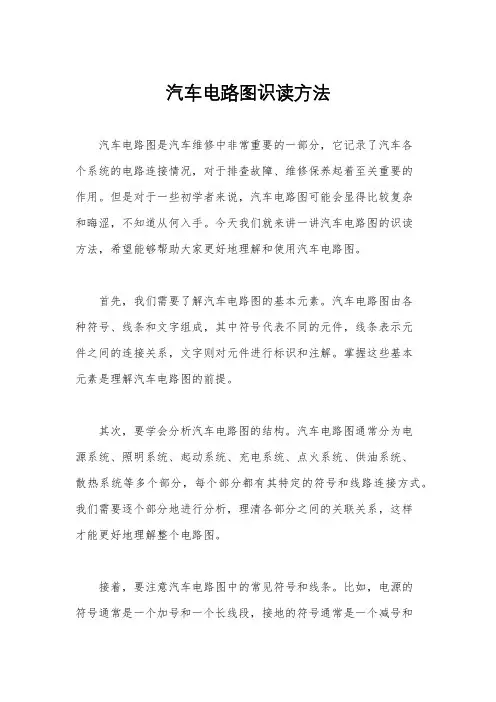

汽车电路图识读方法汽车电路图是汽车维修中非常重要的一部分，它记录了汽车各个系统的电路连接情况，对于排查故障、维修保养起着至关重要的作用。

但是对于一些初学者来说，汽车电路图可能会显得比较复杂和晦涩，不知道从何入手。

今天我们就来讲一讲汽车电路图的识读方法，希望能够帮助大家更好地理解和使用汽车电路图。

首先，我们需要了解汽车电路图的基本元素。

汽车电路图由各种符号、线条和文字组成，其中符号代表不同的元件，线条表示元件之间的连接关系，文字则对元件进行标识和注解。

掌握这些基本元素是理解汽车电路图的前提。

其次，要学会分析汽车电路图的结构。

汽车电路图通常分为电源系统、照明系统、起动系统、充电系统、点火系统、供油系统、散热系统等多个部分，每个部分都有其特定的符号和线路连接方式。

我们需要逐个部分地进行分析，理清各部分之间的关联关系，这样才能更好地理解整个电路图。

接着，要注意汽车电路图中的常见符号和线条。

比如，电源的符号通常是一个加号和一个长线段，接地的符号通常是一个减号和一个长线段。

而线条的样式也有直线、虚线、双线等不同的表示方式，分别代表不同的电路连接关系。

熟悉这些符号和线条的含义，能够帮助我们更快地理解电路图。

此外，要善于利用汽车电路图的注解信息。

在电路图中，会对各个元件进行标识，并且会有一些文字注解来说明一些特殊的连接关系或者注意事项。

这些注解信息对于理解电路图非常重要，我们要仔细阅读和理解这些注解，从而更好地掌握电路图的内容。

最后，要不断练习和实践。

理论知识固然重要，但是只有通过实际操作，我们才能真正掌握汽车电路图的识读方法。

可以通过查阅各种汽车电路图，结合实际的维修案例，不断地进行分析和实践，从而提高自己的识读能力。

总的来说，汽车电路图的识读方法需要我们掌握基本元素，分析结构，熟悉符号和线条，善于利用注解信息，不断实践。

只有通过不断地学习和实践，我们才能够更好地理解和应用汽车电路图，为汽车维修保养提供更好的帮助。

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电气元件之间的连接关系和工作原理。

正确地识读汽车电路图对于汽车维修和故障排除至关重要。

本文将介绍汽车电路图的识读方法，帮助大家更好地理解和应用汽车电路图。

首先，我们需要了解汽车电路图的基本组成。

汽车电路图通常由电源部分、负载部分、开关部分和连接线路组成。

电源部分包括电瓶、发电机等，负载部分包括车灯、喇叭等，开关部分包括点火开关、方向盘开关等。

连接线路则是将各个部分连接在一起的电气线路。

其次，我们需要学会识读汽车电路图中的符号。

汽车电路图中的符号是一种标准化的图形符号，用于表示各种电气元件和连接线路。

比如，电瓶常用一个长方形表示，发电机则用一个圆形表示，车灯则用一个椭圆形表示。

掌握这些符号的含义对于正确理解汽车电路图至关重要。

接着，我们需要掌握汽车电路图的阅读顺序。

通常情况下，我们可以按照电源部分、负载部分、开关部分和连接线路的顺序来阅读汽车电路图。

首先，我们可以从电瓶和发电机开始，了解电源的供给情况；然后，我们可以查看负载部分，了解各种电气元件的工作情况；接着，我们可以关注开关部分，了解各种开关的作用；最后，我们可以查看连接线路，了解各个部分之间的连接关系。

最后，我们需要学会分析汽车电路图中的故障。

当汽车出现电气故障时，正确地识读汽车电路图可以帮助我们更快地定位和排除故障。

我们可以根据汽车电路图中各种电气元件之间的连接关系，逐步排查可能出现故障的部分，从而更快地解决问题。

总之，汽车电路图的识读方法是汽车维修和故障排除的重要基础。

通过学习汽车电路图的基本组成、符号、阅读顺序和故障分析方法，我们可以更好地理解和应用汽车电路图，提高汽车维修和故障排除的效率和准确性。

希望本文的介绍对大家有所帮助，谢谢阅读！。

汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。

它描述了汽车的电路连接、电器元件布局以及电流的流动方式。

对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。

本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。

1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。

连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。

通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。

1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。

不同的元件符号代表着不同的功能。

在阅读电路图时，我们需要了解这些元件符号的含义和功能。

1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。

电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。

2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。

电源电路通常由电池、发动机和发电机组成。

了解电源电路的结构和布局可以帮助我们了解电能的流动路径。

2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。

通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。

2.3 控制电路控制电路用于控制和调节汽车的操作和功能。

例如，点火系统、制动系统、空调系统等都包含控制电路。

了解控制电路的结构和功能对于汽车的维修和诊断非常重要。

3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。

不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。

确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。

3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。

汽车电路图的识读方法一、注意搭铁极性识读汽车电路图时，首先要注意搭铁极性。

汽车电路一般为单线制，且绝大多数为负极搭铁（接地），即电源负极是与整车的金属机体相连的，各用电设备之间是相互并联的，工作电流从电源的正极----保险器----导线----开关----用电设备----搭铁（电源负极），形成闭合回路。

二、化整为零要善于化整为零，即把整车电路划分成各个局部电路，再弄清楚各导线、开关、熔丝和各用电设备的作用。

对于采用微电脑（ECU）控制的汽车，应先了解ECU各引角的主要功能、各传感器件的作用，还要知道电子控制系统与有关机械部件之间的相互关系。

三、善于应用各种图表汽车说明书和电路图所附的图表往往给出一些汽车的基本情况。

接地图表示电路如何接到汽车底盘或车架上，接地一般以“G”表示。

连接器图可表示每一个连接器的位置和它的连接终端、引角，连接器一般以“C”表示。

有时会在图上或表中给出每个连接器上电参数（电压、电流或电阻）的标准值，以便在诊断故障时，进行比较和判断。

四、注意线与线的关系在阅读线路图时，应特别注意线与线之间的关系，是交叉而过的，还是交接的。

两线或数线的交接一般用点“.”表示。

应注意的是：电线进入连接器后，会有另外的符号。

五、桑塔纳2000为列标有“30”的为正常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火均有电。

专供发动机熄火时也需要用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等。

标有“15”的小容量电器火线，它是在接通点火开关后方能有电的火线。

标有“X”的为车辆起步时方可接通的大容量电器用火线，如供起动发动机用；而标有“31”的为中央线路板内搭铁线。

汽车电路原理图识读步骤与方法明晰汽车电路图是分析、排除汽车电路故障的基础，汽车电路原理图通常作为讨论或维修时所用到的汽车电路图，维修人员能够正确地识读汽车电路原理图已成为一项必备技能。

标签：汽车电路；原理图；识读步骤一、汽车电路原理图汽车电路原理图是汽车电气技术中使用非常广泛的一种重要电路简图，为汽车电气系统故障的检测与维修提供信息，为绘制接线图提供依据，其主要分为整车电路原理图和局部电路原理图。

（一）整车电路原理图。

整车电路图的设计初衷在于整体把握全车电路，即在汽车生产与日常使用与维护过程中，需要找到一条完整的导线回路，以便确定故障所在位置。

对于多点故障分析，有必要将部分关键电路在整车电路中的位置及与之相关联的电路始末全部在一张图中表达出来。

整车电路图具有完整性，由若干个互相关联的局部电路图组成，各局部电路相互并联，连接点一般保持原位，元器件的接线一般与实际接线一致。

整车电路图强调工作原理，简化电器元件，通常使用图形符号，与接线图有很大区别，既突出重点和难点，又繁简适当。

（二）局部电路原理图。

局部电路图是整车电路图的一部分，生产厂商直接从整车电路图中抽离出需要研究的部分电路，并对关键部件进行放大绘制并加以说明。

局部电路图电器设备少，所用图幅小，各部件间的相互连接关系看起来简单明了，识读容易。

二、汽车电路原理图识读步骤与方法掌握汽车电路图的方法与识图步骤能够帮助快速加深和完善针对汽车电路原理图的认识层次，建立识图能力，进而读懂各车系的电路原理图。

（一）由简到繁整体把握1.认真阅读图注及各种文件说明。

各大生产厂商在汽车使用手册中会对全车电路图进行说明，包括编写形式、导线代号、熔断器与继电器盒、中央配电盒说明等。

这部分内容相对简单但又十分重要，是我们识图的基础。

通过阅读图注及各种文件说明，了解电路图的名称、技术规范、明确图形符号的含义，建立元器件和图形符号一一对应的关系。

2.熟悉电器元件及其配线。

电器元件是可以看作是汽车电路中的功能性节点，越熟悉电器元件对识图的帮助就越大。

汽车电路图（原理图、线束图、定位图）的识读方法汽车电路原理图的识读方法（1）掌握汽车电气设备的结构与工作原理掌握汽车电路原理图中电气设备的结构及工作原理是识读电路原理图的基础。

在掌握电路原理图中电气设备的结构及工作原理后再去分析电路原理图中各电气设备的连接关系，读懂汽车电路原理图也就变得相对比较容易。

（2）牢记汽车电气设备符号汽车电路原理图是通过电气设备符号代替电气设备来表现电气设备结构及电气设备间关系的，所以牢记汽车电气设备符号是读懂汽车电路原理图所必需的。

（3）判断汽车电路原理图的类型根据汽车电气系统的工作原理可将汽车电路原理图分为电控电路原理图与非电控电路原理图。

如果是电控电路原理图，则可以电控单元为核心将电路原理图分为四部分，即电控单元信号输入电路、执行器工作电路、电控单元电源电路以及其他电气设备电路。

如果是非电控电路原理图，则可从用电器入手，然后根据用电器找出控制器。

如果控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。

应当注意继电器有时不止控制一个用电器，这时应对电路加以区分。

在电路图中无论是继电器还是控制开关均处于断开停止工作状态。

（4）利用用电器回路原则汽车上的用电器都必须在蓄电池正、负极之间构成完整的闭合回路才能工作。

可以通过此原则从用电器入手来对汽车电路进行分析。

（5）注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线均具有共同作用，如可以是电源线、接地线以及信号线等。

在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有作用（如电源线），则其他导线均具有该作用（都是电源线）。

尤其是在由电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路十分常见。

传感器经常共用电源线、接地线，但是绝不会共用信号线。

执行器会共用电源线、接地线甚至控制线。

在阅读分析带有电控单元的电路时应十分注意。

（6）运用排除法来确定电路的作用在分析电路图，尤其是带有电控单元的电路图时，往往需要确定某条电路的作用。

汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。

1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。

当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。

假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。

依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。

①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。

汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。

全部用电设备与电源正极连接均为单线。

②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。

假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。

假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。

③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。

而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。

假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。

2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。

汽车电路图识读方法汽车电路图是汽车电气系统的重要组成部分，它记录了汽车各种电子元件之间的连接关系和工作原理。

对于汽车维修人员和爱好者来说，掌握汽车电路图的识读方法是十分重要的。

下面我们将介绍汽车电路图的识读方法，希望能帮助大家更好地理解和应用汽车电路图。

首先，我们需要了解汽车电路图的基本元素。

汽车电路图通常由电源、开关、负载、导线、连接点、传感器等基本元素组成。

了解这些基本元素的含义和符号是识读汽车电路图的基础。

其次，我们需要学会识读汽车电路图中的线路连接关系。

汽车电路图中的线路连接关系通过不同的线型和线条连接方式来表示，例如直线表示直接连接，斜线表示连接的交叉点等。

通过对线路连接关系的识读，我们可以清晰地了解各个电子元件之间的连接方式和工作原理。

另外，我们需要注意汽车电路图中的符号含义。

不同的电子元件在汽车电路图中都有对应的符号表示，例如电源、开关、电灯、传感器等。

了解这些符号的含义对于正确识读汽车电路图至关重要，可以帮助我们准确地理解电路图所表达的信息。

此外，我们还需要学会识读汽车电路图中的电路分析。

汽车电路图中的电路分析通常包括电压、电流、阻抗等相关参数的分析。

通过对这些参数的识读和分析，我们可以更好地理解汽车电路图所表达的电路工作原理和特点。

最后，我们需要通过实际操作来加深对汽车电路图的识读理解。

通过实际的电路连接和故障排除操作，我们可以将理论知识与实际操作相结合，从而更好地掌握汽车电路图的识读方法。

总之，汽车电路图的识读方法是汽车维修和电子爱好者必备的基本技能。

通过对汽车电路图基本元素、线路连接关系、符号含义、电路分析的学习和实际操作的实践，我们可以更好地掌握汽车电路图的识读方法，从而更好地理解和应用汽车电路图。

希望本文所介绍的方法对大家有所帮助，谢谢阅读！。
