纺织品耐静水压测试仪类型的对比分析

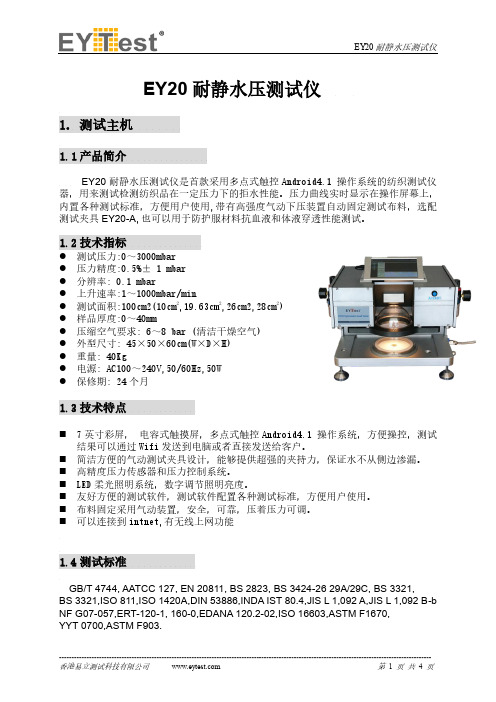

EY20耐静水压测试仪1. 测试主机1.1产品简介EY20耐静水压测试仪是首款采用多点式触控Android4.1 操作系统的纺织测试仪器，用来测试检测纺织品在一定压力下的拒水性能。

压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用,带有高强度气动下压装置自动固定测试布料，选配测试夹具EY20-A,也可以用于防护服材料抗血液和体液穿透性能测试。

1.2技术指标●测试压力:0～3000mbar●压力精度:0.5%± 1 mbar●分辨率: 0.1 mbar●上升速率:1～1000mbar/min●测试面积:100cm2(10cm2,19.63cm2,26cm2,28cm2)●样品厚度:0～40mm●压缩空气要求: 6～8 bar (清洁干燥空气)●外型尺寸: 45×50×60cm(W×D×H)●重量: 40Kg●电源: AC100～240V,50/60Hz,50W●保修期: 24个月1.3技术特点⏹7英寸彩屏，电容式触摸屏，多点式触控Android4.1 操作系统，方便操控，测试结果可以通过Wifi发送到电脑或者直接发送给客户。

⏹简洁方便的气动测试夹具设计，能够提供超强的夹持力，保证水不从侧边渗漏。

⏹高精度压力传感器和压力控制系统。

⏹LED柔光照明系统，数字调节照明亮度。

⏹友好方便的测试软件，测试软件配置各种测试标准，方便用户使用。

⏹布料固定采用气动装置，安全，可靠，压着压力可调。

⏹可以连接到intnet,有无线上网功能1.4测试标准GB/T 4744, AATCC 127, EN 20811, BS 2823, BS 3424-26 29A/29C, BS 3321,BS 3321,ISO 811,ISO 1420A,DIN 53886,INDA IST 80.4,JIS L 1,092 A,JIS L 1,092 B-b NF G07-057,ERT-120-1, 160-0,EDANA 120.2-02,ISO 16603,ASTM F1670,YYT 0700,ASTM F903.1.5测试原理通过动态测试，静态和程序三种测试方法，测试试样被固定在标准规定的测试区域上。

织物防水性能检测标准和方法1. 通防水性能测试标准纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检测和淋雨测试，国内外常用的检测方法见下表 1：表 1国内外主要检测标准检测项目 淋雨 标准号标准名称 GB/T 14577-1993ISO 9865-1991AATCC 35-2000JIS L1092-1998 6.3GB/T 4745-1997ISO 4920-1981 AATCC 22-2001JIS L1092-1998 6.1GB/T 4744-1997ISO 811-1981织物拒水性测定邦迪斯门淋雨法 纺织品邦迪斯门淋雨试验法测定织物拒水性 防水测试：雨水试验 纺织品抗水性检测邦迪斯门法 纺织织物表面抗湿性测定沾水试验 测定织物表面抗湿性（喷淋试验） 拒水性：喷淋试验 表面拒水性（喷淋） 纺织品抗水性能检测喷淋法 纺织织物抗渗水性测定：静水压试验 纺织织物抗渗水性的测定：静水压试验 耐水性：液体静压测试 抗渗水（静水 压） AATCC 127-2003JIS L1092-1998 6.1 纺织品抗水性能检测静水压法上表中的国家标准和日本 JIS 方法体系的技术方法基本上等效采用 ISO ，而 AATCC 方法检测方法与 ISO 的 主要不同之处在于：AATCC 的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间 级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。

2. 防水性能测试方法2.1静水压（ISO 811-1981）2.1.1应用范围及原理静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：−2γL cosθP =ρgr式中：γL——水的表面能；θ——微孔内壁与水的接触角；r ——微孔半径；g ——重力加速度。

由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。

纺织品耐静水压测试仪主要都有哪些应用？纺织品耐静水压测试仪是一种用于检测纺织品防水性能的重要测试设备。

它通过给纺织品施加一定的静水压力，来测试其在水压下是否能保持干燥。

测试仪主要用于检测纺织品的防水性能。

在使用过程中，将被测试的纺织品样本放置在测试仪上，施加一定的静水压力，在一定时间内观察纺织品是否发生渗水情况。

这个测试过程可以帮助生产者确定纺织品的防水等级，从而确定不同用途纺织品的选择。

同时，也可以帮助生产者及时调整生产工艺和改进产品设计，提高产品的竞争力。

纺织品耐静水压测试仪主要都有哪些应用？1、服装制造业在服装制造业中，特别是在设计和生产各种户外服装，如登山服、滑雪服、雨衣等时，测试纺织品的防水性能是至关重要的。

更何况，随着人们生活水平不断提高，户外运动和旅游已经成为现代人生活中的一种重要方式。

因此，测试仪在服装制造业中的应用，也会越来越广泛。

2、体育用品制造业体育用品制造业也可以应用测试仪。

比如，在生产各种水上运动装备，如游泳衣、潜水服、皮艇等时，经过测试的纺织品材料可以为产品提供更好的防水保护，同时也可以减少使用不必要的材料和成本。

3、家居制品制造业在家居制品制造库中，耐静水压测试仪也有着重要的应用。

在生产各种防水床垫、沙发套、防水墙纸和材料时，测试其防水性能可以有效预防潮湿和霉变问题，增加产品的生命周期。

4、工业用纺织品制造业工业用纺织品通常要求有较高的防水性能，以满足在复杂环境下的使用要求。

比如，制造各种水下器材、建筑工程防水材料、道路隔离带等时，耐静水压测试仪可以为产品提供必要的检测支持，确保产品具备良好的防水性能。

三、总结纺织品耐静水压测试仪是一种在纺织品制造和使用过程中非常有价值的测试设备。

它可以为生产者提供全面的纺织品防水性能检测支持，从而提高产品质量，满足不同应用场景和需求。

因此，在纺织品制造和应用的过程中，耐静水压测试仪将会发挥重要作用。

科普静⽔压、喷淋法、⾬淋法、芯吸法，四种防⽔性透⽔性测试⽅法导读本⽂阐述了织物的吸⽔性或防⽔性的影响因素及其测试⽅法，分析了纤维表⾯的浸润性、织物的涂层以及环境这3种影响因素。

⼈们对织物有着防⽔和导⽔两⽅⾯的需求。

由纤维表⾯浸润性可知织物的导⽔性、舒适性；织物经过防⽔处理或是加了涂层可以增强其防⽔性能。

⽤不同的⽅法测试织物的透⽔量，所得到的不同参数，都是为了表征织物的透⽔性能。

本⽂主要研究织物透⽔性的影响因素，并依据其结构特点来选择检测⽅法。

⼀、影响织物透⽔性（防⽔性）的因素：织物的透⽔性是液态⽔从织物⼀⾯渗透到另⼀⾯的性能。

对于织物的防⽔和透⽔性，总体上来说主要有3个主要因素：1、纤维表⾯的浸润性当纤维的接触⾓θ<90°时，纤维集合体材料是⼀个导⽔材料，结构紧密只会导致更多的⽑细孔芯吸导⽔。

当纤维θ>90°时，纤维具有防⽔特征，当织物结构越紧密(即孔隙越⼩)时，防⽔效果越好。

因此，织物只有在已知纤维的接触⾓时，才较好讨论其防⽔或透⽔性。

2、织物的涂层在织物表⾯涂上⼀层不透⽔、不溶于⽔的连续薄膜层，降低了织物的透⽔性，织物因此不透⽓。

其不太适⽤于⾐物，但可⽤于篷盖布或⾬披等。

若采⽤防⽔、多微孔的涂层膜，可形成防⽔性优良，且透⽔、透⽓性好的涂层织物。

3、环境拒⽔织物或涂层织物⼤多是不吸湿纤维或涂层材料制成，因此相对湿度的变化不会影响其防⽔性能。

⽽导⽔织物，⼤多为吸湿纤维材料。

相对湿度增⼤，纤维吸湿增强，纤维膨胀⽽⽑细作⽤增强，故织物的导⽔性增强。

温度的影响与湿度相同。

因此环境对导⽔织物有很⼤的影响。

⼆、透⽔性与防⽔性测试：测量织物的透⽔性或防⽔性就是要测其拒⽔性或导⽔性，随织物实际使⽤情况不同⽽采⽤不同的⽅法，并以各种相应的指标来表⽰织物的透⽔性或防⽔性。

1、静⽔压法静⽔压法是指在⼀定的⽔压下织物的渗⽔能⼒，它适⽤于所有种类的织物，包括那些经过防⽔整理的织物。

织物的防⽔性与纤维、纱线和织物结构的抗⽔能⼒有关，所测结果与⽔喷淋和⾬淋到织物表⾯是不⼀样的。

标准集团（香港）有限公司织物防水性测试分类人体穿着测试是指人们在外界雨水环境下穿着服用的过程中，对织物的渗水情况进行观察、测试和评价，是最为直接、准确的方法。

试验期间通过定期测试织物的防水性能，可以得知服装织物的耐渗水性和耐久性；也可以通过测定湿心理舒适性、散湿性、透湿性等性能进而得到穿着的舒适性。

因而，此种测试方法虽然测试时间长，花费高，但测试所得的数据较为准确。

试验仪器测试法大体分为三种：1、静水压试验法：在标准大气压条件下，织物拒水面或涂层面与水面进行接触，承受持续上升的水压，直到织物另一表面出现三处渗水为止，此时，测得的水的压力值就是静水压。

简单讲，静水压就是水通过织物渗透时所遇到的阻力，其值的大小就表示为织物的抗渗水性能好坏，织物能承受的静水压越大，就代表织物的防水性能或抗渗水性能越好，反之则越差。

按加压方式的不同，静水压试验可以分为动态法和静态法两种：动态法是指在织物的一面不断增加水压，测定直到织物另一表面出现规定数量的3 滴水珠为止，织物所能承受的静水压的大小；静态法是指在织物一面维持一定的水压大小，测定水从织物这一面渗透到另一表面所需要的时间。

2、喷淋试验法：模拟暴露于雨中织物的淋雨渗透，测定织物的表面抗湿性和渗水性能。

即从一定的高度和角度，将一定量的水喷淋到具有一定张力的待测织物表面，测定水从织物受淋面渗透到另一表面所需要的时间，或测定经过一定渗透时间后织物吸收的水量或评定织物的水渍形态。

3、吸水性试验法：织物在水中浸渍一定的时间后，通过测定其增重率来评价织物的防水性。

具体定义为：经过烘干称重的织物被浸渍在水中一段时间后再次称重，两次称得重量差值的百分率即表示为织物的防水性。

此种测试方法比较简单方便，也能测定织物的表面抗湿性。

Standard International Group(HK) Limited标准集团（香港）有限公司。

织织物抗渗水性测定静水压试验浅析织织物抗渗水性测定户外运动服装防水测试，雨伞测试，防水面料测试;冲锋衣、医用防护服防护材料透液性，透血性测试。

采用动态测试，静态测试和自定义程序法测试，用来检测纺织品在一定压力下的拒水性能。

试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将一定的压力传递给试样。

压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用。

在纺织企业做织物的抗透水性测试实验是一个必须检测的项目，提供详细的数据报告提交有关检测部门以便服装的上市和消费者的知情权，关于纺织品的耐静水压测试仪实验方法如下：一、范围本标准规定了一种测定织物抗渗水性的静水压试验方法。

本标准主要适用于紧密织物，如帆布、油布、苫布、帐篷布、防雨服装布等。

二、引用标准标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB6529-86 纺织品的调湿和试验用标准大气(neq ISO 139：1987)三、原理以织物承受的静水压来表示水透过织物所遇到的阻力。

在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面或下面施加水压。

选用哪种方式应在报告上注明。

试验结果与织物在短时间或稍长时间受水压后呈现的性能直接有关。

四、仪器4．1试验仪器应能以下述方式夹紧试样：a)试样水平放置，且不鼓起，b)织物上面或下面承受持续上升水压的面积为100cm2；c)试验时，夹紧装置不应漏水(见附录A中A1)；d)试样在夹紧装置中不会滑移；e)尽量减少试样在夹紧装置边缘处产生渗水的可能性(见附录A中A1)。

4.2与试样接触的水必须是新鲜蒸馏水或去离子水，温度保持在20℃±2℃或27℃±2℃，选用哪种度应在试验报告上注明(用较高温度的水，会得出较低的水压值，其影响的大小，因试样不同而异)。

ISO 8111420 耐静水压测定方法解析一、实验说明衣服在穿着过程中，难免会接触到水，这就引发人们对服装防水抗水的要求。

现在的防水织物主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物;二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。

静水压测试是考核面料抗水性的常用方法。

选用静水压测试仪对防水面料进行抗渗水试验时发现，某些面料实际上没有出现标准所描述的试验终止现象，因此本文就实验室采用的现行测定抗渗水性标准进行探讨，从而为面料的生产工艺以及实际测试判定提供参考，并益于对现行标准的完善。

二、现状1、标准GB/T 4744—1997《纺织织物抗渗水性测定静水压试验》规定了一种测试织物抗渗水性的静水压试验方法。

主要适用于紧密织物，例如帆布、油布、帐篷布和防雨服装布等。

测试方法是在标准大气下，试样的一面承受一个持续上升的水压，直到有三处渗水为止记录此时的压力。

此标准的测试原理是以织物承受的静水压来表示水透过织物所遇到的阻力，水压可以从试样的正面或背面施加[2]。

2、试验仪器本实验室使用的耐静水压仪如图1所示。

图1 静水压测试仪静水压测试仪器型号：Textest-Fx3000;仪器的压力范围：0~999mbar;水压上升的速率：(10±0.5)cmH2O/min，以及(60±0.5)cm H2O/min。

3、遇到的问题在日常测试中，经常会遇到现行标准中未涉及的现象，使得测试结果的表示没有统一性，甚至影响对整个产品的性能评价。

①、涂层防水织物1) 平均值的记录标准中规定记录所有试验样品的平均值。

但有些样品出现如表1所示检测结果，使如何表示其平均值成为难题。

表1 试验数据2) 对接缝部位的测试遇到防雨服装等服装产品，考核静水压应该全面到服装的每个部位，特别是接缝部位(见图2)，如下摆缝、腋下缝、肩部缝等。

纺织品静水压测试标准比较分析作者：袁彬兰钟菊祥李红英来源：《中国纤检》2017年第08期摘要本文比较分析目前国内外静水压测试标准，通过试验说明了各标准测试结果的差异，并选取代表性样品进行实验室间比对分析。

关键词：静水压；标准；比对1 引言当前防水织物的设计主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物；二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。

耐静水压指标是防水透湿织物的重要指标之一。

静水压指水通过织物时所遇到的阻力。

在标准大气压条件下，织物承受持续上升的水压，直到织物背面渗出水珠为止，此时，测得的水的压力值即为静水压[2]。

织物能承受的静水压越大，防水性或抗渗漏性越好。

目前国内外静水压主要测试标准包括有ISO标准（ISO 811：1981）、美国AATCC标准（AATCC 127—2014）、日本标准（JIS L 1092：2009）、中国国家标准（GB/T 4744-2013）和中国纺织行业标准（FZ/T 01004—2008）等。

不同标准对静水压测试要求和结果描述不同，本文简述国内外测试静水压标准的差异。

本文选取几份代表性涂层面料，分析采用不同标准测试静水压结果差异，并选取代表性样品进行实验室间比对并对比对结果进行简要分析。

2 国内外静水压测试标准比较2.1 ISO 811：1981《纺织织物抗渗水测试方法静水压试验法》ISO 811：1981的测试原理为：以织物承受的静水压来表示水透过织物所遇到的阻力。

在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面和下面施加水压。

以cmH2O来表示每次试验结果以及其平均值。

2.2 AATCC 127—2014《防水性：静水压试验法》AATCC 127—2014的测试原理为：试样的一面承受以一定的速率增加的静水压力的作用，直到试样表面有三处出现水滴渗出为止。

纺织品耐水压性能测试摘要：随着经济飞速发展，社会大众对纺织品的质量要求越来越高。

纺织品耐水压性能检测是典型的检验纺织品质量的方式，本文就纺织品的防水特性和拒水整理、测试方式以及测试结果等展开讨论。

关键词：纺织品；耐水压；防水性；引言近些年，包括春亚纺、涤棉以及锦涤桃皮绒等高密度织物经过涂层、防水以及磨毛等特殊工艺处理后，被广泛的应用于滑雪设备、警用风雨衣以及箱包等方面，实际需求量较高。

该类产品当前依然属于非法律强制检验项目，但因为使用条件以及场合等的特殊性，需要其具备一定的防水能力，特别对其耐水压性能方面提出了较高的要求。

故而，近些年我国出入境检疫中心开展纺织品耐水压测试工作量较以往有了显著提升。

耐水压性能测试是纺织品常规的测试项目之一，但随着防水性等市场需求越来越大以及外商对于相关产品技术标准要求越来越高，纺织品耐水压性能测试逐渐受到业内的关注。

1.防水、拒水分析通常包括棉、蚕丝以及麻、涤纶、丙纶等材料均具有较高的吸水性，如若需要其具有一定强度的防水效果，则势必需要各种防水用具，并经过特殊的拒水以及防水处理。

防水同时包含了拒水内涵，依据处理后织物表面性能等的不同可以大致分为不同的两类，第一为防水但不透气，通常是在相关织物的表层均匀的涂抹一层不透水且不溶于水的涂层，处理后可以大大降低孔隙度，有效阻隔水以及空气等穿过织物，该技术通常也被成为防水整理，以聚氨酯树脂、橡胶等最为常见。

由于处理后织物不透水以及不透气特性，因此较少用于衣物方面，更多的应用于工业以及户外用品中。

第二则为防水但透气的工艺，通常也称之为拒水处理。

该类织物在经过处理后可以大大改善纤维表层的性能，从而使得纤维表层的亲水性转变为疏水性，使得织物难以被有效浸润，但具有较好的透气效果，手感也比较柔软，通常被用于雨衣以及其它面料中。

2.拒水处理原理分析通常意义的防水透湿主要是指在使水在相对低水压的情况下不易浸润织物，但人体散发的汗液可以以水蒸气等方式穿过织物得到释放，水汽也不会在人体表面或者织物之间形成凝聚，人体不会感受到明显的发闷等情况。

静水压测试仪有哪几种类型国内常用Gellowen G018型耐静水压测试仪测防水指标。

按照GB 4744-1984标准, 试样以100 cm2圆面积夹紧在仪器的夹头上，用(20±2)℃的水或(27±2)℃的水，(65±2)%相对湿度环境，在(980 ±50)Pa /min或(5880±295)Pa/min等速增加水压的情况下，观察试样表面，当出现三处渗水水珠时表示试样已透水。

国外静水压测试仪一般按照能承受的静水压值的大小分为静压头试验仪和牧林水压测试仪, 它们能承受的最大压力分别为99.9kPa和1103. 0kPa。

1. Gellowen G018型耐静水压测试仪在做增压、定压计时、定压定时、挠曲松弛实验前，需按加水键自动加水(做渗水漏水法时可以省略)。

在测试前需将下夹头里加满水后，夹好试样，按←键, 进入校正状态清零。

2. 静压头测试仪采用静压头测试仪测量织物抗水性的仪器一般用Model TEXTTEST FX3000。

这种仪器是由美国SCHM ID 有限公司按照ASTM D751-95《涂层织物标准测试方法静态抗水性程序B上升水柱测试仪器》的要求制造的。

测试仪的结构见图2。

测试时，从织物不同部位取三块20. 3 cm×20. 3cm的试样，试样被夹持在倒口圆锥形夹持器测试头,将织物的涂层或层压面、由超细纤维织成的高密织物的耐久性拒水处理面正对仪器的水面。

该仪器所施加的最大静水压为99.9kPa。

压力以15.0 kPa/min稳步增加可以不会产生涡流。

注意照明测试区域以便观察水滴的出现。

一旦试样不接触水的一面三处出现水珠时(试样边缘或距边缘3mm的水珠不算)，记下压力值作为实验结果。

结果以三个试样的算术平均值表示。

测试结束之后，使作用杆反转降低溢流装置，取出用过的样品。

3. 牧林水压测试仪美国Standex有限公司按照ASTM D751-95《涂层织物标准测试方法静态抗水性A牧林类测试仪器》的要求，制造了手动操作的牧林水压测试仪-HJ型，装置示意图见图3。
