织物静水压测试仪使用说明书

织物静水压抗渗水性测定实验方法一、织物静水压抗渗水性测定实验原理静水压测试是考核面料抗水性的常用方法。

选用静水压测试仪对防水面料进行抗渗水试验时发现，某些面料实际上没有出现标准所描述的试验终止现象，因此本文就实验室采用的现行测定抗渗水性标准进行探讨，从而为面料的生产工艺以及实际测试判定提供参考，并益于对现行标准的完善。

二、现状1、标准GB/T 4744—1997《纺织织物抗渗水性测定静水压试验》规定了一种测试织物抗渗水性的静水压试验方法。

主要适用于紧密织物，例如帆布、油布、帐篷布和防雨服装布等。

测试方法是在标准大气下，试样的一面承受一个持续上升的水压,直到有三处渗水为止记录此时的压力。

此标准的测试原理是以织物承受的静水压来表示水透过织物所遇到的阻力，水压可以从试样的正面或背面施加[2]。

2、试验仪器静水压测试仪；仪器的压力范围：0~999mbar；水压上升的速率：（10±0.5）cmH2O/min，以及60±0.5cm H2O/min。

3、遇到的问题在日常测试中，经常会遇到现行标准中未涉及的现象，使得测试结果的表示没有统一性，甚至影响对整个产品的性能评价。

①、涂层防水织物1) 平均值的记录标准中规定记录所有试验样品的平均值。

但有些样品出现如表1所示检测结果，使如何表示其平均值成为难题。

试验数据mbar（cmH2O）检测结果样品编号（灰色涤纶涂层防水机织面料）1# 5822# >9993# 6254# >9995# 5982) 对接缝部位的测试遇到防雨服装等服装产品,考核静水压应该全面到服装的每个部位，特别是接缝部位（见图2），如下摆缝、腋下缝、肩部缝等。

而目前我国的标准主要针对面料的方法标准中找不到相关检测方法的描述，给测试带来困惑，对企业生产产品的把关以及整件服装的防水质量的评价找不到依据。

3) 样品出现单处渗透某些产品由于涂层工艺的欠缺造成局部细小破损，在测试过程中常常会发现在某处水珠不断渗出，蔓延至整个边圈，但是仍未出现第2处﹑第3处，对于这个样品的测试结果如何记录成为难题。

土工合成材料耐静水压测定仪操作规程
1、先用进水管连接水龙头，把压力灌加满水，加水时溢水阀E打开，加满水关闭溢水阀E,然后将进水放水阀F关闭，再将上面水盒加满水，开起电源开关，打开加压阀A,使水缓慢进入并充满集水器至刚好溢出。

2、将试样无褶皱的平放在集水器内的胶圈上，溢出多余的水以确保加样器内无气泡；将多孔板盖上，将螺丝均匀地夹紧试样，对于由纺织材料与膜材复合的试样，应使膜材一面对水面。

3、开启试验，使加样器内的水压上升至0.1Mpa。

4、保持上述压力至少1h，观察多孔板是否有水渗出，如未渗水，以每小时0.1Mpa的级差逐级加压，每级均保持1h，直至有水渗出时表明试样有渗水孔或破裂，记录前一级压力即为该试样的耐静水压值，至0.1Mpa，在一定水力压差下渗流量极小（例如，＜0.1cm/h）时则可认为没有渗水，当渗流量急剧增加时表明试样有渗水孔或破裂记录压力值试验可终止。

5、如只需判断试样是否达到某一规定的耐静水压值，则可直接加压到此压力值并保持至少1h,如没有水渗出，则判定其符合要求。

6、试验完毕后应关闭电源将水放掉并擦拭干净。

纺织材料检测仪器操作说明书使用说明书1. 简介纺织材料检测仪器是一种用于测量纺织品质量和性能的设备。

本操作说明书将详细介绍如何正确操作纺织材料检测仪器，以确保准确的测试结果和仪器的有效使用。

2. 安全注意事项在操作纺织材料检测仪器之前，请务必注意以下安全事项：- 保持仪器和测试区域干燥，并远离火源。

- 使用适当的个人防护装备，包括手套和安全眼镜。

- 当使用液体试剂时，避免直接接触皮肤。

- 仅在设备处于关闭状态下进行维护或更换试剂。

3. 仪器配置纺织材料检测仪器由以下部分组成：a. 控制台: 包含仪器的显示屏和控制按钮，用于设置测试参数和查看测试结果。

b. 传感器: 用于检测纺织品的物理和化学性能。

c. 试样夹具: 用于固定待测纺织材料以保证测试准确性。

d. 试剂: 用于特定测试的化学试剂。

4. 前期准备在进行纺织材料测试之前，请执行以下准备工作：a. 将仪器放置在干燥，稳定的工作表面上。

b. 连接必要的传感器并确保其稳固可靠。

c. 根据需要校准仪器以保证准确性。

d. 检查试剂和耗材的存储情况，并更换过期或损坏的物品。

5. 操作步骤a. 打开仪器，等待其初始化自检程序完成。

b. 使用控制台上的按钮或触摸屏输入测试参数，例如温度、湿度或压力。

c. 将待测试样品固定在试样夹具上，确保其完全接触传感器。

d. 密封测试区域，确保无外界干扰。

e. 按下“开始”按钮开始测试程序。

f. 在测试完成后，记录测试结果并复位仪器以待下一次使用。

6. 维护和清洁a. 在操作完成后，关闭仪器并断开电源。

b. 擦拭外壳和控制台，确保无尘和污垢。

c. 清洁传感器，并遵循相关操作说明书进行特定部件的维护。

7. 故障排除如果在操作纺织材料检测仪器过程中遇到以下问题，请参考以下排除方法：a. 仪器无法启动或显示异常: 检查电源连接和传感器连接，确保正常工作。

b. 测试结果不准确或显示错误: 检查传感器校准和试样夹具的固定性。

c. 仪器发出异常声音或闪烁指示灯: 断开电源，等待片刻后重新启动。

AATCC127-2003抗水渗透－静水压测试1 范围该方法是在静水压的条件下测定织物的抗水渗透性能，适用于各种类型的织物，包括经过抗水剂或排斥水的整理剂处理的织物。

抗水渗透性取决于纤维和纱线的斥水性以及织物的结构。

该方法得到的结果可能不同于采用AATCC抗雨水或水喷射测试方法所得到的结果。

2 原理测试样的一面受制于静水压，以一定的速度增加静水压，直到在测试样的另一表面出现3个出水孔。

水压可位于样品上方或下方。

3 术语（1）静水压：由水施加分布于样品表面一定区域的力；（2）抗水渗透：织物抗湿或穿透的性质；（3）斥水性：织物中纤维或纱线的性质，或织物的抗湿性。

4 安全注意5 仪器与材料5.1 静水测试仪（1）选择1，静水压测试仪（见11.1）（2）选择2，静水头测试仪（见11.2）5.2水：蒸馏水或去离子水6 测试样（1）沿能代表织物材料的宽度的对角线方向取3块测试样，将样品切成至少200×200mm，以保证能刚好被夹住。

（2）尽可能少地处理测试样，以避免折叠或污染测试区域。

（3）测试前，将测试样放在21±2℃、65±2％RH 的空气中至少处理4h。

（4）必须指定与水接触的表面，以避免在不同面上的测试得到不同的结果。

7 程序7.1 确定与测试样接触的水温为21±2℃（见10.3）。

7.2 干燥被夹住的样品的表面7.3 夹住样品，被测的表面朝向水。

7.4 操作7.4.1 选择1－静水压测试仪（见11.1）开启发动机，进水速控制在10mm/s，当由水流过时即刻关闭空气通风孔。

7.4.2选择2－静水头测试仪（见11.2）选取60 mbar/ min 的速度，压下启动按钮。

7.5 不考虑离样品被夹边缘约3mm以内的出水孔，在织物三个不同地方出现出水孔时即记录此时的静水压力。

8 计算计算每个样品的平均静水压力。

9 报道（1）每个测试样的结果以及平均值；（2）材料以及被测面；（3）水温及水类型；（4）进水速；（5）所选择的测试方法；（6）对该测试方法的任何修改。

EY20耐静水压测试仪1. 测试主机1.1产品简介EY20耐静水压测试仪是首款采用多点式触控Android4.1 操作系统的纺织测试仪器，用来测试检测纺织品在一定压力下的拒水性能。

压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用,带有高强度气动下压装置自动固定测试布料，选配测试夹具EY20-A,也可以用于防护服材料抗血液和体液穿透性能测试。

1.2技术指标●测试压力:0～3000mbar●压力精度:0.5%± 1 mbar●分辨率: 0.1 mbar●上升速率:1～1000mbar/min●测试面积:100cm2(10cm2,19.63cm2,26cm2,28cm2)●样品厚度:0～40mm●压缩空气要求: 6～8 bar (清洁干燥空气)●外型尺寸: 45×50×60cm(W×D×H)●重量: 40Kg●电源: AC100～240V,50/60Hz,50W●保修期: 24个月1.3技术特点⏹7英寸彩屏，电容式触摸屏，多点式触控Android4.1 操作系统，方便操控，测试结果可以通过Wifi发送到电脑或者直接发送给客户。

⏹简洁方便的气动测试夹具设计，能够提供超强的夹持力，保证水不从侧边渗漏。

⏹高精度压力传感器和压力控制系统。

⏹LED柔光照明系统，数字调节照明亮度。

⏹友好方便的测试软件，测试软件配置各种测试标准，方便用户使用。

⏹布料固定采用气动装置，安全，可靠，压着压力可调。

⏹可以连接到intnet,有无线上网功能1.4测试标准GB/T 4744, AATCC 127, EN 20811, BS 2823, BS 3424-26 29A/29C, BS 3321,BS 3321,ISO 811,ISO 1420A,DIN 53886,INDA IST 80.4,JIS L 1,092 A,JIS L 1,092 B-b NF G07-057,ERT-120-1, 160-0,EDANA 120.2-02,ISO 16603,ASTM F1670,YYT 0700,ASTM F903.1.5测试原理通过动态测试，静态和程序三种测试方法，测试试样被固定在标准规定的测试区域上。

生效日期
1.0 目的
测量各种无纺布面料的静水压。

2.0 范围
本程序适用于静水压在5m以下的各种无纺布面料。

3.0 责任
实验室检验员负责按本程序进行操作。

4.0 定义
静水压一般表示水透过无纺布面料所遇到的阻力，在标准大气压下，无纺布面料接触水的一面承受一个持续上升的水压，当不接触水的一面出现三滴水时的压力值就是指无纺布面料的静水压。

5.0 程序
5.1 打开电源并检查各阀门、接口是否漏水。

5.2 检查水箱水位，若水位在水箱1/3处以下，按加水键，然后用纯净水把水箱加满
5.3 把无纺布正面或指定面覆盖在试样台橡皮圈上，呈平坦无张力状态，用夹环夹紧试样。

5.4 按下启动键，水压以60cmH20/Min的速度上升，在不接触水的一面三处出现水珠时按下
停止键。

5.5 记下此时的压力值（Pa或cmH2o）即为面料的静水压值。

5.6 取余下的试样重复步骤5.3至5.6直到实验完毕。

6.0 相关文件
6.1 FZ T 01004—91 涂层织物抗渗水性实验方法（静水压实验）。

6.2 数字式渗水性测定仪使用说明书
6.3 xx-xx-xx –监视和测量装置控制程序
生效日期
7.0 附件
流程图
7.1 静水压仪操作流程图:
Y
N 开 始
用夹环夹紧 放置试样
检查水箱水位
打开电源
按启动键
读数并记录 出现三次水珠时，按停
结 束 水位＞1/3
按加水键，将水箱。

AATCC测试方法127-2003耐水性：静水压试验法1.目的及适用范围1.1本测试方法采用静水压测定织物的抗水渗透性。

可用于各种织物，包括经过耐水或疏水后整理的织物。

1.2耐水性取决于纤维和纱线的抵抗性以及织物结构。

1.3采用本方法所得的结果可能与采用防雨水或防水喷淋的AATCC方法所得的结果有所差异。

2.原理2.1试样的一面接受不断恒速上升的静水压力，直至其另一面出现三处漏液。

水可以从试样的上方或下方进行施压。

3.术语3.1静水压，名词―水施加于某一面积上的力。

3.2耐水性，名词―织物的耐水润湿和耐水渗透性。

3.3疏水性，名词―纤维、纱线或织物的耐润湿性。

4.安全防范措施注：这些安全防范措施只供参考。

只对测试过程起辅助作用，并不包括全部内容。

在测试过程中，使用者有责任采用安全的、恰当的技术来处理样品。

必须向厂商咨询详尽的细节，如材料的安全数据表，以及其他厂商的建议。

还必须遵照所有的OSHA标准和规则。

4.1应遵从实验室管理规范。

在所有实验场所要戴上安全眼罩。

4.2在操作实验室测试设备时，应该遵从制造商的安全建议。

5.仪器和材料5.1静水压测试仪。

5.1.1选择1，静水压试验机(见11.1)。

5.1.2选择2，静水压头试验机(见11.2)。

5.2水，蒸馏水或去离子水。

6.试样6.1在能代表材料的织物的幅宽上斜对地裁取最少三个织物试样。

为了便于夹持，试样的尺寸应不小于200×200 mm。

6.2尽量不要处理试样，避免折叠和污染测试区域。

6.3测试前，试样应在温度为21±2℃（70±5°F），相对湿度为65±2%的大气中放置至少4小时，进行调湿。

6.4因为对试样正面和反面进行测试所得的结果不同，所以必须规定接触水的织物测试面。

在每个试样的一角标明测试面。

7.步骤7.1检验与试样接触的水的温度，将其控制在21±2℃（70±5°F）范围内（见10.3）。

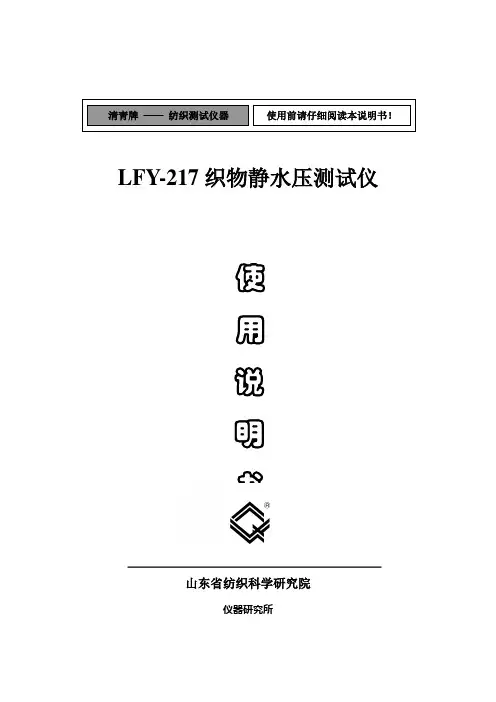

LFY-217织物静水压测试仪
使
用
说
明
书
山东省纺织科学研究院
仪器研究所
主要用途
织物耐静水压试验仪适用于织物耐静水压测定，也可用来测定其它涂层材料的耐静水压性能。

仪器特征
1、仪器采用恒速加压装置（电动型用计量泵加压）对试样加压，不受试验场所空间限制。

2、使用加压介质：水或无腐蚀的液体。

3、特制样夹保证牢固夹持试样。

技术指标
1、压力范围和测量精度
0～10kPa（1mH2O）精确度：0.05Kpa（0.5cmH2O）
10～20kPa（1~2mH2O）精确度：0.1Kpa（1cmH2O）
2、升压速率：1KPa/min―100Kpa/min可任意调节
3、试样尺寸：￠125mm，受压力面积：100cm2的圆
4、加压介质用量：500ml
5、电源（电动）：AC220V，50Hz，100W
适用标准
国家标准：GB/T 4744-1997《纺织织物抗渗水性测定静水压试验》
国际标准：ISO 811：1981; EN20811
关键词
静水压仪；防水透气层耐静水压测试；织物静水压测试仪；织物静水压测定仪；静水压测试仪；静水压测定仪；静水压试验仪；防水透气层耐静水压试验仪；防水透气层耐静水压测定
仪；耐静水压测试仪
注意事项：
保持仪器整洁和干燥，请放置在适当的实验室环境中。

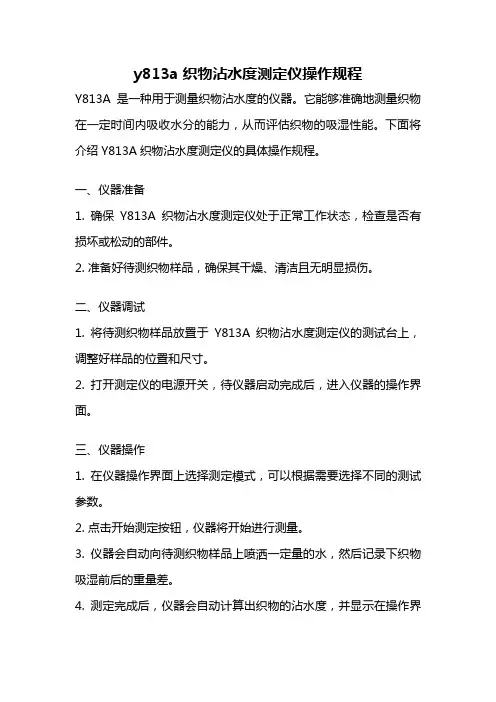

y813a织物沾水度测定仪操作规程Y813A是一种用于测量织物沾水度的仪器。

它能够准确地测量织物在一定时间内吸收水分的能力，从而评估织物的吸湿性能。

下面将介绍Y813A织物沾水度测定仪的具体操作规程。

一、仪器准备1. 确保Y813A织物沾水度测定仪处于正常工作状态，检查是否有损坏或松动的部件。

2. 准备好待测织物样品，确保其干燥、清洁且无明显损伤。

二、仪器调试1. 将待测织物样品放置于Y813A织物沾水度测定仪的测试台上，调整好样品的位置和尺寸。

2. 打开测定仪的电源开关，待仪器启动完成后，进入仪器的操作界面。

三、仪器操作1. 在仪器操作界面上选择测定模式，可以根据需要选择不同的测试参数。

2. 点击开始测定按钮，仪器将开始进行测量。

3. 仪器会自动向待测织物样品上喷洒一定量的水，然后记录下织物吸湿前后的重量差。

4. 测定完成后，仪器会自动计算出织物的沾水度，并显示在操作界面上。

四、测量结果分析1. 根据测定结果，评估织物的吸湿性能。

通常情况下，沾水度越大，织物的吸湿性能越好。

2. 可以根据测量结果对织物进行分类，比较不同样品间的吸湿性能差异。

五、仪器维护1. 测量结束后，及时清洁仪器的测试台和喷洒装置，确保仪器的正常工作。

2. 定期检查仪器的电源线和连接线，防止松动或损坏。

3. 如发现仪器有异常情况或故障，应立即停止使用，并联系维修人员进行维修。

六、注意事项1. 在操作过程中，避免将水喷洒到仪器的其他部件上，以免造成损坏。

2. 在进行测量时，应确保待测织物样品与仪器的接触完全，避免出现空隙影响测量结果。

3. 为了减小误差，可以进行多次重复测量，并取均值作为最终测量结果。

Y813A织物沾水度测定仪是一款非常实用的仪器，可以快速准确地评估织物的吸湿性能。

通过使用该仪器，我们可以更好地了解织物在潮湿环境中的表现，并为织物的研发和生产提供参考。

希望本文所介绍的操作规程能够对使用Y813A织物沾水度测定仪的人员有所帮助。

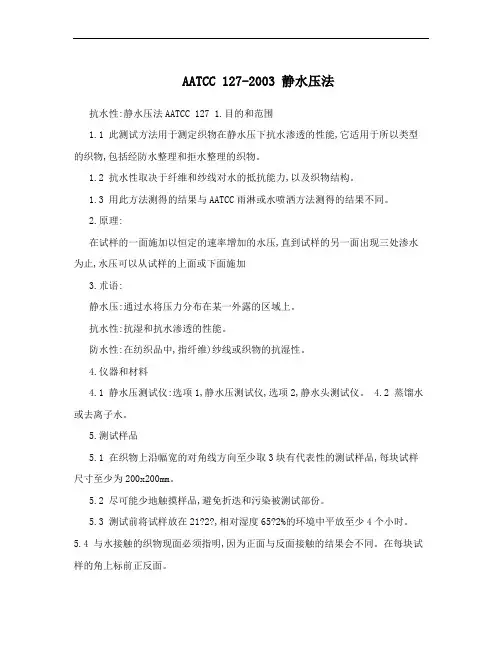

AATCC 127-2003 静水压法抗水性:静水压法AATCC 127 1.目的和范围1.1 此测试方法用于测定织物在静水压下抗水渗透的性能,它适用于所以类型的织物,包括经防水整理和拒水整理的织物。

1.2 抗水性取决于纤维和纱线对水的抵抗能力,以及织物结构。

1.3 用此方法测得的结果与AATCC雨淋或水喷洒方法测得的结果不同。

2.原理:在试样的一面施加以恒定的速率增加的水压,直到试样的另一面出现三处渗水为止,水压可以从试样的上面或下面施加3.朮语:静水压:通过水将压力分布在某一外露的区域上。

抗水性:抗湿和抗水渗透的性能。

防水性:在纺织品中,指纤维)纱线或织物的抗湿性。

4.仪器和材料4.1 静水压测试仪:选项1,静水压测试仪,选项2,静水头测试仪。

4.2 蒸馏水或去离子水。

5.测试样品5.1 在织物上沿幅宽的对角线方向至少取3块有代表性的测试样品,每块试样尺寸至少为200x200mm。

5.2 尽可能少地触摸样品,避免折迭和污染被测试部份。

5.3 测试前将试样放在21?2?,相对湿度65?2%的环境中平放至少4个小时。

5.4 与水接触的织物现面必须指明,因为正面与反面接触的结果会不同。

在每块试样的角上标前正反面。

6.测试程序:6.1 检测与测试样品接触的水温度是否为21?2?以。

6.2 擦干夹具的表面。

6.3 将试样需要测试的表面朝水,夹紧试样。

6.4 操作6.4.1 选项1-静水压测试仪,启动发动机,按住控制杆升高溢出速率为10mm/s,当水流出时关闭通气孔。

6.4.2 选项2-静水头测试仪,选择梯度60mbar/min,按下开始按钮。

6.5 忽略邻近夹具边缘3mm以内的水珠,当水珠在三个不同位置渗出时,记录此时的静水压。

7.计算:计算每块样品的平均静水压。

8.报告:8.1 报告每块样品的平均水压和每块试样的单个值。

8.2 被测试的材料和被测试的面。

8.3 水的湿度和类型。

8.4 梯度(水压增加的速率)。

AATCC127-2003抗水渗透－静水压测试1 范围该方法是在静水压的条件下测定织物的抗水渗透性能，适用于各种类型的织物，包括经过抗水剂或排斥水的整理剂处理的织物。

抗水渗透性取决于纤维和纱线的斥水性以及织物的结构。

该方法得到的结果可能不同于采用AATCC抗雨水或水喷射测试方法所得到的结果。

2 原理测试样的一面受制于静水压，以一定的速度增加静水压，直到在测试样的另一表面出现3个出水孔。

水压可位于样品上方或下方。

3 术语（1）静水压：由水施加分布于样品表面一定区域的力；（2）抗水渗透：织物抗湿或穿透的性质；（3）斥水性：织物中纤维或纱线的性质，或织物的抗湿性。

4 安全注意5 仪器与材料5.1 静水测试仪（1）选择1，静水压测试仪（见11.1）（2）选择2，静水头测试仪（见11.2）5.2水：蒸馏水或去离子水6 测试样（1）沿能代表织物材料的宽度的对角线方向取3块测试样，将样品切成至少200×200mm，以保证能刚好被夹住。

（2）尽可能少地处理测试样，以避免折叠或污染测试区域。

（3）测试前，将测试样放在21±2℃、65±2％RH 的空气中至少处理4h。

（4）必须指定与水接触的表面，以避免在不同面上的测试得到不同的结果。

7 程序7.1 确定与测试样接触的水温为21±2℃（见10.3）。

7.2 干燥被夹住的样品的表面7.3 夹住样品，被测的表面朝向水。

7.4 操作7.4.1 选择1－静水压测试仪（见11.1）开启发动机，进水速控制在10mm/s，当由水流过时即刻关闭空气通风孔。

7.4.2选择2－静水头测试仪（见11.2）选取60 mbar/ min 的速度，压下启动按钮。

7.5 不考虑离样品被夹边缘约3mm以内的出水孔，在织物三个不同地方出现出水孔时即记录此时的静水压力。

8 计算计算每个样品的平均静水压力。

9 报道（1）每个测试样的结果以及平均值；（2）材料以及被测面；（3）水温及水类型；（4）进水速；（5）所选择的测试方法；（6）对该测试方法的任何修改。

kNE-0250静水压测试仪使用说明书一、kNE-0250静水压测试仪使用方法：当使用kNE-0250静水压测试仪进行试验，请按照使用说明进行操作，并充分了解试验方法，标准及要求，才能正确进行试验。

1、试验装置水箱内注入约1200ml蒸馏水。

2、调整试验装置活动底脚，使试验装置平台保持水平。

3、试验装置的压力传感器，水位控制，电磁泵插头，插入控制器后面的插座内。

4、先将电源线三芯插头，插入控制器后面板电源插座内，后再将电源插头接入220V电源。

5、打开电源开关，接通电源，“准备”指示灯亮，6、速率选择：可依据标准选择升压速率，或者自定义设置。

7、左旋试验装置旋转柄，使压布三棱罩上升，放平试样后右旋手柄，使压布三棱罩下降，夹紧布样。

8、关闭试验装置上放水阀。

9、按[启动]钮，“工作”指示灯亮，试样与测试孔密封的情况下，测试孔逐渐建立起水压，试样上受到的静水压力由数码管显示出来。

10、ISO 811评定方法规定，当试样上面，第三处水珠刚出现时，按[停止]钮，仪器回到“准备”状态，数码管显示值被锁存，被锁存的显示值即测试结果。

11、记录测试结果，开放水阀。

测试孔内的蒸馏水放回水箱。

12、按[复位]钮，释放锁存的显示值，仪器程序复位。

13、取下试样，可进行下一次试验。

二、使用耐静水压测试仪注意事项：1、在一般大气条件下进行试验，应避免试验场所温湿度变化过大。

2、试验用水必须采用蒸馏水，并经常调换。

3、按[启动]钮仪器工作时，除停止试验外，试验中途不能按[停止]钮，否则试验必须重新开始。

4、在试验时，为排除测试孔内的空气，水与布直接接触，在试验前，先将测试孔灌满水(关放水阀，按[启动]钮当测试孔灌满水后，按[停止]钮，按[复位]钮)然后再放入布样进行试验。

织物沾水度测定仪设备操作规程
1：目的
本仪器用于各类纺织品。

2：范围
本仪器适用于纺织织物、服装或其他纺织制品。

3：操作步骤
3.1将按标准调湿后的测试物(直径不小于180mm，布面朝上)固定在圆圈内，让布经向为水流方向，放置绷紧使之不起皱，置于倾斜45度的试验座上。

3.2用量筒取250ml的软水或蒸馏水倒入试验器漏斗内，喷洒于试验样品上，观察25-30秒，取出与平面45℃角轻拍打2下，观察其受湿程度，并参照判定标准以了解其布面之防水度。

4：维护保养及注意事项
4.1检查玻璃斗是否有异物并及时清理干净，喷嘴小孔是否有堵塞，以保证漏水正常。

4.2泼水度测试仪是否处于水平位置。

4.3烧杯中水是否足250ml，并注意注入漏斗时不要溅出。

4.4泼水度评分等级板是否放于干燥处。

4.5泼水仪应经常擦拭，防止灰尘。

4.6泼水度杆上螺线应固紧，保持玻璃喷嘴与试片中间距在152mm。

4.7喷嘴小孔应勤于疏通，保证滴水正常。

4.8长时间不用应用灰尘罩罩住仪器。

附：沾水等级
1级（50）受淋表面全部润湿
2级（70）受淋表面有一半润湿
3级（80）受淋表面仅有不连接的小面积润湿
4级（90）受淋表面没有润湿，但表面沾有水珠
5级（100）受淋表面没有润湿，表面未沾有水珠。

LFY-217织物静水压测试仪
山东省纺织科学研究院
仪器研究所
使用前请仔细阅读本说明书！ 清青牌 —— 纺织测试仪器
使 用 说 明
书
主要用途
织物耐静水压试验仪适用于织物耐静水压测定，也可用来测定其它涂层材料的耐静水压性能。

仪器特征
1、仪器采用恒速加压装置（电动型用计量泵加压）对试样加压，不受试验场所空间限制。

2、使用加压介质：水或无腐蚀的液体。

3、特制样夹保证牢固夹持试样。

技术指标
1、压力范围和测量精度
0～10kPa（1mH2O）精确度：0.05Kpa（0.5cmH2O）
10～20kPa（1~2mH2O）精确度：0.1Kpa（1cmH2O）
2、升压速率：1KPa/min―100Kpa/min可任意调节
3、试样尺寸：￠125mm，受压力面积：100cm2的圆
4、加压介质用量：500ml
5、电源（电动）：AC220V，50Hz，100W
适用标准
国家标准：GB/T 4744-1997《纺织织物抗渗水性测定静水压试验》
国际标准：ISO 811：1981; EN20811
关键词
静水压仪；防水透气层耐静水压测试；织物静水压测试仪；织物静水压测定仪；静水压测试仪；静水压测定仪；静水压试验仪；防水透气层耐静水压试验仪；防水透气层耐静水压测定
仪；耐静水压测试仪
注意事项：
保持仪器整洁和干燥，请放置在适当的实验室环境中。

织物静水压测试仪安全操作及保养规程1. 前言本文档旨在为用户提供织物静水压测试仪的安全操作及保养规程，以确保设备的正常使用和延长使用寿命。

2. 设备介绍织物静水压测试仪是一种常用的测试设备，用于测试各种织物的质量。

它主要由控制器、气源加压系统、测试盘和测试样品夹具等组成。

3. 安全操作3.1 设备安装•设备必须放置在干燥、通风、无尘、温度适宜（15℃-35℃）、相对湿度适宜（25%-80%）的环境中。

•设备必须接入正确的电源，使用适应的电源插头。

电源插头必须紧固，接地牢靠。

•设备所在的工作区域必须光线充足，以便于操作人员清晰地观察测试过程。

•设备必须固定在平稳的水平面上，并确保测试盘与测试样品夹具处于同一水平面上。

3.2 操作规程•操作前，需要检查测试盘、测试样品夹具等部件是否处于正常状态。

•操作人员必须规范穿戴工作服、手套、防护眼镜等个人防护用品。

•操作人员必须按照设备使用说明书的要求正确操作设备。

•操作人员不得在设备周围存放易燃、易爆物品，不得吸烟、饮食等影响操作的活动。

3.3 紧急状况处理•如果设备发生异常情况，或操作人员遇到紧急情况，应立即停止操作，并通知设备维修人员进行检查维修。

4. 保养规程4.1 日常保养•操作结束后，必须对设备进行清洁。

注意：不得使用含有磨粒的清洁剂，以免划伤表面。

•定期对测试盘、测试样品夹具等部件进行检查，并对紧固件进行拧紧。

•经常检查设备的气源加压系统，确保气源连通，并排除积水等情况。

4.2 维护保养•定期检查设备的密封件，确保密封件处于良好状态。

如发现损坏或磨损，应及时更换。

•定期检查设备的电气连接和气源连接，确保连接牢固。

•定期对设备进行校验和维护，确保设备的准确性和稳定性。

5. 总结织物静水压测试仪是一种常规的测试设备，操作和保养规程必须得到合理的执行，才能确保测试结果的准确性，维护设备的正常使用和延长使用寿命。

本文档提供了相应的安全操作和保养规程，希望能对测试工作者提供帮助。

织物耐静水压测试仪的工作原理与使用方法
一、织物耐静水压测试仪的工作原理
试样被固定在标准面积的测试区域上，空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，将一定的压力的水作用于试样。

通过测试一定升压速率下未与水接触的试样的一面的渗出固定数量水珠时的压力判定试样的耐静水压性能(动态法)，或通过测试一定静水压下，对试样保持该压力一定时间后的渗水情况来判定材料的耐静水压性能(静态法)。

二、织物耐静水压测试仪的使用方法
1.试样准备，根据不同标准准备相应大小的待测试样
2.加水，在仪器水箱中加入适量蒸馏水或纯净水，以备使用
3.连接电源线，打开仪器电源开关，平板电脑会自动启动并进入主界面
4.主界面为信息输入和测试参数选择界面，输入的信息可保存在Excel文件中;压力报警设置可在压力达到预设值时发出提示音，提示用户观察测试面料的透水情况;测试参数选择可根据标准号选择也可以自定义测试参数，设定好测试参数点击Save&Test即进入测试界面。

5.点击Add water键，待水位与测试面平行，停止加水。

将待测试样放置于测试平面上(注意：试样与水之间需完全接触，排除空气或气泡)，按测试台左右的两个按钮，气动夹具下压，固定试样。

6.点击Start键，测试开始。

测试界面显示实时的时间-压力曲线。

当试样表面出现水珠时，用户可按动测试面板右侧的绿色Save point按钮，保存有效数据。

7.测试完成，点击Stop键停止测试，再点击Save excel 键输出excel 文件;或点击Save picture 键，保存时间压力曲线的图片文件。

文件自动保存在对应的文件夹中方便调用。

纺织品静水压测试仪校准方法针对织物静水压测试仪校准难的问题，本文采用高精度压力表、压力连接管、相关数据线和数据记录软件搭建了一套校准平台，不仅可以实现对定点压力的测定校准，还能对其升压速率进行测试和校准。

1、引言衣服在穿着过程中，难免会接触到水，这就引起人们对服装防水抗水的要求。

现在的防水织物主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物;二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。

静水压测试是考核面料抗水性的常用方法。

现行国家标准GB/T 4744—2013《纺织品防水性能的检测和评价静水压法》规定了采用静水压试验测定织物防水性能的方法，并给出了防水性能的评价。

该标准适用于各类织物(包括符合织物)及其制品。

其原理是以织物承受的静水压来表示水透过织物所遇到的阻力。

在标准大气条件下，试样的一面承受一个持续上升的水压，直到另一面出现三处渗水点为止，记录第三处渗水点出现时的压力值。

水压可以从试样的正面或背面施加，需要在报告中注明[2]。

实验室使用的耐静水压仪如图1 所示。

静水压测试仪器型号：Textest-Fx3000-IV;仪器的压力范围：0~5000mbar(0~500kPa);水压上升的速率：(6.0±0.3)kPa/min，以及(1.00±0.05)kPa /min。

在日常测试中，试验人员仅仅是按照相关标准的要求设定好升压速率等相关参数便开始测试，测试者往往把主要精力放在试验终点的判断上，即注意观察第三处渗水点的出现，终点出现后记录此时测试仪上的压力数据作为本次试验的测试结果，而对静水压测试仪的压力数值是否准确，其升压速率是否准确、稳定却不关注。

因此，本文将重点关注静水压测试仪相关压力数据的检定和校准。

2、校准平台的搭建2.1 相关设备对Textest-Fx3000-IV型静水压测试仪的校准用到的相关设备有：高精度数字式压力表(0～600)kPa，产品型号为ConST 211，精度:0.02%FS，生产企业为北京康斯特仪表科技股份有限公司。
