夏新收音机m—160使用说明书摘要：一、引言二、夏新收音机M-160 的功能特点三、M-160 的安装与连接1.准备工作2.安装步骤3.连接电源与信号源四、M-160 的操作方法1.开关机2.音量调节3.频道切换4.功能键介绍五、M-160 的维护与保养1.清洁与保养2.常见问题及解决方法六、附录1.技术参数2.保修条款正文：一、引言夏新收音机M-160 是一款便携式多媒体收音机，集成了收音、播放音乐、录音等多种功能。
本说明书将详细介绍M-160 的功能特点、安装连接、操作方法、维护保养等内容，帮助用户更好地使用和享受这款产品。
二、夏新收音机M-160 的功能特点1.时尚便携设计：轻巧的机身，方便携带，适合户外活动。
2.多媒体播放：支持MP3、WMA 等音乐格式文件的播放，内置扬声器和耳机输出。
3.数字调谐：内置数字调谐器，可接收多个频道的广播节目。
4.录音功能：内置麦克风，可进行实时录音，并支持录音暂停、恢复操作。
5.节能环保：采用低功耗设计，待机时间长，节省能源。
三、M-160 的安装与连接1.准备工作- 确保收音机已从包装盒中取出。
- 检查所有配件是否齐全，如充电器、耳机、说明书等。
2.安装步骤- 将天线拉出，确保天线完全展开。
- 将扬声器与收音机底部接口连接。
- 将耳机插头插入耳机接口。
3.连接电源与信号源- 将充电器插入电源插座，将充电器与收音机相连。
- 打开收音机，调整音量至合适位置。
四、M-160 的操作方法1.开关机- 开机：长按电源键，待收音机发出“滴”的一声后松开，即可开机。
- 关机：长按电源键，待收音机发出“滴”的一声后松开，即可关机。
2.音量调节- 短按音量键，可进行音量加减调节。
3.频道切换- 短按频道键，可进行频道切换。
4.功能键介绍- 播放/暂停键：短按可播放/暂停音乐，长按可进行录音。
- 上一曲/下一曲键：短按可切换至上一曲/下一曲。
- 快进/快退键：短按可进行快进/快退操作。
ZX921型超外差式收音机套件一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。
本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。
该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。
外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。
由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。
该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW 电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L2送BG1的基极和发射极。
由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。
要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。
表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。
收音机原理及安装实训收音机是一种用来接收无线电广播信号的电子设备。
它可以接收来自无线电发射台的无线电信号，经过放大和解调处理，将信号转换成声音或音乐。
收音机是一种常见的家用电器，用于收听广播节目、音乐等。
收音机的原理主要有三个部分：接收、放大和解调。
首先，接收部分是指收音机接收来自发射台的无线电信号。
无线电发射台发送信号时，会通过无线电波将信号传输到空气中。
收音机通过天线接收到这些无线电波，然后将其转化为电信号。
在这个过程中，天线起到了将无线电波转化为电信号的作用。
接下来，放大部分是指收音机放大接收到的电信号。
由于天线接收到的电信号非常微弱，无法直接转换为声音。
所以需要使用放大器将信号放大，以便后续的处理。
最后，解调部分是指收音机将放大后的电信号解调为声音。
解调是将调制后的电信号重新还原成原始信号的过程。
在收音机中，通过使用解调器来反调制电信号，将它还原为音频信号，然后通过扬声器输出。
为了更好地理解收音机的原理，可以进行安装实训。
安装实训主要包括以下几个步骤：1.收音机天线的安装：首先，需要确定收音机的天线类型。
常见的有室内天线和室外天线。
室内天线适合安装在室内场所，而室外天线适合安装在屋顶等地方。
安装天线时，要选择合适的位置，并确保天线与接收信号的发射台之间没有障碍物。
3.接收信号测试：安装好天线和连接好电源后，可以将收音机调至合适的频率，并打开音量。
如果天线位置合适，收音机应该能够接收到信号，并能听到声音。
4.调整天线位置：如果无法接收到信号或者信号很弱，可以尝试调整天线的位置，以便获得更好的接收效果。
可以逐步移动天线，然后测试收音机是否能够接收到信号。
综上所述，收音机是一种用来接收无线电广播信号的电子设备。
它的工作原理包括接收、放大和解调。
通过安装实训可以更好地理解收音机的原理，并且学习如何正确安装和调整收音机的天线，以实现更好的接收效果。
常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。
2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。
3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。
可以通过旋转高频变压器上的两个可调节部分来调整其频率。
4.接下来进行调试。
先将收音机的音量调到最小，然后打开电
源开关。
如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。
5.调整调谐器，将频率调到希望收听的电台。
如果无法收到信号，可以尝试更换天线或重新调整高频变压器。
6.音量和音质也需要进行调整，根据个人喜好进行调整。
在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。
7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。
CF210SP 调频、调幅收音机的安装指导JC210SP 型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT 封装，接收频率范围为76-108MHZ ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。

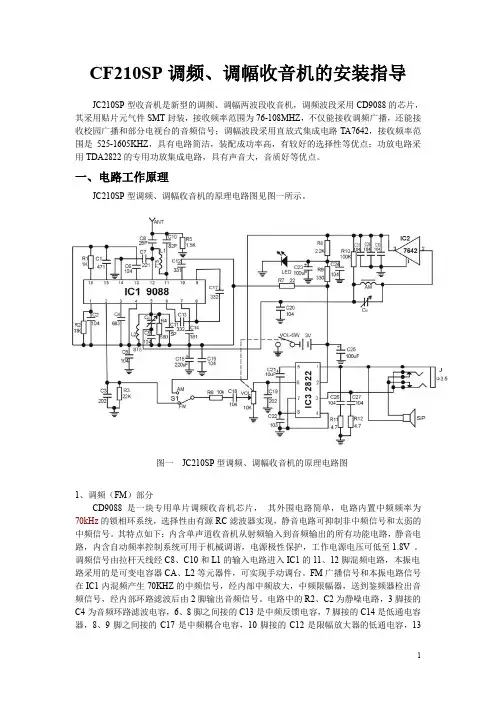

一、电路工作原理JC210SP 型调频、调幅收音机的原理电路图见图一所示。
1、调频（FM ）部分CD9088是一块专用单片调频收音机芯片， 其外围电路简单，电路内置中频频率为70kHz 的锁相环系统，选择性由有源RC 滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。
其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。
调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电 路采用的是可变电容器CA 、L2等元器件，可实现手动调台。
FM 广播信号和本振电路信号在IC1内混频产生70KHZ 的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。
电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容，7脚接的C14是低通电容器，8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13图一 JC210SP 型调频、调幅收音机的原理电路图脚接的C6为限幅器失调电压电容。
2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚，经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL 是用来控制电源的开和关，以及控制音量的大小。

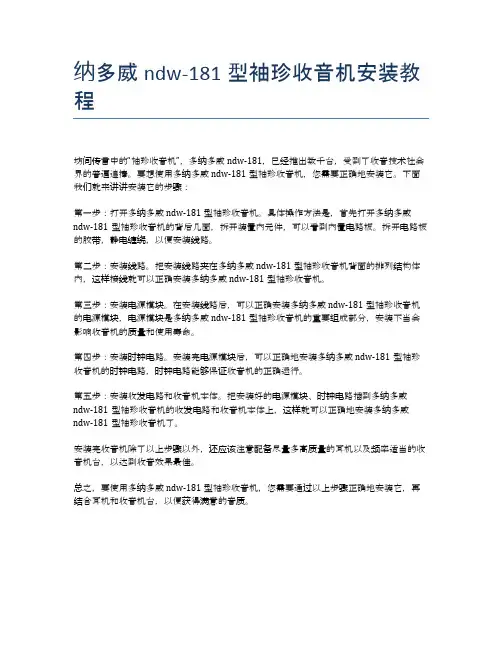

纳多威ndw-181型袖珍收音机安装教程
坊间传言中的“袖珍收音机”，多纳多威ndw-181，已经推出数千台，受到了收音技术社会界的普遍追捧。
要想使用多纳多威ndw-181型袖珍收音机，您需要正确地安装它。
下面我们就来讲讲安装它的步骤：
第一步：打开多纳多威ndw-181型袖珍收音机。
具体操作方法是，首先打开多纳多威ndw-181型袖珍收音机的背后几面，拆开装置内元件，可以看到内置电路板。
拆开电路板的胶带，静电缠绕，以便安装线路。
第二步：安装线路。
把安装线路夹在多纳多威ndw-181型袖珍收音机背面的排列结构体内，这样接线就可以正确安装多纳多威ndw-181型袖珍收音机。
第三步：安装电源模块。
在安装线路后，可以正确安装多纳多威ndw-181型袖珍收音机的电源模块，电源模块是多纳多威ndw-181型袖珍收音机的重要组成部分，安装不当会影响收音机的质量和使用寿命。
第四步：安装时钟电路。
安装完电源模块后，可以正确地安装多纳多威ndw-181型袖珍收音机的时钟电路，时钟电路能够保证收音机的正确运行。
第五步：安装收发电路和收音机本体。
把安装好的电源模块、时钟电路插到多纳多威ndw-181型袖珍收音机的收发电路和收音机本体上，这样就可以正确地安装多纳多威ndw-181型袖珍收音机了。
安装完收音机除了以上步骤以外，还应该注意配备尽量多高质量的耳机以及频率适当的收音机台，以达到收音效果最佳。
总之，要使用多纳多威ndw-181型袖珍收音机，您需要通过以上步骤正确地安装它，再结合耳机和收音机台，以便获得满意的音质。

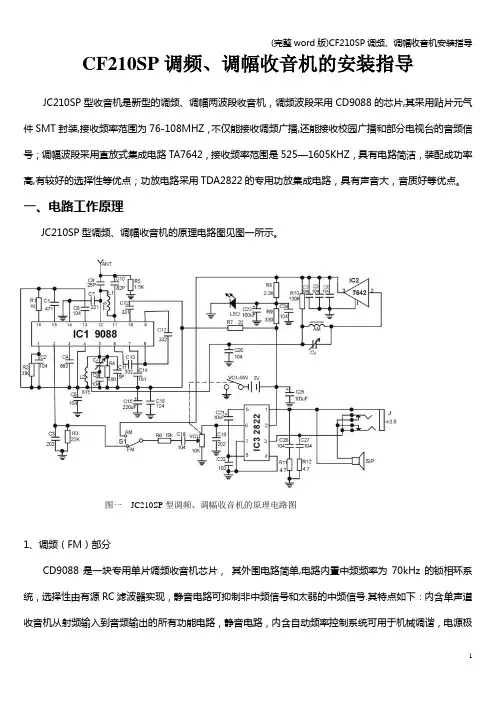

CF210SP调频、调幅收音机的安装指导JC210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片,其采用贴片元气件SMT封装,接收频率范围为76-108MHZ，不仅能接收调频广播,还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525—1605KHZ，具有电路简洁，装配成功率高,有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。
一、电路工作原理JC210SP型调频、调幅收音机的原理电路图见图一所示。
图一JC210SP型调频、调幅收音机的原理电路图1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单,电路内置中频频率为70kHz的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号.其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。
调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电路采用的是可变电容器CA、L2等元器件，可实现手动调台。
FM广播信号和本振电路信号在IC1内混频产生70KHZ的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。
电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容,7脚接的C14是低通电容器,8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13脚接的C6为限幅器失调电压电容。
2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚,经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL是用来控制电源的开和关，以及控制音量的大小。
am-fm收音机的安装与调试方法am-fm收音机是一种应用广泛的设备，可以方便地接收到AM和FM频段的广播信号。
安装和调试am-fm收音机需要注意一些技巧和方法，下面是一些常用的安装和调试方法：1. 器材准备安装am-fm收音机需要准备一些必要的器材，包括收音机、天线、音箱和电源线等。
天线是接收电磁波的装置，需要根据实际使用环境和收听习惯来选择。
音箱则用于放大声音，可以根据需要选择不同的规格和品牌。
电源线则是供电的关键，需要选择符合国家标准的电源线，同时要注意线的长度和材料的质量等。
2. 安装准备在安装am-fm收音机之前需要进行一些准备工作，包括选择合适的安装位置和安装支架等。
安装位置要避免靠近电磁干扰源，如电视机、电脑等，同时要考虑到收听时的方便性和安全性。
安装支架则要选择牢固和稳定的材料和方式，以确保收音机不易掉落或晃动。
3. 天线安装天线是接收信号的关键部件，安装时要注意以下几点：（1）选择合适的天线类型和规格，如室内天线、室外天线、定向天线等。
（2）安装天线时要考虑到天线与收音机之间的电缆长度，以确保信号传输的质量。
（3）在安装天线时要注意天线的朝向和姿态，以确保能够接收到最佳的信号。
通常来说，天线的朝向应该与广播塔方向垂直，天线的姿态则应该平稳和稳定。
4. 连接音箱音箱连接是收音机使用的一个重要环节，需要注意以下几点：（1）选择符合收音机规格和音质要求的音箱。
（2）连接音箱时要注意音箱与收音机之间的电缆长度和接口类型，以确保音质的清晰和稳定。
（3）在连接音箱时要确保电源线插头插在正确的插座上，并不能出现松动或接触问题。
5. 调试收音机调试收音机需要通过掌握一些基本技巧和方法，下面是一些常用的调试方法：（1）打开收音机电源，调整音量大小，以适应不同的场景和环境。
（2）选择AM或FM频段，调整天线朝向和姿态，以确保接收到清晰的信号。
（3）调整调频钮和调幅钮，以获取不同的频段和音频信号。
（4）测试收音机的杂音和变形等问题，以便及时调整声音的质量和稳定性。
实验十四 AM收音机的安装与调试一、装焊工艺1、目的：通过对一台正规产品“收音机”的安装、焊接及调试,了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的装配工艺；培养动手能力及严谨的科学作风。
2、要求:(1)对照原理图看懂接线图。
(2)了解图上的符号,并与实物对照。
(3)根据技术指标测试各元器件的主要参数。
(4)认真细心地安装焊接。
3、步骤:(1)按材料清单(见表2.14.5)清点全套零件,并负责保管。
(2)用万用表检测元器件(见表2.14.1和表2.14.2)。
注意：V5,V6的h EF(放大倍数)相差应不大于20%,同学间可相互调整使其配对。
(3)对元器件引线或引脚进行镀锡处理,注意镀锡层未氧化(可焊性好)时可以不再处理。
(4)检查印制板(见表2.14.6)的铜箔线条是否完好,有无断线及短路,特别注意边缘,见(图2.14.1)。
表2.14.1用万用表检测元件类别 测量内容 万用表功能及量程 禁止用量程R 电阻值 ΩV H EF (V5、V6配对) Ω×10，h EF×1,×1KB 绕组,电阻,绕组与壳绝缘 Ω×1见（表2.14.2）C 绝缘电阻 Ω×K电解CD 绝缘电阻及质量 Ω×K109表2.14.2 变压器的内阻注意：①为防止变压器原边与副边之间短路,请测量变压器原边与副边之间的电阻。
②若输入、输出变压器用颜色不好区分,可通过测量线圈内阻来区分。
(5)安装元器件元器件安装质量及顺序直接影响整机质量与成功率,合理的安装需要思考及经验。
(表2.14.3)所示安装顺序及要点是实践证明较好的一种安装方法。
注意: 所有元器件高度不得高于中周的高度。
表2.14.3 元件的安装顺序及要点（分类安装）110111二、检测调试1、目的:通过对收音机的通电检测调试,了解一般电子产品的生产调试过程,初步学习调试电子产品的方法,培养检测能力及一丝不苟的科学作风。
