湖南科技大学信息与电气工程学院《生产实习报告》题目： HX108-2晶体管收音机的安装与调试专业：通信工程班级：三班姓名：黄夏妮学号： 1304040322指导教师：管志利任务书题目时间安排目的：要求：总体方案实现：指导教师评语：评分等级：（）指导教师签名：目录一、实习目的 (1)二、实习要求 (1)三、工作原理 (1)四、调试过程及结果分析 (2)五、设计及调试中的体会 (3)六、实习心得体会 (3)七、参考文献 (3)八、电路原理图 (4)九、PCB图 (4)十、元器件清单 (5)一、实习目的电工电子生产实习是通信工程专业本科学生了解和掌握电工电子生产工艺的必需的实习过程。
通过电工电子生产实习，使学生掌握电工产品、电子产品的生产工艺，具体要达到如下目标：1. 掌握电子产品生产过程的通孔插入安装工艺、焊接工艺、表面安装工艺技术和检测技术等工艺技术；2. 熟悉电工电子产品生产的整个工艺过程，并能熟练掌握其主要生产过程；3. 学会使用常用电工电子生产过程中的仪器、设备和工具。
二、实习要求1、了解原理图与装配接线图对应关系，理解装配说明书上符号并与实对照；2、根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊接过程中出现的故障；3、按照HX108－2七管半导体收音机的装备图，使用protel软件绘制原理图；4、按照HX108－2七管半导体收音机的器件实际尺寸，在protel软件中绘制器件封装并绘制PCB制板文件。
5、安装电池后能正常开机，至少收到1个或以上的电台，至少收到1个清晰的电台。
三、工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。
由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
h x108七管半导体收音机原理及其焊接七管半导体收音机设计及其焊接学院：班级：学号：指导教师：2012年1月6日七管半导体收音机工作原理及其焊接摘要：收音机是最常用的家用电器之一，在本次设计中，其目的是得到一个超外差式调幅收音机，本文主要针对HX108-2半导体收音机的原理和焊接做了简单的介绍。
超外差收音机由输入电路、变频级、中频放大级、检波级、AGC电路、低频放大级、功放级和扬声器组成。
结合接收框图，对收音机的各部分电路进行详细的理论分析与讨论，从而加深对模拟调制系统和无线电通信理论知识的理解。
关键词：超外差焊接功放变频检波Keywords: specialized superheterodyne welding power amplifier inverter detection引言：收音机是一种能接收无线电广播信号，将电磁波还原成声音的设备。
随着现在社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是销售上都要求很高。
通信技术在日常生活中得到广泛应用，本人也学到了一些通信的知识，本次设计需要的是高频方面的知识。
本次设计的主要目的从总体上说，是巩固已学的理论知识，能够建立无线调幅收音机的整体概念，了解调幅接收机整机各个单元电路之间的关系及相互影响，正确设计接收机的各个单元电路。
以收音机作为综合实验题目，不仅可以充分发挥专业特长，而且扎实掌握各种电路的结构及工作原理，从而达到理论与实践相结合之目的。

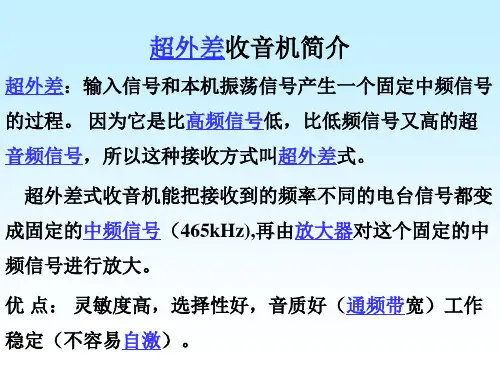

正文：一、超外差收音机系统整体设计超外差是指输入信号和本地振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大、检波、再加上低放级，就成了超外差式收音机。
超外差式接收机的原理框图及电路原理图：主要性能：1．频率范围：525-1605KHZ 2.中频频率：455KHZ3．灵敏度：≤1.5mV/m 26dB S/N 4.选择性：≥20dB ±9KHZ5．电源：电压3V2节5号电池 6.静态电流：无讯号＜20mA7．输出功率：≥180mW 10％失真度二、各部分模块的电路设计及原理分析1、输入电路工作原理超外差收音机的输入电路利用串联谐振特性来选择所需要的信号，由初级调谐线圈L和两个可变电容器C组成。

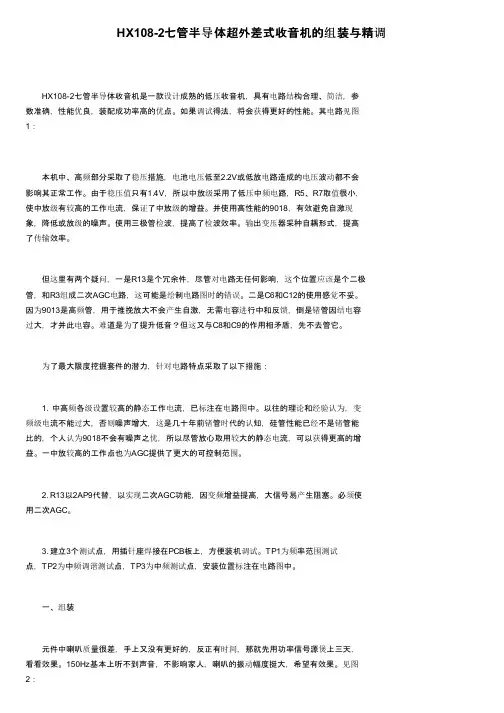

HX108-2七管半导体超外差式收音机的组装与精调HX108-2七管半导体收音机是一款设计成熟的低压收音机，具有电路结构合理、简洁，参数准确，性能优良，装配成功率高的优点。
如果调试得法，将会获得更好的性能。
其电路见图1：本机中、高频部分采取了稳压措施，电池电压低至2.2V或低放电路造成的电压波动都不会影响其正常工作。
由于稳压值只有1.4V，所以中放级采用了低压中频电路，R5、R7取值很小，使中放级有较高的工作电流，保证了中放级的增益。
并使用高性能的9018，有效避免自激现象，降低或放级的噪声。
使用三极管检波，提高了检波效率。
输出变压器采种自耦形式，提高了传输效率。
但这里有两个疑问，一是R13是个冗余件，尽管对电路无任何影响，这个位置应该是个二极管，和R3组成二次AGC电路，这可能是绘制电路图时的错误。
二是C6和C12的使用感觉不妥。
因为9013是高频管，用于推挽放大不会产生自激，无需电容进行中和反馈，倒是锗管因结电容过大，才并此电容。
难道是为了提升低音？但这又与C8和C9的作用相矛盾，先不去管它。
为了最大限度挖掘套件的潜力，针对电路特点采取了以下措施：1. 中高频各级设置较高的静态工作电流，已标注在电路图中。
以往的理论和经验认为，变频级电流不能过大，否则噪声增大，这是几十年前锗管时代的认知，硅管性能已经不是锗管能比的，个人认为9018不会有噪声之忧，所以尽管放心取用较大的静态电流，可以获得更高的增益。
一中放较高的工作点也为AGC提供了更大的可控制范围。
2. R13以2AP9代替，以实现二次AGC功能，因变频增益提高，大信号易产生阻塞。
必须使用二次AGC。
3. 建立3个测试点，用插针座焊接在PCB板上，方便装机调试。
TP1为频率范围测试点，TP2为中频调谐测试点，TP3为中频测试点，安装位置标注在电路图中。
一、组装元件中喇叭质量很差，手上又没有更好的，反正有时间，那就先用功率信号源煲上三天，看看效果。

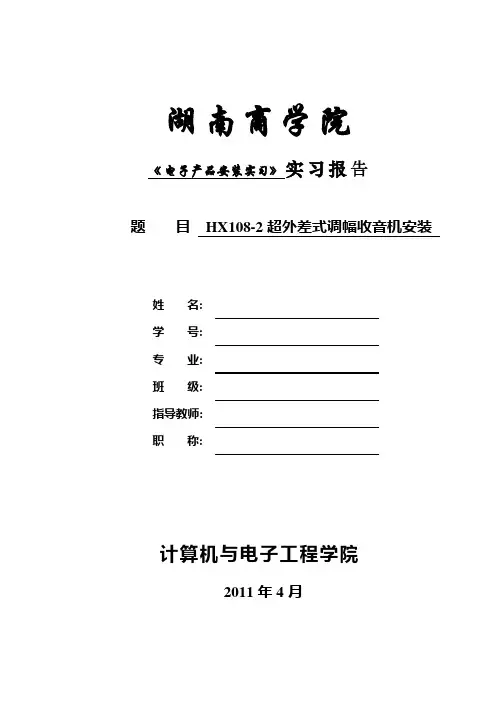

湖南商学院《电子产品安装实习》实习报告题目HX108-2超外差式调幅收音机安装姓名:学号:专业:班级:指导教师:职称:计算机与电子工程学院2011年4月课程实习评审表课程实习作品验收表目录1 概述 (5)1.1实习名称与内容 (5)1.2实习目的 (5)1.3实习时间 (5)1.4实习方式 (5)1.5指导老师 (6)2 主要实习过程 (6)2.1元器件的认识与识别 (6)2.1.1电阻的识别与测试 (6)2.1.2应用万用表测试二极管 (6)2.1.3电容的测试 (7)2.1.4应用万用表测试三极管 (7)2.2关于焊接 (7)2.3电子产品装配的相关知识的学习 (8)2.3.1电子产品的装配步骤 (8)2.3.2注意事项 (9)2.4关于HX108-2 AM收音机的工作原理 (9)2.4.1 HX108-2型7管半导体调幅收音机的主要性能指标 (9)2.5装配和调试一台HX108-2AM收音机 (10)3 安装与调试过程中发现的问题及解决办法 (10)4 实习后的体会和收获及不足 (10)5 有关图表等资料 (12)电子产品安装实习报告1 概述1.1实习名称与内容1.1.1实习名称电子产品安装实习1.1.2实习内容（1）元器件的认识和识别（2）焊接方法、技巧的学习及焊接训练（3）电子产品装配的相关知识的学习（4）了解实践产品的工作原理（5）装配和调试一个合格的电子产品（6）完成实践报告1.2实习目的电子信息工程专业，是培养具备电子技术和信息系统的基础知识，能从事各类电子设备和信息系统的研究、设计、制造、应用和开发的高等工程技术人才。
而电子工程实践又是电气信息类工程实践课程，是实践教学的重要环节之一。
在学习电类有关理论知识的时候，通过一个电子产品的装配和调试过程，建立起对电子产品的客观认识是非常必要的。
它不但是对我们理论学习的一个加深过程，也同时是对专业知识基本操作一次有效时间，可以为以后学习更深层次知识打下实践基础，也可以为将来就业埋下经验伏笔，能让我们的综合素质得以提高，当然还有思维方式的培养，特别是在实际动手能力的锻炼方面，都有着促进的作用。

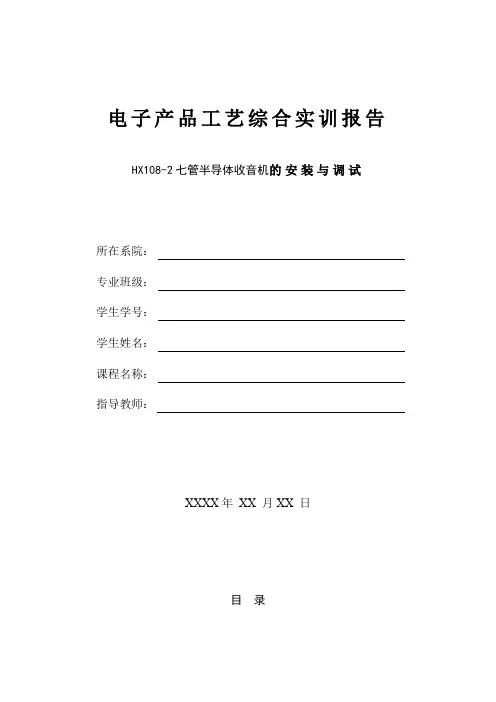

电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材；1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
万用表：一般以测量电压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。
目的:了解HX108-2七管半导体收音机的原理，熟练焊接的基本技巧;基本掌握电子产品安装说明书的阅读方法，实现整机的安装与调试;通过对收音机的安装、焊接与调试，了解电子产品的生产制作的基本过程;要求:1. 了解原理图与装配接线图对应关系，理解装配说明书上符号并与实物对照;2. 根据技术指标测试各元器件的主要参数，认真细致地安装焊接，排除安装焊 接过程中出现的故障;3. 按照HX108-2七管半导体收音机的装备图，使用protel 软件绘制原理图;4. 按照HX108-2七管半导体收音机的器件实际尺寸，在protel 软件中绘制器件封装并绘制PCB 制板文件。
总体方案实现：题目 HX108-2型收音机的组装与调试时间安排 2012年6月4日・2012年6月15日 1. 2. 3. 掌握电子器件的识别及质量检验;4. 5. 原理图绘制和印制板PCB 图的绘制。
HX108-2型收音机的组装与调试一．实习目的1.了解HX108－2七管半导体收音机的原理，熟练焊接的基本技巧；2.基本掌握电子产品安装说明书的阅读方法，实现整机的安装与调试；3.掌握电子器件的识别及质量检验；4.通过对收音机的安装、焊接与调试，了解电子产品的生产制作的基本过程；5.原理图绘制和印制板PCB图的绘制。
二．实习器件介绍1.电阻：常用的电阻的大小用色坏来表示，一般有四环和五环之分，本次实习采用的是四环电阻，色环中的金，银，棕常用来表示电阻的精确度，分别表示正负5%，正负10%，正负1%。
而棕红橙黄绿蓝紫灰白黑表示其大小，此次实习一共用了13个电阻，如下：l—-）R1-100k-棕黑黄〔二-〕R6-62k-蓝红橙〔一一〕R11-1k-棕黑红Cnx}R2-2k-红黑红S L Q R7-51Q-绿棕黑R12-220Q红红棕C—R3-100Q-棕黑棕-一〕R8-1k-棕黑红C〕R13-24k-红黄橙〔一」R4-20k-红黑橙[〕R9-680Q-蓝灰棕二:R5-150Q-棕绿棕’〔二二-丿R10-51k-绿棕橙色环大小的读取与识别：先找到代表精确度色环所在的那个端子（一般这个端子与其它色环之间存在一定的宽度，可以结合精确度色环来确定这端子），然后从另外一端依次读取数字，则电阻的大小为第一二位数据所组成的十进制乘上10的第三位数次幂欧姆（以四环电阻为例）。
南京城市职业学院毕业设计说明书题目：HX108-2型调幅收音机的装配与调试姓名：陈娜学号：5064105165年级：06 级专业：电子信息工程技术学生类别：五年制指导教师：郭健丽教学单位：南京市广播电视大学2010年11月24日HX108-2型调幅收音机的装配与调试【内容摘要】组装收音机，是通过将收音机电子元件按照电路图要求焊接在印刷电路版上。
并通过调试形成工作稳定、声音洪亮、耗电少的一台收音机。
通过组装收音机来提高自己的理论和实践水平，在专业知识加强的同时，能够了解收音机的工作原理与组成元件的作用；通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程及电子器件的类别、型号、规格、性能、及其使用范围，来巩固已经学习的电路知识、加强原理图学习、识别电子元件、掌握电路焊接技巧；学习印制电路板的设计与工艺流程，增强动手、动脑能力，培养工程实践经验及严谨的科学作风。
在本次毕业设计中，更多的是将课堂中学到的知识运用到生活中。
真正达到学以致用！【关键词】焊接组装调试耗电少工作稳定电路图目录一、收音机简介---------------------------------------31.1工作原理-----------------------------------------3二、学习步骤------------------------------------------42.1原理图--------------------------------------------4 2.2元件清单------------------------------------------5 2.3元件说明------------------------------------------52.4装配图--------------------------------------------7三、整机装配及调试工艺---------------------------------73.1整机装配工艺--------------------------------------73.2整机调试工艺-------------------------------------10四、小结----------------------------------------- ----11五、致谢----------------------------------------- ----12 参考文献---------------------------------------------13一、收音机简介：1.1工作原理：HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122×66×26。
