4 收音机的安装

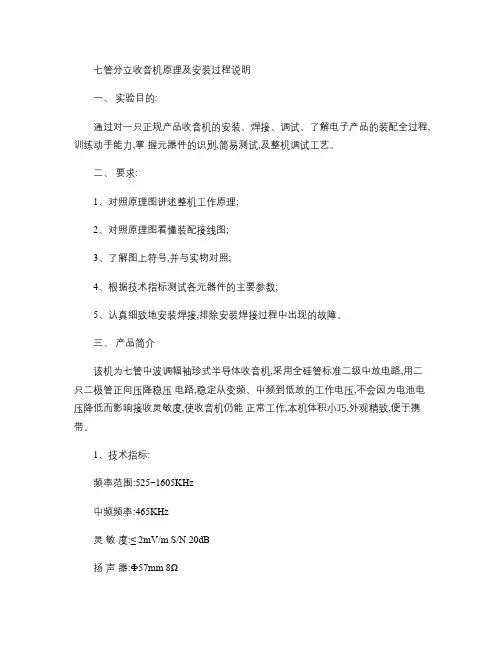

七管分立收音机原理及安装过程说明一、实验目的:通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程,训练动手能力,掌握元器件的识别,简易测试,及整机调试工艺。

二、要求:1、对照原理图讲述整机工作原理;2、对照原理图看懂装配接线图;3、了解图上符号,并与实物对照;4、根据技术指标测试各元器件的主要参数;5、认真细致地安装焊接,排除安装焊接过程中出现的故障。

三、产品简介该机为七管中波调幅袖珍式半导体收音机,采用全硅管标准二级中放电路,用二只二极管正向压降稳压电路,稳定从变频、中频到低放的工作电压,不会因为电池电压降低而影响接收灵敏度,使收音机仍能正常工作,本机体积小巧,外观精致,便于携带。

1、技术指标:频率范围:525~1605KHz中频频率:465KHz灵敏度:≤ 2mV/m S/N 20dB扬声器:Ф57mm 8Ω输出功率:50mW电源:3V (2节 5号电池2、调幅工作原理(1工作方框图(2工作原理当调幅信号感应到 B1及 C1组成的天线调谐回路,选出我们所需的电信号 f1进入 V1(9018H 三极管基极;本振信号调谐在高出 f1频率一个中频的 f2(f1+465KHz 例:f1=700KHz 则 f2=700+465KHz=1165KHz进入 V1发射极,由 V1三极管进行变频,通过 B3选取出 465KHz 中频信号经 V2和 V3二级中频放大 , 进入 V4检波管 , 检出音频信号经 V5(9014低频放大和由 V6、 V7组成功率放大器进行功率放大,推动扬声器发声。

图中 D1、 D2 (IN4148组成 1.3V ±0.1V 稳压,固定变频,一中放、二中放、低放的基极电压,稳定各级工作电流,以保持灵敏度。

由 V4(9018三极管 PN 结用作检波。

R1、 R4、 R6、 R10分别为 V1、 V2、 V3、V5的工作点调整电阻, R11为 V6、 V7功放级的工作点调整电阻, R8为中放的AGC 电阻, B3、 B4、 B5为中周(内置谐振电容 ,既是放大器的交流负载又是中频选频器,该机的灵敏度,选择性等指标靠中频放大器保证。

《高频电子线路》课程设计报告题目调频收音机的组装与调试学院信息工程学院专业通信工程班级学生姓名学号指导教师一、收音机的工作原理FM/AM 收音机的组成框图FM/AM 收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

信号与本地振荡器产生的本振信号进行FM 混频，混频后输出。

混频信号由中频回路进行选择，提取以中频10.7MHz 为载波的调频波。

该中频选择回路由10.7MHz 滤波器构成。

中频调制波经中放电路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。

如图所示：其总电原理图如图所示：注：K2置于FM段，L2对于FM段的调整很重要。

CA是AM的输入联，CB是振荡联；CE是FM输入联，CD是振荡联。

二、CXA1691BM集成电路CXA1691BM内部功能框图如图所示：调频信号由TX接收，经C1送入IC的12脚进行高放、混频，9脚外接CC调谐回路选频，7脚外接CD本振回路，混频后的中频信号由14脚输出经10.7MHz陶瓷滤波器CF2选频后进入17脚进行中放，并经内部鉴频，IC的2脚外接鉴频网络，鉴频后的音频信号亦由23脚输出，再经C15耦合到24脚进行功放推动扬声器。

三、整机装配步骤1、按元件清单清点材料，分类放好，元件清单如下表所示：收音机元件清单序号材料名称型号/规格位号数量1集成块CXA1691BM IC 1片2发光二极管φ3红D1 1只3滤波器455 CF2 1只4滤波器10.7MHZ CF1 1只5振荡线圈（中周）红色T2 1只6中频变压器（中周）黄色T31只7鉴频器10.7MHZ CF3 1只8磁棒线圈4×8×80mm T1 1套9空心电感 3.5圈L2 1只10空心电感 4.5圈L1 1只11四联电容CBM-443PF C（A、B、D、E） 1只12扬声器φ58mm BL 1个13电位器50K RP1只14瓷片电容1P C5各 1只15瓷片电容15P C3、C4各2只16瓷片电容30P C1、C2各2只17瓷片电容151 C161只18瓷片电容221C11 1只19瓷片电容103C9、C10、C223只20瓷片电容223C15 1只21瓷片电容104C7、C14、C18、C20 4只22电解电容 4.7UF C61只23电解电容10UF C8、C12、C13、C174只24电解电容220UF C19、C21 2只25波段开关K2 1只26耳机插座φ3.5mm CK 1个27焊片φ2.7mm 1只28刻度面板1块29印刷电路板1块30调谐拨盘1只31图纸装配说明书1份32磁棒支架 1只33电池极片 1套34导线红、黑、黄5根35机壳上盖 1个36机壳下盖 1个37螺丝M2.5×4.54个38螺丝M1.7×4 1个39 螺丝M2×61个40 天线1根2、晶体管、电阻、电容的认识（1）、用万用表初步检测元器件好坏，特别是瓷片电容要做到心中有数。

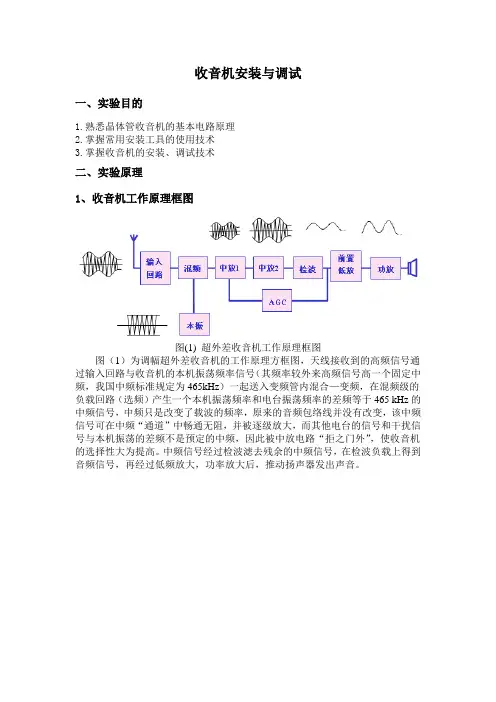

收音机安装与调试一、实验目的1.熟悉晶体管收音机的基本电路原理2.掌握常用安装工具的使用技术3.掌握收音机的安装、调试技术二、实验原理1、收音机工作原理框图图(1) 超外差收音机工作原理框图图（1）为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入回路与收音机的本机振荡频率信号（其频率较外来高频信号高一个固定中频，我国中频标准规定为465kHz）一起送入变频管内混合—变频，在混频级的负载回路（选频）产生一个本机振荡频率和电台振荡频率的差频等于465 kHz的中频信号，中频只是改变了载波的频率，原来的音频包络线并没有改变，该中频信号可在中频“通道”中畅通无阻，并被逐级放大，而其他电台的信号和干扰信号与本机振荡的差频不是预定的中频，因此被中放电路“拒之门外”，使收音机的选择性大为提高。

中频信号经过检波滤去残余的中频信号，在检波负载上得到音频信号，再经过低频放大，功率放大后，推动扬声器发出声音。

图(2) 超外差收音机电路原理图图（2）为电路原理图：C1、B1组成天线输入回路，调节可变电容C1可使LC的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号；V1、C1、B1、B构成变频级，V1为变频管，C1、B构成本机振荡电路，输入回路接收到的电台信号由B1的次级线圈耦合到V1的基极，本振信号通过C3耦合到V1 的发射极，两种信号的频率在V1内混频，混频后V1的集电极输出各种频率的信号，其中包括本振信号和电台信号的差频等于465 kHz的中频信号，B3的初级线圈和谐振电容构成谐振电路，它的谐振频率在465 kHz，对465 kHz的中频信号产生最大的电压，并通过次级线圈耦合到下一级去；选频级输出的中频信号由V2的基极输入并进行放大，中放电路的负载是B4的初级线圈和电容构成的谐振电路，它们的谐振频率也是465 kHz，第二级中放和第一级中放电路组成相同；中频信号经过V2、V3两级放大后，由B5的次级线圈耦合到检波级；检波由V4的发射结be来完成，再由C8、C9、R9滤去残余的中频成分，音频信号由C10耦合到下一级；音频信号由V5进行低频放大，进而B6的次级线圈耦合到功放电路；把放大后的音频信号进行功率放大，以推动扬声器发出声音。

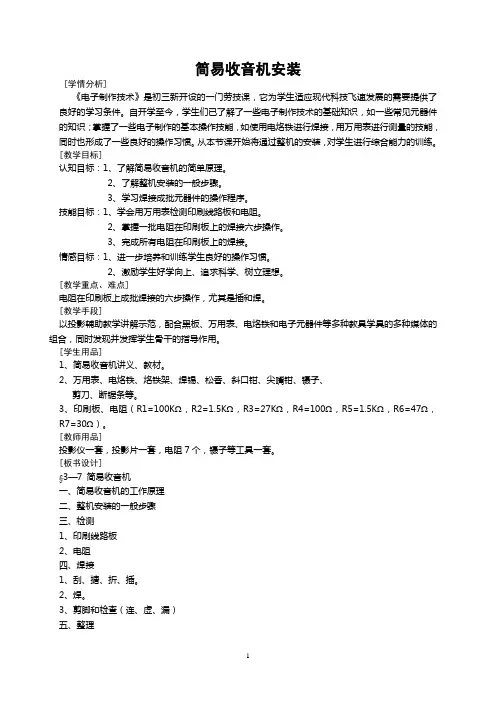

简易收音机安装[学情分析]《电子制作技术》是初三新开设的一门劳技课，它为学生适应现代科技飞速发展的需要提供了良好的学习条件。

自开学至今，学生们已了解了一些电子制作技术的基础知识，如一些常见元器件的知识；掌握了一些电子制作的基本操作技能，如使用电烙铁进行焊接，用万用表进行测量的技能，同时也形成了一些良好的操作习惯。

从本节课开始将通过整机的安装，对学生进行综合能力的训练。

[教学目标]认知目标：1、了解简易收音机的简单原理。

2、了解整机安装的一般步骤。

3、学习焊接成批元器件的操作程序。

技能目标：1、学会用万用表检测印刷线路板和电阻。

2、掌握一批电阻在印刷板上的焊接六步操作。

3、完成所有电阻在印刷板上的焊接。

情感目标：1、进一步培养和训练学生良好的操作习惯。

2、激励学生好学向上、追求科学、树立理想。

[教学重点、难点]电阻在印刷板上成批焊接的六步操作，尤其是插和焊。

[教学手段]以投影辅助教学讲解示范，配合黑板、万用表、电烙铁和电子元器件等多种教具学具的多种媒体的组合，同时发现并发挥学生骨干的指导作用。

[学生用品]1、简易收音机讲义、教材。

2、万用表、电烙铁、烙铁架、焊锡、松香、斜口钳、尖嘴钳、镊子、剪刀、断锯条等。

3、印刷板、电阻（R1=100KΩ，R2=1.5KΩ，R3=27KΩ，R4=100Ω，R5=1.5KΩ，R6=47Ω，R7=30Ω）。

[教师用品]投影仪一套，投影片一套，电阻7个，镊子等工具一套。

[板书设计]§3—7 简易收音机一、简易收音机的工作原理二、整机安装的一般步骤三、检测1、印刷线路板2、电阻四、焊接1、刮、搪、折、插。

2、焊。

3、剪脚和检查（连、虚、漏）五、整理[教学过程]学生课前准备：阅读教材，重点P.95—97。

（上课时，书合上，放入抽屉内。

）复习导入:提问：你知道哪些电子元器件，它们具有什么特性和功能？（电阻：在电路中起控制电流大小的作用；电容：能储存电荷，在电路中具有隔直通交的特性；晶体二极管：单向导电性，通常用来整流；晶体三极管：在电路中起放大信号作用。

收⾳机的安装与调试AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的：1、学习收⾳机的调试与装配。

2、提⾼读整机电路图及电路板图的能⼒。

3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。

⼆、实习内容：1、收⾳机电路原理分析。

2、掌握印制电路板的组装及焊接⼯艺。

3、进⾏AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独⽴完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于µV级输出功率：⼤于100mW供电电源：DC 3V⽴体声⽿机输出阻抗：32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期的多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。

集成电路收⾳机的特点是结构⽐较简单，性能指标优越，体积⼩等优点。

AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。

收⾳机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进⾏混频，产⽣中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放⼤电压和功率，推动喇叭发出声⾳。

图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机，收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部⽆法制作电感、⼤电容和⼤电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收⾳机电路图如图2所⽰。

图 2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。

调频收⾳机原理框图调频收⾳机原理框图FM图形所⽰输⼊信号混频四、实习步骤：(1) 收⾳机的组装1) 元器件的检测装机之前，对所使⽤的个元器件⼀⼀进⾏严格的检查，看看有没有遗漏或损坏的元件.2) 元器件的安装先将四联、中周、滤波器按⽼师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。

插元件时，要注意电解电容的极性以及三极管的管脚，防⽌插错。

3) 将电位器、⽿机插孔安装在指定位置，并⽤烙铁焊好。

要注意使电位器处于⼀个平⾯内。

4) 最后将扬声器和电源线焊好。

5) 检查焊接是否正确。

6) 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有⽆搭锡的地⽅。

(2) 收⾳机的调试1) 调幅（AM）部分①中频：将中波天线线圈拉倒磁棒边缘，⽤蜡或⽛签初步封住，可以收听中波电，调试⽩⾊中周，以调到最响、最清晰为⽌。

②覆盖：对准当地电台，调试低端覆盖（红⾊中振），⾼端覆盖（调C0-4微调）反复两次。

③统调：寻找当地600kHz附近电台，天线线圈调到最佳位置，寻找当地1500kHz附近电台，调C0-3之微调到最佳位置，反复两次。

2) 调频（FM）部分①中频：将L4选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周（⿊⾊）到理想位置。

②覆盖：对准当地低端电台（对刻度）调L5，对准当地⾼端电台调C0-2微调，反复两次。

③统调：先找当地90MHz附近电台调L4，再找当地105MHz附近⾼端电台调C0-1微调，反复两次，最后⼀定要将L4、L5⽤⾼频蜡牢固地封住，否则易产⽣机振。

脚1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习⼩结及⼼得：在这个电装实习中，进⼀步熟悉了焊接，能够识别电路图，搞清楚收⾳机的原理，了解的它的组装过程，并能对照电路图与印制电路图，弄明⽩各个元器件的作⽤。

收音机装配实训指导书吴建中刘兰萍重庆电力高专电子实训中心第一章无线电波传播的基础知识一、无线电波1 什么是无线电波当我们打开电视机，转动频道旋钮到某一位置时，就能收到某地区发生事件的画面和声音。

电视机和这一地区并没有用导线互相连接，那里所发生的事件的场景和声音是怎样传来的？原来这些画面和声音是通过电视台向外发送无线电波来实现的。

那么，什么是无线电波呢？无线电波是看不见的电场和磁场互相转换的一种运动形式，是一种电磁波，它不需要导线进行传播，所以人们把它叫做无线电波。

理论与实践证明无线电波的传播速度为30万千米／秒。

2电磁波的产生英国物理学家麦克斯韦总结了电、磁的运动以后，提出了统一的电磁场理论，预言了电磁波的存在。

后来德国物理学家赫兹从实验上证实了这理论的正确性，他提出：任何变化的电场都会在它周围的空间产生磁场。

同样任何变化的磁场也会在它周围的空间产生电场。

电磁波可根据其不同频率划分为几个波段，不同频率的电磁波它的特性和用途是不一样的，详见下表不同频率电磁波的特性和用途一般短距离广播主要用长波。

中波是沿着地球表面传播的，叫做地波传播如图1-1（a）所示。

远距离广播或通讯等多用短波。

短波段的电波波长比较短，大地对它吸收很强，所以只能沿着地球表面传播约几十千米，然而高空中电离层对它吸收比较弱而且会把电波反射回地面，因此短波主要靠电离层与地面之间往返反射而形成远距离传播。

这种传播方式称为天波传播如图1-1（b）所示。

天波传播会受季节，昼夜，地理环境等因素变化的影响。

超短波，微波因为频率很高，所以无法通过天波和地波传播，而是通过直线传播，如图1-1（b）所示。

所以叫做视距传播或空间传播。

图 1-1 不同波长的电磁波传播方式二、无线电信号的传送与接收1 无线电信号的发送发送电磁波的目的是要完成通讯任务，也就是说要把一定的信息──语言、音乐、图像传送给接收者。

因此，首先要把语言、音乐或图像等转变成电讯号，然后将这电讯号送往发射天线，以电磁波的形式发送出去。

目录1.收音机的工作原理 (4)2.收音机原理和装配 (5)2.1原理图 (5)2.2电路工作原理 (5)3.收音机的安装 (7)4收音机的故障分析 (10)4.1检查要领 (10)4.2检测方法 (10)4.3调整频率 (11)4.3.1调整中频频率 (11)4.3.2调整频率范围 (12)5.总结 (12)参考文献 (13)致谢 (14)收音机的焊接、安装与调试XXX南京信息工程大学电子与信息工程学院，江苏南京 210044摘要：现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能，通过电装实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

关键词：电子；收音机；安装；调试Welding, installation and debugging of the radioXXXElectronics and Information Engineering，NUIST，Nanjing 210044，ChinaAbstract：Modern life cannot do without electricity, we each must master certain knowledge and skills in the operation of electrical electrician, by Denso practice can we learn to use some common methods of electrical tools, instrument, switch components and working principle. The contact electrical knowledge, realize the theory with practice, and follow-up courses to learn to lay a solid foundation for certain. The radio is one of the most commonly used household appliances, through this practice, we should learn to install, debug, use in understanding the basic working principles, and learn to exclude some common fault.Key words：Electronic; Radio; Installation; Debugging收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
