收音机的安装

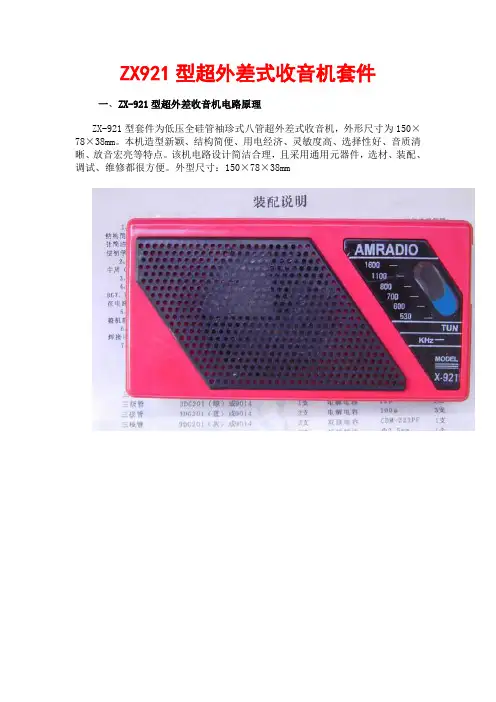

ZX921型超外差式收音机套件一、ZX-921型超外差收音机电路原理ZX-921型套件为低压全硅管袖珍式八管超外差式收音机，外形尺寸为150×78×38mm。

本机造型新颖、结构简便、用电经济、灵敏度高、选择性好、音质清晰、放音宏亮等特点。

该机电路设计简洁合理，且采用通用元器件，选材、装配、调试、维修都很方便。

外型尺寸：150×78×38mm图6-2-1是ZX-921型超外差式收音机电路原理图，图6-2-2是ZX-921型收音机的印刷电路板图，表6-2-1为该型号收音机的元件清单。

由上述电路图可见，ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。

该机的主要技术指标为：频率范围：中波530～1605kHz中频：465kHz灵敏度：小于lmV／m选择性：大于16dB输出功率： 56mW～140mW 电源：1.5V(1.5V干电池一节)(一)调谐、变频电路如图6-2-1所示，L1从磁性天线(磁棒)上感应出的电台信号，经由L1和Cl-A组成的输入调谐回路选择后，只剩下需要的电台信号，该信号耦合给L2，并由L2送BG1的基极和发射极。

由于调谐回路阻抗高，约为100kΩ，三极管输入阻抗低，约为1～2kΩ。

要使它们的阻抗匹配，使信号输出最大，就必须适当选择L1与L2的圈数比，一般取L1为60～80圈，L2取L1的十分之一左右。

表6-2-1ZX-921型超外差式收音机元件清单电阻器可用范围R3：62Ω～150Ω R9：470Ω～680Ω R2：1K～1.5K R15：3K～5.1K R4、13：18K～22K电容器可用范围C3：6800PF～0.1u C14、15：0.01u～0．033uC10、13：1u～4.7u C4：4.7u～l0u三极管β值分色点标记：黄40～55倍、绿55～80倍、兰80～120倍、紫120～180倍、灰180～270倍、白270～400倍电阻值色标数黑棕红橙黄绿蓝紫灰白0 l 2 3 4 5 6 7 8 9以改变输人回路的高端谐振频率，使之始终低于本机振荡频率465kHz。

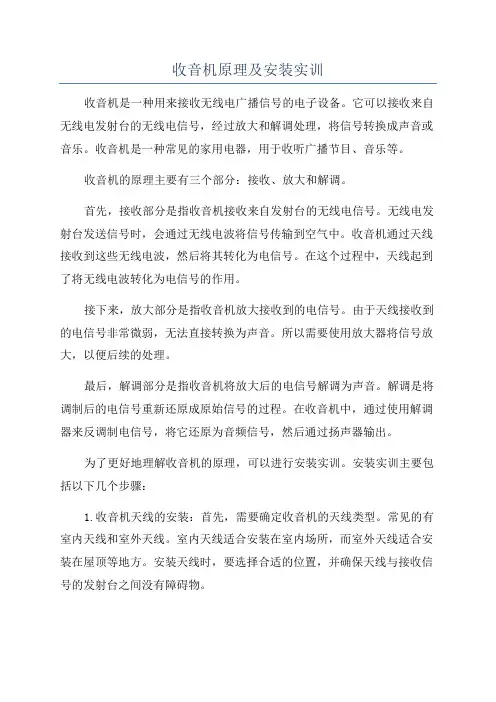

收音机原理及安装实训收音机是一种用来接收无线电广播信号的电子设备。

它可以接收来自无线电发射台的无线电信号，经过放大和解调处理，将信号转换成声音或音乐。

收音机是一种常见的家用电器，用于收听广播节目、音乐等。

收音机的原理主要有三个部分：接收、放大和解调。

首先，接收部分是指收音机接收来自发射台的无线电信号。

无线电发射台发送信号时，会通过无线电波将信号传输到空气中。

收音机通过天线接收到这些无线电波，然后将其转化为电信号。

在这个过程中，天线起到了将无线电波转化为电信号的作用。

接下来，放大部分是指收音机放大接收到的电信号。

由于天线接收到的电信号非常微弱，无法直接转换为声音。

所以需要使用放大器将信号放大，以便后续的处理。

最后，解调部分是指收音机将放大后的电信号解调为声音。

解调是将调制后的电信号重新还原成原始信号的过程。

在收音机中，通过使用解调器来反调制电信号，将它还原为音频信号，然后通过扬声器输出。

为了更好地理解收音机的原理，可以进行安装实训。

安装实训主要包括以下几个步骤：1.收音机天线的安装：首先，需要确定收音机的天线类型。

常见的有室内天线和室外天线。

室内天线适合安装在室内场所，而室外天线适合安装在屋顶等地方。

安装天线时，要选择合适的位置，并确保天线与接收信号的发射台之间没有障碍物。

3.接收信号测试：安装好天线和连接好电源后，可以将收音机调至合适的频率，并打开音量。

如果天线位置合适，收音机应该能够接收到信号，并能听到声音。

4.调整天线位置：如果无法接收到信号或者信号很弱，可以尝试调整天线的位置，以便获得更好的接收效果。

可以逐步移动天线，然后测试收音机是否能够接收到信号。

综上所述，收音机是一种用来接收无线电广播信号的电子设备。

它的工作原理包括接收、放大和解调。

通过安装实训可以更好地理解收音机的原理，并且学习如何正确安装和调整收音机的天线，以实现更好的接收效果。

常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。

2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。

3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。

可以通过旋转高频变压器上的两个可调节部分来调整其频率。

4.接下来进行调试。

先将收音机的音量调到最小，然后打开电
源开关。

如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。

5.调整调谐器，将频率调到希望收听的电台。

如果无法收到信号，可以尝试更换天线或重新调整高频变压器。

6.音量和音质也需要进行调整，根据个人喜好进行调整。

在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。

7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。

收⾳机的安装与调试AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的：1、学习收⾳机的调试与装配。

2、提⾼读整机电路图及电路板图的能⼒。

3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。

⼆、实习内容：1、收⾳机电路原理分析。

2、掌握印制电路板的组装及焊接⼯艺。

3、进⾏AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独⽴完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于µV级输出功率：⼤于100mW供电电源：DC 3V⽴体声⽿机输出阻抗：32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期的多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。

集成电路收⾳机的特点是结构⽐较简单，性能指标优越，体积⼩等优点。

AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。

收⾳机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进⾏混频，产⽣中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放⼤电压和功率，推动喇叭发出声⾳。

图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机，收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部⽆法制作电感、⼤电容和⼤电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收⾳机电路图如图2所⽰。

图 2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
