常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。
2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。
3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。
可以通过旋转高频变压器上的两个可调节部分来调整其频率。
4.接下来进行调试。
先将收音机的音量调到最小，然后打开电
源开关。
如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。
5.调整调谐器，将频率调到希望收听的电台。
如果无法收到信号，可以尝试更换天线或重新调整高频变压器。
6.音量和音质也需要进行调整，根据个人喜好进行调整。
在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。
7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。
收音机的组装与调试实训报告
一、实训目的
通过本次实训，了解收音机的原理和结构，掌握收音机的组装方法，学会调试收音机并分析故障的原因以及解决方法，提高实际操作能力和应用能力。
二、实训内容
1. 收音机基本原理和结构
2. 收音机组装方法
3. 收音机调试方法
4. 故障分析和解决方法
三、实训流程
1. 学习收音机的基本原理和结构。
2. 组装收音机：
（1）整理收音机所需材料和工具。
（2）按照收音机组装图纸进行组装。
（3）将组装好的收音机固定在桌面上。
3. 调试收音机：
（1）调节天线长度，改变天线方向调试收音机。
（2）调节音量大小，调试收音机。
4. 分析收音机故障原因并解决：
（1）检查天线或音箱是否接触良好；
（2）检查电池或电源是否正常工作；
（3）检查各种开关是否正常。
五、实训反思
通过本次实训，我对收音机的原理和结构有了更深入的了解，学会了收音机的组装方法和调试方法，也了解了一些故障分析和解决方法。
本次实训的收获很大，不仅提高了我的实际操作能力和应用能力，而且还让我更加专业地了解收音机。
通过实践操作，我对于学习到的知识更加深刻地理解了，并且也意识到了自己的一些不足之处，希望在以后的学习中更加努力，更好地提高自己的实际操作能力和应用能力。
第5章收音机的安装与调试实训目的学生通过调频/调幅收音机基本工作原理、装配工艺与调试、维修知识的学习和741型中波收音机的实际安装、调试与检测训练，应达到以下目标：1.知识目标⑴了解收音机的分类，熟悉超外差式收音机的基本组成和工作原理。
⑵了解电子技术文件和电子电路图的种类，掌握电原理图的识读方法。
⑶掌握收音机安装与调试的工艺知识、检修程序和检修方法。
2.技能目标⑴能够读懂收音机电路图和一般产品的装接工艺文件。
⑵熟练使用有关仪器仪表，能够正确测试电子元器件。
⑶能够按照工艺要求正确安装、调试和检测分立件中波收音机。
⑷具备收音机典型故障分析和检修的初步能力。
5.1收音机概述收音机是一种普及率很高的典型电子整机设备，其任务是将电台以电磁波形式发射的广播信号接收下来，经过放大和处理后还原声音。
随着电子技术和声音广播技术的发展，作为接收无线电广播的收音机也不断更新换代。
自1896年，马可尼发明了无线电发送、接收装置以来，收音机的发展经历了矿石收音机、电子管收音机、晶体管收音机、集成电路收音机的变化历程，其功能日趋增多，质量日益提高。
现代晶体管收音机又向着电路的高度集成化、功能的多样化、频率显示和调谐的数字化、波段的扩大化、控制的电脑化，结构的小型化和音响的优质化方向发展。
5.1.1 收音机的分类收音机可以从不同的角度来分类：根据结构和使用器件的不同，可分为电子管收音机、晶体管收音机、集成电路收音机和晶体管、集成电路混合式收音机；根据接收原理和放大方式不同，可分为直接放大式收音机和超外差是收音机；根据接收的广播制式不同，可分为调幅收音机（AM）、调频收音机（FM）和调频/调幅（FM/AM）收音机；根据接收的波段不同，可分为短波收音机、中波收音机、中短波收音机、中波超短波收音机、长中短波收音机、全波段收音；根据外形和体积不同可分为微型式收音机、袖珍式收音机、便推式156收音机和台式（或落地式）收音机；根据使用电源不同，可分为交流收音机、直流收音机和交直流两用收音机；根据规格和档次不同，可分为特级、一级、二级、三级、四级收音机；根据用途和功能不同，可以分为普通收音机、收扩两用机、收录两用机和汽车收音机等；根据声源不同，可分为单声道收音机、立体声收音机。

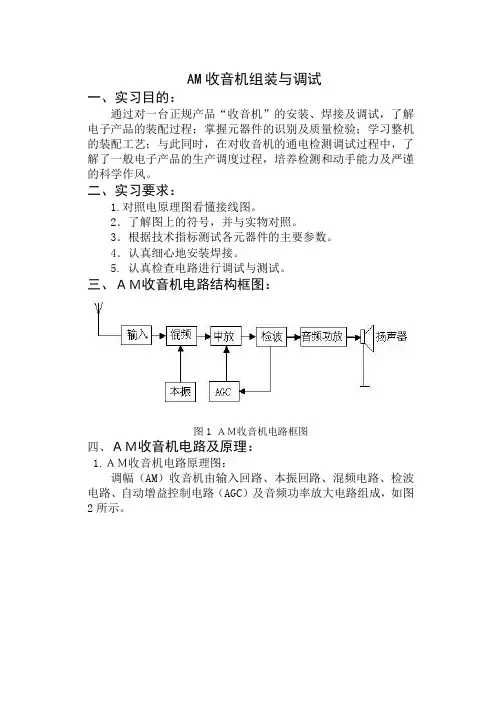

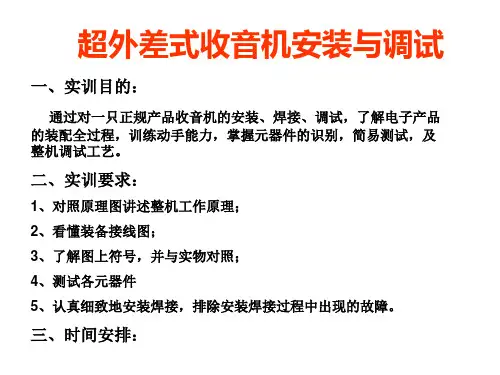

AM收音机组装与调试一、实习目的：通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的装配工艺；与此同时，在对收音机的通电检测调试过程中，了解了一般电子产品的生产调度过程，培养检测和动手能力及严谨的科学作风。
二、实习要求：1.对照电原理图看懂接线图。
2．了解图上的符号，并与实物对照。
3．根据技术指标测试各元器件的主要参数。
4．认真细心地安装焊接。
5. 认真检查电路进行调试与测试。
三、ＡＭ收音机电路结构框图：图1 ＡＭ收音机电路框图四、ＡＭ收音机电路及原理：1.ＡＭ收音机电路原理图：调幅（AM）收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如图2所示。

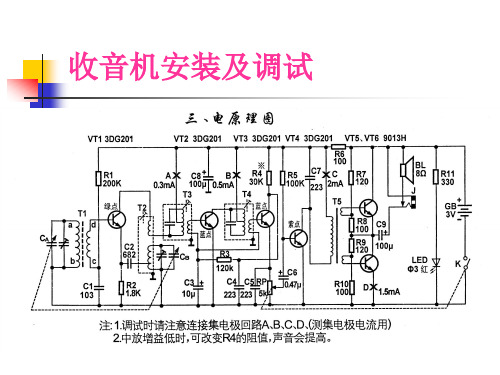

图2ＡＭ收音机电路原理图2.ＡＭ收音机工作原理：输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。
混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
至此，电台的信号就变成了以中频465kHz为载波的调幅波。
中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
其中，中放电路增益受AGC自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。
六、ＡＭ收音机安装与调试：１．收音机安装：(1)按AM收音机材料清单清点全套零件，并负责保管。
(2)用万用表检测元件，确定其可正常使用。
应注意V5，V6的hFE不大于20%.(3)对元器件引线或引脚进行镀锡处理，注意镀锡层未氧化（可焊性好）时可以不再处理。
(4)检查印制板的铜箔线条是否完好，有无断线及短路，特别注意边缘。
(5)安装元器件应按照一定顺序，可按照以下顺序进行安装：①安装T2、T3和T4，中周要求按到底，并且外壳固定支脚内弯90度，要求焊上。
然后安装T5、T6，及V1—V6，要注意色标、极性和安装高度。
专业基础实训实验报告专业班级： 2013级测控技术与仪器学生姓名：学生学号： 201310504047实验组数：指导教师：实验时间： 实验地点： 分析测试中心实验成绩指导老师：二〇 年月收音机的安装与调试目录1.实验要求------------------------------------------------------------------92.实验设备------------------------------------------------------------------93.方案设计------------------------------------------------------------------94..设计思想及工作原理-----------------------------------------------------95.设计原理及方案--------------------------------------------------------106.系统调试-------------------------------------------------------------------117.结果分析-------------------------------------------------------------------148.实验总结-------------------------------------------------------------------15一．实验要求1.了解zx921收音机的工作原理及其中的所有元件；2.掌握焊接技术并熟练焊接zx921型收音机；3.学会调试zx921型收音机；4.自查焊点，要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。
要求同类元件高度一致。
要求电阻、电容、管子焊接高度不得高于中周。
接线准确；5.至少能调出一个及以上的电台，并且要求电台声音清晰宏亮。
二．实验设备1.zx921型收音机（未进行安装）；2.电烙铁及烙铁架；3.助焊剂松香；4.改刀和镊子及钳子；5.焊丝-锡丝；6.电池.三．方案设计1．设计思想及工作原理：（1）输入调谐回路输入调谐回路的作用为：接受和选择电台信号。
（2）变频器变频器的作用为：将耦合过来的电台信号（外来高频调幅信号）转换为465khz 的中频调幅信号。
(3)中频放大器中频放大器由两级单调谐放大器构成，采用变压器耦合方式向后传输信号，收音机的灵敏度（接受弱信号的能力）和抗干扰性能主要由中放决定。
（4）检波（调解）电路电路可以将中放放大后的465khz中频调幅信号转换为低频音频信号输出。
（5）前置低频放大电路电路可以把检波输出的弱音频电压信号放大几十至几百倍。
（6）功率放大器为扬声器提供足够大的信号功率，以推动扬声器发声。
2．设计原理及方案一、输入回路：由磁性天线感应得到的高频信号，实际上是高频载波信号（由于声波在空中传播速度很慢，衰减快。
因此将音频信号加载到高频信号上去称为调制。
调制方式有调频和调幅之分。
我们装的收音机接收的是调幅高频信号）经过ＬＣ调谐回路加以选择到欲接收电台信号。
（为使收音机获得较高选择性、灵敏度，应选合适Ｌ1与Ｌ2 匝数比。
现在装的天线线圈现成已设计好的，要求学生尽量注意，不要把线圈弄断，否则拆除线圈减少圈数影响匝数比）。
二、变频电路：由输入回路送来的高频信号是调幅波，本机振荡产生的本振频率信号是等幅波，混频后经选频得到465KHZ 中频信号。
因此变频级主要作用：是将调幅的高频信号变为调幅的中频信号。
变换前后仅是载波频率改变，而信号包络不变。
本机用一只变频管来完成该机的振荡和混频作用。
对混频来讲，要求工作在非线性区，电流不能太大，否则变频增益下降，但对本振来讲，电流大一点，变频增益高又容易起振，电池下降不易停振。
但振荡也不能太强，否则波形失真引起“咯”、“咯”声，增益反而下降，一般选电流为0.4～0.6MA。
三、中频放大：中放级的好坏对收音机灵敏度、选择性等等有决定性影响。
中放级工作频率是465KHZ用并联的LC 谐振回路作负载，因此只有在信号频率为465KHZ时并联谐振回路电压最大，因此提高了整机选择性。
本机采用一级中放（常用的为二级中放）单调谐中频放大器，选择性及灵敏度不一定十分理想，但回路损耗小，调整方便，因此袖珍机广泛采用此线路。
四、检波级：中频信号仍旧是调幅信号，经过检波级，由二极管或三极管检波，从调幅波中取出音频信号。
本机选用的是三极管利用其中一个PN结在非线性工作状态下起大信号检波作用，同时此管还进行来复低频电流放大。
五、低放和功率放大：检波后的音频信号送到低放级进行音频放大，然后通过输入变压器送到推挽功率放大级进行功率放大，输出信号推动扬声器发出声音。
本机用推挽功放电路的管子工作在乙类状态。
在无信号时截止，有信号时二管轮流工作，因此效率高，但乙类工作在小信号，在特性曲线弯曲部分产生失真。
因此本机线路在无信号时基级也有一定的偏压，使之工作在甲乙类状态，这样效率高，输出功率大，而且省电。
要求二只管子参数一致。
希在装配时选定。
凡一有一只管损坏，必须配对选管。
焊接时注意二管焊好，如虚焊一管，造成一管工作产生严重失真，而且音亮大大下降。
四．系统调试测试方法将收音机调到低端电台位置，用测试棒铜端靠近天线线圈（B1），如声音变大，则说明天线线圈电感量偏大，应将线圈向磁棒外侧稍移，用测试棒磁铁端靠近天线线圈，如果声音增大，则说明线圈电感量偏小，应增加电感量，即将线圈往磁棒中心稍加移动。
用铜铁棒两端分别靠近天线线圈，如果收音机声音均变小，说明电感量正好，则电路已获得统调。
组装调整中易出现的问题1、变频部份判断变频级是否起振，万用表直流2.5V档正表棒接V1发射级，负表棒接地，然后用手摸双联振荡（即连接B2端），万用表指针应向左摆动，说明电路工作正常，否则说明电路中有故障。
变频级工作电流不宜太大，否则噪声大。
红色振荡红圈外壳两脚均应折弯焊牢，以防调谐盘卡盘。
2、中频部分中频变压器序号位置搞错，结果是灵敏度和选择性降低，有时有自激。
3、低频部份输入、输出位置搞错，虽然工作电流正常，但音量很低，V6、V7集电极（c）和发射极（e）搞错，工作电流调不上，音量极低。
收音机检测修理方法1、检测前提：安装正确、元器件无差错、无缺焊、无错焊及塔焊。
2、检查要领：一般由后级向前检测，先检查低功放级，再看中放和变频级。
3、检测修理方法：（1）整机静态总电流测量本机静态总电流≤25mA，无信号时，若大于25mA，则该机出现短路或局部短路，无电流则电源没接上。
（2）工作电压测量正常情况下，D1、D2两二极管电压在1.3±0.1V，此电压大于1.4V或小于1.2V时，此机均不能正常工作。
大于1.4V时二极管IN4148可能极性接反或已坏，检查二极管。
小于1.3V或无电压应检查： a.电源3V有无接上 b.R12电阻220Ω是否接对或接好； c.中周（特别是白中周和黄中周）初级与其外壳短路。
（3）变频级无工作电流：检查点：a.无线线圈次级未接好；b.V19018三级管已坏或未按要求接好；c.本振线圈（红）次级不通，R3100Ω虚焊或错焊接了大阻值电阻。
d.电阻R1100K和R22K接错或虚焊（4）一中放无工作电流检查点：a.V2晶体管坏，或（V2）管管脚插错（e、b、c脚）；b.R420K电阻未接好；c.黄中周次级开路d.C44.7μ电解电容短路e.R5150Ω开路或虚焊。
（5）一中放工作电流大1.5~2mA（标准是0.4~0.8mA，见原理图）检查点：a.R81K电阻未接好或连接1K的铜箔有断裂现象；b.C5233电容短路或R5150Ω电阻错接成51Ω；c.电位器坏，测量不出阻值，R9680Ω未接好；d.检波管V49018坏，或管脚插错。
（6）二中放无工作电流检查点：a.黑中周初级开路；b.黄中周次级开路；c.晶体管坏或管脚接错；d.R751Ω电阻未接上；e.R662K电阻未接上。
（7）二中放电流太大，>于2mA检查点：R6 62K接错，阻值远小于62K。
（8）低放级无工作电流检查点：a.输入变压器（蓝）初级开路；b.V5三级管坏或接错管脚；c.电阻R1051K未接好或三极管脚错焊（9）低放级电流太大大于6mA检查点：R1051K装错，电阻太小。
（10）功放级无电流（V6、V7管）检查点：a.输入变压器次级不通；b.输出变压器不通；c.V6、V7三极管坏或接错管脚；d.R111K电阻未接好。
（11）功放级电流太大大于20mA检查点：a.二极管D4坏，或极性接反，管脚未焊好；b. R111K电阻装错了，用了小电阻。
（远小于1K的电阻）。
（12）整机无声检查点：a.检查电源有无加上；b.检查D1、D2（IN4148；两端是否是1.3V±0.1V）；c.有无静态电流≤25mA；d.检查各级电流是否正常，变频级0.2mA±0.02mA；一中放0.6mA±0.2mA；二中放1.5mA±0.5mA；低放3mA±1mA；功放4mA±10mA；（说明：15mA左右属正常）；、e.用万用表×1档测查喇叭，应有8Ω左右的电阻，表棒接触喇叭引出接头时应有“喀喀”声，若无阻值或无“喀喀”声，说明喇叭已坏，[测量时应将喇叭焊下，不可连机测量]；f.B3黄中周外壳未焊好；g.音量电位器未打开。
（13）整机无声用万用表检查故障方法：用万用表Ω×1黑表棒接地，红表棒从后级往前寻找，对照原理图，从喇叭开始顺着信号传播方向逐级往前碰触，喇叭应发出“喀喀”声。
当碰触到哪级无声时，则故障就在该级，可用测量工作点是否正常，并检查各元器件，有无接错、焊错、塔焊、虚焊等。
若在整机上无法查出该元件好坏，则可拆下检查。
五．结果分析六．实验总结通过这次的实验，我觉得自己学到了很多，我了解了收音机的工作原理，也看到了它的内部构造。
这是我大学以来第一次接触电路板和电焊，而在这期间我也有很多收获。
首先就是对烙铁使用的认识。
老师说，新烙铁使用之前, 应该先等烙铁头部微热时插入松香, 清洗干净烙铁头。
不要将烙铁头在金属上刻划或用力去除粗硬导线的绝缘套,以免使烙铁头出现损伤或缺口,减少其使用寿命。
在焊接一些特殊元件时,必须小心一定不要将管脚焊到一起，否则会发生短路的情况。
当电烙铁不用时, 应该放在烙铁架上。
在此次收音机的焊接过程中，我也有了自己的心得体会。
在电焊收音机得时候，焊接最需要注意得是焊接得温度和时间，焊接时间短、温度低，有可能使焊点融化不充分，焊点粗糙容易造成虚焊。
