proe初学者100问

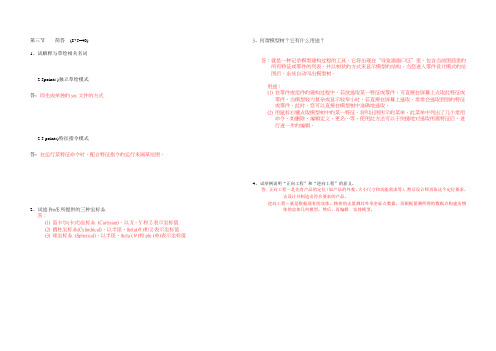

第三节简答(8*5=40)1、试解释与草绘相关名词2.5points )独立草绘模式答：即生成单独的sec文件的方式2.5 points)特征指令模式答：在运行某特征命令时，配合特征指令的运行来画草绘图。

2、试述Pro/E所提供的三种坐标系答：(1)笛卡尔(卡式)坐标系(Cartesian)，以X、Y和Z表示坐标值(2)圆柱坐标系(Cylindrical)，以半径、theta(θ)和Z表示坐标值(3)球坐标系(Spherical)，以半径、theta (θ)和phi (Φ)表示坐标值3、何谓模型树？它有什么用途？答：就是一种记录模型建构过程的工具，它将出现在“导览器窗口区”里，包含当前图面里的所有特征或零件的列表，并以树状的方式来显示模型的结构。

当您进入零件设计模式的绘图后，系统自动叫出模型树。

用途：(1)在零件或组件的建构过程中，若欲选取某一特征或零件，可直接在屏幕上点取此特征或零件，当模型较为复杂或显示较窄小时，若直接在屏幕上选取，常常会选取到别的特征或零件。

此时，您可以直接在模型树中准确地选取。

(2)用鼠标右键点取模型树中的某一特征，将叫出图所示的菜单。

此菜单中列出了几个常用命令，如删除、编辑定义、更名…等。

使用此方法可以于快捷地对选取所需特征后，进行进一步的编辑。

4、试举例说明“正向工程”和“逆向工程”的意义。

答: 正向工程－是先有产品的定位（如产品的外观、大小尺寸和功能需求等），然后设计师再依这个定位要求，去设计并制造出符合要求的产品。

逆向工程－就是根据现有的实体，精密的去量测其外形坐标点数据，再根据量测所得的数据点构建出物体的实体几何模型。

然后，再编辑实体模型。

5、Pro/e是一款基于特征建模的三维工程软件，试解释“特征”在本软件中的含义？答: 特征就是一个包含工程含义或意义的几何原型外形。

特征在此已不是普通的体素，而是一种封装了各种属性(Attribute)和功能(Function)的元素。

练习题1.试述Pro/E软件有哪些主要特性？2.Pro/E wildfire3.0的用户界面由哪几部分组成？3.新建Pro/E文件时有哪几种文件类型？不同类型文件对应的扩展名有什么不同？4.在Pro/E系统中保存文件，可采用哪几种方法？各方法之间有何区别？5.试述Pro/E系统中拭除（Erase）和删除（Delete）命令的功能区别。

练习题1．绘制如图2-93~2.71所示的截面。

图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。

图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。

图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。

图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。

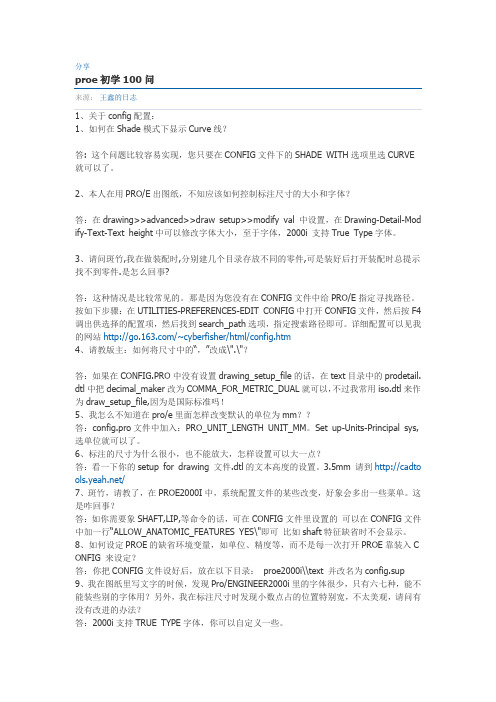

分享proe初学100问来源：王鑫的日志1、关于config配置：1、如何在Shade模式下显示Curve线？答: 这个问题比较容易实现，您只要在CONFIG文件下的SHADE WITH选项里选CURVE 就可以了。

2、本人在用PRO/E出图纸，不知应该如何控制标注尺寸的大小和字体？答：在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Mod ify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type字体。

3、请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答：这种情况是比较常见的。

那是因为您没有在CONFIG文件中给PRO/E指定寻找路径。

按如下步骤：在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件，然后按F4调出供选择的配置项，然后找到search_path选项，指定搜索路径即可。

详细配置可以见我的网站/~cyberfisher/html/config.htm4、请教版主：如何将尺寸中的“，”改成\".\"？答：如果在CONFIG.PRO中没有设置drawing_setup_file的话，在text目录中的prodetail. dtl中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以，不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗！5、我怎么不知道在pro/e里面怎样改变默认的单位为mm？？答：config.pro文件中加入：PRO_UNIT_LENGTH UNIT_MM。

Set up-Units-Principal sys,选单位就可以了。

6、标注的尺寸为什么很小，也不能放大，怎样设置可以大一点？答：看一下你的setup for drawing 文件.dtl的文本高度的设置。

Pro/ENGINEER常见应用问题解答Pro/ENGINEER是美国PTC公司的三维设计软件，它的参数化特征和相关性是区别其它软件的最大特点。

作为三维软件的代表，它的应用范围日趋广泛。

但是，由于它有独特建模方式和设计思路，对于一个Pro/ENGINEER的初学者来说，又常常会被一些问题搞的满头雾水。

笔者就把一些在使用中经常遇到的问题及相应解答总结一下，希望能对广大使用Pro/ENGINEER的朋友有所帮助。

笔者的应用水平有限，如有错误或不当之处，欢迎大家批评指正。

问：Config文件在Pro/E里的作用是什么？如何编辑？答：Config文件是Pro/E的系统配置文件，它几乎可以满足你对Pro/E的所有要求。

其中包括系统的精度、显示设置、单位、打印机的设置、快捷键的设置、输入输出设置等等。

通过这些设置，你可以把Pro/E定制为你需要的工作环境。

在Pro/E的使用中，Config文件的设置是比较重要的工作。

一般应由经验丰富的工程师针对本公司的需要进行设置，然后拷贝到每台工作站上作为公司的标准执行。

这样有利于公司产品数据的交换和统一管理。

编辑Config文件可以按以下步骤进行：选择下拉菜单Utilities-Preferences-Edit Config，选择已有的Config文件或直接点OK建立新的Config文件，在弹出的编辑界面里就可以进行编辑了。

问：Config文件的设置项很多，最常用的是哪些？答：Config文件的设置项有几百项，关系到Pro/E的各个方面。

其实在实际的应用中，特别是刚接触Pro/E的朋友，没有必要花大量的时间在研究它的配置文件上。

它的常用配置项目如下：长度单位的配置：PRO_UNIT_LENGTH 一般是选择UNIT_MM即单位是毫米；质量单位的配置：PRO_UNIT_MASS 一般是选择UNIT_GRAM即单位是克；默认的二维图比例：DEFAULT_DRAW_SCALE 通常是设定为1:1；系统的公差级别：TOLERANCE_CLASS 可以自己选择，一般是MEDIUM即中等级别；系统的公差标准：TOLERANCE_STANDARD 一般选择是ISO标准；系统的公差显示：TOL_DISPLAY 选择YES为显示公差，NO为不显示公差；系统的公差形式：TOL_MODE 可以根据自己的习惯选，一般选择NOMINAL；系统文本编辑器：DRAWING_FILE_EDITOR、FAMILY_TABLE_EDITOR、RELATION_FILE_EDITOR这三项参数是相应的编辑器选择项，一般都是选PROTAB即Pro/Table进行编辑的，也可以使用操作系统自带的编辑器如：NOTEPAD；如果使用操作系统的文本编辑器还要在选择EDITOR后再设置一个配置项：pro_editor_command ，从中给出编辑器的路径如：c:\winnt\notepad.exe标准件库文件路径：PRO_LIBRARY_DIR 从中指定你的标准件的路径，才可以调用标准件库中的标准件使用；UDF库的文件路径：PRO_GROUP_DIR 指定UDF库文件的路径；二维图设置文件路径：DRAWING_SETUP_FILE 通过它来指定你的二维图设置文件（*.dtl）的路径来实现二维图的设置;打印配置文件路径：PRO_PLOT_CONFIG_DIR 通过它使系统找到你的打印配置文件所在的路径；搜索路径设置：SEARCH_PATH 用于大装配中的文件搜索路径设置。

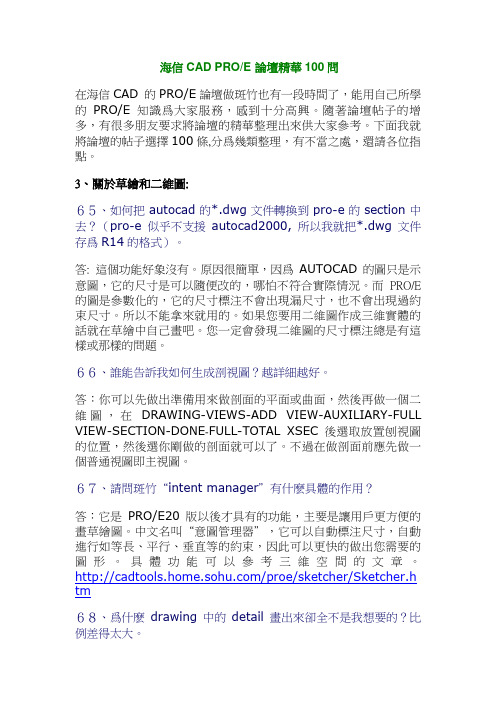

海信CAD PRO/E論壇精華100問在海信CAD 的PRO/E論壇做斑竹也有一段時間了，能用自己所學的PRO/E知識爲大家服務，感到十分高興。

隨著論壇帖子的增多，有很多朋友要求將論壇的精華整理出來供大家參考。

下面我就將論壇的帖子選擇100條,分爲幾類整理，有不當之處，還請各位指點。

3、關於草繪和二維圖:６５、如何把autocad的*.dwg文件轉換到pro-e的section中去？（pro-e似乎不支援autocad2000, 所以我就把*.dwg文件存爲R14的格式）。

答: 這個功能好象沒有。

原因很簡單，因爲AUTOCAD的圖只是示意圖，它的尺寸是可以隨便改的，哪怕不符合實際情況。

而PRO/E 的圖是參數化的，它的尺寸標注不會出現漏尺寸，也不會出現過約束尺寸。

所以不能拿來就用的。

如果您要用二維圖作成三維實體的話就在草繪中自己畫吧。

您一定會發現二維圖的尺寸標注總是有這樣或那樣的問題。

６６、誰能告訴我如何生成剖視圖？越詳細越好。

答：你可以先做出準備用來做剖面的平面或曲面，然後再做一個二維圖，在DRAWING-VIEWS-ADD VIEW-AUXILIARY-FULL VIEW-SECTION-DONE-FULL-TOTAL XSEC後選取放置别視圖的位置，然後選你剛做的剖面就可以了。

不過在做剖面前應先做一個普通視圖即主視圖。

６７、請問斑竹“intent manager”有什麽具體的作用？答：它是PRO/E20版以後才具有的功能，主要是讓用戶更方便的畫草繪圖。

中文名叫“意圖管理器”，它可以自動標注尺寸，自動進行如等長、平行、垂直等的約束，因此可以更快的做出您需要的圖形。

具體功能可以參考三維空間的文章。

/proe/sketcher/Sketcher.h tm６８、爲什麽drawing中的detail畫出來卻全不是我想要的？比例差得太大。

答：在CONFIG文件中設DEFAULT_DRAW_SCALE 1:1詴一下６９、drawing中出現如下警示語句：cannot delete a viewwith "children";select again.怎麽辦？"children"何意？我重新選過幾次，沒用。

ProE笔试答案草绘问答1. 试述Pro/E软件有哪些主要特性答：基于特征、参数化、全相关、单一数据库。

2. Pro/E wildfire3.0的用户界面由哪几部分组成答：工作界面由菜单栏、消息区、仪表板、导航区、工具栏、过滤器、浏览器和图形区组成。

3. 新建Pro/E文件时有哪几种文件类不同类型文件对应的扩展名有什么不同答：草绘建立2D草图文件其后缀名为“.sec”。

零件建立3D零件模型文件其后缀名为“.prt”。

组件建立3D模型安装文件其后缀名为“.asm”。

绘图建立2D工程图其后缀名为“. drw”。

格式建立2D工程图图纸格式其后缀名为“.frm”。

制造NC加工程序制作、模具设计其后缀名为“.mfg”。

报表建立模型报表其后缀名为“.rep”。

图表建立电路、管路流程图其后缀名为“.dgm”。

布局建立产品组装布局其后缀名为“.lay”。

标记注解其后缀名为“.mrk”。

4. 在Pro/E系统中保存文件可采用哪几种方法各方法之间有何区别答：保存、保存副本和备份。

大体上分为两种第一种：先设置工作目录好后保存。

这样每次保存时会默认存到设置的工作夹中。

一般都用这种方法。

第二种：不设置工作夹直接保存这种方式可以自由选择储存路径对于项目设计不使用只适用于练习保存的方法1【文件】菜单→【保存】2单击工作栏上的保存。

5. 试述Pro/E系统中拭除Erase和删除Delete命令的功能区别。

答：拭除Erase从内存中去除。

拭除当前的和不显示的删除Delete从磁盘上去除。

删除旧版本和所有版本实体特征问答1. 何为草绘平面和参考平面二者有何要求答：草绘平面是绘图的平面参考平面是用于确定草绘平面位置的参照。

两平面互相垂直。

都可以是实体平面或基准平面。

2. 在Pro/E系统中建立3D拉伸、旋转、扫描等实体特征的一般步骤有哪些答：3D拉伸拉伸图标---选择草绘基准面---绘制截面图---选择拉伸模式---选择加材料或减材料及其方向---输入深度---确定。

Pro/E经典问题100例PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup 两种，其中config.pro 是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其它配置文件里的项目和这个档里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其它的config.pro里设置了save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图档保存为画面档。

PRO/E的配置文件读取顺序如下：[size=4]1.在启动PRO/E时，首先读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.sup文件,也就是我们前面讲到的强制执行的档，这个档一般用于进行企业强制执行标准的配置。

例如PRO/E安装在C盘下，则一般为：C:program filesproe2000i2textconfig.sup2.第二步读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.pro文件。

可以使用此文件设置库目录的路径。

3.第三步是读取本地目录中的config.pro文件，所谓本地目录也就是在工作中为了方便建立在启动目录上一级的目录，可以使用此文件从多个不同的工作目录中启动PRO/E。

例如启动目录为D:userzhang 则D:user目录就是本地目录。

4.第四步是读取启动目录中的config.pro档，也就是上例讲的D:userzhang目录。

由于系统是最后读取此目录中的配置文件，所以该文件里的配置会覆盖任何和它冲突的config.pro档，但是不能覆盖config.sup文件内的配置。

一般用这里的config.pro档来进行环境变量、映像键和搜索本地工作目录的路径设置。

5.最后要读取的就是系统的缺省配置值，也就是在以上所有目录下的配置文件都没有涉及到的配置项目都要按系统的缺省值进行配置。

pro/e精点问答100例(admin转移)请点击所需查看项目一关于config配置二关于建模三关于草图和二维图四关于菜单的应用五关于PRO/E和PTC相关软件六关于硬件一关于config配置1如何在Shade模式下显示Curve线答: 这个问题比较容易实现您只要在CONFIG文件下的SHADE WITH选项里选CURVE就可以了2本人在用PRO/E出图纸不知应该如何控制标注尺寸的大小和字体答在drawing>>advanced>>draw setup>>modify val 中设置在Drawing-Detail-Modify-Text-Text height 中可以修改字体大小至于字体2000i 支持True Type字体3请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答这种情况是比较常见的那是因为您没有在CONFIG文件中给PRO/E指定寻找路径按如下步骤在UTILITIES-PREFERENCES-EDIT CONFIG中打开CONFIG文件然后按F4调出供选择的配置项然后找到search_path 选项指定搜索路径即可详细配置可以见我的网/~cyberfisher/html/config.htm4请教版主如何将尺寸中的改成"."答如果在CONFIG.PRO中没有设置drawing_setup_file的话在text目录中的prodetail.dtl中把decimal_maker改为COMMA_FOR_METRIC_DUAL就可以不过我常用iso.dtl来作为draw_setup_file,因为是国际标准吗5我怎么不知道在pro/e里面怎样改变默认的单位为mm答config.pro文件中加入PRO_UNIT_LENGTH UNIT_MM Set up-Units-Principal sys,选单位就可以了6标注的尺寸为什么很小也不能放大怎样设置可以大一点答看一下你的setup for drawing 文件.dtl的文本高度的设置 3.5mm 请/7斑竹请教了在PROE2000I中系统配置文件的某些改变好象会多出一些菜单这是咋回事答如你需要象SHAFT,LIP,等命令的话可在CONFIG文件里设置的可以在CONFIG文件中加一行ALLOW_ANATOMIC_FEATURES YES"即可比如shaft特征缺省时不会显示8如何设定PROE的缺省环境变量如单位精度等而不是每一次打开PROE靠装入CONFIG 来设定答你把CONFIG文件设好后放在以下目录 proe2000i＼text 并改名为config.sup9我在图纸里写文字的时候发现Pro/ENGINEER2000i里的字体很少只有六七种能不能装些别的字体用另外我在标注尺寸时发现小数点占的位置特别宽不太美观请问有没有改进的办法答2000i支持TRUE TYPE字体你可以自定义一些10怎么定义Truetype字体答在二维图模式下有DTL文件来控制你的配置编辑它把AUX_FONT 后面定义上你要用的TRUETYPE字体如用黑体就输入simhei 前提是已经拷到了TEXT下然后就可以在FONT下找到了评述config文件是PRO/E的配置文件您可以通过设置它来满足您的各种要求从系统的精度菜单的显示各种文件的路径公差的显示等等它的项目繁多需要了解的话可以去我的网站看看关于config文件的配置详解二关于建模返回关于config的配置关于草图和二维图关于菜单的应用关于软件关于硬件11请斑竹谈谈pro/e 从草图设计到造型到加工的整个过程答: 这首先应该说一下PRO/E它本身是一个三维设计软件并不能完成草图设计它所擅长的是实体造型和虚拟装配结构设计和加工功能如果您需要从草图开始设计工业造型设计就需要用到3D PAINT和PRO/DESIGNER了3D PAINT是专业的概念图设计工具是搞工业美术的设计人员使用的而PRO/DESIGNER是专业工业设计工具擅长自由曲面的造型并且可以做出A级曲面通常是在PRO/DESIGNER里做完曲面后输出到PRO/E里进行结构设计和模具设计然后进行虚拟加工在PRO/E里由于它的全相关性和良好的无缝转换能力可以节省很多修改的时间只要在实体里有改动其它包括二维图模具加工装配等里的数据全部自动更新如果您需要从二维图转换成三维图PRO/E是比较合适的只要成功生成三维实体其它的相关部分如模具设计虚拟加工只需要几天就可以了欢迎再来做客多提问题大家共同提高12铸具行业应用什么样的软件比较适当答您说的是压铸模具吗我们用PRO/E设计过汽缸体汽缸头等件对于PRO/E来说这种结构设计是最拿手的只要您有压铸模具的专业知识PRO/E是十分合适的经过相应的模具设计和虚拟加工可以大大减少您加工上的失误而造成的损失13从一个part到模拟milling 加工要经过那些步骤和注意事项能详细谈谈吗答这个话题太大了斑竹恐怕说不完简单谈一下吧从PART完成后主要有以下几步首先要把PART拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了14请问在PRO/E里除COPY中可对实体进行位置变换外还有否其它操作答that's simple,the cmd is feature-->copy---->move---->pick feature--->rotate--->pickaxis--->direct&angle一个长方体沿对角线旋转360度很简单只要在创建时用旋转然后在草绘中画出需要旋转的图形和中心线就可以了不知道这样回答您是否满意最好能把您要做的特征告诉我这样我可以帮您选择一种比较好的方法实现15多谢斑竹上午说的例太特殊若想知道一长方体绕任意一轴线连续旋转360度的结果怎么办答olympia,您好.关于您的意思我的理解如下:您是想将实体随便沿某一轴线进行旋转等操作看一下效果.如果是那样的话可能在PRO/E中较难实现.如果您不介意把它作为一个特征的话,可以用旋转做一个新的特征16我把某个产品通过三坐标测量机测量后输出一个IGS文件 Pro/e可以很顺利的读出模型请问我如何从这个模型中提取尺寸生成三视图答从这个模型中提取尺寸生成三视图是一个零件的逆向设计过程不是可以简单说清的大体需要如下步骤 1将IGS文件的点数据连成CURVE线 2用线再生成面 3剪裁曲面修整 4生成实体这时需要的话就可以出图纸了这是一个基本过程如果您的零件比较简单没有复杂曲面还可以用PRO/E解决如果是复杂曲面就需要用到CDRS等曲面专用软件了17我在作Assemble或sheetmetal时调用存的一个part模型不存盘退出在打开原part模型时已经没有了原part模型我实在调用零件作装配时装配后因为是学习不想存盘又不想退出file -> delete -> all versions 选所有的确定后再打开零件时零件已经不存在请问这正常吗另外请教斑竹零件作渲染时背景如door,windows,floor可不可以换成我想要的背景如蓝天白云等等答file -> delete -> all versions 选所有的确定后再打开零件时零件已经不存在请问这很正确因为你选的是delete如果你不想保存应该用ERASE然后选择全部零件就可以了 delete是在硬盘中删除零件而ERASE是在内存中删除这是它们的最大区别一般情况下不用DELETE而用ERASE关于渲染可以用机器内的TIFF或JPG等图片选VIEW-PHOTO RENDER-ROOM EDITOR第4个按钮-LOAD TEXTURE 就可以选图片了18请教一下在PROE中可以提取出曲面的UV线吗答我们知道曲线是由一系列点组成的点的坐标若用参数表示可表示为x=x(u),y=y(u)z=z(u);0<=u<=1);曲面是由一系列的曲线组成的曲面上的点若用参数表示为x=x(u,v),y=(u,v),z=u v),(0<=u<=1,0<=v<=1),所谓u,v线即是u或v为常值另一参数取值为01时所形成的点的集合即曲线多谢Shangguo指教不知lincon2000的意思是否指曲面的边界曲线如果是那样的话可以提取如果您想输出到其它软件中使用可以将CURVE线输出到IGS文件中然后在其他软件中调入我的意思是曲面内部的UV线能否在PROE中提取出不能提取UV线但是只要几条的话可以用手工的方法提取19让pro/e每次用我自定义的hatch形状不用每次都去用retrieve找我以前定义好的文件另如何让筋不打上hatch?答呵呵您的想法很实用不过据我所知还没有这个功能其实定义好一些剖面每次看的时候点选一下或A或B剖面也是很方便的哦另外PRO/E的剖面是只要实体和剖面相交就显示剖面线不能定义某部分如筋不显示剖面线希望您常来你把CONFIG文件设好后放在以下目录 proe2000i＼text 并改名为config.sup20请问怎样使用trail.txt.?答用写字板打开trail.txt将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可21请问斑竹怎样画椭圆答在20版中会比较麻烦要用到高级草绘中的conic圆锥曲线来画这个功能在练习中有一个会用到1) in drawingpro/detail/sketch/other/ellipse2) in sketchyou cann't create a ellipse directly, but you can sketch four conic(its orth equal 0.41) to forma ellipse.3) in partpro/feature/create/datum/curve/from equation(need create a coord sys first22请问如何清除TRAIL文件另外如何在Pro/E中从Old version的pat文件中恢复以前的Model答这个问题很简单只要在DOS状态下进入要清理的目录下键入PURGE即可这样做不仅可以清除TRAIL文件同时也清除了除最新版本外的所有其它文件如你做的零件为A存了10次那么就有10个同名文件分别为A1A10PURGE后只留下A10也就是最新版本了如果您想要以前的零件比如做到第5次保存时的零件的话最好当时就换名存盘23斑竹请教一个问题在逆向工程方面UG与CDRS相比哪个更占优势答UG在FREE FORM FEATURE中有由点云直接生成曲面的功能另外UG16中另有专门进行逆向工程的模块我认为搞逆向工程比较好的还是SURFACER在IDEAS7中就带有SURFACER9,IDEAS8中带SURFACER10说实话UG 我不熟不能给您一个对比不过就UG的定向来看应该是和PRO/E同功能的软件可能不适合做逆向而CDRS 是专业做曲面的虽然它不是主推逆向工程但是我用的感觉是用CDRS做逆向可以比PRO/E快至少3倍24自己做的JPG图无法在PRO/E下使用使用时要不自动推出要不提示文件不在贴图文件搜索目录里但同目录下有的JPG文件可用这是为什么答我做过自己的JPG是没有问题的不过PRO/E有时候很怪我想你可以试试减少IPG文件的大小可不可以如果实在不行就干脆把文件拷到它可以接受的目录下25In drawing mode, when I try not to display tangent edge line in standard 2-D view, they dispeared in whole drawing, So Can you tell me how to erase tangent edge line in 2-D view drawing but the tangent edge line display in 3-D view ?答THE COMMAND IS VIEW/DISP MODE/VIEW DISP THEN SELECT THE VIEW First Select View-Disp Mode-View Disp, then select the view,choose No Disp Tan.26在PRO/E 里如何实现五面过渡,如五棱锥体? 四面过渡可用"PATCH"实现 ,五面过渡如何做?答作者: liaslee 我是用SWEPT BLEND 这个命令来实现的.适用于N条棱的尖点过渡用SWEPT BLEND时,定义最后一个截面为一个点时,就会让你定义其属性是SHARP OR SMOOTH, 选SMOOTH就会形成光滑点27能否将在sketcher中画的图调入part或model中做sketch用?答可以用SEC TOOLS-PLACE SECTION可调入28斑竹您好做blend需要多剖面我只能做一个剖面求教斑竹多剖面是怎样做出来的一个proe初学者请帮一把多谢答在SEC TOOLS下有一TOGGLE选项画完一个面后选择便可画下一剖面前一剖面会变灰色29请教斑竹我绘的圆zoom in后象个多面体如何提高精度答在VIEW-MODEL DISPLAY中设置其中EDGE/LINE是设置线的显示SHADE是设置上色后的模型显示质量不过越高越显示的慢适可而止其实显示只是显示不影响你的零件的30从有些文章上知道Pro/E采用Solid作为建模的基础而放弃的线框->表面->实体的程序那么为什么Pro/E仍然有那么多的Surface"命令呢是否有些东西还非Surface"不可以为之完成Surface 后是否还要转换成Solid"答PRO/E的实体功能是很强大的但是很多东西用实体是很难做的比如摩托车的护板汽车的车门这就用到了曲面功能为了使用普通用户的需要PRO/E做了SURFACE 模块它可以做不是很复杂的曲面然后再长实体做结构如果你需要做漂亮的A级曲面就要用CDRS或ICEM了福特的汽车表面曲面就是用ICEM做的其实真正搞工业设计的话CDRS是主要的软件然后才用到PRO/E功能不同用处也不同你说的对,有些东西用实体是做不出的,特别是圆角过度的时候.31请问如何在pro/e上画齿轮答首先齿轮的曲线做出来然后用扫描选择曲线做轨迹作成一个齿最后用阵列将一周齿全部作出来作者: myron 感谢斑竹不过鄙人仍有下述疑问1请问"扫描"命令在哪里?2我做的"齿"没有角度值,如何添加?另外,我用梯形齿时,角度值定义在齿中间(用中心线) 但是,每次"pattern"都不成功,请问是什么原因?是否跟齿数的不等分圆周有关?1扫描就是SWEEP命令2你可以试着用PATTERN命令将准备阵列的齿的中心点先在圆周上阵列一遍然后做原始齿时将尺寸与用PATTERN命令做的中心点发生关系最后用参考阵列就可以做出来了32在part状态下.我想把做的零件分层.view/layers.../new layer/取名后/add item to selectedlayers/layer obj/feature/pick part中的feature(比如一个圆柱).确认后.我操作make selected layers blanks/结果那些层中的feature并没有被blank掉但如果选的是datum planes 就可以被blank.why?还有-----active obj栏里只有part.没有别的选项.why?答PRO/E只支持对除实体外的其他特征进行层管理也就是说不能把实体特征放进层里然后屏蔽33用Pro/E设计一个塑料件比如说一个手机外壳我想设计者的对象先总是塑料件本身当完成之后要投入生成设计者需要提供的则是模具的图纸或者加工程序从产品本身到模具的转化在Pro/E中是怎样实现的呢具体是否有一个模块负责呢为适应注模塑生产的需要很可能在后期还需将产品进行分割成新的PART这在Pro/E 中又是如何实现的呢答首先要把PART拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了(Pro/NC)这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了34请问斑竹如果我做图是用英制单位后来才发现不方便我是否可以对此图进行单位变换改成公制但零件尺寸的数值还是保持原设计值答在DRAWING界面下选择ADVANCED-SET UP-DRAW SETUP-MODIFY VAL中将DRAWING UNITS 改为MM即可35如何调入一个已有的prt零件到当前的prt中答调入一个已有的prt零件到当前的prt中?不知道您想做装配还是零件如果是装配的话很容易但是在PRT 中调PRT不行36.请问在哪里设置iges输入的精度选项答在PRO/E里可以设定精度在CONFIG 文件里将TOLERANCE-CLASS 设为你需要的等级FINE COARSE或VERY COARSE即可也可以在LINEAR-TOL中设定为0.0＼0.00等等然后再输出IGS就可以了好象没有可以单独设定IGS输出精度的地方输入精度也不可以设也可以用step格式37.斑竹你好在做电机内的鼠笼时想用阵列可以吗答在平面的圆周上PATTERN特征时只要注意以下几点一般没问题1要做一个参考平面MAKE DATUM2使你做的特征和参考平面标注尺寸3选参考角度尺寸PATTERN即可另外可以用PATTERN先在圆周上做一圈点然后和第一个点标注后用参考阵列做就可以了你可以用长度比例在圆周上做第一个点然后就可以选这个点的比例值作为增量尺寸进行阵列了只有已经做了一个阵列才能出?quot;Reference Pattern"选项选了它就可以直接在原来作好的阵列上自动做好阵列了38.如果一个产品从外观造型开始到结构设计.我的程序是这样的:a. 先用autocad排列大致的元器件装配空间位置b. 再用photoshp or coreldraw 绘制平面效果图c. 确定后再在autocad中调整尺寸及零件分割d.到pro-e中进行三维造型验证装配及外观你们是怎么做的呢?答您的方法如果用来做机械设计还勉强可以应付如果用来做家电等就不行了我的方法如下1外观造型用CDRS做这里面有两种类型正向设计和逆向设计用CDRS来做可以很方便的和PRO/E交流数据修改数据不过CDRS主要设计的还是曲面如果您的产品是某种机械就不是很合适了2结构设计和装配用PRO/E做其实做结构也是PRO/E的强项3工程分析用PRO/MECHANICA做可以进行静力学和动态分析疲劳分析等可以最大限度的优化您的设计保证您的产品没有设计上的问题4如果需要模具的话还可以用PRO/E进行模具设计和数控编程另外PRO/E的TOP-DOWN设计比较适宜做机械结构的设计您可以用它来进行从上到下的设计39.请问在PROE中如何检测塑料件的镜面效果?比如一个透明件的凹凸效果不要出现哈哈镜的效果答可用纹理文件再用PHOTORENDER来RENDER就可凹凸有BUMP的选项的你也可以用曲面检查工具去看一下曲面的高斯曲率等会辅助您做好曲面40.请教版主pro/e2ki2有一个graphiac library CD安装好后是一些tx3文件没有启动程序不知在pro/e2ki2中如何调用呢答graphiac library 是配合PHOTO RENDER使用的只要您打开PHOTO RENDER就可以调用graphiac library 的图片作为背景渲染您的作品了41.我能在Pro/E中实现三维动画吗答pro/e中可以实现例如将一个爆炸好的装配在三维状态下组合并局部放大等等我不是很熟但是用PRO/MECHANICA模块进行运动模拟后应该可以输出动画另外PROE2000i中有专门的动画模块Pro/ANIMATE Design_Animation你可以试试看在PRO/MECHANICA2000i中可以直接将模拟运动做成MPG文件42.如何用Pro/E进行家电设计答家电设计用如下方法是我认为比较好的1外观造型用CDRS做这里面有两种类型正向设计和逆向设计用CDRS来做可以很方便的和PRO/E交流数据修改数据不过CDRS主要设计的还是曲面可以做出A级曲面来2结构设计和装配用PRO/E做其实做结构也是PRO/E的强项3如果需要模具的话还可以用PRO/E进行模具设计和数控编程43.请您较详细地将一下用IGS文件输入后如何才能将曲面封闭成一个实体请讲一下步骤谢谢答如果你的曲面是用其它软件(比如UGII,IDEAS等)设计的实体EXPORT出来的,在PRO/E中IMPORT后难免会出现烂面的现象,但PRO/E在你将IGS文件IMPORT之后,提供了很多修改的工具,你用REDEFINE命令,选择IMPORT进来的曲面,就可以发现PRO/E提供的工具了(这些工具的用法在HELP中有),用这些工具你可以将烂的面修复成一个封闭的曲面,然后DONE出来后,用实体生成工具的USE QUILT选项即可恢复实体了,但这样的实体与原来的实体会有小小的差异,也就是你手工修复的那部分会与在原来软件中的实体有一点点不同,不过绝大多数情况下还是可以接受的44.在下对加工一点不懂想了解一点有关CAM的常识从Model转为加工文件时Pro/E大概的工作过程是什么用户在调入一个Model之后主要做的工作是什么是不是就是选择刀具什么的其它还有些什么谢谢答nc过程是设定毛坯三个坐标轴方向及原点针对三轴机器设定刀具切削参数等等然后自动计算刀的路径最后后处理ncpost)即根据机床的处理器的不同生成对应的代码GM码从PART完成后主要有以下几步首先要把PART拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN中做模具了如果您不是加工模具的话就不用这一步了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了45请问拔模在"Pro/E"中是有什么模块实现的大概过程如何答拔模可以直接通过PRO/E制作FEATURE-CREATE-TWEAK-DRAFT当然PRO/MOLDESIGN里也可以拔模如果你在PRO/E里已经拔模就可以直接做模具了46.请教版主pre/e2ki2安装完后有一个photorender.exe文件但打不开不能运行我想用photorender来调用graphica library,怎么用呢答pro/render是在PRO/E中打开的而不是直接运行可执行文件在VIEW-ADVANCED-PHOTORENDER中打开PHOTORENDER关于材质库你要运行BIN目录下的PTCSETUP然后在其中一个页面有材质库的路径输入你的材质库路径即可47.用modify将尺寸修改后但画后续部分时尺寸还是会变请问如何将需要的尺寸固定下来答如果你不用意图管理器的话应再生成功后在修改尺寸这样也不会变了除非你的尺寸比例不对如果用的话勾上草图意向管理器及Delay项48在PRE中导入IGES文件后,是不是实体模型?如何变成实体? 听说要进行曲面修补,不知如何进行?答IGES可以有很多种输出方式您可以选择输出的数据是点和线段线框曲面等只有输出时选择相应的方式才能在输入时保持这种格式比如您选择输出曲面在PRO/E中输入后才是曲面至于需要不需要修补则看您的曲面质量如何只要足够好一般不用修补比如在CDRS中做曲面后到PRO/E中可以直接做结构49I am a new comer of Pro/engineering. But I am a dilligent guy. Thanks for your help. How to create a cube?答That's easy.1 Feature-Create-Datum-Plane-Default2 Feature-Create-Protrusion-extrude solid-done3 Select sketch plane,one side-done4 make a 20X30 rectangle,after regenerate,press done5 select blind,then enter depth(50)6 press OK50.1Part中Vary Sec Sweep到底的意图是什么基本的步骤如何我试了好几次都没有走通2建立Varying Pattern的大致步骤如何是否要同时建立Relation Relation的基本格式是什么能否举个例子3Graph到底是个什么东东什么时候用到它基本的思路是什么谢谢答1 Part中Vary Sec Sweep是变截面扫描是让一个截面沿曲线扫描而生成实体的做法方法是先选骨架线即扫描曲线然后可以选一些轨迹线确定后可以开始画截面然后就可以了2 Varying Pattern是可以变化的阵列形式没有什么特定的步骤只要在Pattern时选Varying 就可以了不需要同时建立Relation Relation的基本格式是PTC自定义的你只要选择Relation-EDIT就可以看到详细的解释3 GRAPH是控制曲线可以控制诸如变截面扫描的截面变化趋势思路就是通过把变截面扫描的长度设为100然后通过曲线控制截面在这中间的变化趋势51.请教各路高手为什么有的文件不能redefine/midify?怎样操作才能恢复正常功能呢谢谢答看一下你的提示是不是"CAN NOT REDEFINE READONLY FEATURE"如果是的话可能是被设为只读了可以在READ ONLY菜单下用CLEAN清除就可以编辑了52.I had a trouble, which is when I merge more than two surface at same time,after finished the manipulation,it always megered the primary surface and the last one I selected.If I do it one by one,it'd waste my precious time.So I beg you would help me to solve this problem.答You can not merge more the 2 surface at same time.53.产品结构设计出来如何作拔模斜度及整体缩放因要送模具厂加工有没简单的法子答拔模斜度可以在PRO/E里用CREATE-TWEAK-DRAFT做整体缩放有两个方法1于零件模式的SETUP中有一项是设置缩水的(注意里面有两种方法)2修改数值时有一个整体SCALE MODEL的项目54.请问如何在model tree中将特征顺序交换也就是想将上面的特征向下面移动答一般情况下不推荐你使用这个功能除非你的特征有必要交换因为会产生一些父子关系用REORDER命令就可以实现交换55.请教斑竹如何绘制喇叭口曲面具体为下面为正园上面为长方形倒圆角长方形的长边和短边到下面正园为两条不同的曲线控制要求曲面光顺答可用surface高级工具中的boundary方式来做56.若我在PRO/E中建立了大量的层并将设计的大量曲面放置于各个层中当层全部打开后我如何知道选定的曲面位于哪一个层中答在层窗口中打开show-layer items就可以了57.1我在做一烟斗状曲面先在一平面上做两条datum curves 1和2再分别在两曲线的端点处用spline(含mirror命令做两条封闭的datum curves 3和4然后在datum curves 1和2中间处再做了2条封闭的datum curves(spline,mirror5和6最后用create-surface-new-advanced-boundaries-blended surf做出来的竟然在烟斗大头处曲面交叉类似于blend命令的起始点不一致可又没有起始点可以调整如何是好2用advanced-boundaries-blended surf做surface时我是这样做的先画几条datum curves再做几个datum plane与curves相交再做datum与curves的相交点然后做通过相交点的几条datum curves最后作曲面感觉很吃力效率不高是否有简洁的方法答答案很简单就是CURVE线没有相切造成曲面扭曲改为相切即可。

sdzjy 仅修改了个别标题 进行了大标题的链接 进行了格式的转换 对于具体内容并无改动 如发现错 误 请与我联系 e-mail: sdzjy@(admin 转移)请点击所需查看项目内容来自 /一 关于 config 配置 二 关于建模三 关于草图和二维图四 关于菜单的应用一 关于 config 配置五 关于 PRO/E 和 PTC 相关软件 六 关于硬件1 如何在 Shade 模式下显示 Curve 线答: 这个问题比较容易实现 您只要在 CONFIG 文件下的 SHADE WITH 选项里选 CURVE 就可以了2 本人在用 PRO/E 出图纸 不知应该如何控制标注尺寸的大小和字体答 在 drawing>>advanced>>draw setup>>modify val中设置 在 Drawing-Detail-Modify-Text-Text height中可以修改字体大小 至于字体 2000i 支持 True Type 字体3 请问斑竹,我在做装配时,分别建几个目录存放不同的零件,可是装好后打开装配时总提示找不到零件.是怎么回事?答 这种情况是比较常见的 那是因为您没有在 CONFIG 文件中给 PRO/E 指定寻找路径按如下步骤 在UTILITIES-PREFERENCES-EDIT CONFIG 中打开 CONFIG 文件 然后按 F4 调出供选择的配置项 然后找到 search_path选项 指定搜索路径即可 详细配置可以见我的网 /~cyberfisher/html/config.htm4 请教版主 如何将尺寸中的改成"."答 如果在 CONFIG.PRO 中没有设置 drawing_setup_file的话 在 text目录中的 prodetail.dtl 中把decimal_maker 改为 COMMA_FOR_METRIC_DUAL 就可以 不过我常用 iso.dtl 来作为 draw_setup_file,因为是国际标准吗5 我怎么不知道在 pro/e 里面怎样改变默认的单位为 mm答 config.pro 文件中加入 PRO_UNIT_LENGTH UNIT_MM Set up-Units-Principal sys,选单位就可以了6 标注的尺寸为什么很小 也不能放大 怎样设置可以大一点答 看一下你的 setup for drawing文件.dtl 的文本高度的设置 3.5mm 请 /7 斑竹 请教了 在 PROE2000I 中 系统配置文件的某些改变 好象会多出一些菜单 这是咋回事答 如你需要象 SHAFT,LIP, 等命令的话 可在 CONFIG 文件里设置的 可以在 C ONFIG 文件中加一行ALLOW_ANATOMIC_FEATURES YES"即可 比如 shaft 特征缺省时不会显示8 如何设定 PROE 的缺省环境变量 如单位 精度等 而不是每一次打开 PROE 靠装入 CONFIG 来设定答 你把 CONFIG 文件设好后 放在以下目录proe2000i ＼text 并改名为 config.sup9 我在图纸里写文字的时候 发现 Pro/ENGINEER2000i 里的字体很少 只有六七种 能不能装些别的字体用 另外 我在标注尺寸时发现小数点占的位置特别宽 不太美观 请问有没有改进的办法答2000i 支持TRUE TYPE 字体你可以自定义一些sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@10 怎么定义Truetype 字体答在二维图模式下有DTL 文件来控制你的配置编辑它把AUX_FONT 后面定义上你要用的TRUETYPE 字体如用黑体就输入simhei 前提是已经拷到了TEXT下然后就可以在FONT 下找到了评述config 文件是PRO/E 的配置文件您可以通过设置它来满足您的各种要求从系统的精度菜单的显示各种文件的路径公差的显示等等它的项目繁多需要了解的话可以去我的网站看看关于config 文件的配置详解二关于建模返回关于config 的配置关于草图和二维图关于菜单的应用关于软件关于硬件11 请斑竹谈谈pro/e 从草图设计到造型到加工的整个过程答: 这首先应该说一下PRO/E 它本身是一个三维设计软件并不能完成草图设计它所擅长的是实体造型和虚拟装配结构设计和加工功能如果您需要从草图开始设计工业造型设计就需要用到3D PAINT 和PRO/DESIGNER 了3D PAINT 是专业的概念图设计工具是搞工业美术的设计人员使用的而PRO/DESIGNER 是专业工业设计工具擅长自由曲面的造型并且可以做出A 级曲面通常是在PRO/DESIGNER 里做完曲面后输出到PRO/E 里进行结构设计和模具设计然后进行虚拟加工在PRO/E 里由于它的全相关性和良好的无缝转换能力可以节省很多修改的时间只要在实体里有改动其它包括二维图模具加工装配等里的数据全部自动更新如果您需要从二维图转换成三维图PRO/E 是比较合适的只要成功生成三维实体其它的相关部分如模具设计虚拟加工只需要几天就可以了欢迎再来做客多提问题大家共同提高12 铸具行业应用什么样的软件比较适当答您说的是压铸模具吗我们用PRO/E 设计过汽缸体汽缸头等件对于PRO/E 来说这种结构设计是最拿手的只要您有压铸模具的专业知识PRO/E 是十分合适的经过相应的模具设计和虚拟加工可以大大减少您加工上的失误而造成的损失13 从一个part 到模拟milling 加工要经过那些步骤和注意事项能详细谈谈吗答这个话题太大了斑竹恐怕说不完简单谈一下吧从PART 完成后主要有以下几步首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN 中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了14 请问在PRO/E 里除COPY 中可对实体进行位置变换外还有否其它操作答that's simple,the cmd is feature-->copy---->move---->pick feature--->rotate--->pickaxis--->direct&angle一个长方体沿对角线旋转360 度很简单只要在创建时用旋转然后在草绘中画出需要旋转的图形和中心线就可以了不知道这样回答您是否满意最好能把您要做的特征告诉我这样我可以帮您选择一种比较好的方法实现15 多谢斑竹上午说的例太特殊若想知道一长方体绕任意一轴线连续旋转360 度的结果怎么办答olympia,您好.关于您的意思我的理解如下:您是想将实体随便沿某一轴线进行旋转等操作看一下效果.如果是那样的话可能在PRO/E 中较难实现.如果您不介意把它作为一个特征的话,可以用旋转做一个新的特征16 我把某个产品通过三坐标测量机测量后输出一个IGS 文件Pro/e 可以很顺利的读出模型请问我如何从这个模型中提取尺寸生成三视图答从这个模型中提取尺寸生成三视图是一个零件的逆向设计过程不是可以简单说清的大体需要如下步骤 1 将IGS 文件的点数据连成CURVE 线 2 用线再生成面 3 剪裁曲面修整4生成实体这时需要的话就可以出图纸了这是一个基本过程如果您的零件比较简单没有复杂曲面还可以用PRO/E 解决如果是复杂曲面就需要用到CDRS 等曲面专用软件了17 我在作Assemble 或sheetmetal 时调用存的一个part 模型不存盘退出在打开原part 模型时已经没有了原part 模型我实在调用零件作装配时装配后因为是学习不想存盘又不想退出file -> delete -> allversions 选所有的确定后再打开零件时零件已经不存在请问这正常吗另外请教斑竹零件作渲染时背景如door,windows,floor 可不可以换成我想要的背景如蓝天白云等等答file -> delete -> all versions 选所有的确定后再打开零件时零件已经不存在请问这很正确因为你选的是delete 如果你不想保存应该用ERASE 然后选择全部零件就可以了delete 是在硬盘中删除零件而ERASE 是在内存中删除这是它们的最大区别一般情况下不用DELETE 而用ERASE关于渲染可以用机器内的TIFF 或JPG 等图片选VIEW-PHOTO RENDER-ROOM EDITOR 第4 个按钮-LOAD TEXTURE就可以选图片了18 请教一下在PROE 中可以提取出曲面的UV 线吗答我们知道曲线是由一系列点组成的点的坐标若用参数表示可表示为x=x(u),y=y(u) z=z(u); 0<=u<=1);曲面是由一系列的曲线组成的曲面上的点若用参数表示为x=x(u,v),y=(u,v),z= u v),(0<=u<=1,0<=v<=1),所谓u,v 线即是u 或v 为常值另一参数取值为0 1 时所形成的点的集合即曲线多谢Shangguo 指教不知lincon2000 的意思是否指曲面的边界曲线如果是那样的话可以提取如果您想输出到其它软件中使用可以将CURVE 线输出到IGS 文件中然后在其他软件中调入我的意思是曲面内部的UV 线能否在PROE 中提取出不能提取UV 线但是只要几条的话可以用手工的方法提取19 让pro/e 每次用我自定义的hatch 形状不用每次都去用retrieve 找我以前定义好的文件另如何让筋不打上hatch?答呵呵您的想法很实用不过据我所知还没有这个功能其实定义好一些剖面每次看的时候点选一下或 A 或B 剖面也是很方便的哦另外PRO/E 的剖面是只要实体和剖面相交就显示剖面线不能定义某部分如筋不显示剖面线希望您常来你把CONFIG 文件设好后放在以下目录proe2000i＼text 并改名为config.sup20 请问怎样使用trail.txt.?答用写字板打开trail.txt 将里面你要恢复到的地方之后的操作删除掉后存盘用PROE 打开即可21 请问斑竹怎样画椭圆答在20 版中会比较麻烦要用到高级草绘中的conic 圆锥曲线来画这个功能在练习中有一个会用到1) in drawingpro/detail/sketch/other/ellipse2) in sketchyou cann't create a ellipse directly, but you can sketch four conic(its orth equal 0.41) to forma ellipse.3) in partpro/feature/create/datum/curve/from equation(need create a coord sys first22 请问如何清除TRAIL 文件另外如何在Pro/E 中从Old version 的pat 文件中恢复以前的Model答这个问题很简单只要在DOS 状态下进入要清理的目录下键入PURGE 即可这样做不仅可以清除TRAIL 文件同时也清除了除最新版本外的所有其它文件如你做的零件为 A 存了10 次那么就有10 个同名文件分别为A1A10 PURGE 后只留下A10 也就是最新版本了如果您想要以前的零件比如做到第5 次保存时的零件的话最好当时就换名存盘23 斑竹请教一个问题在逆向工程方面UG 与CDRS 相比哪个更占优势答UG 在FREE FORM FEATURE 中有由点云直接生成曲面的功能另外UG16 中另有专门进行逆向工程的模块我认为搞逆向工程比较好的还是SURFACER 在IDEAS7 中就带有SURFACER9,IDEAS8 中带SURFACER10 说实话UG我不熟不能给您一个对比不过就UG 的定向来看应该是和PRO/E 同功能的软件可能不适合做逆向而CDRS是专业做曲面的虽然它不是主推逆向工程但是我用的感觉是用CDRS 做逆向可以比PRO/E 快至少3 倍24 自己做的JPG 图无法在PRO/E 下使用使用时要不自动推出要不提示文件不在贴图文件搜索目录里但同目录下有的JPG 文件可用这是为什么答我做过自己的JPG 是没有问题的不过PRO/E 有时候很怪我想你可以试试减少IPG 文件的大小可不可以如果实在不行就干脆把文件拷到它可以接受的目录下25 In drawing mode, when I try not to display tangent edge line in standard 2-D view, they dispearedin whole drawing, So Can you tell me how to erase tangent edge line in 2-D view drawing but the tangentedge line display in 3-D view ?答THE COMMAND IS VIEW/DISP MODE/VIEW DISP THEN SELECT THE VIEW First Select View-Disp Mode-View Disp, then select the view,choose No Disp Tan.26 在PRO/E 里如何实现五面过渡,如五棱锥体? 四面过渡可用"PATCH"实现,五面过渡如何做?答作者: liaslee 我是用SWEPT BLEND 这个命令来实现的.适用于N 条棱的尖点过渡用SWEPT BLEND 时,定义最后一个截面为一个点时,就会让你定义其属性是SHARP OR SMOOTH, 选SMOOTH 就会形成光滑点27 能否将在sketcher 中画的图调入part 或model 中做sketch 用?答可以用SEC TOOLS- PLACE SECTION 可调入28 斑竹您好做blend 需要多剖面我只能做一个剖面求教斑竹多剖面是怎样做出来的一个proe 初学者请帮一把多谢答在SEC TOOLS 下有一TOGGLE 选项画完一个面后选择便可画下一剖面前一剖面会变灰色sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@29 请教斑竹我绘的圆zoom in 后象个多面体如何提高精度答在VIEW-MODEL DISPLAY 中设置其中EDGE/LINE 是设置线的显示SHADE 是设置上色后的模型显示质量不过越高越显示的慢适可而止其实显示只是显示不影响你的零件的30 从有些文章上知道Pro/E 采用Solid 作为建模的基础而放弃的线框-> 表面-> 实体的程序那么为什么Pro/E 仍然有那么多的Surface"命令呢是否有些东西还非Surface"不可以为之完成Surface后是否还要转换成Solid"答PRO/E 的实体功能是很强大的但是很多东西用实体是很难做的比如摩托车的护板汽车的车门这就用到了曲面功能为了使用普通用户的需要PRO/E 做了SURFACE 模块它可以做不是很复杂的曲面然后再长实体做结构如果你需要做漂亮的 A 级曲面就要用CDRS 或ICEM 了福特的汽车表面曲面就是用ICEM 做的其实真正搞工业设计的话 CDRS 是主要的软件然后才用到PRO/E 功能不同用处也不同你说的对,有些东西用实体是做不出的,特别是圆角过度的时候.31 请问如何在pro/e 上画齿轮答首先齿轮的曲线做出来然后用扫描选择曲线做轨迹作成一个齿最后用阵列将一周齿全部作出来作者: myron 感谢斑竹不过鄙人仍有下述疑问1 请问"扫描"命令在哪里?2 我做的"齿"没有角度值,如何添加?另外,我用梯形齿时,角度值定义在齿中间(用中心线) 但是,每次"pattern"都不成功,请问是什么原因?是否跟齿数的不等分圆周有关?1 扫描就是SWEEP 命令2 你可以试着用PATTERN 命令将准备阵列的齿的中心点先在圆周上阵列一遍然后做原始齿时将尺寸与用PATTERN 命令做的中心点发生关系最后用参考阵列就可以做出来了32 在part 状态下. 我想把做的零件分层.view/layers.../new layer/ 取名后/add item to selectedlayers/layer obj/feature/pick part 中的feature(比如一个圆柱).确认后.我操作make selected layersblanks/结果那些层中的feature 并没有被blank 掉但如果选的是datum planes 就可以被blank.why?还有-----active obj 栏里只有part.没有别的选项.why?答PRO/E 只支持对除实体外的其他特征进行层管理也就是说不能把实体特征放进层里然后屏蔽33 用Pro/E 设计一个塑料件比如说一个手机外壳我想设计者的对象先总是塑料件本身当完成之后要投入生成设计者需要提供的则是模具的图纸或者加工程序从产品本身到模具的转化在Pro/E 中是怎样实现的呢具体是否有一个模块负责呢为适应注模塑生产的需要很可能在后期还需将产品进行分割成新的PART 这在Pro/E中又是如何实现的呢答首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN中做模具了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题最后就是编了程了(Pro/NC) 这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@34 请问斑竹如果我做图是用英制单位后来才发现不方便我是否可以对此图进行单位变换改成公制但零件尺寸的数值还是保持原设计值答在DRAWING 界面下选择ADVANCED-SET UP-DRAW SETUP-MODIFY VAL 中将DRAWING UNITS 改为MM 即可35 如何调入一个已有的prt 零件到当前的prt 中答调入一个已有的prt 零件到当前的prt 中?不知道您想做装配还是零件如果是装配的话很容易但是在PRT中调PRT 不行36.请问在哪里设置iges 输入的精度选项答在PRO/E 里可以设定精度在CONFIG 文件里将TOLERANCE-CLASS 设为你需要的等级FINE COARSE 或VERYCOARSE 即可也可以在LINEAR-TOL 中设定为0.0＼0.00 等等然后再输出IGS 就可以了好象没有可以单独设定IGS 输出精度的地方输入精度也不可以设也可以用step 格式37.斑竹你好在做电机内的鼠笼时想用阵列可以吗答在平面的圆周上PATTERN 特征时只要注意以下几点一般没问题1 要做一个参考平面MAKE DATUM2 使你做的特征和参考平面标注尺寸3 选参考角度尺寸PATTERN 即可另外可以用PATTERN 先在圆周上做一圈点然后和第一个点标注后用参考阵列做就可以了你可以用长度比例在圆周上做第一个点然后就可以选这个点的比例值作为增量尺寸进行阵列了只有已经做了一个阵列才能出?"Reference Pattern"选项选了它就可以直接在原来作好的阵列上自动做好阵列了38.如果一个产品从外观造型开始到结构设计.我的程序是这样的:a. 先用autocad 排列大致的元器件装配空间位置b. 再用photoshp or coreldraw 绘制平面效果图c. 确定后再在autocad 中调整尺寸及零件分割d.到pro-e 中进行三维造型验证装配及外观你们是怎么做的呢?答您的方法如果用来做机械设计还勉强可以应付如果用来做家电等就不行了我的方法如下1 外观造型用CDRS 做这里面有两种类型正向设计和逆向设计用CDRS 来做可以很方便的和PRO/E 交流数据修改数据不过CDRS 主要设计的还是曲面如果您的产品是某种机械就不是很合适了2 结构设计和装配用PRO/E 做其实做结构也是PRO/E 的强项3 工程分析用PRO/MECHANICA 做可以进行静力学和动态分析疲劳分析等可以最大限度的优化您的设计保证您的产品没有设计上的问题4 如果需要模具的话还可以用PRO/E 进行模具设计和数控编程另外PRO/E 的TOP-DOWN 设计比较适宜做机械结构的设计您可以用它来进行从上到下的设计sdzjy 仅修改了个别标题进行了大标题的链接进行了格式的转换对于具体内容并无改动如发现错误请与我联系e-mail: sdzjy@39.请问在PROE 中如何检测塑料件的镜面效果?比如一个透明件的凹凸效果不要出现哈哈镜的效果答可用纹理文件再用PHOTORENDER 来RENDER 就可凹凸有BUMP 的选项的你也可以用曲面检查工具去看一下曲面的高斯曲率等会辅助您做好曲面40.请教版主pro/e2ki2 有一个graphiac library CD 安装好后是一些tx3 文件没有启动程序不知在pro/e2ki2中如何调用呢答graphiac library 是配合PHOTO RENDER 使用的只要您打开PHOTO RENDER 就可以调用graphiac library的图片作为背景渲染您的作品了41.我能在Pro/E 中实现三维动画吗答pro/e 中可以实现例如将一个爆炸好的装配在三维状态下组合并局部放大等等我不是很熟但是用PRO/MECHANICA 模块进行运动模拟后应该可以输出动画另外PROE2000i 中有专门的动画模块Pro/ANIMATEDesign_Animation 你可以试试看在PRO/MECHANICA2000i 中可以直接将模拟运动做成MPG 文件42.如何用Pro/E 进行家电设计答家电设计用如下方法是我认为比较好的1 外观造型用CDRS 做这里面有两种类型正向设计和逆向设计用CDRS 来做可以很方便的和PRO/E 交流数据修改数据不过CDRS 主要设计的还是曲面可以做出 A 级曲面来2 结构设计和装配用PRO/E 做其实做结构也是PRO/E 的强项3 如果需要模具的话还可以用PRO/E 进行模具设计和数控编程43.请您较详细地将一下用IGS 文件输入后如何才能将曲面封闭成一个实体请讲一下步骤谢谢答如果你的曲面是用其它软件(比如UGII,IDEAS 等)设计的实体EXPORT 出来的,在PRO/E 中IMPORT 后难免会出现烂面的现象,但PRO/E 在你将IGS 文件IMPORT 之后,提供了很多修改的工具,你用REDEFINE 命令,选择IMPORT 进来的曲面,就可以发现PRO/E 提供的工具了(这些工具的用法在HELP 中有),用这些工具你可以将烂的面修复成一个封闭的曲面,然后DONE 出来后,用实体生成工具的USE QUILT 选项即可恢复实体了,但这样的实体与原来的实体会有小小的差异,也就是你手工修复的那部分会与在原来软件中的实体有一点点不同,不过绝大多数情况下还是可以接受的44.在下对加工一点不懂想了解一点有关CAM 的常识从Model 转为加工文件时Pro/E 大概的工作过程是什么用户在调入一个Model 之后主要做的工作是什么是不是就是选择刀具什么的其它还有些什么谢谢答nc 过程是设定毛坯三个坐标轴方向及原点针对三轴机器设定刀具切削参数等等然后自动计算刀的路径最后后处理ncpost)即根据机床的处理器的不同生成对应的代码 GM 码从PART 完成后主要有以下几步首先要把PART 拔模这个过程很烦琐但是很重要要不然加工后出不来模然后就是在PRO/MOLDESIGN 中做模具了如果您不是加工模具的话就不用这一步了当然是先确定分模面和滑块等结构然后分模只要你能成功分模一般就没有问题了最后就是编程了这个工作要针对不同的加工中心设定不同的刀速和吃刀量夹具等然后就可以模拟加工了如果没问题的话就可以拿到真正的加工中心上去生产了45 请问拔模在"Pro/E"中是有什么模块实现的大概过程如何答拔模可以直接通过PRO/E 制作FEATURE-CREATE-TWEAK-DRAFT当然PRO/MOLDESIGN 里也可以拔模如果你在PRO/E 里已经拔模就可以直接做模具了46.请教版主pre/e2ki2 安装完后有一个photorender.exe 文件但打不开不能运行我想用photorender 来调用graphica library,怎么用呢答pro/render 是在PRO/E中打开的而不是直接运行可执行文件在VIEW-ADVANCED-PHOTORENDER 中打开PHOTORENDER关于材质库你要运行BIN 目录下的PTCSETUP 然后在其中一个页面有材质库的路径输入你的材质库路径即可47.用modify 将尺寸修改后但画后续部分时尺寸还是会变请问如何将需要的尺寸固定下来答如果你不用意图管理器的话应再生成功后在修改尺寸这样也不会变了除非你的尺寸比例不对的话勾上草图意向管理器及Delay 项48 在PRE 中导入IGES 文件后,是不是实体模型?如何变成实体? 听说要进行曲面修补,不知如何进行?如果用答IGES 可以有很多种输出方式您可以选择输出的数据是点和线段线框曲面等只有输出时选择相应的方式才能在输入时保持这种格式比如您选择输出曲面在PRO/E 中输入后才是曲面至于需要不需要修补则看您的曲面质量如何只要足够好一般不用修补比如在CDRS 中做曲面后到PRO/E 中可以直接做结构49 I am a new comer of Pro/engineering. But I am a dilligent guy. Thanks for your help. How to createa cube?答That's easy.1 Feature-Create-Datum-Plane-Default2 Feature-Create-Protrusion-extrude solid-done3 Select sketch plane,one side-done4 make a 20X30 rectangle,after regenerate,press done5 select blind,then enter depth(50)6 press OK50.1 Part 中Vary Sec Sweep 到底的意图是什么基本的步骤如何我试了好几次都没有走通2 建立Varying Pattern 的大致步骤如何是否要同时建立Relation Relation 的基本格式是什么能否举个例子3 Graph 到底是个什么东东什么时候用到它基本的思路是什么谢谢答 1 Part 中Vary Sec Sweep 是变截面扫描是让一个截面沿曲线扫描而生成实体的做法方法是先选骨架线即扫描曲线然后可以选一些轨迹线确定后可以开始画截面然后就可以了2 Varying Pattern 是可以变化的阵列形式没有什么特定的步骤只要在Pattern 时选Varying 就可以了不需要同时建立Relation Relation 的基本格式是PTC 自定义的你只要选择Relation-EDIT 就可以看到详细的解释3 GRAPH 是控制曲线可以控制诸如变截面扫描的截面变化趋势思路就是通过把变截面扫描的长度设为100 然后通过曲线控制截面在这中间的变化趋势51.请教各路高手为什么有的文件不能redefine/midify?怎样操作才能恢复正常功能呢谢谢答看一下你的提示是不是"CAN NOT REDEFINE READONLY FEATURE" 如果是的话可能是被设为只读了可以在READONLY 菜单下用CLEAN 清除就可以编辑了52.I had a trouble, which is when I merge more than two surface at same time,after finished themanipulation,it always megered the primary surface and the last one I selected.If I do it one by one,it'dwaste my precious time.So I beg you would help me to solve this problem.答You can not merge more the 2 surface at same time.53.产品结构设计出来如何作拔模斜度及整体缩放因要送模具厂加工有没简单的法子答拔模斜度可以在PRO/E 里用CREATE-TWEAK-DRAFT 做整体缩放有两个方法1 于零件模式的SETUP 中有一项是设置缩水的(注意里面有两种方法)2 修改数值时有一个整体SCALE MODEL 的项目54.请问如何在model tree 中将特征顺序交换也就是想将上面的特征向下面移动答一般情况下不推荐你使用这个功能除非你的特征有必要交换因为会产生一些父子关系令就可以实现交换用REORDER 命55.请教斑竹如何绘制喇叭口曲面具体为下面为正园上面为长方形倒圆角长方形的长边和短边到下面正园为两条不同的曲线控制要求曲面光顺答可用surface 高级工具中的boundary 方式来做56.若我在PRO/E 中建立了大量的层并将设计的大量曲面放置于各个层中当层全部打开后我如何知道选定的曲面位于哪一个层中答在层窗口中打开show-layer items 就可以了57.1 我在做一烟斗状曲面先在一平面上做两条datum curves 1 和2 再分别在两曲线的端点处用spline(含mirror 命令做两条封闭的datum curves 3 和4 然后在datum curves 1 和2 中间处再做了2 条封闭的datum curves(spline,mirror 5 和6 最后用create-surface-new-advanced-boundaries-blended surf 做出来的竟然在烟斗大头处曲面交叉类似于blend 命令的起始点不一致可又没有起始点可以调整如何是好2 用advanced-boundaries-blended surf 做surface 时我是这样做的先画几条datum curves 再做几个datum plane 与curves 相交再做datum 与curves 的相交点然后做通过相交点的几条datum curves 最后作曲面感觉很吃力效率不高是否有简洁的方法答答案很简单就是CURVE 线没有相切造成曲面扭曲改为相切即可。

PROE知识大全一、单项选择题1 创建工程图中增加投影视图是指什么？A用户自投影视角的视图 B 垂直某个面或轴投影的视图C 由俯视图产生符合正投影关系的视图D 产生与其它视图无从属关系的独立视图2 以下哪一项不属于基准曲线的创立方式？A开放轨迹 B 草绘 C 投影 D 两次投影3 以下哪个选项可用于一个壳体特征中产生不同面的不同壁厚?A选定轨迹 B 增加参照 C 替换 D 制定厚度4 关于装配中下列叙述正确的是哪个？A装配中将要装配的零部件数据都放在转配文件中B 装配中只引入零部件的位置信息和约束关系到装配文件中C 装配中产生的爆炸视图将去除零部件间的约束D 装配中不能直接修改零件的几何拓扑形状5 建立拔模特征时拔模角度的有效范围是多少?A负10度到10度 B 负15度到15度C 负30度到30度D 负45度到45度6 模具模型中的参考模型指的是什么？A模具元件 B 模具设计依据的产品C 模具基础元件D 模具类型7 对连续且互相相切的线段进行偏距时，线段的最好的选择方式是哪个？A单个 B 链 C 环路 D 目的链8 若要变更原有特征的属性和参照应使用哪个操作？A修改 B 重新排序 C 重定义 D 设置注释9 参照面与绘图面的关系是什么？A平行 B 垂直 C 相交 D 无关10 草绘中圆弧的绘制有多少种绘制的方法？A2种 B 3种 C 4种 D 5种11 创建基础扫描特征的基本步骤是什么？A第一条轨迹———第二条轨迹定义———截面定义B 截面定义———扫描轨迹定义C 扫描轨迹定义————截面定义D 扫描轨迹定义———第一截面———第二截面12 以下哪个选项不属于旋转特征的旋转角度定义方式?A可变的 B 特殊角度 C 至平面 D 穿过下一个13 以下选项中，不属于pro/E十大模块类型的是哪个？A零件 B 组件 C 制造 D 特征14 建立浇道，流道，浇口等应该使用哪个选项？A模具模型 B 特征 C 修改 D 充模15 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A投影视图 B 辅助视图 C 一般视图 D 局部视图16 PRO/E草绘过程中，如果不小心旋转了草绘视角，可以通过对话框中的什么使草绘恢复到正视状态？A捕捉到栅格 B 锁定已修改的尺寸C 始于草绘视图D 定点17 创建可变截面扫描特征时，若在关系式中使用Trajpar控制参数值变化，则在扫描至终点Trajpar的值是什么？A0 B 0.5 C 1 D 0.118 利用边界成型Boundaries建构曲面时会怎样？A相邻的边界线不可相切曲线 B 相邻的边界线不可平行C 相邻的边界线不可相交D 相邻的边界线不可共面19 在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A:二者操作方式不同，但效果是一样的B:前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C:前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D:以上都不正确20 通过指定拔模方向及选用侧面影像曲线建立的基准曲线来建立分模面，这一选项是指什么？A:裁剪拷贝Copy by trim B:高级Advanced C:裙边Skirt D:着色Shadow21 以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个22 以下哪个选项，用来产生分模面与参考模型相交的曲线？A:侧面影像曲线Silhouette B着色Shadw C:裙边Skirt D:交截23 标注如图示，截面图元对中心线的直径的步骤是什么？A:点击目标图元——点击中心线——点击目标图元——放置B:点击中心线——点击目标图元——放置C:双击目标图元——点击中心线——放置D:点击中心线——点击目标图元——点击中心线——放置24 对右图的零件进行模具设计，凸肋部分应采用什么处理？A:斜销B:滑块C:镶件D:顶针25 装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的26 Molding（铸模）选项，可用来干吗？A:定义开模动作B:建立模具元件C:建立成品模型D:建立模具体积块27 使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点28对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对29 在圆锥曲线的端点处进行角度标注的正确方法是哪个？A必须按顺序点选曲线、参照、端点后再放B:按任意顺序点选曲线、参照、端点后再放置C:双击曲线，再点击参照，在端点附近放置D:点击曲线，再双击参照，在端点附近放置30:要想从内存中清除当前文件，可以选择“文件”中哪个命令？A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示31 pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是什么？A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理32以下何种条件不属于草绘目的管理器的意向假设？A:竖直B:等半径C:与某边成450 D:900圆弧33 绘制偏距型横截面时会怎样？A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确34 创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？A:自由端点B:合并终点C:开放轨迹D:封闭轨迹35 草绘目的管理器的作用是什么？A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件36 利用哪个阵列所建立特征可以相互干涉？A:相同B:一般C:变化D:新参照37 在proe中，哪种鼠标操作相当于确认？A：按下鼠标右键不放。
