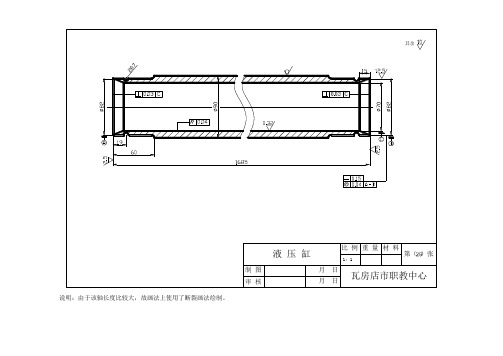

说明：由于该轴长度比较大，故画法上使用了断裂画法绘制。
说明：螺杆右侧螺纹应为矩形螺纹。
《AUTOCAD2004机械制图零件图集》——轴类零件部分说明：左右两端未注倒角均为C1.5《AUTOCAD2004机械制图零件图集》——轴类零件部分说明：左侧Φ5、Φ17为通孔，宽20为双面槽，底面距离24。
说明：左侧Φ20m6、Φ20m6为轴承内圈配合表面。
《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分《AUTOCAD2004机械制图零件图集》——轴类零件部分。

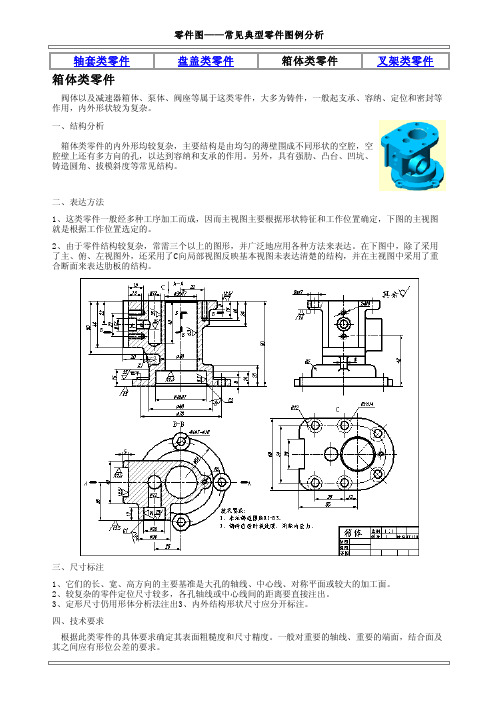

零件图——常见典型零件图例分析
轴套类零件盘盖类零件箱体类零件叉架类零件箱体类零件
阀体以及减速器箱体、泵体、阀座等属于这类零件，大多为铸件，一般起支承、容纳、定位和密封等作用，内外形状较为复杂。
一、结构分析
箱体类零件的内外形均较复杂，主要结构是由均匀的薄壁围成不同形状的空腔，空
腔壁上还有多方向的孔，以达到容纳和支承的作用。
另外，具有强肋、凸台、凹坑、
铸造圆角、拔模斜度等常见结构。
二、表达方法
1、这类零件一般经多种工序加工而成，因而主视图主要根据形状特征和工作位置确定，下图的主视图就是根据工作位置选定的。
2、由于零件结构较复杂，常需三个以上的图形，并广泛地应用各种方法来表达。
在下图中，除了采用了主、俯、左视图外，还采用了C向局部视图反映基本视图未表达清楚的结构，并在主视图中采用了重合断面来表达肋板的结构。
三、尺寸标注
1、它们的长、宽、高方向的主要基准是大孔的轴线、中心线、对称平面或较大的加工面。
2、较复杂的零件定位尺寸较多，各孔轴线或中心线间的距离要直接注出。
3、定形尺寸仍用形体分析法注出3、内外结构形状尺寸应分开标注。
四、技术要求
根据此类零件的具体要求确定其表面粗糙度和尺寸精度。
一般对重要的轴线、重要的端面，结合面及其之间应有形位公差的要求。
