机械制图零件图习题打印练习

[问答题][难度2]
1、将指定的表面粗糙度用代号标注在图上。

[参考答案]
[问答题][难度2]
2、将指定的表面粗糙度用代号标注在图上。

[参考答案]
[问答题][难度2]
3、根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。

[参考答案]
[问答题][难度2]
4、根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。

[参考答案]
[问答题][难度2]
5、用文字说明图中框格标注的含义。

[参考答案]
[问答题][难度3]
6、将文字说明的形位公差用框格标注在图上。

[参考答案]
[问答题][难度4]
7、读主轴零件图, 想出形状, 要求: (1) 在指定位置处画断面图C-C；（2）填写问答。

[参考答案]
[问答题][难度4]
8、读端盖零件图, 想出形状, 要求: (1) 在指定位置画向视图C(外形)；（2）填写问答。

[参考答案]
[问答题][难度4]
9、读拨叉零件图，画出俯视图（外形），并回答问题
[问答题][难度4]
10、读壳体零件图,画出全剖的主视图和向视图D（外形）,并回答问题
[参考答案]
[问答题][难度4]
11、读底座零件图，在指定位置上画出向视图（外形）和断面图。

[参考答案]
[问答题][难度4]
12、读支座零件图，在指定位置上画出全剖视图B-B和全剖视图C-C,并填空回答问题。

[参考答案]。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。

（难度：B）7. 形位公差的框格用线绘制，分成格或多格。

（难度：A）8. 按作用不同，可将基准分为基准和基准。

（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。

基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。

（难度：A）10. 基本偏差是决定公差带相对零线位置的。

（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。

（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。

（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。

（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。

（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。

（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。

（难度：B）18. 普通平键有、和三种结构类型。

（难度：B）19. 左旋螺纹要注写。

（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。

（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

最全机械制图习题集全集附带答案解析(答案解析)机械制图是机械工程领域的基础课程，为了帮助学习者更好地掌握机械制图的基本技能，以下为您提供一篇全面的机械制图习题集全集，附带答案解析。

一、习题部分1. 绘制正等轴测图题目：绘制一个长方体（长20mm，宽15mm，高10mm）的正等轴测图。

2. 绘制斜二等轴测图题目：绘制一个圆柱体（直径20mm，高30mm）的斜二等轴测图。

3. 绘制三视图题目：绘制一个长方体（长40mm，宽30mm，高20mm）的三视图。

4. 绘制剖面图题目：绘制一个正方形柱体（边长20mm，高30mm）的剖面图。

5. 绘制装配图题目：绘制一个由螺栓、螺母、垫圈组成的装配图。

6. 绘制零件图题目：绘制一个轴类零件图，已知轴的直径为20mm，长度为100mm。

二、答案解析部分1. 正等轴测图解析：绘制正等轴测图时，首先要确定坐标轴的方向。

在正等轴测图中，三个坐标轴的方向分别为：水平方向、垂直方向和45°斜线方向。

然后，按照比例绘制长方体的三个面，最后用虚线连接相邻的顶点。

答案：正等轴测图如右图所示。

2. 斜二等轴测图解析：绘制斜二等轴测图时，首先要确定坐标轴的方向。

在斜二等轴测图中，水平方向和垂直方向与正等轴测图相同，45°斜线方向与水平方向成45°。

然后，按照比例绘制圆柱体的底面和侧面，最后用实线连接底面和侧面的顶点。

答案：斜二等轴测图如右图所示。

3. 三视图解析：绘制三视图时，首先要确定主视图、俯视图和侧视图的位置关系。

在主视图上，绘制长方体的正面；在俯视图上，绘制长方体的顶面；在侧视图上，绘制长方体的侧面。

注意保持视图之间的投影关系。

答案：三视图如右图所示。

4. 剖面图解析：绘制剖面图时，首先要确定剖面线的位置和方向。

在正方形柱体的中间位置，沿垂直方向绘制剖面线。

然后，按照比例绘制剖面图形，注意保持剖面线与轮廓线之间的距离。

答案：剖面图如右图所示。

5. 装配图解析：绘制装配图时，首先要确定各个零件的位置关系。

第8 部分阅读部件图阅读部件图回答以下问题：1．阅读输出轴部件图，回答以下问题：（1）此部件是类部件，主视图切合地点原则。

（2）主视图采纳了剖视，用来表达；下方两个图形为图，用来表达和构造；右方图形为图，用来表达；上方图形为图，表达。

（3）部件上50n6的这段轴长度为，表面粗拙度代号为。

（4）轴上平键槽的长度为，宽度为，深度为，定位尺寸为。

（5）M22x1.5-6g 的含义是。

（6）图上尺寸22x22的含义是。

（7）50n6的含义：表示基本尺寸为，公差等级为，是配合的非基准轴的尺寸及公差带标明，其误差值为。

（8）的含义：表示被测因素为，基准因素为，公差项目为，公差值为。

（9）在图上指定地点画出C-C移出断面图。

2. 阅读偏爱轴部件图，回答以下问题2．阅读偏爱轴部件图，回答以下问题：（1）该部件名称为，图号为，资料为，属于类部件。

（2）画图比率为，属于比率，表示是的两倍。

（3）偏爱轴的基本构成形体是个体，其直径尺寸分别为、、，288 与主轴线的偏爱距为。

（4）图中孔120 的定位尺寸是和，其表面粗拙度为。

（5）部件上共有处倒角，尺寸为。

（6）主视图中右部同向来径分别标明的原由是；38的表面粗拙度为，3852 的表面粗拙度为，该轴段处将与某部件的孔有关系。

（7）20-0.02 的基本尺寸为，该尺寸最大能够加工到，最小能够加工到，其公差值为。

（8）右以下图上方没有任何标明，是由于它的地点是在。

（9）该部件图中表面粗拙度要求最高的是，最低的是。

3. 阅读轴套部件图，回答以下问题3．阅读轴套部件图，回答以下问题：（1）该部件名称为，图号为，资料为，采纳了比率。

（2）该部件共用了个图形来表达，此中主视图作了，并采纳了画法；A-A是图，B-B是，D-D 是，还有一个图是。

（3）在主视图中，左侧两条虚线表示，其距离是，与其右侧相连的圆的直径是。

中间正方形的边长为，中部40长的圆柱孔的直径是。

（4）该部件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。

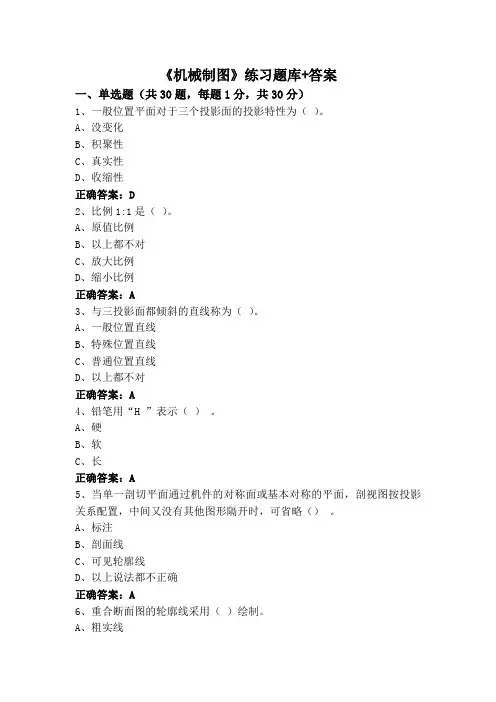

《机械制图》练习题库+答案一、单选题（共30题，每题1分，共30分）1、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1:1是（）。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4、铅笔用“H ”表示（）。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为( )。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到（）。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图零件图习题及答案机械制图是机械工程专业学生必修的一门课程，它是机械设计的基础，对于学生们来说是非常重要的。

在学习机械制图的过程中，零件图是一个非常重要的部分。

通过做一些习题，学生们可以更好地理解和掌握零件图的绘制方法和规范。

在机械制图中，零件图是将机械零件的形状、尺寸、位置和加工要求等信息以图形的形式表达出来的一种图形。

在绘制零件图时，需要遵循一定的规范和标准，以确保图纸的准确性和可读性。

下面是一些机械制图零件图的习题及答案，供学生们参考和练习：习题一：绘制一个直径为50mm的圆柱体。

答案：首先，确定圆柱体的中心位置，然后用半径为25mm的圆规画出圆柱体的外轮廓。

接着，用直尺将圆柱体的高度标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。

最后，用直尺连接长方形的四个角，形成一个完整的圆柱体。

习题二：绘制一个直径为40mm的圆柱体上的螺纹孔。

答案：首先，按照习题一的方法绘制一个直径为40mm的圆柱体。

然后，根据螺纹孔的要求，在圆柱体上标注出螺纹孔的位置和尺寸。

接着，根据螺纹孔的规格，选择合适的螺纹符号并标注在图纸上。

最后，用直尺连接螺纹孔的两侧，形成一个完整的螺纹孔。

习题三：绘制一个直径为60mm的圆盘。

答案：首先，确定圆盘的中心位置，然后用半径为30mm的圆规画出圆盘的外轮廓。

接着，用直尺将圆盘的直径标注出来，并用直尺连接两个圆的上下切线，形成一个长方形。

最后，用直尺连接长方形的四个角，形成一个完整的圆盘。

习题四：绘制一个直径为80mm的圆盘上的凹槽。

答案：首先，按照习题三的方法绘制一个直径为80mm的圆盘。

然后，根据凹槽的要求，在圆盘上标注出凹槽的位置和尺寸。

接着，用直尺连接凹槽的两侧，形成一个完整的凹槽。

通过做这些习题，学生们可以更好地理解和掌握机械制图零件图的绘制方法和规范。

同时，通过不断练习，学生们的绘图能力和准确性也会得到提高。

希望这些习题及答案对学生们的学习有所帮助。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

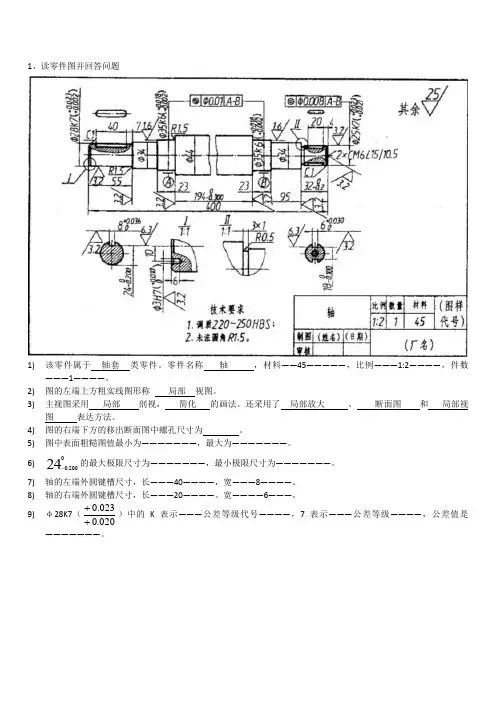

1、读零件图并回答问题1)该零件属于 轴套 类零件。

零件名称 轴 ，材料——45—————，比例———1:2————，件数———1————。

2)图的左端上方粗实线图形称 局部 视图。

3)主视图采用 局部 剖视， 简化 的画法。

还采用了 局部放大 、 断面图 和 局部视图 表达方法。

4)图的右端下方的移出断面图中螺孔尺寸为 。

5)图中表面粗糙图值最小为———————，最大为———————。

6) 240200.0-的最大极限尺寸为———————，最小极限尺寸为———————。

7) 轴的左端外圆键槽尺寸，长———40————，宽———8————。

8) 轴的右端外圆键槽尺寸，长———20————。

宽————6———。

9) φ28K7（020.0023.0++）中的K 表示———公差等级代号————，7表示———公差等级————，公差值是———————。

2、看懂十字接头零件图，并回答下列问题：1)根据零件名称和结构形状，此零件属于箱壳类零件，采用HT200 材料。

2)该零件由箱壳部分、套筒部分、底板部分、和肋板部分等组成。

3)在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是尺寸；38是尺寸；40是定位尺寸；Ф34是定形尺寸。

4)Ф40039.00 的最大极限尺寸为，最小极限尺寸为，公差为。

5)2×M10-7H中的M10表示公称直径为１０的螺纹；是粗牙普通螺纹；中顶径公差带代号为7Ｈ；旋向为右旋；是N 旋合长度。

6)表示：被测要素为%%c 通孔轴线；基准要素为套筒轴线；公差项目为垂直度；公差值为%% 。

7)零件上共有个螺孔，他们的尺寸分别是8)该零件外表面最光滑。

3、看懂主轴零件图，回答下列问题：。
