单选题题目编号: 0701 难度系数: A题目:表示球面直径的缩写词为()。
答案A SΦ答案B SR答案C Φ答案D R正确答案:A题目编号: 0702 第 7 章节页码难度系数: A题目:表示︒45倒角的缩写词为()。
答案A 倒角答案B Φ答案C t 答案D C正确答案:C。
题目编号: 0703 难度系数: A题目:表示孔在圆周上均匀分布的缩写词为()。
答案A ECS 答案B QSE 答案C EQS 答案D SEQ 正确答案:C题目编号: 0704 难度系数: A题目:关于配合尺寸ф30H7/f7下列叙述不正确的是:答案A 该配合为基孔制;答案B 基本尺寸为ф30;答案C 轴和孔的公差等级均为IT7;答案D 不用查表就能判断为间隙配合。
正确答案:D题目编号: 0705 难度系数: A题目:孔的基本尺寸为ф30,上偏差为+0.020,下偏差为+0.007,则下列叙述正确的是:答案A 最终加工后测得尺寸为ф30,则该零件为合格品;答案B 最终加工后测得尺寸为ф30,则该零件为废品;答案C 最终加工后测得尺寸为ф30,则该零件为可修复不合格品;答案D 以上答案均不对。
正确答案:C题目编号: 0706 难度系数: A题目:下图4个钻孔结构中,不符合加工工艺要求的是:正确答案:A 题目编号: 0707 难度系数: A题目:下图4个结构中,不符合加工工艺要求的是:正确答案:D题目编号: 0708 难度系数: A题目:下图4个结构中,不符合加工工艺要求的是:正确答案:D题目编号: 0709 难度系数: C题目:下图4个图形中,粗糙度标注有错误的是:正确答案:C题目编号: 0710 难度系数: C题目:下图4个形状公差标注中,公差带形状有错误的是:正确答案:C题目编号: 0711 难度系数: C题目:下图4个位置公差标注中,公差带形状有错误的是:正确答案:D试题库出题卡4 判断题题目编号:0701 难度系数:A题目:现行的《极限与配合》标准中,标准公差分为20个等级。
《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为()比例、()比例、()比例等三种。
其中为看图方便,尽可能采用()比例。
2. 标注尺寸由()、()和()三个要素组成。
3. 在标注尺寸时,应做到()、()、()和合理。
4、机件的图形是用各种不同图线画成的,其中可见轮廓线用()线画,不可见轮廓线用()线画,尺寸线和尺寸界线用()线画,而中心线和对称中心线则用()线画。

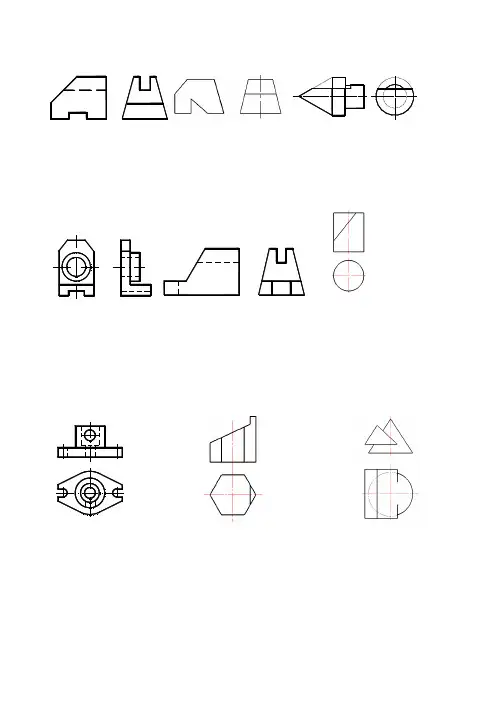

5、三视图之间的投影对应关系可以归纳为()、()长对正。
()、()高平齐。
()、()宽相等。
二、选择题(10分)1.一张完整装配图的内容包括:( 1)一组图形;(2)();(3)必要的技术要求;( 4)零件序号和明细栏;(5)标题栏。
A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看()A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合()的规定注法。
A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时,上下偏差小数点对齐,小数点后位数(),零偏差必须标出。
A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用()为剖与未剖部分的分界线。
A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析,确定主视图方向后,下一步是()A、选择其他视图,确定表达方案B画出各个视图C 选择图幅,确定作图比例D安排布图,画基准线7.在机件的三视图中,机件上对应部分的主左视图应()A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是()A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定,外螺纹的大径应画()A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用()画出A 虚线B 细实线 C点划线 D 粗实线三、判断题(10 分)() 1、一张完整的装配图的内容包括:一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

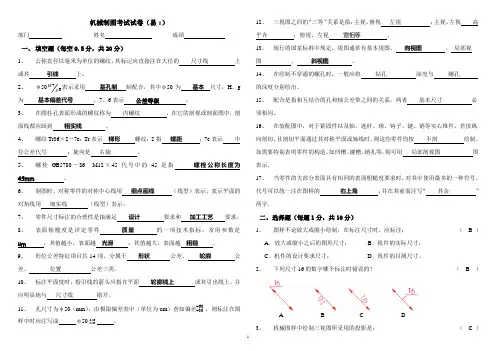

机械制图考试试卷(易1)部门 姓名 成绩一、 填空题(每空0.5分,共20分) 1、公称直径以毫米为单位的螺纹,其标记应直接注在大径的 尺寸线 上或其 引线 上。
2、φ5067g H 表示采用 基孔制 制配合,其中φ50为 基本 尺寸,H 、g为 基本偏差代号 ,7、6表示 公差等级 。
3、 在圆柱孔表面形成的螺纹称为 内螺纹 ,在它的剖视或剖面图中,剖面线都应画到 粗实线 。
4、 螺纹Tr36×2-7e :Tr 表示 梯形 螺纹;2指 螺距 ;7e 表示 中径公差代号 ;旋向是 右旋 。
5、 螺栓GB5780-86 M12×45代号中的45是指 螺栓公称长度为45mm 。
6、制图时,对称零件的对称中心线用 细点画线 (线型)表示,表示平面的对角线用 细实线 (线型)表示。
7、零件尺寸标注的合理性是指满足 设计 要求和 加工工艺 要求。
8、表面粗糙度是评定零件 质量 的一项技术指标,常用参数是um ,其值越小,表面越 光滑 ;其值越大,表面越 粗糙 。
9、形位公差特征项目共14项,分属于 形状 公差、 轮廓 公差、 位置 公差三类。
10、 标注平面度时,指引线的箭头应指在平面 轮廓线上 或其引出线上,并应明显地与 尺寸线 错开。
11、 孔尺寸为φ50(mm ),由极限偏差表中(单位为um )查知偏差+60+30 ,则标注在图样中时应注写成 φ5006.003.0++ 。
12、 三视图之间的“三等”关系是指:主视、俯视 左视 ;主视、左视 高平齐 ;俯视、左视 宽相等 。
13、 现行的国家标准中规定,视图通常有基本视图、 向视图 、 局部视图 、 斜视图 。
14、 在绘制不穿通的螺孔时,一般应将 钻孔 深度与 螺孔 的深度分别绘出。
15、 配合是指相互结合的孔和轴公差带之间的关系,两者 基本尺寸 必须相同。
16、 在装配图中,对于紧固件以及轴、连杆、球、钩子、键、销等实心堆件,若按纵向剖切,且剖切平面通过其对称平面或轴线时,则这些零件均按 不剖 绘制。
.机械制图试题第A部分填空、选择、判断题一.制图基础知识1.图纸的幅面分为基本幅面和加长幅面幅面两类,基本幅面按尺寸大小可分为五种,其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影,在侧立投影面(W面)上所得到的视图,在第一角投影法上左视图在主视图的右侧。
4.比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸,与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物尺寸是图纸尺寸的2倍,属于缩小比例;比例2:1是指图纸尺寸是实物尺寸的2倍,属于放大比例。
6.作图时应尽量采用缩小比例,需要时也可采用原值或放大的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的实际尺寸。
7.图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度,8.常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内,以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法。
亦称第一象限法。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。
12.标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球直径,t表示厚度,C表示45°倒角。
14.标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15.斜度是指高度差对长度的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

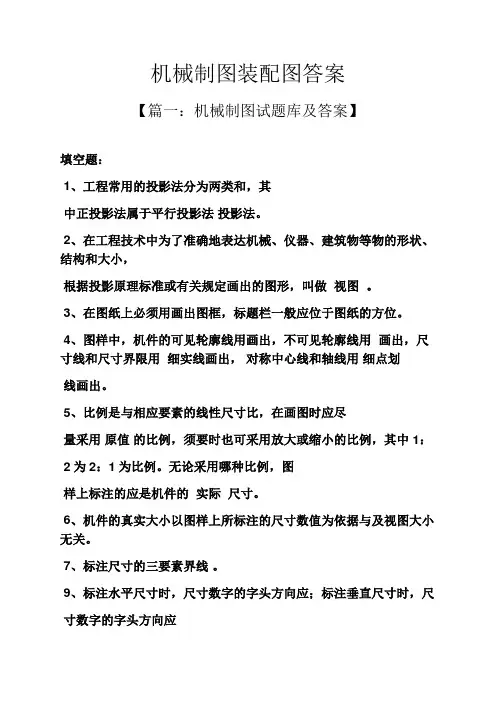

机械制图装配图答案【篇一:机械制图试题库及答案】填空题:1、工程常用的投影法分为两类和,其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3、在图纸上必须用画出图框,标题栏一般应位于图纸的方位。
4、图样中,机件的可见轮廓线用画出,不可见轮廓线用画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。
5、比例是与相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为2:1为比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与及视图大小无关。
7、标注尺寸的三要素界线。
9、标注水平尺寸时,尺寸数字的字头方向应;标注垂直尺寸时,尺寸数字的字头方向应。
角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有线段三种。
11、绘图板是用来固定,丁字尺是用来画线。
12、在机械制图中选用规定的线型,虚线是用于中心线、对称线就用细点划线。
13、标注圆的直径尺寸时,应在数字前加注符号,标注球的直14、图样上的尺寸,由和尺寸起止符号组成。
15、图样上的书写的汉字采用体,其字的宽度应为高度的16、三视图的投影规律。
17、读简单零件图的步骤起来想整体。
18图纸的幅面分为幅面两类,基本幅面按尺寸大小可分为 5 种,其代号分别为 a0、a1、a2、a3、a4 。
19、图纸格式分为不留装订边和种,按标题栏的方位又可将图纸格式分为 x型和 y型两种。
20标题栏应位于图纸的右下方标题栏中的文字方向为向。
21.比例是指图中样上标注的尺寸应是机件的实际尺寸,与所采用的比例无关。
22.常用比例有和三种;比例1:2是指实物是图形相应要素的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。

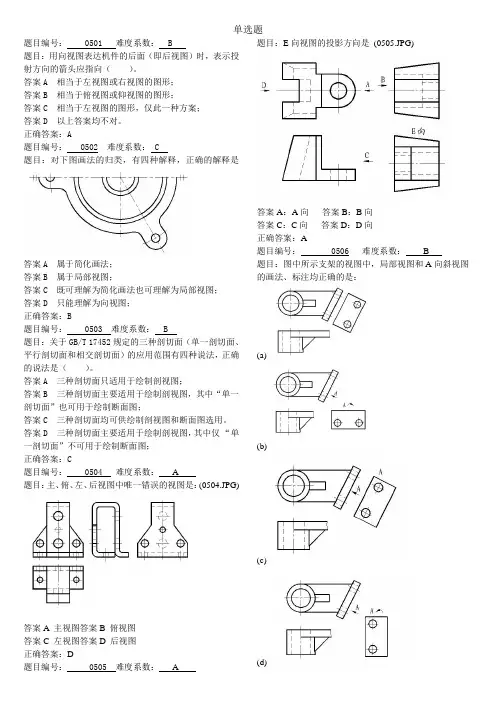

单选题题目编号: 0501 难度系数: B题目:用向视图表达机件的后面(即后视图)时,表示投射方向的箭头应指向( )。
答案A 相当于左视图或右视图的图形; 答案B 相当于俯视图或仰视图的图形;答案C 相当于左视图的图形,仅此一种方案; 答案D 以上答案均不对。
正确答案:A题目编号: 0502 难度系数: C题目:对下图画法的归类,有四种解释,正确的解释是答案A 属于简化画法; 答案B 属于局部视图;答案C 既可理解为简化画法也可理解为局部视图; 答案D 只能理解为向视图; 正确答案:B题目编号: 0503 难度系数: B 题目:关于GB/T 17452规定的三种剖切面(单一剖切面、平行剖切面和相交剖切面)的应用范围有四种说法,正确的说法是( )。
答案A 三种剖切面只适用于绘制剖视图;答案B 三种剖切面主要适用于绘制剖视图,其中“单一剖切面”也可用于绘制断面图;答案C 三种剖切面均可供绘制剖视图和断面图选用。
答案D 三种剖切面主要适用于绘制剖视图,其中仅 “单一剖切面”不可用于绘制断面图; 正确答案:C题目编号: 0504 难度系数: A 题目:主、俯、左、后视图中唯一错误的视图是:(0504.JPG)答案A 主视图答案B 俯视图 答案C 左视图答案D 后视图 正确答案:D题目编号: 0505 难度系数: A题目:E 向视图的投影方向是(0505.JPG)答案A :A 向 答案B :B 向 答案C :C 向 答案D :D 向 正确答案:A题目编号: 0506 难度系数: B题目:图中所示支架的视图中,局部视图和A 向斜视图的画法、标注均正确的是:(a)(b)(c)(d)答案A :(a )和(b ) 答案B :(b )和(d ) 答案C :(c )和(d ) 答案D :(d )和(a ) 正确答案:C题目编号: 0507 难度系数: A题目:图中所示机件的视图中,A 向局部视图和B 向局部视图的画法、标注均正确的是: (a)(0507-1.JPG)(b)(0507-2.JPG)(c) (0507-3.JPG)(d)(0507-4.JPG)答案A :(a )和(b ) 答案B :(b )和(d ) 答案C :(c )和(a ) 答案D :(d )和(a ) 正确答案:C题目编号: 0508 难度系数: B题目:对机件的四种表达方案进行分析比较,得出以下结论,其中正确的是: (a) (0508-1.JPG )(b)(0508-2.JPG)(c)(0508-3.JPG)(d)(0508-4.JPG)答案A :(a )和(c )是比较好的方案 答案B :(b )和(d )也是可行的方案答案C :(d )和(a )是比较好的方案 答案D :(a )是比较好的方案 正确答案:A题目编号: 0509 难度系数: B题目:图示机件,A-A 移出断面图绘制正确的是正确答案:D题目编号: 0510 难度系数: B 题目:参考立体图和俯视图,关于该机件的表达方案下列叙述不正确的是(0510.JPG)答案A :主视图应该相交剖切平面。
《机械制图》试题库及答案一、单选题(共10题,每题1分,共10分)1、当孔的公差带与轴的公差带相交时,属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案:A2、在图纸上的图框必须用()画出。
A、细虚线B、细点画线C、细实线D、粗实线正确答案:D3、机械图样中,表示断裂处边界线、视图与剖视图的分界线采用()。
A、细实线B、波浪线C、粗实线D、细点画线正确答案:B4、轴套类零件的加工,大部分工序是在车床或磨床上进行,因此一般将其轴线()放置画出主视图。
A、任意位置B、水平C、倾斜D、垂直正确答案:B5、在圆柱(或圆锥)外表面形成的螺纹,称为()。
A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案:C6、在圆柱(或圆锥)内表面形成的螺纹,称为()。
A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案:C7、斜视图仅表达倾斜表面的真实形状,其他部分用()断开。
A、粗实线B、细实线C、波浪线D、点划线正确答案:C8、某调整螺旋,采用双线粗牙螺纹,螺距为3mm,为使螺母相对螺杆沿轴向移动12mm,螺杆应转( )圈。
A、2.5B、3C、4D、2正确答案:D9、为了将物体的外部形状表达清楚,一般采用()个视图来表达。
A、五B、四C、三D、六正确答案:C10、锯齿形螺纹常用于()。
A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案:B二、多选题(共10题,每题1分,共10分)1、与一个投影面平行的平面,一定与其它两个投影面垂直,这种平面称为投影面的平行面,具体可分为()。
A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案:CDE2、零件有长宽高三个方向的尺寸,主视图上只能反映零件的()A、高B、前C、长D、都不对E、宽正确答案:AC3、两点的相对位置,是指在三面投影体系中,一个点处于另一个点的()位置问题。
A、左右B、角度C、前后D、南北E、上下正确答案:ACE4、断面图与剖视图的区别()A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案:AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案:AD6、M20×2—5g6g—LH表示()A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案:ACE7、平面图形的尺寸按其在平面图形中所起的作用,可分为()。
《机械制图》练习题库+答案一、单选题(共30题,每题1分,共30分)l、一般位置平面对于三个投影面的投影特性为()。
A、没变化B、积聚性C、真实性D、收缩性正确答案:D2、比例1: 1是()。
A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案:A3、与三投影面都倾斜的直线称为()。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案:A4D□ □ D"H "D口口) 。
A、硬B、软C、长正确答案:A5、当单一剖切平面通过机件的对称面或基本对称的平面,剖视图按投影关系配置,中间又没有其他图形隔开时,可省略()。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案:A6、重合断面图的轮廓线采用()绘制。
A、粗实线B、虚线C、细实线D、点画线正确答案:C7、如果两直线的各组同面投影都相交,且交点符合点的投影规律,则可判定这两直线在空间也一定()。
A、相交B、垂直C、平行D、交叉正确答案:A8、如果空间两直线的三面投影都平行,则两直线一定()。
A、相交B、异面C、交叉D、平行正确答案:D9、不规则连续细实线为()。
A、指引线B、轮廓线C、折断线D、隐藏线正确答案:C10、可自由配置的视图称为()。
A、剖视图B、斜视图C、局部视图D、向视图正确答案:D11、向视图的箭头应尽量配置到()。
A、主视图B、右视图C、后视图D、左视图正确答案:A12、与一个投影面垂直的直线,一定与其它两个投影面平行,这样的直线称为投影面的()。
A、垂线B、垂直线C、中线D、平行线正确答案:B13、当孔的公差带完全在轴的公差带之上时,属于()配合。
A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案:B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为()。
A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案:B15、用于薄壁零件联接的螺纹,宜采用().A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案:B16、立体被平面切割(截切),所形成的形体称为()。
机械制图练习题含答案一、单选题(共26题,每题1分,共26分)1.标注尺寸的基本要求是()。
A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案:D2.制造机件所用的图,通常称为()。
A、制配图B、机构图C、设计图D、工作图正确答案:D3.为了将物体的外部形状表达清楚,一般采用()个视图来表达。
A、三B、四C、五D、六正确答案:A4.重合断面的轮廓用()画出。
A、粗实线B、点划线C、细实线D、波浪线正确答案:C5.基本偏差是指()。
A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案:A6.机械图样中,表示可见轮廓线采用()。
A、粗实线B、细点画线C、细实线D、波浪线正确答案:A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案:C8.机械图样中,表示不可见轮廓线采用()。
A、细虚线B、细点画线C、粗实线D、细实线正确答案:A9.Α0图纸的大小为Β×L:()A、841×594B、210×297C、420×297D、841×1189正确答案:D10.铅笔用“H”表示()。
A、长B、软C、硬正确答案:C11.空间两直线相交,交点为K,则点kk,的连线必须的连线符合()。
A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案:B12.如果物体的外形简单,内形复杂并且不对称,常用()视图。
A、半剖B、局部剖C、阶梯剖D、全剖正确答案:D13.用于确定平面图形中某一形状大小的尺寸称为()。
A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案:B14.正投影的基本特性主要有真实性、积聚性、()。
A、普遍性B、统一性C、收缩性D、特殊性正确答案:C15.表示组合体各组成部分相对位置的尺寸()。
A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案:D16.截平面与立体表面的交线称为()A、截平面B、截断面C、截交线D、截切体正确答案:C17.在空间既不平行也不相交的两直线,叫()直线。
图中直径为7的阶梯孔共有()个。
所选答案: 4问题2主视图是零件图的核心,因此恰当地选择零件图的主视图至关重要。
那么选择主视图的原则有:()、零件的加工位置、零件的工作位置。
A、加工方法B、工作原理C、投影方向D、装配关系所选答案: C问题3得5 分,满分5 分图中∮30h7表示轴的基本偏差代号为(),公差等级为()。
所选答案:h, 7问题4得5 分,满分5 分两零件接触时,在一个方向上,一般只应有()接触面,否则就会给制造带来困难,同时也接触不好。
A、1个B、2个C、3个所选答案: A问题5得5 分,满分5 分常用的尺寸基准有基准线和()。
A、长度基准B、基准面C、宽度基准D、基准点所选答案: B问题6得5 分,满分5 分下列说法错误的是()A.两零件配合时,同一方向上的接触面只允许有一对。
B.降低零件表面粗糙度可以提高其表面的耐腐蚀性,因此零件表面粗糙度加工到越低越好。
C.公差等级数字小的公差值小,精度越高。
D.一般情况下加工轴较加工孔容易,因此,轴的公差等级比孔的高一级。
所选答案: B问题7得5 分,满分5 分如果两零件的轮廓表面相互不接触,应画()。
A、一条线B、两条线所选答案: B问题8得5 分,满分5 分零件图包括一组视图、技术要求、标题栏和 ( )A.重要尺寸B.必要尺寸C.全部尺寸D.外形尺寸所选答案: C问题9()是机器现代化高效生产的前提条件,它也给装配,维护和维修带来了极大的方便。
A、标准化 B非标准化 C、互换性 D、独立性所选答案: C问题10得5 分,满分5 分表面粗糙度的数值表示零件的表面质量()A. 数值愈大,表面质量愈好。
B. 数值的大小没有影响。
C. 数值愈小,表面质量愈好。
D. 数值愈小,表面质量愈差。
所选答案: C问题11得 0 分,满分5 分轴上的键槽、凹坑、穿孔等结构常用( )表示。
A 、移出断面图B 、重合断面图C 、剖视图所选答案: C问题 12在焊接符号中,基本要素包括基本符号和( )。
机械制图题库1、图样不论放大或缩小绘制,在标注尺寸时,应标注()——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案:B2、下列比例当中表示放大比例的是()——[单选题]A 1:1B 1:2C 2:1正确答案:C3、物体的对称中心线采用()来绘制。
——[单选题]A 粗实线B 细虚线C 细点画线正确答案:C4、下列投影法中不属于平行投影法的是( )。
——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案:C5、三视图中,主视图反应物体的()4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案:B6、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B7、已知点 A(8,0,10),点 B(0,8,10),下列说法正确的是()——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案:B8、以下说法错误的是()。
——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面,水平投影集聚成直线,平行于 OX 轴C 铅垂面垂直于 H 面,水平投影集聚成直线,平行于 OX 轴正确答案:C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案:C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。
——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案:B11、以下说法错误的是()——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案:C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影,这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案:C13、画直立圆柱的三面投影时,需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案:A14、平面与三棱锥相交,截平面平行于底面,则截交线为( )。
机械制图测试题1. 判断正误:常用的汽车机械图样有零件图和装配图。
[单选题] *A.对(正确答案)B.错2. 字体是图样和技术文件中的一个重要组成部分,包括汉字、()和字母。
[单选题] *A.符号B.数字(正确答案)C.图线3. 机械图样中的尺寸单位是mm(毫米),以单位m为单位时,( )标明单位的符号。
[单选题] *A.需要B.需要或不需要C.不需要(正确答案)D.都可以4. 图样的比例是指()的大小与()的大小之比。
[单选题] *A.图形实物(正确答案)B.实物图形5. 判断正误:图样上1:5是放大比例。
[单选题] *A.对B.错(正确答案)6. 图形上标注的尺寸数字表示()。
[单选题] *A.绘图尺寸B.图线长度尺寸C.随比例变化的尺寸D.物体实际尺寸(正确答案)7. 判断正误:在图样中,机件的真实大小与图形的比例及绘图的准确性有关。
[单选题] *A.对B.错(正确答案)8. 图样上标注零件的尺寸为60,比例为2:1,则该零件的实际尺寸为()。
[单选题] *A.30mmB.60mm(正确答案)C.120mm9. 若采用1:5的比例绘制一个直径为40mm的圆,其绘图直径为()。
[单选题] *A. φ160mmB. φ200mmC. φ8mm(正确答案)D. φ40mm10. 判断正误:给图铅笔依笔芯的软硬有B、H、HB等多种标志,H前面的数字大,表示笔芯软;B前面的数字大,表示笔芯硬。
[单选题] *A.对B.错(正确答案)11. 国家标准规定机械图样的常用图线中,表示轴线、对称中心线的是( )。
[单选题] *A.实线B.虚线C.细点画线(正确答案)D.双点画线12. 丁字尺由尺头和尺身两部分组成,它主要用来画( )线。
[单选题] *A.水平(正确答案)B.垂直C.倾斜D.圆弧13. 画几何体的三视图时,能看得见的轮廓线或棱用()线表示。
[单选题] *A.粗实线(正确答案)B.虚线C.细点画线D.细实线14. 不可见的轮廓线或棱用()表示。
1.该零件采用了哪些视图?哪些剖视图或剖面图?【答案】该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图(和局部剖视)。
2.指出该零件在长、宽、高三个方向的主要尺寸基准,并在图上用△标出来。
【答案】高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3.图中G1/2"表示:(非螺纹密封的)管螺纹,1/2"表示公称直径(尺寸代号),是内螺纹(内、外)。
4.Φ36H8表示:Φ36是基本尺寸(公称直径),H8是公差带代号,其中,H是基本偏差代号,8是公差等级。
5.说明符号、的含义。
【答案】前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm.;后者表示,是由不去除材料的方法(非加工表面)获得的零件表面粗糙度。
6.在零件图右下角的空白处画出主视图的外形(虚线不画)。
1.该零件用 3 个视图进行表达,其中主视图采用了 全剖 。
2.该零件在长度方向的主要尺寸基准是 左右对称面 ;在宽度方向的主要尺寸基准是前后对称面 。
3.图中30±0.01表示:30是 基本 尺寸,其最大极限尺寸是 30.10mm ,该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。
4.解释图中2-M6-7H 的含义: 2个公称直径为6的普通粗牙螺纹,右旋,顶径和中径的公差带代号都为7H 。
5.说明符号的含义。
表示用去除材料的方法获得的表面粗糙度,Ra 的值为6.3μm 。
三、装配图拆画零件图。
快速阀是用于管道截通的装置,内有齿轮齿条传运机构。
当手把13向上旋动时,齿条由于齿轮的拨动也向上移动,从而带动阀瓣5、6向上,打开阀门通道;反之,则通路截止。
阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。
读懂装配图,回答问题并拆画零件图。
1.装配图中装配体的名称为 快速阀 ,装配体除了图中已标注的标准件以外共有15种个零件组成。
-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库(零件图、装配图)一、填空题(每空1分)第九章 零件图1、 主视图得投影方向应该能够反映零件得 。
(难度:A)2、 与 公差简称为形位公差(难度:A)3、 尺寸公差带就是由 与 两个要素组成。
确定公差带位置, 确定公差带大小。
(难度:A)4、 配合有 与 两种基准制。
配合分成间隙配合 、 与三类。
(难度:A)5、 允许尺寸变动得两个 称为极限尺寸。
(难度:A)6、 极限与配合在零件图上得标注,其中一种形式就是在孔或轴得基本尺寸后面注出基本偏差代号与公差等级,这种形式用于 得零件图上。
第二种形式就是在孔或轴得基本尺寸后面,注出偏差值,这种形式用于 得零件图上。
第三种就是在孔或轴得基本尺寸后面,既注出基本偏差代号与公差等级,又同时注出上、下偏差数值,这种形式用于 得零件图上。
(难度:B)7、 形位公差得框格用 线绘制,分成 格或多格 。
(难度:A)8、 按作用不同,可将基准分为 基准与 基准。
(难度:A)9、 基孔制得孔(基准孔)得基本偏差代号用 符号表示,其基本偏差值为 。
基轴制得轴(基准轴)得基本偏差代号用 符号表示,其基本偏差值为 。
(难度:A)10、 基本偏差就是决定公差带相对零线位置得 。
(难度:A)11、 外螺纹得规定画法就是:大径用 表示;小径用 表示;终止线用 表示。
(难度:A)12、 当被连接零件之一较厚,不允许被钻成通孔时,可采用 连接。
(难度:A)13、 剖切平面通过轴与键得轴线或对称面,轴与键均按 形式画出,键得顶面与轮毂键槽得底面有间隙,应画 条线。
(难度:A)14、 Tr40×14(P7)LH-8e-L 得含义_____________________________________________(难度:B)15、 模数大,齿距 ,齿厚、齿高也随之 ,因而齿轮得承载能力 。
(难度:B)16、 螺纹得旋向有 与 两种,工程上常用 螺纹。
(难度:B)17、 单个圆柱齿轮得剖视图中,当剖切平面通过齿轮得轴线时,轮齿一律按 绘制,齿根线画成 线。
(难度:B)18、 普通平键有 、 与 三种结构类型。
(难度:B)19、 左旋螺纹要注写 。
(难度:A)20、 普通平键得标记:键 GB/T1096 18×11×100表示b= mm,h= mm,L= mm 得A 型普通平键(A 省略不注)。
(难度:B)第十章 装配图1、 在装配图中,当剖切平面通过某些标准产品得组合件,或该组合件已由其她图形表达清楚时,可只画出 。
(难度:A)2、 装配图中得明细栏画在装配图右下角标题栏得 方,栏内分格线为 线,左边外框线为 线。
(难度:A)3、 两个零件得接触表面,只用 条共有得轮廓线表示;非接触面画 条轮廓线。
(难度:A)4、 装配图中得 ,用来表达机器(或部件)得工作原理、装配关系与结构特点。
(难度:A)5、 在装配图中 尺寸表示机器、部件规格或性能得尺寸。
(难度:A)6、 在各视图中,同一零件得剖面线方向与间隔必须 。
(难度:A)7、 装配图中得指引线应自所指引部分得可见轮廓内引出,并在指引线末端画一 。
若所指部分不便于画圆点时,可在指引线末端画 ,并指向该部分得轮廓线。
(难度:A)8、 一张完整得装配图包括以下几项基本内容: 、 、 与标题栏、零件序号、明细栏。
(难度:A)9、装配图中零件序号应自下而上,如标题栏上方位置不够时,可将明细栏顺序画在标题栏得方。
(难度:A)10、在装配图中尺寸表示将部件安装到机器上或将整机安装到基座上所需要得尺寸。
(难度:A)11、在装配图中,当某个零件得形状未表示清楚而影响对装配关系得理解时,可另外单独画出该零件得某一。
(难度:A)12、装配图中对规格相同得零件组,可详细得画出处,其余用细点画线表示其装配结构。
(难度:A)13、为了防止机器或部件内部得液体或气体向外渗漏,同时也避免外部得灰尘、杂质等侵入,必须采用装置。
(难度:A)14、为了表示与本部件有装配关系,但又不属于本部件得其她相邻零、部件时,可采用画法,将其她相邻零、部件用细线画出。
(难度:A)15、在装配图中,每种零件或部件只编个序号。
(难度:A)16、为了保证轴肩端面与孔端面接触,可在轴肩处加工出 ,或在孔得端面加工出。
(难度:A)17、在装配图中尺寸表示机器或部件外形轮廓得大小,即总长、总宽与总高得尺寸。
(难度:A)18、在装配图中尺寸表示零件之间装配关系得尺寸。
(难度:A)二、选择题(每题2分)第九章零件图1、孔、轴构成过盈配合时,孔得公差带位于轴得公差带。
(难度:A)A.之上B.之下C.交叉重叠2、粗糙度参数值越小,加工成本。
(难度:A)A.越高B.越低C.不确定D.不受影响3、极限与配合在装配图上得标注形式中,分子为。
(难度:A)A.孔得公差带代号B.轴得公差带代号C.孔得实际尺寸4、 " "符号表示获得表面。
(难度:A) A.去除材料方法 B.不去除材料方法 C.车削 D.铣削5、公差值就是。
(难度:A)A.正值B.负值C.零值D.可以就是正、负或零6、就是制造与检验零件得依据。
A.零件图B.装配图C.轴测图D.三视图7、基本尺寸相同得情况下,IT01与IT18相比,IT01得公差值。
(难度:A)A.大B.小C.相等8、孔、轴构成间隙配合时,孔得公差带位于轴得公差带。
(难度:A)A.之上B.之下C.交叉重叠9、在孔或轴得基本尺寸后面,既注出基本偏差代号与公差等级,又同时注出上、下偏差数值,这种标注形式用于零件图上。
(难度:A)A.成批生产B.单件或小批量生产C.生产批量不定10、基孔制中得基准孔得基本偏差代号为。
(难度:A)A.hB.HC.AD.a11、零件上有配合要求或有相对运动得表面,粗糙度参数值。
(难度:A)A.要大B.要小C.不确定D.不受影响12、表面结构常用得轮廓参数中,高度参数Ra表示。
(难度:A)A.算术平均偏差B.轮廓得最大高度C.轮廓微观不平度十点高度13、形位公差就是指零件得实际形状与实际位置对理想形状与理想位置所允许得变动量。
(难度:A)A.最大B.最小C.不定D.正常14、表示零件得结构形状、大小与有关技术要求。
(难度:A)A.零件图B.装配图C.展开图D.轴测图15、就是一组图形得核心,画图与瞧图都就是从该图开始得。
(难度:A)A.主视图B.俯视图C.左视图D.右视图16、基本偏差确定公差带得。
(难度:A)A.大小B.位置C.形状17、表示机器或部件得工作原理、零件间得装配关系与技术要求。
(难度:A)A.零件图B.装配图C.展开图D.轴测图18、标准公差为级。
(难度:A)A.18B.20C.2219、基轴制中得基准轴得基本偏差代号为。
(难度:A)A.hB.HC.AD.a20、锥销孔ф5,其中ф5就是与锥销孔相配得圆锥销直径。
(难度:A)A.大头B.小头C.中间D.平均21、ф30±0、01得公差值为 mm。
(难度:A)A.+0、01B.-0.01C.ф30D.0、0222、零线就是表示得一条直线。
(难度:A)A.最大极限尺寸B.最小极限尺寸C.基本尺寸D.实际尺寸23、在孔或轴得基本尺寸后面,注出基本偏差代号与公差等级,这种标注形式用于得零件图上。
(难度:A)A.成批生产B.单件或小批量生产C.生产批量不定24、零件图上标注尺寸Sф20,表示该件就是。
(难度:A)A.圆柱B.圆锥C.圆球D.圆环25、 ""符号表示获得表面。
(难度:A)A.去除材料方法B.不去除材料方法C.铸造D.锻造26、基本偏差就是指靠近得那个偏差。
(难度:A)A.零线B.上偏差C.下偏差27、一张作为加工与检验依据得零件图应包括以下基本内容: 、尺寸、技术要求与标题栏。
(难度:A)A.图框B.文字C.图纸幅面D.图形28、 4×Ф5 10得有关孔得注法中,其中孔得深度就是 mm。
(难度:A)A.4B.5C.10D.2、529、表示得形位公差项目就是。
(难度:A) A.平行度 B.垂直度 C.同轴度 D.倾斜度30、零件得长、宽、高三个方向,每个方向有个主要基准。
(难度:A)A.一B.二C.三D.至少一31、在满足使用要求得前提下,应尽量选用得粗糙度参数值。
(难度:A)A.较大B.较小C.不变D.常用32、配合就是指相同得相互结合得孔、轴公差带之间得关系。
(难度:A)A.最大极限尺寸B.最小极限尺寸C.基本尺寸D.实际尺寸33、零件上得尺寸必须直接注出。
(难度:A)A.定形B.定位C.总体D.重要34、在孔或轴得基本尺寸后面,注出偏差值,这种标注形式用于零件图上。
(难度:A)A.成批生产B.单件或小批量生产C.生产批量不定35、标准公差确定公差带得。
(难度:A)A.大小B.位置C.形状第十章装配图1、表示机器或部件得图样称为。
(难度:A)A.零件图B.装配图C.轴侧图D.三视图2、在装配图中,对于紧固件以及轴、键、销等,若按剖切,且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制。
(难度:A)A.横向B.纵向C.垂直于轴线方向D.侧向3、表示机器、部件规格或性能得尺寸就是。
(难度:A)A.规格(性能)尺寸B.装配尺寸C.安装尺寸D.外形尺寸4、一张完整得装配图包括必要得尺寸、技术要求与。
(难度:A)A.标题栏B.零件序号C.明细栏D.标题栏、零件序号与明细栏5、两个零件在同一方向上只能有个接触面与配合面。
(难度:A)A.二B.一C.三D.四6、装配图中明细栏画在装配图右下角标题栏得方。
(难度:A)A.右方B.左方C.上方D.下方7、表示零件之间装配关系得尺寸就是。
(难度:A)A.规格(性能)尺寸B.装配尺寸C.安装尺寸D.外形尺寸8、表示将部件安装到机器上或将整个机器安装到基座上所需得尺寸就是。
(难度:A)A.规格(性能)尺寸B.装配尺寸C.安装尺寸D.外形尺寸9、装配图中指引线指向所指部分得末端通常画一。
(难度:A)A.圆点或箭头B.直线C.斜线D.圆圈10、在装配图中,每种零件或部件只编个序号。
(难度:A)A.一B.二C.三D.四11、在装配图中,两个零件得非接触面画条轮廓线。
(难度:A)A.2B.3C.4D.112、在装配图中,为了表示与本部件得装配关系,但又不属于本部件得其她相邻零、部件时,可采用。
