下载文档原格式
tesa 测试方法tesa 标准测试方法tesa 标准测试方法总览1. 180o剥离力测试 2. 90o剥离力测试 3. 静态剪切力 4. 初粘力— 初粘力—滚球测试方法 5. 耐温测试 6. 抗增塑剂测试 7. 雾化测试3–3 4–4 5–5 6–6 7–7 8–8 9–9tesa Test Method - Standard Test Method/2011033021. 180o剥离力测试剥离力是指将一条附有加强膜的胶带从标准测试板上以指定速度剥离所需要的力。
标准测试条件 粘接时间：立即或14天 温度和湿度： 23 ± 1°C, 50 ± 5 % rel. hum. 滚压： 加强膜： 4 kg; 5 runs; 10 m/min 乙烯膜 (40 μm)胶带样品宽度：2 cm 剥离速度： 测试单位： 300 mm/min N/cm测试方法依据： JOPMA00232. 90o剥离力测试剥离力是指将一条附有加强膜的胶带从标准测试板上以指定速度剥离所需要的力。
标准测试条件 粘接时间：立即或14天 温度和湿度： 23 ± 1°C, 50 ± 5 % rel. hum. 滚压： 加强膜： 4 kg; 5 runs; 10 m/min 乙烯膜 (40 μm)胶带样品宽度：2 cm 剥离速度： 测试单位： 300 mm/min N/cm测试方法依据：JOPMA00243. 静态剪切力静态剪切力是指以平行于胶带粘接面方向将胶带与被粘物分开所需的力。
标准测试条件 粘接面积：13 mm x 20 mm = 260 mm2 滚压： 负重： 4 kg; 5 runs; 10 m/min 0.5/1/2 kg温度及湿度： • 23 ± 1°C, 50 ± 5 % rel. hum. • 低温 (如， 5°C) • 高温 (如， 40/70°C) 加强膜： 铝箔 (50 μm)测试单位：min测试方法依据：JOPME00254. 初粘力 - 滚球测试初粘力是指胶对另外一种材料表面在没有压力的条件下，短暂接触后形成粘结的 一种能力。
TESA胶带技术知识什么是TESA胶带TESA胶带是一种高品质的胶带产品，由德国生产厂商tesa SE开发制造。
这种胶带的独特特性是它的粘性和粘合力，以及在各种应用方面的优异表现。
TESA胶带有许多应用领域，包括但不限于汽车制造、电子、制药、航空航天等领域。
TESA胶带的品质和可靠性使其成为众多行业的首选。
TESA胶带的应用领域与种类TESA胶带在许多领域中都有广泛的应用。
例如，在汽车制造业中，TESA胶带通常用于汽车外饰和内饰的固定和保护。
在电子领域中，TESA胶带也经常被用于电子部件的维护和修复。
此外，在包装材料、工业和医疗设备上也广泛使用TESA胶带。
TESA胶带有多种种类，如可靠性标签、双面胶带、纸质胶带、PET 胶带、PVC胶带、聚氨酯胶带、复合材料胶带等。
每种胶带都有其独特的特性，可为不同行业和应用提供不同的解决方案。
TESA胶带的优势TESA胶带作为一种高品质产品，具有多种优势。
其中一项显著优势是其高度的粘性和粘合力。
无论是在湿度高的环境中、温度极端的环境中，TESA胶带都能够保持其粘性和粘合力。
这使得其在复杂和苛刻的应用条件下依然能够提供可靠且持久的粘合效果。
TESA胶带也非常易于使用，可以简单快速地剪断、撕开、贴合。
而且它在颜色、宽度和材料等方面有多种选择，以满足客户的不同需求和特定应用。
最后，TESA胶带的粘附剂是绿色的，符合环保标准。
这是因为tesa SE致力于对环境的保护，所有产品都是符合环保标准的。
如何正确使用TESA胶带在使用TESA胶带时，需要考虑多种因素。
以下为正确使用TESA 胶带的一些建议：•在使用之前，请确保表面清洁干燥。
如果胶带被应用到污垢或油脂等不洁的表面上，粘合效果将会受到影响。
•选择正确的胶带种类。
不同的胶带有不同的应用领域和特性。
为了获得最佳的结果，请选择最适合你的应用的胶带。
•注意温度变化。
TESA胶带可以在极端温度的环境中工作，但在一些极端的情况下，如高温和低温，胶带的性能可能会受到影响。

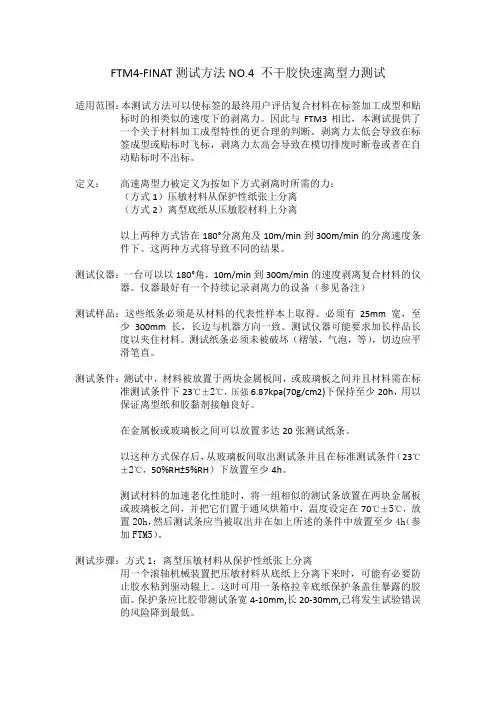

FTM4-FINAT测试方法NO.4 不干胶快速离型力测试适用范围：本测试方法可以使标签的最终用户评估复合材料在标签加工成型和贴标时的相类似的速度下的剥离力。
因此与FTM3相比，本测试提供了一个关于材料加工成型特性的更合理的判断。
剥离力太低会导致在标签成型或贴标时飞标，剥离力太高会导致在模切排废时断卷或者在自动贴标时不出标。
定义：高速离型力被定义为按如下方式剥离时所需的力：（方式1）压敏材料从保护性纸张上分离（方式2）离型底纸从压敏胶材料上分离以上两种方式皆在180°分离角及10m/min到300m/min的分离速度条件下。
这两种方式将导致不同的结果。
测试仪器：一台可以以180°角，10m/min到300m/min的速度剥离复合材料的仪器。
仪器最好有一个持续记录剥离力的设备（参见备注）测试样品：这些纸条必须是从材料的代表性样本上取得。
必须有25mm宽，至少300mm长，长边与机器方向一致。
测试仪器可能要求加长样品长度以夹住材料。
测试纸条必须未被破坏（褶皱，气泡，等），切边应平滑笔直。
测试条件：测试中，材料被放置于两块金属板间，或玻璃板之间并且材料需在标准测试条件下23℃±2℃，压强6.87kpa(70g/cm2)下保持至少20h，用以保证离型纸和胶黏剂接触良好。
在金属板或玻璃板之间可以放置多达20张测试纸条。
以这种方式保存后，从玻璃板间取出测试条并且在标准测试条件（23℃±2℃，50%RH±5%RH）下放置至少4h。
测试材料的加速老化性能时，将一组相似的测试条放置在两块金属板或玻璃板之间，并把它们置于通风烘箱中，温度设定在70℃±5℃，放置20h，然后测试条应当被取出并在如上所述的条件中放置至少4h（参加FTM5）。
测试步骤：方式1：离型压敏材料从保护性纸张上分离用一个滚轴机械装置把压敏材料从底纸上分离下来时，可能有必要防止胶水粘到驱动辊上。
![离型表面硅油残接率测试方法[1]](https://img.taocdn.com/s1/m/59aba343a8956bec0975e351.png)

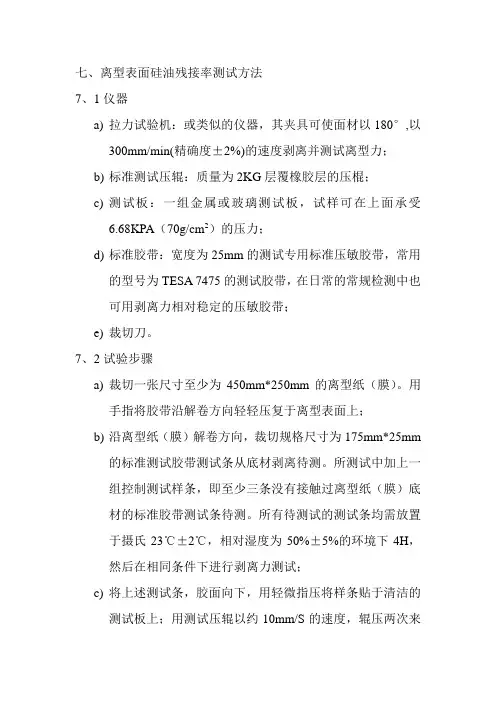

七、离型表面硅油残接率测试方法7、1仪器a)拉力试验机：或类似的仪器，其夹具可使面材以180°,以300mm/min(精确度±2%)的速度剥离并测试离型力；b)标准测试压辊：质量为2KG层覆橡胶层的压棍；c)测试板：一组金属或玻璃测试板，试样可在上面承受6.68KPA（70g/cm2）的压力；d)标准胶带：宽度为25mm的测试专用标准压敏胶带，常用的型号为TESA 7475的测试胶带，在日常的常规检测中也可用剥离力相对稳定的压敏胶带；e)裁切刀。
7、2试验步骤a)裁切一张尺寸至少为450mm*250mm的离型纸（膜）。
用手指将胶带沿解卷方向轻轻压复于离型表面上；b)沿离型纸（膜）解卷方向，裁切规格尺寸为175mm*25mm的标准测试胶带测试条从底材剥离待测。
所测试中加上一组控制测试样条，即至少三条没有接触过离型纸（膜）底材的标准胶带测试条待测。
所有待测试的测试条均需放置于摄氏23℃±2℃，相对湿度为50%±5%的环境下4H，然后在相同条件下进行剥离力测试；c)将上述测试条，胶面向下，用轻微指压将样条贴于清洁的测试板上；用测试压辊以约10mm/S的速度，辊压两次来回，使胶面与试板表面紧密接触，放置20min后待测，重复上述步骤：将另一种测试样条贴合于测试板上，放置20min后待测；d)将测试条与测试板固定在拉力机的适当位置，设定拉力机的剥离速度为每分钟300mm，剥离角度为180度的条件下将面材从测试板上剥离，在测试中取读数相对稳定的一段数值为测试值；e)重复以上步骤，测试未接触过离型纸（膜）的控制组的测试样条，并计算，算出数值为测试值；7、3 试验结果的计算J=B1/B2×100%式中：J---------残余接着率，%B1-------剥离测试胶带所需力，NB2-------剥离控制组胶带所需的力，N如果玻璃强度过大，超过面材的强度，剥离力取面材撕裂前所记录下的最大值，并以“PT”在附记中标明情况，若发生胶转移，则以“AT”在附记中标明情况。
遮蔽系列-纸基材tesa4304 tesa4309 tesa4314 tesa4315 tesa4316 tesa4317 tesa4322 tesa4330 tesa4331 tesa4432tesa4438 tesa4349 tesa51300tesa51432tesa53123tesa53131tesa4104tesa4164 tesa4169 tesa4174tesa4244tesa50501tesa50530tesa50550tesa50589tesa51108tesa62993tesa51408tesa46 13 tesa4651tesa4653 tesa4657 tesa4660 tesa4661遮蔽胶带-泡棉基材tesa476系列 tesa477系列 tesa5195系列 tesa600系列 tesa602系列tesa604系列 tesa6110系列tesa6111系列 tesa749系列遮蔽胶带-PVC基材tesa4963 tesa4968 tesa4970 tesa4917 tesa51960 tesa51970 tesa51990 tesa4971 tesa4985tesa4900 tesa68105tesa4952 tesa4967 tesa4977 tesa4978双面胶带系列tesa4940 tesa4959 tesa4962 tesa60975 tesa60980 tesa4928 tesa4965tesa4967 tesa4982tesa4983 tesa4964 tesa4987 tesa4989无纺布胶带tesa68623 tesa68634 tesa68645 tesa68646其它PVC和SPVC系列tesa4172 tesa4252 tesa4253 tesa4840包装胶带tesa4224 tesa4287 tesa4288 tesa4289 tesa64007 tesa64284 tesa4574tesa4579 tesa53314撕口胶带系列tesa4235 tesa4236 tesa51235 tesa51236 tesa7496拼接系列-磁带拼接tesa4231 tesa4232 tesa52450拼接系列-瓦楞纸箱拼接tesa4962 tesa7158 tesa50607柔印贴板胶带系列-薄膜基材tesa52307 tesa52310 tesa52315 tesa52320 tesa52325 tesa52330 tesa52332 tesa52338tesa52345 tesa52350其它贴面胶带、封面胶带、辊轮防滑胶带tesa4204 tesa4206 tesa4563 tesa4863 tesa51108 tesa52916柔印贴板胶带系列-泡棉基材tesa52015 tesa52016 tesa52017 tesa52020 tesa52021 tesa52060 tesa52380 tesa52382tesa52502 tesa52506tesa常用型号系列tesa50503 tesa50504 tesa50525 tesa50575 tesa51150 tesa51467 tesa51445 tesa51446tesa51913 tesa51914 tesa51006 tesa51608 tesa51616 tesa51618 tesa51965 tesa51967tesa51968 tesa51972 tesa51980 tesa51982 tesa5456 tesa54994 tesa60943 tesa60976tesa4128 tesa4215 tesa4334 tesa4359 tesa4378 tesa4428 tesa4576 tesa4688 tesa64250 tesa8401 tesa8402 tesa4204 tesa4204 tesa4330 tesa4252 tesa4863德国著名胶带品牌，产品销往100多个国家和地区，被广泛应用于汽车、电子、电气、智能卡、造纸、印刷、包装、装饰等诸多行业。

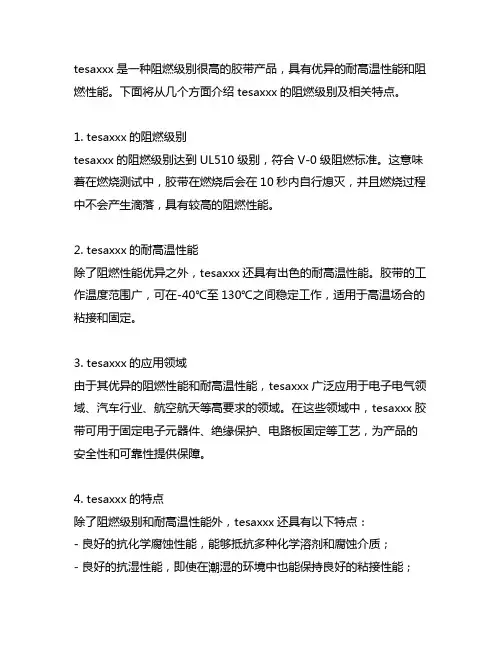

tesaxxx是一种阻燃级别很高的胶带产品，具有优异的耐高温性能和阻燃性能。
下面将从几个方面介绍tesaxxx的阻燃级别及相关特点。
1. tesaxxx的阻燃级别tesaxxx的阻燃级别达到UL510级别，符合V-0级阻燃标准。
这意味着在燃烧测试中，胶带在燃烧后会在10秒内自行熄灭，并且燃烧过程中不会产生滴落，具有较高的阻燃性能。
2. tesaxxx的耐高温性能除了阻燃性能优异之外，tesaxxx还具有出色的耐高温性能。
胶带的工作温度范围广，可在-40℃至130℃之间稳定工作，适用于高温场合的粘接和固定。
3. tesaxxx的应用领域由于其优异的阻燃性能和耐高温性能，tesaxxx广泛应用于电子电气领域、汽车行业、航空航天等高要求的领域。
在这些领域中，tesaxxx胶带可用于固定电子元器件、绝缘保护、电路板固定等工艺，为产品的安全性和可靠性提供保障。
4. tesaxxx的特点除了阻燃级别和耐高温性能外，tesaxxx还具有以下特点：- 良好的抗化学腐蚀性能，能够抵抗多种化学溶剂和腐蚀介质；- 良好的抗湿性能，即使在潮湿的环境中也能保持良好的粘接性能；- 优异的尺寸稳定性，不易收缩变形，确保粘接面的稳定性和可靠性。
总结：tesaxxx作为阻燃级别很高的胶带产品，在阻燃性能、耐高温性能、化学腐蚀性能以及尺寸稳定性等方面表现出色，适用于电子电气、汽车、航空航天等高要求领域。
其优异的性能为工业生产和产品的安全可靠性提供了有力的支持。
5. tesaxxx的安全性能除了阻燃性能和耐高温性能外，tesaxxx还具有优异的安全性能。
作为阻燃级别很高的胶带产品，tesaxxx在使用过程中不会产生有害气体和毒素，不会对人体健康和环境造成危害。
这使得tesaxxx成为许多行业中安全可靠的选择。
6. tesaxxx在电子电气领域的应用在电子电气领域，tesaxxx广泛应用于电路板的固定和绝缘保护。
电子产品在运行过程中产生的热量和电磁辐射会给电路板带来一定的压力，而tesaxxx作为阻燃级别很高的产品，能够有效保护电路板，防止电路板的受损和火灾的发生。
Tesa7475剥离力标准范围剥离力标准是在工业生产和质量控制中非常重要的一项指标，特别是对于胶带和粘性制品来说。
Tesa7475剥离力标准范围提供了一系列的指标来评估这种胶带的剥离力能力，以确保其在不同应用场景下的性能表现。
1. 引言Tesa7475胶带是一种广泛应用于工业生产中的高性能胶带，具有优异的剥离力能力。
为了确保其质量和性能的可靠性，制定了一系列的剥离力标准范围来对其进行测试和评估。
2. Tesa7475剥离力测试方法Tesa7475剥离力测试方法基于国际通用的标准测试程序，主要包括以下几个方面：•基底材料的选择：根据使用场景和需求，选择适当的基底材料，如不锈钢片或特定的塑料板，以确保测试的准确性和可靠性。
•测试样本的制备：将Tesa7475胶带贴合在基底材料上，确保其与基底材料之间的接触良好，并消除气泡和杂质。
•测试设备的选择：使用专业的剥离力测试设备，例如万能试验机（Universal Testing Machine），以保证测试的准确性和可重复性。
•剥离力测试过程：在一定的速度下，以一定的角度和力量剥离Tesa7475胶带，记录产生的剥离力数值。
3. Tesa7475剥离力标准范围根据测试结果和相关要求，制定了Tesa7475剥离力标准范围。
这些标准范围通常包括以下几个方面的指标：•平均剥离力值：根据多次测试的结果，计算出Tesa7475胶带的平均剥离力值。
这个值反映了胶带在剥离过程中需要施加的平均力量。
•最小剥离力值：通过多次测试，确定Tesa7475胶带的最小剥离力值。
这个值用于加工过程中的设计和可靠性验证，确保胶带在正常使用条件下不会意外剥离。
•剥离力的一致性：通过对多个样本进行测试，评估Tesa7475胶带的剥离力的一致性。
这个指标表明了胶带的产品稳定性和可靠性。
•耐温性能：对不同温度下的剥离力值进行测试，评估Tesa7475胶带在不同工作温度下的剥离性能。
这个指标对于特殊环境下的应用非常重要。
德莎tesa7475测试胶带新旧版本及水货替代品高仿品说明（更新日期2015/3/7）7475新旧版本及水货替代品高仿品说明
1、老版本：
德莎7475老版本（PV0）已于2014年全线停产，目前市场上只有少数的尾货，且均即将达到保质期，如果你买到PV0，保质期又是新的，那一定是假货；
2、新版本：
德莎7475新版本（PV02）于2013年12月份推向市场，起因是原PVC供应商出现供货问题，所以现在的PV02的基材是PET，相比于以前的软性PVC基材，PET基材的新版本测试的数值更准确，但由于新老版本基材的本质区别，同样离型力的离型膜在测试的时候得出的值会有很大出入，这均为正常现象，提醒广大离型膜客户，一定要尽快切换为德莎新款的7475测试胶带，并内部做好新版和老版本的数值比对，这样才能更准确的把控产品的离型力配方及涂布参数。
3、水货：
德莎7475水货是有的，但有点请注意，硫非常容易造成硅产品失效，中毒，由于水货过来的时候一定是拼柜过来海运进来中国大陆，所以其他货物里面的硫，卤素之类的元素会污染7475胶带，造成德莎7475水货的品质会有很不稳定的隐患可能；
4、替代品高仿品：
德莎7475替代品高仿品，还没有出现，这个是德莎的保密配方，生产也在德国生产，如果有公司声称自己的产品是高仿品，不妨少买点尝试一下，如果性能接近，稳定，可以少量使用，但建议还要买正品比对，等长时间使用之后的数据出来后再决定是否批量切换；
5、正品防伪：
德莎7475正品卷芯标签上面有tesa logo黑白标签、产品批号及tesa7475防伪二维码，可以用支持QR二维码的智能手机扫描二维码查询认证；
6、关于上海麦金：
我们不生产德莎tesa7475，我们只是德莎7475的搬运工。
tesa7475 PV2硅涂层离型力测试胶带成功通过FINAT认证
经世界不干胶标签协会（FINAT）认证，德莎新品tesa7475 PV2可替换tesa7475 PV0进行硅涂层离型材料的离型力测试。
tesa 7475 PV成功通过FINAT认证，意味着全球不干胶行业内的主要原材料供应商、不干胶材料采购者、不干胶相关检测者对tesa7475 PV2应用的认可，同时，tesa7475 PV2已被列入最新的《FINAT技术手册》，将配合其他要求和标准在实际生产中应用。
FINAT测试方法委员会通过全球7所实验室，共测试了22种不同的离型材料，收集了5544个离型力测试值，得出结论：tesa7475 PV2与之前的tesa7475 PV0能提供相近的离型力测试值。
FINAT强调，涂硅离型材料的离型力测试通常是使用tesa7475胶带基于FTM 10标准完成的，建议企业按照这一标准，复查过去通过tesa7475 PV2测试得到的离型力值，并且在必要情况下更新相应的产品技术参数。
tesa7475 PV2的诞生与优势
tesa7475是专为测试硅涂层离型纸特性所设计的胶带。
tesa7475是一款典型的改性丙烯酸胶带，用以测试硅酮离型涂层与丙烯酸胶系之间的相互作用力。
此外，它呈现出与SiH官能团显著的相互作用，根据FINAT11测试标准，可以通过测量残余接着力来衡量硅酮的固化程度。
tesa7475即使对易剥离的硅酮涂层也具有显著的接着力，因此可有效提供测量的重复性。
tesa7475测试胶带已在自粘材料市场上成功应用了几十年。
2013年，由于主要原材料供应终止生产，tesa7475 PV0的PVC基材全线停产。
因此，德莎修改了原有配方，于2014年推出了使用PET作为基材的tesa7475 PV2。
相较于以前的软性PVC基材，使用PET基材的tesa7475PV2胶带测试的数值更准确，因而更有利于用户准确把握目标产品的离型力配方及涂布参数。
FINAT对tesa7475 PV2的认证结果
世界不干胶标签协会（FINAT）测试方法委员会通过全球7所实验室共测试22种不同的离型材料，收集了5544个离型力测试值，得出结论：tesa7475 PV2可提供与之前的tesa7475 PV0相近的离型力测试值。
为了全面评估新老版本产品测试结果，FINAT采用罗宾环（round robin）测试体系，并邀请了这款胶带的众多重要用户参与全程测试。
测试在特定条件下，离型材料与丙烯酸基材之间离型力的数值。
在大部分拥有轻度或中等离型力 (FTM10剥离力低于50g/25mm)的离型材料上，tesa7475
PV2与tesa7475 PV0呈现出相近的离型力测试值。
当离型材料具有超重离型力时(FTM10剥离力高于50g/25mm)，由于离型力值高度分散及样本量较少（22种测试离型纸中只有2种在超重离型力范围内），暂无法得出决定性结果。
使用tesa7475 PV2，基于FINAT10做测试是关键所在
FINAT测试方法委员会主席Hans Lautenschlager介绍，“涂硅离型材料的离型力测试通常是使用tesa7475胶带基于FTM 10标准完成的。
因此，我们建议企业复查过去通过tesa7475 PV2测试得到的离型力值，并且在必要情况下更新相应的产品技术参数。
测试是FINAT的重要部分，我们广泛吸纳业界专家及组织的意见，确保我们处于发展的前沿。
信息和研究的自由流通使我们能够有效、准确地支持整个行业。
”
常见问题
Q：FINAT认证新的tesa7475 PV2意味着什么？
A：FINAT是国际不干胶行业协会的简称，其成员包括全球所有主要的不干胶材料生产、使用以及相关的检测者。
该协会推出的《FINAT技术手册》已经在行业内广泛使用30年，经历了大量实验室科学认证，获得了行业供应链各部门专业代表所组成的技术委员会的认可。
tesa7475 PV2在最新的《FINAT技术手册》中被认可，意味着全球不干胶行业内的主要原材料供应商、不干胶材料采购者、不干胶相关检测者对最新测试方法和结果的认可，并且，今后对硅涂层离型材料的测试将按照《FINAT技术手册（第九版）》的要求和标准在实际的生产中应用。
Q：测试离型力时，为什么使用tesa7475 PV2与 tesa7475 PV0会出现测试结果有差异？
A：严格参照FINAT测试标准中的测试条件与方法，才能最大可能地重复离型材料离型力的测试结果；如根据实际应用情况自行修改测试条件与方法，则有可能得到不符合真实测试值的结果。
tesa7475 PV2的设计采用了新的材料和配方，我们已最大可能地模拟tesa7475 PV0的测试表现，但在现实应用中，具体的测试数值会受到除胶带本身以外的测试环境及条件影响，例如测试时间、环境温度、湿度以及测试仪器性能。
按照FINAT标准做测试是关键所在，FINAT 呼吁企业复查过去通过tesa7475 PV2测试得到的离型力值，并且在必要情况下更新相应的产品技术参数。
广州嘉琦是德莎授权一级代理商。
TESA胶带常见型号：
TESA52015,TESA52017,TESA52330,TESA52310,TESA4863,TESA4104,TESA68616,TESA 68626,TESA68646,
FINAT测试方法
180°剥离力测试（剥离速度300mm/min）
试用范围本方法用于测试自粘性压敏材料的永久粘合力或可剥离性（涂硅基材与自粘性面材复合后的质量情况）。
定义剥离力：为了分离覆有压敏胶的面材与涂硅底材，剥离力是在一定条件下将压敏材料从标准测试板上以一定角度、一定速度剥离时所需的力，分别在压敏材料与标准测试板贴合20分钟及24小时后进行测试，后者称为永久剥离力。
测试仪器拉力测试仪或者类似仪器，其夹具能以180°剥离压敏材料，剥离速度300mm/min，精度+2%，测试板用玻璃或者表面光滑的不锈钢制成。
一只标准FINAT的压辊（2KG）。
测试样品应是从有代表性材料上取下来的测试条，宽度为25mm,沿仪器方向至少长175mm，切口干净平直，每种材料应至少取3条进行测试，测试胶带使用TESA7475。
测试条件温度23℃±2℃，50%RH±5%RH。
测试步骤把TESA7475胶面朝下，用轻微指压将胶条贴于清洁的测试板上，用压辊大约以10mm/秒的速度来回各压2次，使胶面与测试板紧密接触。
（测离型膜需要对拉或者把离型膜固定在测试板上）
在测试条贴好后，放置20分钟后再测，如需要测试永久剥离力，需要放置24小时。
调试剥离角度为180°，设置速度为300mm/min，开机运行测试。
测试结果剥离力用N/25MM表示（1KG=9.81N），对各测试条取平均值，贴合时间为20分钟或者24小时。
