(完整版)按钮、接触器双重联锁正反转控制线路

双重联锁的正反转电气控制线路（1）电路组成：主电路、控制电路（2）主要元器件：按钮、低压断路器、交流接触器（3）原理分析正转控制：按下正转按钮SB1→接触器KM1线圈得电→KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2的互锁触头断开。

接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。

即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器KM2的常闭辅助触头与正转接触器KM1的线圈串联。

这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。

按钮互锁：复合启动按钮SB1，SB2也具有电气互锁作用。

SB1的常闭触头串接在KM2线圈的供电线路上，SB2的常闭触头串接在KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。

按钮和接触器的复合互锁使电路更安全可靠。

1、双重联锁的正反转控制线路原理图：由于电机正反转的实现是通过改变电源相序来实现的。

因此，我们采用两个交流接触器来进行换相，以达到控制电机的正转和反转的目的。

用两个按钮分别实现正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里，达到联锁的目的。

线路工作原理图如下：2、分析双重联锁的正反转控制的工作原理：合上电源开关正转启动：按下启动按钮SB1，KM1线圈得电，KM1主触头闭合，电机正转转动，同时KM1辅助触点自锁，继续线圈供电。

同时联锁触点KM1常闭触点断开（禁止KM2 线圈得电，对反转进行联锁），电机继续正转转动。

线路启动回路：L1→QS→FU2→FR→SB3→SB1→KM2常闭→KM1线圈→L2反转启动：按下启动按钮SB2，KM1线圈断电，KM1主触头断开，同时KM1自锁触点也断开，电机正转停止转动。

电机双重联锁正反转控制

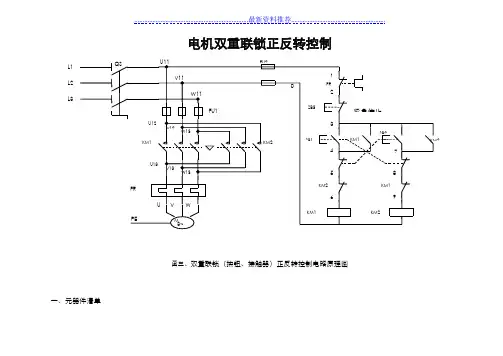

图三、双重联锁（按钮、接触器）正反转控制电路原理图
一、元器件清单
L1 L2 L3
变压器、交流断路器、接触式继电器、热过载继电器、按钮开关、三相交流电动机、导线若干
二、工作原理分析：
A、正转控制：
按下常闭触头先断开（对KM2实现联锁）
SB1常开触头闭合KM1线圈得电
KM1自锁触头闭合（实现自锁M启动连续正转工作
KM1主触头闭合
KM1联锁触头断开（对KM2实现联锁）
B、反转控制：
自锁触头断开（解除自锁M失电，停止正转
常闭触头断开KM1线圈失电主触头断开
按下KM1联锁触头闭合KM2线圈得电SB2常开触头闭合
KM2自锁触头闭合（实现自锁电机M启动连续反转工作
KM2主触头闭合
KM2联锁触头断开（对KM1实现联锁）
C、停止控制：
按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；。

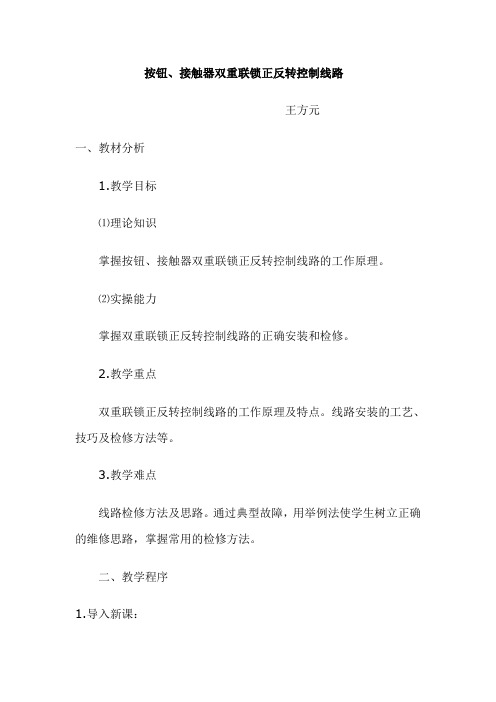

按钮、接触器双重联锁正反转控制线路王方元一、教材分析1.教学目标⑴理论知识掌握按钮、接触器双重联锁正反转控制线路的工作原理。

⑵实操能力掌握双重联锁正反转控制线路的正确安装和检修。

2.教学重点双重联锁正反转控制线路的工作原理及特点。

线路安装的工艺、技巧及检修方法等。

3.教学难点线路检修方法及思路。

通过典型故障，用举例法使学生树立正确的维修思路，掌握常用的检修方法。

二、教学程序1.导入新课：回顾接触器联锁及按钮联锁正反转控制线路⑴提问1)三相异步电动机缺相运行的故障现象是什么?2)怎样接线可使三相异步电动机从正转变为反转?⑵由问题2)引出并简述接触器联锁正反转控制线路工作原理1)电源电路由三相电源线L1、L2、L3、组合开关QS、熔断器FU2等组成，简述各元件的作用。

2)主电路由FU1、KM1、KM2、FR及电动机M组成。

KM1：正转用接触器，其主触头所接通的电源相序按L1、L2、L3相序接线。

KM2：反转用接触器，其主触头所接通的电源相序按L3、L2、L1相序接线。

提问：在三相异步电动机的正反转控制线路中正反转接触器是否可以同时闭合?KM1、KM2不能同时闭合，否则主电路短路，由控制电路中的联锁触头实现接触器联锁。

3)控制电路正转控制电路：由SB1、KM1线圈及1、2、3、4、5号线等组成。

反转控制电路：由SB2、KM2线圈及1、2、3、6、7号线等组成。

简述原理，提问：接触器联锁的缺点是什么?线路缺点：操作不便从正转变为反转，必须先按停止按钮SB3，后按反转启动按钮SB2。

线路优点：工作安全可靠。

由缺点引出按钮联锁正反转控制线路⑶简述按钮联锁正反转控制线路工作原理电源电路及主电路原理同接触器联锁正反转控制线路。

正、反转按钮SB1、SB2换成复合按钮，并使两复合按钮的常闭触头代替接触器联锁触头。

工作原理：基本同接触器联锁，从正转变为反转，不用先按停止按钮，可直接按下反转按钮SB2即可实现。

线路优点：操作方便。

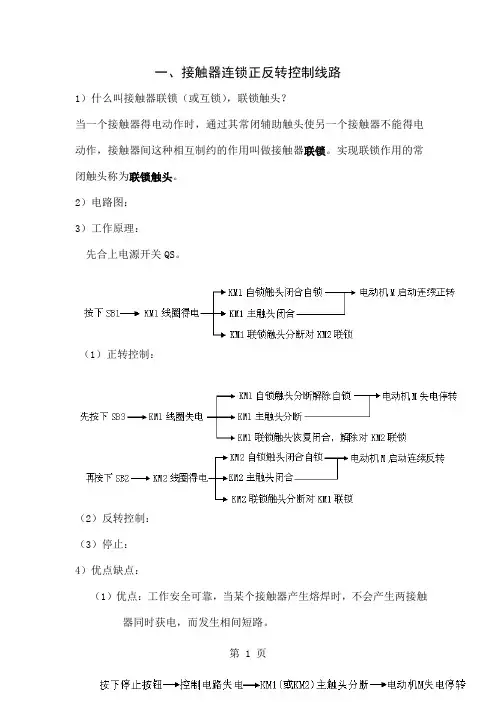

一、接触器连锁正反转控制线路1）什么叫接触器联锁（或互锁），联锁触头？当一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫做接触器联锁。

实现联锁作用的常闭触头称为联锁触头。

2）电路图：3）工作原理：先合上电源开关QS。

（1）正转控制：（2）反转控制：（3）停止：4）优点缺点：（1）优点：工作安全可靠，当某个接触器产生熔焊时，不会产生两接触器同时获电，而发生相间短路。

（2）缺点：操作不便正停反，工作效率低二、按钮、接触器双重联锁的正反转控制线路为克服接触器联锁正反转控制线路和按钮联锁正反转控制线路的不足，在按钮联锁的基础上，又增加了接触器联锁，构成按钮、接触器双重联锁正反转控制线路。

1、电路图：2）工作原理：先合上电源开关QS。

（1）正转控制：（2）反转控制：（3）停止：按下SB3，整个控制电路失电，主触头分断，电动机M失电停转。

3）优点：兼有两种联锁控制线路的优点，操作方便，工作安全可靠。

三、实际操作技能演示1、接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线方法讲解；2、电阻法和电压法检测电路故障演示。

四、学生实习1、教师下发实习任务（1）接触器正反转控制线路和按钮、接触器双重联锁正反转控制线路的接线及检测。

2、实习安全注意事项（1）安装完毕的控制线路板，必须经过认真检查后，才允许通电试车，以防止错接，漏接，造成不能正常运转或短路故障。

（2）试机通电时要求先打开实验台上的开关，再合上实验线路板上的空气开关，停止试机时则按相反顺序操作。

（3）进行各电器接线时，用力不可过猛，以防螺钉打滑，损坏电器元件。

3、教师巡回指导检查学生是否按要求进行接线和检修，对表现好的学生给予表扬，对操作错误者给予纠正。

4、课题考核对正反转控制电路的接线和检测进行考核，并作好考核成绩记录。

5、【课堂总结】1）正反转控制线路的接线和检测；2）补充和纠正视实习情况进行相关知识和操作技能的补充和纠正。

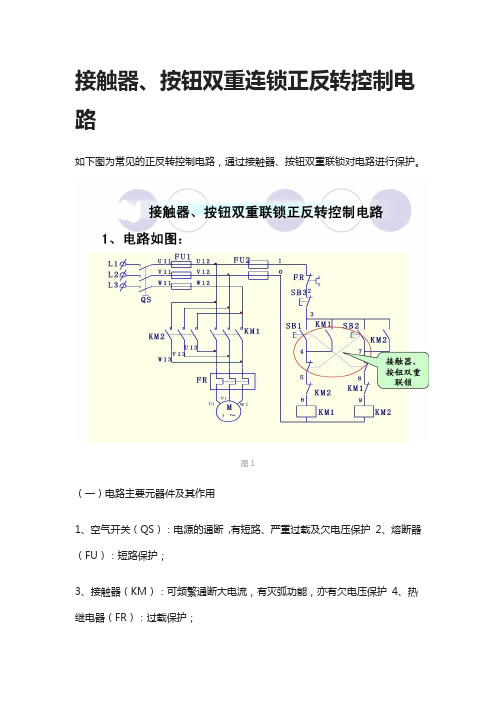

接触器、按钮双重连锁正反转控制电路如下图为常见的正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。

图1（一）电路主要元器件及其作用1、空气开关（QS）：电源的通断,有短路、严重过载及欠电压保护2、熔断器（FU）：短路保护；3、接触器（KM）：可频繁通断大电流，有灭弧功能，亦有欠电压保护4、热继电器（FR）：过载保护；5:、按钮（SB）:启停电路（二）电路原理分析1、主电路：从负载端往电源端看，即从下往上。

2、辅助电路：从上到下、从左往右，即先看电源，在顺次看各条回路。

分析清楚电气图的关键：看懂各元器件图形符号、文字符号，对元器件结构、功能掌握。

掌握该电气图的两个关键点：1、电气自锁（定义）：依靠接触器自身的常开触电使其线圈保持通电；2、电气互锁：在同一时间段内两个接触器只允许一个通电工作的控制作业；机械连锁：通过按钮的一对常开与常闭来实现两个接触器只允许一个工作（双保险）；（三）电气图接线与检修1、先对图纸进行标号，再照图在对实物进行装接，在不够熟练的情况下二次线最好一回路一回路的接；2、可用万用表的蜂鸣档检测电路的通断，蜂鸣档也是电阻档可测出接触器线圈的电阻。

液压传动基础知识通过对千斤顶的工作原理进行了解，初步了解液压作用的实质。

并对目前液压的运用、将来的发展做一个简要的分析。

一、注塑机锁模机构液压传动系统工作过程、千斤顶的工作原理原理图初始状态：液压泵3由电动机带动从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6。

当阀芯处于图示位置（中间位置）时，这时阀口P、A、B、T互不相通，此时液压缸里没有压力油输入，活塞9不产生运动。

图2图3二、液压传动系统的组成一个完整的液压传动系统由五个相联系的部分组成，分别叫做动力元件、控制元件、执行元件、辅助元件和传动介质。

三、液压传动的工作特点1. 传递运动均匀平稳，负载变化时速度较稳定。

2. 液压装置易于实现过载保护——借助于设置溢流阀等元件，自动防止过载，避免发生事故。

双重联锁的正反转电气控制线路(1) 电路组成：主电路、控制电路≡ I双重莊锁的正反转电气控制⅛⅛路(2)主要元器件：按钮、低压断路器、交流接触器(3)原理分析正转控制：按下正转按钮SB1 →接触器KM1线圈得电→ KM1主触头闭合→电动机正转，同时KM1的自锁触头闭合，KM1的互锁触头断开。

反转控制：按下反转按钮SB2→接触器KM1线圈失电→ KM1的互锁触头闭合→接触器 KM2线圈得电→从而 KM2主触头闭合，电动机开始反转，同时KM2的自锁触头闭合，KM2 的互锁触头断开。

接触器互锁：为了避免正转和反转两个接触器同时动作造成相间短路，在两个接触器线圈所在的控制电路上加了电气联锁。

即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联；又将反转接触器 KM2的常闭辅助触头与正转接触器 KM1的线圈串联。

这样，两个接触器互相制约，使得任何情况下不会出现两个线圈同时得电的状况，起到保护作用。

按钮互锁：复合启动按钮SB1 , SB2也具有电气互锁作用。

SB1的常闭触头串接在 KM2 线圈的供电线路上，SB2的常闭触头串接在 KM1线圈的供电线路上，这种互锁关系能保证一个接触器断电释放后，另一个接触器才能通电动作，从而避免因操作失误造成电源相间短路。

按钮和接触器的复合互锁使电路更安全可靠。

1、双重联锁的正反转控制线路原理图:由于电机正反转的实现是通过改变电源相序来实现的。

因此，我们采用两个交流 接触器来进行换相，以达到控制电机的正转和反转的目的。

用两个按钮分别实现 正转和反转的控制，并把它们的常闭触点分别放在对方的控制回路里， 达到联锁 的目的。

线路工作原理图如下：FU22、分析双重联锁的正反转控制的工作原理： 合上电源开关正转启动：按下启动按钮SB1, KM1线圈得电，KM1主触头闭合，电机正转转动， 同时KM1辅助触点自锁，继续线圈供电。

同时联锁触点KM1常闭触点断开（禁止 KM2线圈得电，对反转进行联锁），电机继续正转转动。

按钮和接触器双重联锁正反转控制线路摘要：。

关键字：引言：一、按钮和接触器双重联锁正反转控制线路它的特点A.接触器联锁控制线路原理图按钮联锁控制线路原理图C.按钮和接触器双重联锁正反转控制线路二、按钮和接触器双重联锁正反转的组成、工作原理A.该电路主要由电源电路、主电路和控制电路1).电源电路三、按钮和接触器双重联锁正反转接线及主要元件介绍A.主要元件的介绍1)．熔断器2)．热继电器（FR）他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护B.按钮和接触器双重联锁正反转接线（如下图）在接线路的时候应该注意以下几点：1）.交流接触器自锁触头应与启动按钮的常开触头相并联。

SB1SB2KM1KM22）.线路的主电路在接线时要注意调换相序。

原理图：KM23）.要求每个元件接点上的导线不超过二个。

4）.安装元器件一定要排列整齐，匀称，并要严格按照元件位置图进行，元件要紧固程度适当，要合理和便于更换元件。

5）.安装完毕的控制线路板，必须经过认真检查以后，才允许通电，以防止错接、漏接造成不能正常运转或短路事故的发生。

四、按钮和接触器双重联锁正反转出现问题应该如何检修只要是电器元件，它都会出一些问题，只是出的多少不一样而已，我们这里说的按钮和接触器双重联锁正反转控制线路也一样。

有时候会因为种种原因出现许多问题。

下面，我们来说下，出现了问题应该这样检修。

A.常见的故障如果电动机不能正常工作，一般造成的原因就是FR和FU。

1）首先开始检查FU（熔断器），电动机在工作时，由于负载过大，造成短时间的短路，而使熔断器的熔体烧断，断开线路，以达到保护电动机的作用。

检查熔断器方法很简单，严重的可以通过外表观察来判断：看其有无发黑或被烧的痕迹，看熔体是否完好。
